调相机除盐水系统设计问题分析与改进建议

doi:10.19965/j.cnki.iwt.2021-0865

工业水处理 ›› 2022, Vol. 42 ›› Issue (8): 178-181. doi: 10.19965/j.cnki.iwt.2021-0865

• 经验交流 • 上一篇

调相机除盐水系统设计问题分析与改进建议

程一杰¹^,²(), 厚谞², 沈阳², 年长春³

^1. 国网浙江省电力有限公司电力科学研究院，浙江杭州 310014
^2. 杭州意能电力技术有限公司，浙江杭州 310012
^3. 国网浙江省电力有限公司检修分公司，浙江杭州 311232

收稿日期:2022-07-12 出版日期:2022-08-20 发布日期:2022-09-05
作者简介:
程一杰（1989— ），硕士研究生，高级工程师。电话：18358161994，E-mail：364149941@qq.com。
基金资助:
国网浙江省电力有限公司科技项目(5211DS22000L)

Analysis and improvement suggestions on design of demineralized water system in synchronous condenser

Yijie CHENG¹^,²(), Xu HOU², Yang SHEN², Changchun NIAN³

^1. Electric Power Research Institute，State Grid Zhejiang Electric Power Co. ，Ltd. ，Hangzhou 310014，China
^2. EEnergy Technology Co. ，Ltd. ，Hangzhou 310012，China
^3. Maintenance Branch of State Grid Zhejiang Electric Power Co. ，Ltd. ，Hangzhou 311232，China

Received:2022-07-12 Online:2022-08-20 Published:2022-09-05

摘要/Abstract

摘要：

换流站采用大型调相机作为无功补偿手段，可加快电压恢复速率，降低换相失败风险，保障电网安全稳定。双水内冷调相机是目前广泛应用的大型调相机类型，以除盐水作为其冷却介质。国内调相机工程中除盐水系统一般采用超滤+一级反渗透+二级反渗透+EDI的全膜法水处理工艺。国内首批建设的大型调相机除盐水系统运行过程中，存在除盐水系统来水不稳定、超滤装置与反渗透装置流量不匹配、除盐水泵没有互为备用、反渗透加碱效果不满足要求、转子冷却水补水加碱无必要等问题，会对除盐水系统的制水能力、产水品质、使用寿命、运行维护以及调相机的运行稳定性造成影响。针对上述问题，深入分析了国内某调相机工程除盐水系统的设计和运行情况，提出了调相机除盐水系统工艺设计的改进建议，以期提升除盐水系统的稳定性和调相机运行的可靠性，为同类型调相机工程除盐水系统的设计和改造提供一定参考。

关键词: 调相机, 除盐水系统, 全膜法

Abstract:

The converter station adopts large synchronous condenser as a means of reactive power compensation to speed up the voltage recovery rate， reduce the risk of commutation failure， and ensure the safety and stability of power grid. Dual water intercooled synchronous condenser is a widely used type of large synchronous condenser， using demineralized water as its cooling medium. The demineralized water system of synchronous condenser projects in domestic adopts ultrafiltration+primary reverse osmosis+secondary reverse osmosis+EDI treatment process. In the operation of the first domestic construction of large synchronous condenser desalinization system， it is found that there exist some problems such as unstable water from the demineralized water system， unmatched ultrafiltration device and reverse osmosis device flow， non-standby each other for demineralized water pumps， dissatisfactory reverse osmosis alkali effect， unnecessary supplement water and alkali of rotor cooling water. These problems can affect the water production capacity， water quality， service life， operation and maintenance of demineralized water system and operation stability of synchronous condenser. Through an in-depth analysis of design and operation of the demineralized water system in domestic synchronous condenser project， the improvement suggestions of the demineralized water system were proposed， to improve the stability of demineralized water system and operation reliability of synchronous condenser. It can provide reference for the design and transformation of the same type demineralized water system project.

Key words: synchronous condenser, demineralized water system, whole membrane method

中图分类号:

TM621

程一杰, 厚谞, 沈阳, 年长春. 调相机除盐水系统设计问题分析与改进建议[J]. 工业水处理, 2022, 42(8): 178-181.

Yijie CHENG, Xu HOU, Yang SHEN, Changchun NIAN. Analysis and improvement suggestions on design of demineralized water system in synchronous condenser[J]. Industrial Water Treatment, 2022, 42(8): 178-181.

https://www.iwt.cn/CN/Y2022/V42/I8/178

图/表 8

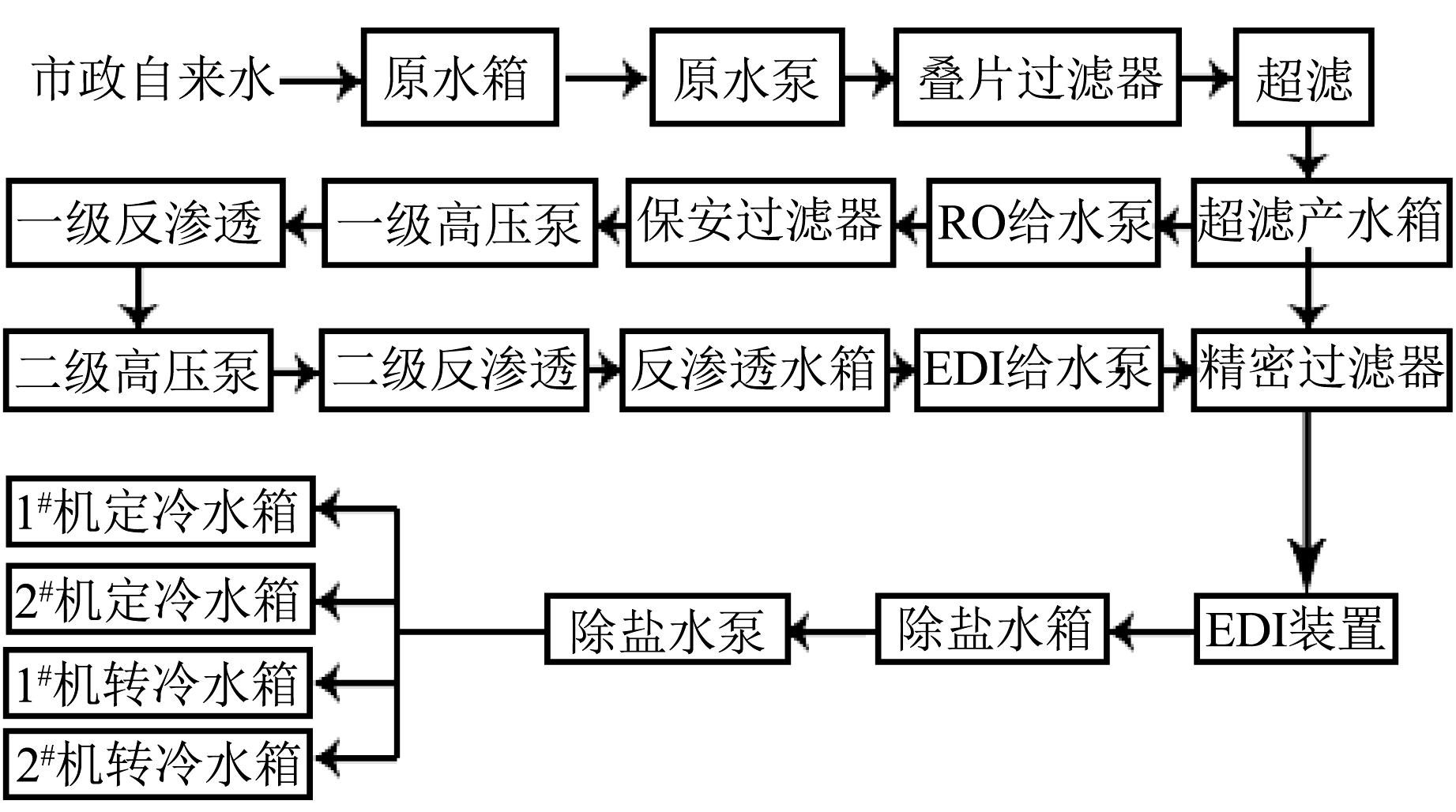

图1 除盐水系统工艺流程

Fig. 1 Process of desalinated water system

表1 除盐水系统各装置的性能指标

Table 1 Performance of each device in demineralized water system

装置	项目	数值
超滤	单套净连续出力/（m³·h^-1）	3.5
	水利用率/%	≥90
	出水SDI	≤3
一级反渗透系统	出力/（m³·h^-1）	7.85
一级反渗透系统	水回收率/%	≥80
二级反渗透系统	出力/（m³·h^-1）	6.67
二级反渗透系统	水回收率/%	≥85
EDI系统	出力/（m³·h^-1）	6.0
	水回收率/%	≥90
	产水电导率/（μS·cm^-1）	<0.10

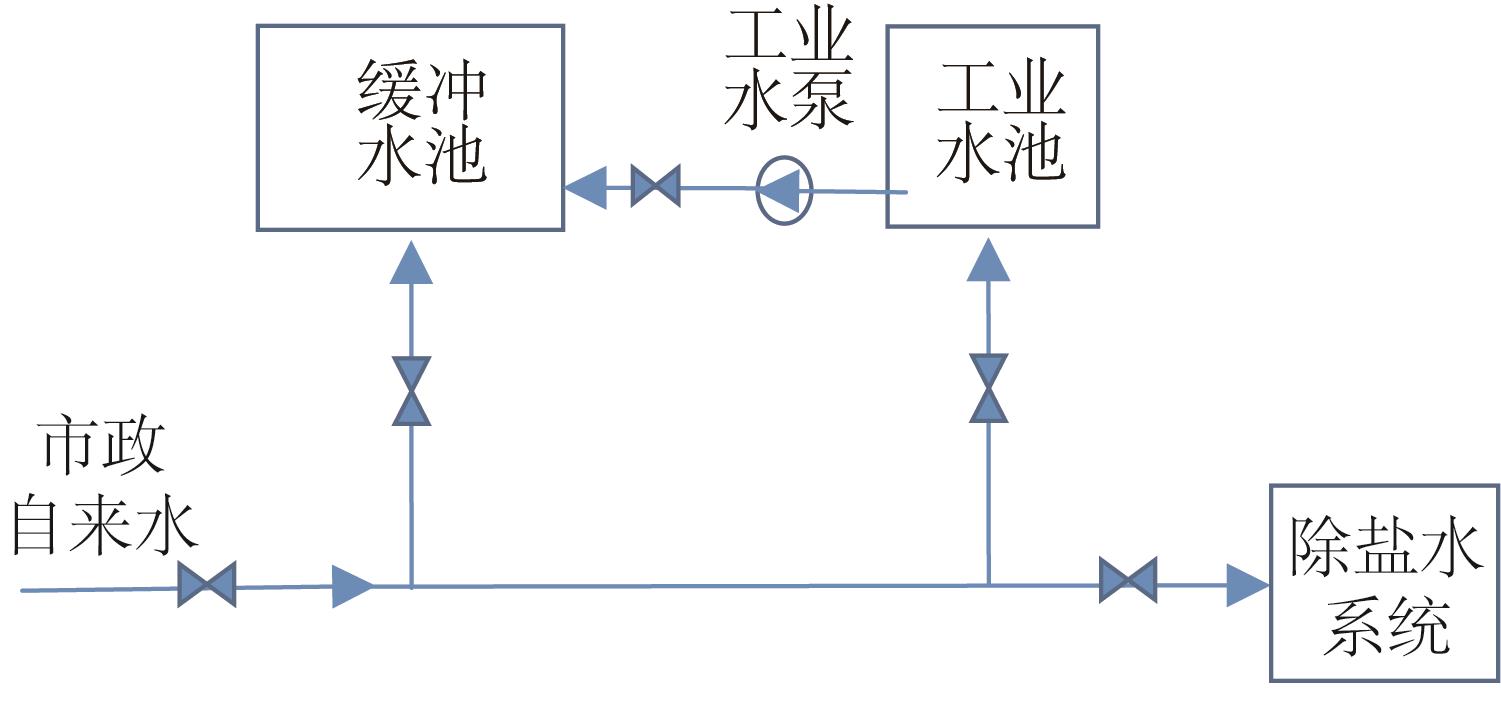

图2 调相机供水流程

Fig. 2 Water supply process of synchronous condenser

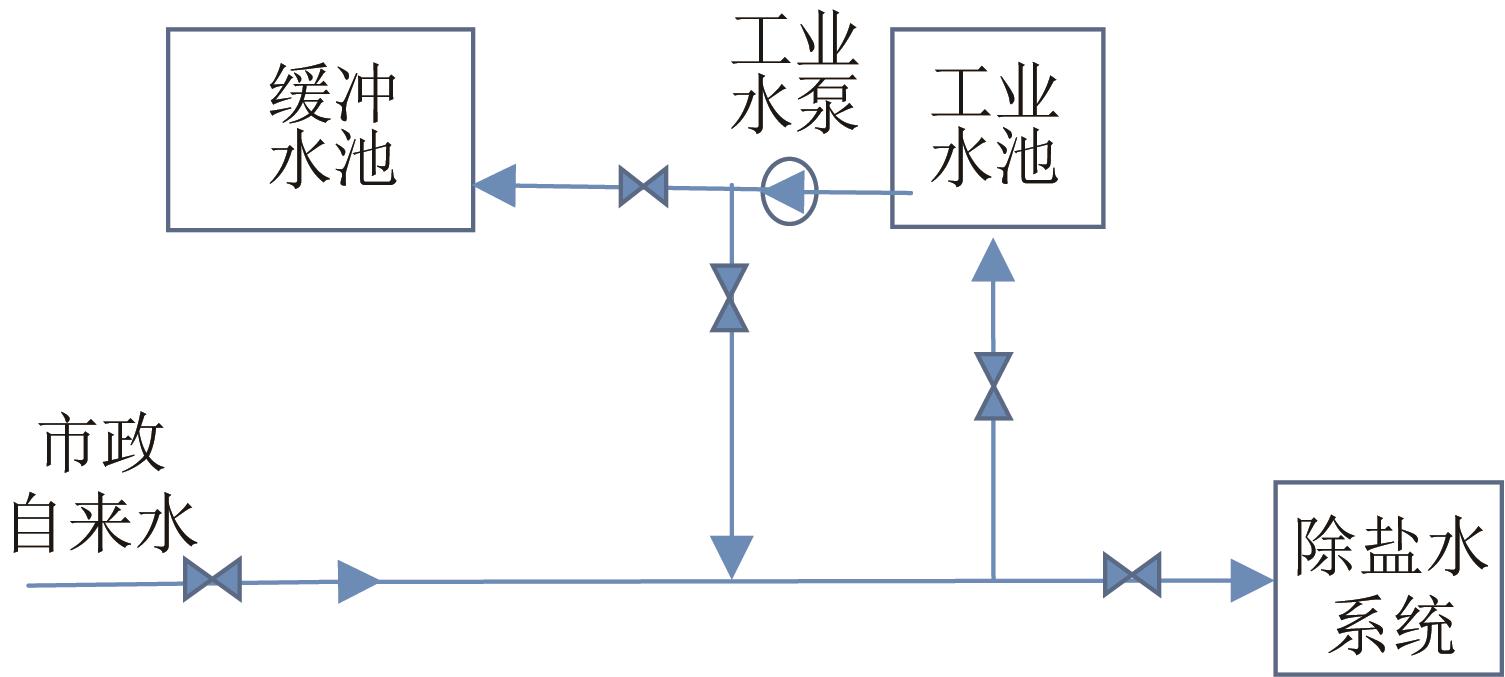

图3 改进后的调相机供水流程

Fig. 3 Modified water supply process of synchronous condenser

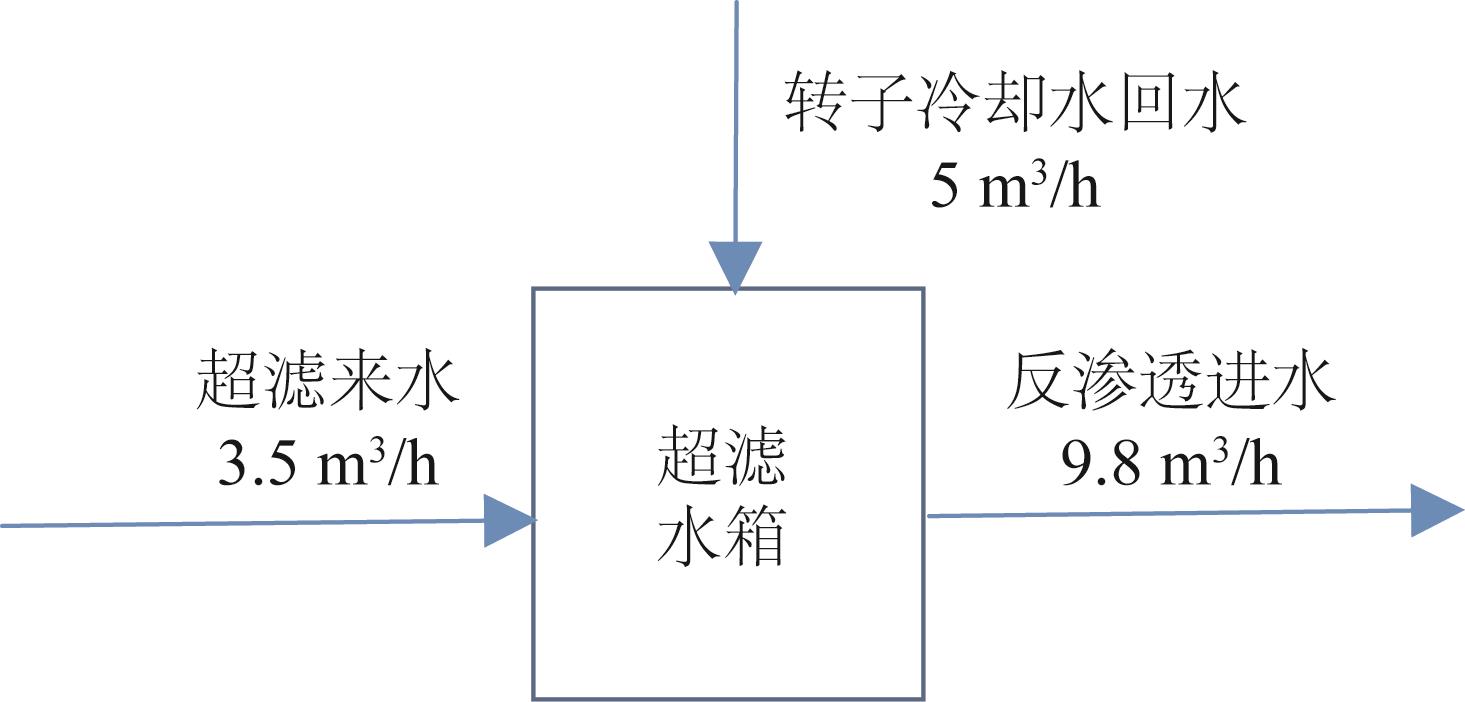

图4 超滤水箱的水量平衡

Fig. 4 Water balance of ultrafiltration water tank

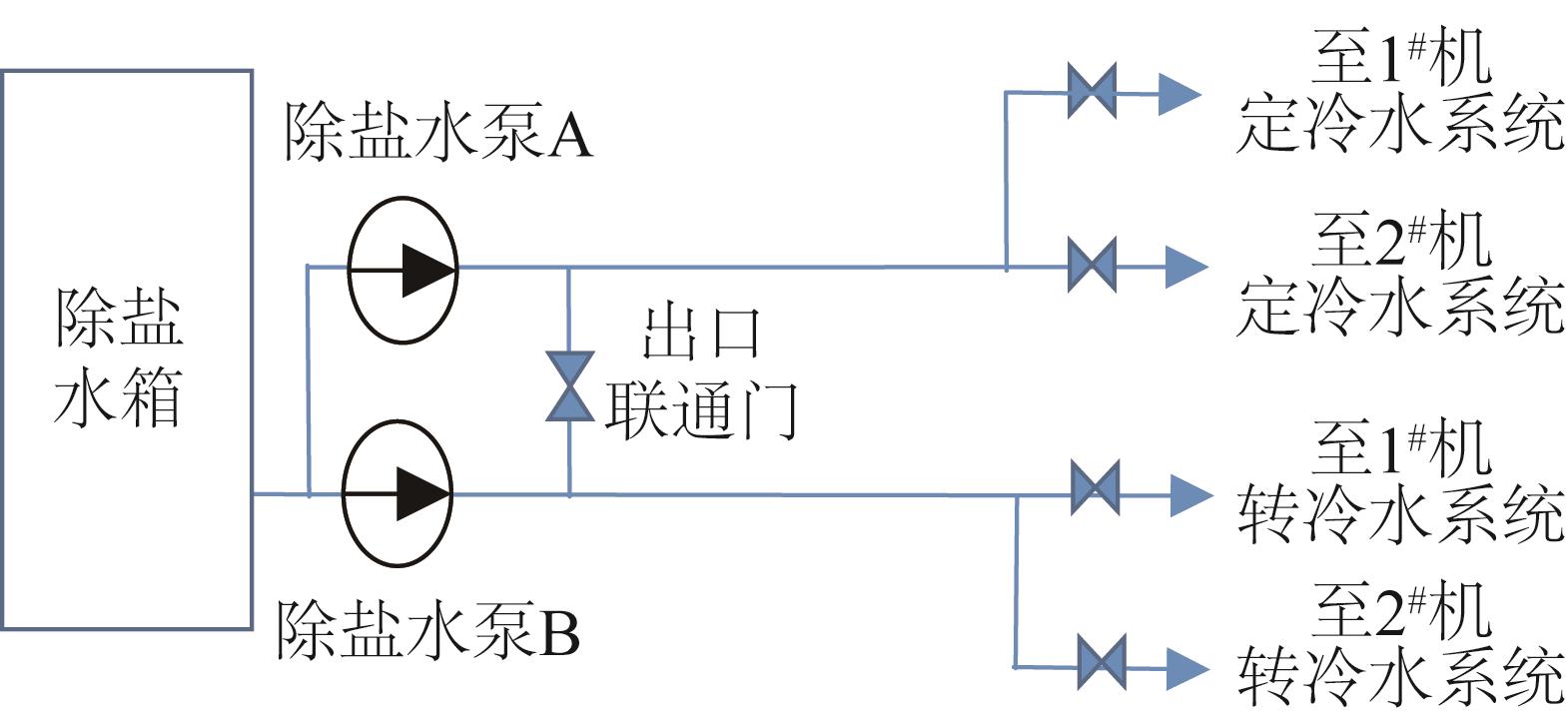

图5 内冷水系统补水流程

Fig. 5 Filling water process of internal cooling water system

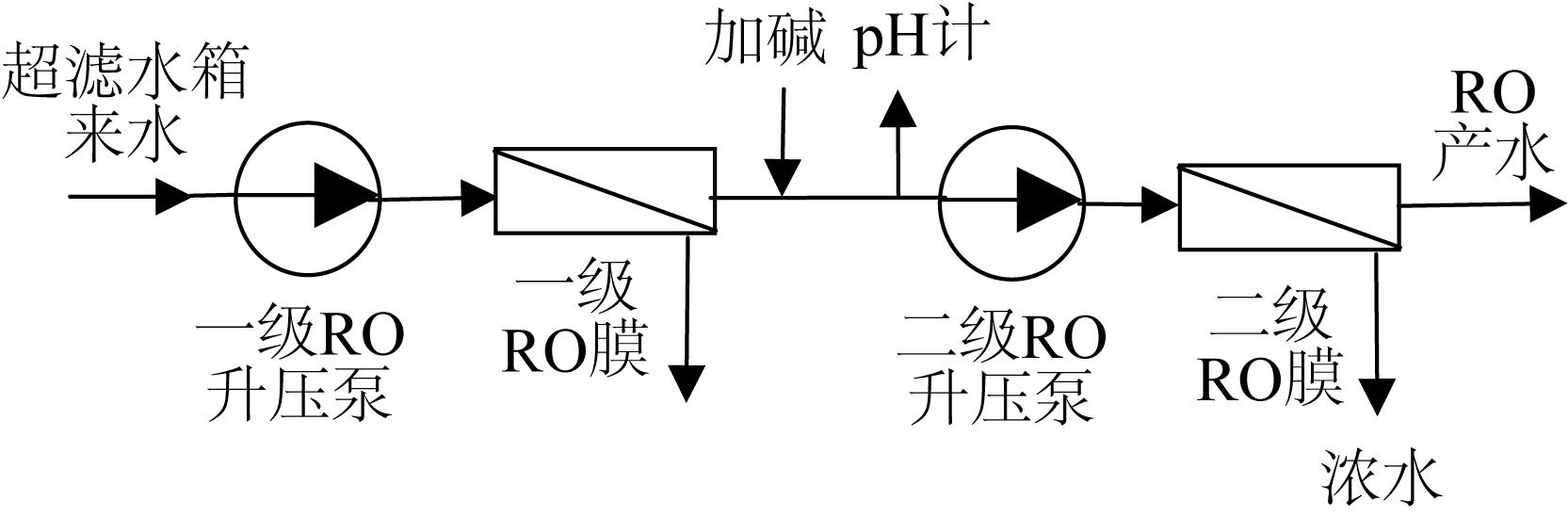

图6 反渗透加碱工艺

Fig. 6 Adding alkali process of reverse osmosis

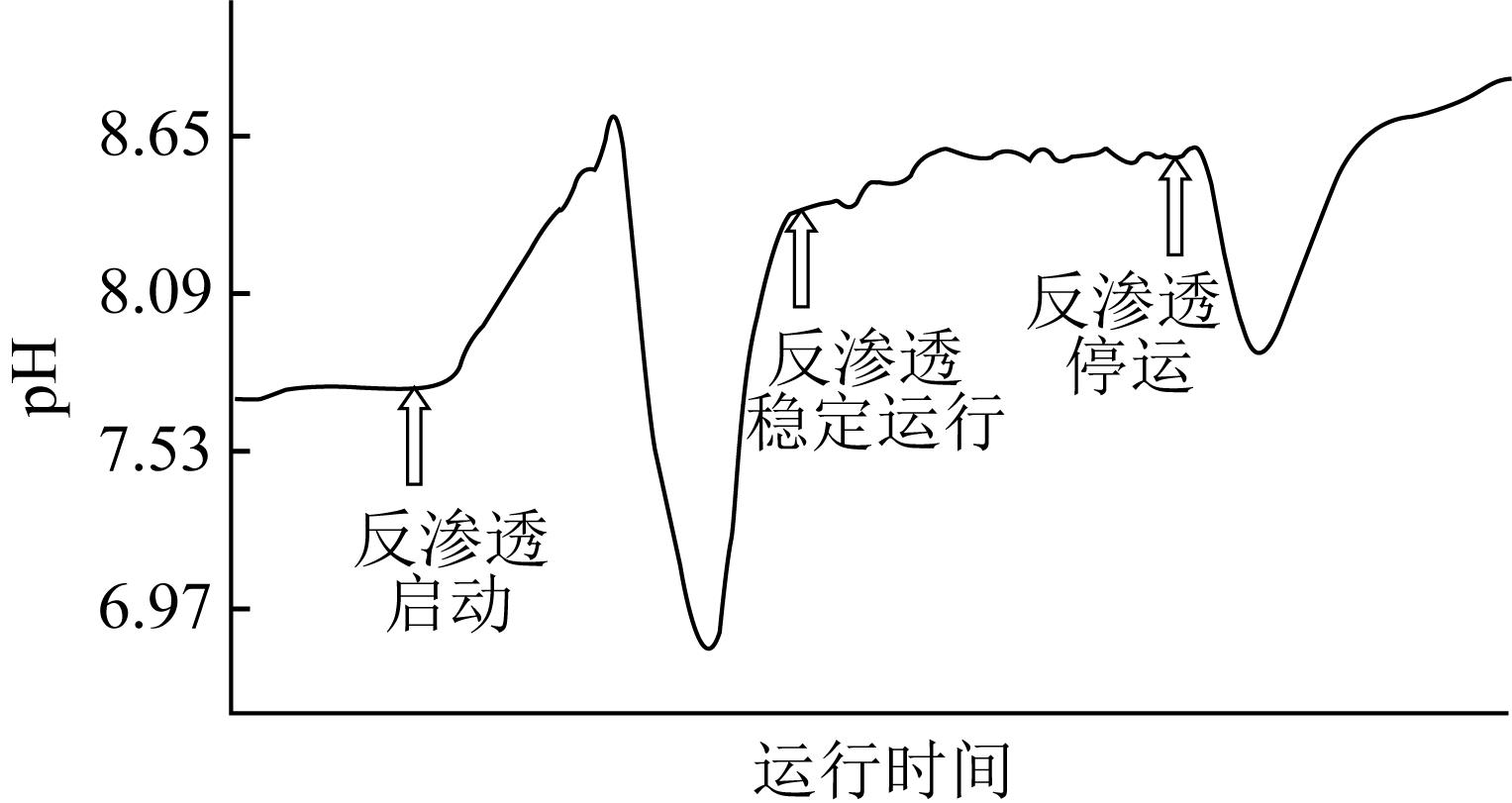

图7 二级反渗透入口pH的变化曲线

Fig. 7 Change curve of inlet pH of secondary reverse osmosis

参考文献 10

1	袁德玉. 全膜分离法脱盐水处理系统设计［J］. 给水排水， 2014， 50（2）： 62-65. doi:10.3969/j.issn.1002-8471.2014.02.015
	YUAN Deyu. Design of desalted water treatment system by membrane separation［J］. Water & Wastewater Engineering， 2014， 50（2）： 62-65. doi:10.3969/j.issn.1002-8471.2014.02.015
2	何健康，郑彩平. 全膜水处理技术在锅炉补给水处理系统中的应用［J］. 热力发电， 2013， 42（7）： 142-143， 146. doi:10.3969/j.issn.1002-3364.2013.07.142
	HE Jiankang， ZHENG Caiping. Application of Integrated membrane water treatment technology in boiler make-up water treatment system of Shaoguan Power Plant［J］. Thermal Power Generation， 2013， 42（7）： 142-143， 146. doi:10.3969/j.issn.1002-3364.2013.07.142
3	范唯，郑得鸣. 全膜法在湖南某发电厂锅炉补给水处理中的应用［J］. 工业水处理， 2019， 39（4）： 109-112.
	FAN Wei， ZHENG Deming. Application of the full membrane method to the treatment of boiler feed water in a power plant in Hunan Province， China［J］. Industrial Water Treatment， 2019， 39（4）： 109-112.
4	常莺娜，梁宗俊，王红燕. 全膜法在西北地区制备锅炉补给水工程实例［J］. 水处理技术， 2019， 45（1）： 128-130， 133.
	CHANG Yingna， LIANG Zongjun， WANG Hongyan. Engineering project of boiler supply water preparation by total membrane method in the northwest region［J］. Technology of Water Treatment， 2019， 45（1）： 128-130， 133.
5	吕南南，姜思洋，徐仕先，等. 全膜法水处理技术在调相机内冷水处理中的应用［J］. 清洗世界， 2019， 35（2）： 7-9， 11. doi:10.3969/j.issn.1671-8909.2019.02.003
	Nannan LÜ， JIANG Siyang， XU Shixian， et al. Application of membrane water treatment technology in cold water treatment of camera［J］. Cleaning World， 2019， 35（2）： 7-9， 11. doi:10.3969/j.issn.1671-8909.2019.02.003
6	Q/GDW 12024.6—2019 快速动态响应同步调相机组验收规范第6部分：除盐水系统［S］. doi:10.51200/jobsts.v0i0.2164
	Q/GDW 12024.6—2019 Specification of acceptance for fast dynamic response synchronous condenser unit-Part 6： External water cooling system ［S］. doi:10.51200/jobsts.v0i0.2164
7	纪鹏. 调相机开式循环水系统两种补水模式的比较分析［J］. 电机技术， 2020（6）： 39-41.
	JI Peng. Comparative analysis on two water supply modes in the open-type water-circling system of condensers［J］. Electrical Machinery Technology， 2020（6）： 39-41.
8	魏文宇，杨军. 延长反渗透运行周期案例分析［J］. 工业水处理， 2016， 36（7）： 108-110. doi:10.11894/1005-829x.2016.36(7).108
	WEI Wenyu， YANG Jun. Case analysis of extending reverse osmosis operation cycle［J］. Industrial Water Treatment， 2016， 36（7）： 108-110. doi:10.11894/1005-829x.2016.36(7).108
9	陈增润. 一起跳机未遂事件原因分析及预防措施［J］. 河南电力， 2020（S2）： 89-91.
	CHEN Zengrun. Cause analysis and preventive measures of an attempted jump［J］. Henan Electric Power， 2020（S2）： 89-91.
10	许红军，张成军. 发电机冷却系统维护中的事故及处理［J］. 设备管理与维修， 2009（9）： 58. doi:10.3969/j.issn.1001-0599.2009.09.035
	XU Hongjun， ZHANG Chengjun. Accident and treatment in maintenance of generator cooling system［J］. Plant Maintenance Engineering， 2009（9）： 58. doi:10.3969/j.issn.1001-0599.2009.09.035
