汞是环境中毒性最强的重金属之一，自日本水俣病事件以来，水体汞污染受到人们广泛关注^〔1-2〕。汞污染的主要威胁在于其不能被微生物分解，相反能被生物体富集。在水环境中，无机汞在一定条件下能转化为毒性更强的甲基汞，甲基汞具有生物积累和生物放大作用，最终会影响到高等食鱼生物和人类健康^〔3〕。因此，需采用一定的污染控制措施去除水中的汞，使其能够达标排放。水体中Hg²⁺的去除方法包括吸附法、化学还原法、化学沉淀法、离子交换法、溶剂萃取法和反渗透法等。其中，吸附法具有操作简单、高效低廉、环境友好并且能实现深度处理等特点，成为含汞污水非常有效的处理方法。

泥炭又称草炭、泥煤等，是植物有机体在水分过多、厌氧的环境条件下，经过长期积累起来的未完全分解和已分解的有机残体（主要是植物残体）组成的一种有机矿产资源^〔4-5〕。泥炭有机质含量高，密度小，吸水性强，纤维素含量丰富，且含有比较发达的内表面和含氧活性基团，如羰基、羟基、醌基、甲氧基等，是一种天然的有机离子交换剂和吸附剂。研究表明，其与活性炭等吸附剂相似，对重金属离子具有良好的吸附能力^〔6〕。周建伟等^〔7〕将泥炭土用巯基乙酸进行改性，发现经改性后其对重金属的吸附量显著提高。陈月芳等^〔8〕用NaOH对泥炭土进行改性，发现该改性泥炭土对Pb²⁺、Cd²⁺具有显著的吸附效果。3-巯丙基三甲氧基硅烷作为一种常用的改性剂，已被广泛用于水中重金属的吸附研究中^〔9-12〕。但利用3-巯丙基三甲氧基硅烷对泥炭土进行改性的研究还未见报道。对此，本研究通过3-巯丙基三甲氧基硅烷对泥炭土进行改性，研究了泥炭土及巯基改性泥炭土对水中Hg²⁺的吸附性能，并探讨了吸附机理。

实验所用试剂3-巯丙基三甲氧基硅烷购自Aladdin公司，密度1.07 g/cm³；泥炭土由芬兰凯吉拉（KEKKILA）公司提供，为藓类沼泽泥炭土，有机质含量761.8 g/kg。

含Hg²⁺模拟废水配制：准确称取1.354 g HgCl₂，以0.01 mol/L的NaNO₃为支持电解质，使其完全溶解后转移至1 000 mL容量瓶中，用0.01 mol/L的NaNO₃定容，配制成质量浓度为1 000 mg/L的Hg²⁺储备液。使用前用0.01 mol/L的NaNO₃溶液稀释，使Hg²⁺质量浓度分别为5、10、20、40、60、80、100、200、400、600 mg/L。

将泥炭土自然风干，过0.25 mm筛，备用。将3-巯丙基三甲氧基硅烷、无水乙醇和水按体积比1:8:0.5混合得到巯基混合溶液。将泥炭土与3-巯丙基三甲氧基硅烷分别按1:1、1:0.5、1:0.2的固液比（g/mL）加入到巯基混合溶液中，在60 ℃下至少搅拌6 h以上。用无水乙醇将多余的巯基材料洗涤干净，然后在70 ℃下烘干，研磨，过0.25 mm筛，即得巯基改性泥炭土^〔13〕。根据固液比的不同，分别记为1:1巯基改性泥炭土、1:0.5巯基改性泥炭土、1:0.2巯基改性泥炭土。

分别称取0.05 g泥炭土及不同固液比的巯基改性泥炭土置于50 mL离心管中，向其中加入20 mL 100 mg/L的Hg²⁺溶液，于25 ℃下分别振荡反应10、30、60、120、240、360、480、720、1 440、2 880 min，然后在4 000 r/min下离心10 min。取上清液，过0.45 μm的滤膜后，测定Hg²⁺的浓度。

分别称取0.05 g泥炭土及不同固液比的巯基改性泥炭土置于50 mL离心管中，并对装有泥炭土样的离心管进行称重。然后向其中加入20 mL Hg²⁺质量浓度分别为5、10、20、40、60、80、100、200、400、600 mg/L的溶液，于25 ℃下恒温振荡2 880 min，使溶液充分混合，达到吸附平衡。在4 000 r/min下离心10 min，取上清液，过0.45 μm滤膜后，测定Hg²⁺的浓度，计算吸附量。

对分离后的残渣和离心管立刻称重，计算出泥炭土中残留液体积。然后向其中加入20 mL 0.01 mol/L的NaNO₃溶液，在25 ℃下恒温振荡2 880 min，使溶液充分混合，达到解吸平衡。离心，取上清液，过0.45 μm滤膜后，测定Hg²⁺浓度，计算汞的解吸量。

采用冷原子吸收测汞仪（F732-V）测定Hg²⁺的浓度；采用碘量法的反滴定法测定巯基含量^〔10〕。本研究中数据均使用Microsoft Excel 2010进行数据分析，使用Origin9进行相关图件的绘制。

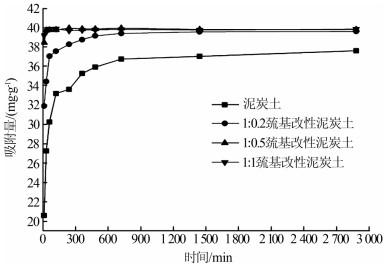

泥炭土与巯基改性泥炭土对Hg²⁺的吸附动力学曲线如图1所示。

由图1可以看出，泥炭土及巯基改性泥炭土对Hg²⁺的吸附表现为快速吸附、慢速吸附和基本达到吸附平衡3个阶段。泥炭土对Hg²⁺的吸附主要集中在前120 min，随后吸附速率逐渐减慢，当吸附时间为12 h时，吸附量为36.750 mg/g，48 h时吸附量为37.620 mg/g。相比于泥炭土，巯基改性泥炭土对Hg²⁺的吸附能力显著增强，吸附平衡时间明显缩短。其中，1:0.2巯基改性泥炭土在60 min内吸附量达到37.050 mg/g，12 h时吸附量基本达到平衡，为39.400 mg/g，48 h时吸附量为39.607 mg/g。1:0.5和1:1巯基改性泥炭土对Hg²⁺的吸附主要集中前10 min，在30 min时基本达到吸附平衡，吸附量分别达到39.730、39.550 mg/g，48 h时吸附量分别为39.801、39.848 mg/g。

分别采用准一级动力学方程、准二级动力学方程、双常数方程、Elovich方程和颗粒内扩散方程对实验数据进行拟合，结果如表1所示。

由表1可知，泥炭土和巯基改性泥炭土对Hg²⁺的吸附过程符合准二级动力学方程，且其理论吸附量和实验结果更为接近，吸附速率受到化学吸附机理的控制^〔14〕，吸附过程主要是以表面吸附为主的扩散过程^〔15〕。

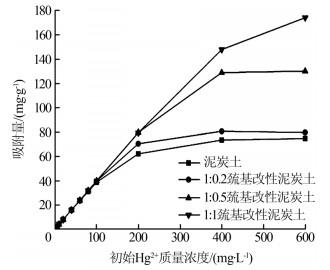

泥炭土及巯基改性泥炭土对Hg²⁺的吸附等温线如图2所示。

从图2可以看出，当初始Hg²⁺质量浓度< 200 mg/L时，随着Hg²⁺浓度的升高，泥炭土及巯基改性泥炭土对Hg²⁺的吸附量急剧增加；进一步增大Hg²⁺浓度，由于吸附剂吸附位点减少，吸附量的增加趋势趋于平缓。在此实验浓度范围内，泥炭土及1:0.2巯基改性泥炭土的最大吸附量分别为74.764、80.686 mg/g，1:0.5和1:1巯基改性泥炭土对Hg²⁺的吸附量明显高于泥炭土和1:0.2巯基改性泥炭土，最大吸附量分别为130.321、174.361 mg/g。

采用Langmuir、Freundlich和Temkin方程对实验数据进行拟合，结果见表2。

由表2可知，泥炭土及巯基改性泥炭土对Hg²⁺的吸附符合Langmuir方程，为单分子层吸附^〔12〕。泥炭土的Q_max为75.188 0 mg/g，经巯基改性后，随着巯基含量的增加，泥炭土对Hg²⁺的最大吸附量显著提高。比较Freundlich方程中的K₂值发现，泥炭土经巯基改性后，对Hg²⁺的吸附能力明显增强。n > 1表示吸附很容易发生^{〔10, 16〕}。比较同种巯基物质改性的不同吸附材料对Hg²⁺的最大吸附量，巯基改性泥炭土对Hg²⁺的吸附能力强于巯基化沸石（87.72 mg/g）^〔10〕、巯基化蒙脱土（148 mg/g）^〔9〕。对比不同种巯基物质改性泥炭土对Hg²⁺的最大吸附量，3-巯丙基三甲氧基硅烷改性泥炭土对Hg²⁺的吸附能力远强于周建伟等^〔7〕报道的巯基乙酸改性泥炭土（27.54 mg/g）。

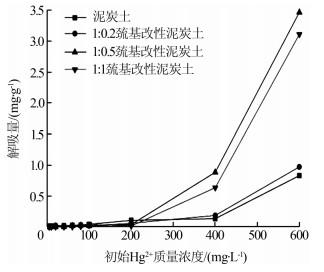

泥炭土及巯基改性泥炭土对Hg²⁺的等温解吸线如图3所示。

从图3可以看出，当初始Hg²⁺质量浓度< 200 mg/L时，泥炭土及改性泥炭土的解吸量均较低，且没有明显差异。随着Hg²⁺浓度的增加，解吸量逐渐增大。当初始Hg²⁺质量浓度> 200 mg/L时，1:0.5和1:1巯基改性泥炭土的解吸量明显高于泥炭土和1:0.2巯基改性泥炭土。在实验Hg²⁺浓度范围内，泥炭土、1:0.2巯基改性泥炭土、1:0.5巯基改性泥炭土、1:1巯基改性泥炭土的Hg²⁺解吸率分别为0.089%~1.11%、0.042%~1.22%、0.077%~2.66%、0.009 2%~1.79%。可见，Hg²⁺在泥炭土及巯基改性泥炭土中的解吸率均较低，表明泥炭土及巯基改性泥炭土对Hg²⁺的吸附能力很强，Hg²⁺被吸附后不容易解吸出来。

经测定，泥炭土、1:0.2巯基改性泥炭土、1:0.5巯基改性泥炭土、1:1巯基改性泥炭土中的巯基含量分别为0.816、1.287、2.034、2.732 mmol/g，说明改性后的泥炭土中成功引进了3-巯丙基三甲氧基硅烷。改性后的泥炭土中的巯基量高于张新艳等^〔10〕利用3-巯丙基三甲氧基硅烷改性的天然沸石（约0.562 mmol/g）、Xuefeng Liang等^〔11〕利用3-巯丙基三甲氧基硅烷在2种不同方法下改性的海泡石（1.59、0.87 mmol/g），说明泥炭土经巯基改性后，在巯基含量方面比其他材料更有优势。

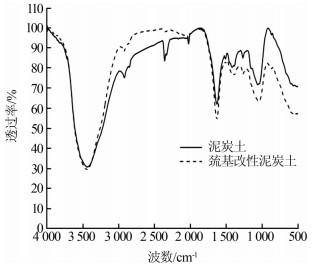

图4为泥炭土及1:1巯基改性泥炭土的FT-IR表征结果。

巯基（—SH）的伸缩振动峰在2 400~2 580 cm^-1〔17〕。由图4可知，尽管通过巯基含量测定发现，巯基改性后的泥炭土中巯基含量明显增加，但在巯基改性泥炭土中并没有出现巯基伸缩振动峰。这是因为巯基基团灵敏度低，不易检测^〔18〕，故不用—SH作为硅烷偶联剂的特征峰。3-巯丙基三甲氧基硅烷中含有硅氧键（Si—O），而1 020~1 090 cm^-1附近的振动带是Si—O的伸缩振动峰^〔17〕，巯基改性泥炭土中增加了1 039 cm^-1位置对应的Si—O峰，间接说明成功引进了3-巯丙基三甲氧基硅烷。

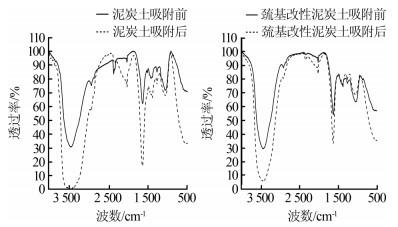

吸附Hg²⁺前后的泥炭土及1:1巯基改性泥炭土的FT-IR表征结果如图5所示。

由图5可以看出，吸附Hg²⁺后，泥炭土在3 445、2 924、1 631、1 419 cm^-1处对应的O—H/—NH₂、C—H、C=C（C=O）和C—O官能团都发生了不同程度的吸收峰峰形和峰位的变化。而吸附Hg²⁺后，巯基改性泥炭土中增加的与1 039 cm^-1对应的Si—O吸收峰发生了位置偏移，且吸收峰强度明显减弱，其余峰位置的偏移与泥炭土相似。结果表明，泥炭土及巯基改性泥炭土对Hg²⁺的吸附主要是通过羟基、羰基、碳氢键、氨基对汞的络合吸附，并且巯基改性后泥炭土增加了硅氧键对汞的吸附作用。

（1）泥炭土及巯基改性泥炭土对Hg²⁺的吸附过程符合准二级动力学方程。巯基改性后的泥炭土对Hg²⁺的吸附能力明显增强，且随着巯基含量的增加，吸附平衡时间明显缩短。1:1巯基改性泥炭土对Hg²⁺的吸附在30 min内基本达到吸附平衡。

（2）Langmuir等温吸附方程可以很好地描述泥炭土及巯基改性泥炭土对Hg²⁺的吸附。通过巯基改性增加了泥炭土对Hg²⁺的吸附量，且随着巯基含量的增加，吸附量显著提高。1:1巯基改性泥炭土对Hg²⁺的最大吸附量达到了175.439 mg/g。

（3）泥炭土对Hg²⁺的吸附主要是通过羟基、羰基等对汞的络合吸附作用，巯基改性泥炭土则增加了硅氧键对汞的吸附作用。
