陶瓷基PbO2电极的制备及其处理Ni-EDTA络合废水
Preparation of a ceramic-based lead dioxide electrode and its application in treatment of Ni-EDTA complex wastewater
通讯作者:
收稿日期: 2021-07-18
基金资助: |
|
Received: 2021-07-18
The ceramic/α-PbO2, ceramic/α-PbO2/β-PbO2, and ceramic/α-PbO2/β-PbO2-PTFE were prepared by chemical deposition-electrodeposition methods and characterized by scanning electron microscopy(SEM), X-ray diffraction(XRD), linear sweep voltammetry(LSV) and accelerated lifetime tests. The simultaneous decomplexation of Ni-EDTA and electrodeposition recovery of nickel metal were attempted in a combined electrooxidation-electrodeposition reactor with these three PbO2 electrodes and polished titanium cathode. The results showed that the ceramic/α-PbO2/β-PbO2-PTFE electrode had a higher oxidation breaking ability than the other two electrodes. The removal efficiencies of Ni-EDTA and the recovery ratios Ni element were determined to be 96.2% and over 17.9% respectively under the conditions of current density 30 mA/cm2, pH 3.10, initial Ni-EDTA mass concentration 100 mg/L, and reaction time 180 min.
Keywords:
本文引用格式
徐小凤, 卓琼芳, 陈中颖, 任秀文, 刘静静, 邱永福, 李衍亮, 谢水波.
Xu Xiaofeng.
乙二胺四乙酸(EDTA)是一种应用广泛的络合剂,因其优异的络合性能在许多行业得到了应用。EDTA易与许多重金属离子如Cr〔1〕、Pb、Zn、Cu〔2〕、Ni〔3〕等形成稳定的水溶性络合物,导致重金属离子的迁移能力增强,进而造成广泛的重金属污染。其中,Ni-EDTA络合废水是重点的防治对象之一。Ni-EDTA络合废水主要来源于电镀、贵金属冶炼等行业。EDTA络合能力强,Ni2+无法直接通过絮凝沉淀去除,需要先破络合,使Ni2+释放出来后进一步使用碱沉淀去除。常用的金属络合废水破络方法有光电氧化法〔4〕、物化沉淀法〔5〕、臭氧氧化法〔6〕等,电氧化技术由于其高效的催化氧化特性,成为重金属络合废水破络的热点研究方向。
钛基二氧化铅(Ti/PbO2)电极具有良好的电催化活性、化学稳定性及耐腐蚀性,导电性强,并且制备成本低等优点,被认为是一种极有应用前景的阳极材料。然而,Ti/PbO2电极在实际工程应用中仍然存在很多缺点,如钛基易钝化生成TiO2降低导电性,PbO2镀层与基体表面结合力低、易脱落以及脱落后毒性大造成二次污染等,限制了PbO2电极的广泛应用。为了改善这些缺点,Shaoping Tong等〔7〕将陶瓷净化后,通过化学沉积和电沉积法制备了陶瓷/PbO2电极,由于陶瓷不存在基底钝化问题,从而极大地提高了PbO2电极的使用寿命。Qiongfang Zhuo等〔8〕采用电沉积法制备了PbO2-聚四氟乙烯(PTFE)涂层电极,并以Ti/SnO2-Sb2O5/PbO2-PTFE为阳极,降解全氟辛烷磺酸(PFOS),实验结果表明由于PTFE可有效地减缓PbO2镀层的内应力,掺杂PTFE的电极加速寿命可达46.5 h,远高于普通PbO2电极(3.5 h),同时相应的电化学性能也得到了提升。
本研究以陶瓷为基底,通过化学沉积-电沉积法制备了陶瓷基PbO2(陶瓷/α-PbO2/β-PbO2-PTFE)电极。利用扫描电子显微镜(SEM)、X-射线衍射(XRD)、线性扫描伏安(LSV)和电极加速寿命等方法对陶瓷/α-PbO2/β-PbO2-PTFE电极进行表征、电催化测试。同时采用该电极破络络合废水中的Ni-EDTA,考察多种因素对陶瓷/α-PbO2/β-PbO2-PTFE电氧化破络Ni-EDTA的影响。
1 材料与方法
1.1 实验材料
本研究采用模拟Ni-EDTA络合废水,按照镍与EDTA的物质的量比为1∶1配制100 mg/L络合镍模拟废水,初始pH为3.10;钛板(Ti质量分数≥99%)购自东莞市鸿远金属材料有限公司;陶瓷基底(Al2O3质量分数≥96%)购自广州市铠虹飞电子公司;H2SO4、HNO3、NaOH、Pb(NO3)2等,均为分析纯,购自中国大茂化学试剂厂;实验用水均为纯水机(Millipore)制备的超纯水,电阻率为18 MΩ·cm。
1.2 电极制备
1.2.1 陶瓷基底的预处理
参照文献〔9〕对陶瓷片(50 mm×50 mm×1 mm)进行预处理,以去除陶瓷表面的油污便于活性物质附着。具体处理方法:将陶瓷片用超纯水冲洗后,浸没在温度为90℃,质量分数为10%的NaOH溶液中,碱洗2 h;取出陶瓷片反复用超纯水冲洗干净后,浸没在温度为90℃,质量分数为10%的草酸溶液中,酸洗2 h;最终采用超纯水将陶瓷片冲洗至中性,浸入超纯水中备用。
1.2.2 化学沉积
经过预处理后的陶瓷基底置于500 mL化学镀液中进行化学镀PbO2,使基体表面覆盖一层均匀、灰黑色的PbO2化学沉积层,使陶瓷基底导电。具体操作为:①配制A溶液250 mL:乙酸铵(CH3COONH4)94 g/L、硝酸铅〔Pb(NO3)2〕16.55 g/L;配制溶液B 250 mL:过硫酸铵〔(NH4)2S2O8〕22.8 g/L;②将A溶液加热至40℃,B液加热至40℃,采用磁力搅拌将溶液A、B等体积混合,用氨水将混合溶液的pH调至8.5~9.5;③将预处理后的陶瓷基底浸入磁力搅拌的混合溶液中进行化学沉积2 h,温度设置为40℃。重复上述操作3次,完成化学沉积。
1.2.3 陶瓷/α-PbO2电极的制备
参照文献〔10〕电沉积制备陶瓷/α-PbO2电极。将进行化学沉积后的陶瓷电极放置在磁力搅拌的碱性溶液里,以化学镀PbO2的陶瓷电极为阳极,等面积钛片(50 mm×50 mm×1 mm)为双阴极,阴阳极间距1 cm,采用直流电源以恒定的电流密度(3 mA/cm2)电沉积60 min,得到陶瓷/α-PbO2电极。其中碱性溶液指0.1 mol/L黄色氧化铅和3.5 mol/L NaOH的混合溶液。
1.2.4 陶瓷/α-PbO2/β-PbO2-PTFE电极及陶瓷/α-PbO2/β-PbO2电极的制备
通过电沉积的方式将β-PbO2-PTFE镀层覆盖到陶瓷/α-PbO2电极的α-PbO2层上,制备陶瓷/α-PbO2/β-PbO2-PTFE电极。
以陶瓷/α-PbO2电极为阳极,等面积钛片为双阴极,电镀β-PbO2-PTFE。电解液为5 mL/L PTFE乳液(质量分数60%)、0.5 mol/L Pb(NO3)2和0.04 mol/L NaF混合溶液,并用硝酸调pH为1.0~2.0;电沉积条件:65℃下,阴阳极间距为1 cm,采用直流电源以恒定的电流密度60 mA/cm2电沉积10 min,再采用恒定的电流密度10 mA/cm2电沉积50 min。重复以上步骤,不添加PTFE乳液可制得陶瓷/α-PbO2/β-PbO2电极。
1.3 电极表征及性能测试
1.3.1 电极的表征方法
采用扫描电镜(SEM,德国蔡司)观察电极的表面形貌,将片状样品黏在导电胶上,抽真空测试,电压为5 kV;采用X射线衍射(XRD,荷兰帕纳科)确定电极的晶体物质种类,扫描范围为0°~90°,扫描速度为2(°)/min。
1.3.2 电化学性能的测定
实验采取电化学工作站(CHI6081E A20764)和三电极体系在电解质溶液为0.25 mol/L Na2SO4溶液中测定阳极的析氧电位。其中陶瓷/α-PbO2/β-PbO2-PTFE电极为工作电极,饱和甘汞电极(SCE)为参比电极,石墨电极为对电极。
1.3.3 荧光法检测羟基自由基(·OH)
对苯二甲酸可捕获·OH反应生成高荧光性质的2-羟基对苯二甲酸,该产物的生成量与电化学反应过程中的·OH产量相等,故可以采用荧光光谱法测量溶液2-羟基对苯二甲酸的荧光强度间接表示·OH含量〔11〕。
本实验以自制电极为阳极,同尺寸钛板做阴极,电解液由0.5 mmol/L对苯二甲酸、0.5 g/L NaOH和0.25 mol/L Na2SO4组成,电解液体积为300 mL,室温下控制电流密度为30 mA/cm2。实验过程中,每5 min从反应器中抽取水样,用超纯水稀释10倍,用Lumi-na型荧光光谱仪(美国赛默飞世尔)对电极产生的·OH含量进行分析。荧光光谱范围为370~520 nm,激发波长315 nm。
1.3.4 电极加速寿命测试
1.4 Ni-EDTA破络实验
电极电化学氧化降解Ni-EDTA在体积为300 mL,一定Ni-EDTA初始浓度,0.1 mol/L Na2SO4电解质,PbO2电极阳极,钛板阴极,电极间距为1 cm,控制一定电流密度的条件下进行,电解液以500 r/min的速度磁力搅拌,保证反应溶液混合均匀。
采用ICE3500型火焰原子吸收分光光度计(美国赛默飞世尔)测定Ni-EDTA溶液中的总镍初始质量浓度(ρ0),并计算转化为Ni-EDTA的初始质量浓度(ρ0,Ni-EDTA)。在电解后一定时刻取样测定溶液中Ni元素质量浓度(ρt),并加NaOH至pH为10左右沉淀非络合镍离子,采用0.22 μm针孔过滤器过滤,用火焰原子吸收分光光度法测定滤液中Ni元素的残留质量浓度(ρt,Ni-EDTA),其主要为络合形态的镍。所有样品至少测量2次。根据式(1)、式(2)计算Ni-EDTA去除率及镍回收率。
式中:ρ0,Ni-EDTA——反应前溶液中络合镍质量浓度,mg/L;
ρt,Ni-EDTA——反应后溶液中络合镍质量浓度,mg/L;
ρ0——电解前溶液中Ni元素的初始质量浓度,mg/L;
ρt——电解后某一时刻溶液中Ni元素(以Ni2+和Ni-EDTA的形式存在)的总质量浓度,mg/L。
实验中,分别改变电流密度(10~40 mA/cm2)、初始pH(3~10)和Ni-EDTA初始质量浓度(50~150 mg/L),·OH猝灭剂浓度(0~100 mmol/L),探究不同因素对破络效果的影响。
2 结果与讨论
2.1 电极的物理特性
2.1.1 PbO2电极的SEM分析
不同陶瓷基底表面的SEM见图 1。
图1
图1

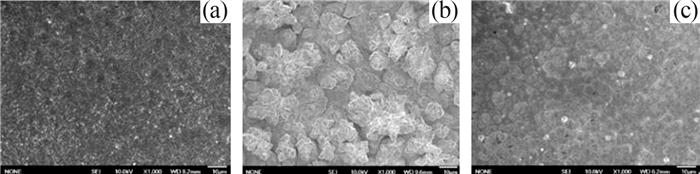

陶瓷/α-PbO2(a)、陶瓷/α-PbO2/β-PbO2(b)、陶瓷/α-PbO2/β-PbO2-PTFE(c)的SEM
Fig.1
SEM images of ceramic/α-PbO2(a), ceramic/α-PbO2/β-PbO2(b) and ceramic/α-PbO2/β-PbO2-PTFE(c)
由图 1可知,3种电极陶瓷基底表面均没有出现陶瓷基体的裸露。图 1(a)中电极活性层主要为α-PbO2型,表面致密且晶粒细小,文献〔13〕表明α-PbO2具有较好的稳定性,不易从基底上脱落,但是导电性及催化性能较弱;图 1(b)中电极活性层主要为β-PbO2型,表面结构疏松、排列不均匀且晶粒尺寸较大,这一现象表明β-PbO2稳定性较弱,易脱落,因此本研究采用α-PbO2为中间层,以提升β-PbO2与陶瓷基底之间的结合力;图 1(c)为经过PTFE修饰后的陶瓷/α-PbO2/β-PbO2-PTFE电极,晶粒细化且电极表面形貌更加致密均匀,表明聚四氟乙烯嵌入到β-PbO2镀层中间,降低了β-PbO2镀层内应力,可有效防止β-PbO2镀层的脱落,从而提高电极使用寿命。
2.1.2 PbO2电极的XRD分析

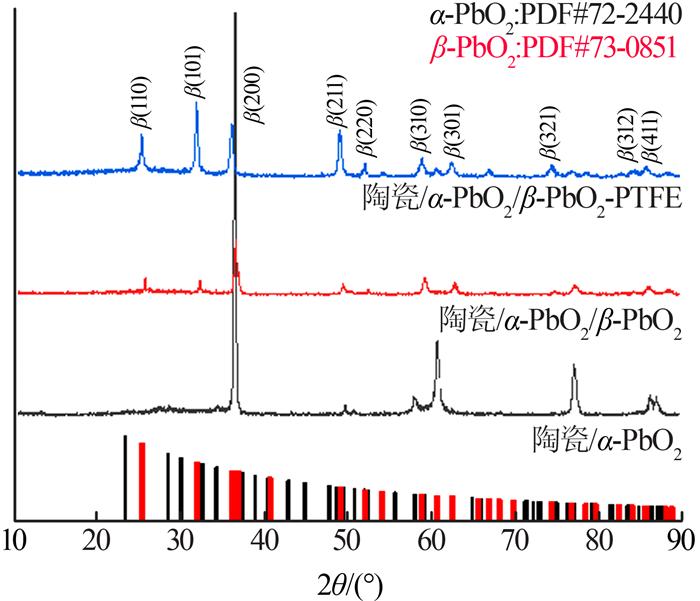

为了进一步验证SEM的表征结果,测试了陶瓷/α-PbO2电极、陶瓷/α-PbO2/β-PbO2电极、陶瓷/α-PbO2/β-PbO2-PTFE电极的XRD,结果见图 2。
图2
由图 2可知,与α-PbO2的标准PDF卡片(72-2440)中的数据相对应,XRD分析证实了陶瓷/α-PbO2电极表面沉积物为纯α-PbO2;此外,无论是否掺杂聚四氟乙烯,陶瓷/α-PbO2/β-PbO2电极、陶瓷/α-PbO2/β-PbO2-PTFE电极对应的特征衍射峰均为β-PbO2。从图中对比出,掺杂PTFE后的陶瓷PbO2电极沉积物在25.3° β(110)、32.7° β(101)、36.4° β(200)和48.9° β(211)4处晶面对应的峰强度较陶瓷/α-PbO2/β-PbO2明显增大,衍射峰半宽度相对减小,表明PTFE的掺杂使β-PbO2结晶角度增加,结晶尺寸减小,这与SEM的分析相吻合,可以说明,添加适量的PTFE可以促进β-PbO2向更优方向生长。
2.2 电极的电催化性能
2.2.1 电极析氧电位的分析

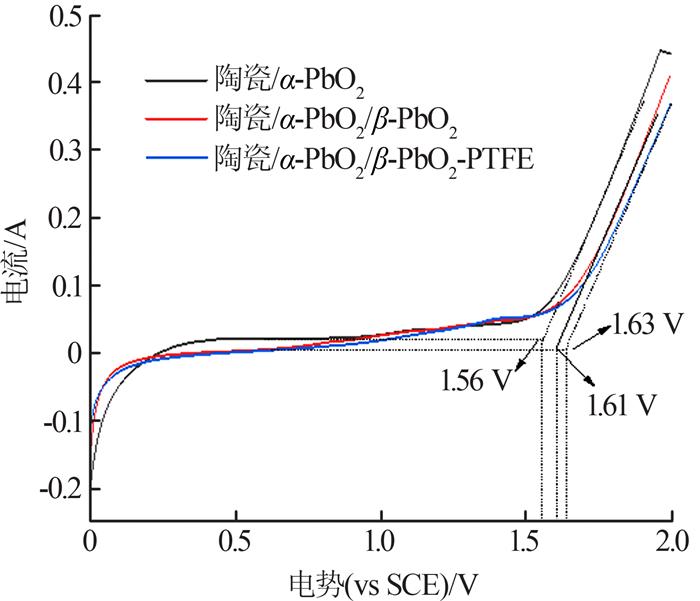

图3
由图 3可知,陶瓷/α-PbO2电极、陶瓷/α-PbO2/β-PbO2电极、陶瓷/α-PbO2/β-PbO2-PTFE电极的析氧电位分别为1.56、1.61、1.63 V。陶瓷/α-PbO2电极的析氧电位低于陶瓷/α-PbO2/β-PbO2电极,侧面印证了α-PbO2镀层的氧化催化性能低于β-PbO2镀层。掺杂PTFE电极的析氧电位最高,表明掺杂PTFE对析氧反应有一定的抑制作用。
2.2.2 ·OH产生能力测试

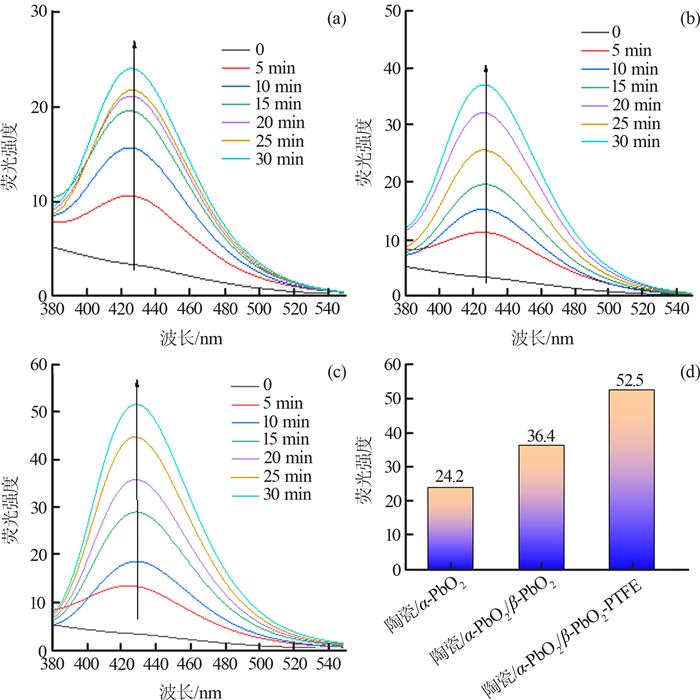

图4
图4
陶瓷/α-PbO2(a)、陶瓷/α-PbO2/β-PbO2(b)、陶瓷/α-PbO2/β-PbO2-PTFE(c)体系的荧光强度随时间变化及30 min电化学反应后不同电极的荧光强度(d)
Fig.4
Variation curves of fluorescence intensity at different times on ceramic/α-PbO2, ceramic/α-PbO2/β-PbO2, ceramic/α-PbO2/β-PbO2-PTFE electrodes and the fluorescence intensity on different electrodes after electrolysis of 30 min
2.2.3 电极的加速寿命测试
图5

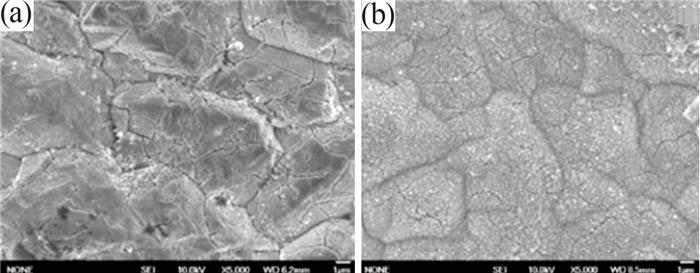

图6
图6
陶瓷/α-PbO2/β-PbO2(a)、陶瓷/α-PbO2/β-PbO2-PTFE(b)电极加速寿命测试后的SEM
Fig.6
SEM spectra of ceramic/α-PbO2/β-PbO2 and ceramic/α-PbO2/β-PbO2-PTFE electrodes after accelerated life tests
由图 5可知,在槽压上升到6 V之前,2种电极都处于稳定阶段,随后槽压急剧上升。陶瓷/α-PbO2/β-PbO2电极的槽压在28 h以后迅速增大,此时电极镀层大部分脱落,未脱落部分出现许多小孔与裂缝〔图 6(a)〕。掺杂了PTFE的陶瓷电极稳定性得到明显提升,槽压直到102 h后才开始大幅度上升,此时观察到电极表面出现裂缝〔图 6(b)〕。陶瓷/α-PbO2/β-PbO2和陶瓷/α-PbO2/β-PbO2-PTFE电极的加速寿命分别为28 h和102 h,掺杂PTFE电极加速寿命是未修饰电极的3.64倍。PTFE掺杂后电极可延长使用寿命的原因为经过PTFE改性后电极表面更加致密、完整,结合力更强。
2.3 电极对Ni-EDTA络合废水的破络效果
2.3.1 不同电极破络Ni-EDTA络合废水
为筛选性能更优的电极,在Ni-EDTA初始质量浓度为100 mg/L,电流密度为30 mA/cm2,Na2SO4电解质浓度为0.1 mol/L,初始pH为3.10时,考察3种陶瓷电极对Ni-EDTA的破络效率和镍元素的回收率,结果见图 7。
图7
图7

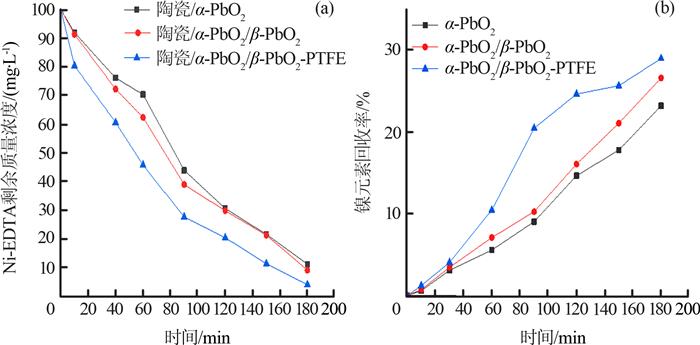

不同电极对Ni-EDTA络合废水处理效果
Fig.7
Effect of the different electrodes on treatment of Ni-EDTA complex wastewater
表1 不同电极去除Ni-EDTA的反应动力学参数
Table 1
阳极种类 | 去除率/% | R2 | 反应速率常数/min-1 |
陶瓷/α-PbO2 | 85.33 | 0.964 4 | 0.011 6 |
陶瓷/α-PbO2/β-PbO2 | 88.26 | 0.957 5 | 0.012 2 |
陶瓷/α-PbO2/β-PbO2-PTFE | 94.88 | 0.961 3 | 0.016 2 |
2.3.2 电流密度对电氧化破络的影响
在电化学体系中,阳极的氧化效率会受到电流密度的影响。固定Ni-EDTA初始质量浓度为100 mg/L,Na2SO4电解质浓度为0.1 mol/L,初始pH为3.10,考察不同电流密度对Ni-EDTA络合废水处理效果的影响,结果见图 8。

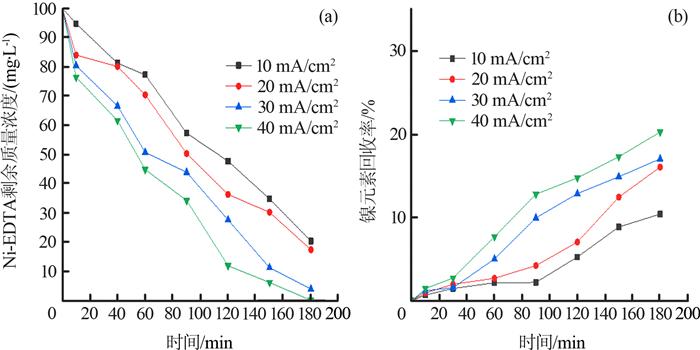

图8
图8
电流密度对Ni-EDTA络合废水处理效果的影响
Fig.8
Effect of current density on treatment of Ni-EDTA complex wastewater
2.3.3 pH对电氧化破络的影响
固定Ni-EDTA初始质量浓度为100 mg/L,电流密度为30 mA/cm2,Na2SO4电解质浓度为0.1 mol/L,考察了不同初始pH对Ni-EDTA络合废水处理效果的影响,结果见图 9。
图9
图9

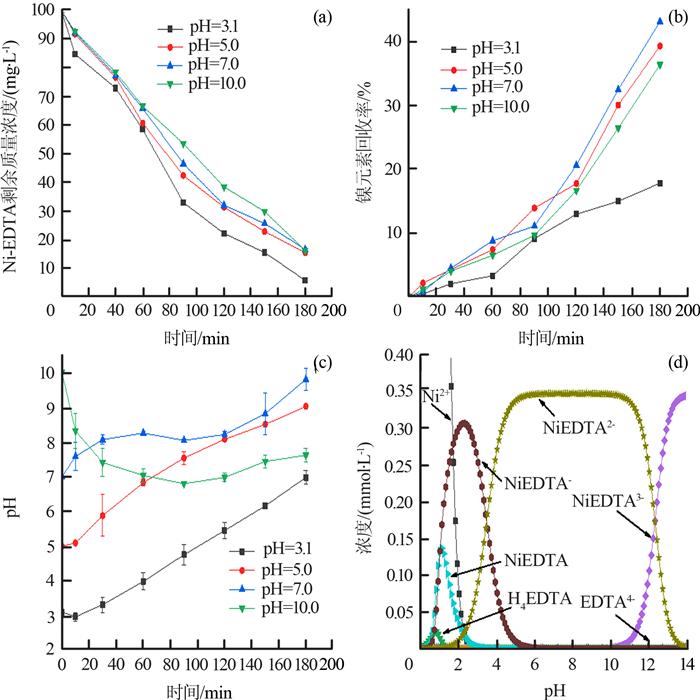

pH对Ni-EDTA络合废水处理效果的影响
(a)不同pH下Ni-EDTA剩余浓度随时间的变化;(b)不同pH下阴极镍元素回收率随时间的变化;(c)不同pH下阴极附近溶液pH随时间的变化;(d)Ni-EDTA在不同pH下的存在形态
Fig.9
Effect of pH on treatment of Ni-EDTA complex wastewater
由图 9(a)可知,当初始pH分别为3.1、5.0、7.0、10.0时,经过3 h电氧化实验,对应的Ni-EDTA去除率分别为94.3%、84.5%、83.4%、83.7%。在碱性条件下去除率略低,这表明偏酸性条件有利于Ni-EDTA去除,这可能是由于酸性条件能够加强·OH的形成〔20〕,进而促进Ni-EDTA的破络;图 9(d)为通过Visual MINTEQ软件模拟的在不同pH下溶液中Ni-EDTA络合物含量及其形态分布。pH为5~11时,Ni-EDTA以Ni-EDTA2-形式存在,该络合物为Ni-EDTA的最稳定形态,而pH为3~5时,Ni-EDTA的存在形态为Ni-EDTA2-和NiHEDTA-,NiHEDTA-较Ni-EDTA2-不稳定,更容易被·OH氧化〔3〕,所以偏酸性条件有利于Ni-EDTA的去除。
2.3.4 Ni-EDTA初始质量浓度对电氧化破络的影响
固定电流密度为30 mA/cm2,Na2SO4电解质浓度为0.1 mol/L,初始pH为3.10,考察了Ni-EDTA初始质量浓度对Ni-EDTA络合废水处理效果的影响,结果见图 10。

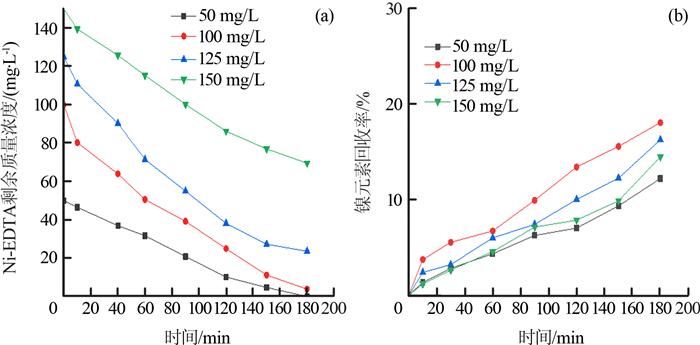

图10
图10
Ni-EDTA初始质量浓度对Ni-EDTA络合废水处理效果的影响
Fig.10
Effect of initial Ni-EDTA concentration on treatment of Ni-EDTA complex wastewater
由图 10(b)可知,当Ni-EDTA初始质量浓度从50 mg/L增加到100 mg/L,阴极Ni元素沉积率从12.2%增加到18.1%,这归因于Ni-EDTA分子在溶液中逐渐增多,增加了其与·OH反应的概率;然而继续增加初始质量浓度到150 mg/L,阴极镍元素沉积率下降至14.5%。
2.3.5 自由基猝灭剂对电氧化破络的影响
图11
图11
TBA对Ni-EDTA络合废水处理效果的影响
Fig.11
Effect of TBA on treatment of Ni-EDTA complex wastewater
由图 11可知,TBA的加入对电极去除Ni-EDTA起到一种抑制作用,这是因为TBA会与Ni-EDTA竞争电化学体系中产生的·OH。但即便溶液中的TBA含量很高,也不会完全阻止陶瓷/α-PbO2/β-PbO2-PTFE电极氧化破络Ni-EDTA废水,体系仍有较高的去除率,说明该电极除可利用·OH进行氧化外,还具有直接氧化破络的作用。
据此,推测电氧化Ni-EDTA及阴极镍元素沉积机理如式(3)~(8)所示,机理示意见图 12。

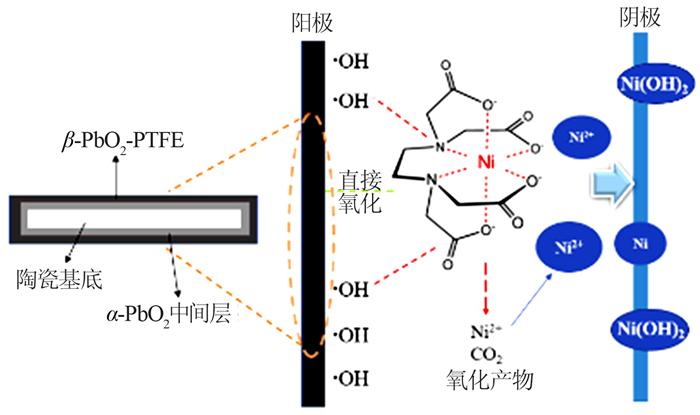

图12
图12
陶瓷/α-PbO2/β-PbO2-PTFE电极电氧化Ni-EDTA及阴极镍元素沉积机理
Fig.12
Mechanisms of Ni-EDTA removal and Ni2+ deposition in the electrochemical system with a ceramic/α-PbO2/β-PbO2-PTFE anode
阳极:
阴极:
2.3.6 电催化降解Ni-EDTA络合废水的紫外光谱分析
在Ni-EDTA初始质量浓度为100 mg/L、电流密度为30 mA/cm2、电解质浓度为0.1 mol/L,初始pH为3.10的实验条件下,不同电氧化时间Ni-EDTA溶液的UV-Vis见图 13。

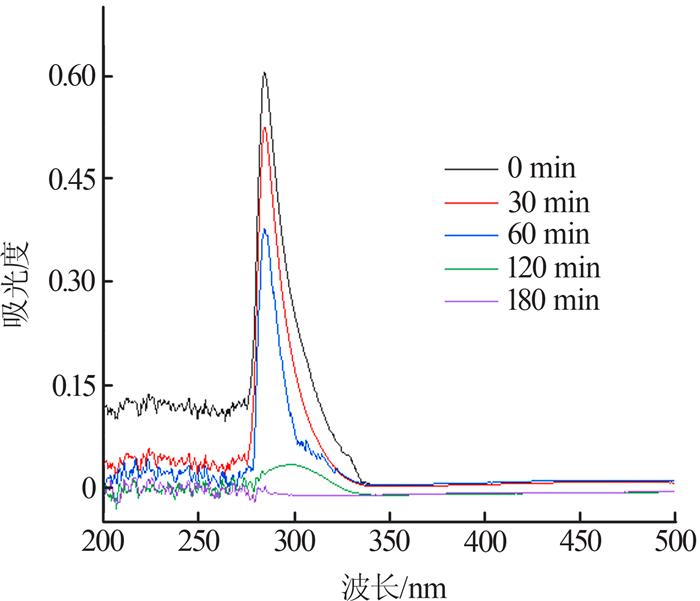

图13
图13
不同时间Ni-EDTA降解的UV-Vis
Fig.13
UV-Vis spectra of Ni-EDTA degradation solution at different electrolysis times
由图 13可知,Ni-EDTA在280 nm处有紫外吸收,且Ni-EDTA的紫外吸收峰强度随着时间逐渐下降,侧面表明Ni-EDTA逐渐被破络,浓度不断降低。实验进行3 h以后,溶液在280 nm处Ni-EDTA的特征峰并不明显,表明该电极可以较好地电催化去除Ni-EDTA。
3 结论
(1)采用化学沉积-电沉积法制备了陶瓷/α-PbO2电极、陶瓷/α-PbO2/β-PbO2电极、陶瓷/α-PbO2/β-PbO2-PTFE电极。由SEM和XRD分析可知,陶瓷/α-PbO2/β-PbO2-PTFE电极的表面镀层为β-PbO2,相较于其他2种电极,PTFE的掺杂降低了β-PbO2镀层内应力,使得电极表面形貌更致密,晶粒大小更均匀。
(2)经PTFE掺杂后的电极具有较高的析氧电位(1.63 V)和电催化活性,并且该电极加速寿命是未改性电极的3.64倍,大幅度提高了电极的使用寿命,其产生的·OH也多于其他2种电极。
(3)采用陶瓷/α-PbO2/β-PbO2-PTFE电极破络Ni-EDTA络合废水,在电流密度为40 mA/cm2下,电氧化180 mim时Ni-EDTA去除率可达100%。在电流密度为30 mA/cm2下,pH为7时经过180 mim反应,镍元素回收率可达43.1%。Ni-EDTA的降解主要是由·OH间接氧化反应与电极表面电子转移直接氧化共同作用的结果。
