Chemistry of persulfates in water and wastewater treatment: A review
2
2017
... 作为一种环境污染控制中常用的氧化剂,过硫酸盐(PS)依据分子结构的差异可分为对称结构的过二硫酸盐〔PDS,S2O82-,E0(S2O82-/HSO4-)=2.1 V〕和非对称结构的过一硫酸盐〔PMS,HSO5-,E0(HSO5-/ HSO4-)=1.82 V〕〔1〕.一般认为,PDS的氧化电位更高、溶解度更大、成品价格也更低,而PMS的化学性质更活泼,易发生自分解反应.经高温、紫外线、超声波和过渡金属催化剂等活化后,PDS和PMS均可充当最终电子受体,产生种类丰富的活性氧组分(ROS),快速降解还原性污染物〔2-3〕. ...
... 现有的综述报道大多是将CNMs作为传统炭质材料的同类催化剂进行介绍,并未针对CNMs活化PS(CNMs/PS)降解水中污染物的反应机理、效能特点和影响因素进行系统阐述〔1, 9〕.鉴于此,笔者分类介绍了常用CNMs活化PS产生各类ROS的反应机理,针对自由基反应和表面催化氧化的具体特点进行了比较分析,并系统地阐述了CNMs类型、溶液pH、背景物质和操作方式等因素对CNMs/PS处理效能的影响规律.最后,结合CNMs/PS体系的发展趋势,总结了其面临的主要挑战及应对思路,以期为推进AOPs技术的创新与工程化应用提供参考. ...
Activation of persulfate(PS) and peroxymonosulfate(PMS) and application for the degradation of emerging contaminants
1
2018
... 作为一种环境污染控制中常用的氧化剂,过硫酸盐(PS)依据分子结构的差异可分为对称结构的过二硫酸盐〔PDS,S2O82-,E0(S2O82-/HSO4-)=2.1 V〕和非对称结构的过一硫酸盐〔PMS,HSO5-,E0(HSO5-/ HSO4-)=1.82 V〕〔1〕.一般认为,PDS的氧化电位更高、溶解度更大、成品价格也更低,而PMS的化学性质更活泼,易发生自分解反应.经高温、紫外线、超声波和过渡金属催化剂等活化后,PDS和PMS均可充当最终电子受体,产生种类丰富的活性氧组分(ROS),快速降解还原性污染物〔2-3〕. ...
Activation of peroxymonosulfate/persulfate by nanomaterials for sulfate radical-based advanced oxidation technologies
3
2018
... 作为一种环境污染控制中常用的氧化剂,过硫酸盐(PS)依据分子结构的差异可分为对称结构的过二硫酸盐〔PDS,S2O82-,E0(S2O82-/HSO4-)=2.1 V〕和非对称结构的过一硫酸盐〔PMS,HSO5-,E0(HSO5-/ HSO4-)=1.82 V〕〔1〕.一般认为,PDS的氧化电位更高、溶解度更大、成品价格也更低,而PMS的化学性质更活泼,易发生自分解反应.经高温、紫外线、超声波和过渡金属催化剂等活化后,PDS和PMS均可充当最终电子受体,产生种类丰富的活性氧组分(ROS),快速降解还原性污染物〔2-3〕. ...

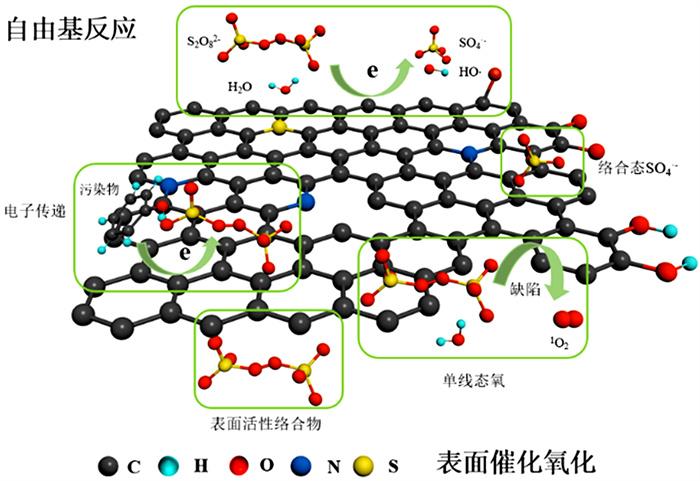

... 在CNMs/PS体系中,污染物的降解途径可分为自由基反应和表面催化氧化两大类.其中,自由基反应是CNMs通过电子转移促进PS分子中O—O键断裂,产生SO4·-和·OH,并在均相中高效降解目标物的过程〔3〕.CNMs上独特的大π共轭结构对PS分子和芳香类化合物均具有很强的亲和力,有利于形成三元电子转移体系,诱导表面催化氧化的发生〔16-18〕.自由基反应与表面催化氧化的主要差异〔19-20〕如表 1所示. ...
... Xiaoguang DUAN等〔10〕比较了多种CNMs活化PDS对苯酚的降解效果,发现目标物去除率大体遵循:rGO>CMK>CNTs>>AC>ND.由图 1可知,ND是由纳米级sp3杂化金刚石核和表面无序的碳层组成,可利用的催化点位数量远少于石墨烯类材料〔10〕.AC发达的微孔结构使其具有较大的比表面积,但孔内传质严重限制了污染物的降解速率,使催化反应仅发生在碳表面或临近的边界层内〔36〕.相比之下,CNTs的高活性主要来自sp2杂化碳六元环上丰富的离域π电子和中空管束表面较低的传质阻力,借助氧化还原循环,可以提高沿壁面方向的电子传递效率,加速催化氧化反应〔3-4, 37〕.与之类似,CMK利用立体介孔结构为传质和反应提供了良好的空间路径,有利于提高催化活性〔8〕.作为典型的二维CNMs,rGO薄片的反应活性与其表面还原程度密切相关.采用密闭水热法等温和的还原方式,可以去除rGO表面部分含氧基团,显著提高大π共轭结构的完整性和薄片表面疏水性〔38〕.Xiaoxiao CHEN等〔39〕发现,通过精准调控表面含氧基团数量(C/O),可显著增强rGO对芳香类硝基化合物的吸附性能,达到商品化CNTs的10~50倍.经还原处理后,rGO薄片弯曲形成褶皱,化学活性明显提高,但碳层还原程度过高又会出现团聚现象,表面活性点位被掩蔽,催化和吸附性能均大幅降低〔40-41〕. ...
Application potential of carbon nanotubes in water treatment: A review
4
2013
... 以活性炭(AC)为代表的炭质材料对PS也具有很强的活化作用〔4-5〕.随着碳纳米材料(CNMs)宏量制备技术的快速发展〔6〕,新型炭质材料越来越多地用于微污染水体净化领域,尤其是药物和个人护理品(PPCPs)等新兴污染物的控制.CNMs具有与AC相似的元素组成,但其空间尺寸更小、催化活性更高、导电性能更强,更容易实现表面功能化并保持成品性能的一致性〔7-8〕. ...
... Xiaoguang DUAN等〔10〕比较了多种CNMs活化PDS对苯酚的降解效果,发现目标物去除率大体遵循:rGO>CMK>CNTs>>AC>ND.由图 1可知,ND是由纳米级sp3杂化金刚石核和表面无序的碳层组成,可利用的催化点位数量远少于石墨烯类材料〔10〕.AC发达的微孔结构使其具有较大的比表面积,但孔内传质严重限制了污染物的降解速率,使催化反应仅发生在碳表面或临近的边界层内〔36〕.相比之下,CNTs的高活性主要来自sp2杂化碳六元环上丰富的离域π电子和中空管束表面较低的传质阻力,借助氧化还原循环,可以提高沿壁面方向的电子传递效率,加速催化氧化反应〔3-4, 37〕.与之类似,CMK利用立体介孔结构为传质和反应提供了良好的空间路径,有利于提高催化活性〔8〕.作为典型的二维CNMs,rGO薄片的反应活性与其表面还原程度密切相关.采用密闭水热法等温和的还原方式,可以去除rGO表面部分含氧基团,显著提高大π共轭结构的完整性和薄片表面疏水性〔38〕.Xiaoxiao CHEN等〔39〕发现,通过精准调控表面含氧基团数量(C/O),可显著增强rGO对芳香类硝基化合物的吸附性能,达到商品化CNTs的10~50倍.经还原处理后,rGO薄片弯曲形成褶皱,化学活性明显提高,但碳层还原程度过高又会出现团聚现象,表面活性点位被掩蔽,催化和吸附性能均大幅降低〔40-41〕. ...
... 以天然有机物(NOM)为代表的背景物质对CNMs/PS体系的影响主要包括争夺表面活性点位、竞争ROS组分和干扰络合物形成等〔4, 61〕.作为优良的吸附剂,CNMs借助大π共轭结构对NOM表现出很强的静电亲和力.尽管NOM中羰基(—C=O)和邻位羟基(—OH)可以促进1O2形成〔26, 62〕,但考虑到竞争吸附、空间位阻和静电排斥等作用,NOM在CNMs表面的聚集或包覆仍将削弱对目标物的特异性吸附,阻碍PS分子参与形成活性络合物〔4, 61〕.另外,考虑到腐殖酸(HA)能够与SO4·-、·OH快速反应,反应速率常数分别为k(SO4·-+HA)=6.6×103 L/(mg·s),k(·OH+HA)=1.4×104 L/(mg·s),目标物降解所能利用的自由基数量势必减少〔63-64〕.由表 5可知,投加一定量HA后,rGO、G-ND和PureG活化PS的降解效率都出现了明显降低. ...
... 〔4, 61〕.另外,考虑到腐殖酸(HA)能够与SO4·-、·OH快速反应,反应速率常数分别为k(SO4·-+HA)=6.6×103 L/(mg·s),k(·OH+HA)=1.4×104 L/(mg·s),目标物降解所能利用的自由基数量势必减少〔63-64〕.由表 5可知,投加一定量HA后,rGO、G-ND和PureG活化PS的降解效率都出现了明显降低. ...
活性炭活化过硫酸盐处理含酚废水的实验研究
1
2017
... 以活性炭(AC)为代表的炭质材料对PS也具有很强的活化作用〔4-5〕.随着碳纳米材料(CNMs)宏量制备技术的快速发展〔6〕,新型炭质材料越来越多地用于微污染水体净化领域,尤其是药物和个人护理品(PPCPs)等新兴污染物的控制.CNMs具有与AC相似的元素组成,但其空间尺寸更小、催化活性更高、导电性能更强,更容易实现表面功能化并保持成品性能的一致性〔7-8〕. ...
High-quality graphene via microwave reduction of solution-exfoliated graphene oxide
1
2016
... 以活性炭(AC)为代表的炭质材料对PS也具有很强的活化作用〔4-5〕.随着碳纳米材料(CNMs)宏量制备技术的快速发展〔6〕,新型炭质材料越来越多地用于微污染水体净化领域,尤其是药物和个人护理品(PPCPs)等新兴污染物的控制.CNMs具有与AC相似的元素组成,但其空间尺寸更小、催化活性更高、导电性能更强,更容易实现表面功能化并保持成品性能的一致性〔7-8〕. ...
Graphene-based metal-free catalysts for catalytic reactions in the liquid phase
3
2016
... 以活性炭(AC)为代表的炭质材料对PS也具有很强的活化作用〔4-5〕.随着碳纳米材料(CNMs)宏量制备技术的快速发展〔6〕,新型炭质材料越来越多地用于微污染水体净化领域,尤其是药物和个人护理品(PPCPs)等新兴污染物的控制.CNMs具有与AC相似的元素组成,但其空间尺寸更小、催化活性更高、导电性能更强,更容易实现表面功能化并保持成品性能的一致性〔7-8〕. ...
... (3)石墨烯类材料,以六元碳环为骨架的薄片状结构,表面富含羟基(—OH)、羧基(—COOH)、羰基(—C=O)和环氧基(C—O—C)等官能团,边缘有形式多样的缺陷点位〔7〕.依据表面氧化程度由低到高,可分为石墨烯(GE)、还原氧化石墨烯(rGO)和氧化石墨烯(GO)等类型;此外,利用氮、硫等杂原子取代碳环中的部分点位,可以获得杂化型石墨烯. ...
... 有研究表明,CNMs活化PS产生的自由基主要源于〔7-8, 19〕:(1)碳表面缺陷点位的离域π电子,典型的有石墨烯薄片的锯齿状边缘;(2)Lewis碱基上的孤对电子,如羰基(—C=O)中氧原子、吡啶氮和吡咯氮等,见反应式(1);(3)N等杂原子嵌入sp2杂化碳晶格后提供的自由电子;(4)CNMs表面吸附的水分子和OH-在电子转移过程中生成·OH,见反应式(2). ...
Nanocarbon catalysts: Recent understanding regarding the active sites
4
2020
... 以活性炭(AC)为代表的炭质材料对PS也具有很强的活化作用〔4-5〕.随着碳纳米材料(CNMs)宏量制备技术的快速发展〔6〕,新型炭质材料越来越多地用于微污染水体净化领域,尤其是药物和个人护理品(PPCPs)等新兴污染物的控制.CNMs具有与AC相似的元素组成,但其空间尺寸更小、催化活性更高、导电性能更强,更容易实现表面功能化并保持成品性能的一致性〔7-8〕. ...
... (4)有序介孔碳(CMK),具有有序可控孔结构的纳米级石墨化结构,有利于孔内传质和电子传递,具有良好的催化潜力〔8, 14-15〕. ...
... 有研究表明,CNMs活化PS产生的自由基主要源于〔7-8, 19〕:(1)碳表面缺陷点位的离域π电子,典型的有石墨烯薄片的锯齿状边缘;(2)Lewis碱基上的孤对电子,如羰基(—C=O)中氧原子、吡啶氮和吡咯氮等,见反应式(1);(3)N等杂原子嵌入sp2杂化碳晶格后提供的自由电子;(4)CNMs表面吸附的水分子和OH-在电子转移过程中生成·OH,见反应式(2). ...
... Xiaoguang DUAN等〔10〕比较了多种CNMs活化PDS对苯酚的降解效果,发现目标物去除率大体遵循:rGO>CMK>CNTs>>AC>ND.由图 1可知,ND是由纳米级sp3杂化金刚石核和表面无序的碳层组成,可利用的催化点位数量远少于石墨烯类材料〔10〕.AC发达的微孔结构使其具有较大的比表面积,但孔内传质严重限制了污染物的降解速率,使催化反应仅发生在碳表面或临近的边界层内〔36〕.相比之下,CNTs的高活性主要来自sp2杂化碳六元环上丰富的离域π电子和中空管束表面较低的传质阻力,借助氧化还原循环,可以提高沿壁面方向的电子传递效率,加速催化氧化反应〔3-4, 37〕.与之类似,CMK利用立体介孔结构为传质和反应提供了良好的空间路径,有利于提高催化活性〔8〕.作为典型的二维CNMs,rGO薄片的反应活性与其表面还原程度密切相关.采用密闭水热法等温和的还原方式,可以去除rGO表面部分含氧基团,显著提高大π共轭结构的完整性和薄片表面疏水性〔38〕.Xiaoxiao CHEN等〔39〕发现,通过精准调控表面含氧基团数量(C/O),可显著增强rGO对芳香类硝基化合物的吸附性能,达到商品化CNTs的10~50倍.经还原处理后,rGO薄片弯曲形成褶皱,化学活性明显提高,但碳层还原程度过高又会出现团聚现象,表面活性点位被掩蔽,催化和吸附性能均大幅降低〔40-41〕. ...
炭质材料在活化过硫酸盐高级氧化技术中的应用进展
1
2020
... 现有的综述报道大多是将CNMs作为传统炭质材料的同类催化剂进行介绍,并未针对CNMs活化PS(CNMs/PS)降解水中污染物的反应机理、效能特点和影响因素进行系统阐述〔1, 9〕.鉴于此,笔者分类介绍了常用CNMs活化PS产生各类ROS的反应机理,针对自由基反应和表面催化氧化的具体特点进行了比较分析,并系统地阐述了CNMs类型、溶液pH、背景物质和操作方式等因素对CNMs/PS处理效能的影响规律.最后,结合CNMs/PS体系的发展趋势,总结了其面临的主要挑战及应对思路,以期为推进AOPs技术的创新与工程化应用提供参考. ...
Insights into heterogeneous catalysis of persulfate activation on dimensional-structured nanocarbons
6
2015
... (1)纳米金刚石(ND),由无序碳层包裹sp3金刚石核构成的球形纳米颗粒,粒径在4~100 nm之间,具有良好的化学稳定性〔10〕. ...
... The influence of CNMs type on the treatment performance of CNM: /PS system
Table 2 目标物名称 | CNMs类型 | 优势ROS种类 | 实验条件 | 目标物去除率 |
苯酚 | AC〔10〕 | SO 4 ·- | AC 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应180 min | 44.9% |
ND〔10〕 | — | ND 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应180 min | 39.5% |
退火纳米金刚石(AND-1000)〔29〕 | ·OH、络合态SO 4 ·- | AND-1000 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应180 min | > 99% |
CNTs〔16〕 | 表面活性络合物 | CNTs 0.1 g/L,PMS 1 mmol/L,苯酚0.1 mmol/L,反应60 min | > 99% |
CMK-8〔28〕 | SO 4 ·-、络合态SO 4 ·- | CMK-8 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应60 min | > 99% |
2,4,4’-三羟基二苯甲酮(2,4,4'-HBP) | 羟基化CNTsCNTs-OH)〔30〕 | ·OH、络合态SO 4 ·- | CNTs-OH 0.1 g/L,PDS 21.7 mmol/L,2,4,4’-HBP 43.5 μmol/L,反应120 min | 约89% |
氮掺杂羟基化CNTs(NH 4NO 3- CNTs-OH)〔30〕 | ·OH、络合态SO 4 ·- | NH 4NO 3-CNTs-OH 0.1 g/L,PDS 21.7 mmol/L,2,4,4’-HBP 43.5 μmol/L,反应120 min | > 99% |
磺胺氯哒嗪(SCP) | rGO〔31〕 | SO 4 ·-、·OH | rGO 0.2 g/L,PDS 2 g/L,SCP 20 mg/L,反应180 min | > 50% |
N-rGO〔31〕 | SO 4 ·-、·OH | N-rGO 0.2 g/L,PDS 2 g/L,SCP 20 mg/L,反应180 min | > 99% |
活性黑5(RBK5) | 石墨烯(GE)〔32〕 | 络合态SO 4 ·-、·OH | GE 1.5 g/L,PMS 0.3 g/L,RBK5 5 mg/L,反应15 min | 约91.5% |
氮掺杂石墨烯(NG)〔32〕 | 络合态SO 4 ·-、·OH | NG 1.5 g/L,PMS 0.3 g/L,RBK5 5 mg/L,反应15 min | 约97.9% |
四环素(TeC) | 700 ℃氮硫掺杂多孔碳(SNCs-700)〔33〕 | 1O 2、电子转移 | SNCs-700 0.4 g/L,PDS 2 mmol/L,TeC 0.02 mmol/L,反应60 min | 约81.4% |
800 ℃氮硫掺杂多孔碳(SNCs-800)〔33〕 | 1O 2、电子转移 | SNCs-800 0.4 g/L,PDS 2 mmol/L,TeC 0.02 mmol/L,反应60 min | > 90% |
4-氯苯酚(4-CP) | CNTs〔34〕 | 1O 2、络合态SO 4 ·- | CNTs 0.2 g/L,PMS 1 mmol/L,4-CP 0.1 mmol/L,反应60 min | > 90% |
800℃硫掺杂多孔碳(SDAC-800)〔35〕 | 表面活性络合物 | SDAC-800 0.1 g/L,PDS 15 mmol/L,4-CP 80 mg/L,反应90 min | > 99% |
Xiaoguang DUAN等〔10〕比较了多种CNMs活化PDS对苯酚的降解效果,发现目标物去除率大体遵循:rGO>CMK>CNTs>>AC>ND.由图 1可知,ND是由纳米级sp3杂化金刚石核和表面无序的碳层组成,可利用的催化点位数量远少于石墨烯类材料〔10〕.AC发达的微孔结构使其具有较大的比表面积,但孔内传质严重限制了污染物的降解速率,使催化反应仅发生在碳表面或临近的边界层内〔36〕.相比之下,CNTs的高活性主要来自sp2杂化碳六元环上丰富的离域π电子和中空管束表面较低的传质阻力,借助氧化还原循环,可以提高沿壁面方向的电子传递效率,加速催化氧化反应〔3-4, 37〕.与之类似,CMK利用立体介孔结构为传质和反应提供了良好的空间路径,有利于提高催化活性〔8〕.作为典型的二维CNMs,rGO薄片的反应活性与其表面还原程度密切相关.采用密闭水热法等温和的还原方式,可以去除rGO表面部分含氧基团,显著提高大π共轭结构的完整性和薄片表面疏水性〔38〕.Xiaoxiao CHEN等〔39〕发现,通过精准调控表面含氧基团数量(C/O),可显著增强rGO对芳香类硝基化合物的吸附性能,达到商品化CNTs的10~50倍.经还原处理后,rGO薄片弯曲形成褶皱,化学活性明显提高,但碳层还原程度过高又会出现团聚现象,表面活性点位被掩蔽,催化和吸附性能均大幅降低〔40-41〕. ...
... 〔
10〕
— | ND 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应180 min | 39.5% | 退火纳米金刚石(AND-1000)〔29〕 | ·OH、络合态SO 4 ·- | AND-1000 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应180 min | > 99% |
CNTs〔16〕 | 表面活性络合物 | CNTs 0.1 g/L,PMS 1 mmol/L,苯酚0.1 mmol/L,反应60 min | > 99% |
CMK-8〔28〕 | SO 4 ·-、络合态SO 4 ·- | CMK-8 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应60 min | > 99% |
2,4,4’-三羟基二苯甲酮(2,4,4'-HBP) | 羟基化CNTsCNTs-OH)〔30〕 | ·OH、络合态SO 4 ·- | CNTs-OH 0.1 g/L,PDS 21.7 mmol/L,2,4,4’-HBP 43.5 μmol/L,反应120 min | 约89% |
氮掺杂羟基化CNTs(NH 4NO 3- CNTs-OH)〔30〕 | ·OH、络合态SO 4 ·- | NH 4NO 3-CNTs-OH 0.1 g/L,PDS 21.7 mmol/L,2,4,4’-HBP 43.5 μmol/L,反应120 min | > 99% |
磺胺氯哒嗪(SCP) | rGO〔31〕 | SO 4 ·-、·OH | rGO 0.2 g/L,PDS 2 g/L,SCP 20 mg/L,反应180 min | > 50% |
N-rGO〔31〕 | SO 4 ·-、·OH | N-rGO 0.2 g/L,PDS 2 g/L,SCP 20 mg/L,反应180 min | > 99% |
活性黑5(RBK5) | 石墨烯(GE)〔32〕 | 络合态SO 4 ·-、·OH | GE 1.5 g/L,PMS 0.3 g/L,RBK5 5 mg/L,反应15 min | 约91.5% |
氮掺杂石墨烯(NG)〔32〕 | 络合态SO 4 ·-、·OH | NG 1.5 g/L,PMS 0.3 g/L,RBK5 5 mg/L,反应15 min | 约97.9% |
四环素(TeC) | 700 ℃氮硫掺杂多孔碳(SNCs-700)〔33〕 | 1O 2、电子转移 | SNCs-700 0.4 g/L,PDS 2 mmol/L,TeC 0.02 mmol/L,反应60 min | 约81.4% |
800 ℃氮硫掺杂多孔碳(SNCs-800)〔33〕 | 1O 2、电子转移 | SNCs-800 0.4 g/L,PDS 2 mmol/L,TeC 0.02 mmol/L,反应60 min | > 90% |
4-氯苯酚(4-CP) | CNTs〔34〕 | 1O 2、络合态SO 4 ·- | CNTs 0.2 g/L,PMS 1 mmol/L,4-CP 0.1 mmol/L,反应60 min | > 90% |
800℃硫掺杂多孔碳(SDAC-800)〔35〕 | 表面活性络合物 | SDAC-800 0.1 g/L,PDS 15 mmol/L,4-CP 80 mg/L,反应90 min | > 99% |
Xiaoguang DUAN等〔10〕比较了多种CNMs活化PDS对苯酚的降解效果,发现目标物去除率大体遵循:rGO>CMK>CNTs>>AC>ND.由图 1可知,ND是由纳米级sp3杂化金刚石核和表面无序的碳层组成,可利用的催化点位数量远少于石墨烯类材料〔10〕.AC发达的微孔结构使其具有较大的比表面积,但孔内传质严重限制了污染物的降解速率,使催化反应仅发生在碳表面或临近的边界层内〔36〕.相比之下,CNTs的高活性主要来自sp2杂化碳六元环上丰富的离域π电子和中空管束表面较低的传质阻力,借助氧化还原循环,可以提高沿壁面方向的电子传递效率,加速催化氧化反应〔3-4, 37〕.与之类似,CMK利用立体介孔结构为传质和反应提供了良好的空间路径,有利于提高催化活性〔8〕.作为典型的二维CNMs,rGO薄片的反应活性与其表面还原程度密切相关.采用密闭水热法等温和的还原方式,可以去除rGO表面部分含氧基团,显著提高大π共轭结构的完整性和薄片表面疏水性〔38〕.Xiaoxiao CHEN等〔39〕发现,通过精准调控表面含氧基团数量(C/O),可显著增强rGO对芳香类硝基化合物的吸附性能,达到商品化CNTs的10~50倍.经还原处理后,rGO薄片弯曲形成褶皱,化学活性明显提高,但碳层还原程度过高又会出现团聚现象,表面活性点位被掩蔽,催化和吸附性能均大幅降低〔40-41〕. ...
... Xiaoguang DUAN等〔10〕比较了多种CNMs活化PDS对苯酚的降解效果,发现目标物去除率大体遵循:rGO>CMK>CNTs>>AC>ND.由图 1可知,ND是由纳米级sp3杂化金刚石核和表面无序的碳层组成,可利用的催化点位数量远少于石墨烯类材料〔10〕.AC发达的微孔结构使其具有较大的比表面积,但孔内传质严重限制了污染物的降解速率,使催化反应仅发生在碳表面或临近的边界层内〔36〕.相比之下,CNTs的高活性主要来自sp2杂化碳六元环上丰富的离域π电子和中空管束表面较低的传质阻力,借助氧化还原循环,可以提高沿壁面方向的电子传递效率,加速催化氧化反应〔3-4, 37〕.与之类似,CMK利用立体介孔结构为传质和反应提供了良好的空间路径,有利于提高催化活性〔8〕.作为典型的二维CNMs,rGO薄片的反应活性与其表面还原程度密切相关.采用密闭水热法等温和的还原方式,可以去除rGO表面部分含氧基团,显著提高大π共轭结构的完整性和薄片表面疏水性〔38〕.Xiaoxiao CHEN等〔39〕发现,通过精准调控表面含氧基团数量(C/O),可显著增强rGO对芳香类硝基化合物的吸附性能,达到商品化CNTs的10~50倍.经还原处理后,rGO薄片弯曲形成褶皱,化学活性明显提高,但碳层还原程度过高又会出现团聚现象,表面活性点位被掩蔽,催化和吸附性能均大幅降低〔40-41〕. ...
... 〔10〕.AC发达的微孔结构使其具有较大的比表面积,但孔内传质严重限制了污染物的降解速率,使催化反应仅发生在碳表面或临近的边界层内〔36〕.相比之下,CNTs的高活性主要来自sp2杂化碳六元环上丰富的离域π电子和中空管束表面较低的传质阻力,借助氧化还原循环,可以提高沿壁面方向的电子传递效率,加速催化氧化反应〔3-4, 37〕.与之类似,CMK利用立体介孔结构为传质和反应提供了良好的空间路径,有利于提高催化活性〔8〕.作为典型的二维CNMs,rGO薄片的反应活性与其表面还原程度密切相关.采用密闭水热法等温和的还原方式,可以去除rGO表面部分含氧基团,显著提高大π共轭结构的完整性和薄片表面疏水性〔38〕.Xiaoxiao CHEN等〔39〕发现,通过精准调控表面含氧基团数量(C/O),可显著增强rGO对芳香类硝基化合物的吸附性能,达到商品化CNTs的10~50倍.经还原处理后,rGO薄片弯曲形成褶皱,化学活性明显提高,但碳层还原程度过高又会出现团聚现象,表面活性点位被掩蔽,催化和吸附性能均大幅降低〔40-41〕. ...
... 为应对上述挑战,CNMs/PS体系的后续研究应重点关注:(1)针对实际水体环境,开展预处理工序(如强化混凝等)优选,有效削减NOM含量,降低其对自由基的消耗.同时,将EPR等ROS定量测定方法与基于密度泛函理论(Density functional theory)的化学计算相结合,以强化表面催化氧化为目标,开展CNMs功能化设计与制备,提高体系的抗干扰能力〔16〕;(2)针对反应期间,CNMs表面Lewis碱基等供电子点位减少、含氧基团数量增多所导致的催化剂性能下降〔10, 70〕,研发高效低耗和易于操作的再生方法(如密闭热碱法等〔25〕),并开展工程化验证和技术经济分析;(3)针对CNMs原位催化氧化系统〔76〕,进一步探究碳层结构特性、膜分离操作、目标物种类(浓度)和溶液水质背景等对其处理效能的影响规律,并将中间产物毒性指标纳入技术考核体系,尝试采用生态净化方法有效控制潜在风险. ...
Degradation of trichloroethylene by activated persulfate using a reduced graphene oxide supported magnetite nanoparticle
1
2016
... (2)碳纳米管(CNTs),由单层或多层石墨烯薄片卷曲而成的管状纳米材料,截面直径在0.2~100 nm之间,长度可达数百μm,是较早用于水污染控制领域的CNMs之一〔11-13〕. ...
碳纳米管负载层结构对复合膜分离性能的影响研究
0
2018
Carbon nanotubes with single-layer walls carbon
1
1995
... (2)碳纳米管(CNTs),由单层或多层石墨烯薄片卷曲而成的管状纳米材料,截面直径在0.2~100 nm之间,长度可达数百μm,是较早用于水污染控制领域的CNMs之一〔11-13〕. ...
New insights into the surface properties of hard-templated ordered mesoporous carbons
1
2018
... (4)有序介孔碳(CMK),具有有序可控孔结构的纳米级石墨化结构,有利于孔内传质和电子传递,具有良好的催化潜力〔8, 14-15〕. ...
有序介孔碳基金属复合材料的制备及催化应用
1
2015
... (4)有序介孔碳(CMK),具有有序可控孔结构的纳米级石墨化结构,有利于孔内传质和电子传递,具有良好的催化潜力〔8, 14-15〕. ...
Activation of persulfates by carbon nanotubes: Oxidation of organic compounds by nonradical mechanism
3
2015
... 在CNMs/PS体系中,污染物的降解途径可分为自由基反应和表面催化氧化两大类.其中,自由基反应是CNMs通过电子转移促进PS分子中O—O键断裂,产生SO4·-和·OH,并在均相中高效降解目标物的过程〔3〕.CNMs上独特的大π共轭结构对PS分子和芳香类化合物均具有很强的亲和力,有利于形成三元电子转移体系,诱导表面催化氧化的发生〔16-18〕.自由基反应与表面催化氧化的主要差异〔19-20〕如表 1所示. ...
... The influence of CNMs type on the treatment performance of CNM: /PS system
Table 2 目标物名称 | CNMs类型 | 优势ROS种类 | 实验条件 | 目标物去除率 |
苯酚 | AC〔10〕 | SO 4 ·- | AC 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应180 min | 44.9% |
ND〔10〕 | — | ND 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应180 min | 39.5% |
退火纳米金刚石(AND-1000)〔29〕 | ·OH、络合态SO 4 ·- | AND-1000 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应180 min | > 99% |
CNTs〔16〕 | 表面活性络合物 | CNTs 0.1 g/L,PMS 1 mmol/L,苯酚0.1 mmol/L,反应60 min | > 99% |
CMK-8〔28〕 | SO 4 ·-、络合态SO 4 ·- | CMK-8 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应60 min | > 99% |
2,4,4’-三羟基二苯甲酮(2,4,4'-HBP) | 羟基化CNTsCNTs-OH)〔30〕 | ·OH、络合态SO 4 ·- | CNTs-OH 0.1 g/L,PDS 21.7 mmol/L,2,4,4’-HBP 43.5 μmol/L,反应120 min | 约89% |
氮掺杂羟基化CNTs(NH 4NO 3- CNTs-OH)〔30〕 | ·OH、络合态SO 4 ·- | NH 4NO 3-CNTs-OH 0.1 g/L,PDS 21.7 mmol/L,2,4,4’-HBP 43.5 μmol/L,反应120 min | > 99% |
磺胺氯哒嗪(SCP) | rGO〔31〕 | SO 4 ·-、·OH | rGO 0.2 g/L,PDS 2 g/L,SCP 20 mg/L,反应180 min | > 50% |
N-rGO〔31〕 | SO 4 ·-、·OH | N-rGO 0.2 g/L,PDS 2 g/L,SCP 20 mg/L,反应180 min | > 99% |
活性黑5(RBK5) | 石墨烯(GE)〔32〕 | 络合态SO 4 ·-、·OH | GE 1.5 g/L,PMS 0.3 g/L,RBK5 5 mg/L,反应15 min | 约91.5% |
氮掺杂石墨烯(NG)〔32〕 | 络合态SO 4 ·-、·OH | NG 1.5 g/L,PMS 0.3 g/L,RBK5 5 mg/L,反应15 min | 约97.9% |
四环素(TeC) | 700 ℃氮硫掺杂多孔碳(SNCs-700)〔33〕 | 1O 2、电子转移 | SNCs-700 0.4 g/L,PDS 2 mmol/L,TeC 0.02 mmol/L,反应60 min | 约81.4% |
800 ℃氮硫掺杂多孔碳(SNCs-800)〔33〕 | 1O 2、电子转移 | SNCs-800 0.4 g/L,PDS 2 mmol/L,TeC 0.02 mmol/L,反应60 min | > 90% |
4-氯苯酚(4-CP) | CNTs〔34〕 | 1O 2、络合态SO 4 ·- | CNTs 0.2 g/L,PMS 1 mmol/L,4-CP 0.1 mmol/L,反应60 min | > 90% |
800℃硫掺杂多孔碳(SDAC-800)〔35〕 | 表面活性络合物 | SDAC-800 0.1 g/L,PDS 15 mmol/L,4-CP 80 mg/L,反应90 min | > 99% |
Xiaoguang DUAN等〔10〕比较了多种CNMs活化PDS对苯酚的降解效果,发现目标物去除率大体遵循:rGO>CMK>CNTs>>AC>ND.由图 1可知,ND是由纳米级sp3杂化金刚石核和表面无序的碳层组成,可利用的催化点位数量远少于石墨烯类材料〔10〕.AC发达的微孔结构使其具有较大的比表面积,但孔内传质严重限制了污染物的降解速率,使催化反应仅发生在碳表面或临近的边界层内〔36〕.相比之下,CNTs的高活性主要来自sp2杂化碳六元环上丰富的离域π电子和中空管束表面较低的传质阻力,借助氧化还原循环,可以提高沿壁面方向的电子传递效率,加速催化氧化反应〔3-4, 37〕.与之类似,CMK利用立体介孔结构为传质和反应提供了良好的空间路径,有利于提高催化活性〔8〕.作为典型的二维CNMs,rGO薄片的反应活性与其表面还原程度密切相关.采用密闭水热法等温和的还原方式,可以去除rGO表面部分含氧基团,显著提高大π共轭结构的完整性和薄片表面疏水性〔38〕.Xiaoxiao CHEN等〔39〕发现,通过精准调控表面含氧基团数量(C/O),可显著增强rGO对芳香类硝基化合物的吸附性能,达到商品化CNTs的10~50倍.经还原处理后,rGO薄片弯曲形成褶皱,化学活性明显提高,但碳层还原程度过高又会出现团聚现象,表面活性点位被掩蔽,催化和吸附性能均大幅降低〔40-41〕. ...
... 为应对上述挑战,CNMs/PS体系的后续研究应重点关注:(1)针对实际水体环境,开展预处理工序(如强化混凝等)优选,有效削减NOM含量,降低其对自由基的消耗.同时,将EPR等ROS定量测定方法与基于密度泛函理论(Density functional theory)的化学计算相结合,以强化表面催化氧化为目标,开展CNMs功能化设计与制备,提高体系的抗干扰能力〔16〕;(2)针对反应期间,CNMs表面Lewis碱基等供电子点位减少、含氧基团数量增多所导致的催化剂性能下降〔10, 70〕,研发高效低耗和易于操作的再生方法(如密闭热碱法等〔25〕),并开展工程化验证和技术经济分析;(3)针对CNMs原位催化氧化系统〔76〕,进一步探究碳层结构特性、膜分离操作、目标物种类(浓度)和溶液水质背景等对其处理效能的影响规律,并将中间产物毒性指标纳入技术考核体系,尝试采用生态净化方法有效控制潜在风险. ...
Activation of persulfates by graphitized nanodiamonds for removal of organic compounds
3
2016
... 对于某些CNMs/PS体系,使用电子自旋共振(EPR)无法监测到自由基产生,投加甲醇和叔丁醇等自由基掩蔽剂也不会显著削弱其除污效能,这说明表面催化氧化在非均相反应中占据了主导地位〔17〕.在表面催化氧化中,用于降解目标物的活性组分(ROS)主要包括表面活性络合物、络合态SO4·-、单线态氧(1O2)和电子转移等〔23〕.其中,嵌入sp2杂化碳晶格的石墨氮能够与相邻碳原子构成活性点位,并通过吸附和活化PMS分子,形成具有氧化还原活性的表面络合物〔24〕.当使用PDS作为氧化剂时,CNMs表面还会有络合态SO4·-生成,其不易受到甲醇等自由基掩蔽剂的干扰,但对碘离子(I-)非常敏感〔25〕.Xin CHENG等〔18〕发现,CNTs表面—C=O可与PDS形成过环氧加合物,并进一步分解产生1O2,在30 min内可去除水中约90%的2,4-二氯苯酚(2,4-DCP),期间并未出现大量SO4·-和·OH.此外,PMS在碱性条件下的自分解和PDS在CNTs表面的水解反应均会生成1O2〔26-27〕.在形成表面活性络合物的同时,CNMs还可以充当目标物(电子供体)与氧化剂(电子受体)之间的电子导体,构成复杂三元体系实现污染物降解,该过程可以使用计时电流法进行验证〔17〕. ...
... 〔17〕. ...
... The influence of NOM on the treatment performance of CNMs/PS system
Table 5 背景物质 | CNMs类型 | 目标物名称 | 优势ROS种类 | 实验条件 | 目标物去除率 |
腐殖酸(HA) | 900 ℃还原氧化石墨烯(rGO-900)〔60〕 | 苯酚 | 表面活性络合物 | rGO-900 0.05 g/L,PMS 6.5 mmol/L,苯酚20 mg/L,反应20 min | HA=0 mg/L,>99% HA=40 mg/L,>50% |
石墨化纳米金刚石(G-ND)〔17〕 | 苯酚 | 电子转移 | G-ND 0.1 g/L,PDS 1 mmol/L,苯酚0.01 mmol/L,反应30 min | HA=0 mg/L,>99% HA=10 mg/L,>90% |
超细石墨烯(PureG)〔53〕 | PP | SO4·-、·OH | PureG 0.5 g/L,PDS 20 mg/L,PP 1 mg/L,反应60 min | HA=0 mg/L,>90% HA=40 mg/L,>25% |

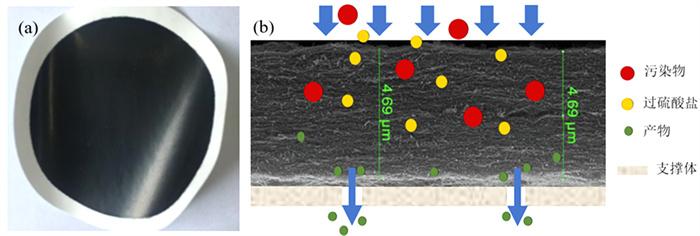

2.5 反应操作方式在实验室小试规模下,固相悬浮反应体系是运行CNMs/PS的最常用方法.将CNMs充分分散于溶液中可显著降低相间传质阻力,提高催化反应速率,但也容易导致纳米材料流失的问题,造成潜在的生态风险〔65-66〕.为解决上述问题,使用CNMs固定化技术,构建反应-分离一体化系统已成为该领域的研究热点,如表 6所示. ...
Non-photochemical production of singlet oxygen via activation of persulfate by carbon nanotubes
4
2017
... 在CNMs/PS体系中,污染物的降解途径可分为自由基反应和表面催化氧化两大类.其中,自由基反应是CNMs通过电子转移促进PS分子中O—O键断裂,产生SO4·-和·OH,并在均相中高效降解目标物的过程〔3〕.CNMs上独特的大π共轭结构对PS分子和芳香类化合物均具有很强的亲和力,有利于形成三元电子转移体系,诱导表面催化氧化的发生〔16-18〕.自由基反应与表面催化氧化的主要差异〔19-20〕如表 1所示. ...
... 对于某些CNMs/PS体系,使用电子自旋共振(EPR)无法监测到自由基产生,投加甲醇和叔丁醇等自由基掩蔽剂也不会显著削弱其除污效能,这说明表面催化氧化在非均相反应中占据了主导地位〔17〕.在表面催化氧化中,用于降解目标物的活性组分(ROS)主要包括表面活性络合物、络合态SO4·-、单线态氧(1O2)和电子转移等〔23〕.其中,嵌入sp2杂化碳晶格的石墨氮能够与相邻碳原子构成活性点位,并通过吸附和活化PMS分子,形成具有氧化还原活性的表面络合物〔24〕.当使用PDS作为氧化剂时,CNMs表面还会有络合态SO4·-生成,其不易受到甲醇等自由基掩蔽剂的干扰,但对碘离子(I-)非常敏感〔25〕.Xin CHENG等〔18〕发现,CNTs表面—C=O可与PDS形成过环氧加合物,并进一步分解产生1O2,在30 min内可去除水中约90%的2,4-二氯苯酚(2,4-DCP),期间并未出现大量SO4·-和·OH.此外,PMS在碱性条件下的自分解和PDS在CNTs表面的水解反应均会生成1O2〔26-27〕.在形成表面活性络合物的同时,CNMs还可以充当目标物(电子供体)与氧化剂(电子受体)之间的电子导体,构成复杂三元体系实现污染物降解,该过程可以使用计时电流法进行验证〔17〕. ...
... 一般认为,水中常见的Cl-、HCO3-/CO32-和NO2-等阴离子会对AOPs造成明显干扰,同时,溶液离子强度的增大会压缩碳表面双电层,导致Zeta电位降低,影响活性络合物的形成〔54〕.作为还原性物质,Cl-在消耗体系中SO4·-的同时,会生成·OH和氧化性较弱的Cl·、Cl2·-和HOCl·-,这使目标物降解路径更加多元化〔29, 55〕.Xiaoguang DUAN等〔29〕的研究表明,当Cl-浓度从0增至5 mmol/L时,退火纳米金刚石(AND-1000)活化PDS降解苯酚的反应速率常数k从0.084 min-1降至0.040 min-1,但随着Cl-浓度提高到20 mmol/L时,k返升至1.122 min-1,这说明高浓度Cl-可有效促进CNMs/PS体系中ROS的产生,如表 4所示.相比之下,HCO3-/CO32-对自由基和1O2前体物O2·-均具有很强的猝灭作用,导致CNTs/PS对2,4-二氯苯酚的去除率降低40%以上〔18, 27〕.需要注意的是,投加少量Cl-和HCO3-未必会对以表面催化氧化为主的CNMs/PS体系造成负面影响〔56-57〕,这应当结合ROS种类进行具体分析.此外,NO2-的影响不仅体现在与目标物竞争SO4·-方面,更应当关注有毒硝化副产物的潜在威胁〔58〕. ...
... The influence of inorganic ions on the treatment performance of CNMs/PS system
Table 4 背景物质 | CNMs类型 | 目标物名称 | 优势ROS种类 | 实验条件 | 目标物去除率 |
Cl- | 退火纳米金刚石(AND -1000)〔29〕 | 苯酚 | ·OH、络合态SO4·- | AND-1000 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应30 min | Cl-=0 mmol/L,>90% Cl-=5 mmol/L,>60% Cl-=20 mmol/L,>95% |
氮掺杂石墨烯(NG)〔59〕 | 磺胺甲恶唑(SMX) | 络合态SO4·- | NG 0.05 g/L,PDS 1 mmol/L,SMX 5 mg/L,反应60 min | Cl-=0 mmol/L,>99% Cl-=100 mmol/L,>99% |
CNTs〔56〕 | SMX | 表面活性络合物 | CNTs 0.1 g/L,PDS 500 μmol/L,SMX 10 μmol/L,反应60 min | Cl-=0 mmol/L,>60% Cl-=5 mmol/L,>55% |
600 ℃氮掺杂石墨烯(NG 600)〔24〕 | 磺乙酰胺(SAM) | 表面活性络合物、SO4·-、·OH | NG600 0.2 g/L,PMS 0.5 mmol/L,SAM 10 mg/L,反应50 min | Cl-=0 mg/L,>99% Cl-=100 mg/L,>95% |
HCO3·/CO32- CNTs〔18〕 | 2,4- DCP | 1O2 | CNTs 0.1 g/L,PDS 0.031 mmol/L,2,4-DCP 0.031 mmol/L,反应30 min | CO32-=0 mmol/L,>90% CO32-=6.2 mmol/L,>30% |
CNTs〔27〕 | 2,4-DCP | 1O2、电子转移 | CNTs 0.1 g/L,PDS 0.05 mmol/L,2,4-DCP 0.05 mmol/L,反应30 min | HCO3·=0 mmol/L,>99% HCO3·=5 mmol/L,>40% |
CNTs〔57〕 | 溴代苯酚(2-Brp) | 表面活性络合物 | CNTs 0.05 mg/L,PDS 500 μmol/L,2-Brp 10 μmol/L,反应40 min | HCO3·=0 mmol/L,>99% HCO3·=1 mmol/L,>99% |
900 ℃还原氧化石墨烯(rGO-900)〔60〕 | 苯酚 | 表面活性络合物 | rGO-900 0.05 g/L,PMS 6.5mmol/L,苯酚20 mg/L,反应20 min | HCO3·=0 mmol/L,>99% HCO3·=5 mmol/L,>45% |
2.4 背景有机物以天然有机物(NOM)为代表的背景物质对CNMs/PS体系的影响主要包括争夺表面活性点位、竞争ROS组分和干扰络合物形成等〔4, 61〕.作为优良的吸附剂,CNMs借助大π共轭结构对NOM表现出很强的静电亲和力.尽管NOM中羰基(—C=O)和邻位羟基(—OH)可以促进1O2形成〔26, 62〕,但考虑到竞争吸附、空间位阻和静电排斥等作用,NOM在CNMs表面的聚集或包覆仍将削弱对目标物的特异性吸附,阻碍PS分子参与形成活性络合物〔4, 61〕.另外,考虑到腐殖酸(HA)能够与SO4·-、·OH快速反应,反应速率常数分别为k(SO4·-+HA)=6.6×103 L/(mg·s),k(·OH+HA)=1.4×104 L/(mg·s),目标物降解所能利用的自由基数量势必减少〔63-64〕.由表 5可知,投加一定量HA后,rGO、G-ND和PureG活化PS的降解效率都出现了明显降低. ...
Grapheneand CNTs-based carbo-catalysts in persulfates activation: Material design and catalytic mechanisms
2
2018
... 在CNMs/PS体系中,污染物的降解途径可分为自由基反应和表面催化氧化两大类.其中,自由基反应是CNMs通过电子转移促进PS分子中O—O键断裂,产生SO4·-和·OH,并在均相中高效降解目标物的过程〔3〕.CNMs上独特的大π共轭结构对PS分子和芳香类化合物均具有很强的亲和力,有利于形成三元电子转移体系,诱导表面催化氧化的发生〔16-18〕.自由基反应与表面催化氧化的主要差异〔19-20〕如表 1所示. ...
... 有研究表明,CNMs活化PS产生的自由基主要源于〔7-8, 19〕:(1)碳表面缺陷点位的离域π电子,典型的有石墨烯薄片的锯齿状边缘;(2)Lewis碱基上的孤对电子,如羰基(—C=O)中氧原子、吡啶氮和吡咯氮等,见反应式(1);(3)N等杂原子嵌入sp2杂化碳晶格后提供的自由电子;(4)CNMs表面吸附的水分子和OH-在电子转移过程中生成·OH,见反应式(2). ...
Identifying the nonradical mechanism in the peroxymonosulfate activation process: Singlet oxygenation versus mediated electron transfer
1
2018
... 在CNMs/PS体系中,污染物的降解途径可分为自由基反应和表面催化氧化两大类.其中,自由基反应是CNMs通过电子转移促进PS分子中O—O键断裂,产生SO4·-和·OH,并在均相中高效降解目标物的过程〔3〕.CNMs上独特的大π共轭结构对PS分子和芳香类化合物均具有很强的亲和力,有利于形成三元电子转移体系,诱导表面催化氧化的发生〔16-18〕.自由基反应与表面催化氧化的主要差异〔19-20〕如表 1所示. ...
Promoted degradation of perfluorooctanic acid by persulfate when adding activated carbon
1
2013
... 相比于·OH,SO4·-的氧化电位更高、水中稳定性更好,更容易克服传质限制,在自由基反应中占据主导地位.比较特别的是,SO4·-能够降解·OH不能氧化的全氟辛酸(PFOA)〔21〕,但对硝基苯、对硝基苯甲酸等化合物的降解效果较差〔22〕. ...
Treatment of contaminated soils and groundwater using isco
1
2006
... 相比于·OH,SO4·-的氧化电位更高、水中稳定性更好,更容易克服传质限制,在自由基反应中占据主导地位.比较特别的是,SO4·-能够降解·OH不能氧化的全氟辛酸(PFOA)〔21〕,但对硝基苯、对硝基苯甲酸等化合物的降解效果较差〔22〕. ...
Nonradical reactions in environmental remediation processes: Uncertainty and challenges
1
2018
... 对于某些CNMs/PS体系,使用电子自旋共振(EPR)无法监测到自由基产生,投加甲醇和叔丁醇等自由基掩蔽剂也不会显著削弱其除污效能,这说明表面催化氧化在非均相反应中占据了主导地位〔17〕.在表面催化氧化中,用于降解目标物的活性组分(ROS)主要包括表面活性络合物、络合态SO4·-、单线态氧(1O2)和电子转移等〔23〕.其中,嵌入sp2杂化碳晶格的石墨氮能够与相邻碳原子构成活性点位,并通过吸附和活化PMS分子,形成具有氧化还原活性的表面络合物〔24〕.当使用PDS作为氧化剂时,CNMs表面还会有络合态SO4·-生成,其不易受到甲醇等自由基掩蔽剂的干扰,但对碘离子(I-)非常敏感〔25〕.Xin CHENG等〔18〕发现,CNTs表面—C=O可与PDS形成过环氧加合物,并进一步分解产生1O2,在30 min内可去除水中约90%的2,4-二氯苯酚(2,4-DCP),期间并未出现大量SO4·-和·OH.此外,PMS在碱性条件下的自分解和PDS在CNTs表面的水解反应均会生成1O2〔26-27〕.在形成表面活性络合物的同时,CNMs还可以充当目标物(电子供体)与氧化剂(电子受体)之间的电子导体,构成复杂三元体系实现污染物降解,该过程可以使用计时电流法进行验证〔17〕. ...
Enhancing sulfacetamide degradation by peroxymonosulfate activation with N-doped graphene produced through delicately-controlled nitrogen functionalization via tweaking thermal annealing processes
2
2018
... 对于某些CNMs/PS体系,使用电子自旋共振(EPR)无法监测到自由基产生,投加甲醇和叔丁醇等自由基掩蔽剂也不会显著削弱其除污效能,这说明表面催化氧化在非均相反应中占据了主导地位〔17〕.在表面催化氧化中,用于降解目标物的活性组分(ROS)主要包括表面活性络合物、络合态SO4·-、单线态氧(1O2)和电子转移等〔23〕.其中,嵌入sp2杂化碳晶格的石墨氮能够与相邻碳原子构成活性点位,并通过吸附和活化PMS分子,形成具有氧化还原活性的表面络合物〔24〕.当使用PDS作为氧化剂时,CNMs表面还会有络合态SO4·-生成,其不易受到甲醇等自由基掩蔽剂的干扰,但对碘离子(I-)非常敏感〔25〕.Xin CHENG等〔18〕发现,CNTs表面—C=O可与PDS形成过环氧加合物,并进一步分解产生1O2,在30 min内可去除水中约90%的2,4-二氯苯酚(2,4-DCP),期间并未出现大量SO4·-和·OH.此外,PMS在碱性条件下的自分解和PDS在CNTs表面的水解反应均会生成1O2〔26-27〕.在形成表面活性络合物的同时,CNMs还可以充当目标物(电子供体)与氧化剂(电子受体)之间的电子导体,构成复杂三元体系实现污染物降解,该过程可以使用计时电流法进行验证〔17〕. ...
... The influence of inorganic ions on the treatment performance of CNMs/PS system
Table 4 背景物质 | CNMs类型 | 目标物名称 | 优势ROS种类 | 实验条件 | 目标物去除率 |
Cl- | 退火纳米金刚石(AND -1000)〔29〕 | 苯酚 | ·OH、络合态SO4·- | AND-1000 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应30 min | Cl-=0 mmol/L,>90% Cl-=5 mmol/L,>60% Cl-=20 mmol/L,>95% |
氮掺杂石墨烯(NG)〔59〕 | 磺胺甲恶唑(SMX) | 络合态SO4·- | NG 0.05 g/L,PDS 1 mmol/L,SMX 5 mg/L,反应60 min | Cl-=0 mmol/L,>99% Cl-=100 mmol/L,>99% |
CNTs〔56〕 | SMX | 表面活性络合物 | CNTs 0.1 g/L,PDS 500 μmol/L,SMX 10 μmol/L,反应60 min | Cl-=0 mmol/L,>60% Cl-=5 mmol/L,>55% |
600 ℃氮掺杂石墨烯(NG 600)〔24〕 | 磺乙酰胺(SAM) | 表面活性络合物、SO4·-、·OH | NG600 0.2 g/L,PMS 0.5 mmol/L,SAM 10 mg/L,反应50 min | Cl-=0 mg/L,>99% Cl-=100 mg/L,>95% |
HCO3·/CO32- CNTs〔18〕 | 2,4- DCP | 1O2 | CNTs 0.1 g/L,PDS 0.031 mmol/L,2,4-DCP 0.031 mmol/L,反应30 min | CO32-=0 mmol/L,>90% CO32-=6.2 mmol/L,>30% |
CNTs〔27〕 | 2,4-DCP | 1O2、电子转移 | CNTs 0.1 g/L,PDS 0.05 mmol/L,2,4-DCP 0.05 mmol/L,反应30 min | HCO3·=0 mmol/L,>99% HCO3·=5 mmol/L,>40% |
CNTs〔57〕 | 溴代苯酚(2-Brp) | 表面活性络合物 | CNTs 0.05 mg/L,PDS 500 μmol/L,2-Brp 10 μmol/L,反应40 min | HCO3·=0 mmol/L,>99% HCO3·=1 mmol/L,>99% |
900 ℃还原氧化石墨烯(rGO-900)〔60〕 | 苯酚 | 表面活性络合物 | rGO-900 0.05 g/L,PMS 6.5mmol/L,苯酚20 mg/L,反应20 min | HCO3·=0 mmol/L,>99% HCO3·=5 mmol/L,>45% |
2.4 背景有机物以天然有机物(NOM)为代表的背景物质对CNMs/PS体系的影响主要包括争夺表面活性点位、竞争ROS组分和干扰络合物形成等〔4, 61〕.作为优良的吸附剂,CNMs借助大π共轭结构对NOM表现出很强的静电亲和力.尽管NOM中羰基(—C=O)和邻位羟基(—OH)可以促进1O2形成〔26, 62〕,但考虑到竞争吸附、空间位阻和静电排斥等作用,NOM在CNMs表面的聚集或包覆仍将削弱对目标物的特异性吸附,阻碍PS分子参与形成活性络合物〔4, 61〕.另外,考虑到腐殖酸(HA)能够与SO4·-、·OH快速反应,反应速率常数分别为k(SO4·-+HA)=6.6×103 L/(mg·s),k(·OH+HA)=1.4×104 L/(mg·s),目标物降解所能利用的自由基数量势必减少〔63-64〕.由表 5可知,投加一定量HA后,rGO、G-ND和PureG活化PS的降解效率都出现了明显降低. ...
Nitrogen-doped reduced graphene oxide as a bifunctional material for removing bisphenols: Synergistic effect between adsorption and catalysis
3
2015
... 对于某些CNMs/PS体系,使用电子自旋共振(EPR)无法监测到自由基产生,投加甲醇和叔丁醇等自由基掩蔽剂也不会显著削弱其除污效能,这说明表面催化氧化在非均相反应中占据了主导地位〔17〕.在表面催化氧化中,用于降解目标物的活性组分(ROS)主要包括表面活性络合物、络合态SO4·-、单线态氧(1O2)和电子转移等〔23〕.其中,嵌入sp2杂化碳晶格的石墨氮能够与相邻碳原子构成活性点位,并通过吸附和活化PMS分子,形成具有氧化还原活性的表面络合物〔24〕.当使用PDS作为氧化剂时,CNMs表面还会有络合态SO4·-生成,其不易受到甲醇等自由基掩蔽剂的干扰,但对碘离子(I-)非常敏感〔25〕.Xin CHENG等〔18〕发现,CNTs表面—C=O可与PDS形成过环氧加合物,并进一步分解产生1O2,在30 min内可去除水中约90%的2,4-二氯苯酚(2,4-DCP),期间并未出现大量SO4·-和·OH.此外,PMS在碱性条件下的自分解和PDS在CNTs表面的水解反应均会生成1O2〔26-27〕.在形成表面活性络合物的同时,CNMs还可以充当目标物(电子供体)与氧化剂(电子受体)之间的电子导体,构成复杂三元体系实现污染物降解,该过程可以使用计时电流法进行验证〔17〕. ...
... 在碳晶格中嵌入氮原子或在缺陷点位嫁接含氮官能团也是提高CNMs催化活性的重要途径.例如,Xiaobo WANG等〔25〕发现,氮掺杂rGO(N-rGO)对双酚A(BPA)的吸附能力较原始rGO提升了1.75倍,活化PDS降解BPA的表观降解速率常数(k)更是增大了约700倍.Jian KANG等〔31〕认为,高电负性的石墨氮在N-rGO/PDS降解磺胺氯哒嗪(SCP)的过程中扮演了催化反应中心的作用.类似地,吡咯氮被证明是氮掺杂羟基化碳纳米管(NH4NO3-CNTs-OH)活化PDS生成自由基的关键点位〔30〕.在氮掺杂的基础上,引入少量硫原子将进一步优化石墨氮周边碳原子的电子排布,形成新的活性点位〔42-43〕,但过多的硫原子又会破坏电荷平衡,导致催化性能下降〔44-45〕. ...
... 为应对上述挑战,CNMs/PS体系的后续研究应重点关注:(1)针对实际水体环境,开展预处理工序(如强化混凝等)优选,有效削减NOM含量,降低其对自由基的消耗.同时,将EPR等ROS定量测定方法与基于密度泛函理论(Density functional theory)的化学计算相结合,以强化表面催化氧化为目标,开展CNMs功能化设计与制备,提高体系的抗干扰能力〔16〕;(2)针对反应期间,CNMs表面Lewis碱基等供电子点位减少、含氧基团数量增多所导致的催化剂性能下降〔10, 70〕,研发高效低耗和易于操作的再生方法(如密闭热碱法等〔25〕),并开展工程化验证和技术经济分析;(3)针对CNMs原位催化氧化系统〔76〕,进一步探究碳层结构特性、膜分离操作、目标物种类(浓度)和溶液水质背景等对其处理效能的影响规律,并将中间产物毒性指标纳入技术考核体系,尝试采用生态净化方法有效控制潜在风险. ...
Activation of peroxymonosulfate by benzoquinone: A novel nonradical oxidation process
2
2015
... 对于某些CNMs/PS体系,使用电子自旋共振(EPR)无法监测到自由基产生,投加甲醇和叔丁醇等自由基掩蔽剂也不会显著削弱其除污效能,这说明表面催化氧化在非均相反应中占据了主导地位〔17〕.在表面催化氧化中,用于降解目标物的活性组分(ROS)主要包括表面活性络合物、络合态SO4·-、单线态氧(1O2)和电子转移等〔23〕.其中,嵌入sp2杂化碳晶格的石墨氮能够与相邻碳原子构成活性点位,并通过吸附和活化PMS分子,形成具有氧化还原活性的表面络合物〔24〕.当使用PDS作为氧化剂时,CNMs表面还会有络合态SO4·-生成,其不易受到甲醇等自由基掩蔽剂的干扰,但对碘离子(I-)非常敏感〔25〕.Xin CHENG等〔18〕发现,CNTs表面—C=O可与PDS形成过环氧加合物,并进一步分解产生1O2,在30 min内可去除水中约90%的2,4-二氯苯酚(2,4-DCP),期间并未出现大量SO4·-和·OH.此外,PMS在碱性条件下的自分解和PDS在CNTs表面的水解反应均会生成1O2〔26-27〕.在形成表面活性络合物的同时,CNMs还可以充当目标物(电子供体)与氧化剂(电子受体)之间的电子导体,构成复杂三元体系实现污染物降解,该过程可以使用计时电流法进行验证〔17〕. ...
... 以天然有机物(NOM)为代表的背景物质对CNMs/PS体系的影响主要包括争夺表面活性点位、竞争ROS组分和干扰络合物形成等〔4, 61〕.作为优良的吸附剂,CNMs借助大π共轭结构对NOM表现出很强的静电亲和力.尽管NOM中羰基(—C=O)和邻位羟基(—OH)可以促进1O2形成〔26, 62〕,但考虑到竞争吸附、空间位阻和静电排斥等作用,NOM在CNMs表面的聚集或包覆仍将削弱对目标物的特异性吸附,阻碍PS分子参与形成活性络合物〔4, 61〕.另外,考虑到腐殖酸(HA)能够与SO4·-、·OH快速反应,反应速率常数分别为k(SO4·-+HA)=6.6×103 L/(mg·s),k(·OH+HA)=1.4×104 L/(mg·s),目标物降解所能利用的自由基数量势必减少〔63-64〕.由表 5可知,投加一定量HA后,rGO、G-ND和PureG活化PS的降解效率都出现了明显降低. ...
Insights into the mechanism of nonradical reactions of persulfate activated by carbon nanotubes: Activation performance and structure-function relationship
4
2019
... 对于某些CNMs/PS体系,使用电子自旋共振(EPR)无法监测到自由基产生,投加甲醇和叔丁醇等自由基掩蔽剂也不会显著削弱其除污效能,这说明表面催化氧化在非均相反应中占据了主导地位〔17〕.在表面催化氧化中,用于降解目标物的活性组分(ROS)主要包括表面活性络合物、络合态SO4·-、单线态氧(1O2)和电子转移等〔23〕.其中,嵌入sp2杂化碳晶格的石墨氮能够与相邻碳原子构成活性点位,并通过吸附和活化PMS分子,形成具有氧化还原活性的表面络合物〔24〕.当使用PDS作为氧化剂时,CNMs表面还会有络合态SO4·-生成,其不易受到甲醇等自由基掩蔽剂的干扰,但对碘离子(I-)非常敏感〔25〕.Xin CHENG等〔18〕发现,CNTs表面—C=O可与PDS形成过环氧加合物,并进一步分解产生1O2,在30 min内可去除水中约90%的2,4-二氯苯酚(2,4-DCP),期间并未出现大量SO4·-和·OH.此外,PMS在碱性条件下的自分解和PDS在CNTs表面的水解反应均会生成1O2〔26-27〕.在形成表面活性络合物的同时,CNMs还可以充当目标物(电子供体)与氧化剂(电子受体)之间的电子导体,构成复杂三元体系实现污染物降解,该过程可以使用计时电流法进行验证〔17〕. ...
... The influence of solution pH on the treatment performance of CNMs/PS system
Table 3 最佳pH | CNMs类型 | 目标物名称 | 优势ROS种类 | 实验条件 | 目标物去除率 |
酸性条件 | 氮硫掺杂rGO(N,S-rGO)〔50〕 | 双酚A(BPA) | SO 4 ·-、·OH | N,S-rGO 0.05 g/L,PDS 0.9 mmol/L,BPA 20 μg/L,反应60 min | pH=3,>85% pH=6,>95% pH=11,>55% |
氮掺CNTs(N-CNTs)〔51〕 | 酸性橙7(AO7) | 络合态SO 4 ·- | N-CNTs 0.2 g/L,n(PMS)/n(AO7)=40/1,AO7 20 mg/L,反应30 min | pH=3,>95% pH=7,>80% pH=9,>70% |
中性条件 | CNTs〔52〕 | AO7 | ·OH、络合态SO 4 ·- | CNTs 0.2 g/L,n(PDS)/n(AO7)=20/1,AO7 20 mg/L,反应90 min | pH=3,>70% pH=7,>85% pH=9,>80% |
超细石墨烯(PureG)〔53〕 | 对羟基苯甲酸酯(PP) | SO 4 ·-、·OH | PureG 0.5 g/L,PDS 20 mg/L,PP 1 mg/L,反应120 min | pH=3,>50% pH=6.5,>80% pH=9,>40% |
氮硫掺杂rGO(N,S-rGO)〔50〕 | BPA | SO 4 ·-、·OH | N,S-rGO 0.05 g/L,PDS 0.9 mmol/L,BPA 20 μg/L,反应60 min | pH=3,>85% pH=6.6,>95% pH=11,>55% |
碱性条件 | CNTs〔27〕 | 2,4-二氯苯酚(2,4-DCP) | 1O 2、电子转移 | CNTs 0.1 g/L,PDS 0.05 mmol/L,2,4-DCP 0.05 mmol/L,反应10 min | pH=3,>80% pH=7,>95% pH=9,>99% |
2.3 无机盐离子一般认为,水中常见的Cl-、HCO3-/CO32-和NO2-等阴离子会对AOPs造成明显干扰,同时,溶液离子强度的增大会压缩碳表面双电层,导致Zeta电位降低,影响活性络合物的形成〔54〕.作为还原性物质,Cl-在消耗体系中SO4·-的同时,会生成·OH和氧化性较弱的Cl·、Cl2·-和HOCl·-,这使目标物降解路径更加多元化〔29, 55〕.Xiaoguang DUAN等〔29〕的研究表明,当Cl-浓度从0增至5 mmol/L时,退火纳米金刚石(AND-1000)活化PDS降解苯酚的反应速率常数k从0.084 min-1降至0.040 min-1,但随着Cl-浓度提高到20 mmol/L时,k返升至1.122 min-1,这说明高浓度Cl-可有效促进CNMs/PS体系中ROS的产生,如表 4所示.相比之下,HCO3-/CO32-对自由基和1O2前体物O2·-均具有很强的猝灭作用,导致CNTs/PS对2,4-二氯苯酚的去除率降低40%以上〔18, 27〕.需要注意的是,投加少量Cl-和HCO3-未必会对以表面催化氧化为主的CNMs/PS体系造成负面影响〔56-57〕,这应当结合ROS种类进行具体分析.此外,NO2-的影响不仅体现在与目标物竞争SO4·-方面,更应当关注有毒硝化副产物的潜在威胁〔58〕. ...
... 一般认为,水中常见的Cl-、HCO3-/CO32-和NO2-等阴离子会对AOPs造成明显干扰,同时,溶液离子强度的增大会压缩碳表面双电层,导致Zeta电位降低,影响活性络合物的形成〔54〕.作为还原性物质,Cl-在消耗体系中SO4·-的同时,会生成·OH和氧化性较弱的Cl·、Cl2·-和HOCl·-,这使目标物降解路径更加多元化〔29, 55〕.Xiaoguang DUAN等〔29〕的研究表明,当Cl-浓度从0增至5 mmol/L时,退火纳米金刚石(AND-1000)活化PDS降解苯酚的反应速率常数k从0.084 min-1降至0.040 min-1,但随着Cl-浓度提高到20 mmol/L时,k返升至1.122 min-1,这说明高浓度Cl-可有效促进CNMs/PS体系中ROS的产生,如表 4所示.相比之下,HCO3-/CO32-对自由基和1O2前体物O2·-均具有很强的猝灭作用,导致CNTs/PS对2,4-二氯苯酚的去除率降低40%以上〔18, 27〕.需要注意的是,投加少量Cl-和HCO3-未必会对以表面催化氧化为主的CNMs/PS体系造成负面影响〔56-57〕,这应当结合ROS种类进行具体分析.此外,NO2-的影响不仅体现在与目标物竞争SO4·-方面,更应当关注有毒硝化副产物的潜在威胁〔58〕. ...
... The influence of inorganic ions on the treatment performance of CNMs/PS system
Table 4 背景物质 | CNMs类型 | 目标物名称 | 优势ROS种类 | 实验条件 | 目标物去除率 |
Cl- | 退火纳米金刚石(AND -1000)〔29〕 | 苯酚 | ·OH、络合态SO4·- | AND-1000 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应30 min | Cl-=0 mmol/L,>90% Cl-=5 mmol/L,>60% Cl-=20 mmol/L,>95% |
氮掺杂石墨烯(NG)〔59〕 | 磺胺甲恶唑(SMX) | 络合态SO4·- | NG 0.05 g/L,PDS 1 mmol/L,SMX 5 mg/L,反应60 min | Cl-=0 mmol/L,>99% Cl-=100 mmol/L,>99% |
CNTs〔56〕 | SMX | 表面活性络合物 | CNTs 0.1 g/L,PDS 500 μmol/L,SMX 10 μmol/L,反应60 min | Cl-=0 mmol/L,>60% Cl-=5 mmol/L,>55% |
600 ℃氮掺杂石墨烯(NG 600)〔24〕 | 磺乙酰胺(SAM) | 表面活性络合物、SO4·-、·OH | NG600 0.2 g/L,PMS 0.5 mmol/L,SAM 10 mg/L,反应50 min | Cl-=0 mg/L,>99% Cl-=100 mg/L,>95% |
HCO3·/CO32- CNTs〔18〕 | 2,4- DCP | 1O2 | CNTs 0.1 g/L,PDS 0.031 mmol/L,2,4-DCP 0.031 mmol/L,反应30 min | CO32-=0 mmol/L,>90% CO32-=6.2 mmol/L,>30% |
CNTs〔27〕 | 2,4-DCP | 1O2、电子转移 | CNTs 0.1 g/L,PDS 0.05 mmol/L,2,4-DCP 0.05 mmol/L,反应30 min | HCO3·=0 mmol/L,>99% HCO3·=5 mmol/L,>40% |
CNTs〔57〕 | 溴代苯酚(2-Brp) | 表面活性络合物 | CNTs 0.05 mg/L,PDS 500 μmol/L,2-Brp 10 μmol/L,反应40 min | HCO3·=0 mmol/L,>99% HCO3·=1 mmol/L,>99% |
900 ℃还原氧化石墨烯(rGO-900)〔60〕 | 苯酚 | 表面活性络合物 | rGO-900 0.05 g/L,PMS 6.5mmol/L,苯酚20 mg/L,反应20 min | HCO3·=0 mmol/L,>99% HCO3·=5 mmol/L,>45% |
2.4 背景有机物以天然有机物(NOM)为代表的背景物质对CNMs/PS体系的影响主要包括争夺表面活性点位、竞争ROS组分和干扰络合物形成等〔4, 61〕.作为优良的吸附剂,CNMs借助大π共轭结构对NOM表现出很强的静电亲和力.尽管NOM中羰基(—C=O)和邻位羟基(—OH)可以促进1O2形成〔26, 62〕,但考虑到竞争吸附、空间位阻和静电排斥等作用,NOM在CNMs表面的聚集或包覆仍将削弱对目标物的特异性吸附,阻碍PS分子参与形成活性络合物〔4, 61〕.另外,考虑到腐殖酸(HA)能够与SO4·-、·OH快速反应,反应速率常数分别为k(SO4·-+HA)=6.6×103 L/(mg·s),k(·OH+HA)=1.4×104 L/(mg·s),目标物降解所能利用的自由基数量势必减少〔63-64〕.由表 5可知,投加一定量HA后,rGO、G-ND和PureG活化PS的降解效率都出现了明显降低. ...
Metal-free activation of persulfate by cubic mesoporous carbons for catalytic oxidation via radical and nonradical processes
2
2018
... 在多数CNMs/PS体系中,表面催化氧化与自由基反应是同时存在的,如图 1所示.例如,Xiaoguang DUAN等〔28〕发现,CMK-8型有序介孔碳不仅能够利用离域π电子和表面—C=O活化PDS产生SO4·-,还可以利用sp2杂化碳与PDS分子形成络合态SO4·-,两者共同作用实现目标物的高效降解和最终矿化. ...
... The influence of CNMs type on the treatment performance of CNM: /PS system
Table 2 目标物名称 | CNMs类型 | 优势ROS种类 | 实验条件 | 目标物去除率 |
苯酚 | AC〔10〕 | SO 4 ·- | AC 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应180 min | 44.9% |
ND〔10〕 | — | ND 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应180 min | 39.5% |
退火纳米金刚石(AND-1000)〔29〕 | ·OH、络合态SO 4 ·- | AND-1000 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应180 min | > 99% |
CNTs〔16〕 | 表面活性络合物 | CNTs 0.1 g/L,PMS 1 mmol/L,苯酚0.1 mmol/L,反应60 min | > 99% |
CMK-8〔28〕 | SO 4 ·-、络合态SO 4 ·- | CMK-8 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应60 min | > 99% |
2,4,4’-三羟基二苯甲酮(2,4,4'-HBP) | 羟基化CNTsCNTs-OH)〔30〕 | ·OH、络合态SO 4 ·- | CNTs-OH 0.1 g/L,PDS 21.7 mmol/L,2,4,4’-HBP 43.5 μmol/L,反应120 min | 约89% |
氮掺杂羟基化CNTs(NH 4NO 3- CNTs-OH)〔30〕 | ·OH、络合态SO 4 ·- | NH 4NO 3-CNTs-OH 0.1 g/L,PDS 21.7 mmol/L,2,4,4’-HBP 43.5 μmol/L,反应120 min | > 99% |
磺胺氯哒嗪(SCP) | rGO〔31〕 | SO 4 ·-、·OH | rGO 0.2 g/L,PDS 2 g/L,SCP 20 mg/L,反应180 min | > 50% |
N-rGO〔31〕 | SO 4 ·-、·OH | N-rGO 0.2 g/L,PDS 2 g/L,SCP 20 mg/L,反应180 min | > 99% |
活性黑5(RBK5) | 石墨烯(GE)〔32〕 | 络合态SO 4 ·-、·OH | GE 1.5 g/L,PMS 0.3 g/L,RBK5 5 mg/L,反应15 min | 约91.5% |
氮掺杂石墨烯(NG)〔32〕 | 络合态SO 4 ·-、·OH | NG 1.5 g/L,PMS 0.3 g/L,RBK5 5 mg/L,反应15 min | 约97.9% |
四环素(TeC) | 700 ℃氮硫掺杂多孔碳(SNCs-700)〔33〕 | 1O 2、电子转移 | SNCs-700 0.4 g/L,PDS 2 mmol/L,TeC 0.02 mmol/L,反应60 min | 约81.4% |
800 ℃氮硫掺杂多孔碳(SNCs-800)〔33〕 | 1O 2、电子转移 | SNCs-800 0.4 g/L,PDS 2 mmol/L,TeC 0.02 mmol/L,反应60 min | > 90% |
4-氯苯酚(4-CP) | CNTs〔34〕 | 1O 2、络合态SO 4 ·- | CNTs 0.2 g/L,PMS 1 mmol/L,4-CP 0.1 mmol/L,反应60 min | > 90% |
800℃硫掺杂多孔碳(SDAC-800)〔35〕 | 表面活性络合物 | SDAC-800 0.1 g/L,PDS 15 mmol/L,4-CP 80 mg/L,反应90 min | > 99% |
Xiaoguang DUAN等〔10〕比较了多种CNMs活化PDS对苯酚的降解效果,发现目标物去除率大体遵循:rGO>CMK>CNTs>>AC>ND.由图 1可知,ND是由纳米级sp3杂化金刚石核和表面无序的碳层组成,可利用的催化点位数量远少于石墨烯类材料〔10〕.AC发达的微孔结构使其具有较大的比表面积,但孔内传质严重限制了污染物的降解速率,使催化反应仅发生在碳表面或临近的边界层内〔36〕.相比之下,CNTs的高活性主要来自sp2杂化碳六元环上丰富的离域π电子和中空管束表面较低的传质阻力,借助氧化还原循环,可以提高沿壁面方向的电子传递效率,加速催化氧化反应〔3-4, 37〕.与之类似,CMK利用立体介孔结构为传质和反应提供了良好的空间路径,有利于提高催化活性〔8〕.作为典型的二维CNMs,rGO薄片的反应活性与其表面还原程度密切相关.采用密闭水热法等温和的还原方式,可以去除rGO表面部分含氧基团,显著提高大π共轭结构的完整性和薄片表面疏水性〔38〕.Xiaoxiao CHEN等〔39〕发现,通过精准调控表面含氧基团数量(C/O),可显著增强rGO对芳香类硝基化合物的吸附性能,达到商品化CNTs的10~50倍.经还原处理后,rGO薄片弯曲形成褶皱,化学活性明显提高,但碳层还原程度过高又会出现团聚现象,表面活性点位被掩蔽,催化和吸附性能均大幅降低〔40-41〕. ...
Surface controlled generation of reactive radicals from persulfate by carbocatalysis on nanodiamonds
4
2016
... The influence of CNMs type on the treatment performance of CNM: /PS system
Table 2 目标物名称 | CNMs类型 | 优势ROS种类 | 实验条件 | 目标物去除率 |
苯酚 | AC〔10〕 | SO 4 ·- | AC 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应180 min | 44.9% |
ND〔10〕 | — | ND 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应180 min | 39.5% |
退火纳米金刚石(AND-1000)〔29〕 | ·OH、络合态SO 4 ·- | AND-1000 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应180 min | > 99% |
CNTs〔16〕 | 表面活性络合物 | CNTs 0.1 g/L,PMS 1 mmol/L,苯酚0.1 mmol/L,反应60 min | > 99% |
CMK-8〔28〕 | SO 4 ·-、络合态SO 4 ·- | CMK-8 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应60 min | > 99% |
2,4,4’-三羟基二苯甲酮(2,4,4'-HBP) | 羟基化CNTsCNTs-OH)〔30〕 | ·OH、络合态SO 4 ·- | CNTs-OH 0.1 g/L,PDS 21.7 mmol/L,2,4,4’-HBP 43.5 μmol/L,反应120 min | 约89% |
氮掺杂羟基化CNTs(NH 4NO 3- CNTs-OH)〔30〕 | ·OH、络合态SO 4 ·- | NH 4NO 3-CNTs-OH 0.1 g/L,PDS 21.7 mmol/L,2,4,4’-HBP 43.5 μmol/L,反应120 min | > 99% |
磺胺氯哒嗪(SCP) | rGO〔31〕 | SO 4 ·-、·OH | rGO 0.2 g/L,PDS 2 g/L,SCP 20 mg/L,反应180 min | > 50% |
N-rGO〔31〕 | SO 4 ·-、·OH | N-rGO 0.2 g/L,PDS 2 g/L,SCP 20 mg/L,反应180 min | > 99% |
活性黑5(RBK5) | 石墨烯(GE)〔32〕 | 络合态SO 4 ·-、·OH | GE 1.5 g/L,PMS 0.3 g/L,RBK5 5 mg/L,反应15 min | 约91.5% |
氮掺杂石墨烯(NG)〔32〕 | 络合态SO 4 ·-、·OH | NG 1.5 g/L,PMS 0.3 g/L,RBK5 5 mg/L,反应15 min | 约97.9% |
四环素(TeC) | 700 ℃氮硫掺杂多孔碳(SNCs-700)〔33〕 | 1O 2、电子转移 | SNCs-700 0.4 g/L,PDS 2 mmol/L,TeC 0.02 mmol/L,反应60 min | 约81.4% |
800 ℃氮硫掺杂多孔碳(SNCs-800)〔33〕 | 1O 2、电子转移 | SNCs-800 0.4 g/L,PDS 2 mmol/L,TeC 0.02 mmol/L,反应60 min | > 90% |
4-氯苯酚(4-CP) | CNTs〔34〕 | 1O 2、络合态SO 4 ·- | CNTs 0.2 g/L,PMS 1 mmol/L,4-CP 0.1 mmol/L,反应60 min | > 90% |
800℃硫掺杂多孔碳(SDAC-800)〔35〕 | 表面活性络合物 | SDAC-800 0.1 g/L,PDS 15 mmol/L,4-CP 80 mg/L,反应90 min | > 99% |
Xiaoguang DUAN等〔10〕比较了多种CNMs活化PDS对苯酚的降解效果,发现目标物去除率大体遵循:rGO>CMK>CNTs>>AC>ND.由图 1可知,ND是由纳米级sp3杂化金刚石核和表面无序的碳层组成,可利用的催化点位数量远少于石墨烯类材料〔10〕.AC发达的微孔结构使其具有较大的比表面积,但孔内传质严重限制了污染物的降解速率,使催化反应仅发生在碳表面或临近的边界层内〔36〕.相比之下,CNTs的高活性主要来自sp2杂化碳六元环上丰富的离域π电子和中空管束表面较低的传质阻力,借助氧化还原循环,可以提高沿壁面方向的电子传递效率,加速催化氧化反应〔3-4, 37〕.与之类似,CMK利用立体介孔结构为传质和反应提供了良好的空间路径,有利于提高催化活性〔8〕.作为典型的二维CNMs,rGO薄片的反应活性与其表面还原程度密切相关.采用密闭水热法等温和的还原方式,可以去除rGO表面部分含氧基团,显著提高大π共轭结构的完整性和薄片表面疏水性〔38〕.Xiaoxiao CHEN等〔39〕发现,通过精准调控表面含氧基团数量(C/O),可显著增强rGO对芳香类硝基化合物的吸附性能,达到商品化CNTs的10~50倍.经还原处理后,rGO薄片弯曲形成褶皱,化学活性明显提高,但碳层还原程度过高又会出现团聚现象,表面活性点位被掩蔽,催化和吸附性能均大幅降低〔40-41〕. ...
... 一般认为,水中常见的Cl-、HCO3-/CO32-和NO2-等阴离子会对AOPs造成明显干扰,同时,溶液离子强度的增大会压缩碳表面双电层,导致Zeta电位降低,影响活性络合物的形成〔54〕.作为还原性物质,Cl-在消耗体系中SO4·-的同时,会生成·OH和氧化性较弱的Cl·、Cl2·-和HOCl·-,这使目标物降解路径更加多元化〔29, 55〕.Xiaoguang DUAN等〔29〕的研究表明,当Cl-浓度从0增至5 mmol/L时,退火纳米金刚石(AND-1000)活化PDS降解苯酚的反应速率常数k从0.084 min-1降至0.040 min-1,但随着Cl-浓度提高到20 mmol/L时,k返升至1.122 min-1,这说明高浓度Cl-可有效促进CNMs/PS体系中ROS的产生,如表 4所示.相比之下,HCO3-/CO32-对自由基和1O2前体物O2·-均具有很强的猝灭作用,导致CNTs/PS对2,4-二氯苯酚的去除率降低40%以上〔18, 27〕.需要注意的是,投加少量Cl-和HCO3-未必会对以表面催化氧化为主的CNMs/PS体系造成负面影响〔56-57〕,这应当结合ROS种类进行具体分析.此外,NO2-的影响不仅体现在与目标物竞争SO4·-方面,更应当关注有毒硝化副产物的潜在威胁〔58〕. ...
... 〔29〕的研究表明,当Cl-浓度从0增至5 mmol/L时,退火纳米金刚石(AND-1000)活化PDS降解苯酚的反应速率常数k从0.084 min-1降至0.040 min-1,但随着Cl-浓度提高到20 mmol/L时,k返升至1.122 min-1,这说明高浓度Cl-可有效促进CNMs/PS体系中ROS的产生,如表 4所示.相比之下,HCO3-/CO32-对自由基和1O2前体物O2·-均具有很强的猝灭作用,导致CNTs/PS对2,4-二氯苯酚的去除率降低40%以上〔18, 27〕.需要注意的是,投加少量Cl-和HCO3-未必会对以表面催化氧化为主的CNMs/PS体系造成负面影响〔56-57〕,这应当结合ROS种类进行具体分析.此外,NO2-的影响不仅体现在与目标物竞争SO4·-方面,更应当关注有毒硝化副产物的潜在威胁〔58〕. ...
... The influence of inorganic ions on the treatment performance of CNMs/PS system
Table 4 背景物质 | CNMs类型 | 目标物名称 | 优势ROS种类 | 实验条件 | 目标物去除率 |
Cl- | 退火纳米金刚石(AND -1000)〔29〕 | 苯酚 | ·OH、络合态SO4·- | AND-1000 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应30 min | Cl-=0 mmol/L,>90% Cl-=5 mmol/L,>60% Cl-=20 mmol/L,>95% |
氮掺杂石墨烯(NG)〔59〕 | 磺胺甲恶唑(SMX) | 络合态SO4·- | NG 0.05 g/L,PDS 1 mmol/L,SMX 5 mg/L,反应60 min | Cl-=0 mmol/L,>99% Cl-=100 mmol/L,>99% |
CNTs〔56〕 | SMX | 表面活性络合物 | CNTs 0.1 g/L,PDS 500 μmol/L,SMX 10 μmol/L,反应60 min | Cl-=0 mmol/L,>60% Cl-=5 mmol/L,>55% |
600 ℃氮掺杂石墨烯(NG 600)〔24〕 | 磺乙酰胺(SAM) | 表面活性络合物、SO4·-、·OH | NG600 0.2 g/L,PMS 0.5 mmol/L,SAM 10 mg/L,反应50 min | Cl-=0 mg/L,>99% Cl-=100 mg/L,>95% |
HCO3·/CO32- CNTs〔18〕 | 2,4- DCP | 1O2 | CNTs 0.1 g/L,PDS 0.031 mmol/L,2,4-DCP 0.031 mmol/L,反应30 min | CO32-=0 mmol/L,>90% CO32-=6.2 mmol/L,>30% |
CNTs〔27〕 | 2,4-DCP | 1O2、电子转移 | CNTs 0.1 g/L,PDS 0.05 mmol/L,2,4-DCP 0.05 mmol/L,反应30 min | HCO3·=0 mmol/L,>99% HCO3·=5 mmol/L,>40% |
CNTs〔57〕 | 溴代苯酚(2-Brp) | 表面活性络合物 | CNTs 0.05 mg/L,PDS 500 μmol/L,2-Brp 10 μmol/L,反应40 min | HCO3·=0 mmol/L,>99% HCO3·=1 mmol/L,>99% |
900 ℃还原氧化石墨烯(rGO-900)〔60〕 | 苯酚 | 表面活性络合物 | rGO-900 0.05 g/L,PMS 6.5mmol/L,苯酚20 mg/L,反应20 min | HCO3·=0 mmol/L,>99% HCO3·=5 mmol/L,>45% |
2.4 背景有机物以天然有机物(NOM)为代表的背景物质对CNMs/PS体系的影响主要包括争夺表面活性点位、竞争ROS组分和干扰络合物形成等〔4, 61〕.作为优良的吸附剂,CNMs借助大π共轭结构对NOM表现出很强的静电亲和力.尽管NOM中羰基(—C=O)和邻位羟基(—OH)可以促进1O2形成〔26, 62〕,但考虑到竞争吸附、空间位阻和静电排斥等作用,NOM在CNMs表面的聚集或包覆仍将削弱对目标物的特异性吸附,阻碍PS分子参与形成活性络合物〔4, 61〕.另外,考虑到腐殖酸(HA)能够与SO4·-、·OH快速反应,反应速率常数分别为k(SO4·-+HA)=6.6×103 L/(mg·s),k(·OH+HA)=1.4×104 L/(mg·s),目标物降解所能利用的自由基数量势必减少〔63-64〕.由表 5可知,投加一定量HA后,rGO、G-ND和PureG活化PS的降解效率都出现了明显降低. ...
Degradation of aqueous 2, 4, 4'-trihydroxybenzophenone by persulfate activated with nitrogen doped carbonaceous materials and the formation of dimer products
3
2018
... The influence of CNMs type on the treatment performance of CNM: /PS system
Table 2 目标物名称 | CNMs类型 | 优势ROS种类 | 实验条件 | 目标物去除率 |
苯酚 | AC〔10〕 | SO 4 ·- | AC 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应180 min | 44.9% |
ND〔10〕 | — | ND 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应180 min | 39.5% |
退火纳米金刚石(AND-1000)〔29〕 | ·OH、络合态SO 4 ·- | AND-1000 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应180 min | > 99% |
CNTs〔16〕 | 表面活性络合物 | CNTs 0.1 g/L,PMS 1 mmol/L,苯酚0.1 mmol/L,反应60 min | > 99% |
CMK-8〔28〕 | SO 4 ·-、络合态SO 4 ·- | CMK-8 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应60 min | > 99% |
2,4,4’-三羟基二苯甲酮(2,4,4'-HBP) | 羟基化CNTsCNTs-OH)〔30〕 | ·OH、络合态SO 4 ·- | CNTs-OH 0.1 g/L,PDS 21.7 mmol/L,2,4,4’-HBP 43.5 μmol/L,反应120 min | 约89% |
氮掺杂羟基化CNTs(NH 4NO 3- CNTs-OH)〔30〕 | ·OH、络合态SO 4 ·- | NH 4NO 3-CNTs-OH 0.1 g/L,PDS 21.7 mmol/L,2,4,4’-HBP 43.5 μmol/L,反应120 min | > 99% |
磺胺氯哒嗪(SCP) | rGO〔31〕 | SO 4 ·-、·OH | rGO 0.2 g/L,PDS 2 g/L,SCP 20 mg/L,反应180 min | > 50% |
N-rGO〔31〕 | SO 4 ·-、·OH | N-rGO 0.2 g/L,PDS 2 g/L,SCP 20 mg/L,反应180 min | > 99% |
活性黑5(RBK5) | 石墨烯(GE)〔32〕 | 络合态SO 4 ·-、·OH | GE 1.5 g/L,PMS 0.3 g/L,RBK5 5 mg/L,反应15 min | 约91.5% |
氮掺杂石墨烯(NG)〔32〕 | 络合态SO 4 ·-、·OH | NG 1.5 g/L,PMS 0.3 g/L,RBK5 5 mg/L,反应15 min | 约97.9% |
四环素(TeC) | 700 ℃氮硫掺杂多孔碳(SNCs-700)〔33〕 | 1O 2、电子转移 | SNCs-700 0.4 g/L,PDS 2 mmol/L,TeC 0.02 mmol/L,反应60 min | 约81.4% |
800 ℃氮硫掺杂多孔碳(SNCs-800)〔33〕 | 1O 2、电子转移 | SNCs-800 0.4 g/L,PDS 2 mmol/L,TeC 0.02 mmol/L,反应60 min | > 90% |
4-氯苯酚(4-CP) | CNTs〔34〕 | 1O 2、络合态SO 4 ·- | CNTs 0.2 g/L,PMS 1 mmol/L,4-CP 0.1 mmol/L,反应60 min | > 90% |
800℃硫掺杂多孔碳(SDAC-800)〔35〕 | 表面活性络合物 | SDAC-800 0.1 g/L,PDS 15 mmol/L,4-CP 80 mg/L,反应90 min | > 99% |
Xiaoguang DUAN等〔10〕比较了多种CNMs活化PDS对苯酚的降解效果,发现目标物去除率大体遵循:rGO>CMK>CNTs>>AC>ND.由图 1可知,ND是由纳米级sp3杂化金刚石核和表面无序的碳层组成,可利用的催化点位数量远少于石墨烯类材料〔10〕.AC发达的微孔结构使其具有较大的比表面积,但孔内传质严重限制了污染物的降解速率,使催化反应仅发生在碳表面或临近的边界层内〔36〕.相比之下,CNTs的高活性主要来自sp2杂化碳六元环上丰富的离域π电子和中空管束表面较低的传质阻力,借助氧化还原循环,可以提高沿壁面方向的电子传递效率,加速催化氧化反应〔3-4, 37〕.与之类似,CMK利用立体介孔结构为传质和反应提供了良好的空间路径,有利于提高催化活性〔8〕.作为典型的二维CNMs,rGO薄片的反应活性与其表面还原程度密切相关.采用密闭水热法等温和的还原方式,可以去除rGO表面部分含氧基团,显著提高大π共轭结构的完整性和薄片表面疏水性〔38〕.Xiaoxiao CHEN等〔39〕发现,通过精准调控表面含氧基团数量(C/O),可显著增强rGO对芳香类硝基化合物的吸附性能,达到商品化CNTs的10~50倍.经还原处理后,rGO薄片弯曲形成褶皱,化学活性明显提高,但碳层还原程度过高又会出现团聚现象,表面活性点位被掩蔽,催化和吸附性能均大幅降低〔40-41〕. ...
... 〔
30〕
·OH、络合态SO 4 ·- | NH 4NO 3-CNTs-OH 0.1 g/L,PDS 21.7 mmol/L,2,4,4’-HBP 43.5 μmol/L,反应120 min | > 99% | 磺胺氯哒嗪(SCP) | rGO〔31〕 | SO 4 ·-、·OH | rGO 0.2 g/L,PDS 2 g/L,SCP 20 mg/L,反应180 min | > 50% |
N-rGO〔31〕 | SO 4 ·-、·OH | N-rGO 0.2 g/L,PDS 2 g/L,SCP 20 mg/L,反应180 min | > 99% |
活性黑5(RBK5) | 石墨烯(GE)〔32〕 | 络合态SO 4 ·-、·OH | GE 1.5 g/L,PMS 0.3 g/L,RBK5 5 mg/L,反应15 min | 约91.5% |
氮掺杂石墨烯(NG)〔32〕 | 络合态SO 4 ·-、·OH | NG 1.5 g/L,PMS 0.3 g/L,RBK5 5 mg/L,反应15 min | 约97.9% |
四环素(TeC) | 700 ℃氮硫掺杂多孔碳(SNCs-700)〔33〕 | 1O 2、电子转移 | SNCs-700 0.4 g/L,PDS 2 mmol/L,TeC 0.02 mmol/L,反应60 min | 约81.4% |
800 ℃氮硫掺杂多孔碳(SNCs-800)〔33〕 | 1O 2、电子转移 | SNCs-800 0.4 g/L,PDS 2 mmol/L,TeC 0.02 mmol/L,反应60 min | > 90% |
4-氯苯酚(4-CP) | CNTs〔34〕 | 1O 2、络合态SO 4 ·- | CNTs 0.2 g/L,PMS 1 mmol/L,4-CP 0.1 mmol/L,反应60 min | > 90% |
800℃硫掺杂多孔碳(SDAC-800)〔35〕 | 表面活性络合物 | SDAC-800 0.1 g/L,PDS 15 mmol/L,4-CP 80 mg/L,反应90 min | > 99% |
Xiaoguang DUAN等〔10〕比较了多种CNMs活化PDS对苯酚的降解效果,发现目标物去除率大体遵循:rGO>CMK>CNTs>>AC>ND.由图 1可知,ND是由纳米级sp3杂化金刚石核和表面无序的碳层组成,可利用的催化点位数量远少于石墨烯类材料〔10〕.AC发达的微孔结构使其具有较大的比表面积,但孔内传质严重限制了污染物的降解速率,使催化反应仅发生在碳表面或临近的边界层内〔36〕.相比之下,CNTs的高活性主要来自sp2杂化碳六元环上丰富的离域π电子和中空管束表面较低的传质阻力,借助氧化还原循环,可以提高沿壁面方向的电子传递效率,加速催化氧化反应〔3-4, 37〕.与之类似,CMK利用立体介孔结构为传质和反应提供了良好的空间路径,有利于提高催化活性〔8〕.作为典型的二维CNMs,rGO薄片的反应活性与其表面还原程度密切相关.采用密闭水热法等温和的还原方式,可以去除rGO表面部分含氧基团,显著提高大π共轭结构的完整性和薄片表面疏水性〔38〕.Xiaoxiao CHEN等〔39〕发现,通过精准调控表面含氧基团数量(C/O),可显著增强rGO对芳香类硝基化合物的吸附性能,达到商品化CNTs的10~50倍.经还原处理后,rGO薄片弯曲形成褶皱,化学活性明显提高,但碳层还原程度过高又会出现团聚现象,表面活性点位被掩蔽,催化和吸附性能均大幅降低〔40-41〕. ...
... 在碳晶格中嵌入氮原子或在缺陷点位嫁接含氮官能团也是提高CNMs催化活性的重要途径.例如,Xiaobo WANG等〔25〕发现,氮掺杂rGO(N-rGO)对双酚A(BPA)的吸附能力较原始rGO提升了1.75倍,活化PDS降解BPA的表观降解速率常数(k)更是增大了约700倍.Jian KANG等〔31〕认为,高电负性的石墨氮在N-rGO/PDS降解磺胺氯哒嗪(SCP)的过程中扮演了催化反应中心的作用.类似地,吡咯氮被证明是氮掺杂羟基化碳纳米管(NH4NO3-CNTs-OH)活化PDS生成自由基的关键点位〔30〕.在氮掺杂的基础上,引入少量硫原子将进一步优化石墨氮周边碳原子的电子排布,形成新的活性点位〔42-43〕,但过多的硫原子又会破坏电荷平衡,导致催化性能下降〔44-45〕. ...
Carbocatalytic activation of persulfate for removal of antibiotics in water solutions
3
2016
... The influence of CNMs type on the treatment performance of CNM: /PS system
Table 2 目标物名称 | CNMs类型 | 优势ROS种类 | 实验条件 | 目标物去除率 |
苯酚 | AC〔10〕 | SO 4 ·- | AC 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应180 min | 44.9% |
ND〔10〕 | — | ND 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应180 min | 39.5% |
退火纳米金刚石(AND-1000)〔29〕 | ·OH、络合态SO 4 ·- | AND-1000 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应180 min | > 99% |
CNTs〔16〕 | 表面活性络合物 | CNTs 0.1 g/L,PMS 1 mmol/L,苯酚0.1 mmol/L,反应60 min | > 99% |
CMK-8〔28〕 | SO 4 ·-、络合态SO 4 ·- | CMK-8 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应60 min | > 99% |
2,4,4’-三羟基二苯甲酮(2,4,4'-HBP) | 羟基化CNTsCNTs-OH)〔30〕 | ·OH、络合态SO 4 ·- | CNTs-OH 0.1 g/L,PDS 21.7 mmol/L,2,4,4’-HBP 43.5 μmol/L,反应120 min | 约89% |
氮掺杂羟基化CNTs(NH 4NO 3- CNTs-OH)〔30〕 | ·OH、络合态SO 4 ·- | NH 4NO 3-CNTs-OH 0.1 g/L,PDS 21.7 mmol/L,2,4,4’-HBP 43.5 μmol/L,反应120 min | > 99% |
磺胺氯哒嗪(SCP) | rGO〔31〕 | SO 4 ·-、·OH | rGO 0.2 g/L,PDS 2 g/L,SCP 20 mg/L,反应180 min | > 50% |
N-rGO〔31〕 | SO 4 ·-、·OH | N-rGO 0.2 g/L,PDS 2 g/L,SCP 20 mg/L,反应180 min | > 99% |
活性黑5(RBK5) | 石墨烯(GE)〔32〕 | 络合态SO 4 ·-、·OH | GE 1.5 g/L,PMS 0.3 g/L,RBK5 5 mg/L,反应15 min | 约91.5% |
氮掺杂石墨烯(NG)〔32〕 | 络合态SO 4 ·-、·OH | NG 1.5 g/L,PMS 0.3 g/L,RBK5 5 mg/L,反应15 min | 约97.9% |
四环素(TeC) | 700 ℃氮硫掺杂多孔碳(SNCs-700)〔33〕 | 1O 2、电子转移 | SNCs-700 0.4 g/L,PDS 2 mmol/L,TeC 0.02 mmol/L,反应60 min | 约81.4% |
800 ℃氮硫掺杂多孔碳(SNCs-800)〔33〕 | 1O 2、电子转移 | SNCs-800 0.4 g/L,PDS 2 mmol/L,TeC 0.02 mmol/L,反应60 min | > 90% |
4-氯苯酚(4-CP) | CNTs〔34〕 | 1O 2、络合态SO 4 ·- | CNTs 0.2 g/L,PMS 1 mmol/L,4-CP 0.1 mmol/L,反应60 min | > 90% |
800℃硫掺杂多孔碳(SDAC-800)〔35〕 | 表面活性络合物 | SDAC-800 0.1 g/L,PDS 15 mmol/L,4-CP 80 mg/L,反应90 min | > 99% |
Xiaoguang DUAN等〔10〕比较了多种CNMs活化PDS对苯酚的降解效果,发现目标物去除率大体遵循:rGO>CMK>CNTs>>AC>ND.由图 1可知,ND是由纳米级sp3杂化金刚石核和表面无序的碳层组成,可利用的催化点位数量远少于石墨烯类材料〔10〕.AC发达的微孔结构使其具有较大的比表面积,但孔内传质严重限制了污染物的降解速率,使催化反应仅发生在碳表面或临近的边界层内〔36〕.相比之下,CNTs的高活性主要来自sp2杂化碳六元环上丰富的离域π电子和中空管束表面较低的传质阻力,借助氧化还原循环,可以提高沿壁面方向的电子传递效率,加速催化氧化反应〔3-4, 37〕.与之类似,CMK利用立体介孔结构为传质和反应提供了良好的空间路径,有利于提高催化活性〔8〕.作为典型的二维CNMs,rGO薄片的反应活性与其表面还原程度密切相关.采用密闭水热法等温和的还原方式,可以去除rGO表面部分含氧基团,显著提高大π共轭结构的完整性和薄片表面疏水性〔38〕.Xiaoxiao CHEN等〔39〕发现,通过精准调控表面含氧基团数量(C/O),可显著增强rGO对芳香类硝基化合物的吸附性能,达到商品化CNTs的10~50倍.经还原处理后,rGO薄片弯曲形成褶皱,化学活性明显提高,但碳层还原程度过高又会出现团聚现象,表面活性点位被掩蔽,催化和吸附性能均大幅降低〔40-41〕. ...
... 〔
31〕
SO 4 ·-、·OH | N-rGO 0.2 g/L,PDS 2 g/L,SCP 20 mg/L,反应180 min | > 99% | 活性黑5(RBK5) | 石墨烯(GE)〔32〕 | 络合态SO 4 ·-、·OH | GE 1.5 g/L,PMS 0.3 g/L,RBK5 5 mg/L,反应15 min | 约91.5% |
氮掺杂石墨烯(NG)〔32〕 | 络合态SO 4 ·-、·OH | NG 1.5 g/L,PMS 0.3 g/L,RBK5 5 mg/L,反应15 min | 约97.9% |
四环素(TeC) | 700 ℃氮硫掺杂多孔碳(SNCs-700)〔33〕 | 1O 2、电子转移 | SNCs-700 0.4 g/L,PDS 2 mmol/L,TeC 0.02 mmol/L,反应60 min | 约81.4% |
800 ℃氮硫掺杂多孔碳(SNCs-800)〔33〕 | 1O 2、电子转移 | SNCs-800 0.4 g/L,PDS 2 mmol/L,TeC 0.02 mmol/L,反应60 min | > 90% |
4-氯苯酚(4-CP) | CNTs〔34〕 | 1O 2、络合态SO 4 ·- | CNTs 0.2 g/L,PMS 1 mmol/L,4-CP 0.1 mmol/L,反应60 min | > 90% |
800℃硫掺杂多孔碳(SDAC-800)〔35〕 | 表面活性络合物 | SDAC-800 0.1 g/L,PDS 15 mmol/L,4-CP 80 mg/L,反应90 min | > 99% |
Xiaoguang DUAN等〔10〕比较了多种CNMs活化PDS对苯酚的降解效果,发现目标物去除率大体遵循:rGO>CMK>CNTs>>AC>ND.由图 1可知,ND是由纳米级sp3杂化金刚石核和表面无序的碳层组成,可利用的催化点位数量远少于石墨烯类材料〔10〕.AC发达的微孔结构使其具有较大的比表面积,但孔内传质严重限制了污染物的降解速率,使催化反应仅发生在碳表面或临近的边界层内〔36〕.相比之下,CNTs的高活性主要来自sp2杂化碳六元环上丰富的离域π电子和中空管束表面较低的传质阻力,借助氧化还原循环,可以提高沿壁面方向的电子传递效率,加速催化氧化反应〔3-4, 37〕.与之类似,CMK利用立体介孔结构为传质和反应提供了良好的空间路径,有利于提高催化活性〔8〕.作为典型的二维CNMs,rGO薄片的反应活性与其表面还原程度密切相关.采用密闭水热法等温和的还原方式,可以去除rGO表面部分含氧基团,显著提高大π共轭结构的完整性和薄片表面疏水性〔38〕.Xiaoxiao CHEN等〔39〕发现,通过精准调控表面含氧基团数量(C/O),可显著增强rGO对芳香类硝基化合物的吸附性能,达到商品化CNTs的10~50倍.经还原处理后,rGO薄片弯曲形成褶皱,化学活性明显提高,但碳层还原程度过高又会出现团聚现象,表面活性点位被掩蔽,催化和吸附性能均大幅降低〔40-41〕. ...
... 在碳晶格中嵌入氮原子或在缺陷点位嫁接含氮官能团也是提高CNMs催化活性的重要途径.例如,Xiaobo WANG等〔25〕发现,氮掺杂rGO(N-rGO)对双酚A(BPA)的吸附能力较原始rGO提升了1.75倍,活化PDS降解BPA的表观降解速率常数(k)更是增大了约700倍.Jian KANG等〔31〕认为,高电负性的石墨氮在N-rGO/PDS降解磺胺氯哒嗪(SCP)的过程中扮演了催化反应中心的作用.类似地,吡咯氮被证明是氮掺杂羟基化碳纳米管(NH4NO3-CNTs-OH)活化PDS生成自由基的关键点位〔30〕.在氮掺杂的基础上,引入少量硫原子将进一步优化石墨氮周边碳原子的电子排布,形成新的活性点位〔42-43〕,但过多的硫原子又会破坏电荷平衡,导致催化性能下降〔44-45〕. ...
N原子杂化石墨烯高效活化过一硫酸盐降RBK5染料废水
2
2019
... The influence of CNMs type on the treatment performance of CNM: /PS system
Table 2 目标物名称 | CNMs类型 | 优势ROS种类 | 实验条件 | 目标物去除率 |
苯酚 | AC〔10〕 | SO 4 ·- | AC 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应180 min | 44.9% |
ND〔10〕 | — | ND 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应180 min | 39.5% |
退火纳米金刚石(AND-1000)〔29〕 | ·OH、络合态SO 4 ·- | AND-1000 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应180 min | > 99% |
CNTs〔16〕 | 表面活性络合物 | CNTs 0.1 g/L,PMS 1 mmol/L,苯酚0.1 mmol/L,反应60 min | > 99% |
CMK-8〔28〕 | SO 4 ·-、络合态SO 4 ·- | CMK-8 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应60 min | > 99% |
2,4,4’-三羟基二苯甲酮(2,4,4'-HBP) | 羟基化CNTsCNTs-OH)〔30〕 | ·OH、络合态SO 4 ·- | CNTs-OH 0.1 g/L,PDS 21.7 mmol/L,2,4,4’-HBP 43.5 μmol/L,反应120 min | 约89% |
氮掺杂羟基化CNTs(NH 4NO 3- CNTs-OH)〔30〕 | ·OH、络合态SO 4 ·- | NH 4NO 3-CNTs-OH 0.1 g/L,PDS 21.7 mmol/L,2,4,4’-HBP 43.5 μmol/L,反应120 min | > 99% |
磺胺氯哒嗪(SCP) | rGO〔31〕 | SO 4 ·-、·OH | rGO 0.2 g/L,PDS 2 g/L,SCP 20 mg/L,反应180 min | > 50% |
N-rGO〔31〕 | SO 4 ·-、·OH | N-rGO 0.2 g/L,PDS 2 g/L,SCP 20 mg/L,反应180 min | > 99% |
活性黑5(RBK5) | 石墨烯(GE)〔32〕 | 络合态SO 4 ·-、·OH | GE 1.5 g/L,PMS 0.3 g/L,RBK5 5 mg/L,反应15 min | 约91.5% |
氮掺杂石墨烯(NG)〔32〕 | 络合态SO 4 ·-、·OH | NG 1.5 g/L,PMS 0.3 g/L,RBK5 5 mg/L,反应15 min | 约97.9% |
四环素(TeC) | 700 ℃氮硫掺杂多孔碳(SNCs-700)〔33〕 | 1O 2、电子转移 | SNCs-700 0.4 g/L,PDS 2 mmol/L,TeC 0.02 mmol/L,反应60 min | 约81.4% |
800 ℃氮硫掺杂多孔碳(SNCs-800)〔33〕 | 1O 2、电子转移 | SNCs-800 0.4 g/L,PDS 2 mmol/L,TeC 0.02 mmol/L,反应60 min | > 90% |
4-氯苯酚(4-CP) | CNTs〔34〕 | 1O 2、络合态SO 4 ·- | CNTs 0.2 g/L,PMS 1 mmol/L,4-CP 0.1 mmol/L,反应60 min | > 90% |
800℃硫掺杂多孔碳(SDAC-800)〔35〕 | 表面活性络合物 | SDAC-800 0.1 g/L,PDS 15 mmol/L,4-CP 80 mg/L,反应90 min | > 99% |
Xiaoguang DUAN等〔10〕比较了多种CNMs活化PDS对苯酚的降解效果,发现目标物去除率大体遵循:rGO>CMK>CNTs>>AC>ND.由图 1可知,ND是由纳米级sp3杂化金刚石核和表面无序的碳层组成,可利用的催化点位数量远少于石墨烯类材料〔10〕.AC发达的微孔结构使其具有较大的比表面积,但孔内传质严重限制了污染物的降解速率,使催化反应仅发生在碳表面或临近的边界层内〔36〕.相比之下,CNTs的高活性主要来自sp2杂化碳六元环上丰富的离域π电子和中空管束表面较低的传质阻力,借助氧化还原循环,可以提高沿壁面方向的电子传递效率,加速催化氧化反应〔3-4, 37〕.与之类似,CMK利用立体介孔结构为传质和反应提供了良好的空间路径,有利于提高催化活性〔8〕.作为典型的二维CNMs,rGO薄片的反应活性与其表面还原程度密切相关.采用密闭水热法等温和的还原方式,可以去除rGO表面部分含氧基团,显著提高大π共轭结构的完整性和薄片表面疏水性〔38〕.Xiaoxiao CHEN等〔39〕发现,通过精准调控表面含氧基团数量(C/O),可显著增强rGO对芳香类硝基化合物的吸附性能,达到商品化CNTs的10~50倍.经还原处理后,rGO薄片弯曲形成褶皱,化学活性明显提高,但碳层还原程度过高又会出现团聚现象,表面活性点位被掩蔽,催化和吸附性能均大幅降低〔40-41〕. ...
... 〔
32〕
络合态SO 4 ·-、·OH | NG 1.5 g/L,PMS 0.3 g/L,RBK5 5 mg/L,反应15 min | 约97.9% | 四环素(TeC) | 700 ℃氮硫掺杂多孔碳(SNCs-700)〔33〕 | 1O 2、电子转移 | SNCs-700 0.4 g/L,PDS 2 mmol/L,TeC 0.02 mmol/L,反应60 min | 约81.4% |
800 ℃氮硫掺杂多孔碳(SNCs-800)〔33〕 | 1O 2、电子转移 | SNCs-800 0.4 g/L,PDS 2 mmol/L,TeC 0.02 mmol/L,反应60 min | > 90% |
4-氯苯酚(4-CP) | CNTs〔34〕 | 1O 2、络合态SO 4 ·- | CNTs 0.2 g/L,PMS 1 mmol/L,4-CP 0.1 mmol/L,反应60 min | > 90% |
800℃硫掺杂多孔碳(SDAC-800)〔35〕 | 表面活性络合物 | SDAC-800 0.1 g/L,PDS 15 mmol/L,4-CP 80 mg/L,反应90 min | > 99% |
Xiaoguang DUAN等〔10〕比较了多种CNMs活化PDS对苯酚的降解效果,发现目标物去除率大体遵循:rGO>CMK>CNTs>>AC>ND.由图 1可知,ND是由纳米级sp3杂化金刚石核和表面无序的碳层组成,可利用的催化点位数量远少于石墨烯类材料〔10〕.AC发达的微孔结构使其具有较大的比表面积,但孔内传质严重限制了污染物的降解速率,使催化反应仅发生在碳表面或临近的边界层内〔36〕.相比之下,CNTs的高活性主要来自sp2杂化碳六元环上丰富的离域π电子和中空管束表面较低的传质阻力,借助氧化还原循环,可以提高沿壁面方向的电子传递效率,加速催化氧化反应〔3-4, 37〕.与之类似,CMK利用立体介孔结构为传质和反应提供了良好的空间路径,有利于提高催化活性〔8〕.作为典型的二维CNMs,rGO薄片的反应活性与其表面还原程度密切相关.采用密闭水热法等温和的还原方式,可以去除rGO表面部分含氧基团,显著提高大π共轭结构的完整性和薄片表面疏水性〔38〕.Xiaoxiao CHEN等〔39〕发现,通过精准调控表面含氧基团数量(C/O),可显著增强rGO对芳香类硝基化合物的吸附性能,达到商品化CNTs的10~50倍.经还原处理后,rGO薄片弯曲形成褶皱,化学活性明显提高,但碳层还原程度过高又会出现团聚现象,表面活性点位被掩蔽,催化和吸附性能均大幅降低〔40-41〕. ...
N, S-doped porous carbons for persulfate activation to remove tetracycline: Nonradical Mechanism
2
2020
... The influence of CNMs type on the treatment performance of CNM: /PS system
Table 2 目标物名称 | CNMs类型 | 优势ROS种类 | 实验条件 | 目标物去除率 |
苯酚 | AC〔10〕 | SO 4 ·- | AC 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应180 min | 44.9% |
ND〔10〕 | — | ND 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应180 min | 39.5% |
退火纳米金刚石(AND-1000)〔29〕 | ·OH、络合态SO 4 ·- | AND-1000 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应180 min | > 99% |
CNTs〔16〕 | 表面活性络合物 | CNTs 0.1 g/L,PMS 1 mmol/L,苯酚0.1 mmol/L,反应60 min | > 99% |
CMK-8〔28〕 | SO 4 ·-、络合态SO 4 ·- | CMK-8 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应60 min | > 99% |
2,4,4’-三羟基二苯甲酮(2,4,4'-HBP) | 羟基化CNTsCNTs-OH)〔30〕 | ·OH、络合态SO 4 ·- | CNTs-OH 0.1 g/L,PDS 21.7 mmol/L,2,4,4’-HBP 43.5 μmol/L,反应120 min | 约89% |
氮掺杂羟基化CNTs(NH 4NO 3- CNTs-OH)〔30〕 | ·OH、络合态SO 4 ·- | NH 4NO 3-CNTs-OH 0.1 g/L,PDS 21.7 mmol/L,2,4,4’-HBP 43.5 μmol/L,反应120 min | > 99% |
磺胺氯哒嗪(SCP) | rGO〔31〕 | SO 4 ·-、·OH | rGO 0.2 g/L,PDS 2 g/L,SCP 20 mg/L,反应180 min | > 50% |
N-rGO〔31〕 | SO 4 ·-、·OH | N-rGO 0.2 g/L,PDS 2 g/L,SCP 20 mg/L,反应180 min | > 99% |
活性黑5(RBK5) | 石墨烯(GE)〔32〕 | 络合态SO 4 ·-、·OH | GE 1.5 g/L,PMS 0.3 g/L,RBK5 5 mg/L,反应15 min | 约91.5% |
氮掺杂石墨烯(NG)〔32〕 | 络合态SO 4 ·-、·OH | NG 1.5 g/L,PMS 0.3 g/L,RBK5 5 mg/L,反应15 min | 约97.9% |
四环素(TeC) | 700 ℃氮硫掺杂多孔碳(SNCs-700)〔33〕 | 1O 2、电子转移 | SNCs-700 0.4 g/L,PDS 2 mmol/L,TeC 0.02 mmol/L,反应60 min | 约81.4% |
800 ℃氮硫掺杂多孔碳(SNCs-800)〔33〕 | 1O 2、电子转移 | SNCs-800 0.4 g/L,PDS 2 mmol/L,TeC 0.02 mmol/L,反应60 min | > 90% |
4-氯苯酚(4-CP) | CNTs〔34〕 | 1O 2、络合态SO 4 ·- | CNTs 0.2 g/L,PMS 1 mmol/L,4-CP 0.1 mmol/L,反应60 min | > 90% |
800℃硫掺杂多孔碳(SDAC-800)〔35〕 | 表面活性络合物 | SDAC-800 0.1 g/L,PDS 15 mmol/L,4-CP 80 mg/L,反应90 min | > 99% |
Xiaoguang DUAN等〔10〕比较了多种CNMs活化PDS对苯酚的降解效果,发现目标物去除率大体遵循:rGO>CMK>CNTs>>AC>ND.由图 1可知,ND是由纳米级sp3杂化金刚石核和表面无序的碳层组成,可利用的催化点位数量远少于石墨烯类材料〔10〕.AC发达的微孔结构使其具有较大的比表面积,但孔内传质严重限制了污染物的降解速率,使催化反应仅发生在碳表面或临近的边界层内〔36〕.相比之下,CNTs的高活性主要来自sp2杂化碳六元环上丰富的离域π电子和中空管束表面较低的传质阻力,借助氧化还原循环,可以提高沿壁面方向的电子传递效率,加速催化氧化反应〔3-4, 37〕.与之类似,CMK利用立体介孔结构为传质和反应提供了良好的空间路径,有利于提高催化活性〔8〕.作为典型的二维CNMs,rGO薄片的反应活性与其表面还原程度密切相关.采用密闭水热法等温和的还原方式,可以去除rGO表面部分含氧基团,显著提高大π共轭结构的完整性和薄片表面疏水性〔38〕.Xiaoxiao CHEN等〔39〕发现,通过精准调控表面含氧基团数量(C/O),可显著增强rGO对芳香类硝基化合物的吸附性能,达到商品化CNTs的10~50倍.经还原处理后,rGO薄片弯曲形成褶皱,化学活性明显提高,但碳层还原程度过高又会出现团聚现象,表面活性点位被掩蔽,催化和吸附性能均大幅降低〔40-41〕. ...
... 〔
33〕
1O 2、电子转移 | SNCs-800 0.4 g/L,PDS 2 mmol/L,TeC 0.02 mmol/L,反应60 min | > 90% | 4-氯苯酚(4-CP) | CNTs〔34〕 | 1O 2、络合态SO 4 ·- | CNTs 0.2 g/L,PMS 1 mmol/L,4-CP 0.1 mmol/L,反应60 min | > 90% |
800℃硫掺杂多孔碳(SDAC-800)〔35〕 | 表面活性络合物 | SDAC-800 0.1 g/L,PDS 15 mmol/L,4-CP 80 mg/L,反应90 min | > 99% |
Xiaoguang DUAN等〔10〕比较了多种CNMs活化PDS对苯酚的降解效果,发现目标物去除率大体遵循:rGO>CMK>CNTs>>AC>ND.由图 1可知,ND是由纳米级sp3杂化金刚石核和表面无序的碳层组成,可利用的催化点位数量远少于石墨烯类材料〔10〕.AC发达的微孔结构使其具有较大的比表面积,但孔内传质严重限制了污染物的降解速率,使催化反应仅发生在碳表面或临近的边界层内〔36〕.相比之下,CNTs的高活性主要来自sp2杂化碳六元环上丰富的离域π电子和中空管束表面较低的传质阻力,借助氧化还原循环,可以提高沿壁面方向的电子传递效率,加速催化氧化反应〔3-4, 37〕.与之类似,CMK利用立体介孔结构为传质和反应提供了良好的空间路径,有利于提高催化活性〔8〕.作为典型的二维CNMs,rGO薄片的反应活性与其表面还原程度密切相关.采用密闭水热法等温和的还原方式,可以去除rGO表面部分含氧基团,显著提高大π共轭结构的完整性和薄片表面疏水性〔38〕.Xiaoxiao CHEN等〔39〕发现,通过精准调控表面含氧基团数量(C/O),可显著增强rGO对芳香类硝基化合物的吸附性能,达到商品化CNTs的10~50倍.经还原处理后,rGO薄片弯曲形成褶皱,化学活性明显提高,但碳层还原程度过高又会出现团聚现象,表面活性点位被掩蔽,催化和吸附性能均大幅降低〔40-41〕. ...
Defective, oxygen-functionalized multi-walled carbon nanotubes as an efficient peroxymonosulfate activator for degradation of organic pollutants
1
2020
... The influence of CNMs type on the treatment performance of CNM: /PS system
Table 2 目标物名称 | CNMs类型 | 优势ROS种类 | 实验条件 | 目标物去除率 |
苯酚 | AC〔10〕 | SO 4 ·- | AC 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应180 min | 44.9% |
ND〔10〕 | — | ND 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应180 min | 39.5% |
退火纳米金刚石(AND-1000)〔29〕 | ·OH、络合态SO 4 ·- | AND-1000 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应180 min | > 99% |
CNTs〔16〕 | 表面活性络合物 | CNTs 0.1 g/L,PMS 1 mmol/L,苯酚0.1 mmol/L,反应60 min | > 99% |
CMK-8〔28〕 | SO 4 ·-、络合态SO 4 ·- | CMK-8 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应60 min | > 99% |
2,4,4’-三羟基二苯甲酮(2,4,4'-HBP) | 羟基化CNTsCNTs-OH)〔30〕 | ·OH、络合态SO 4 ·- | CNTs-OH 0.1 g/L,PDS 21.7 mmol/L,2,4,4’-HBP 43.5 μmol/L,反应120 min | 约89% |
氮掺杂羟基化CNTs(NH 4NO 3- CNTs-OH)〔30〕 | ·OH、络合态SO 4 ·- | NH 4NO 3-CNTs-OH 0.1 g/L,PDS 21.7 mmol/L,2,4,4’-HBP 43.5 μmol/L,反应120 min | > 99% |
磺胺氯哒嗪(SCP) | rGO〔31〕 | SO 4 ·-、·OH | rGO 0.2 g/L,PDS 2 g/L,SCP 20 mg/L,反应180 min | > 50% |
N-rGO〔31〕 | SO 4 ·-、·OH | N-rGO 0.2 g/L,PDS 2 g/L,SCP 20 mg/L,反应180 min | > 99% |
活性黑5(RBK5) | 石墨烯(GE)〔32〕 | 络合态SO 4 ·-、·OH | GE 1.5 g/L,PMS 0.3 g/L,RBK5 5 mg/L,反应15 min | 约91.5% |
氮掺杂石墨烯(NG)〔32〕 | 络合态SO 4 ·-、·OH | NG 1.5 g/L,PMS 0.3 g/L,RBK5 5 mg/L,反应15 min | 约97.9% |
四环素(TeC) | 700 ℃氮硫掺杂多孔碳(SNCs-700)〔33〕 | 1O 2、电子转移 | SNCs-700 0.4 g/L,PDS 2 mmol/L,TeC 0.02 mmol/L,反应60 min | 约81.4% |
800 ℃氮硫掺杂多孔碳(SNCs-800)〔33〕 | 1O 2、电子转移 | SNCs-800 0.4 g/L,PDS 2 mmol/L,TeC 0.02 mmol/L,反应60 min | > 90% |
4-氯苯酚(4-CP) | CNTs〔34〕 | 1O 2、络合态SO 4 ·- | CNTs 0.2 g/L,PMS 1 mmol/L,4-CP 0.1 mmol/L,反应60 min | > 90% |
800℃硫掺杂多孔碳(SDAC-800)〔35〕 | 表面活性络合物 | SDAC-800 0.1 g/L,PDS 15 mmol/L,4-CP 80 mg/L,反应90 min | > 99% |
Xiaoguang DUAN等〔10〕比较了多种CNMs活化PDS对苯酚的降解效果,发现目标物去除率大体遵循:rGO>CMK>CNTs>>AC>ND.由图 1可知,ND是由纳米级sp3杂化金刚石核和表面无序的碳层组成,可利用的催化点位数量远少于石墨烯类材料〔10〕.AC发达的微孔结构使其具有较大的比表面积,但孔内传质严重限制了污染物的降解速率,使催化反应仅发生在碳表面或临近的边界层内〔36〕.相比之下,CNTs的高活性主要来自sp2杂化碳六元环上丰富的离域π电子和中空管束表面较低的传质阻力,借助氧化还原循环,可以提高沿壁面方向的电子传递效率,加速催化氧化反应〔3-4, 37〕.与之类似,CMK利用立体介孔结构为传质和反应提供了良好的空间路径,有利于提高催化活性〔8〕.作为典型的二维CNMs,rGO薄片的反应活性与其表面还原程度密切相关.采用密闭水热法等温和的还原方式,可以去除rGO表面部分含氧基团,显著提高大π共轭结构的完整性和薄片表面疏水性〔38〕.Xiaoxiao CHEN等〔39〕发现,通过精准调控表面含氧基团数量(C/O),可显著增强rGO对芳香类硝基化合物的吸附性能,达到商品化CNTs的10~50倍.经还原处理后,rGO薄片弯曲形成褶皱,化学活性明显提高,但碳层还原程度过高又会出现团聚现象,表面活性点位被掩蔽,催化和吸附性能均大幅降低〔40-41〕. ...
Catalytic oxidation of aqueous organic contaminants by persulfate activated with sulfur-doped hierarchically porous carbon derived from thiophene
1
2018
... The influence of CNMs type on the treatment performance of CNM: /PS system
Table 2 目标物名称 | CNMs类型 | 优势ROS种类 | 实验条件 | 目标物去除率 |
苯酚 | AC〔10〕 | SO 4 ·- | AC 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应180 min | 44.9% |
ND〔10〕 | — | ND 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应180 min | 39.5% |
退火纳米金刚石(AND-1000)〔29〕 | ·OH、络合态SO 4 ·- | AND-1000 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应180 min | > 99% |
CNTs〔16〕 | 表面活性络合物 | CNTs 0.1 g/L,PMS 1 mmol/L,苯酚0.1 mmol/L,反应60 min | > 99% |
CMK-8〔28〕 | SO 4 ·-、络合态SO 4 ·- | CMK-8 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应60 min | > 99% |
2,4,4’-三羟基二苯甲酮(2,4,4'-HBP) | 羟基化CNTsCNTs-OH)〔30〕 | ·OH、络合态SO 4 ·- | CNTs-OH 0.1 g/L,PDS 21.7 mmol/L,2,4,4’-HBP 43.5 μmol/L,反应120 min | 约89% |
氮掺杂羟基化CNTs(NH 4NO 3- CNTs-OH)〔30〕 | ·OH、络合态SO 4 ·- | NH 4NO 3-CNTs-OH 0.1 g/L,PDS 21.7 mmol/L,2,4,4’-HBP 43.5 μmol/L,反应120 min | > 99% |
磺胺氯哒嗪(SCP) | rGO〔31〕 | SO 4 ·-、·OH | rGO 0.2 g/L,PDS 2 g/L,SCP 20 mg/L,反应180 min | > 50% |
N-rGO〔31〕 | SO 4 ·-、·OH | N-rGO 0.2 g/L,PDS 2 g/L,SCP 20 mg/L,反应180 min | > 99% |
活性黑5(RBK5) | 石墨烯(GE)〔32〕 | 络合态SO 4 ·-、·OH | GE 1.5 g/L,PMS 0.3 g/L,RBK5 5 mg/L,反应15 min | 约91.5% |
氮掺杂石墨烯(NG)〔32〕 | 络合态SO 4 ·-、·OH | NG 1.5 g/L,PMS 0.3 g/L,RBK5 5 mg/L,反应15 min | 约97.9% |
四环素(TeC) | 700 ℃氮硫掺杂多孔碳(SNCs-700)〔33〕 | 1O 2、电子转移 | SNCs-700 0.4 g/L,PDS 2 mmol/L,TeC 0.02 mmol/L,反应60 min | 约81.4% |
800 ℃氮硫掺杂多孔碳(SNCs-800)〔33〕 | 1O 2、电子转移 | SNCs-800 0.4 g/L,PDS 2 mmol/L,TeC 0.02 mmol/L,反应60 min | > 90% |
4-氯苯酚(4-CP) | CNTs〔34〕 | 1O 2、络合态SO 4 ·- | CNTs 0.2 g/L,PMS 1 mmol/L,4-CP 0.1 mmol/L,反应60 min | > 90% |
800℃硫掺杂多孔碳(SDAC-800)〔35〕 | 表面活性络合物 | SDAC-800 0.1 g/L,PDS 15 mmol/L,4-CP 80 mg/L,反应90 min | > 99% |
Xiaoguang DUAN等〔10〕比较了多种CNMs活化PDS对苯酚的降解效果,发现目标物去除率大体遵循:rGO>CMK>CNTs>>AC>ND.由图 1可知,ND是由纳米级sp3杂化金刚石核和表面无序的碳层组成,可利用的催化点位数量远少于石墨烯类材料〔10〕.AC发达的微孔结构使其具有较大的比表面积,但孔内传质严重限制了污染物的降解速率,使催化反应仅发生在碳表面或临近的边界层内〔36〕.相比之下,CNTs的高活性主要来自sp2杂化碳六元环上丰富的离域π电子和中空管束表面较低的传质阻力,借助氧化还原循环,可以提高沿壁面方向的电子传递效率,加速催化氧化反应〔3-4, 37〕.与之类似,CMK利用立体介孔结构为传质和反应提供了良好的空间路径,有利于提高催化活性〔8〕.作为典型的二维CNMs,rGO薄片的反应活性与其表面还原程度密切相关.采用密闭水热法等温和的还原方式,可以去除rGO表面部分含氧基团,显著提高大π共轭结构的完整性和薄片表面疏水性〔38〕.Xiaoxiao CHEN等〔39〕发现,通过精准调控表面含氧基团数量(C/O),可显著增强rGO对芳香类硝基化合物的吸附性能,达到商品化CNTs的10~50倍.经还原处理后,rGO薄片弯曲形成褶皱,化学活性明显提高,但碳层还原程度过高又会出现团聚现象,表面活性点位被掩蔽,催化和吸附性能均大幅降低〔40-41〕. ...
活性炭/过一硫酸盐降解水中金橙Ⅱ活性炭的循环利用
1
2012
... Xiaoguang DUAN等〔10〕比较了多种CNMs活化PDS对苯酚的降解效果,发现目标物去除率大体遵循:rGO>CMK>CNTs>>AC>ND.由图 1可知,ND是由纳米级sp3杂化金刚石核和表面无序的碳层组成,可利用的催化点位数量远少于石墨烯类材料〔10〕.AC发达的微孔结构使其具有较大的比表面积,但孔内传质严重限制了污染物的降解速率,使催化反应仅发生在碳表面或临近的边界层内〔36〕.相比之下,CNTs的高活性主要来自sp2杂化碳六元环上丰富的离域π电子和中空管束表面较低的传质阻力,借助氧化还原循环,可以提高沿壁面方向的电子传递效率,加速催化氧化反应〔3-4, 37〕.与之类似,CMK利用立体介孔结构为传质和反应提供了良好的空间路径,有利于提高催化活性〔8〕.作为典型的二维CNMs,rGO薄片的反应活性与其表面还原程度密切相关.采用密闭水热法等温和的还原方式,可以去除rGO表面部分含氧基团,显著提高大π共轭结构的完整性和薄片表面疏水性〔38〕.Xiaoxiao CHEN等〔39〕发现,通过精准调控表面含氧基团数量(C/O),可显著增强rGO对芳香类硝基化合物的吸附性能,达到商品化CNTs的10~50倍.经还原处理后,rGO薄片弯曲形成褶皱,化学活性明显提高,但碳层还原程度过高又会出现团聚现象,表面活性点位被掩蔽,催化和吸附性能均大幅降低〔40-41〕. ...
纳米碳材料催化液相选择性氧化的研究进展
1
2014
... Xiaoguang DUAN等〔10〕比较了多种CNMs活化PDS对苯酚的降解效果,发现目标物去除率大体遵循:rGO>CMK>CNTs>>AC>ND.由图 1可知,ND是由纳米级sp3杂化金刚石核和表面无序的碳层组成,可利用的催化点位数量远少于石墨烯类材料〔10〕.AC发达的微孔结构使其具有较大的比表面积,但孔内传质严重限制了污染物的降解速率,使催化反应仅发生在碳表面或临近的边界层内〔36〕.相比之下,CNTs的高活性主要来自sp2杂化碳六元环上丰富的离域π电子和中空管束表面较低的传质阻力,借助氧化还原循环,可以提高沿壁面方向的电子传递效率,加速催化氧化反应〔3-4, 37〕.与之类似,CMK利用立体介孔结构为传质和反应提供了良好的空间路径,有利于提高催化活性〔8〕.作为典型的二维CNMs,rGO薄片的反应活性与其表面还原程度密切相关.采用密闭水热法等温和的还原方式,可以去除rGO表面部分含氧基团,显著提高大π共轭结构的完整性和薄片表面疏水性〔38〕.Xiaoxiao CHEN等〔39〕发现,通过精准调控表面含氧基团数量(C/O),可显著增强rGO对芳香类硝基化合物的吸附性能,达到商品化CNTs的10~50倍.经还原处理后,rGO薄片弯曲形成褶皱,化学活性明显提高,但碳层还原程度过高又会出现团聚现象,表面活性点位被掩蔽,催化和吸附性能均大幅降低〔40-41〕. ...
Reduced graphene oxide-based composite membranes for in-situ catalytic oxidation of sulfamethoxazole operated in membrane filtration
3
2020
... Xiaoguang DUAN等〔10〕比较了多种CNMs活化PDS对苯酚的降解效果,发现目标物去除率大体遵循:rGO>CMK>CNTs>>AC>ND.由图 1可知,ND是由纳米级sp3杂化金刚石核和表面无序的碳层组成,可利用的催化点位数量远少于石墨烯类材料〔10〕.AC发达的微孔结构使其具有较大的比表面积,但孔内传质严重限制了污染物的降解速率,使催化反应仅发生在碳表面或临近的边界层内〔36〕.相比之下,CNTs的高活性主要来自sp2杂化碳六元环上丰富的离域π电子和中空管束表面较低的传质阻力,借助氧化还原循环,可以提高沿壁面方向的电子传递效率,加速催化氧化反应〔3-4, 37〕.与之类似,CMK利用立体介孔结构为传质和反应提供了良好的空间路径,有利于提高催化活性〔8〕.作为典型的二维CNMs,rGO薄片的反应活性与其表面还原程度密切相关.采用密闭水热法等温和的还原方式,可以去除rGO表面部分含氧基团,显著提高大π共轭结构的完整性和薄片表面疏水性〔38〕.Xiaoxiao CHEN等〔39〕发现,通过精准调控表面含氧基团数量(C/O),可显著增强rGO对芳香类硝基化合物的吸附性能,达到商品化CNTs的10~50倍.经还原处理后,rGO薄片弯曲形成褶皱,化学活性明显提高,但碳层还原程度过高又会出现团聚现象,表面活性点位被掩蔽,催化和吸附性能均大幅降低〔40-41〕. ...
... Application of CNMs composite membrane
Table 6 CNMs类型 | 目标物类型 | 去除机理 | 实验条件 | 目标物去除率 |
CNTs复合膜 | 三氯生(TCS)〔67〕 | 吸附、超滤 | CNTs负载量22 g/m 2,TCS 1 mg/L,连续过滤120 min | > 90% |
GO复合膜 | 碱基蓝〔68〕 | 纳滤 | GO负载量0.14 g/m 2,碱基蓝50 mg/L,连续过滤60 min | > 95% |
rGO复合膜 | 草酸〔69〕 | PS原位催化氧化 | rGO负载量15 mg,PDS 1 mmol/L,草酸90 mg/L,连续过滤175 min | > 90% |
N-rGO复合膜 | 苯酚〔70〕 | PS原位催化氧化 | N-rGO负载量15 mg,PDS 1 mmol/L,苯酚0.5 mmol/L,连续过滤180 min | > 70% |
rGO/CNTs复合膜 | SMX〔38〕 | PS原位催化氧化 | rGO/CNTs负载量8 g/m2,PDS 5 mmol/L,SMX 500 μg/L,连续过滤180 min | > 75% |
例如,J. RESTIVO等〔71〕将纳米碳纤维固着在陶瓷体蜂窝状通道内,借助流体流动驱动非均相催化氧化反应,实现了对阿特拉津等多种微污染物的稳定去除.G. S. AJMANI等〔72〕将CNTs负载于微滤膜表面,通过耦合过滤吸附过程,充分发挥复合碳层的空间位阻效应,使其对水中胶体状和溶解态NOM的去除效果明显优于悬浮吸附体系.王利颖等〔73〕在聚偏氟乙烯(PVDF)中空纤维膜内表面负载CNTs功能碳层,实现了对污水厂二级出水的连续处理,其对溶解性有机物(DOC)和芳香类物质(UV254)的去除率比原始PVDF膜分别提高了37%和56%. ...
... 石墨烯类材料因具有薄片状外形、丰富的活性点位和不透水特性,很适合用于制备原位催化氧化(In-situ catalytic oxidation)复合膜〔74〕.Yanbiao LIU等〔70〕将N-rGO均匀负载在微滤膜表面,通过过滤过程驱动水流沿复合碳层表面做曲折流动,期间N-rGO活化PDS快速降解水中微量苯酚.借助于过滤操作对碳层内对流传质的强化作用,复合膜原位催化氧化的k值可达悬浮反应体系的3.6倍.此外,由于石墨烯碳层的间隙一般较窄(< 1 nm),严重限制了膜透水通量,因此,可采取嵌入一维纳米材料(扩大层间间隙)或在薄片表面开孔等措施,改善复合膜的过水性能〔75-76〕.Jiayi SHENG等〔38〕将rGO与CNTs按质量比3∶1进行复合组装,制备低压过滤复合膜,其能够在极短的接触时间内(< 0.4 s)活化PDS,快速降解水中SMX,复合膜如图 2所示.该方法通过耦合吸附过滤与催化氧化过程,实现了目标物去除和膜污染控制的双重功能. ...
Macroscopic and spectroscopic investigations of the adsorption of nitroaromatic compounds on graphene oxide, reduced graphene oxide, and graphene nanosheets
1
2015
... Xiaoguang DUAN等〔10〕比较了多种CNMs活化PDS对苯酚的降解效果,发现目标物去除率大体遵循:rGO>CMK>CNTs>>AC>ND.由图 1可知,ND是由纳米级sp3杂化金刚石核和表面无序的碳层组成,可利用的催化点位数量远少于石墨烯类材料〔10〕.AC发达的微孔结构使其具有较大的比表面积,但孔内传质严重限制了污染物的降解速率,使催化反应仅发生在碳表面或临近的边界层内〔36〕.相比之下,CNTs的高活性主要来自sp2杂化碳六元环上丰富的离域π电子和中空管束表面较低的传质阻力,借助氧化还原循环,可以提高沿壁面方向的电子传递效率,加速催化氧化反应〔3-4, 37〕.与之类似,CMK利用立体介孔结构为传质和反应提供了良好的空间路径,有利于提高催化活性〔8〕.作为典型的二维CNMs,rGO薄片的反应活性与其表面还原程度密切相关.采用密闭水热法等温和的还原方式,可以去除rGO表面部分含氧基团,显著提高大π共轭结构的完整性和薄片表面疏水性〔38〕.Xiaoxiao CHEN等〔39〕发现,通过精准调控表面含氧基团数量(C/O),可显著增强rGO对芳香类硝基化合物的吸附性能,达到商品化CNTs的10~50倍.经还原处理后,rGO薄片弯曲形成褶皱,化学活性明显提高,但碳层还原程度过高又会出现团聚现象,表面活性点位被掩蔽,催化和吸附性能均大幅降低〔40-41〕. ...
Nano-scale corrugations in graphene: A density functional theory study of structure, electronic properties and hydrogenation
1
2015
... Xiaoguang DUAN等〔10〕比较了多种CNMs活化PDS对苯酚的降解效果,发现目标物去除率大体遵循:rGO>CMK>CNTs>>AC>ND.由图 1可知,ND是由纳米级sp3杂化金刚石核和表面无序的碳层组成,可利用的催化点位数量远少于石墨烯类材料〔10〕.AC发达的微孔结构使其具有较大的比表面积,但孔内传质严重限制了污染物的降解速率,使催化反应仅发生在碳表面或临近的边界层内〔36〕.相比之下,CNTs的高活性主要来自sp2杂化碳六元环上丰富的离域π电子和中空管束表面较低的传质阻力,借助氧化还原循环,可以提高沿壁面方向的电子传递效率,加速催化氧化反应〔3-4, 37〕.与之类似,CMK利用立体介孔结构为传质和反应提供了良好的空间路径,有利于提高催化活性〔8〕.作为典型的二维CNMs,rGO薄片的反应活性与其表面还原程度密切相关.采用密闭水热法等温和的还原方式,可以去除rGO表面部分含氧基团,显著提高大π共轭结构的完整性和薄片表面疏水性〔38〕.Xiaoxiao CHEN等〔39〕发现,通过精准调控表面含氧基团数量(C/O),可显著增强rGO对芳香类硝基化合物的吸附性能,达到商品化CNTs的10~50倍.经还原处理后,rGO薄片弯曲形成褶皱,化学活性明显提高,但碳层还原程度过高又会出现团聚现象,表面活性点位被掩蔽,催化和吸附性能均大幅降低〔40-41〕. ...
1
... Xiaoguang DUAN等〔10〕比较了多种CNMs活化PDS对苯酚的降解效果,发现目标物去除率大体遵循:rGO>CMK>CNTs>>AC>ND.由图 1可知,ND是由纳米级sp3杂化金刚石核和表面无序的碳层组成,可利用的催化点位数量远少于石墨烯类材料〔10〕.AC发达的微孔结构使其具有较大的比表面积,但孔内传质严重限制了污染物的降解速率,使催化反应仅发生在碳表面或临近的边界层内〔36〕.相比之下,CNTs的高活性主要来自sp2杂化碳六元环上丰富的离域π电子和中空管束表面较低的传质阻力,借助氧化还原循环,可以提高沿壁面方向的电子传递效率,加速催化氧化反应〔3-4, 37〕.与之类似,CMK利用立体介孔结构为传质和反应提供了良好的空间路径,有利于提高催化活性〔8〕.作为典型的二维CNMs,rGO薄片的反应活性与其表面还原程度密切相关.采用密闭水热法等温和的还原方式,可以去除rGO表面部分含氧基团,显著提高大π共轭结构的完整性和薄片表面疏水性〔38〕.Xiaoxiao CHEN等〔39〕发现,通过精准调控表面含氧基团数量(C/O),可显著增强rGO对芳香类硝基化合物的吸附性能,达到商品化CNTs的10~50倍.经还原处理后,rGO薄片弯曲形成褶皱,化学活性明显提高,但碳层还原程度过高又会出现团聚现象,表面活性点位被掩蔽,催化和吸附性能均大幅降低〔40-41〕. ...
Activation of graphitic nitrogen sites for boosting oxygen reduction
1
2020
... 在碳晶格中嵌入氮原子或在缺陷点位嫁接含氮官能团也是提高CNMs催化活性的重要途径.例如,Xiaobo WANG等〔25〕发现,氮掺杂rGO(N-rGO)对双酚A(BPA)的吸附能力较原始rGO提升了1.75倍,活化PDS降解BPA的表观降解速率常数(k)更是增大了约700倍.Jian KANG等〔31〕认为,高电负性的石墨氮在N-rGO/PDS降解磺胺氯哒嗪(SCP)的过程中扮演了催化反应中心的作用.类似地,吡咯氮被证明是氮掺杂羟基化碳纳米管(NH4NO3-CNTs-OH)活化PDS生成自由基的关键点位〔30〕.在氮掺杂的基础上,引入少量硫原子将进一步优化石墨氮周边碳原子的电子排布,形成新的活性点位〔42-43〕,但过多的硫原子又会破坏电荷平衡,导致催化性能下降〔44-45〕. ...
Sulfur and nitrogen co-doped graphene for metal-free catalytic oxidation reactions
1
2015
... 在碳晶格中嵌入氮原子或在缺陷点位嫁接含氮官能团也是提高CNMs催化活性的重要途径.例如,Xiaobo WANG等〔25〕发现,氮掺杂rGO(N-rGO)对双酚A(BPA)的吸附能力较原始rGO提升了1.75倍,活化PDS降解BPA的表观降解速率常数(k)更是增大了约700倍.Jian KANG等〔31〕认为,高电负性的石墨氮在N-rGO/PDS降解磺胺氯哒嗪(SCP)的过程中扮演了催化反应中心的作用.类似地,吡咯氮被证明是氮掺杂羟基化碳纳米管(NH4NO3-CNTs-OH)活化PDS生成自由基的关键点位〔30〕.在氮掺杂的基础上,引入少量硫原子将进一步优化石墨氮周边碳原子的电子排布,形成新的活性点位〔42-43〕,但过多的硫原子又会破坏电荷平衡,导致催化性能下降〔44-45〕. ...
S, N dual-doped graphene-like carbon nanosheets as efficient oxygen reduction reaction electrocatalysts
1
2017
... 在碳晶格中嵌入氮原子或在缺陷点位嫁接含氮官能团也是提高CNMs催化活性的重要途径.例如,Xiaobo WANG等〔25〕发现,氮掺杂rGO(N-rGO)对双酚A(BPA)的吸附能力较原始rGO提升了1.75倍,活化PDS降解BPA的表观降解速率常数(k)更是增大了约700倍.Jian KANG等〔31〕认为,高电负性的石墨氮在N-rGO/PDS降解磺胺氯哒嗪(SCP)的过程中扮演了催化反应中心的作用.类似地,吡咯氮被证明是氮掺杂羟基化碳纳米管(NH4NO3-CNTs-OH)活化PDS生成自由基的关键点位〔30〕.在氮掺杂的基础上,引入少量硫原子将进一步优化石墨氮周边碳原子的电子排布,形成新的活性点位〔42-43〕,但过多的硫原子又会破坏电荷平衡,导致催化性能下降〔44-45〕. ...
炭基材料催化过氧化物降解水中有机污染物表面作用机制
1
2017
... 在碳晶格中嵌入氮原子或在缺陷点位嫁接含氮官能团也是提高CNMs催化活性的重要途径.例如,Xiaobo WANG等〔25〕发现,氮掺杂rGO(N-rGO)对双酚A(BPA)的吸附能力较原始rGO提升了1.75倍,活化PDS降解BPA的表观降解速率常数(k)更是增大了约700倍.Jian KANG等〔31〕认为,高电负性的石墨氮在N-rGO/PDS降解磺胺氯哒嗪(SCP)的过程中扮演了催化反应中心的作用.类似地,吡咯氮被证明是氮掺杂羟基化碳纳米管(NH4NO3-CNTs-OH)活化PDS生成自由基的关键点位〔30〕.在氮掺杂的基础上,引入少量硫原子将进一步优化石墨氮周边碳原子的电子排布,形成新的活性点位〔42-43〕,但过多的硫原子又会破坏电荷平衡,导致催化性能下降〔44-45〕. ...
Degradation of phenol by coal-based carbon membrane integrating sulfate radicals-based advanced oxidation processes
1
2019
... 由于溶液pH会同时影响CNMs表面电荷性质、自由基类型和目标物解离形态,因此,CNMs/PS体系在不同pH条件下的处理效能往往差异较大,如表 3所示.当溶液pH小于CNMs零点电位(pHpzc)时,碳表面对阴离子污染物的亲和力更强,反之更易吸附阳离子物质,这种变化也会影响PS的表面络合过程〔46〕.尽管SO4·-的稳定性与溶液pH并不相关,但碱性条件下,大量OH-将促使SO4·-向·OH快速转化,主导自由基可能发生改变〔47〕.另外,污染物的去质子化程度与其反应活性密切相关.以广泛报道的磺胺甲唑(SMX)为例,其两级解离平衡常数分别为pKa1=1.6和pKa2=5.7,这意味着SMX在pH>5.7条件下完全解离,更容易被ROS降解〔48-49〕. ...
Transfor-mation of polychlorinated biphenyls by persulfate at ambient temperature
1
2013
... 由于溶液pH会同时影响CNMs表面电荷性质、自由基类型和目标物解离形态,因此,CNMs/PS体系在不同pH条件下的处理效能往往差异较大,如表 3所示.当溶液pH小于CNMs零点电位(pHpzc)时,碳表面对阴离子污染物的亲和力更强,反之更易吸附阳离子物质,这种变化也会影响PS的表面络合过程〔46〕.尽管SO4·-的稳定性与溶液pH并不相关,但碱性条件下,大量OH-将促使SO4·-向·OH快速转化,主导自由基可能发生改变〔47〕.另外,污染物的去质子化程度与其反应活性密切相关.以广泛报道的磺胺甲唑(SMX)为例,其两级解离平衡常数分别为pKa1=1.6和pKa2=5.7,这意味着SMX在pH>5.7条件下完全解离,更容易被ROS降解〔48-49〕. ...
Photochemical fate of sulfa drugs in the aquatic environment sulfa drugs containing fivemembered heterocyclic groups
1
2004
... 由于溶液pH会同时影响CNMs表面电荷性质、自由基类型和目标物解离形态,因此,CNMs/PS体系在不同pH条件下的处理效能往往差异较大,如表 3所示.当溶液pH小于CNMs零点电位(pHpzc)时,碳表面对阴离子污染物的亲和力更强,反之更易吸附阳离子物质,这种变化也会影响PS的表面络合过程〔46〕.尽管SO4·-的稳定性与溶液pH并不相关,但碱性条件下,大量OH-将促使SO4·-向·OH快速转化,主导自由基可能发生改变〔47〕.另外,污染物的去质子化程度与其反应活性密切相关.以广泛报道的磺胺甲唑(SMX)为例,其两级解离平衡常数分别为pKa1=1.6和pKa2=5.7,这意味着SMX在pH>5.7条件下完全解离,更容易被ROS降解〔48-49〕. ...
Degradation of sulfamethoxazole by microwave-activated persulfate: Kinetics, mechanism and acute toxicity
1
2014
... 由于溶液pH会同时影响CNMs表面电荷性质、自由基类型和目标物解离形态,因此,CNMs/PS体系在不同pH条件下的处理效能往往差异较大,如表 3所示.当溶液pH小于CNMs零点电位(pHpzc)时,碳表面对阴离子污染物的亲和力更强,反之更易吸附阳离子物质,这种变化也会影响PS的表面络合过程〔46〕.尽管SO4·-的稳定性与溶液pH并不相关,但碱性条件下,大量OH-将促使SO4·-向·OH快速转化,主导自由基可能发生改变〔47〕.另外,污染物的去质子化程度与其反应活性密切相关.以广泛报道的磺胺甲唑(SMX)为例,其两级解离平衡常数分别为pKa1=1.6和pKa2=5.7,这意味着SMX在pH>5.7条件下完全解离,更容易被ROS降解〔48-49〕. ...
Activation of persulfate with dual-doped reduced graphene oxide for degradation of alkylphenols
2
2019
... The influence of solution pH on the treatment performance of CNMs/PS system
Table 3 最佳pH | CNMs类型 | 目标物名称 | 优势ROS种类 | 实验条件 | 目标物去除率 |
酸性条件 | 氮硫掺杂rGO(N,S-rGO)〔50〕 | 双酚A(BPA) | SO 4 ·-、·OH | N,S-rGO 0.05 g/L,PDS 0.9 mmol/L,BPA 20 μg/L,反应60 min | pH=3,>85% pH=6,>95% pH=11,>55% |
氮掺CNTs(N-CNTs)〔51〕 | 酸性橙7(AO7) | 络合态SO 4 ·- | N-CNTs 0.2 g/L,n(PMS)/n(AO7)=40/1,AO7 20 mg/L,反应30 min | pH=3,>95% pH=7,>80% pH=9,>70% |
中性条件 | CNTs〔52〕 | AO7 | ·OH、络合态SO 4 ·- | CNTs 0.2 g/L,n(PDS)/n(AO7)=20/1,AO7 20 mg/L,反应90 min | pH=3,>70% pH=7,>85% pH=9,>80% |
超细石墨烯(PureG)〔53〕 | 对羟基苯甲酸酯(PP) | SO 4 ·-、·OH | PureG 0.5 g/L,PDS 20 mg/L,PP 1 mg/L,反应120 min | pH=3,>50% pH=6.5,>80% pH=9,>40% |
氮硫掺杂rGO(N,S-rGO)〔50〕 | BPA | SO 4 ·-、·OH | N,S-rGO 0.05 g/L,PDS 0.9 mmol/L,BPA 20 μg/L,反应60 min | pH=3,>85% pH=6.6,>95% pH=11,>55% |
碱性条件 | CNTs〔27〕 | 2,4-二氯苯酚(2,4-DCP) | 1O 2、电子转移 | CNTs 0.1 g/L,PDS 0.05 mmol/L,2,4-DCP 0.05 mmol/L,反应10 min | pH=3,>80% pH=7,>95% pH=9,>99% |
2.3 无机盐离子一般认为,水中常见的Cl-、HCO3-/CO32-和NO2-等阴离子会对AOPs造成明显干扰,同时,溶液离子强度的增大会压缩碳表面双电层,导致Zeta电位降低,影响活性络合物的形成〔54〕.作为还原性物质,Cl-在消耗体系中SO4·-的同时,会生成·OH和氧化性较弱的Cl·、Cl2·-和HOCl·-,这使目标物降解路径更加多元化〔29, 55〕.Xiaoguang DUAN等〔29〕的研究表明,当Cl-浓度从0增至5 mmol/L时,退火纳米金刚石(AND-1000)活化PDS降解苯酚的反应速率常数k从0.084 min-1降至0.040 min-1,但随着Cl-浓度提高到20 mmol/L时,k返升至1.122 min-1,这说明高浓度Cl-可有效促进CNMs/PS体系中ROS的产生,如表 4所示.相比之下,HCO3-/CO32-对自由基和1O2前体物O2·-均具有很强的猝灭作用,导致CNTs/PS对2,4-二氯苯酚的去除率降低40%以上〔18, 27〕.需要注意的是,投加少量Cl-和HCO3-未必会对以表面催化氧化为主的CNMs/PS体系造成负面影响〔56-57〕,这应当结合ROS种类进行具体分析.此外,NO2-的影响不仅体现在与目标物竞争SO4·-方面,更应当关注有毒硝化副产物的潜在威胁〔58〕. ...
... 〔
50〕
BPA | SO 4 ·-、·OH | N,S-rGO 0.05 g/L,PDS 0.9 mmol/L,BPA 20 μg/L,反应60 min | pH=3,>85% pH=6.6,>95% pH=11,>55% | 碱性条件 | CNTs〔27〕 | 2,4-二氯苯酚(2,4-DCP) | 1O 2、电子转移 | CNTs 0.1 g/L,PDS 0.05 mmol/L,2,4-DCP 0.05 mmol/L,反应10 min | pH=3,>80% pH=7,>95% pH=9,>99% |
2.3 无机盐离子一般认为,水中常见的Cl-、HCO3-/CO32-和NO2-等阴离子会对AOPs造成明显干扰,同时,溶液离子强度的增大会压缩碳表面双电层,导致Zeta电位降低,影响活性络合物的形成〔54〕.作为还原性物质,Cl-在消耗体系中SO4·-的同时,会生成·OH和氧化性较弱的Cl·、Cl2·-和HOCl·-,这使目标物降解路径更加多元化〔29, 55〕.Xiaoguang DUAN等〔29〕的研究表明,当Cl-浓度从0增至5 mmol/L时,退火纳米金刚石(AND-1000)活化PDS降解苯酚的反应速率常数k从0.084 min-1降至0.040 min-1,但随着Cl-浓度提高到20 mmol/L时,k返升至1.122 min-1,这说明高浓度Cl-可有效促进CNMs/PS体系中ROS的产生,如表 4所示.相比之下,HCO3-/CO32-对自由基和1O2前体物O2·-均具有很强的猝灭作用,导致CNTs/PS对2,4-二氯苯酚的去除率降低40%以上〔18, 27〕.需要注意的是,投加少量Cl-和HCO3-未必会对以表面催化氧化为主的CNMs/PS体系造成负面影响〔56-57〕,这应当结合ROS种类进行具体分析.此外,NO2-的影响不仅体现在与目标物竞争SO4·-方面,更应当关注有毒硝化副产物的潜在威胁〔58〕. ...
氮掺杂碳纳米管活化过一硫酸盐降解酸性橙AO7
1
2017
... The influence of solution pH on the treatment performance of CNMs/PS system
Table 3 最佳pH | CNMs类型 | 目标物名称 | 优势ROS种类 | 实验条件 | 目标物去除率 |
酸性条件 | 氮硫掺杂rGO(N,S-rGO)〔50〕 | 双酚A(BPA) | SO 4 ·-、·OH | N,S-rGO 0.05 g/L,PDS 0.9 mmol/L,BPA 20 μg/L,反应60 min | pH=3,>85% pH=6,>95% pH=11,>55% |
氮掺CNTs(N-CNTs)〔51〕 | 酸性橙7(AO7) | 络合态SO 4 ·- | N-CNTs 0.2 g/L,n(PMS)/n(AO7)=40/1,AO7 20 mg/L,反应30 min | pH=3,>95% pH=7,>80% pH=9,>70% |
中性条件 | CNTs〔52〕 | AO7 | ·OH、络合态SO 4 ·- | CNTs 0.2 g/L,n(PDS)/n(AO7)=20/1,AO7 20 mg/L,反应90 min | pH=3,>70% pH=7,>85% pH=9,>80% |
超细石墨烯(PureG)〔53〕 | 对羟基苯甲酸酯(PP) | SO 4 ·-、·OH | PureG 0.5 g/L,PDS 20 mg/L,PP 1 mg/L,反应120 min | pH=3,>50% pH=6.5,>80% pH=9,>40% |
氮硫掺杂rGO(N,S-rGO)〔50〕 | BPA | SO 4 ·-、·OH | N,S-rGO 0.05 g/L,PDS 0.9 mmol/L,BPA 20 μg/L,反应60 min | pH=3,>85% pH=6.6,>95% pH=11,>55% |
碱性条件 | CNTs〔27〕 | 2,4-二氯苯酚(2,4-DCP) | 1O 2、电子转移 | CNTs 0.1 g/L,PDS 0.05 mmol/L,2,4-DCP 0.05 mmol/L,反应10 min | pH=3,>80% pH=7,>95% pH=9,>99% |
2.3 无机盐离子一般认为,水中常见的Cl-、HCO3-/CO32-和NO2-等阴离子会对AOPs造成明显干扰,同时,溶液离子强度的增大会压缩碳表面双电层,导致Zeta电位降低,影响活性络合物的形成〔54〕.作为还原性物质,Cl-在消耗体系中SO4·-的同时,会生成·OH和氧化性较弱的Cl·、Cl2·-和HOCl·-,这使目标物降解路径更加多元化〔29, 55〕.Xiaoguang DUAN等〔29〕的研究表明,当Cl-浓度从0增至5 mmol/L时,退火纳米金刚石(AND-1000)活化PDS降解苯酚的反应速率常数k从0.084 min-1降至0.040 min-1,但随着Cl-浓度提高到20 mmol/L时,k返升至1.122 min-1,这说明高浓度Cl-可有效促进CNMs/PS体系中ROS的产生,如表 4所示.相比之下,HCO3-/CO32-对自由基和1O2前体物O2·-均具有很强的猝灭作用,导致CNTs/PS对2,4-二氯苯酚的去除率降低40%以上〔18, 27〕.需要注意的是,投加少量Cl-和HCO3-未必会对以表面催化氧化为主的CNMs/PS体系造成负面影响〔56-57〕,这应当结合ROS种类进行具体分析.此外,NO2-的影响不仅体现在与目标物竞争SO4·-方面,更应当关注有毒硝化副产物的潜在威胁〔58〕. ...
碳纳米管活化过二硫酸盐降解偶氮染料酸性橙7
1
2016
... The influence of solution pH on the treatment performance of CNMs/PS system
Table 3 最佳pH | CNMs类型 | 目标物名称 | 优势ROS种类 | 实验条件 | 目标物去除率 |
酸性条件 | 氮硫掺杂rGO(N,S-rGO)〔50〕 | 双酚A(BPA) | SO 4 ·-、·OH | N,S-rGO 0.05 g/L,PDS 0.9 mmol/L,BPA 20 μg/L,反应60 min | pH=3,>85% pH=6,>95% pH=11,>55% |
氮掺CNTs(N-CNTs)〔51〕 | 酸性橙7(AO7) | 络合态SO 4 ·- | N-CNTs 0.2 g/L,n(PMS)/n(AO7)=40/1,AO7 20 mg/L,反应30 min | pH=3,>95% pH=7,>80% pH=9,>70% |
中性条件 | CNTs〔52〕 | AO7 | ·OH、络合态SO 4 ·- | CNTs 0.2 g/L,n(PDS)/n(AO7)=20/1,AO7 20 mg/L,反应90 min | pH=3,>70% pH=7,>85% pH=9,>80% |
超细石墨烯(PureG)〔53〕 | 对羟基苯甲酸酯(PP) | SO 4 ·-、·OH | PureG 0.5 g/L,PDS 20 mg/L,PP 1 mg/L,反应120 min | pH=3,>50% pH=6.5,>80% pH=9,>40% |
氮硫掺杂rGO(N,S-rGO)〔50〕 | BPA | SO 4 ·-、·OH | N,S-rGO 0.05 g/L,PDS 0.9 mmol/L,BPA 20 μg/L,反应60 min | pH=3,>85% pH=6.6,>95% pH=11,>55% |
碱性条件 | CNTs〔27〕 | 2,4-二氯苯酚(2,4-DCP) | 1O 2、电子转移 | CNTs 0.1 g/L,PDS 0.05 mmol/L,2,4-DCP 0.05 mmol/L,反应10 min | pH=3,>80% pH=7,>95% pH=9,>99% |
2.3 无机盐离子一般认为,水中常见的Cl-、HCO3-/CO32-和NO2-等阴离子会对AOPs造成明显干扰,同时,溶液离子强度的增大会压缩碳表面双电层,导致Zeta电位降低,影响活性络合物的形成〔54〕.作为还原性物质,Cl-在消耗体系中SO4·-的同时,会生成·OH和氧化性较弱的Cl·、Cl2·-和HOCl·-,这使目标物降解路径更加多元化〔29, 55〕.Xiaoguang DUAN等〔29〕的研究表明,当Cl-浓度从0增至5 mmol/L时,退火纳米金刚石(AND-1000)活化PDS降解苯酚的反应速率常数k从0.084 min-1降至0.040 min-1,但随着Cl-浓度提高到20 mmol/L时,k返升至1.122 min-1,这说明高浓度Cl-可有效促进CNMs/PS体系中ROS的产生,如表 4所示.相比之下,HCO3-/CO32-对自由基和1O2前体物O2·-均具有很强的猝灭作用,导致CNTs/PS对2,4-二氯苯酚的去除率降低40%以上〔18, 27〕.需要注意的是,投加少量Cl-和HCO3-未必会对以表面催化氧化为主的CNMs/PS体系造成负面影响〔56-57〕,这应当结合ROS种类进行具体分析.此外,NO2-的影响不仅体现在与目标物竞争SO4·-方面,更应当关注有毒硝化副产物的潜在威胁〔58〕. ...
Graphene: A new activator of sodium persulfate for the advanced oxidation of parabens in water
2
2017
... The influence of solution pH on the treatment performance of CNMs/PS system
Table 3 最佳pH | CNMs类型 | 目标物名称 | 优势ROS种类 | 实验条件 | 目标物去除率 |
酸性条件 | 氮硫掺杂rGO(N,S-rGO)〔50〕 | 双酚A(BPA) | SO 4 ·-、·OH | N,S-rGO 0.05 g/L,PDS 0.9 mmol/L,BPA 20 μg/L,反应60 min | pH=3,>85% pH=6,>95% pH=11,>55% |
氮掺CNTs(N-CNTs)〔51〕 | 酸性橙7(AO7) | 络合态SO 4 ·- | N-CNTs 0.2 g/L,n(PMS)/n(AO7)=40/1,AO7 20 mg/L,反应30 min | pH=3,>95% pH=7,>80% pH=9,>70% |
中性条件 | CNTs〔52〕 | AO7 | ·OH、络合态SO 4 ·- | CNTs 0.2 g/L,n(PDS)/n(AO7)=20/1,AO7 20 mg/L,反应90 min | pH=3,>70% pH=7,>85% pH=9,>80% |
超细石墨烯(PureG)〔53〕 | 对羟基苯甲酸酯(PP) | SO 4 ·-、·OH | PureG 0.5 g/L,PDS 20 mg/L,PP 1 mg/L,反应120 min | pH=3,>50% pH=6.5,>80% pH=9,>40% |
氮硫掺杂rGO(N,S-rGO)〔50〕 | BPA | SO 4 ·-、·OH | N,S-rGO 0.05 g/L,PDS 0.9 mmol/L,BPA 20 μg/L,反应60 min | pH=3,>85% pH=6.6,>95% pH=11,>55% |
碱性条件 | CNTs〔27〕 | 2,4-二氯苯酚(2,4-DCP) | 1O 2、电子转移 | CNTs 0.1 g/L,PDS 0.05 mmol/L,2,4-DCP 0.05 mmol/L,反应10 min | pH=3,>80% pH=7,>95% pH=9,>99% |
2.3 无机盐离子一般认为,水中常见的Cl-、HCO3-/CO32-和NO2-等阴离子会对AOPs造成明显干扰,同时,溶液离子强度的增大会压缩碳表面双电层,导致Zeta电位降低,影响活性络合物的形成〔54〕.作为还原性物质,Cl-在消耗体系中SO4·-的同时,会生成·OH和氧化性较弱的Cl·、Cl2·-和HOCl·-,这使目标物降解路径更加多元化〔29, 55〕.Xiaoguang DUAN等〔29〕的研究表明,当Cl-浓度从0增至5 mmol/L时,退火纳米金刚石(AND-1000)活化PDS降解苯酚的反应速率常数k从0.084 min-1降至0.040 min-1,但随着Cl-浓度提高到20 mmol/L时,k返升至1.122 min-1,这说明高浓度Cl-可有效促进CNMs/PS体系中ROS的产生,如表 4所示.相比之下,HCO3-/CO32-对自由基和1O2前体物O2·-均具有很强的猝灭作用,导致CNTs/PS对2,4-二氯苯酚的去除率降低40%以上〔18, 27〕.需要注意的是,投加少量Cl-和HCO3-未必会对以表面催化氧化为主的CNMs/PS体系造成负面影响〔56-57〕,这应当结合ROS种类进行具体分析.此外,NO2-的影响不仅体现在与目标物竞争SO4·-方面,更应当关注有毒硝化副产物的潜在威胁〔58〕. ...
... The influence of NOM on the treatment performance of CNMs/PS system
Table 5 背景物质 | CNMs类型 | 目标物名称 | 优势ROS种类 | 实验条件 | 目标物去除率 |
腐殖酸(HA) | 900 ℃还原氧化石墨烯(rGO-900)〔60〕 | 苯酚 | 表面活性络合物 | rGO-900 0.05 g/L,PMS 6.5 mmol/L,苯酚20 mg/L,反应20 min | HA=0 mg/L,>99% HA=40 mg/L,>50% |
石墨化纳米金刚石(G-ND)〔17〕 | 苯酚 | 电子转移 | G-ND 0.1 g/L,PDS 1 mmol/L,苯酚0.01 mmol/L,反应30 min | HA=0 mg/L,>99% HA=10 mg/L,>90% |
超细石墨烯(PureG)〔53〕 | PP | SO4·-、·OH | PureG 0.5 g/L,PDS 20 mg/L,PP 1 mg/L,反应60 min | HA=0 mg/L,>90% HA=40 mg/L,>25% |
2.5 反应操作方式在实验室小试规模下,固相悬浮反应体系是运行CNMs/PS的最常用方法.将CNMs充分分散于溶液中可显著降低相间传质阻力,提高催化反应速率,但也容易导致纳米材料流失的问题,造成潜在的生态风险〔65-66〕.为解决上述问题,使用CNMs固定化技术,构建反应-分离一体化系统已成为该领域的研究热点,如表 6所示. ...
The interaction of water with solid surfaces: Fundamental aspects
1
1987
... 一般认为,水中常见的Cl-、HCO3-/CO32-和NO2-等阴离子会对AOPs造成明显干扰,同时,溶液离子强度的增大会压缩碳表面双电层,导致Zeta电位降低,影响活性络合物的形成〔54〕.作为还原性物质,Cl-在消耗体系中SO4·-的同时,会生成·OH和氧化性较弱的Cl·、Cl2·-和HOCl·-,这使目标物降解路径更加多元化〔29, 55〕.Xiaoguang DUAN等〔29〕的研究表明,当Cl-浓度从0增至5 mmol/L时,退火纳米金刚石(AND-1000)活化PDS降解苯酚的反应速率常数k从0.084 min-1降至0.040 min-1,但随着Cl-浓度提高到20 mmol/L时,k返升至1.122 min-1,这说明高浓度Cl-可有效促进CNMs/PS体系中ROS的产生,如表 4所示.相比之下,HCO3-/CO32-对自由基和1O2前体物O2·-均具有很强的猝灭作用,导致CNTs/PS对2,4-二氯苯酚的去除率降低40%以上〔18, 27〕.需要注意的是,投加少量Cl-和HCO3-未必会对以表面催化氧化为主的CNMs/PS体系造成负面影响〔56-57〕,这应当结合ROS种类进行具体分析.此外,NO2-的影响不仅体现在与目标物竞争SO4·-方面,更应当关注有毒硝化副产物的潜在威胁〔58〕. ...
Influence of chloride and carbonates on the reactivity of activated persulfate
1
2012
... 一般认为,水中常见的Cl-、HCO3-/CO32-和NO2-等阴离子会对AOPs造成明显干扰,同时,溶液离子强度的增大会压缩碳表面双电层,导致Zeta电位降低,影响活性络合物的形成〔54〕.作为还原性物质,Cl-在消耗体系中SO4·-的同时,会生成·OH和氧化性较弱的Cl·、Cl2·-和HOCl·-,这使目标物降解路径更加多元化〔29, 55〕.Xiaoguang DUAN等〔29〕的研究表明,当Cl-浓度从0增至5 mmol/L时,退火纳米金刚石(AND-1000)活化PDS降解苯酚的反应速率常数k从0.084 min-1降至0.040 min-1,但随着Cl-浓度提高到20 mmol/L时,k返升至1.122 min-1,这说明高浓度Cl-可有效促进CNMs/PS体系中ROS的产生,如表 4所示.相比之下,HCO3-/CO32-对自由基和1O2前体物O2·-均具有很强的猝灭作用,导致CNTs/PS对2,4-二氯苯酚的去除率降低40%以上〔18, 27〕.需要注意的是,投加少量Cl-和HCO3-未必会对以表面催化氧化为主的CNMs/PS体系造成负面影响〔56-57〕,这应当结合ROS种类进行具体分析.此外,NO2-的影响不仅体现在与目标物竞争SO4·-方面,更应当关注有毒硝化副产物的潜在威胁〔58〕. ...
Nonradical transformation of sulfamethoxazole by carbon nanotube activated peroxydisulfate: Kinetics, mechanism and product toxicity
2
2019
... 一般认为,水中常见的Cl-、HCO3-/CO32-和NO2-等阴离子会对AOPs造成明显干扰,同时,溶液离子强度的增大会压缩碳表面双电层,导致Zeta电位降低,影响活性络合物的形成〔54〕.作为还原性物质,Cl-在消耗体系中SO4·-的同时,会生成·OH和氧化性较弱的Cl·、Cl2·-和HOCl·-,这使目标物降解路径更加多元化〔29, 55〕.Xiaoguang DUAN等〔29〕的研究表明,当Cl-浓度从0增至5 mmol/L时,退火纳米金刚石(AND-1000)活化PDS降解苯酚的反应速率常数k从0.084 min-1降至0.040 min-1,但随着Cl-浓度提高到20 mmol/L时,k返升至1.122 min-1,这说明高浓度Cl-可有效促进CNMs/PS体系中ROS的产生,如表 4所示.相比之下,HCO3-/CO32-对自由基和1O2前体物O2·-均具有很强的猝灭作用,导致CNTs/PS对2,4-二氯苯酚的去除率降低40%以上〔18, 27〕.需要注意的是,投加少量Cl-和HCO3-未必会对以表面催化氧化为主的CNMs/PS体系造成负面影响〔56-57〕,这应当结合ROS种类进行具体分析.此外,NO2-的影响不仅体现在与目标物竞争SO4·-方面,更应当关注有毒硝化副产物的潜在威胁〔58〕. ...
... The influence of inorganic ions on the treatment performance of CNMs/PS system
Table 4 背景物质 | CNMs类型 | 目标物名称 | 优势ROS种类 | 实验条件 | 目标物去除率 |
Cl- | 退火纳米金刚石(AND -1000)〔29〕 | 苯酚 | ·OH、络合态SO4·- | AND-1000 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应30 min | Cl-=0 mmol/L,>90% Cl-=5 mmol/L,>60% Cl-=20 mmol/L,>95% |
氮掺杂石墨烯(NG)〔59〕 | 磺胺甲恶唑(SMX) | 络合态SO4·- | NG 0.05 g/L,PDS 1 mmol/L,SMX 5 mg/L,反应60 min | Cl-=0 mmol/L,>99% Cl-=100 mmol/L,>99% |
CNTs〔56〕 | SMX | 表面活性络合物 | CNTs 0.1 g/L,PDS 500 μmol/L,SMX 10 μmol/L,反应60 min | Cl-=0 mmol/L,>60% Cl-=5 mmol/L,>55% |
600 ℃氮掺杂石墨烯(NG 600)〔24〕 | 磺乙酰胺(SAM) | 表面活性络合物、SO4·-、·OH | NG600 0.2 g/L,PMS 0.5 mmol/L,SAM 10 mg/L,反应50 min | Cl-=0 mg/L,>99% Cl-=100 mg/L,>95% |
HCO3·/CO32- CNTs〔18〕 | 2,4- DCP | 1O2 | CNTs 0.1 g/L,PDS 0.031 mmol/L,2,4-DCP 0.031 mmol/L,反应30 min | CO32-=0 mmol/L,>90% CO32-=6.2 mmol/L,>30% |
CNTs〔27〕 | 2,4-DCP | 1O2、电子转移 | CNTs 0.1 g/L,PDS 0.05 mmol/L,2,4-DCP 0.05 mmol/L,反应30 min | HCO3·=0 mmol/L,>99% HCO3·=5 mmol/L,>40% |
CNTs〔57〕 | 溴代苯酚(2-Brp) | 表面活性络合物 | CNTs 0.05 mg/L,PDS 500 μmol/L,2-Brp 10 μmol/L,反应40 min | HCO3·=0 mmol/L,>99% HCO3·=1 mmol/L,>99% |
900 ℃还原氧化石墨烯(rGO-900)〔60〕 | 苯酚 | 表面活性络合物 | rGO-900 0.05 g/L,PMS 6.5mmol/L,苯酚20 mg/L,反应20 min | HCO3·=0 mmol/L,>99% HCO3·=5 mmol/L,>45% |
2.4 背景有机物以天然有机物(NOM)为代表的背景物质对CNMs/PS体系的影响主要包括争夺表面活性点位、竞争ROS组分和干扰络合物形成等〔4, 61〕.作为优良的吸附剂,CNMs借助大π共轭结构对NOM表现出很强的静电亲和力.尽管NOM中羰基(—C=O)和邻位羟基(—OH)可以促进1O2形成〔26, 62〕,但考虑到竞争吸附、空间位阻和静电排斥等作用,NOM在CNMs表面的聚集或包覆仍将削弱对目标物的特异性吸附,阻碍PS分子参与形成活性络合物〔4, 61〕.另外,考虑到腐殖酸(HA)能够与SO4·-、·OH快速反应,反应速率常数分别为k(SO4·-+HA)=6.6×103 L/(mg·s),k(·OH+HA)=1.4×104 L/(mg·s),目标物降解所能利用的自由基数量势必减少〔63-64〕.由表 5可知,投加一定量HA后,rGO、G-ND和PureG活化PS的降解效率都出现了明显降低. ...
Oxidation kinetics of bromophenols by nonradical activation of peroxydisulfate in the presence of carbon nanotube and formation of brominated polymeric products
2
2017
... 一般认为,水中常见的Cl-、HCO3-/CO32-和NO2-等阴离子会对AOPs造成明显干扰,同时,溶液离子强度的增大会压缩碳表面双电层,导致Zeta电位降低,影响活性络合物的形成〔54〕.作为还原性物质,Cl-在消耗体系中SO4·-的同时,会生成·OH和氧化性较弱的Cl·、Cl2·-和HOCl·-,这使目标物降解路径更加多元化〔29, 55〕.Xiaoguang DUAN等〔29〕的研究表明,当Cl-浓度从0增至5 mmol/L时,退火纳米金刚石(AND-1000)活化PDS降解苯酚的反应速率常数k从0.084 min-1降至0.040 min-1,但随着Cl-浓度提高到20 mmol/L时,k返升至1.122 min-1,这说明高浓度Cl-可有效促进CNMs/PS体系中ROS的产生,如表 4所示.相比之下,HCO3-/CO32-对自由基和1O2前体物O2·-均具有很强的猝灭作用,导致CNTs/PS对2,4-二氯苯酚的去除率降低40%以上〔18, 27〕.需要注意的是,投加少量Cl-和HCO3-未必会对以表面催化氧化为主的CNMs/PS体系造成负面影响〔56-57〕,这应当结合ROS种类进行具体分析.此外,NO2-的影响不仅体现在与目标物竞争SO4·-方面,更应当关注有毒硝化副产物的潜在威胁〔58〕. ...
... The influence of inorganic ions on the treatment performance of CNMs/PS system
Table 4 背景物质 | CNMs类型 | 目标物名称 | 优势ROS种类 | 实验条件 | 目标物去除率 |
Cl- | 退火纳米金刚石(AND -1000)〔29〕 | 苯酚 | ·OH、络合态SO4·- | AND-1000 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应30 min | Cl-=0 mmol/L,>90% Cl-=5 mmol/L,>60% Cl-=20 mmol/L,>95% |
氮掺杂石墨烯(NG)〔59〕 | 磺胺甲恶唑(SMX) | 络合态SO4·- | NG 0.05 g/L,PDS 1 mmol/L,SMX 5 mg/L,反应60 min | Cl-=0 mmol/L,>99% Cl-=100 mmol/L,>99% |
CNTs〔56〕 | SMX | 表面活性络合物 | CNTs 0.1 g/L,PDS 500 μmol/L,SMX 10 μmol/L,反应60 min | Cl-=0 mmol/L,>60% Cl-=5 mmol/L,>55% |
600 ℃氮掺杂石墨烯(NG 600)〔24〕 | 磺乙酰胺(SAM) | 表面活性络合物、SO4·-、·OH | NG600 0.2 g/L,PMS 0.5 mmol/L,SAM 10 mg/L,反应50 min | Cl-=0 mg/L,>99% Cl-=100 mg/L,>95% |
HCO3·/CO32- CNTs〔18〕 | 2,4- DCP | 1O2 | CNTs 0.1 g/L,PDS 0.031 mmol/L,2,4-DCP 0.031 mmol/L,反应30 min | CO32-=0 mmol/L,>90% CO32-=6.2 mmol/L,>30% |
CNTs〔27〕 | 2,4-DCP | 1O2、电子转移 | CNTs 0.1 g/L,PDS 0.05 mmol/L,2,4-DCP 0.05 mmol/L,反应30 min | HCO3·=0 mmol/L,>99% HCO3·=5 mmol/L,>40% |
CNTs〔57〕 | 溴代苯酚(2-Brp) | 表面活性络合物 | CNTs 0.05 mg/L,PDS 500 μmol/L,2-Brp 10 μmol/L,反应40 min | HCO3·=0 mmol/L,>99% HCO3·=1 mmol/L,>99% |
900 ℃还原氧化石墨烯(rGO-900)〔60〕 | 苯酚 | 表面活性络合物 | rGO-900 0.05 g/L,PMS 6.5mmol/L,苯酚20 mg/L,反应20 min | HCO3·=0 mmol/L,>99% HCO3·=5 mmol/L,>45% |
2.4 背景有机物以天然有机物(NOM)为代表的背景物质对CNMs/PS体系的影响主要包括争夺表面活性点位、竞争ROS组分和干扰络合物形成等〔4, 61〕.作为优良的吸附剂,CNMs借助大π共轭结构对NOM表现出很强的静电亲和力.尽管NOM中羰基(—C=O)和邻位羟基(—OH)可以促进1O2形成〔26, 62〕,但考虑到竞争吸附、空间位阻和静电排斥等作用,NOM在CNMs表面的聚集或包覆仍将削弱对目标物的特异性吸附,阻碍PS分子参与形成活性络合物〔4, 61〕.另外,考虑到腐殖酸(HA)能够与SO4·-、·OH快速反应,反应速率常数分别为k(SO4·-+HA)=6.6×103 L/(mg·s),k(·OH+HA)=1.4×104 L/(mg·s),目标物降解所能利用的自由基数量势必减少〔63-64〕.由表 5可知,投加一定量HA后,rGO、G-ND和PureG活化PS的降解效率都出现了明显降低. ...
The role of nitrite in sulfate radical-based degradation of phenolic compounds: An unexpected nitration process relevant to groundwater remediation by in-situ chemical oxidation(ISCO)
1
2017
... 一般认为,水中常见的Cl-、HCO3-/CO32-和NO2-等阴离子会对AOPs造成明显干扰,同时,溶液离子强度的增大会压缩碳表面双电层,导致Zeta电位降低,影响活性络合物的形成〔54〕.作为还原性物质,Cl-在消耗体系中SO4·-的同时,会生成·OH和氧化性较弱的Cl·、Cl2·-和HOCl·-,这使目标物降解路径更加多元化〔29, 55〕.Xiaoguang DUAN等〔29〕的研究表明,当Cl-浓度从0增至5 mmol/L时,退火纳米金刚石(AND-1000)活化PDS降解苯酚的反应速率常数k从0.084 min-1降至0.040 min-1,但随着Cl-浓度提高到20 mmol/L时,k返升至1.122 min-1,这说明高浓度Cl-可有效促进CNMs/PS体系中ROS的产生,如表 4所示.相比之下,HCO3-/CO32-对自由基和1O2前体物O2·-均具有很强的猝灭作用,导致CNTs/PS对2,4-二氯苯酚的去除率降低40%以上〔18, 27〕.需要注意的是,投加少量Cl-和HCO3-未必会对以表面催化氧化为主的CNMs/PS体系造成负面影响〔56-57〕,这应当结合ROS种类进行具体分析.此外,NO2-的影响不仅体现在与目标物竞争SO4·-方面,更应当关注有毒硝化副产物的潜在威胁〔58〕. ...
Metal-free catalysis of persulfate activation and organic-pollutant degradation by nitrogen-doped graphene and aminated graphene
1
2016
... The influence of inorganic ions on the treatment performance of CNMs/PS system
Table 4 背景物质 | CNMs类型 | 目标物名称 | 优势ROS种类 | 实验条件 | 目标物去除率 |
Cl- | 退火纳米金刚石(AND -1000)〔29〕 | 苯酚 | ·OH、络合态SO4·- | AND-1000 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应30 min | Cl-=0 mmol/L,>90% Cl-=5 mmol/L,>60% Cl-=20 mmol/L,>95% |
氮掺杂石墨烯(NG)〔59〕 | 磺胺甲恶唑(SMX) | 络合态SO4·- | NG 0.05 g/L,PDS 1 mmol/L,SMX 5 mg/L,反应60 min | Cl-=0 mmol/L,>99% Cl-=100 mmol/L,>99% |
CNTs〔56〕 | SMX | 表面活性络合物 | CNTs 0.1 g/L,PDS 500 μmol/L,SMX 10 μmol/L,反应60 min | Cl-=0 mmol/L,>60% Cl-=5 mmol/L,>55% |
600 ℃氮掺杂石墨烯(NG 600)〔24〕 | 磺乙酰胺(SAM) | 表面活性络合物、SO4·-、·OH | NG600 0.2 g/L,PMS 0.5 mmol/L,SAM 10 mg/L,反应50 min | Cl-=0 mg/L,>99% Cl-=100 mg/L,>95% |
HCO3·/CO32- CNTs〔18〕 | 2,4- DCP | 1O2 | CNTs 0.1 g/L,PDS 0.031 mmol/L,2,4-DCP 0.031 mmol/L,反应30 min | CO32-=0 mmol/L,>90% CO32-=6.2 mmol/L,>30% |
CNTs〔27〕 | 2,4-DCP | 1O2、电子转移 | CNTs 0.1 g/L,PDS 0.05 mmol/L,2,4-DCP 0.05 mmol/L,反应30 min | HCO3·=0 mmol/L,>99% HCO3·=5 mmol/L,>40% |
CNTs〔57〕 | 溴代苯酚(2-Brp) | 表面活性络合物 | CNTs 0.05 mg/L,PDS 500 μmol/L,2-Brp 10 μmol/L,反应40 min | HCO3·=0 mmol/L,>99% HCO3·=1 mmol/L,>99% |
900 ℃还原氧化石墨烯(rGO-900)〔60〕 | 苯酚 | 表面活性络合物 | rGO-900 0.05 g/L,PMS 6.5mmol/L,苯酚20 mg/L,反应20 min | HCO3·=0 mmol/L,>99% HCO3·=5 mmol/L,>45% |
2.4 背景有机物以天然有机物(NOM)为代表的背景物质对CNMs/PS体系的影响主要包括争夺表面活性点位、竞争ROS组分和干扰络合物形成等〔4, 61〕.作为优良的吸附剂,CNMs借助大π共轭结构对NOM表现出很强的静电亲和力.尽管NOM中羰基(—C=O)和邻位羟基(—OH)可以促进1O2形成〔26, 62〕,但考虑到竞争吸附、空间位阻和静电排斥等作用,NOM在CNMs表面的聚集或包覆仍将削弱对目标物的特异性吸附,阻碍PS分子参与形成活性络合物〔4, 61〕.另外,考虑到腐殖酸(HA)能够与SO4·-、·OH快速反应,反应速率常数分别为k(SO4·-+HA)=6.6×103 L/(mg·s),k(·OH+HA)=1.4×104 L/(mg·s),目标物降解所能利用的自由基数量势必减少〔63-64〕.由表 5可知,投加一定量HA后,rGO、G-ND和PureG活化PS的降解效率都出现了明显降低. ...
Occurrence of radical and nonradical pathways from carbocatalysts for aqueous and nonaqueous catalytic oxidation
2
2016
... The influence of inorganic ions on the treatment performance of CNMs/PS system
Table 4 背景物质 | CNMs类型 | 目标物名称 | 优势ROS种类 | 实验条件 | 目标物去除率 |
Cl- | 退火纳米金刚石(AND -1000)〔29〕 | 苯酚 | ·OH、络合态SO4·- | AND-1000 0.2 g/L,PDS 6.5 mmol/L,苯酚20 mg/L,反应30 min | Cl-=0 mmol/L,>90% Cl-=5 mmol/L,>60% Cl-=20 mmol/L,>95% |
氮掺杂石墨烯(NG)〔59〕 | 磺胺甲恶唑(SMX) | 络合态SO4·- | NG 0.05 g/L,PDS 1 mmol/L,SMX 5 mg/L,反应60 min | Cl-=0 mmol/L,>99% Cl-=100 mmol/L,>99% |
CNTs〔56〕 | SMX | 表面活性络合物 | CNTs 0.1 g/L,PDS 500 μmol/L,SMX 10 μmol/L,反应60 min | Cl-=0 mmol/L,>60% Cl-=5 mmol/L,>55% |
600 ℃氮掺杂石墨烯(NG 600)〔24〕 | 磺乙酰胺(SAM) | 表面活性络合物、SO4·-、·OH | NG600 0.2 g/L,PMS 0.5 mmol/L,SAM 10 mg/L,反应50 min | Cl-=0 mg/L,>99% Cl-=100 mg/L,>95% |
HCO3·/CO32- CNTs〔18〕 | 2,4- DCP | 1O2 | CNTs 0.1 g/L,PDS 0.031 mmol/L,2,4-DCP 0.031 mmol/L,反应30 min | CO32-=0 mmol/L,>90% CO32-=6.2 mmol/L,>30% |
CNTs〔27〕 | 2,4-DCP | 1O2、电子转移 | CNTs 0.1 g/L,PDS 0.05 mmol/L,2,4-DCP 0.05 mmol/L,反应30 min | HCO3·=0 mmol/L,>99% HCO3·=5 mmol/L,>40% |
CNTs〔57〕 | 溴代苯酚(2-Brp) | 表面活性络合物 | CNTs 0.05 mg/L,PDS 500 μmol/L,2-Brp 10 μmol/L,反应40 min | HCO3·=0 mmol/L,>99% HCO3·=1 mmol/L,>99% |
900 ℃还原氧化石墨烯(rGO-900)〔60〕 | 苯酚 | 表面活性络合物 | rGO-900 0.05 g/L,PMS 6.5mmol/L,苯酚20 mg/L,反应20 min | HCO3·=0 mmol/L,>99% HCO3·=5 mmol/L,>45% |
2.4 背景有机物以天然有机物(NOM)为代表的背景物质对CNMs/PS体系的影响主要包括争夺表面活性点位、竞争ROS组分和干扰络合物形成等〔4, 61〕.作为优良的吸附剂,CNMs借助大π共轭结构对NOM表现出很强的静电亲和力.尽管NOM中羰基(—C=O)和邻位羟基(—OH)可以促进1O2形成〔26, 62〕,但考虑到竞争吸附、空间位阻和静电排斥等作用,NOM在CNMs表面的聚集或包覆仍将削弱对目标物的特异性吸附,阻碍PS分子参与形成活性络合物〔4, 61〕.另外,考虑到腐殖酸(HA)能够与SO4·-、·OH快速反应,反应速率常数分别为k(SO4·-+HA)=6.6×103 L/(mg·s),k(·OH+HA)=1.4×104 L/(mg·s),目标物降解所能利用的自由基数量势必减少〔63-64〕.由表 5可知,投加一定量HA后,rGO、G-ND和PureG活化PS的降解效率都出现了明显降低. ...
... The influence of NOM on the treatment performance of CNMs/PS system
Table 5 背景物质 | CNMs类型 | 目标物名称 | 优势ROS种类 | 实验条件 | 目标物去除率 |
腐殖酸(HA) | 900 ℃还原氧化石墨烯(rGO-900)〔60〕 | 苯酚 | 表面活性络合物 | rGO-900 0.05 g/L,PMS 6.5 mmol/L,苯酚20 mg/L,反应20 min | HA=0 mg/L,>99% HA=40 mg/L,>50% |
石墨化纳米金刚石(G-ND)〔17〕 | 苯酚 | 电子转移 | G-ND 0.1 g/L,PDS 1 mmol/L,苯酚0.01 mmol/L,反应30 min | HA=0 mg/L,>99% HA=10 mg/L,>90% |
超细石墨烯(PureG)〔53〕 | PP | SO4·-、·OH | PureG 0.5 g/L,PDS 20 mg/L,PP 1 mg/L,反应60 min | HA=0 mg/L,>90% HA=40 mg/L,>25% |
2.5 反应操作方式在实验室小试规模下,固相悬浮反应体系是运行CNMs/PS的最常用方法.将CNMs充分分散于溶液中可显著降低相间传质阻力,提高催化反应速率,但也容易导致纳米材料流失的问题,造成潜在的生态风险〔65-66〕.为解决上述问题,使用CNMs固定化技术,构建反应-分离一体化系统已成为该领域的研究热点,如表 6所示. ...
Aggregation and resuspension of graphene oxide in simulated natural surface aquatic environments
2
2015
... 以天然有机物(NOM)为代表的背景物质对CNMs/PS体系的影响主要包括争夺表面活性点位、竞争ROS组分和干扰络合物形成等〔4, 61〕.作为优良的吸附剂,CNMs借助大π共轭结构对NOM表现出很强的静电亲和力.尽管NOM中羰基(—C=O)和邻位羟基(—OH)可以促进1O2形成〔26, 62〕,但考虑到竞争吸附、空间位阻和静电排斥等作用,NOM在CNMs表面的聚集或包覆仍将削弱对目标物的特异性吸附,阻碍PS分子参与形成活性络合物〔4, 61〕.另外,考虑到腐殖酸(HA)能够与SO4·-、·OH快速反应,反应速率常数分别为k(SO4·-+HA)=6.6×103 L/(mg·s),k(·OH+HA)=1.4×104 L/(mg·s),目标物降解所能利用的自由基数量势必减少〔63-64〕.由表 5可知,投加一定量HA后,rGO、G-ND和PureG活化PS的降解效率都出现了明显降低. ...
... , 61〕.另外,考虑到腐殖酸(HA)能够与SO4·-、·OH快速反应,反应速率常数分别为k(SO4·-+HA)=6.6×103 L/(mg·s),k(·OH+HA)=1.4×104 L/(mg·s),目标物降解所能利用的自由基数量势必减少〔63-64〕.由表 5可知,投加一定量HA后,rGO、G-ND和PureG活化PS的降解效率都出现了明显降低. ...
Singlet-oxygen generation in alkaline periodate solution
1
2015
... 以天然有机物(NOM)为代表的背景物质对CNMs/PS体系的影响主要包括争夺表面活性点位、竞争ROS组分和干扰络合物形成等〔4, 61〕.作为优良的吸附剂,CNMs借助大π共轭结构对NOM表现出很强的静电亲和力.尽管NOM中羰基(—C=O)和邻位羟基(—OH)可以促进1O2形成〔26, 62〕,但考虑到竞争吸附、空间位阻和静电排斥等作用,NOM在CNMs表面的聚集或包覆仍将削弱对目标物的特异性吸附,阻碍PS分子参与形成活性络合物〔4, 61〕.另外,考虑到腐殖酸(HA)能够与SO4·-、·OH快速反应,反应速率常数分别为k(SO4·-+HA)=6.6×103 L/(mg·s),k(·OH+HA)=1.4×104 L/(mg·s),目标物降解所能利用的自由基数量势必减少〔63-64〕.由表 5可知,投加一定量HA后,rGO、G-ND和PureG活化PS的降解效率都出现了明显降低. ...
A combined theoretical and experimental study on the oxidation of fulvic acid by the sulfate radical anion
1
2009
... 以天然有机物(NOM)为代表的背景物质对CNMs/PS体系的影响主要包括争夺表面活性点位、竞争ROS组分和干扰络合物形成等〔4, 61〕.作为优良的吸附剂,CNMs借助大π共轭结构对NOM表现出很强的静电亲和力.尽管NOM中羰基(—C=O)和邻位羟基(—OH)可以促进1O2形成〔26, 62〕,但考虑到竞争吸附、空间位阻和静电排斥等作用,NOM在CNMs表面的聚集或包覆仍将削弱对目标物的特异性吸附,阻碍PS分子参与形成活性络合物〔4, 61〕.另外,考虑到腐殖酸(HA)能够与SO4·-、·OH快速反应,反应速率常数分别为k(SO4·-+HA)=6.6×103 L/(mg·s),k(·OH+HA)=1.4×104 L/(mg·s),目标物降解所能利用的自由基数量势必减少〔63-64〕.由表 5可知,投加一定量HA后,rGO、G-ND和PureG活化PS的降解效率都出现了明显降低. ...
Degradation of chlorotriazine pesticides by sulfate radicals and the influence of organic matter
1
2015
... 以天然有机物(NOM)为代表的背景物质对CNMs/PS体系的影响主要包括争夺表面活性点位、竞争ROS组分和干扰络合物形成等〔4, 61〕.作为优良的吸附剂,CNMs借助大π共轭结构对NOM表现出很强的静电亲和力.尽管NOM中羰基(—C=O)和邻位羟基(—OH)可以促进1O2形成〔26, 62〕,但考虑到竞争吸附、空间位阻和静电排斥等作用,NOM在CNMs表面的聚集或包覆仍将削弱对目标物的特异性吸附,阻碍PS分子参与形成活性络合物〔4, 61〕.另外,考虑到腐殖酸(HA)能够与SO4·-、·OH快速反应,反应速率常数分别为k(SO4·-+HA)=6.6×103 L/(mg·s),k(·OH+HA)=1.4×104 L/(mg·s),目标物降解所能利用的自由基数量势必减少〔63-64〕.由表 5可知,投加一定量HA后,rGO、G-ND和PureG活化PS的降解效率都出现了明显降低. ...
Genotoxicity of graphene nanoribbons in human mesenchymal stem cells
1
2013
... 在实验室小试规模下,固相悬浮反应体系是运行CNMs/PS的最常用方法.将CNMs充分分散于溶液中可显著降低相间传质阻力,提高催化反应速率,但也容易导致纳米材料流失的问题,造成潜在的生态风险〔65-66〕.为解决上述问题,使用CNMs固定化技术,构建反应-分离一体化系统已成为该领域的研究热点,如表 6所示. ...
Investigation of acute effects of graphene oxide on wastewater microbial community: A case study
1
2013
... 在实验室小试规模下,固相悬浮反应体系是运行CNMs/PS的最常用方法.将CNMs充分分散于溶液中可显著降低相间传质阻力,提高催化反应速率,但也容易导致纳米材料流失的问题,造成潜在的生态风险〔65-66〕.为解决上述问题,使用CNMs固定化技术,构建反应-分离一体化系统已成为该领域的研究热点,如表 6所示. ...
Multi-walled carbon nanotubes with selected properties for dynamic filtration of pharmaceuticals and personal care products
1
2016
... Application of CNMs composite membrane
Table 6 CNMs类型 | 目标物类型 | 去除机理 | 实验条件 | 目标物去除率 |
CNTs复合膜 | 三氯生(TCS)〔67〕 | 吸附、超滤 | CNTs负载量22 g/m 2,TCS 1 mg/L,连续过滤120 min | > 90% |
GO复合膜 | 碱基蓝〔68〕 | 纳滤 | GO负载量0.14 g/m 2,碱基蓝50 mg/L,连续过滤60 min | > 95% |
rGO复合膜 | 草酸〔69〕 | PS原位催化氧化 | rGO负载量15 mg,PDS 1 mmol/L,草酸90 mg/L,连续过滤175 min | > 90% |
N-rGO复合膜 | 苯酚〔70〕 | PS原位催化氧化 | N-rGO负载量15 mg,PDS 1 mmol/L,苯酚0.5 mmol/L,连续过滤180 min | > 70% |
rGO/CNTs复合膜 | SMX〔38〕 | PS原位催化氧化 | rGO/CNTs负载量8 g/m2,PDS 5 mmol/L,SMX 500 μg/L,连续过滤180 min | > 75% |
例如,J. RESTIVO等〔71〕将纳米碳纤维固着在陶瓷体蜂窝状通道内,借助流体流动驱动非均相催化氧化反应,实现了对阿特拉津等多种微污染物的稳定去除.G. S. AJMANI等〔72〕将CNTs负载于微滤膜表面,通过耦合过滤吸附过程,充分发挥复合碳层的空间位阻效应,使其对水中胶体状和溶解态NOM的去除效果明显优于悬浮吸附体系.王利颖等〔73〕在聚偏氟乙烯(PVDF)中空纤维膜内表面负载CNTs功能碳层,实现了对污水厂二级出水的连续处理,其对溶解性有机物(DOC)和芳香类物质(UV254)的去除率比原始PVDF膜分别提高了37%和56%. ...
Graphene oxide modified membrane for highly efficient wastewater treatment by dynamic combination of nanofiltration and catalysis
1
2020
... Application of CNMs composite membrane
Table 6 CNMs类型 | 目标物类型 | 去除机理 | 实验条件 | 目标物去除率 |
CNTs复合膜 | 三氯生(TCS)〔67〕 | 吸附、超滤 | CNTs负载量22 g/m 2,TCS 1 mg/L,连续过滤120 min | > 90% |
GO复合膜 | 碱基蓝〔68〕 | 纳滤 | GO负载量0.14 g/m 2,碱基蓝50 mg/L,连续过滤60 min | > 95% |
rGO复合膜 | 草酸〔69〕 | PS原位催化氧化 | rGO负载量15 mg,PDS 1 mmol/L,草酸90 mg/L,连续过滤175 min | > 90% |
N-rGO复合膜 | 苯酚〔70〕 | PS原位催化氧化 | N-rGO负载量15 mg,PDS 1 mmol/L,苯酚0.5 mmol/L,连续过滤180 min | > 70% |
rGO/CNTs复合膜 | SMX〔38〕 | PS原位催化氧化 | rGO/CNTs负载量8 g/m2,PDS 5 mmol/L,SMX 500 μg/L,连续过滤180 min | > 75% |
例如,J. RESTIVO等〔71〕将纳米碳纤维固着在陶瓷体蜂窝状通道内,借助流体流动驱动非均相催化氧化反应,实现了对阿特拉津等多种微污染物的稳定去除.G. S. AJMANI等〔72〕将CNTs负载于微滤膜表面,通过耦合过滤吸附过程,充分发挥复合碳层的空间位阻效应,使其对水中胶体状和溶解态NOM的去除效果明显优于悬浮吸附体系.王利颖等〔73〕在聚偏氟乙烯(PVDF)中空纤维膜内表面负载CNTs功能碳层,实现了对污水厂二级出水的连续处理,其对溶解性有机物(DOC)和芳香类物质(UV254)的去除率比原始PVDF膜分别提高了37%和56%. ...
Metal-free graphene-based catalytic membrane for degradation of organic contaminants by persulfate activation
1
2019
... Application of CNMs composite membrane
Table 6 CNMs类型 | 目标物类型 | 去除机理 | 实验条件 | 目标物去除率 |
CNTs复合膜 | 三氯生(TCS)〔67〕 | 吸附、超滤 | CNTs负载量22 g/m 2,TCS 1 mg/L,连续过滤120 min | > 90% |
GO复合膜 | 碱基蓝〔68〕 | 纳滤 | GO负载量0.14 g/m 2,碱基蓝50 mg/L,连续过滤60 min | > 95% |
rGO复合膜 | 草酸〔69〕 | PS原位催化氧化 | rGO负载量15 mg,PDS 1 mmol/L,草酸90 mg/L,连续过滤175 min | > 90% |
N-rGO复合膜 | 苯酚〔70〕 | PS原位催化氧化 | N-rGO负载量15 mg,PDS 1 mmol/L,苯酚0.5 mmol/L,连续过滤180 min | > 70% |
rGO/CNTs复合膜 | SMX〔38〕 | PS原位催化氧化 | rGO/CNTs负载量8 g/m2,PDS 5 mmol/L,SMX 500 μg/L,连续过滤180 min | > 75% |
例如,J. RESTIVO等〔71〕将纳米碳纤维固着在陶瓷体蜂窝状通道内,借助流体流动驱动非均相催化氧化反应,实现了对阿特拉津等多种微污染物的稳定去除.G. S. AJMANI等〔72〕将CNTs负载于微滤膜表面,通过耦合过滤吸附过程,充分发挥复合碳层的空间位阻效应,使其对水中胶体状和溶解态NOM的去除效果明显优于悬浮吸附体系.王利颖等〔73〕在聚偏氟乙烯(PVDF)中空纤维膜内表面负载CNTs功能碳层,实现了对污水厂二级出水的连续处理,其对溶解性有机物(DOC)和芳香类物质(UV254)的去除率比原始PVDF膜分别提高了37%和56%. ...
Nitrogen-doped graphene nanosheets as reactive water purification membranes
3
2016
... Application of CNMs composite membrane
Table 6 CNMs类型 | 目标物类型 | 去除机理 | 实验条件 | 目标物去除率 |
CNTs复合膜 | 三氯生(TCS)〔67〕 | 吸附、超滤 | CNTs负载量22 g/m 2,TCS 1 mg/L,连续过滤120 min | > 90% |
GO复合膜 | 碱基蓝〔68〕 | 纳滤 | GO负载量0.14 g/m 2,碱基蓝50 mg/L,连续过滤60 min | > 95% |
rGO复合膜 | 草酸〔69〕 | PS原位催化氧化 | rGO负载量15 mg,PDS 1 mmol/L,草酸90 mg/L,连续过滤175 min | > 90% |
N-rGO复合膜 | 苯酚〔70〕 | PS原位催化氧化 | N-rGO负载量15 mg,PDS 1 mmol/L,苯酚0.5 mmol/L,连续过滤180 min | > 70% |
rGO/CNTs复合膜 | SMX〔38〕 | PS原位催化氧化 | rGO/CNTs负载量8 g/m2,PDS 5 mmol/L,SMX 500 μg/L,连续过滤180 min | > 75% |
例如,J. RESTIVO等〔71〕将纳米碳纤维固着在陶瓷体蜂窝状通道内,借助流体流动驱动非均相催化氧化反应,实现了对阿特拉津等多种微污染物的稳定去除.G. S. AJMANI等〔72〕将CNTs负载于微滤膜表面,通过耦合过滤吸附过程,充分发挥复合碳层的空间位阻效应,使其对水中胶体状和溶解态NOM的去除效果明显优于悬浮吸附体系.王利颖等〔73〕在聚偏氟乙烯(PVDF)中空纤维膜内表面负载CNTs功能碳层,实现了对污水厂二级出水的连续处理,其对溶解性有机物(DOC)和芳香类物质(UV254)的去除率比原始PVDF膜分别提高了37%和56%. ...
... 石墨烯类材料因具有薄片状外形、丰富的活性点位和不透水特性,很适合用于制备原位催化氧化(In-situ catalytic oxidation)复合膜〔74〕.Yanbiao LIU等〔70〕将N-rGO均匀负载在微滤膜表面,通过过滤过程驱动水流沿复合碳层表面做曲折流动,期间N-rGO活化PDS快速降解水中微量苯酚.借助于过滤操作对碳层内对流传质的强化作用,复合膜原位催化氧化的k值可达悬浮反应体系的3.6倍.此外,由于石墨烯碳层的间隙一般较窄(< 1 nm),严重限制了膜透水通量,因此,可采取嵌入一维纳米材料(扩大层间间隙)或在薄片表面开孔等措施,改善复合膜的过水性能〔75-76〕.Jiayi SHENG等〔38〕将rGO与CNTs按质量比3∶1进行复合组装,制备低压过滤复合膜,其能够在极短的接触时间内(< 0.4 s)活化PDS,快速降解水中SMX,复合膜如图 2所示.该方法通过耦合吸附过滤与催化氧化过程,实现了目标物去除和膜污染控制的双重功能. ...
... 为应对上述挑战,CNMs/PS体系的后续研究应重点关注:(1)针对实际水体环境,开展预处理工序(如强化混凝等)优选,有效削减NOM含量,降低其对自由基的消耗.同时,将EPR等ROS定量测定方法与基于密度泛函理论(Density functional theory)的化学计算相结合,以强化表面催化氧化为目标,开展CNMs功能化设计与制备,提高体系的抗干扰能力〔16〕;(2)针对反应期间,CNMs表面Lewis碱基等供电子点位减少、含氧基团数量增多所导致的催化剂性能下降〔10, 70〕,研发高效低耗和易于操作的再生方法(如密闭热碱法等〔25〕),并开展工程化验证和技术经济分析;(3)针对CNMs原位催化氧化系统〔76〕,进一步探究碳层结构特性、膜分离操作、目标物种类(浓度)和溶液水质背景等对其处理效能的影响规律,并将中间产物毒性指标纳入技术考核体系,尝试采用生态净化方法有效控制潜在风险. ...
Catalytic ozonation of organic micropollutants using carbon nanofibers supported on monoliths
1
2013
... 例如,J. RESTIVO等〔71〕将纳米碳纤维固着在陶瓷体蜂窝状通道内,借助流体流动驱动非均相催化氧化反应,实现了对阿特拉津等多种微污染物的稳定去除.G. S. AJMANI等〔72〕将CNTs负载于微滤膜表面,通过耦合过滤吸附过程,充分发挥复合碳层的空间位阻效应,使其对水中胶体状和溶解态NOM的去除效果明显优于悬浮吸附体系.王利颖等〔73〕在聚偏氟乙烯(PVDF)中空纤维膜内表面负载CNTs功能碳层,实现了对污水厂二级出水的连续处理,其对溶解性有机物(DOC)和芳香类物质(UV254)的去除率比原始PVDF膜分别提高了37%和56%. ...
Static and dynamic removal of aquatic natural organic matter by carbon nanotubes
1
2014
... 例如,J. RESTIVO等〔71〕将纳米碳纤维固着在陶瓷体蜂窝状通道内,借助流体流动驱动非均相催化氧化反应,实现了对阿特拉津等多种微污染物的稳定去除.G. S. AJMANI等〔72〕将CNTs负载于微滤膜表面,通过耦合过滤吸附过程,充分发挥复合碳层的空间位阻效应,使其对水中胶体状和溶解态NOM的去除效果明显优于悬浮吸附体系.王利颖等〔73〕在聚偏氟乙烯(PVDF)中空纤维膜内表面负载CNTs功能碳层,实现了对污水厂二级出水的连续处理,其对溶解性有机物(DOC)和芳香类物质(UV254)的去除率比原始PVDF膜分别提高了37%和56%. ...
碳纳米管改性PVDF中空纤维超滤膜处理二级出水抗污染性能研究
1
2017
... 例如,J. RESTIVO等〔71〕将纳米碳纤维固着在陶瓷体蜂窝状通道内,借助流体流动驱动非均相催化氧化反应,实现了对阿特拉津等多种微污染物的稳定去除.G. S. AJMANI等〔72〕将CNTs负载于微滤膜表面,通过耦合过滤吸附过程,充分发挥复合碳层的空间位阻效应,使其对水中胶体状和溶解态NOM的去除效果明显优于悬浮吸附体系.王利颖等〔73〕在聚偏氟乙烯(PVDF)中空纤维膜内表面负载CNTs功能碳层,实现了对污水厂二级出水的连续处理,其对溶解性有机物(DOC)和芳香类物质(UV254)的去除率比原始PVDF膜分别提高了37%和56%. ...
石墨烯及氧化石墨烯对分离膜改性的方法、效能和作用机理
1
2015
... 石墨烯类材料因具有薄片状外形、丰富的活性点位和不透水特性,很适合用于制备原位催化氧化(In-situ catalytic oxidation)复合膜〔74〕.Yanbiao LIU等〔70〕将N-rGO均匀负载在微滤膜表面,通过过滤过程驱动水流沿复合碳层表面做曲折流动,期间N-rGO活化PDS快速降解水中微量苯酚.借助于过滤操作对碳层内对流传质的强化作用,复合膜原位催化氧化的k值可达悬浮反应体系的3.6倍.此外,由于石墨烯碳层的间隙一般较窄(< 1 nm),严重限制了膜透水通量,因此,可采取嵌入一维纳米材料(扩大层间间隙)或在薄片表面开孔等措施,改善复合膜的过水性能〔75-76〕.Jiayi SHENG等〔38〕将rGO与CNTs按质量比3∶1进行复合组装,制备低压过滤复合膜,其能够在极短的接触时间内(< 0.4 s)活化PDS,快速降解水中SMX,复合膜如图 2所示.该方法通过耦合吸附过滤与催化氧化过程,实现了目标物去除和膜污染控制的双重功能. ...
High-flux graphene oxide nanofiltration membrane intercalated by carbon nanotubes
1
2015
... 石墨烯类材料因具有薄片状外形、丰富的活性点位和不透水特性,很适合用于制备原位催化氧化(In-situ catalytic oxidation)复合膜〔74〕.Yanbiao LIU等〔70〕将N-rGO均匀负载在微滤膜表面,通过过滤过程驱动水流沿复合碳层表面做曲折流动,期间N-rGO活化PDS快速降解水中微量苯酚.借助于过滤操作对碳层内对流传质的强化作用,复合膜原位催化氧化的k值可达悬浮反应体系的3.6倍.此外,由于石墨烯碳层的间隙一般较窄(< 1 nm),严重限制了膜透水通量,因此,可采取嵌入一维纳米材料(扩大层间间隙)或在薄片表面开孔等措施,改善复合膜的过水性能〔75-76〕.Jiayi SHENG等〔38〕将rGO与CNTs按质量比3∶1进行复合组装,制备低压过滤复合膜,其能够在极短的接触时间内(< 0.4 s)活化PDS,快速降解水中SMX,复合膜如图 2所示.该方法通过耦合吸附过滤与催化氧化过程,实现了目标物去除和膜污染控制的双重功能. ...
2
... 石墨烯类材料因具有薄片状外形、丰富的活性点位和不透水特性,很适合用于制备原位催化氧化(In-situ catalytic oxidation)复合膜〔74〕.Yanbiao LIU等〔70〕将N-rGO均匀负载在微滤膜表面,通过过滤过程驱动水流沿复合碳层表面做曲折流动,期间N-rGO活化PDS快速降解水中微量苯酚.借助于过滤操作对碳层内对流传质的强化作用,复合膜原位催化氧化的k值可达悬浮反应体系的3.6倍.此外,由于石墨烯碳层的间隙一般较窄(< 1 nm),严重限制了膜透水通量,因此,可采取嵌入一维纳米材料(扩大层间间隙)或在薄片表面开孔等措施,改善复合膜的过水性能〔75-76〕.Jiayi SHENG等〔38〕将rGO与CNTs按质量比3∶1进行复合组装,制备低压过滤复合膜,其能够在极短的接触时间内(< 0.4 s)活化PDS,快速降解水中SMX,复合膜如图 2所示.该方法通过耦合吸附过滤与催化氧化过程,实现了目标物去除和膜污染控制的双重功能. ...
... 为应对上述挑战,CNMs/PS体系的后续研究应重点关注:(1)针对实际水体环境,开展预处理工序(如强化混凝等)优选,有效削减NOM含量,降低其对自由基的消耗.同时,将EPR等ROS定量测定方法与基于密度泛函理论(Density functional theory)的化学计算相结合,以强化表面催化氧化为目标,开展CNMs功能化设计与制备,提高体系的抗干扰能力〔16〕;(2)针对反应期间,CNMs表面Lewis碱基等供电子点位减少、含氧基团数量增多所导致的催化剂性能下降〔10, 70〕,研发高效低耗和易于操作的再生方法(如密闭热碱法等〔25〕),并开展工程化验证和技术经济分析;(3)针对CNMs原位催化氧化系统〔76〕,进一步探究碳层结构特性、膜分离操作、目标物种类(浓度)和溶液水质背景等对其处理效能的影响规律,并将中间产物毒性指标纳入技术考核体系,尝试采用生态净化方法有效控制潜在风险. ...
