低电流密度下不同材质阳极电解生成过硫酸盐研究
Study on generation of persulfate by electrolysis with anodes of different materials at low current density
收稿日期: 2022-08-06
基金资助: |
|
Received: 2022-08-06
作者简介 About authors
张瑞(1997—),硕士E-mail:
张峰,副教授E-mail:
关键词:
Keywords:
本文引用格式
张瑞, 张峰, 李红艳, 王朝旭, 崔佳丽, 崔建国.
ZHANG Rui.
采用电解法制备PDS时,电极材料对其制备工艺有重要影响〔12〕。Pt氧化能力较强,是较好的阳极材料〔5〕,但工业中使用Pt电极制备PDS所需电流密度较高,一般都大于500 mA/cm2,致使Pt腐蚀速率过快,且电极磨损明显〔13〕,另外,因析氧反应竞争,其电流效率也较低(<75%)〔1,7〕。为改善PDS生成条件,减少电极损耗,研究人员对具有较高析氧电位和·OH产率的典型阳极在低电流条件下(电流密度<100 mA/cm2)制备PDS的表现进行了考察,结果显示:BDD阳极氧化H2SO4(>2 mol/L)生成S2O82-的反应在低电流密度下可达到较高电流效率〔14〕;Ti/PbO2电极析氧电位1.6 V〔15〕,能产生较高浓度的·OH,是SO42-氧化常用阳极〔16〕;Ti/SnO2电极氧化还原电位为1.9 V〔17〕,平均氧化效率比Pt电极高5倍〔18〕。
本研究采用H型反应器,分别以Si/BDD、Ti/SnO2、Ti/PbO2、Ti/Pt电极为阳极,结合电化学行为分析,针对Na2SO4浓度、电流密度及添加物质等因素,考察4种阳极在低电流条件下电解生成PDS的情况,以期为电化学制备PDS的工业应用提供参考。
1 材料与方法
1.1 试剂
Na2SO4、碘化钾(KI),购自科密欧化学试剂有限公司;NH4SCN、叔丁醇(TBA)、H2SO4,购自天津大茂化学试剂厂;N,N-二甲基-4-亚硝基苯胺(RNO),购自MACKLIN生化科技有限公司;过硫酸钠(Na2S2O8),购自Aladdin试剂有限公司。以上试剂均为分析纯,购买后直接使用。实验所用溶液均由超纯水(电阻率为18.2 MΩ·cm)配制。
1.2 实验装置和实验方法
实验在H型分槽反应器中进行。有效容积均为150 mL的阳、阴极室间以杜邦质子交换膜Nafion-117隔开。阳极板(25 mm×50 mm)和相同尺寸的阴极板竖直平行分置于阳、阴极室内,浸没高度均为45 mm,极板间距为7 cm。分别选用Si/BDD、Ti/SnO2、Ti/PbO2、Ti/Pt电极为阳极,石墨电极为阴极,其中,Si/BDD电极购自瑞士Neocoat,Ti/SnO2、Ti/PbO2、Ti/Pt、石墨电极购自合肥正影豪金属材料商行。直流稳压电源MS603D(迈盛,电流0~3 A,电压0~60 V)通过铜制导线和铂制电极夹与电极板连接,以恒定电流密度为电极供电。实验中,H型反应器置于恒温磁力搅拌器上,连续搅拌确保溶液混合均匀。
采用单因素方法,考察电流密度和电解质浓度对不同阳极电生PDS的影响;通过向电解液中分别投加PDS、H2SO4或NH4SCN,考察PDS、H2SO4以及NH4SCN对不同阳极电生PDS的影响。实验时,每隔10 min从阳极室取样并对PDS浓度进行测定,每组实验重复3次。
1.3 分析方法
使用电化学工作站 CHI600E(上海辰华)在三电极体系下测定循环伏安(CV)曲线。测试中分别采用4种阳极为工作电极,石墨电极为对电极,饱和甘汞电极(SCE)为参比电极,分别以Na2SO4、Na2SO4+Na2S2O8、Na2SO4+NH4SCN溶液作为电解质溶液,考察4种阳极在不同电解质条件下的析氧电位和对SO42-的氧化能力。测试在20 ℃下进行,扫描速率10 mV/s。测试开始前通入高纯氮气20 min以去除溶解氧。
通过RNO脱色反应考察4种阳极产生·OH的能力。实验在恒流模式下电解50 μmol/LRNO溶液,RNO浓度采用紫外-可见分光光度法测定,检测波长为440 nm。
在考察电生PDS的影响因素时,以电生PDS浓度和电流效率(CE)为考察指标,其中电生PDS浓度采用紫外-可见分光光度法测定,显色剂为KI,检测波长为352 nm〔19〕,电流效率依照
式中: CE——电流效率,%;
n——反应所转移的电子数,取值为2;
C——S2O82-的浓度,mol/L;
V——电解液体积,L;
F——法拉第常数,取值为96 485 C/mol;
I——电流,A;
t——电解时间,s。
2 结果与讨论
2.1 电化学行为
分别以1.0 mol/LNa2SO4、1.0 mol/L Na2SO4+0.5 mol/L Na2S2O8、1.0 mol/L Na2SO4+2.3 mmol/L NH4SCN溶液作为电解质溶液,测定4种电极的CV曲线。考虑到4种电极自身电位窗口相差较大,设定不同的扫描范围,所得扫描结果见图1。
图1

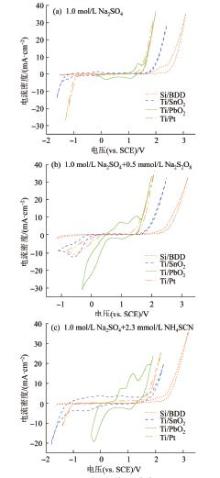

图1(a)中,Si/BDD电极在2.0 V左右出现一个微弱氧化峰,该峰可能对应于SO42-的直接氧化,这与Mingming ZHOU等〔20〕发现的SO42-在Si/BDD电极上的氧化反应先于析氧反应发生相吻合,较低的峰电流表明Si/BDD电极对SO42-的直接氧化能力较弱;Ti/PbO2电极在1.3 V左右出现一个氧化峰,并且在负向扫描的1.0 V左右出现一个还原峰,这一对氧化/还原峰可能对应于PbO2/PbSO4之间的转化〔21〕,表明无元素掺杂的Ti/PbO2电极稳定性较差,刘元〔22〕也发现了与此类似的现象;Ti/SnO2和Ti/Pt电极扫描中未见SO42-氧化峰。此外,4种电极析氧电位差异明显,Si/BDD、Ti/SnO2、Ti/PbO2、Ti/Pt电极析氧电位依次降低,分别为2.3、1.7、1.5、1.4 V。较高的析氧电位有利于减小析氧副反应的发生,提高电催化氧化性能。根据现有PDS生成机理,·OH间接氧化SO42-是PDS生成途径之一。而从CV测试结果来看,实验所选4种电极对SO42-的直接氧化能力均较弱,电生 ·OH的介导氧化可能是SO42-发生转化的主要途径。
2.2 电解制备PDS的性能比较
在Na2SO4浓度0.9 mol/L、电流密度60 mA/cm2条件下,4种阳极电解体系生成PDS的性能见图2。
图2
图2
4种阳极电解体系生成PDS的性能比较
Fig. 2
Performance comparison of PDS generation by four kinds of anode electrolysis systerm
采用RNO脱色实验,在Na2SO4浓度0.9 mol/L、RNO浓度50 μmol/L、电流密度60 mA/cm2条件下,通过对比添加TBA前后RNO的脱色情况,考察4种阳极电解体系中·OH的产率,实验所得RNO的降解结果见图3。
图3

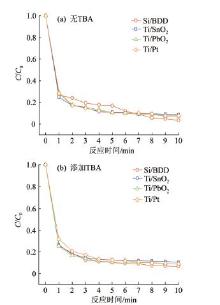

图3(a)显示,未添加TBA、反应10 min时,Si/BDD、Ti/PbO2、Ti/Pt、Ti/SnO2阳极反应体系的RNO降解率分别为96.7%、92.8%、92.5%、91.2%。图3(b)显示,添加1 mol/LTBA对·OH进行猝灭,4种阳极在10 min内对RNO降解率不同程度减少,其中Si/BDD阳极受到的影响最大,其次是Ti/SnO2、Ti/PbO2和Pt阳极。RNO脱色实验中效果较好的Ti/PbO2阳极在电生PDS中却表现十分逊色,这表明·OH的产率与PDS生成量并非正相关。因TBA主要猝灭电极表面的·OH,对于物理吸附态的 ·OH无法深度猝灭,故而TBA对4种阳极影响效果不同反映出的可能是·OH存在形态和反应活性的不同。在经典电催化产生·OH的理论中,水在电极上放电产生的吸附态·OH是O2析出反应的主要中间体〔
考虑到Ti/PbO2、Ti/Pt阳极与Si/BDD、Ti/SnO2阳极相比,体系PDS产量较低,故后续章节着重对Si/BDD和Ti/SnO2阳极进行研究。
2.3 影响因素研究
2.3.1 Na2SO4浓度
在40 mA/cm2电流密度下,分别以0.3、0.6、0.9 mol/L Na2SO4溶液为电解液,考察Na2SO4浓度对Si/BDD和Ti/SnO2阳极电解体系PDS生成量和电流效率的影响,结果见图4。
图 4
图 4
电解质浓度对电解法制备PDS的影响
Fig.4
Effect of electrolyte concentration on the preparation of PDS by electrolysis

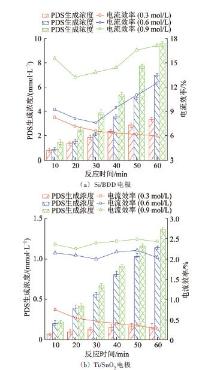

由图4可知,总体上看,在40 mA/cm2电流密度下,使用Si/BDD和Ti/SnO2阳极,在实验所选Na2SO4浓度范围内,PDS生成量和CE均随Na2SO4浓度的增加而增加,但二者变化规律略有不同。
Si/BDD为阳极时,当Na2SO4浓度由0.3 mol/L逐步提高到0.6、0.9 mol/L,反应60 min时体系生成的PDS浓度由3.33 mmol/L提高到6.99、9.58 mmol/L。在Na2SO4浓度为较低的0.3 mol/L时,CE随反应时间延长从8.25%降至5.95%,当Na2SO4浓度增加至0.6、0.9 mol/L,CE随时间延长表现为先略有下降后逐渐升高,其低点分别出现在反应30 min和反应20 min时,相应的CE分别为7.58%和13.24%。
Ti/SnO2为阳极时,当Na2SO4浓度由0.3 mol/L逐步提高到0.6、0.9 mol/L,反应60 min时体系生成的PDS浓度由0.15 mmol/L提高到1.14、1.36 mmol/L。在Na2SO4浓度为0.3 mol/L时,体系CE随反应时间延长的变化规律与Si/BDD作为阳极时类似,从0.75%降至0.27%,随着Na2SO4浓度增加,体系CE逐步升高,且CE变化幅度较Si/BDD更小。
从热力学角度分析,Na2SO4浓度的增加使得电解反应向更有利于PDS生成的方向进行,此外电解液中更高Na2SO4浓度带来的浓度差可使SO42-向阳极的扩散速率更快,从而使体系PDS生成量和CE更高,且CE更稳定。实际应用中综合考虑经济及能耗等因素,选择在较高浓度0.9 mol/L的Na2SO4溶液中进行PDS的制备。
2.3.2 电流密度
电流密度直接影响电化学体系中的电子传递效率。在0.9 mol/L Na2SO4溶液中,分别以Si/BDD和Ti/SnO2电极为阳极,在较低电流密度范围内考察电流密度对PDS生成的影响,结果见图5。
图5
图5
电流密度对电解法制备PDS的影响
Fig.5
Effect of current density on the preparation of PDS by electrolysis
由图5可知,在同一电流密度下,2种电极在60 min的电解过程中,生成的PDS浓度均随反应时间增加而升高;对于同一电极,电流密度越大,相同反应时间内PDS生成量越多。当电流密度从20 mA/cm2逐步升至40、60 mA/cm2时,反应60 min,Si/BDD阳极体系生成的PDS浓度由4.78 mmol/L分别提升至9.58、24.12 mmol/L,Ti/SnO2阳极体系的PDS浓度则由0.37 mmol/L提升至1.36、1.5 mmol/L。相较于Si/BDD阳极体系,Ti/SnO2阳极体系的PDS生成量增幅明显较低。
由图5还可以看出,Si/BDD阳极体系在电流密度为60 mA/cm2时的CE稳定在27.6%~29.0%,显著高于电流密度为20、40 mA/cm2时的值。这可能源于,电流密度不同导致过硫酸盐合成的主要途径不同,在电流密度低至20、40 mA/cm2时,所施加的电流可能没有越过反应的极限电流,导致某些与过硫酸盐合成直接相关的反应不能发生,致使其电流效率较低〔28〕。此外,随着电流密度从20 mA/cm2升至40 mA/cm2,析氧副反应增强,产生的O2部分附着于电极表面,也会使SO42-氧化受到抑制〔29〕。相较于Si/BDD阳极,Ti/SnO2阳极电解过程中的CE较低,且随着电解的进行,CE持续下降,这可能是由于随着电解的进行,Ti/SnO2阳极活性逐渐降低。
一般而言,氧过电位与电流密度正相关。电流密度越高,氧过电位越高,越有利于PDS的生成和对O2析出反应的抑制,表现出更高的电流效率;而在低电流密度时,析氧反应所需的氧化还原电位较PDS生成反应所需更低〔30〕,导致了较低的电流效率。
实验中还观察到,当Si/BDD阳极电解体系的电流密度从20 mA/cm2增至40 mA/cm2时,反应60 min时PDS生成浓度仅增加了4.8 mmol/L,且此时的电流效率总体也略低于电流密度为20 mA/cm2时。除了随电流密度增大,析氧副反应增强外,电解池温度升高导致部分生成的PDS分解也是可能造成这一现象的原因[14]。Jingju CAI等〔31〕发现,在20 ℃和30 ℃下电解2 h,PDS的生成量较9 ℃下分别降低12%和23%。尽管电流密度从40 mA/cm2增至60 mA/cm2时欧姆热效应增强,但较高电流密度下SO42-通过电子转移被直接氧化的速率也增强〔32〕,导致欧姆热效应对不同电流密度下生成PDS的影响不同。因此,实际工业应用中,为获得更高的电流效率和PDS产量而选择在较高电流密度下进行电解时,应对电解液热稳定性进行控制。
2.3.3 PDS 和H2SO4的添加

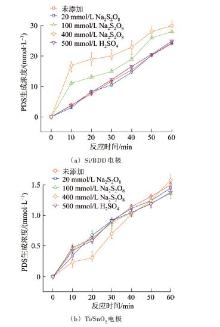

为提升电解液电导率,PDS的工业生产中常在电解液中添加PDS和H2SO4,二者不引入新的杂质,便于后续生产中的提纯。在电流密度为60 mA/cm2,电解质为0.9 mol/L Na2SO4溶液条件下,分别以Si/BDD、Ti/SnO2为阳极,仅向阳极液中添加不同浓度PDS,或仅向阴极液中添加500 mmol/L H2SO4,考察PDS和H2SO4对PDS生成的影响,结果见图6。
图6
图6
阳极/阴极电解液中投加PDS/H2SO4对电解法制备PDS的影响
Fig.6
Effect of adding PDS/H2SO4 to anode/cathode electrolyte on the preparation of PDS by electrolysis
综上可知,在选用Si/BDD和Ti/SnO2电极作为阳极的工业应用中,可以通过向阴极液中添加H2SO4和向阳极液中添加PDS来减小电解所需槽电压,以此节约能耗,提高产量。
2.3.4 NH4SCN的添加
在电解制备PDS的反应中,阳极发生的析氧副反应是限制Na2SO4氧化的重要因素,为抑制O2的生成,一般采取在阳极液中添加析氧抑制剂的措施。已有研究表明,析氧抑制剂可降低析氧速率,抑制O2生成,且对PDS的生成无负面影响〔5〕。
在电流密度为60 mA/cm2,电解质为0.9 mol/L Na2SO4溶液条件下,向阳极液中添加2.3 mmol/L NH4SCN,考察NH4SCN的投加对阳极电生PDS的影响,结果见图7。
图7
图7
阳极电解液中投加NH4SCN对电解法制备PDS的影响
Fig. 7
Effect of adding NH4SCN into the anode electrolyte on the preparation of PDS by electrolysis
由图7可知,在选用Si/BDD电极作为阳极时,在60 min的电解过程中,体系所生成的PDS的浓度逐渐增加至30.17 mmol/L,与不添加NH4SCN时相比增加了6.05 mmol/L,与此同时,经测定体系的电流效率提高了25.10%。这表明NH4SCN的添加对于Si/BDD阳极电生PDS有促进作用。结合图1(c)的CV测定结果,分析得到NH4SCN对析氧电位的提升和对析氧副反应的抑制可能是Si/BDD阳极电解体系PDS生成量增加的原因。而对于Ti/SnO2阳极,在添加NH4SCN后,虽然观察到反应时阳极表面气泡生成明显减少,但实际得到的PDS产量却略有下降。此外,在相同反应条件下,以Ti/PbO2和Ti/Pt电极作为阳极进行实验时也观察到阳极气泡生成减少以及PDS生成量增加不显著的现象。这表明对于Ti/SnO2、Ti/PbO2和Ti/Pt阳极来讲,在较低的电流密度和电解质浓度下,析氧副反应不是限制PDS生成的主要因素,且NH4SCN在电极表面的吸附还可能减少电极活性位点,使得NH4SCN的添加对于提升PDS生成量的效果较差。因此,工业上在低电流密度条件下制备PDS时,当选用Si/BDD电极作为阳极且在对生成的PDS纯度要求不高的情况下,可以考虑通过添加NH4SCN来增加PDS产量,而对于其他3种阳极则应慎重考虑NH4SCN的使用。
2.4 实验条件优化研究
为了探究电解过程中主要的实验因素对生成PDS的影响程度,选择前期实验效果最佳的Si/BDD电极作为阳极,以Na2SO4浓度(A)、电流密度(B)、外加PDS浓度(C)3个主要影响因素设计正交实验,实验因素和水平见表1。
表1 正交实验因素水平表
Table 1
水平 | A | B | C |
---|---|---|---|
Na2SO4/(mol·L-1) | 电流密度/(mA·cm-2) | 外加PDS浓度/(mmol·L-1) | |
1 | 0.3 | 20 | 20 |
2 | 0.6 | 40 | 100 |
3 | 0.9 | 60 | 400 |
表2 正交实验结果
Table 2
实验号 | 因素水平 | PDS生成浓度/(mmol·L-1) | |||
---|---|---|---|---|---|
A | B | C | 空白 | ||
1 | 0.3 | 20 | 20 | 1 | 1.68 |
2 | 0.3 | 40 | 100 | 2 | 3.42 |
3 | 0.3 | 60 | 400 | 3 | 15.58 |
4 | 0.6 | 20 | 100 | 3 | 3.55 |
5 | 0.6 | 40 | 400 | 1 | 11.36 |
6 | 0.6 | 60 | 20 | 2 | 19.85 |
7 | 0.9 | 20 | 400 | 2 | 7.83 |
8 | 0.9 | 40 | 20 | 3 | 12.91 |
9 | 0.9 | 60 | 100 | 1 | 27.79 |
K1 | 6.893 | 4.353 | 11.480 | ||
K2 | 11.587 | 9.230 | 11.587 | ||
K3 | 16.177 | 21.073 | 11.590 | ||
R | 9.284 | 16.720 | 0.110 |
3 结论
研究采用H型反应器在恒流电解反应模式下探究了Si/BDD、Ti/SnO2、Ti/PbO2、Ti/Pt 4种阳极在中性条件下的电化学行为,以及低电流密度条件下电解生成PDS过程中电解质浓度,电流密度,PDS、H2SO4及NH4SCN的投加对PDS生成的影响,得到如下结论:
(1)CV曲线中,Si/BDD阳极的电势窗口最宽,之后依次是Ti/SnO2、Ti/Pt和Ti/PbO2阳极。Si/BDD阳极可以直接氧化SO42-,但氧化能力较弱,而其余3种阳极均未见SO42-的氧化峰。在低电流密度条件下,4种阳极生成PDS的主要途径可能是通过电解水产生的·OH介导了SO42-的氧化。
(2)在低电流密度的电解条件下,Si/BDD阳极制备PDS的效果明显优于Ti/SnO2、Ti/Pt和Ti/PbO2阳极。对于Si/BDD阳极,Na2SO4浓度的增加有利于PDS的生成,同时PDS的生成量也随电流密度的增加而增加;在低电流密度范围内,适度提升电流密度可获得更高且更稳定的电流效率。阴极液中添加H2SO4有利于降低外加电压,阳极液中添加PDS有利于提升PDS生成量。NH4SCN的加入可以抑制析氧副反应,促进SO42-的氧化。
