为了克服β-PbO2电极的不足,考虑在其与Ti基底之间添加如α-PbO2〔8〕、TiO2〔9〕、ZnO〔10〕和SnO2〔11-12〕等其他金属氧化物作衬底,以此在提高两者结合度的同时增加PbO2的负载量,降低β-PbO2的剥落速率。研究证明,与传统的Ti/PbO2相比,在引入中间层后,复合电极的覆盖密度和结合强度明显提升〔7〕。相比α-PbO2、TiO2等金属氧化物,NiO具有较高导电性和较大的比表面积,且成本较低,因此在提升电极稳定性方面受到了广泛关注〔13〕。此外,研究者们还发现掺杂镧(La)〔14〕、铈(Ce)〔15〕、钕(Nd)〔16〕等稀土元素可以增强电极的电催化活性。Hao DONG等〔17〕制备了Ti/SnO2-Sb2O5/PbO2-La阳极,其不仅具有优越的电化学性能,而且对氯霉素(CAP)的降解具有显著成效。机理分析表明,La有着独特的4f电子轨道结构、较低的电负性、较高的氧传导性和较大的离子半径〔18〕,使得其在提升材料的电催化性能上遥遥领先,且能够提高PbO2活性层的稳定性和致密性,因此对有机废水的降解效果显著。
基于以上,本研究拟在使用NiO做中间层改进PbO2电极的同时进行电极的稀土元素(La)掺杂,探讨改性后PbO2电极的电化学性能及催化降解水中TC的效果,为制备导电性优良、稳定性更高的钛基铅系电极提供参考。
1 实验部分
1.1 实验试剂
硝酸铅、无水乙醇、氢氧化钠、草酸,购自国药集团化学试剂有限公司;硼酸、六水合硫酸镍、六水合氯化镍、氟化钠、四环素、六水合硝酸镧、叔丁醇,购自上海麦克林生化科技有限公司。以上化学药品除四环素为化学纯外均为分析纯。
1.2 电极的制备
将高纯钛片分别用400#、600#、1000#砂纸依次打磨以去除表面油污及氧化层,同时使其具有良好的导电性能,之后将其置于煮沸的10%氢氧化钠溶液中浸泡1 h,再置于10%草酸溶液中微沸条件下蚀刻2 h,取出并用去离子水冲洗干净,得到预处理后的钛片。
采用电化学沉积法制备氧化镍中间层。在三电极体系中,以预处理后的钛片作工作电极,铂丝作对电极,饱和甘汞电极作参比电极,通过计时电位法,在钛片表面沉积Ni纳米粒子来对其进行修饰。计时电位法的具体参数为:阴极电流-80 mA/cm2,8 ms;阳极电流+80 mA/cm2,8 ms;上下电位保持时间各1 500 s。电解液的配制方法为:将15 g NiSO4·6H2O、2.25 g NiCl4·6H2O和1.85 g硼酸溶解在50 mL去离子水中,磁力搅拌15 min,控制温度在40 ℃,以确保溶质完全溶解,且电沉积效果良好。最后,将沉积好的电极片放入马弗炉中于450 ℃条件下热氧化90 min,得到Ti/NiO电极。
称取8.275 g Pb(NO3)2、1.0825 g La(NO3)3·6H2O、0.042 g NaF溶解在50 mL去离子水中,磁力搅拌15 min,控制温度在60 ℃,搅拌过程中加入0.2 mL HNO3,即完成电解液的制备。在三电极体系中,以Ti/NiO作工作电极,铂丝作对电极,饱和甘汞电极作参比电极,控制电流为150 mA,维持时间2 700 s,进行活性层的制备,制备完毕后将制得的电极标记为Ti/NiO/PbO2-La电极。
此外,参照上述制备过程,在不制备中间层、不添加La(NO3)3的条件下制备了Ti/PbO2电极,在不制备中间层、添加La(NO3)3的条件下制备了Ti/PbO2-La电极,在制备中间层、不添加La(NO3)3的条件下制备了Ti/NiO/PbO2电极,用于参照实验。
1.3 分析方法
采用扫描电子显微镜(SEM,JSM-IT100,Japan)对制备样品的表面形貌进行表征和分析;使用X射线能谱仪测定电极表面活性层的元素组成和形态特征;使用X射线光电子能谱仪对所制备出的电极表面进行能量分布测定和成分分析,设定Al Kα射线为激发源(hν=1 486.6 eV),工作电压为12 kV,灯丝电流为6 mA。
采用电化学工作站(上海辰华,CHI660e)标准三电极体系对复合材料的电化学性能进行测试,电解液为0.1 mol/L的Na2SO4溶液,扫描速率均为100 mV/s,循环伏安测试电压扫描范围为0~1.8 V,线性伏安测试电压扫描范围为1~1.8 V。工作电极为高纯度钛片,对电极为铂丝电极,参比电极为饱和甘汞电极。为了解不同电极的使用寿命,以制备电极为阳极,Ti片为阴极,在0.1 mol/L的Na2SO4溶液中进行加速寿命试验。
选用高效液相色谱仪来检测不同降解时间段TC浓度的变化,并记录相应数值。测试选用InertSustain AQ-C-18色谱柱(4.6 mm
当电化学氧化速率远远大于TC分子扩散速率时,TC分子在传质过程中即被·OH氧化,此时电化学反应符合准一级动力学规律,可用
式中: k——准一级动力学反应速率常数,min-1;
C0——TC的初始质量浓度,mg/L;
Ct ——t时刻溶液中TC的质量浓度,mg/L。
2 实验部分
2.1 Ti/NiO/PbO2-La电极的表面形貌和结构
2.1.1 形貌分析
分别对所制备的Ti/NiO、Ti/NiO/PbO2、Ti/PbO2、Ti/PbO2-La、Ti/NiO/PbO2-La电极的表面形貌进行SEM表征,结果见图1。
图1
图1(a)所示为经过Ni纳米粒子电化学沉积和高温氧化后的钛基表面,可以观察到NiO在钛基表面呈现出花状、凹凸不平的形貌,这种杂乱、粗糙的表面在提升PbO2附着力的同时,可以更好地提升PbO2在其表面的负载量。图1(b)、1(c)是Ti/NiO/PbO2和Ti/PbO2的SEM图像,可以看到两者表面都被PbO2覆盖,且在添加NiO中间层后,PbO2活性层在维持住原本样貌的同时,也出现了些许凹凸不平的曲面,这一现象也证实了前处理有助于PbO2在基体表面的负载,由此初步得知添加NiO作中间层后可以有效改变PbO2沉积时的形貌。图1(d)、1(e)则是Ti/PbO2-La和Ti/NiO/PbO2-La的SEM图像,同样证实了在有NiO的情况下,电极的表面更加规整且致密。相较于Ti/NiO/PbO2,在La掺杂条件下,Ti/NiO/PbO2-La电极表面颗粒更加棱角分明,形貌变得更加复杂。因此,在有NiO作中间层和La掺杂活性层后,复杂的电极表面给自身提供了更多的活性位点,不仅能够增强电极表面的牢固程度,也能增强修饰后电极的电催化降解性能。
图2
图2

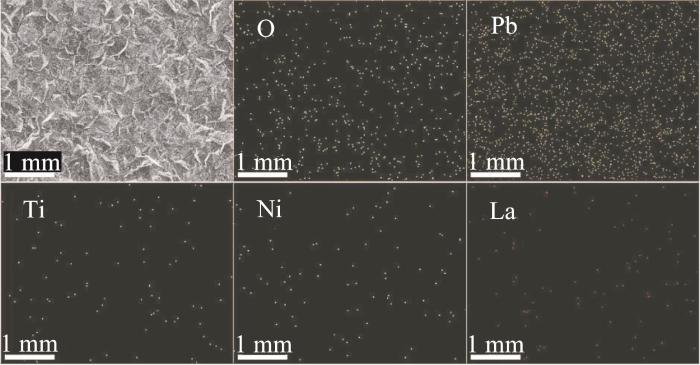

电化学沉积后Ti/NiO/PbO2-La的元素映射图
Fig. 2
Element mapping of Ti/NiO/PbO2-La after electrochemical deposition
图3
图3

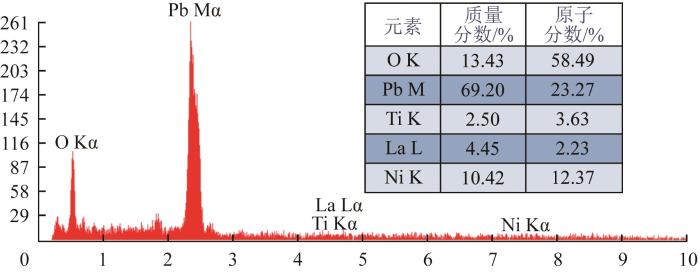

电化学沉积后Ti/NiO/PbO2-La的元素组成
Fig. 3
Elemental composition of Ti/NiO/PbO2-La after electrochemical deposition
2.1.2 XPS分析
采用XPS研究C、Pb、La、O的特征峰,分析Ti/NiO/PbO2-La电极的表面化学状态和元素组成,结果见图4,其中,经修正后碳的结合能为284.80 eV。
图4

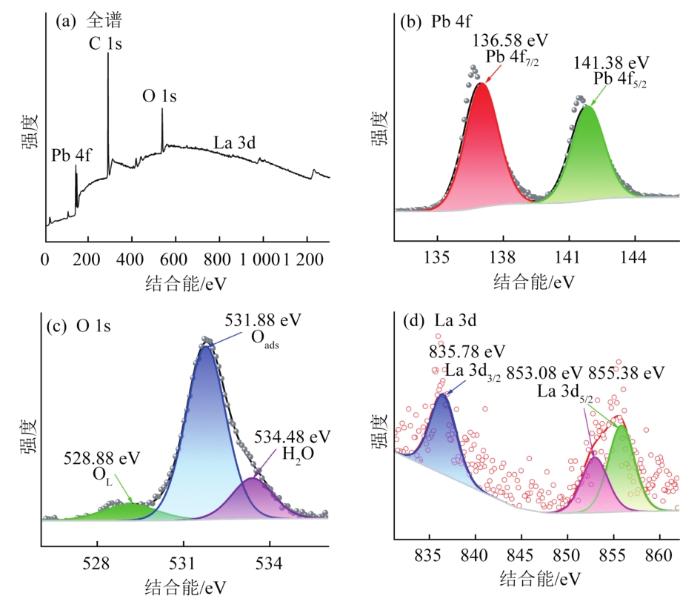

图4(a)全谱显示了Pb 4f、O 1s和La 3d的XPS峰,确定了电极表面的元素组成和化合物状态。图4(b)所示为Pb 4f谱图,位于136.58、141.38 eV的峰分别对应于Pb 4f7/2(136.9 eV)和Pb 4f5/2(141.7 eV)特征峰,偏移在可接受范围内,且两峰之间相差4.8 eV,结合文献〔14〕确定了Ti/NiO/PbO2-La电极表面形成的主要是β-PbO2。图4(c)所示为O 1s谱图,其分别在529.8、531.4、534.0 eV 3处存在特征峰,较低值处的特征峰对应于强结合晶格氧(OL),位于中间的峰(Oads)可能参与活性氧物种(·OH)的生成〔15〕,而活性氧物种在TC氧化中起着关键作用,较高的结合能峰则归因于弱结合吸附氧(Ods)物种,主要包括羟基和水。图4(d)所示为La 3d的光谱图,在835.78、853.08、855.38 eV的结合能处可以观察到3个峰,归因于La 3d3/2和La 3d5/2,证明了La是以La2O3的状态被掺杂在PbO2中〔16〕。
2.2 钛基二氧化铅电极的电化学性能
2.2.1 循环伏安曲线
实验测定了不同电极在0.1 mol/L Na2SO4溶液中,扫描速率为100 mV/s条件下的循环伏安曲线,结果见图5。
图5
图5

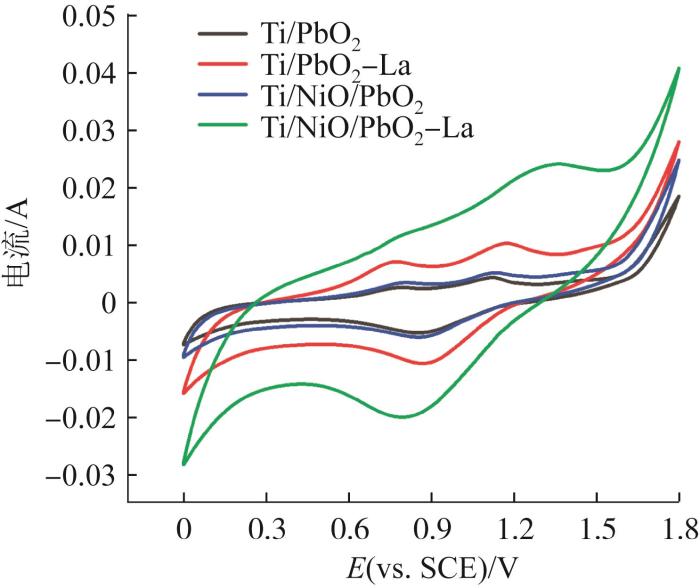

不同电极在0.1 mol/L Na2SO4溶液中的循环伏安曲线
Fig. 5
Cyclic voltammetric curves of different electrodes in 0.1 mol/L Na2SO4 solution
由图5可知,Ti/PbO2、Ti/PbO2-La、Ti/NiO/PbO2电极均在扫描电压为0.6~0.9 V范围内出现了一个氧化峰,为水被分解为氧气的峰。此外,以饱和甘汞电极为参照,阳极峰和阴极峰分别位于1.35、0.8 V左右,此处即为PbO2电极在0.1 mol/L Na2SO4溶液中Pb2+和Pb4+的氧化还原对。同时可以观察到电极的催化活性顺序为Ti/NiO/PbO2-La>Ti/PbO2-La>Ti/NiO/PbO2>Ti/PbO2,这说明La的掺杂对电极的电化学性能提升起到主导作用,主要是因为La特殊的电子结构决定了其优良的电化学性能。La具有4f轨道,故其成键能力相对较弱,一般不参与目标化合物的成键反应,但是在特殊条件下,4f电子结构容易发生极化变形,这导致晶格以间隙填充或置换的形式膨胀,致使电荷不平衡,形成新的局域能级。Ti/NiO/PbO2-La具有更高的峰电流和峰电位,意味着其表面具有更高的电子转移速率,从而证实了NiO中间层的引入和La元素的掺杂具有良好的协同作用,大大提升了电极的电化学性能。
2.2.2 线性伏安曲线

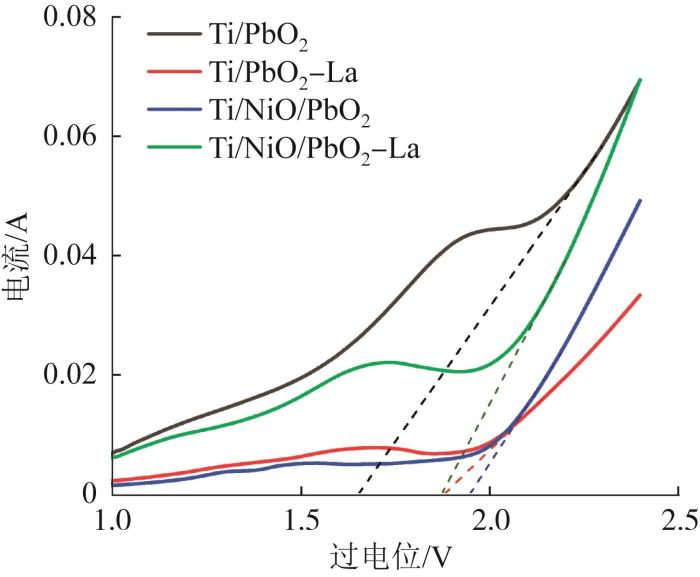

通常认为在电化学反应过程中,电极的析氧电位越高,其对析氧副反应的抑制就越强。图6显示了不同电极的线性伏安(LSV)曲线,可以看出相较于Ti/PbO2、Ti/PbO2-La、Ti/NiO/PbO2电极,Ti/NiO/PbO2-La电极析氧电位有明显的提升,2种修饰手段的结合具有显著成效。析氧电位的提高有利于电极产生H2O2和·OH等活性氧,同时可以进一步抑制污染物催化降解过程中副反应的发生,提高电流效率,降低能耗,从而提升Ti/NiO/PbO2-La电极的电化学性能。
图6
图6
不同电极在0.1 mol/L Na2SO4溶液中的线性伏安曲线
Fig. 6
Linear volt ampere curves of different electrodes in 0.1 mol/L Na2SO4 solution
2.2.3 交流阻抗
交流阻抗曲线是评判电极是否具有良好电荷传导性的重要参数,不同电极在0.1 mol/L Na2SO4溶液中的交流阻抗曲线及其等效电路见图7。
图7
图7

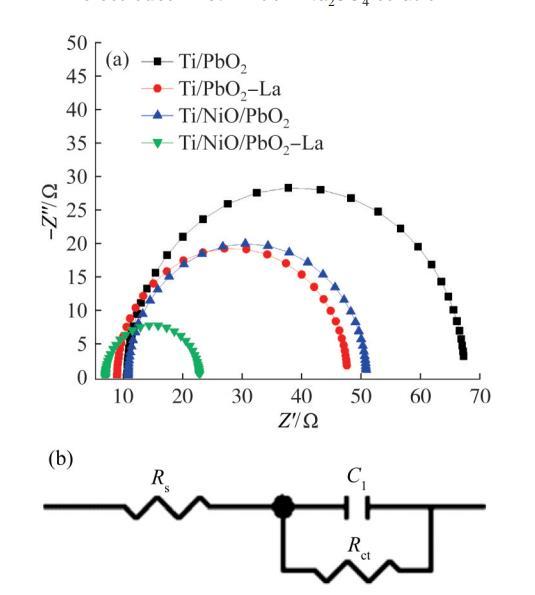

不同电极在0.1 mol/L Na2SO4溶液中的交流阻抗曲线及等效电路
Fig. 7
AC impedance curves and equivalent circuit of different electrodes in 0.1 mol/L Na2SO4 solution
电极的电催化活性与EIS曲线的曲率半径有关,较小的曲率半径对应更好的电催化活性。图7(a)显示了不同电极的Nyquist图像,可以明显看出相较于Ti/PbO2电极,NiO中间层的添加或者La掺杂形成的电极曲率半径均有明显缩小。因此,添加NiO中间层或者掺杂La都能够改善电极自身内阻。显然Ti/NiO/PbO2-La电极相较其他电极具有最小的曲率半径,这表明同时添加NiO中间层和掺杂La起到协同作用,降低了电极的阻抗并且使其具有更强的电子转移能力。
表1 不同电极的电化学阻抗谱拟合参数
Table 1
电极 | Rs/(Ω·cm-2) | C1/(F·cm-2) | Rct/(Ω·cm-2) |
---|---|---|---|
Ti/PbO2 | 10.56 | 0.000 127 38 | 40.15 |
Ti/PbO2-La | 8.707 | 0.000 204 03 | 38.81 |
Ti/NiO/PbO2 | 10.39 | 0.000 164 47 | 56.89 |
Ti/NiO/PbO2-La | 6.731 | 0.000 341 10 | 15.85 |
2.3 电化学降解水中TC的影响因素研究
考虑到Ti/NiO/PbO2-La电极的实际应用,本研究对制备电极电化学氧化降解TC的性能进行了考察,并通过考察溶液pH、电流密度、TC初始质量浓度对电化学氧化降解TC性能的影响来确定降解过程中的最佳反应条件。
2.3.1 溶液pH
图8
图8

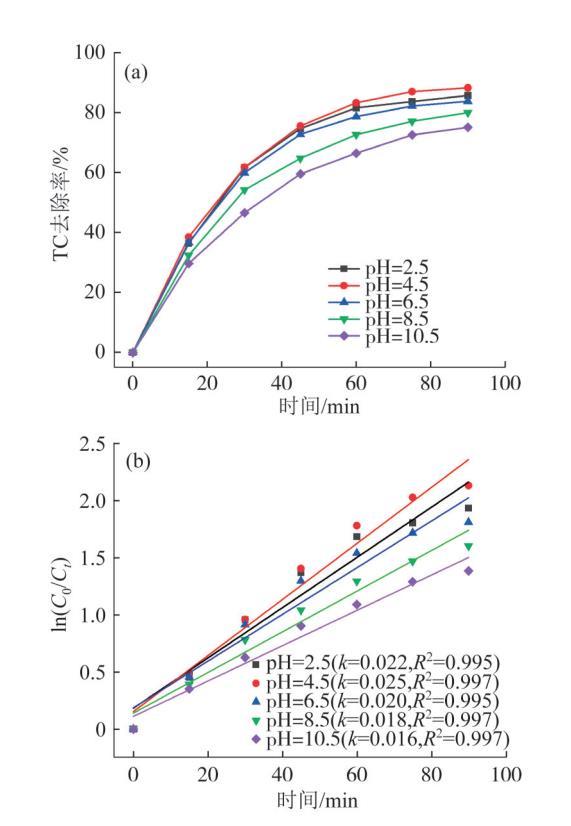

溶液pH对TC降解的影响(a)及反应动力学拟合(b)
Fig. 8
Effect of pH of solution on TC degradation(a) and reaction kinetic fitting(b)
由图8可知,TC在酸性条件下的降解效果明显优于在碱性条件下降解效果,这主要是因为酸性条件抑制·OH的分解和析氧反应,TC分子可在电极表面被直接氧化,而TC分子中的氨基会被加氢从而质子化,进一步提高了它与·OH的亲核反应〔18〕。当溶液初始pH为4.5时,TC的降解率达到最高83.1%;当溶液pH为2.5时,TC的降解率略低于pH为4.5时的降解率。主要原因可能在于在强酸条件下,模拟废水对电极腐蚀性较大,对PbO2活性层表面有些许侵蚀,影响了其电催化氧化性能。结合动力学曲线来看,实验条件下的准一级反应动力学拟合曲线的相关系数均大于0.99,说明一定的酸碱度范围内,TC的电化学氧化主要受传质控制。因实验条件下,最佳pH=4.5,故而后续研究均采用pH=4.5作为实验条件。
2.3.2 电流密度
电流密度也影响电化学氧化效率,它与电子在极板和电解液中的转移速率成正比。在溶液初始pH为4.5,溶液中TC初始质量浓度为60 mg/L条件下,以0.1 mol/L Na2SO4溶液为电解质,改变电流密度,考察其对Ti/NiO/PbO2-La电极电化学氧化降解TC性能的影响,并采用准一级动力学模型对各电流密度下的电化学氧化降解反应过程进行拟合,结果见图9。
图9
图9

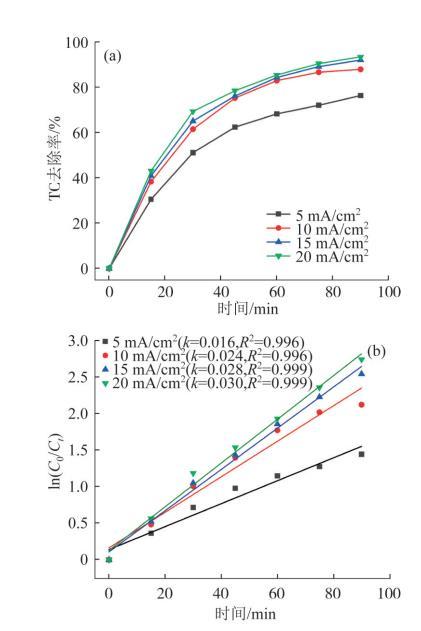

电流密度对TC降解的影响(a)及反应动力学拟合(b)
Fig. 9
Effect of current densities on TC degradation(a) and reaction kinetic fitting(b)
如图9(a)和图9(b)所示,随着电流密度的增加,系统对TC的去除效率也相应增加,当电流密度从5 mA/cm2逐渐增加到20 mA/cm2时,TC降解速率常数k从0.016 min-1升至0.030 min-1,去除率从76.5%升到93.6%,TC的去除速率和最终去除率提升,显然增加电流密度对Ti/NiO/PbO2-La阳极电催化氧化TC有积极的影响,后续研究均采用电流密度20 mA/cm2作为实验条件。但是同时也可以看到,在电流密度从5 mA/cm2升至20 mA/cm2这一过程中,TC的去除速率增长变缓,原因可能是电流密度增大的同时,反应速率将受到TC向阳极的传质限制,因此,析氧副反应会增强,从而阻止了·OH的生成,此外阳极对目标污染物的吸附也逐渐趋向于饱和,导致电流效率降低。
2.3.3 TC初始质量浓度
图10
图10

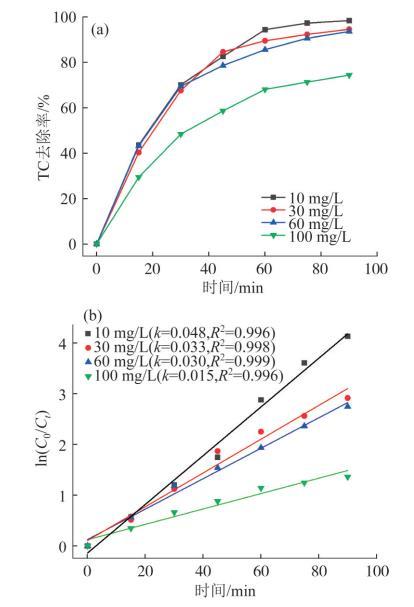

TC初始质量浓度对TC降解的影响(a)及反应动力学拟合(b)
Fig. 10
Effect of initial mass concentrations of TC on TC degradation(a) and reaction kinetic fitting(b)
2.4 稳定性分析
在溶液初始pH=4.5,电流密度为20 mA/cm2,电解质为0.1 mol/L Na2SO4,TC初始质量浓度为10 mg/L条件下,通过加速寿命试验和重复性实验评估各阳极的稳定性,结果见图11。
图11

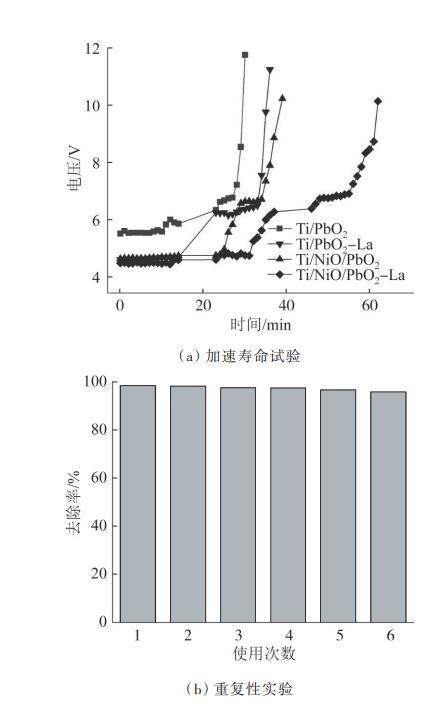

图11(a)显示了不同材质电极在高电流密度下的加速寿命试验结果。由图11(a)可知,电极电压在前20 h内都处于较稳定状态,随着电解反应的持续进行,电极电压逐渐上升,在某一时间点会骤升到10 V以上,此时认定电极处于失活状态。图11(a)中能够观察到Ti/PbO2电极使用寿命为29 h,Ti/NiO/PbO2电极为39 h,Ti/PbO2-La电极为35 h,Ti/NiO/PbO2-La电极为62 h。由此可得,Ti/NiO/PbO2-La电极相较于其他电极具有更高的稳定性,对比Ti/PbO2电极寿命延长了113%。主要原因可以认为是NiO中间层具备高导电性并具有能够增强Ti基表面粗糙程度的优点,让PbO2能够牢固附着于电极表面,且结合La掺杂后,PbO2结晶度提高,增强了自身的稳定性。
3 结论
(1)电化学沉积法制备出的Ti/NiO/PbO2-La电极表层形貌更加致密、规整,具有更大的活性比表面积、更强的氧化还原能力、较高的析氧过电位和较小的电荷转移电阻阻值。
(2)当TC溶液初始pH为4.5,电流密度为20 mA/cm2,TC初始质量浓度为10 mg/L,反应时间90 min时,Ti/NiO/PbO2-La电极对TC降解率高达98.4%,且反应过程符合准一级动力学模型.
(3)通过电极加速寿命试验和重复实验验证了Ti/NiO/PbO2-La阳极具有良好的稳定性,具备较大的潜在应用价值。
