改性生物质炭负载铁类Fenton体系降解亚甲基蓝研究
杨鑫宇 , 1 , 2 , 符爱东 1 , 武向前 1 , 沈国涛 1 , 方翔 1 , 赵俭波 , 1 , 2
1.塔里木大学化学化工学院, 新疆 阿拉尔 843300
2.新疆兵团南疆化工资源利用工程实验室, 新疆 阿拉尔 843300
Study on degradation of methylene blue by Fenton-like system with modified bio-char loaded with iron
YANG Xinyu , 1 , 2 , FU Aidong 1 , WU Xiangqian 1 , SHEN Guotao 1 , FANG Xiang 1 , ZHAO Jianbo , 1 , 2
1.College of Chemistry and Chemical Engineering,Tarim University,Alar 843300,China
2.Engineering Laboratory of Chemical Resources Utilization in South Xinjiang,Xinjiang Production & Construction Corps,Alar 843300,China
收稿日期: 2023-03-16
基金资助:
兵团财政科技计划 . 2022DB025 国家自然科学基金 . 21865026 塔里木大学校长基金项目 . TDZKSS202127
摘要
以棉花秸秆作为前驱体,用K2 CO3 活化后制备出改性生物质炭K2 CO3 @BC,置于FeSO4 溶液中形成悬浮液,干燥并煅烧,制得改性生物质炭负载铁催化剂Fe/K2 CO3 @BC。采用XRD、FT-IR、SEM等对Fe/K2 CO3 @BC进行表征,并研究其耐酸耐碱性。以亚甲基蓝作为目标污染物,将Fe/K2 CO3 @BC催化剂和H2 O2 组成非均相类Fenton体系降解水中的亚甲基蓝,探究了溶液pH、Fe/K2 CO3 @BC投加量、H2 O2 用量、温度等因素对亚甲基蓝降解效果的影响。结果表明,催化剂Fe/K2 CO3 @BC中的Fe物种主要以Fe3 O4 形式存在,具有一定的耐酸耐碱性,稳定性好。Fe/K2 CO3 @BC-H2 O2 类Fenton系统可高效催化降解水中的亚甲基蓝,且H2 O2 用量少,体系pH适应范围广。催化剂循环使用5次后,对亚甲基蓝的去除率仍达到85%以上。动力学研究表明该降解过程符合准二级动力学方程,证明亚甲基蓝的去除是由Fe/K2 CO3 @BC-H2 O2 体系中的氧化还原反应决定的。催化剂活化H2 O2 分子,产生羟基自由基,是高效降解亚甲基蓝的主要原因。
关键词:
生物质炭
;
Fenton
;
亚甲基蓝
;
降解
Abstract
The modified bio-char K2 CO3 @BC was prepared by activating cotton straw as a precursor with K2 CO3 , placed in FeSO4 solution to form a suspension. After drying,it was calcined to prepare the modified bio-char catalyst Fe/K2 CO3 @BC loaded iron. XRD, FT-IR and SEM were used to characterize Fe/K2 CO3 @BC and to study its acid and alkaline resistance.Using methylene blue as the target pollutant, the heterogeneous Fenton-like system composed of Fe/K2 CO3 @BC and H2 O2 was used to degrade methylene blue in water. The effects of pH, Fe/K2 CO3 @BC dosage, H2 O2 dosage, temperature and other factors on the degradation of methylene blue were investigated. The results showed that the Fe species in Fe/K2 CO3 @BC mainly existed in the form of Fe3 O4 , which had certain acid and alkali resistance and good stability. Fe/K2 CO3 @BC-H2 O2 Fenton-like system could catalyze the degradation of methylene blue in water with high efficiency, and the amount of H2 O2 was small, the pH of the system had a wide range of adaptability. The removal rate of methylene blue still reached more than 85% after five cycles of catalyst use. The kinetic study showed that the degradation process conformed to the quasi-secondary kinetic equation, which proved that the removal of methylene blue was determined by the redox reaction in the Fe/K2 CO3 @BC-H2 O2 system. The activation of H2 O2 molecules by the catalyst and the generation of hydroxyl radicals were the main reasons for the efficient degradation of methylene blue.
Keywords:
bio-char
;
Fenton
;
methylene blue
;
degradation
本文引用格式
杨鑫宇, 符爱东, 武向前, 沈国涛, 方翔, 赵俭波. 改性生物质炭负载铁类Fenton体系降解亚甲基蓝研究 . 工业水处理 [J], 2023, 43(4): 98-104 doi:10.19965/j.cnki.iwt.2022-0561
YANG Xinyu. Study on degradation of methylene blue by Fenton-like system with modified bio-char loaded with iron . Industrial Water Treatment [J], 2023, 43(4): 98-104 doi:10.19965/j.cnki.iwt.2022-0561
我国纺织行业发展迅速,每年产生7.5亿~10亿m3 印染废水〔1 〕 。此类废水成分复杂,有机污染物种类繁多。作为印染废水中的典型污染物,亚甲基蓝具有毒性强、生物难降解的特性〔2 -3 〕 。且亚甲基蓝溶液透光性差,排放到水中会对水中植物的光合作用产生严重影响,破坏水生生态系统的稳定〔4 -5 〕 。亚甲基蓝的降解已成为处理印染废水的重点。
通常采用吸附、絮凝、氧化等物理化学方法处理含亚甲基蓝的废水,但由于降解速度慢、吸附量不高及对反应条件要求较高等问题,实际应用过程存在一定困难〔6 -7 〕 。Fenton体系是由Fe2+ 和H2 O2 共同组成的强氧化体系,工艺简单,可使有机物完全矿化成小分子CO2 和H2 O。在Fe2+ 存在条件下,H2 O2 可通过自由基链式反应迅速产生大量氧化性极强的羟基自由基,但均相Fenton体系的pH适用范围较窄,铁盐催化剂用量大、回收难,易产生二次污染〔8 -9 〕 。将铁负载在多孔生物质炭上制备固体催化剂,加入H2 O2 溶液可形成类Fenton非均相体系。将其应用于亚甲基蓝的降解时,生物质炭的比表面积较大,具有一定吸附性能,可将亚甲基蓝分子吸附到表面富集,并通过Fenton强氧化体系对其完全矿化〔10 〕 。且生物质炭负载铁颗粒后具有一定磁性,可通过外加磁场形式回收固体催化剂,进行重复利用。
笔者采用K2 CO3 改性棉秆生物质炭得到K2 CO3 @BC,进一步制得改性棉秆生物炭负载铁催化剂(Fe/K2 CO3 @BC),进行FT-IR、SEM、XRD表征,测试Fe/K2 CO3 @BC的耐酸耐碱性,探究Fe/K2 CO3 @BC-H2 O2 类Fenton系统降解亚甲基蓝的效果,研究溶液pH、催化剂投加量、H2 O2 用量、温度等对降解亚甲基蓝的影响,为水中亚甲基蓝的去除提供新的方法。
1 实验部分
1.1 试剂与仪器
亚甲基蓝(MB),天津市科密欧化学试剂有限公司;七水合硫酸亚铁,天津市华特化研科技有限公司;碳酸钾、醋酸钠、盐酸和氢氧化钠,国药集团化学试剂有限公司;邻二氮菲、盐酸羟胺和过氧化氢,上海天齐生物科技有限公司。以上试剂均为分析纯。
HY-5型调速多用振荡器,上海一恒仪器有限公司;UV 6000型紫外可见分光光度计,上海元析仪器有限公司;DHG-9075A电热恒温鼓风干燥箱,上海齐欣仪器有限公司;Rigaku smartLab SE型X射线衍射仪,日本株式会社理学;ZEISS Sigma 300型扫描电子显微镜,德国Zeiss公司;FTIR-300型红外光谱仪,北京超越未来科技发展有限公司。
1.2 Fe/K2 CO3 @BC的制备
将收集的棉秆去皮,剪碎,置于鼓风干燥箱中烘干,粉碎,过0.25 mm(60目)筛。称取一定质量的棉秆粉末置于2 mol/L K2 CO3 溶液浸泡12 h,过滤烘干后置于800 ℃马弗炉热裂解1 h,得到K2 CO3 活化的生物质炭K2 CO3 @BC,备用。
称取2 g K2 CO3 @BC,浸泡在质量分数为2%的FeSO4 溶液中形成悬浮液,搅拌2 h,混合均匀,将悬浮物放入80 ℃鼓风干燥箱中充分干燥。将干粉转移至马弗炉中,800 ℃下热裂解1 h。用蒸馏水清洗,干燥后得到改性生物质炭负载铁催化剂Fe/K2 CO3 @BC。
1.3 表征方法
采用X射线衍射(XRD)表征催化剂Fe/K2 CO3 @BC的晶体构型;采用扫描电子显微镜(SEM)观察表面形貌;采用红外光谱(FT-IR)分析表面官能团种类。
1.4 催化降解实验
取50 mL初始质量浓度为100 mg/L的亚甲基蓝溶液于250 mL锥形瓶中,调节溶液pH为4,加入0.05 g Fe/K2 CO3 @BC,质量分数为30%的H2 O2 投加量为10 mmol/L,在30 ℃下振荡反应240 min。取上清液,用紫外分光光度计测定665 nm处吸光度,计算去除率和降解量。
2 结果与讨论
2.1 XRD表征
图1 为 Fe/K2 CO3 @BC催化剂反应前后的 XRD 谱图。

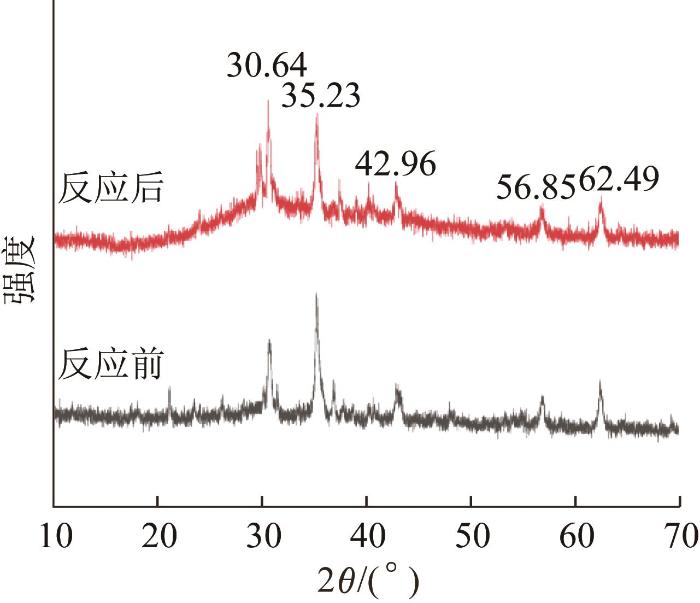

图1
图1
Fe/K2 CO3 @BC反应前后的XRD谱图
Fig. 1
XRD of Fe/ K2 CO3 @BC before and after reaction
由图1 可见,30.64°、35.23°、42.96°、56.85°、62.49°出现属于Fe3 O4 的特征衍射峰〔11 〕 ,表明负载的Fe以Fe3 O4 的形式存在于生物炭表面。对于反应后的Fe/K2 CO3 @BC,每个特征峰与反应前的出峰位置相同,且峰高和峰宽基本一致,未出现太大变化,可以认为在降解亚甲基蓝的过程中,Fe/K2 CO3 @BC的结构是稳定的,受到的影响小。
2.2 FT-IR表征
Fe/K2 CO3 @BC催化剂反应前后的红外光谱如图2 所示。

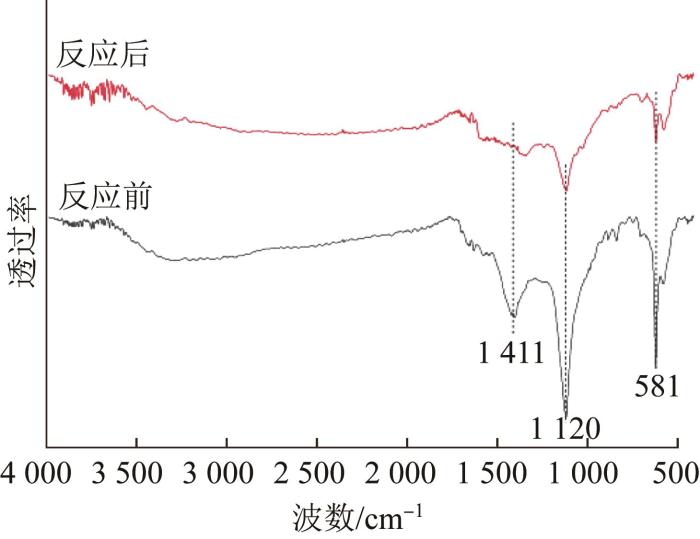

图2
图2
Fe/K2 CO3 @BC催化剂反应前后的红外光谱谱图
Fig. 2
FT-IR of Fe/K2 CO3 @BC before and after reaction
由图2 可见,反应前1 411 cm-1 处为生物质炭中能发挥稳定作用的芳香胺类C—N特征峰,1 120 cm-1 处归属于酯类和醚类的C—O伸缩振动峰,581 cm-1 处是Fe—O振动吸收峰〔12 -13 〕 ,证实Fe颗粒附着在生物质炭表层。反应后,Fe/K2 CO3 @BC在1 411、1 120 cm-1 处的吸收峰强度明显减小,原因在于亚甲基蓝为阳离子染料,在溶液中带正电荷,可以和C—N/C—O键形成稳定的螯合物而被吸附在生物质炭表面,导致反应后C—N和C—O键的特征吸附峰强度变小〔14 〕 。反应前后Fe/K2 CO3 @BC红外光谱特征峰的位置未发生明显改变,表明Fe/K2 CO3 @BC的结构较稳定。
2.3 SEM表征
K2 CO3 @BC和Fe/K2 CO3 @BC的扫描电镜照片如图3 所示。

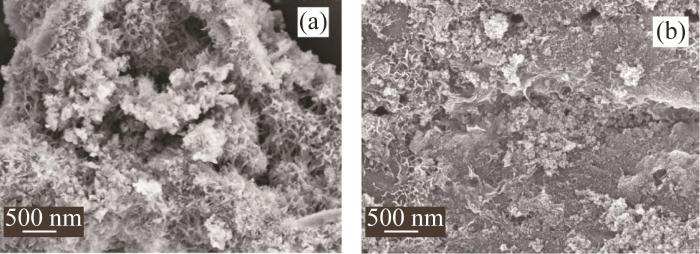

图3
图3
K2 CO3 @BC(a)和Fe/K2 CO3 @BC(b)的SEM照片
Fig. 3
SEM image of K2 CO3 @BC (a) and catalyst Fe/K2 CO3 @BC (b)
由图3 可见,K2 CO3 @BC表面有明显的孔隙结构,表层褶皱较多,主要是由块层堆积而成的裂缝和类孔隙,具有较大的比表面积,能够为Fe颗粒的负载提供有利场所;Fe/K2 CO3 @BC表面较粗糙,可看到部分Fe颗粒附着在表面,表明催化剂Fe/K2 CO3 @BC制备成功。同时,生物质炭表面的Fe颗粒有一定程度的团聚,可能是由于它们的小粒径以及高表面导致颗粒相互吸引。
2.4 耐酸耐碱性研究
将50 mg Fe/K2 CO3 @BC分别置于50 mL蒸馏水、0.1 mol/L HCl溶液、0.5 mol/L HCl溶液、0.1 mol/L NaOH溶液和0.5 mol/L NaOH溶液中,常温下浸泡12 h后,取上清液,用邻菲啰啉分光光度法测定溶液中的总铁离子溶解量,结果如表1 所示。
由表1 可见,Fe/K2 CO3 @BC在蒸馏水中浸泡12 h后,铁溶解量为0.178 mg/L,即使在0.5 mol/L HCl和0.5 mol/L NaOH溶液中浸泡12 h,总铁离子溶解量也仅为16.93 mg/L、9.29 mg/L,只有微量的Fe被溶解。表明实验制得的Fe/K2 CO3 @BC催化剂具有较好的耐酸碱性,不会造成二次污染。
2.5 不同体系中亚甲基蓝的去除效果
在反应温度为30 ℃、亚甲基蓝初始质量浓度为100 mg/L、pH为4、H2 O2 投加量为10 mmol/L的条件下,分别投加1 g/L BC、K2 CO3 @BC和Fe/K2 CO3 @BC,比较4种体系BC-H2 O2 、K2 CO3 @BC-H2 O2 、Fe/K2 CO3 @BC-H2 O2 和Fe/K2 CO3 @BC-H2 O2 +NaHCO3 中亚甲基蓝的去除效果,结果如图4 所示。

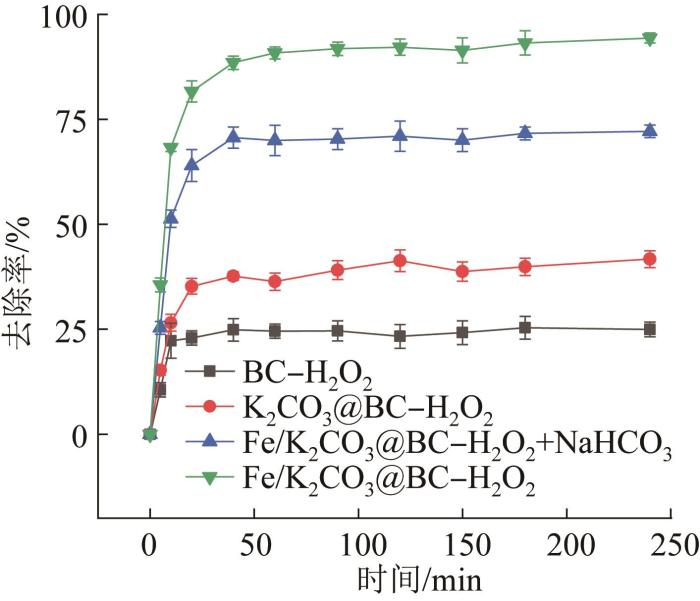

图4
图4
不同体系对亚甲基蓝的去除效果
Fig. 4
Removal of methylene blue by different systems
由图4 可见,反应240 min后,各体系对亚甲基蓝的去除率分别为24.95%、41.72%、95.36%、72.13%。其中,BC-H2 O2 和K2 CO3 @BC-H2 O2 这两种体系没有构成类Fenton体系,不能催化H2 O2 分解生成羟基自由基,只发生了生物炭的物理吸附和H2 O2 自身的氧化,因此对亚甲基蓝的去除率较低。相比于普通BC-H2 O2 体系,K2 CO3 @BC-H2 O2 体系的去除率更高,原因在于活化后生物质炭的比表面积更大,孔结构更多,吸附能力更强。而Fe/K2 CO3 @BC-H2 O2 体系对亚甲基蓝的去除率远远强于其他体系,是因为生物炭负载的Fe颗粒可催化H2 O2 生成大量的羟基自由基,将亚甲基蓝完全氧化成小分子CO2 、H2 O,促进亚甲基蓝的降解。在Fe/K2 CO3 @BC-H2 O2 体系中添加NaHCO3 作为羟基自由基的捕获剂,结果显示Fe/K2 CO3 @BC-H2 O2 +NaHCO3 体系对亚甲基蓝的去除率降至72.13%。证明Fe/K2 CO3 @BC-H2 O2 类Fenton体系能高效降解亚甲基蓝的原因在于活化H2 O2 分子,使其产生表面羟基自由基。
2.6 溶液pH的影响
在反应温度为30 ℃、亚甲基蓝初始质量浓度为100 mg/L、Fe/K2 CO3 @BC投加量为1 g/L、H2 O2 投加量为10 mmol/L的条件下反应240 min,考察溶液pH对亚甲基蓝去除率的影响,如表2 所示。
由表2 可见,溶液pH为4时,Fe/K2 CO3 @BC-H2 O2 类Fenton体系对亚甲基蓝的去除率最高;酸性条件下微量Fe2+ 从生物质炭表面浸出,可促进溶液中的H2 O2 加速生成羟基自由基,有利于亚甲基蓝的降解;但pH<4时,对亚甲基蓝的去除率有所降低,原因在于溶液中的H+ 浓度过高时,与羟基自由基易结合重新生成H2 O2 ,使羟基自由基利用率变低,去除能力下降〔15 〕 。溶液pH>4时,生物质炭表面负载的铁基颗粒将形成铁的氢氧化物钝化层,无法促进H2 O2 生成羟基自由基,导致亚甲基蓝去除率降低〔16 〕 。但从表2 可见,溶液pH在2~6时,Fe/K2 CO3 @BC-H2 O2 类Fenton体系对亚甲基蓝的去除率均在85%以上,表明该催化体系在较宽的pH范围内对亚甲基蓝都有较好的去除效果。
2.7 Fe/K2 CO3 @BC投加量的影响
在温度为30 ℃、亚甲基蓝初始质量浓度为100 mg/L、pH为4、H2 O2 投加量为10 mmol/L的条件下反应240 min,考察Fe/K2 CO3 @BC投加量对亚甲基蓝去除率的影响,结果见表3 。
由表3 可见,随着Fe/K2 CO3 @BC的增加,亚甲基蓝去除率不断提高,但增幅逐渐减慢。Fe/K2 CO3 @BC越多,体系中能够催化H2 O2 分解为羟基自由基的活性位点数量随之增多,生成更多羟基自由基,使亚甲基蓝去除率增加。但Fe/K2 CO3 @BC过多时,Fe颗粒将消耗一部分H2 O2 ,降低H2 O2 的有效利用率〔17 〕 。当Fe/K2 CO3 @BC用量为1 g/L时,对亚甲基蓝的去除率达到95.36%,此后继续增大用量,去除率增长变得非常缓慢。因此,Fe/K2 CO3 @BC投加量以1 g/L为宜。
2.8 H2 O2 用量的影响
在反应温度为30 ℃、亚甲基蓝初始质量浓度为100 mg/L、pH为4、Fe/K2 CO3 @BC投加量为1 g/L的条件下反应240 min,考察不同H2 O2 用量下亚甲基蓝的去除率,结果见表4 。
由表4 可见,不添加H2 O2 时未构成类Fenton体系,仅依靠生物质炭的吸附作用,亚甲基蓝去除率低;H2 O2 用量为2 mmol/L时,亚甲基蓝去除率显著增大,继续增大H2 O2 用量至10 mmol/L,亚甲基蓝去除率达到最大值,此时整个体系的羟基自由基浓度达到最大;之后继续增加H2 O2 用量,亚甲基蓝去除率降低。羟基自由基是反应体系中降解亚甲基蓝的主要活性物质,当H2 O2 较少时,生成的羟基自由基少,去除率较低;但H2 O2 用量超过10 mmol/L后,反而会消耗反应体系中的羟基自由基,使·OH转变成氧化能力远低于·OH的HO2 ·,对亚甲基蓝的降解效果减弱。综合考虑H2 O2 的最佳用量为10 mmol/L。
2.9 反应温度对吸附性能的影响
在亚甲基蓝初始质量浓度为100 mg/L、pH为4,Fe/K2 CO3 @BC投加量为1 g/L,H2 O2 用量为10 mmol/L的条件下,考察温度对Fe/K2 CO3 @BC-H2 O2 类Fenton体系降解亚甲基蓝的影响,结果如图5 所示。

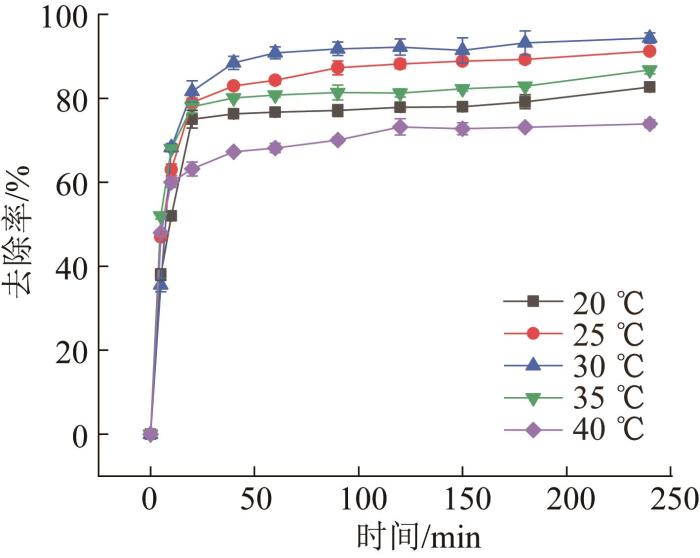

图5
图5
温度对去除亚甲基蓝的影响
Fig. 5
Effect of temperature on removal of methylene blue
由图5 可见,反应温度分别为20、25、30、35、40 ℃时,Fe/K2 CO3 @BC-H2 O2 类Fenton体系对亚甲基蓝的去除率分别为82.67%、91.28%、95.36%、86.75%和73.96%;反应温度由20 ℃升至30 ℃,亚甲基蓝去除率呈上升趋势,因为升温可加剧分子的热运动,增大反应组分的碰撞概率,使H2 O2 分子被快速活化生成羟基自由基,促进对亚甲基蓝的降解。但温度继续从30 ℃升到40 ℃时,去除率反而呈下降趋势,原因是较高的温度下,H2 O2 分子可能会分解生成H2 O和O2 而失效,使生成的羟基自由基数量减少,从而影响类Fenton体系对亚甲基蓝的去除效果。综上,Fe/K2 CO3 @BC-H2 O2 类Fenton体系对亚甲基蓝的降解温度在30 ℃下较适宜。
2.10 吸附动力学
在反应温度分别为25、30、35 ℃时,采用准一级动力学模型和准二级动力学模型,对Fe/K2 CO3 @BC-H2 O2 类Fenton体系的降解动力学数据进行研究。图6 为准二级动力学模型拟合曲线〔18 〕 ,计算得到的动力学参数如表5 所示。

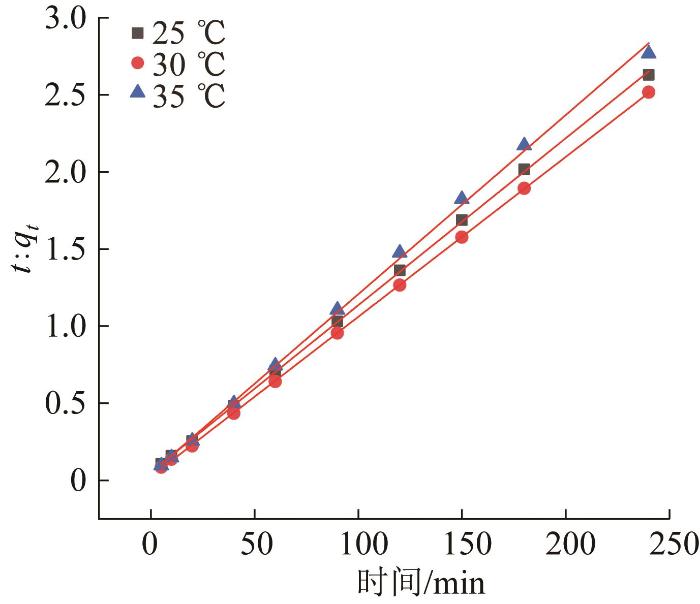

图6
图6
准二级动力学拟合曲线
Fig. 6
Fitting curve of quasi second order dynamics
通过比较可知,Fe/K2 CO3 @BC-H2 O2 类Fenton体系对亚甲基蓝的降解反应更适合准二级动力学模型,表明氧化还原反应是降解亚甲基蓝过程的主导因素〔19 〕 。
2.11 催化剂的循环使用
由2.4可知,催化剂Fe/K2 CO3 @BC具有较好的耐酸耐碱性。将反应后的Fe/K2 CO3 @BC进行磁分离,浸泡在0.5 mol/L NaOH溶液中12 h充分解吸,用蒸馏水洗涤、干燥后,在相同实验条件下(30 ℃,pH=4,Fe/K2 CO3 @BC投加量1 g/L,H2 O2 用量10 mmol/L,反应240 min)重复处理100 mg/L亚甲基蓝废水,实验结果见表6 。
由表6 可见,经过5次循环使用后,Fe/K2 CO3 @BC-H2 O2 类Fenton体系对亚甲基蓝的去除率略有降低,可能是由于Fe/K2 CO3 @BC解吸得不彻底,仍有部分亚甲基蓝占据活性位点〔20 〕 ,但对亚甲基蓝的去除率仍>85%,表明该催化剂可循环多次使用。
3 机理分析
Fe/K2 CO3 @BC-H2 O2 类Fenton体系对亚甲基蓝的降解过程可能为:改性生物质炭K2 CO3 @BC从溶液中吸附部分亚甲基蓝分子,加入H2 O2 后,Fe/K2 CO3 @BC表面发生非均相类Fenton反应,催化剂表面的≡Fe2+ 与H2 O2 反应生成·OH和≡Fe3+ 〔见式(1)〕;≡Fe3+ 在H2 O2 和·OOH作用下可重新转化为≡Fe2+ (固液相),实现催化剂表面≡Fe2+ 和≡Fe3+ 的催化循环〔21 -22 〕 〔见式(2)、(3)〕;在K2 CO3 @BC较大的表面积和表面负电荷作用下,≡Fe2+ 富集在Fe/K2 CO3 @BC表面与H2 O2 反应生成·OH,但在酸性条件(pH=4)下,微量的≡Fe2+ 可能发生溶蚀形成Fe2+ 扩散到溶液中,与分散在溶液中的H2 O2 反应生成·OH。亚甲基蓝在·OH强氧化作用下,降解为中间产物,甚至矿化成CO2 和H2 O〔见式(4)、(5)〕。
≡ F e 2 + + H 2 O 2 + H + → ≡ F e 3 + + ⋅ O H + H 2 O (1)
≡ F e 3 + + H 2 O 2 → ≡ F e 2 + + H O 2 ⋅ + H + (2)
≡ F e 3 + + H O 2 ⋅ + H + → ≡ F e 2 + + O 2 + H + (3)
H O ⋅ + 亚甲 基蓝 → 中间 产物 (4)
H O ⋅ + 中间 产物 → C O 2 + H 2 O (5)
4 结论
Fe/K2 CO3 @BC中的物种Fe主要以Fe3 O4 形式存在,附着在改性生物质炭表面,具有较好的耐酸碱性,不会造成二次污染。Fe/K2 CO3 @BC与H2 O2 组成类Fenton体系,可高效降解废液中的亚甲基蓝,在较宽的 pH范围内对亚甲基蓝有较好的去除效果,且H2 O2 用量少。催化剂循环使用5次后,对亚甲基蓝的去除率仍可达85%以上。降解反应更符合准二级动力学模型,表明Fenton氧化反应是去除亚甲基蓝的主要因素。
参考文献
View Option
[1]
袁秦英 . 梧桐树皮生物炭对亚甲基蓝的吸附性能研究
[D]. 郑州 :华北水利水电大学 ,2020 .
[本文引用: 1]
YUAN Qinying . Study on adsorption of menthylene blue by platanus orientails bark biochar
[D]. Zhengzhou : North China University of Water Resources and Electric Power ,2020 .
[本文引用: 1]
[3]
WANG Chongqing , CAO Yijun , WANG Hui . Copper-based catalyst from waste printed circuit boards for effective Fenton-like discoloration of rhodamine B at neutral pH
[J]. Chemosphere ,2019 ,230 :278 -285 . doi:10.1016/j.chemosphere.2019.05.068
[本文引用: 1]
[6]
朱兴慧 . 不同原料生物质炭的制备及其吸附亚甲基蓝性能的研究
[D].大连 :大连交通大学 ,2020 .
[本文引用: 1]
ZHU Xinghui . Study on preparation of biochars produced fromdifferent types of feedstocks and their adsorption properties for methylene blue
[D]. Dalian : Dalian Jiaotong University ,2020 .
[本文引用: 1]
[7]
潘杰 ,莫创荣 ,任晓芳 ,等 . Bi2 MoO6 耦合过硫酸盐降解亚甲基蓝
[J].工业水处理 ,2021 ,41 (8 ):122 -126 .
[本文引用: 1]
PAN Jie , MO Chuangrong , REN Xiaofang ,et al . Degradation of methylene blue by Bi2 MoO6 coupling persulfate
[J]. Industrial Water Treatment ,2021 ,41 (8 ):122 -126 .
[本文引用: 1]
[8]
BELLO M M ,ABDULAA , ASGHAR A .A review on approaches for addressing the limitations of Fenton oxidation forrecalcitrant wastewater treatment
[J]. Process Safety and Environmental Protection ,2019 ,126 :119 -140 . doi:10.1016/j.psep.2019.03.028
[本文引用: 1]
[9]
JAIN B , SINGH AK , KIM H ,et al . Treatment of organic pollutants by homogeneous and heterogeneous Fenton reactionprocesses
[J]. Environmental Chemistry Letters ,2018 ,16 (3 ):947 -967 . doi:10.1007/s10311-018-0738-3
[本文引用: 1]
[10]
THANG N H , KHANG D S , HAI T D ,et al . Methylene blue adsorption mechanism of activated carbon synthesised from cashew nut shells
[J]. RSC advances ,2021 ,11 (43 ): 23 -46 . doi:10.1039/d1ra04672a
[本文引用: 1]
[11]
杨俊晖 ,张惠灵 ,梁俊杰 ,等 . 壳聚糖/磁性榴莲生物炭对亚甲基蓝的吸附研究
[J]. 环境科学与技术 ,2021 ,44 (12 ): 7 -12 .
[本文引用: 1]
YANG Junhui , ZHANG Huiling , LIANG Junjie ,et al . Study on the adsorption of methylene blue by chitosan / magnetic durian biochar
[J]. Environmental Science & Technology ,2021 ,44 (12 ): 7 -12 .
[本文引用: 1]
[13]
YANG Bo , ZHOU Peng , CHENG Xin ,et al . Simultancous removal ofmethylene blue and total dissolved copper in zero-valent iron/H2 O2 Fenton system:kinetics,mechanism and degradation pathway
[J].Journal of Colloid and Interface Science ,2019 ,555 :383 -393 . doi:10.1016/j.jcis.2019.07.071
[本文引用: 1]
[14]
王建坤 ,郭晶 ,张昊 ,等 . 交联氨基淀粉对亚甲基蓝染料的吸附性能
[J]. 纺织学报 ,2018 ,39 (11 ):103 -110 .
[本文引用: 1]
WANG Jiankun , GUO Jing , ZHANG Hao ,et al . Adsorption properties of cross-linked amino starch onto methylene blue
[J]. Journal of Textile Research ,2018 ,39 (11 ):103 -110 .
[本文引用: 1]
[15]
YANG Xiaofei , CHEN Zupeng , XU Jingsan ,et al .Tuning the morphology of g-C3 N4 for improvement of Z-scheme photocatalytic water oxidation
[J]. ACS Applied Materials &. Interfaces ,2015 ,7 (28 ):15285 -15293 . doi:10.1021/acsami.5b02649
[本文引用: 1]
[16]
龚新怀 ,李明春 ,杨坤 ,等 . 纳米Fe3 O4 @茶渣/海藻酸钙磁性复合材料制备及其对亚甲基蓝的吸附性能与吸附机制
[J].复合材料学报 ,2020 ,38 :1 -14 .
[本文引用: 1]
GONG Xinhuai , LI Mingchun , YANG Kun ,et al . Preparation of nano-Fe3 O4 @tea waste/calcium alginate magnetic composited bead and it's adsorption characteristics and mechanisms for methylene blue from aqueous solution
[J]. Acta Materiae Compositae Sinica ,2020 ,38 :1 -14 .
[本文引用: 1]
[17]
ZHAO Qiang , ZHANG Congcong , TONG Xiaoqiang ,et al . Fe3 O4 -NPs/orange peel composite as magnetic heterogeneous Fenton-like catalyst towards high-efficiency degradation of methyl orange
[J].Water science and technology ,2021 ,84 (1 ):159 -171 . doi:10.2166/wst.2021.221
[本文引用: 1]
[18]
YUAN Min , FU Xinxi , YU Jing ,etal . Green synthesized ironnanoparticles as highlyefficient fenton-like catalyst fordegradation of dyes
[J]. Chemosphere ,2020 ,261 :12 -26 . doi:10.1016/j.chemosphere.2020.127618
[本文引用: 1]
[19]
靳君 ,张聪璐 .多壁碳纳米管/壳聚糖复合材料对水中染料的吸附
[J]. 工业水处理 ,2022 ,42 (4 ):100 -105 .
[本文引用: 1]
JIN Jun , ZHANG Conglu ,et al . Adsorption of dyes in water by multiwall carbon nanotubes/chitosan composite
[J]. Industrial Water Treatment ,2022 ,42 (4 ):100 -105 .
[本文引用: 1]
[20]
张依含 ,史静 ,杜琼 ,等 .磁性生物炭非均相类Fenton体系去除水中四环素
[J]. 工业水处理 ,2020 ,40 (2 ):32 -35 .
[本文引用: 1]
ZHANG Yihan , SHI Jing , DU Qiong ,et al . Tetracycline removal in the magnetic biochar heterogeneous Fenton-like system
[J]. Industrial Water Treatment ,2020 ,40 (2 ):32 -35 .
[本文引用: 1]
[22]
王梓丞 ,王骥 ,汪浩 ,等 . 海藻酸钙包覆纳米铁类芬顿降解亚甲基蓝
[J]. 水处理技术 ,2022 ,48 (3 ):74 -78 .
[本文引用: 1]
WANG Zicheng , WANG Ji , WANG Hao ,et al . Degradation of methylene blue in Fenton-like systems using iron nanoparticles coated with calcium alginate
[J]. Technology of Water Treatment ,2022 ,48 (3 ):74 -78 .
[本文引用: 1]
梧桐树皮生物炭对亚甲基蓝的吸附性能研究
1
2020
... 我国纺织行业发展迅速,每年产生7.5亿~10亿m3 印染废水〔1 〕 .此类废水成分复杂,有机污染物种类繁多.作为印染废水中的典型污染物,亚甲基蓝具有毒性强、生物难降解的特性〔2 -3 〕 .且亚甲基蓝溶液透光性差,排放到水中会对水中植物的光合作用产生严重影响,破坏水生生态系统的稳定〔4 -5 〕 .亚甲基蓝的降解已成为处理印染废水的重点. ...
Study on adsorption of menthylene blue by platanus orientails bark biochar
1
2020
... 我国纺织行业发展迅速,每年产生7.5亿~10亿m3 印染废水〔1 〕 .此类废水成分复杂,有机污染物种类繁多.作为印染废水中的典型污染物,亚甲基蓝具有毒性强、生物难降解的特性〔2 -3 〕 .且亚甲基蓝溶液透光性差,排放到水中会对水中植物的光合作用产生严重影响,破坏水生生态系统的稳定〔4 -5 〕 .亚甲基蓝的降解已成为处理印染废水的重点. ...
壳聚糖的改性及其对亚甲基蓝废水吸附性能研究
1
2020
... 我国纺织行业发展迅速,每年产生7.5亿~10亿m3 印染废水〔1 〕 .此类废水成分复杂,有机污染物种类繁多.作为印染废水中的典型污染物,亚甲基蓝具有毒性强、生物难降解的特性〔2 -3 〕 .且亚甲基蓝溶液透光性差,排放到水中会对水中植物的光合作用产生严重影响,破坏水生生态系统的稳定〔4 -5 〕 .亚甲基蓝的降解已成为处理印染废水的重点. ...
Modification of chitosan and its adsorption performances for methylene blue wastewater
1
2020
... 我国纺织行业发展迅速,每年产生7.5亿~10亿m3 印染废水〔1 〕 .此类废水成分复杂,有机污染物种类繁多.作为印染废水中的典型污染物,亚甲基蓝具有毒性强、生物难降解的特性〔2 -3 〕 .且亚甲基蓝溶液透光性差,排放到水中会对水中植物的光合作用产生严重影响,破坏水生生态系统的稳定〔4 -5 〕 .亚甲基蓝的降解已成为处理印染废水的重点. ...
Copper-based catalyst from waste printed circuit boards for effective Fenton-like discoloration of rhodamine B at neutral pH
1
2019
... 我国纺织行业发展迅速,每年产生7.5亿~10亿m3 印染废水〔1 〕 .此类废水成分复杂,有机污染物种类繁多.作为印染废水中的典型污染物,亚甲基蓝具有毒性强、生物难降解的特性〔2 -3 〕 .且亚甲基蓝溶液透光性差,排放到水中会对水中植物的光合作用产生严重影响,破坏水生生态系统的稳定〔4 -5 〕 .亚甲基蓝的降解已成为处理印染废水的重点. ...
核桃壳生物炭负载铁催化降解亚甲基蓝性能研究
1
2022
... 我国纺织行业发展迅速,每年产生7.5亿~10亿m3 印染废水〔1 〕 .此类废水成分复杂,有机污染物种类繁多.作为印染废水中的典型污染物,亚甲基蓝具有毒性强、生物难降解的特性〔2 -3 〕 .且亚甲基蓝溶液透光性差,排放到水中会对水中植物的光合作用产生严重影响,破坏水生生态系统的稳定〔4 -5 〕 .亚甲基蓝的降解已成为处理印染废水的重点. ...
Catalytic degradation of methylene blue by iron supported on walnut shell biochar
1
2022
... 我国纺织行业发展迅速,每年产生7.5亿~10亿m3 印染废水〔1 〕 .此类废水成分复杂,有机污染物种类繁多.作为印染废水中的典型污染物,亚甲基蓝具有毒性强、生物难降解的特性〔2 -3 〕 .且亚甲基蓝溶液透光性差,排放到水中会对水中植物的光合作用产生严重影响,破坏水生生态系统的稳定〔4 -5 〕 .亚甲基蓝的降解已成为处理印染废水的重点. ...
棉籽壳改性及其对亚甲基蓝的吸附研究
1
2021
... 我国纺织行业发展迅速,每年产生7.5亿~10亿m3 印染废水〔1 〕 .此类废水成分复杂,有机污染物种类繁多.作为印染废水中的典型污染物,亚甲基蓝具有毒性强、生物难降解的特性〔2 -3 〕 .且亚甲基蓝溶液透光性差,排放到水中会对水中植物的光合作用产生严重影响,破坏水生生态系统的稳定〔4 -5 〕 .亚甲基蓝的降解已成为处理印染废水的重点. ...
The study of modified cottonseed husk and its adsorption on methylene blue
1
2021
... 我国纺织行业发展迅速,每年产生7.5亿~10亿m3 印染废水〔1 〕 .此类废水成分复杂,有机污染物种类繁多.作为印染废水中的典型污染物,亚甲基蓝具有毒性强、生物难降解的特性〔2 -3 〕 .且亚甲基蓝溶液透光性差,排放到水中会对水中植物的光合作用产生严重影响,破坏水生生态系统的稳定〔4 -5 〕 .亚甲基蓝的降解已成为处理印染废水的重点. ...
不同原料生物质炭的制备及其吸附亚甲基蓝性能的研究
1
2020
... 通常采用吸附、絮凝、氧化等物理化学方法处理含亚甲基蓝的废水,但由于降解速度慢、吸附量不高及对反应条件要求较高等问题,实际应用过程存在一定困难〔6 -7 〕 .Fenton体系是由Fe2+ 和H2 O2 共同组成的强氧化体系,工艺简单,可使有机物完全矿化成小分子CO2 和H2 O.在Fe2+ 存在条件下,H2 O2 可通过自由基链式反应迅速产生大量氧化性极强的羟基自由基,但均相Fenton体系的pH适用范围较窄,铁盐催化剂用量大、回收难,易产生二次污染〔8 -9 〕 .将铁负载在多孔生物质炭上制备固体催化剂,加入H2 O2 溶液可形成类Fenton非均相体系.将其应用于亚甲基蓝的降解时,生物质炭的比表面积较大,具有一定吸附性能,可将亚甲基蓝分子吸附到表面富集,并通过Fenton强氧化体系对其完全矿化〔10 〕 .且生物质炭负载铁颗粒后具有一定磁性,可通过外加磁场形式回收固体催化剂,进行重复利用. ...
Study on preparation of biochars produced fromdifferent types of feedstocks and their adsorption properties for methylene blue
1
2020
... 通常采用吸附、絮凝、氧化等物理化学方法处理含亚甲基蓝的废水,但由于降解速度慢、吸附量不高及对反应条件要求较高等问题,实际应用过程存在一定困难〔6 -7 〕 .Fenton体系是由Fe2+ 和H2 O2 共同组成的强氧化体系,工艺简单,可使有机物完全矿化成小分子CO2 和H2 O.在Fe2+ 存在条件下,H2 O2 可通过自由基链式反应迅速产生大量氧化性极强的羟基自由基,但均相Fenton体系的pH适用范围较窄,铁盐催化剂用量大、回收难,易产生二次污染〔8 -9 〕 .将铁负载在多孔生物质炭上制备固体催化剂,加入H2 O2 溶液可形成类Fenton非均相体系.将其应用于亚甲基蓝的降解时,生物质炭的比表面积较大,具有一定吸附性能,可将亚甲基蓝分子吸附到表面富集,并通过Fenton强氧化体系对其完全矿化〔10 〕 .且生物质炭负载铁颗粒后具有一定磁性,可通过外加磁场形式回收固体催化剂,进行重复利用. ...
Bi2 MoO6 耦合过硫酸盐降解亚甲基蓝
1
2021
... 通常采用吸附、絮凝、氧化等物理化学方法处理含亚甲基蓝的废水,但由于降解速度慢、吸附量不高及对反应条件要求较高等问题,实际应用过程存在一定困难〔6 -7 〕 .Fenton体系是由Fe2+ 和H2 O2 共同组成的强氧化体系,工艺简单,可使有机物完全矿化成小分子CO2 和H2 O.在Fe2+ 存在条件下,H2 O2 可通过自由基链式反应迅速产生大量氧化性极强的羟基自由基,但均相Fenton体系的pH适用范围较窄,铁盐催化剂用量大、回收难,易产生二次污染〔8 -9 〕 .将铁负载在多孔生物质炭上制备固体催化剂,加入H2 O2 溶液可形成类Fenton非均相体系.将其应用于亚甲基蓝的降解时,生物质炭的比表面积较大,具有一定吸附性能,可将亚甲基蓝分子吸附到表面富集,并通过Fenton强氧化体系对其完全矿化〔10 〕 .且生物质炭负载铁颗粒后具有一定磁性,可通过外加磁场形式回收固体催化剂,进行重复利用. ...
Degradation of methylene blue by Bi2 MoO6 coupling persulfate
1
2021
... 通常采用吸附、絮凝、氧化等物理化学方法处理含亚甲基蓝的废水,但由于降解速度慢、吸附量不高及对反应条件要求较高等问题,实际应用过程存在一定困难〔6 -7 〕 .Fenton体系是由Fe2+ 和H2 O2 共同组成的强氧化体系,工艺简单,可使有机物完全矿化成小分子CO2 和H2 O.在Fe2+ 存在条件下,H2 O2 可通过自由基链式反应迅速产生大量氧化性极强的羟基自由基,但均相Fenton体系的pH适用范围较窄,铁盐催化剂用量大、回收难,易产生二次污染〔8 -9 〕 .将铁负载在多孔生物质炭上制备固体催化剂,加入H2 O2 溶液可形成类Fenton非均相体系.将其应用于亚甲基蓝的降解时,生物质炭的比表面积较大,具有一定吸附性能,可将亚甲基蓝分子吸附到表面富集,并通过Fenton强氧化体系对其完全矿化〔10 〕 .且生物质炭负载铁颗粒后具有一定磁性,可通过外加磁场形式回收固体催化剂,进行重复利用. ...
A review on approaches for addressing the limitations of Fenton oxidation forrecalcitrant wastewater treatment
1
2019
... 通常采用吸附、絮凝、氧化等物理化学方法处理含亚甲基蓝的废水,但由于降解速度慢、吸附量不高及对反应条件要求较高等问题,实际应用过程存在一定困难〔6 -7 〕 .Fenton体系是由Fe2+ 和H2 O2 共同组成的强氧化体系,工艺简单,可使有机物完全矿化成小分子CO2 和H2 O.在Fe2+ 存在条件下,H2 O2 可通过自由基链式反应迅速产生大量氧化性极强的羟基自由基,但均相Fenton体系的pH适用范围较窄,铁盐催化剂用量大、回收难,易产生二次污染〔8 -9 〕 .将铁负载在多孔生物质炭上制备固体催化剂,加入H2 O2 溶液可形成类Fenton非均相体系.将其应用于亚甲基蓝的降解时,生物质炭的比表面积较大,具有一定吸附性能,可将亚甲基蓝分子吸附到表面富集,并通过Fenton强氧化体系对其完全矿化〔10 〕 .且生物质炭负载铁颗粒后具有一定磁性,可通过外加磁场形式回收固体催化剂,进行重复利用. ...
Treatment of organic pollutants by homogeneous and heterogeneous Fenton reactionprocesses
1
2018
... 通常采用吸附、絮凝、氧化等物理化学方法处理含亚甲基蓝的废水,但由于降解速度慢、吸附量不高及对反应条件要求较高等问题,实际应用过程存在一定困难〔6 -7 〕 .Fenton体系是由Fe2+ 和H2 O2 共同组成的强氧化体系,工艺简单,可使有机物完全矿化成小分子CO2 和H2 O.在Fe2+ 存在条件下,H2 O2 可通过自由基链式反应迅速产生大量氧化性极强的羟基自由基,但均相Fenton体系的pH适用范围较窄,铁盐催化剂用量大、回收难,易产生二次污染〔8 -9 〕 .将铁负载在多孔生物质炭上制备固体催化剂,加入H2 O2 溶液可形成类Fenton非均相体系.将其应用于亚甲基蓝的降解时,生物质炭的比表面积较大,具有一定吸附性能,可将亚甲基蓝分子吸附到表面富集,并通过Fenton强氧化体系对其完全矿化〔10 〕 .且生物质炭负载铁颗粒后具有一定磁性,可通过外加磁场形式回收固体催化剂,进行重复利用. ...
Methylene blue adsorption mechanism of activated carbon synthesised from cashew nut shells
1
2021
... 通常采用吸附、絮凝、氧化等物理化学方法处理含亚甲基蓝的废水,但由于降解速度慢、吸附量不高及对反应条件要求较高等问题,实际应用过程存在一定困难〔6 -7 〕 .Fenton体系是由Fe2+ 和H2 O2 共同组成的强氧化体系,工艺简单,可使有机物完全矿化成小分子CO2 和H2 O.在Fe2+ 存在条件下,H2 O2 可通过自由基链式反应迅速产生大量氧化性极强的羟基自由基,但均相Fenton体系的pH适用范围较窄,铁盐催化剂用量大、回收难,易产生二次污染〔8 -9 〕 .将铁负载在多孔生物质炭上制备固体催化剂,加入H2 O2 溶液可形成类Fenton非均相体系.将其应用于亚甲基蓝的降解时,生物质炭的比表面积较大,具有一定吸附性能,可将亚甲基蓝分子吸附到表面富集,并通过Fenton强氧化体系对其完全矿化〔10 〕 .且生物质炭负载铁颗粒后具有一定磁性,可通过外加磁场形式回收固体催化剂,进行重复利用. ...
壳聚糖/磁性榴莲生物炭对亚甲基蓝的吸附研究
1
2021
... 由图1 可见,30.64°、35.23°、42.96°、56.85°、62.49°出现属于Fe3 O4 的特征衍射峰〔11 〕 ,表明负载的Fe以Fe3 O4 的形式存在于生物炭表面.对于反应后的Fe/K2 CO3 @BC,每个特征峰与反应前的出峰位置相同,且峰高和峰宽基本一致,未出现太大变化,可以认为在降解亚甲基蓝的过程中,Fe/K2 CO3 @BC的结构是稳定的,受到的影响小. ...
Study on the adsorption of methylene blue by chitosan / magnetic durian biochar
1
2021
... 由图1 可见,30.64°、35.23°、42.96°、56.85°、62.49°出现属于Fe3 O4 的特征衍射峰〔11 〕 ,表明负载的Fe以Fe3 O4 的形式存在于生物炭表面.对于反应后的Fe/K2 CO3 @BC,每个特征峰与反应前的出峰位置相同,且峰高和峰宽基本一致,未出现太大变化,可以认为在降解亚甲基蓝的过程中,Fe/K2 CO3 @BC的结构是稳定的,受到的影响小. ...
掺杂型生物炭的制备及其吸附亚甲基蓝特性研究
1
2021
... 由图2 可见,反应前1 411 cm-1 处为生物质炭中能发挥稳定作用的芳香胺类C—N特征峰,1 120 cm-1 处归属于酯类和醚类的C—O伸缩振动峰,581 cm-1 处是Fe—O振动吸收峰〔12 -13 〕 ,证实Fe颗粒附着在生物质炭表层.反应后,Fe/K2 CO3 @BC在1 411、1 120 cm-1 处的吸收峰强度明显减小,原因在于亚甲基蓝为阳离子染料,在溶液中带正电荷,可以和C—N/C—O键形成稳定的螯合物而被吸附在生物质炭表面,导致反应后C—N和C—O键的特征吸附峰强度变小〔14 〕 .反应前后Fe/K2 CO3 @BC红外光谱特征峰的位置未发生明显改变,表明Fe/K2 CO3 @BC的结构较稳定. ...
Preparation of doped biochar and its adsorption property to methylene blue
1
2021
... 由图2 可见,反应前1 411 cm-1 处为生物质炭中能发挥稳定作用的芳香胺类C—N特征峰,1 120 cm-1 处归属于酯类和醚类的C—O伸缩振动峰,581 cm-1 处是Fe—O振动吸收峰〔12 -13 〕 ,证实Fe颗粒附着在生物质炭表层.反应后,Fe/K2 CO3 @BC在1 411、1 120 cm-1 处的吸收峰强度明显减小,原因在于亚甲基蓝为阳离子染料,在溶液中带正电荷,可以和C—N/C—O键形成稳定的螯合物而被吸附在生物质炭表面,导致反应后C—N和C—O键的特征吸附峰强度变小〔14 〕 .反应前后Fe/K2 CO3 @BC红外光谱特征峰的位置未发生明显改变,表明Fe/K2 CO3 @BC的结构较稳定. ...
Simultancous removal ofmethylene blue and total dissolved copper in zero-valent iron/H2 O2 Fenton system:kinetics,mechanism and degradation pathway
1
2019
... 由图2 可见,反应前1 411 cm-1 处为生物质炭中能发挥稳定作用的芳香胺类C—N特征峰,1 120 cm-1 处归属于酯类和醚类的C—O伸缩振动峰,581 cm-1 处是Fe—O振动吸收峰〔12 -13 〕 ,证实Fe颗粒附着在生物质炭表层.反应后,Fe/K2 CO3 @BC在1 411、1 120 cm-1 处的吸收峰强度明显减小,原因在于亚甲基蓝为阳离子染料,在溶液中带正电荷,可以和C—N/C—O键形成稳定的螯合物而被吸附在生物质炭表面,导致反应后C—N和C—O键的特征吸附峰强度变小〔14 〕 .反应前后Fe/K2 CO3 @BC红外光谱特征峰的位置未发生明显改变,表明Fe/K2 CO3 @BC的结构较稳定. ...
交联氨基淀粉对亚甲基蓝染料的吸附性能
1
2018
... 由图2 可见,反应前1 411 cm-1 处为生物质炭中能发挥稳定作用的芳香胺类C—N特征峰,1 120 cm-1 处归属于酯类和醚类的C—O伸缩振动峰,581 cm-1 处是Fe—O振动吸收峰〔12 -13 〕 ,证实Fe颗粒附着在生物质炭表层.反应后,Fe/K2 CO3 @BC在1 411、1 120 cm-1 处的吸收峰强度明显减小,原因在于亚甲基蓝为阳离子染料,在溶液中带正电荷,可以和C—N/C—O键形成稳定的螯合物而被吸附在生物质炭表面,导致反应后C—N和C—O键的特征吸附峰强度变小〔14 〕 .反应前后Fe/K2 CO3 @BC红外光谱特征峰的位置未发生明显改变,表明Fe/K2 CO3 @BC的结构较稳定. ...
Adsorption properties of cross-linked amino starch onto methylene blue
1
2018
... 由图2 可见,反应前1 411 cm-1 处为生物质炭中能发挥稳定作用的芳香胺类C—N特征峰,1 120 cm-1 处归属于酯类和醚类的C—O伸缩振动峰,581 cm-1 处是Fe—O振动吸收峰〔12 -13 〕 ,证实Fe颗粒附着在生物质炭表层.反应后,Fe/K2 CO3 @BC在1 411、1 120 cm-1 处的吸收峰强度明显减小,原因在于亚甲基蓝为阳离子染料,在溶液中带正电荷,可以和C—N/C—O键形成稳定的螯合物而被吸附在生物质炭表面,导致反应后C—N和C—O键的特征吸附峰强度变小〔14 〕 .反应前后Fe/K2 CO3 @BC红外光谱特征峰的位置未发生明显改变,表明Fe/K2 CO3 @BC的结构较稳定. ...
Tuning the morphology of g-C3 N4 for improvement of Z-scheme photocatalytic water oxidation
1
2015
... 由表2 可见,溶液pH为4时,Fe/K2 CO3 @BC-H2 O2 类Fenton体系对亚甲基蓝的去除率最高;酸性条件下微量Fe2+ 从生物质炭表面浸出,可促进溶液中的H2 O2 加速生成羟基自由基,有利于亚甲基蓝的降解;但pH<4时,对亚甲基蓝的去除率有所降低,原因在于溶液中的H+ 浓度过高时,与羟基自由基易结合重新生成H2 O2 ,使羟基自由基利用率变低,去除能力下降〔15 〕 .溶液pH>4时,生物质炭表面负载的铁基颗粒将形成铁的氢氧化物钝化层,无法促进H2 O2 生成羟基自由基,导致亚甲基蓝去除率降低〔16 〕 .但从表2 可见,溶液pH在2~6时,Fe/K2 CO3 @BC-H2 O2 类Fenton体系对亚甲基蓝的去除率均在85%以上,表明该催化体系在较宽的pH范围内对亚甲基蓝都有较好的去除效果. ...
纳米Fe3 O4 @茶渣/海藻酸钙磁性复合材料制备及其对亚甲基蓝的吸附性能与吸附机制
1
2020
... 由表2 可见,溶液pH为4时,Fe/K2 CO3 @BC-H2 O2 类Fenton体系对亚甲基蓝的去除率最高;酸性条件下微量Fe2+ 从生物质炭表面浸出,可促进溶液中的H2 O2 加速生成羟基自由基,有利于亚甲基蓝的降解;但pH<4时,对亚甲基蓝的去除率有所降低,原因在于溶液中的H+ 浓度过高时,与羟基自由基易结合重新生成H2 O2 ,使羟基自由基利用率变低,去除能力下降〔15 〕 .溶液pH>4时,生物质炭表面负载的铁基颗粒将形成铁的氢氧化物钝化层,无法促进H2 O2 生成羟基自由基,导致亚甲基蓝去除率降低〔16 〕 .但从表2 可见,溶液pH在2~6时,Fe/K2 CO3 @BC-H2 O2 类Fenton体系对亚甲基蓝的去除率均在85%以上,表明该催化体系在较宽的pH范围内对亚甲基蓝都有较好的去除效果. ...
Preparation of nano-Fe3 O4 @tea waste/calcium alginate magnetic composited bead and it's adsorption characteristics and mechanisms for methylene blue from aqueous solution
1
2020
... 由表2 可见,溶液pH为4时,Fe/K2 CO3 @BC-H2 O2 类Fenton体系对亚甲基蓝的去除率最高;酸性条件下微量Fe2+ 从生物质炭表面浸出,可促进溶液中的H2 O2 加速生成羟基自由基,有利于亚甲基蓝的降解;但pH<4时,对亚甲基蓝的去除率有所降低,原因在于溶液中的H+ 浓度过高时,与羟基自由基易结合重新生成H2 O2 ,使羟基自由基利用率变低,去除能力下降〔15 〕 .溶液pH>4时,生物质炭表面负载的铁基颗粒将形成铁的氢氧化物钝化层,无法促进H2 O2 生成羟基自由基,导致亚甲基蓝去除率降低〔16 〕 .但从表2 可见,溶液pH在2~6时,Fe/K2 CO3 @BC-H2 O2 类Fenton体系对亚甲基蓝的去除率均在85%以上,表明该催化体系在较宽的pH范围内对亚甲基蓝都有较好的去除效果. ...
Fe3 O4 -NPs/orange peel composite as magnetic heterogeneous Fenton-like catalyst towards high-efficiency degradation of methyl orange
1
2021
... 由表3 可见,随着Fe/K2 CO3 @BC的增加,亚甲基蓝去除率不断提高,但增幅逐渐减慢.Fe/K2 CO3 @BC越多,体系中能够催化H2 O2 分解为羟基自由基的活性位点数量随之增多,生成更多羟基自由基,使亚甲基蓝去除率增加.但Fe/K2 CO3 @BC过多时,Fe颗粒将消耗一部分H2 O2 ,降低H2 O2 的有效利用率〔17 〕 .当Fe/K2 CO3 @BC用量为1 g/L时,对亚甲基蓝的去除率达到95.36%,此后继续增大用量,去除率增长变得非常缓慢.因此,Fe/K2 CO3 @BC投加量以1 g/L为宜. ...
Green synthesized ironnanoparticles as highlyefficient fenton-like catalyst fordegradation of dyes
1
2020
... 在反应温度分别为25、30、35 ℃时,采用准一级动力学模型和准二级动力学模型,对Fe/K2 CO3 @BC-H2 O2 类Fenton体系的降解动力学数据进行研究.图6 为准二级动力学模型拟合曲线〔18 〕 ,计算得到的动力学参数如表5 所示. ...
多壁碳纳米管/壳聚糖复合材料对水中染料的吸附
1
2022
... 通过比较可知,Fe/K2 CO3 @BC-H2 O2 类Fenton体系对亚甲基蓝的降解反应更适合准二级动力学模型,表明氧化还原反应是降解亚甲基蓝过程的主导因素〔19 〕 . ...
Adsorption of dyes in water by multiwall carbon nanotubes/chitosan composite
1
2022
... 通过比较可知,Fe/K2 CO3 @BC-H2 O2 类Fenton体系对亚甲基蓝的降解反应更适合准二级动力学模型,表明氧化还原反应是降解亚甲基蓝过程的主导因素〔19 〕 . ...
磁性生物炭非均相类Fenton体系去除水中四环素
1
2020
... 由表6 可见,经过5次循环使用后,Fe/K2 CO3 @BC-H2 O2 类Fenton体系对亚甲基蓝的去除率略有降低,可能是由于Fe/K2 CO3 @BC解吸得不彻底,仍有部分亚甲基蓝占据活性位点〔20 〕 ,但对亚甲基蓝的去除率仍>85%,表明该催化剂可循环多次使用. ...
Tetracycline removal in the magnetic biochar heterogeneous Fenton-like system
1
2020
... 由表6 可见,经过5次循环使用后,Fe/K2 CO3 @BC-H2 O2 类Fenton体系对亚甲基蓝的去除率略有降低,可能是由于Fe/K2 CO3 @BC解吸得不彻底,仍有部分亚甲基蓝占据活性位点〔20 〕 ,但对亚甲基蓝的去除率仍>85%,表明该催化剂可循环多次使用. ...
改性埃洛石材料的制备及其对亚甲基蓝吸附行为的研究
1
2016
... Fe/K2 CO3 @BC-H2 O2 类Fenton体系对亚甲基蓝的降解过程可能为:改性生物质炭K2 CO3 @BC从溶液中吸附部分亚甲基蓝分子,加入H2 O2 后,Fe/K2 CO3 @BC表面发生非均相类Fenton反应,催化剂表面的≡Fe2+ 与H2 O2 反应生成·OH和≡Fe3+ 〔见式(1) 〕;≡Fe3+ 在H2 O2 和·OOH作用下可重新转化为≡Fe2+ (固液相),实现催化剂表面≡Fe2+ 和≡Fe3+ 的催化循环〔21 -22 〕 〔见式(2 )、(3 )〕;在K2 CO3 @BC较大的表面积和表面负电荷作用下,≡Fe2+ 富集在Fe/K2 CO3 @BC表面与H2 O2 反应生成·OH,但在酸性条件(pH=4)下,微量的≡Fe2+ 可能发生溶蚀形成Fe2+ 扩散到溶液中,与分散在溶液中的H2 O2 反应生成·OH.亚甲基蓝在·OH强氧化作用下,降解为中间产物,甚至矿化成CO2 和H2 O〔见式(4 )、(5 )〕. ...
Fabrication of modified halloysite nanotubes and their adsorption behavior for methylene blue
1
2016
... Fe/K2 CO3 @BC-H2 O2 类Fenton体系对亚甲基蓝的降解过程可能为:改性生物质炭K2 CO3 @BC从溶液中吸附部分亚甲基蓝分子,加入H2 O2 后,Fe/K2 CO3 @BC表面发生非均相类Fenton反应,催化剂表面的≡Fe2+ 与H2 O2 反应生成·OH和≡Fe3+ 〔见式(1) 〕;≡Fe3+ 在H2 O2 和·OOH作用下可重新转化为≡Fe2+ (固液相),实现催化剂表面≡Fe2+ 和≡Fe3+ 的催化循环〔21 -22 〕 〔见式(2 )、(3 )〕;在K2 CO3 @BC较大的表面积和表面负电荷作用下,≡Fe2+ 富集在Fe/K2 CO3 @BC表面与H2 O2 反应生成·OH,但在酸性条件(pH=4)下,微量的≡Fe2+ 可能发生溶蚀形成Fe2+ 扩散到溶液中,与分散在溶液中的H2 O2 反应生成·OH.亚甲基蓝在·OH强氧化作用下,降解为中间产物,甚至矿化成CO2 和H2 O〔见式(4 )、(5 )〕. ...
海藻酸钙包覆纳米铁类芬顿降解亚甲基蓝
1
2022
... Fe/K2 CO3 @BC-H2 O2 类Fenton体系对亚甲基蓝的降解过程可能为:改性生物质炭K2 CO3 @BC从溶液中吸附部分亚甲基蓝分子,加入H2 O2 后,Fe/K2 CO3 @BC表面发生非均相类Fenton反应,催化剂表面的≡Fe2+ 与H2 O2 反应生成·OH和≡Fe3+ 〔见式(1) 〕;≡Fe3+ 在H2 O2 和·OOH作用下可重新转化为≡Fe2+ (固液相),实现催化剂表面≡Fe2+ 和≡Fe3+ 的催化循环〔21 -22 〕 〔见式(2 )、(3 )〕;在K2 CO3 @BC较大的表面积和表面负电荷作用下,≡Fe2+ 富集在Fe/K2 CO3 @BC表面与H2 O2 反应生成·OH,但在酸性条件(pH=4)下,微量的≡Fe2+ 可能发生溶蚀形成Fe2+ 扩散到溶液中,与分散在溶液中的H2 O2 反应生成·OH.亚甲基蓝在·OH强氧化作用下,降解为中间产物,甚至矿化成CO2 和H2 O〔见式(4 )、(5 )〕. ...
Degradation of methylene blue in Fenton-like systems using iron nanoparticles coated with calcium alginate
1
2022
... Fe/K2 CO3 @BC-H2 O2 类Fenton体系对亚甲基蓝的降解过程可能为:改性生物质炭K2 CO3 @BC从溶液中吸附部分亚甲基蓝分子,加入H2 O2 后,Fe/K2 CO3 @BC表面发生非均相类Fenton反应,催化剂表面的≡Fe2+ 与H2 O2 反应生成·OH和≡Fe3+ 〔见式(1) 〕;≡Fe3+ 在H2 O2 和·OOH作用下可重新转化为≡Fe2+ (固液相),实现催化剂表面≡Fe2+ 和≡Fe3+ 的催化循环〔21 -22 〕 〔见式(2 )、(3 )〕;在K2 CO3 @BC较大的表面积和表面负电荷作用下,≡Fe2+ 富集在Fe/K2 CO3 @BC表面与H2 O2 反应生成·OH,但在酸性条件(pH=4)下,微量的≡Fe2+ 可能发生溶蚀形成Fe2+ 扩散到溶液中,与分散在溶液中的H2 O2 反应生成·OH.亚甲基蓝在·OH强氧化作用下,降解为中间产物,甚至矿化成CO2 和H2 O〔见式(4 )、(5 )〕. ...
