工业水处理, 2020, 40(7): 87-90 doi: 10.11894/iwt.2019-0499

• 试验研究 •

改性活性炭对饮用水中Cr（Ⅵ）吸附性能的研究

谢婉婷,1, 杨耀森1, 唐谋程1, 魏志钢1, 王振锐1, 刘月2

Adsorption characteristics of Cr(Ⅵ) in drinking water with modified activated carbon

Xie Wanting,1, Yang Yaosen1, Tang Moucheng1, Wei Zhigang1, Wang Zhenrui1, Liu Yue2

收稿日期: 2020-04-15

Received: 2020-04-15

作者简介 About authors

谢婉婷(1997-),本科电话:15876837935,E-mail:864597882@qq.com , E-mail：864597882@qq.com

Abstract

Powdered activated carbon supported TiO2 was prepared by sol method, and then sintered with polyethylene powder to prepare an adsorbent material with high strength and high water permeability for Cr(Ⅵ) removal. The material was characterized. The influences of flow rate and concentration on the adsorption effect were compared by dynamic experiments. The results showed that under the condition of pH=7 the adsorption ability of unloaded activated carbon material was weak. On the other hand, when TiO2 was loaded on the activated carbon, the adsorption performance was greatly increased and the concentration of Cr(Ⅵ) could be reduced to meet the drinking water standard under the conditions of high flow rate and high initial concentration.

Keywords： activated carbon ; TiO2 ; adsorption ; hexavalent chromium ; sol method

PDF (0KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

谢婉婷, 杨耀森, 唐谋程, 魏志钢, 王振锐, 刘月. 改性活性炭对饮用水中Cr（Ⅵ）吸附性能的研究. 工业水处理[J], 2020, 40(7): 87-90 doi:10.11894/iwt.2019-0499

Xie Wanting. Adsorption characteristics of Cr(Ⅵ) in drinking water with modified activated carbon. Industrial Water Treatment[J], 2020, 40(7): 87-90 doi:10.11894/iwt.2019-0499

铬是一种高毒性的重金属污染物，是随着工业废水引入天然水域的常见污染物。其中Cr（Ⅵ）的毒性要比Cr（Ⅲ）的更高，Cr（Ⅵ）可导致鼻中隔穿孔，哮喘、支气管炎、肺炎、喉和肝的炎症以及支气管癌的发病率增加。Cr（Ⅵ）化合物的皮肤接触可引起皮肤过敏、皮炎、皮肤坏死和皮肤腐蚀〔1〕。长期饮用铬含量超标的水会对人体产生极大的伤害。目前常采用吸附及光催化还原法、膜分离法、化学沉淀法、电解还原法、离子交换法等方法处理含铬废水，其中吸附法由于具有低成本、高效率、不易产生二次污染的特点而受到广泛关注〔2〕。

二氧化钛由于具有高吸附性、高稳定性和高机械强度而被广泛用于重金属的吸附〔3-5〕。二氧化钛对Cr（Ⅵ）有良好的吸附效果，该吸附主要通过二氧化钛中的钛离子与铬酸根或者以二聚物的形式成键，形成化学吸附，属于假二级动力学，吸附过程符合Freundlich等温模型〔6-9〕。但由于二氧化钛价格较高而且容易积聚、流失，且难以回收而限制了其使用范围。许多研究者通过将二氧化钛负载于二氧化硅、沸石和活性炭等材料上以提高二氧化钛的吸附效果和解决难以回收的问题〔10-12〕。但由于所负载的材料仍为小颗粒，无法完全解决上述问题，使用时需要反应池或额外的填充物质以免吸附剂流失。笔者利用负载二氧化钛活性炭与聚乙烯粉末共同烧结，制得具有高机械强度和高通水量的吸附材料，形成块状的圆柱型材料。此吸附材料可承受551.6 kPa（80 psi）的压强，直接安装于管道当中使用，简化了反应池、震荡、搅拌设备或装置，提高了处理效率，彻底解决了吸附剂难以回收和容易流失的问题。

活性炭等常用的吸附剂对Cr（Ⅵ）的去除效率会随着pH的增大而降低〔6, 13-15〕，在pH=7时的吸附效率较低，限制了其在日常生活中的使用。而本研究所提及的吸附材料可在pH=7时保持较高的吸附效率，避免了来回调节pH的麻烦，在工业生产和日常生活中有着更广泛的应用前景。

本研究采用文献〔16〕中的方法，通过溶胶法制备二氧化钛并负载于粉末活性炭表面，并将负载后的活性炭与聚乙烯粉末混合烧结，制成圆柱型的吸附材料，利用二氧化钛对铬离子良好的化学吸附性能，提高了活性炭材料对铬离子的去除效果，并在pH=7的条件下检测流速与Cr（Ⅵ）初始浓度对其吸附性能的影响。

1 实验部分

1.1 实验装置及主要工作条件

主要药品：无水乙醇、冰醋酸、钛酸丁酯，分析纯，广州市广州试剂厂；重铬酸钾，分析纯，天津市科密欧化学试剂开发中心；74 μm（200目）粉末活性炭，分析纯，上海市麦克林生化科技有限公司；74 μm聚乙烯粉末，东莞市宏升塑化公司；二苯基碳酰二肼，分析纯，天津市大茂化学试剂厂。

主要仪器：78-1型磁力加热搅拌器，常州澳华仪器有限公司；DHG-9030型电热恒温鼓风干燥箱，上海精宏实验设备有限公司；KQ3200E型超声波清洗仪，昆山超声仪器有限公司；722型紫外分光光度计，上海欣茂仪器有限公司；立式油压式粉末压片机，海盐县光耀机械厂。

1.2 负载二氧化钛活性炭的制备

取适量无水乙醇与钛酸丁酯制成混合溶液，然后再将冰醋酸缓慢加入其中，形成A液。另外，取适量无水乙醇、冰醋酸和蒸馏水混合，形成B液。然后将B液缓慢滴加进A液，得到的混合液继续搅拌3 h、陈化12 h后得到澄清、透明、稳定、均匀的TiO2溶胶。随后将粉末活性炭加入制得的溶胶中进行负载，负载后放入烘箱进行干燥。重复两次负载过程，得到负载二氧化钛的粉末活性炭，洗净后烘干备用。

1.3 烧结活性炭的制备

将20 g负载后粉末活性炭或16 g未负载的粉末活性炭与8 g聚乙烯混合并放入模具中加压，之后将模具放入烘箱中进行加热，然后取出，得到直径48 mm，高27 mm的圆柱形块状烧结活性炭滤芯。

1.4 铬离子溶液的制备

精确称量0.141 4 g在110 ℃干燥过的K2Cr2O7，并溶于适量水中，然后用500 mL容量瓶定容至刻度线，此溶液1 mL含铬0.100 mg。

1.5 吸附实验

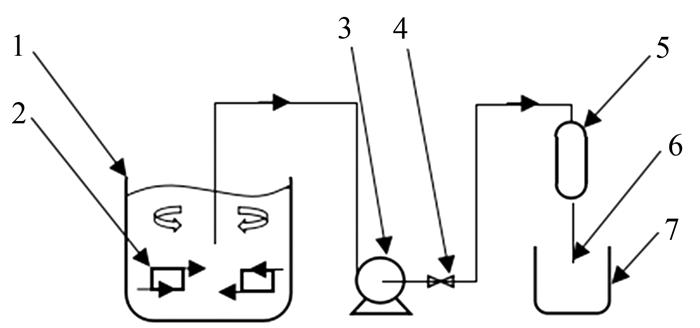

将制得的烧结活性炭材料置于滤管中，通过图 1所示的装置对吸附效果进行检测，水槽中有两个循环水泵在实验过程中一直运行使溶液混合均匀，通过循环自吸泵把水样通入改性活性炭滤芯，进入滤芯前有一个控制水样流速的阀门，保持压强不变，接取过滤后的水样进行检测。过滤后的水样采用刘新江等〔17〕所提及的方法进行检测。

图1

新窗口打开| 下载原图ZIP| 生成PPT

图1   铬离子检测装置

1—进水槽；2—循环水泵；3—循环自吸泵；4—调速阀；5—活性炭滤芯；6—出水口；7—废液槽。


2 结果与讨论

2.1 负载量的测定

经过称量负载二氧化钛前后活性炭的质量变化，测得二氧化钛在粉末活性炭上的负载量约为0.2 g/g。

2.2 负载二氧化钛活性炭的表征

2.2.1 XRD衍射结果分析

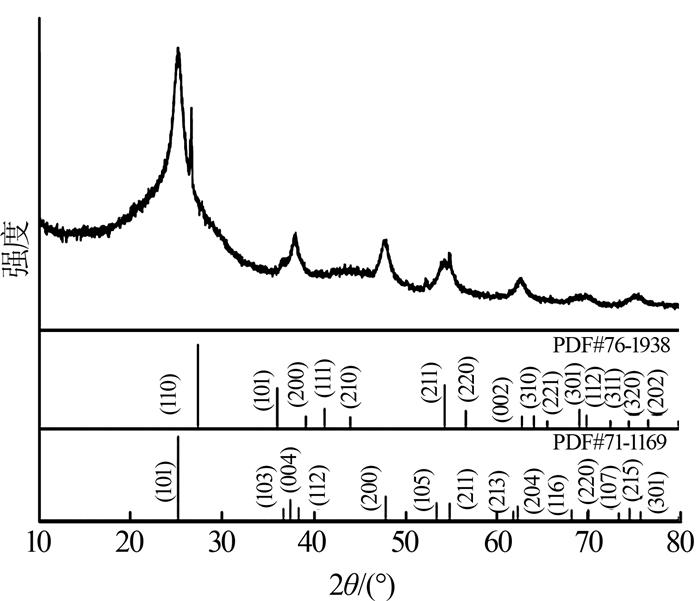

图 2为负载二氧化钛活性炭的XRD图。

图2

新窗口打开| 下载原图ZIP| 生成PPT

图2   负载二氧化钛活性炭的XRD图


XRD图中出现了明显的二氧化钛的特征峰，通过与PDF卡片71-1169（锐钛矿型）、卡片76-1938（金红石型）和卡片35-0088（无定型）对比后可以得出，负载的二氧化钛大部分为锐钛矿型，少部分为金红石型，锐钛矿型TiO2与标准卡片符合较好。

2.2.2 SEM结果分析

图 3为负载二氧化钛活性炭的SEM图。

图3

新窗口打开| 下载原图ZIP| 生成PPT

图3   负载二氧化钛活性炭的SEM图


从SEM图中可看出二氧化钛颗粒散布在活性炭的表面上，且颗粒镶嵌在活性炭表面，连接牢固，表面覆盖程度较低。

2.2.3 BET测试分析

对负载前后的粉末活性炭比表面积、吸附等温曲线和BJH孔径分布进行了测试和表征，结果表明，负载前的比表面积为1 066.92 m2/g，负载后为688.17 m2/g，比表面积减少了大约35%；吸附等温线均属于Ⅳ型，说明吸附类型没有改变；BJH孔径分布图可以得出，孔径均在3.2 nm附近，说明二氧化钛会堵塞活性炭部分微孔，但是没有改变原有活性炭的孔径，原有活性炭的性质应该被保留。

2.3 流动测试

2.3.1 流速对吸附效果的影响

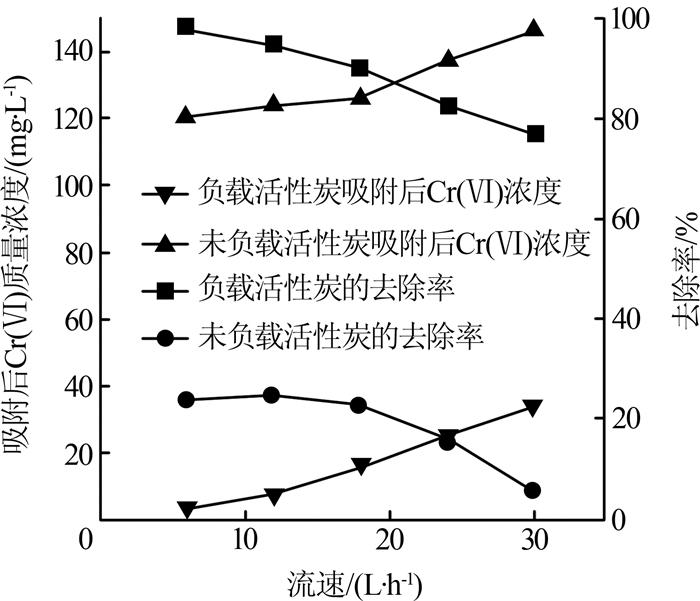

在pH=7、压强为551.6 kPa（80 psi）、Cr（Ⅵ）质量浓度为150 μg/L的情况下，每隔5 min取1次样，共取3个样，每个样品测量2次，取平均值，测得流速为6、12、18、24、30 L/h时，未负载的活性炭材料与负载后活性炭材料吸附后出口Cr（Ⅵ）浓度及去除率的变化，结果如图 4所示。

图4

新窗口打开| 下载原图ZIP| 生成PPT

图4   流速对出口浓度和去除率的影响


两种吸附材料吸附后的出口Cr（Ⅵ）浓度均随着流速的升高而缓慢升高，可见流速对吸附效果的影响较小。另外，未负载的活性炭材料的吸附效果较差，尤其是在30 L/h的情况下，出口质量浓度达到了146 μg/L。而负载后的活性炭材料吸附性能得到良好的提升，在30 L/h的情况下，出口Cr（Ⅵ）仅为34 μg/L，低于《生活饮用水卫生标准》（GB 5749—2006）规定的50 μg/L。而两种吸附材料的去除率均随着流速升高而降低，其中未负载的吸附材料去除率较低，在25%以下，而负载后吸附材料的去除率得到较大的提升，达到77%以上，对Cr（Ⅵ）有良好的去除效果。

2.3.2 初始浓度对吸附效果的影响

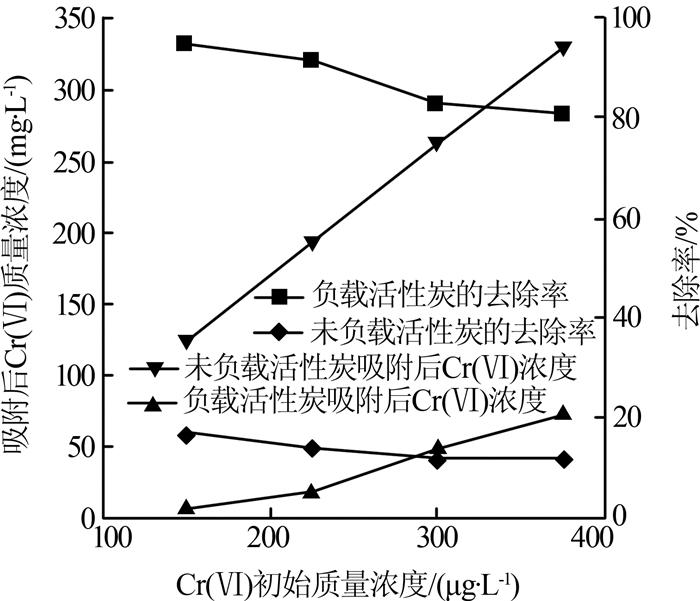

在pH=7、压强为551.6 kPa（80 psi）、流速为12 L/h的情况下，每隔5 min取1次样，共取3个样，每个样品测量2次，取平均值，测得Cr（Ⅵ）初始质量浓度为150、225、300、375 μg/L时，未负载的活性炭材料与负载后活性炭材料吸附后出口Cr（Ⅵ）浓度及去除率的变化，结果如图 5所示。

图5

新窗口打开| 下载原图ZIP| 生成PPT

图5   初始浓度对出口浓度和去除率的影响


两种吸附材料的出口Cr（Ⅵ）浓度均随着初始Cr（Ⅵ）浓度的升高而升高，其中未负载的活性炭材料的出口浓度快速升高，而负载后的活性炭材料升高较为缓慢，在初始Cr（Ⅵ）为300 μg/L下仍能将废水中的Cr（Ⅵ）降至生活饮用水卫生标准以下。而两种吸附材料的去除率均随着初始Cr（Ⅵ）浓度的升高而降低，其中未负载的吸附材料去除率较低，在20%以下，而负载后吸附材料的去除率得到较大的提升，达到81%以上，对Cr（Ⅵ）有良好的去除效果。

2.3.3 吸附模型

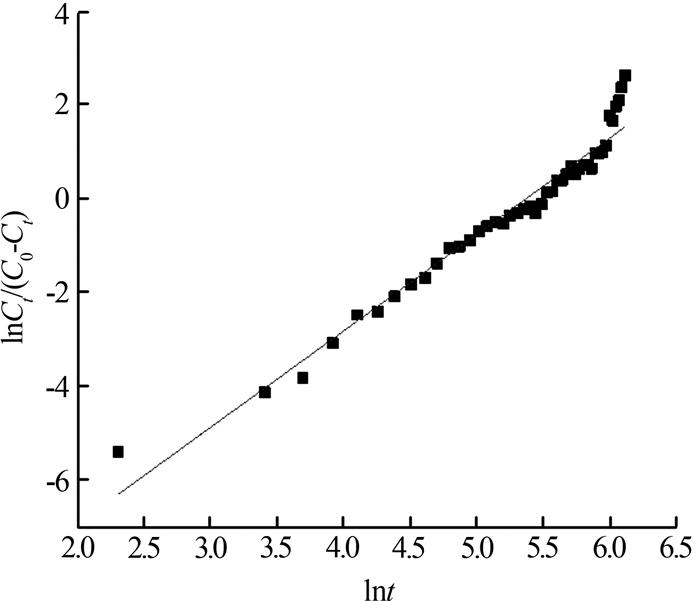

在pH=7、压强为551.6 kPa（80 psi）、流速为10 L/h的情况下，每隔10 min取1次样进行测量，并对结果进行线性拟合，见图 6。

图6

新窗口打开| 下载原图ZIP| 生成PPT

图6   YAN模型的线性拟合


结果符合YAN模型（ln〔Ct/（C0-Ct）〕= aln（Q/b）+alnt，其中Q为流速）〔18〕。图 6以lnt为横坐标，ln〔Ct/（C0-Ct）〕为纵坐标，对其进行回归分析，得到模型参数：a=2.065 2，b=0.789 5，R2=0.959。

3 结论

（1）通过负载二氧化钛活性炭粉末的XRD和SEM图可以看出，通过溶胶法制备的二氧化钛很好地负载在活性炭表面上并以锐钛矿型为主。

（2）通过流动态测试可以得出，未负载的活性炭材料吸附性能较差，而负载二氧化钛活性炭材料吸附性能得到大幅提升，去除率高，可将铬离子浓度降至卫生饮用水标准以下。

（3）通过流动态测试流速和初始浓度对负载二氧化钛活性炭材料的吸附效率的影响可以得出，流速对吸附效率的影响较低，而初始浓度对吸附效率的影响较大。

（4）出口浓度与吸附时间符合YAN模型。

参考文献

Kotas J , Stasicka Z .

Chromium occurrence in the environment and methods of its speciation

[J]. Environmental Pollution, 2000, 107 (3): 263- 283.

DOI:10.1016/S0269-7491(99)00168-2      [本文引用: 1]

钟德健, 张建锋, 李尧, 等.

高指数晶面TiO2对铬的吸附及光催化去除

[J]. 环境科学, 2019, 40 (2): 191- 197.

URL     [本文引用: 1]

Mahdavi S , Jalali M , Afkhami A .

Heavy metals removal from aqueous solutions using TiO2, MgO, and Al2O3 nanoparticles

[J]. Chemical Engineering Communications, 2013, 200 (3): 448- 470.

URL     [本文引用: 1]

Maleki A , Hayati B , Najafi F , et al.

Heavy metal adsorption from industrial wastewater by PAMAM/TiO2 nanohybrid:Preparation, characterization and adsorption studies

[J]. Journal of Molecular Liquids, 2016, 224, 95- 104.

DOI:10.1016/j.molliq.2016.09.060

Visa M , Duta A .

TiO2/fly ash novel substrate for simultaneous removal of heavy metals and surfactants

[J]. Chemical Engineering Journal, 2013, 223 (5): 860- 868.

[本文引用: 1]

Zhang Li , Zhang Yonggang .

Adsorption characteristics of hexavalent chromium on HCB/TiO2

[J]. Applied Surface Science, 2014, 316, 649- 656.

DOI:10.1016/j.apsusc.2014.08.045      [本文引用: 2]

Li Leilei , Duan Huimin , Wang Xiaojiao , et al.

Adsorption property of Cr(Ⅵ) on magnetic mesoporous titanium dioxide-graphene oxide core-shell microspheres

[J]. New Journal of Chemistry, 2014, 38 (12): 6008- 6016.

DOI:10.1039/C4NJ00782D

Parida K , Mishra K G , Dash S K .

Adsorption of toxic metal ion Cr(Ⅵ) from aqueous state by TiO2-MCM-41:Equilibrium and kinetic studies

[J]. Journal of Hazardous Materials, 2012, 241/242, 395- 403.

DOI:10.1016/j.jhazmat.2012.09.052

Rodenas L A G , Weisz A D , Magaz G E , et al.

Effect of light on the electrokinetic behavior of TiO2 particles in contact with Cr(Ⅵ) aqueous solutions

[J]. Journal of Colloid and Interface Science, 2000, 230 (1): 181- 185.

DOI:10.1006/jcis.2000.7053      [本文引用: 1]

Byrne H E , Mazyck D W .

Removal of trace level aqueous mercury by adsorption and photocatalysis on silica-titania composites

[J]. Journal of Hazardous Materials, 2009, 170 (2/3): 915- 919.

[本文引用: 1]

Liu S , Lim M , Amal R .

TiO2-coated natural zeolite:Rapid humic acid adsorption and effective photocatalytic regeneration

[J]. Chemical Engineering Science, 2014, 105, 46- 52.

DOI:10.1016/j.ces.2013.10.041

王澍, 霍汝霏.

N-TiO2/AC吸附剂的制备及其去除地表水砷(Ⅴ)性能的研究

[J]. 五邑大学学报:自然科学版, 2018, 32 (3): 61- 66.

[本文引用: 1]

Yuan Peng , Fan Mingde , Yang Dan , et al.

Montmorillonite-supported magnetite nanoparticles for the removal of hexavalent chromium[Cr(Ⅵ)] from aqueous solutions

[J]. Journal of Hazardous Materials, 2009, 166 (2/3): 821- 829.

[本文引用: 1]

Karthikeyan T , Rajgopal S , Miranda L R .

Chromium(Ⅵ) adsorption from aqueous solution by Hevea Brasilinesis sawdust activated carbon

[J]. Journal of Hazardous Materials, 2005, 124 (1/2/3): 192- 199.

Mohanty K , Jha M , Meikap B C , et al.

Removal of chromium (Ⅵ) from dilute aqueous solutions by activated carbon developed from Terminalia arjuna nuts activated with zinc chloride

[J]. Chemical Engineering Science, 2005, 60 (11): 3049- 3059.

DOI:10.1016/j.ces.2004.12.049      [本文引用: 1]

魏志钢, 杨耀森, 王振锐.一种高效吸附水中重金属和砷、氟离子的烧结活性炭及其制备方法: 中国, 201811280495.2[P]. 2018-10-30.

[本文引用: 1]

刘新江, 杨晓琴, 王力民.

改良显色剂测定饮用水中六价铬的方法及因素分析

[J]. 现代预防医学, 2009, 36 (10): 1939- 1940.

URL     [本文引用: 1]

许姣姣.硅胶杂化材料的制备及其吸附性能研究[D].郑州: 郑州大学, 2015.

[本文引用: 1]

/

〈 〉
