金属有机骨架化合物（MOFs）是在沸石和金属磷化物的基础上制备而成，主要由2部分组成，分别为有机配体（一般含有O、N、S等配位原子）和无机金属中心，通过自组装形成晶态多孔材料〔3〕。这种材料具有微孔或中孔结构〔4〕，结构多样、比表面积高、孔道规则，可应用在药物传运、气体储存、催化、吸附和传感等方面。Fenton技术在食品添加剂、印染和造纸等有机污染治理中取得较好效果〔5〕，但仍存在一些缺陷，如反应条件呈酸性、自身铁泥难除、存在二次污染等〔6〕。非均相Fenton技术不仅可保证降解效果，还克服了原有的许多缺点，近年来得到众多关注。非均相Fenton技术的关键在于载体选择，目前已有以树脂〔7〕和沸石〔8〕为载体制备非均相Fenton复合型催化剂的报道，在废水处理中具有很好的应用前景。
笔者以MOF材料为载体，通过一步晶化法制备出Fe2O3@Cu-MOF新型非均相光-Fenton复合催化剂，在可见光条件下对罗丹明B（RhB）溶液进行降解，取得良好效果。
1 实验部分
1.1 实验材料及仪器
试剂：罗丹明B、N，N-二甲基甲酰胺、过氧化氢（分析纯），天津市科密欧化学试剂开发中心。1，3，5-苯三甲酸（质量分数98%）、纳米三氧化二铁（质量分数99.5%），上海麦克林生化科技有限公司。硝酸铜（分析纯），天津市风船化学试剂科技有限公司。无水乙醇（体积分数99%），天津市科密欧化学试剂有限公司。
仪器：FA2004电子天平，上海津平科学仪器有限公司；MICROSOLAR300氙灯光源，北京泊菲莱科技有限公司；HN101-0电热鼓风干燥箱，南通泸南科学仪器有限公司；GKDL-20低温冷却液循环泵，巩义市英峪高科仪器厂；KQ-300DE数控超声波清洗器，昆山市超声仪器有限公司；DT5-2低速台式离心机，北京时代北利离心机有限公司。
1.2 Fe2O3/Cu-MOF的制备
参照文献〔9〕，取2.077 g Cu（NO3）2·3H2O和15 mL去离子水置于烧杯中，在室温下剧烈搅拌30 min使Cu（NO3）2·3H2O完全溶解，记为溶液A；取N，N-二甲基甲酰胺、乙醇各15 mL，与一定量1，3，5-苯三甲酸（H3TBC）依次加入烧杯中，搅拌30 min使H3TBC完全溶解，记为溶液B；将溶液A加入溶液B中混合搅拌，记为溶液C。称取相应质量的Fe2O3加入到溶液C中继续磁力搅拌1 h，随后将混合溶液转移到100 mL聚四氟乙烯衬不锈钢高压釜中，120 ℃水热反应12 h，离心洗涤，在90 ℃下烘干，得到Fe2O3@Cu-MOF纳米复合材料样品。
1.3 降解实验
将150 mL一定浓度的RhB溶液置于反应器中，加入Fe2O3@Cu-MOF纳米复合材料，用H2SO4和NaOH溶液调节pH。将混合好的溶液用磁力搅拌器搅拌，在无光条件下吸附30 min，待溶液达到物理吸附平衡后再加入过氧化氢。溶液在可见光照射下，用低温冷却液循环泵通入循环水以控制温度，开启电源后，参考电流和参考光强稳定后的时刻记为起点，分别在15、30、60、120、150、180、240 min时取样，取上清液并用紫外-可见分光光度计在554 nm处测定各样品的吸光度，计算脱色率。
2 结果与分析
2.1 N2吸附（BET）分析

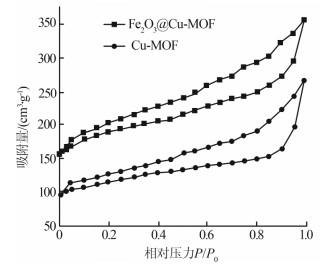

Fe2O3@Cu-MOF纳米复合材料和Cu-MOF材料的N2吸附-脱附等温线如图1所示。
图1
由图1可见，根据IUPAC吸附等温线的分类方法，Fe2O3@Cu-MOF、Cu-MOF属于典型的Ⅳ型等温线，说明这2种材料中有大量中孔存在。实验测得Cu-MOF的比表面积为430 m2/g，Fe2O3@Cu-MOF的比表面积为711.45 m2/g，负载Fe2O3后不但有新的空隙生成且中孔率也有所增长。更大的比表面积和较多的中孔结构可使催化剂表面吸附性能增加，同时产生更多的活性位点，更有利于降解反应的发生。
2.2 XRD分析

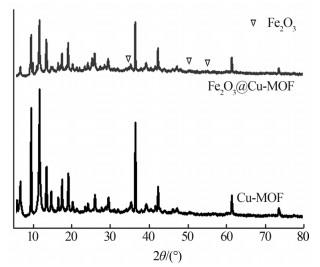

Cu-MOF和Fe2O3@Cu-MOF样品的XRD图谱如图2所示。
图2
2.3 SEM和EDS分析
图3
2.4 红外光谱分析
3 RhB溶液的脱色效果
3.1 不同体系的脱色效果

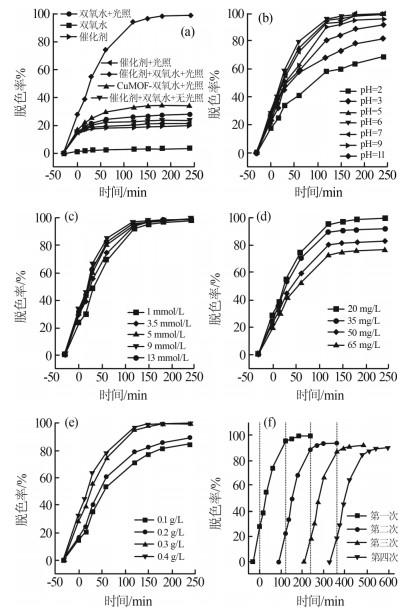

在室温、pH为初始溶液值、RhB溶液质量浓度为20 mg/L、催化剂投加量为0.3 g/L、H2O2投加量为3.5 mmol/L条件下，考察不同实验体系中RhB的降解情况，实验结果如图4（a）所示。
图4
由图4（a）可见，加入H2O2在无光照条件下搅拌120 min，RhB溶液颜色基本没有变化，这是因为H2O2的氧化能力比·OH的弱〔12〕；光照下加入H2O2后脱色率达到26.10%；加入Cu-MOF、H2O2并给予一定光照的条件下，脱色率为33.21%，脱色效果明显；单独加入催化剂时脱色率为19.30%，说明该催化剂具有一定吸附性能；光照并加入催化剂时，脱色率为20.81%；无光条件下加入催化剂和H2O2，脱色率为23.30%，可能是催化剂的吸附能力与H2O2氧化能力同时作用于RhB造成的；在光照条件下添加催化剂和H2O2搅拌120 min，RhB溶液的脱色率高达95.23%，速率常数为0.011 min-1。说明光照情况下，Fe2O3@Cu-MOF与H2O2发生光-Fenton反应，对RhB的降解效果最佳〔13〕。
3.2 溶液pH对脱色效果的影响
在室温、RhB溶液质量浓度为20 mg/L、催化剂投加量为0.3 g/L、H2O2投加量为3.5 mmol/L条件下，考察了不同pH下RhB的降解效果，并进行一级动力方程拟合，如图4（b）所示。可以看出RhB溶液在酸性条件下的脱色效果不是很好，pH在5~9时脱色效果显著，pH继续增加RhB溶液脱色率有所下降。pH在5~9时RhB溶液有很好的脱色率，因原始溶液pH在此范围内，所以最终选用原始溶液pH为实验pH。
3.3 H2O2投加量对脱色效果的影响
在室温、RhB溶液质量浓度为20 mg/L、pH为原始溶液pH、催化剂投加量为0.3 g/L条件下，考察H2O2投加量对RhB脱色效果的影响，结果如图4（c）所示。当H2O2投加量从1 mmol/L增加到9 mmol/L时，120 min时RhB脱色率从92.89%升至97.12%；H2O2投加量增加到13 mmol/L时，RhB脱色率反而降至96.75%。H2O2投加量会影响溶液中·OH的浓度，随着·OH数量的增多，与溶液中的有机物发生反应，但H2O2过量投加时会生成·OOH，反而使得·OH减少〔14〕，而氧化还原电位较低的·OOH不能有效破坏RhB的显色基团〔15〕。综合考虑，最终选用H2O2最佳投加量为3.5mmol/L。
3.4 RhB初始质量浓度对脱色效果的影响
3.5 催化剂投加量对脱色效果的影响
室温下，当RhB溶液质量浓度为20 mg/L、pH为原始溶液pH、H2O2投加量为3.5 mmol/L时，催化剂投加量分别为0.1、0.2、0.3、0.4 g/L，反应120 min后RhB脱色率分别为70.98%、78.93、95.23%、96.44%，脱色率随催化剂投加量的增加而增大。随着催化剂的增加，溶液中的·OH随之增多〔17〕，但催化剂投加量过多时也易造成透光率降低，从而使光源利用率降低。综合考虑，最终选用催化剂投加量为0.3 g/L。
3.6 循环稳定性能
催化剂的循环稳定性是考察非均相Fenton催化剂性能的重要指标之一。对使用过的Fe2O3@Cu-MOF催化剂进行离心分离并干燥，循环使用4次后，降解120 min时脱色率仍达85%以上，如图4（f）所示。对催化剂使用前后的红外谱图进行对比，发现其红外光谱没有很大变化，说明Fe2O3@Cu-MOF有很好的循环稳定性，也表明其对RhB溶液的降解非物理吸附。
3.7 光催化降解RhB机理分析
结合前人研究结果及本实验数据，提出光催化降解RhB可能的机理：（1）Cu-MOF材料有较好的比表面积和孔结构，自身具有良好的吸附性能，可吸附一定量的RhB。并且材料的高比表面积特性对可见光利用率较高，更易产生电子跃迁，有利于有机物降解。（2）反应初期，Fe2O3@Cu-MOF表面处的Fe3+被还原为Fe2+，Fe2+再与H2O2反应生成·OH和少量·OOH，Fe2+又可被氧化成Fe3+，在反应体系中形成Fe2+和Fe3+的循环反应〔18〕；此外，MOFs的特殊形貌也使得Fe2O3负载得更加均匀，MOF表面的Fe3+在光照的条件下，也可能与H2O2反应生成·OOH和Fe2+。（3）反应体系产生的·OH作用于催化剂表面处的RhB分子，生成反应中间体，中间体被降解为H2O和CO2，使催化剂恢复原始状态〔19〕。
4 结论
（1）采用一步晶化法制备了非均相光-Fenton纳米复合催化剂Fe2O3@Cu-MOF，在室温下反应120 min后对RhB溶液的脱色率达到95.23%。
（2）Fe2O3@Cu-MOF制备过程简单、材料廉价、绿色环保，循环使用4次后对RhB的脱色率仍可达到85%以上，且结构未发生太大变化，具有良好的稳定性。
参考文献
Chronic toxicity of azo and anthracenedione dyes to embryo-larval fathead innow
[J].DOI:10.1016/j.envpol.2015.11.037 [本文引用: 1]
Study on adsorption and desorption properties of the starch grafted p-tert-butyl-calix
[J].
Perspective of microporous metal-organic frameworks for CO2 capture and separation
[J].
Well-dispersed and size-controlled supported metal oxide nanoparticles derived from MOF composites and further application in catalysis
[J].DOI:10.1002/smll.201401791 [本文引用: 1]
Circular economy of a papermaking park in China:a case study
[J].DOI:10.1016/j.jclepro.2014.12.098 [本文引用: 1]
Fenton pre-treatment of secondary sludge to enhance anaerobic digestion:energy balance and greenhouse gas emissions
[J].DOI:10.1016/j.cej.2015.07.056 [本文引用: 1]
Treatment of spent radioactive anionic exchange resins using Fenton-like oxidation process
[J].DOI:10.1016/j.cej.2015.09.004 [本文引用: 1]
Fenton-like oxidation of OrangeⅡ solutions using heterogeneous catalysts based on saponite clay
[J].
Facile fabrication of magnetic metal-organic framework nanocomposites for potential targeted drug delivery
[J].DOI:10.1039/c0jm01770a [本文引用: 2]
Three metal-organic frameworks prepared from mixed solvents of DMF and HAc
[J].
Nanocomposites of TiO2 and reduced graphene oxide as efficient photocatalysts for hydrogen evolution
[J].DOI:10.1021/jp2008804 [本文引用: 1]
The enhanced catalytic degradation of SiO2/Fe3O4/C@TiO2 photo-Fenton system on p-nitrophenol
[J].DOI:10.1007/s11051-016-3656-y [本文引用: 1]
Heterogeneous photo-Fenton oxidation with pillared clay-based catalysts for wastewater treatment:a review
[J].
Photo-Fenton process as an efficient alternative to the treatment of landfill leachates
[J].
Homogeneus ferrioxalate-assisted solar photo-Fenton degradation of Orange Ⅱ aqueous solutions
[J].
Degradation of Acid Blue 74 using Fe-ZSM5 zeolite as a heterogeneous photo-Fenton catalyst
[J].
Oxidation of dichlorvos with hydrogen peroxide using ferrous ion as catalyst
[J].DOI:10.1016/S0304-3894(98)00268-4 [本文引用: 1]
Photo-Fenton degradation of rhodamine B using Fe2O3-Kaolin as heterogeneous catalyst:characterization, process optimization and mechanism
[J].DOI:10.1016/j.jcis.2014.07.017 [本文引用: 1]
