工业水处理, 2023, 43(2): 136-141 doi: 10.19965/j.cnki.iwt.2022-0334

• 标识码（ •

Ag2O/WO3-SiO2气凝胶的制备及光催化性能研究

陈宝宁,1, 丁春华,1,2,3, 方岩雄1, 刘全兵1

1.广东工业大学轻工化工学院，广东 广州 510006

2.海南大学南海海洋资源利用国家重点实验室，海南 海口 570228

3.海南省特种玻璃实验室，海南 海口 570228

Preparation and photocatalytic properties of Ag2O/WO3-SiO2 aerogels

CHEN Baoning,1, DING Chunhua,1,2,3, FANG Yanxiong1, LIU Quanbing1

1.School of Light Industry and Chemical Engineering，Guangdong University of Technology，Guangzhou 510006，China

2.State Key Laboratory of Marine Resources Utilization in the South China Sea，Hainan University，Haikou 570228，China

3.Hainan Special Glass Laboratory，Haikou 570228，China

收稿日期: 2022-11-30

Received: 2022-11-30

作者简介 About authors

陈宝宁（1996—），硕士电话：13642418413，E-mail：160154368@qq.com , E-mail：160154368@qq.com

丁春华，博士，副教授E-mail：ding-chh@163.com , E-mail：ding-chh@163.com

摘要

为扩大WO3-SiO2气凝胶的可见光吸收范围，改善其光催化效果，先以溶胶-凝胶法制备了WO3-SiO2气凝胶，再采用浸渍法制备了不同Ag2O负载量的Ag2O/WO3-SiO2复合气凝胶光催化剂。通过扫描电镜（SEM）、Ｘ射线衍射分析仪（XRD）、Ｘ射线光电子能谱仪（XPS）、紫外-可见光谱仪（UV-vis）、荧光分光光度计（PL）对样品进行了表征分析，并在464 nm波长光源下考察了样品光催化降解亚甲基蓝（MB）的性能。表征结果表明，负载的Ag2O与WO3-SiO2气凝胶中的WO3存在电子转移相互作用，形成了Ag2O/WO3异质结；Ag2O/WO3异质结使催化剂的带隙宽度变窄，有利于光生电子-空穴的激发，同时抑制了电子-空穴对的复合。结合光催化剂降解MB的效果，负载Ag2O形成的Ag2O/WO3异质结增强了Ag2O/WO3-SiO2气凝胶的可见光吸收能力，提高了其光催化性能。其中，Ag2O负载量为0.4%（质量分数）的Ag2O/WO3-SiO2气凝胶具有最佳的催化降解性能，2 h内对MB的降解率达到94.91%，较WO3/SiO2气凝胶提高了58.17%。根据催化剂的能带结构分析，推断了Ag2O/WO3异质结降解MB的可能机理为Ⅱ型异质结机理。

关键词： 氧化钨 ; 光催化 ; 气凝胶 ; 氧化银 ; 亚甲基蓝 ; 异质结

Abstract

In order to expand the visible light absorption range of WO3-SiO2 aerogel and improve its photocatalytic effect，WO3-SiO2 aerogel was fabricated by sol-gel method firstly，and then Ag2O/WO3-SiO2 composite aerogel photocatalysts with different Ag2O loadings were synthesized through impregnation route. The composites were characterized by scanning electron microscopy（SEM），X-ray diffraction analysis（XRD），X-ray photoelectron spectroscopy（XPS），ultraviolet-visible spectroscopy（UV-vis），and fluorescence spectrophotometer（PL）. The photocatalytic degradation of methylene blue（MB） by the composite samples were investigated under the light source of 464 nm wavelength. The characterization analyses showed that the loaded Ag2O could interact with WO3 in the WO3-SiO2 aerogel by electron transfer，and the Ag2O/WO3 heterojunction was formed. The heterojunction narrowed the band gap width of the catalyst，which was beneficial to the excitation of photogenerated electrons and holes，while suppressing the recombination of electron-hole pairs. Based on the results of the photocatalytic degradation of MB，the Ag2O/WO3 heterostructure formed by loading Ag2O enhanced the visible light absorption ability and improved the photocatalytic performance. The MB degradation rate of 0.4% Ag2O/WO3-SiO2 aerogel reached 94.91% within 2 h，which was 58.17% higher than that of unmodified WO3-SiO2 aerogel. According to the band structure analysis of the catalyst，the possible mechanism of MB degradation by Ag2O/WO3 aerogel was proposed as Ⅱ-scheme heterostructure.

Keywords： tungsten oxide ; photocatalysis ; aerogel ; silver oxide ; methylene blue ; heterostructure

PDF (2400KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

陈宝宁, 丁春华, 方岩雄, 刘全兵. Ag2O/WO3-SiO2气凝胶的制备及光催化性能研究. 工业水处理[J], 2023, 43(2): 136-141 doi:10.19965/j.cnki.iwt.2022-0334

CHEN Baoning. Preparation and photocatalytic properties of Ag2O/WO3-SiO2 aerogels. Industrial Water Treatment[J], 2023, 43(2): 136-141 doi:10.19965/j.cnki.iwt.2022-0334

随着经济水平的提高，近年来各种水处理技术逐渐受到青睐，其中，光催化氧化技术逐渐成为学者们的热门研究方向〔1〕。但光催化氧化技术仍存在半导体太阳能利用率低、只能吸收紫外光、光生电荷复合损失、接触污染物面积小、难以处理量大且高浓度废水的问题〔2〕。

氧化钨是一种n型半导体，禁带宽度（约2.7 eV）小，化学性质稳定，制备成本低，具有良好的光催化性能，被广泛研究。催化剂常需要较大的有效接触面积，而二氧化硅气凝胶固体颗粒细小、孔径分布均匀、比表面积大、孔隙率高〔3〕，是较好的催化剂载体。

光催化剂的能带结构决定了其对太阳光谱的吸收范围，常用的能带结构调控策略有：（1）利用比氧元素电负性更小的非金属元素取代半导体材料晶格中的O原子，使N、S等元素的p轨道参与价带能级的构成〔4〕；（2）引入一种或多种金属元素使其d轨道参与半导体导带能级的构成，降低导带位置，从而使带隙变窄，吸光范围变宽〔5〕；（3）由2种带隙较宽的半导体形成新的固溶体材料〔6〕。其中，引入金属元素的方法操作简单，且易于修饰改性。

本研究制备了WO3-SiO2气凝胶并引入Ag2O进行改性，对Ag2O/WO3-SiO2气凝胶的结构形貌进行了表征；以光催化降解亚甲基蓝（MB）为探针反应探讨了Ag2O负载量对Ag2O/WO3-SiO2气凝胶光催化性能的影响。根据催化剂表征结果及能带结构分析推测了Ag2O/WO3-SiO2气凝胶可能的光催化机制。

1 实验部分

1.1 试剂与仪器

试剂：正硅酸乙酯（TEOS）、乙醇，均为分析纯，上海麦克林生化科技有限公司；二水合钨酸钠，分析纯，上海笛柏生物科技有限公司；氧化银，分析纯，阿拉丁试剂（上海）有限公司；盐酸，北京伊诺凯科技有限公司；去离子水，实验室自制。

仪器：恒温磁力搅拌器，金坛市城东新瑞仪器厂；马弗炉，合肥科晶材料技术有限公司。

1.2 Ag2O/WO3-SiO2气凝胶的制备

1.2.1 WO3-SiO2气凝胶的制备

取0.394 8 g钨酸钠溶于5 mL 0.4 mol/L盐酸中，磁力搅拌1 min，制得WO3溶胶A；将8.96 mL TEOS、7.09 mL无水乙醇、4.32 mL去离子水混合后于60 ℃水浴加热，滴入稀盐酸（nTEOS∶n乙醇∶n水∶nHCl=1∶3∶6∶0.004），调节pH至3~4，60 ℃下搅拌水解1 h，冷却到室温，制得SiO2溶胶B；取5.4 mL B溶胶滴入5 mL A溶胶中（物质的量比A∶B=1∶1），等待胶凝化；将得到的WO3-SiO2气凝胶用乙醇老化18 h，放入鼓风干燥箱中干燥，最终得到WO3-SiO2气凝胶。

1.2.2 Ag2O/WO3-SiO2气凝胶的制备

采用浸渍法在WO3-SiO2气凝胶上均匀负载较小的Ag2O颗粒，制备Ag2O/WO3-SiO2气凝胶。取0.3 g WO3-SiO2气凝胶放入50 mL烧杯中，滴入一定量的0.117 6 mol/L AgNO3溶液；将烧杯放入水浴锅中，在50 ℃下保温8 h后放入鼓风干燥箱中干燥；将AgNO3/WO3-SiO2气凝胶放入马弗炉中，以2 ℃/min的速率从室温升温至480 ℃，在480 ℃下煅烧2 h，即制得Ag2O/WO3-SiO2气凝胶，标记为X% Ag2O/WO3-SiO2，X%表示Ag2O的质量分数。

1.3 表征分析

采用X射线衍射分析仪（XRD，Smart Lab型，Rigaku公司）对样品进行晶型分析，管电压60 kV，管电流60 mA，扫描范围2θ=10°~80°；采用紫外-可见光光度计（UV-vis，Lambda 750s型，美国Perkin Elmer公司）测定样品吸光强度，扫描范围为200~800 nm；采用扫描电镜（SEM，Mira3肖特基热场发射扫描电镜，捷克Tescan公司）观察样品微观结构；采用X射线光电子能谱仪（XPS，岛津Axis Spura，英国Kratos公司）对样品进行元素价态分析，激发源为Al靶K α 射线；采用荧光分光光度计（PL，Fluorolog-3型，美国HORIA公司）对样品进行光生电子有效分离分析，激发波长300 nm，入射角度60°，狭缝2.5 nm。

1.4 光催化降解亚甲基蓝（MB）

采用自行设计的石英玻璃反应器开展光催化实验，反应器底部配置磁力搅拌器。激发光源采用464 nm波长光源，反应器与光源间距约为5 cm。反应器内放置0.03 g Ag2O/WO3-SiO2气凝胶，加入60 mL 1×10-4 mol/L的MB溶液。反应开始后，光照下每20 min取3 mL混合溶液离心分离并提取上清液，用紫外可见光光度计在664 nm波长下测量上清液吸光度，计算MB去除率。为观察MB在模拟可见光下的自降解能力，相同实验条件下，以无催化剂降解MB作为对照实验。

2 结果与讨论

2.1 Ag2O/WO3-SiO2气凝胶表征分析

2.1.1 XRD分析

图1为含不同质量分数Ag2O的Ag2O/WO3-SiO2气凝胶的XRD谱图。

图1

新窗口打开| 下载原图ZIP| 生成PPT

图1   含不同质量分数Ag2O的Ag2O/WO3-SiO2气凝胶的XRD

Fig. 1   XRD patterns of Ag2O/WO3-SiO2 aerogels containing different mass fractions of Ag2O


由图1可知，所有样品均在2θ=10°~30°有一个属于无定形SiO2气凝胶的馒头峰；在2θ=23.9°、34.1°、42.1°、49.0°、55.3°处的衍射峰与WO3标准图谱（JCPDS 41-0905）相吻合，分别对应WO3的（100）、（110）、（111）、（200）、（210）晶面衍射峰〔7-8〕。引入Ag2O后，样品在2θ=32.8°、38.0°、54.9°、65.4°处的衍射峰与Ag2O标准图谱（JCPDS 41-1104）相吻合，分别对应Ag2O的（111）、（200）、（220）、（311）晶面衍射峰〔9〕。XRD谱图中各衍射峰尖锐且强度大，同时无杂质相衍射峰，表明WO3和Ag2O在复合气凝胶中均以晶体形式出现。

2.1.2 SEM分析

图2为Ag2O/WO3-SiO2气凝胶及WO3-SiO2气凝胶的SEM。

图2

新窗口打开| 下载原图ZIP| 生成PPT

图2   Ag2O/WO3-SiO2气凝胶及WO3-SiO2气凝胶的SEM

Fig. 2   SEM of Ag2O/WO3-SiO2 aerogels and WO3-SiO2 aerogels


由图2可见，负载Ag2O后催化剂形貌发生了较大改变，较小的Ag2O粒子覆盖在WO3-SiO2气凝胶的表面和孔隙中，形成Ag2O与WO3接触的复合结构，推测形成了Ag2O/WO3异质结〔10〕。

2.1.3 XPS分析

图3为Ag2O/WO3-SiO2气凝胶的XPS谱图。

图3

新窗口打开| 下载原图ZIP| 生成PPT

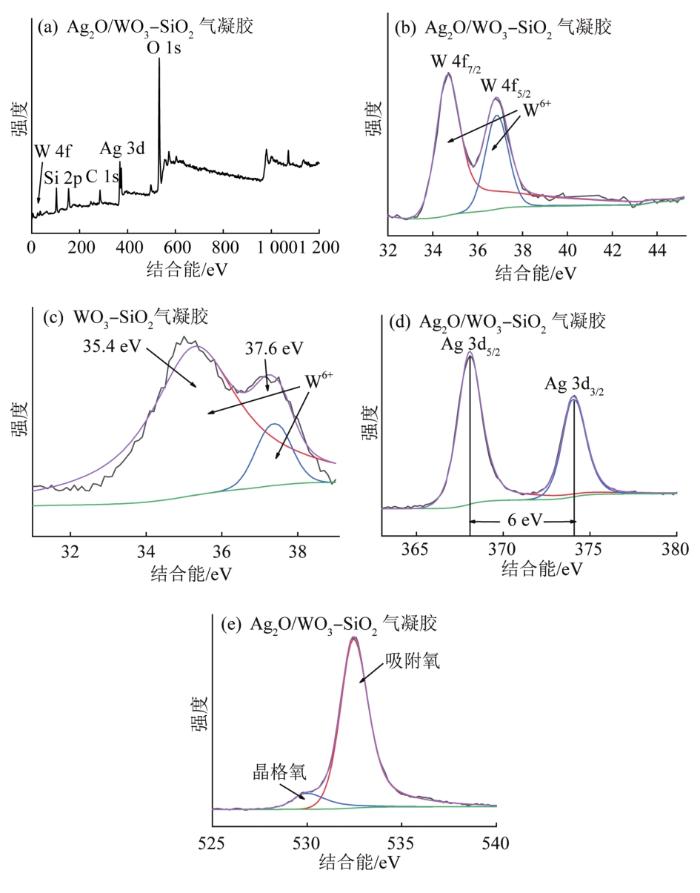

图3   Ag2O/WO3-SiO2气凝胶XPS谱图

Fig. 3   XPS spectras of Ag2O/WO3-SiO2 aerogels


由图3（a）Ag2O/WO3-SiO2气凝胶的全谱图可见，催化剂存在W、Ag、Si、O等元素。图3（b）为Ag2O/WO3-SiO2气凝胶W 4f的XPS谱图，电子结合能在36.8 eV和34.6 eV处的特征峰分别对应W6+的W 4f5/2和W 4f7/2轨道，两峰对应的结合能差为2.2 eV。图3（c）为WO3-SiO2气凝胶W 4f的XPS谱图，与WO3-SiO2气凝胶位于37.6 eV处的W 4f5/2峰和位于35.4 eV处的W 4f7/2峰相比，Ag2O/WO3-SiO2气凝胶对应位置的峰均发生了负移，可以认为是Ag2O与WO3存在电子转移相互作用，使得W电子云密度增加〔11〕。由图3（d）Ag2O/WO3-SiO2气凝胶Ag 3d的XPS谱图可知，电子结合能为368.0 eV和374.0 eV处的峰分别对应的是Ag+的Ag 3d5/2和Ag 3d3/2轨道，两峰对应的结合能差为6.0 eV，表明催化剂中银元素以Ag2O形式存在。图3（e）为Ag2O/WO3-SiO2气凝胶O 1d的XPS谱图，催化剂中存在晶格氧和吸附氧，电子结合能分别为529.9 eV和532.4 eV。XPS结果表明，Ag2O与WO3已经成功复合，两者之间存在较强的相互作用，证实了Ag2O/WO3异质结的形成〔12〕。

2.1.4 UV-vis分析

图4为不同Ag2O质量分数的Ag2O/WO3-SiO2气凝胶的UV-vis谱图。

图4

新窗口打开| 下载原图ZIP| 生成PPT

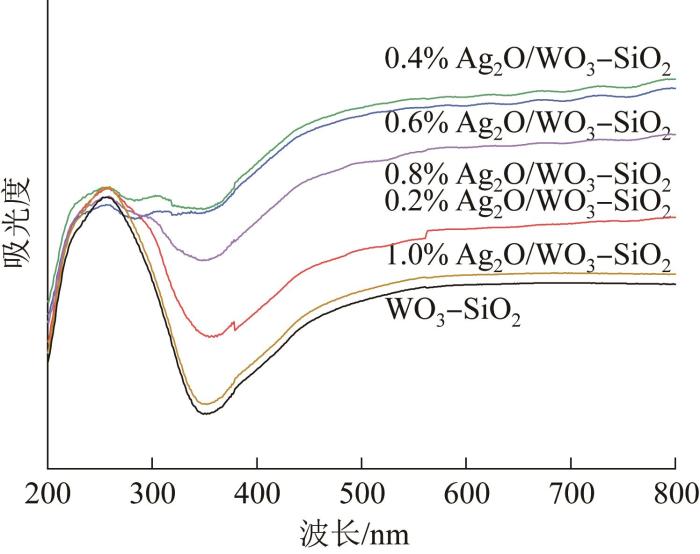

图4   不同Ag2O质量分数的Ag2O/WO3-SiO2气凝胶的UV-vis谱图

Fig. 4   UV-vis spectras of Ag2O/WO3-SiO2 aerogels containing different mass fractions of Ag2O


由图4可知，0.4% Ag2O/WO3-SiO2气凝胶在波长大于400 nm范围内光吸收效果最好；少量Ag2O修饰的WO3-SiO2气凝胶的光学吸收边缘出现了红移现象，在可见光波段的光吸收能力增强。光催化剂的能带结构决定了其太阳光谱的吸收范围，UV-vis分析结果说明Ag2O/WO3异质结的形成改变了催化剂的能带结构，使Ag2O/WO3-SiO2光催化剂的光吸收范围扩大，这对提高光催化剂的催化活性具有重要作用〔13-14〕。

2.1.5 光学性能分析

图5（a）为Ag2O、WO3和Ag2O/WO3-SiO2气凝胶的紫外-可见漫反射光谱图，Ag2O与WO3的吸收带边分别在400 nm和380 nm附近，Ag2O/WO3-SiO2气凝胶的吸收边缘在520 nm左右。利用（αhν） n =A（hν-Eg）（n取1/2）估算光催化剂禁带宽度Eg，具体数据如图5（b）所示，Ag2O与WO3的禁带宽度分别为3.1 eV和2.8 eV，而Ag2O/WO3-SiO2气凝胶的禁带宽度小于Ag2O与WO3。Ag2O/WO3异质结的存在使材料的带隙变窄，较小的带隙有利于光生电子-空穴的激发，从而提高其光催化性能〔15〕。

图5

新窗口打开| 下载原图ZIP| 生成PPT

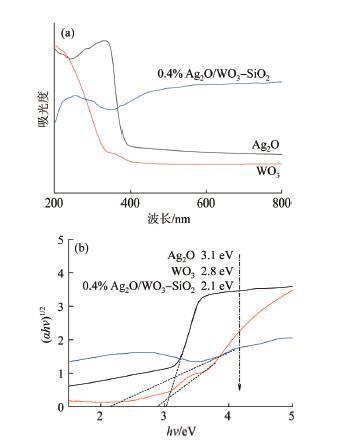

图5   Ag2O、WO3和Ag2O/WO3-SiO2气凝胶的紫外-可见漫反射光谱（a）及带隙图（b）

Fig. 5   UV-vis diffuse reflectance spectroscopy（a）and energy gap diagram（b）of Ag2O，WO3 and Ag2O/WO3-SiO2 aerogels


2.1.6 荧光光谱分析

图6为Ag2O/WO3-SiO2气凝胶与WO3-SiO2气凝胶的荧光光谱图。

图6

新窗口打开| 下载原图ZIP| 生成PPT

图6   Ag2O/WO3-SiO2气凝胶与WO3-SiO2气凝胶的荧光光谱

Fig. 6   Fluorescence spectra of Ag2O/WO3-SiO2 aerogels and WO3-SiO2 aerogels


由图6可知，在相同测试条件下，Ag2O/WO3-SiO2气凝胶与WO3-SiO2气凝胶相比，荧光强度明显降低。Ag2O/WO3异质结促进了催化剂的光生电荷分离，使光生电荷载流子的寿命延长。光生电荷的有效分离是光催化剂维持高活性的关键〔16-17〕。

2.2 Ag2O/WO3-SiO2催化降解MB的性能分析

图7为含不同Ag2O质量分数的Ag2O/WO3-SiO2气凝胶对MB的降解性能图。

图7

新窗口打开| 下载原图ZIP| 生成PPT

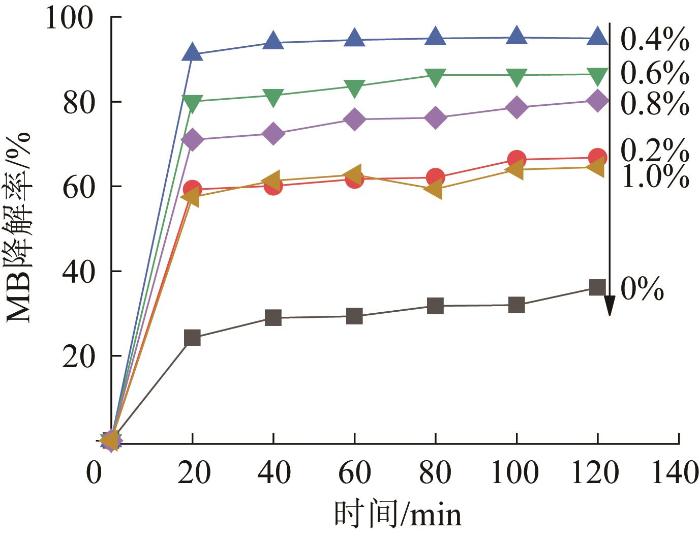

图7   不同光催化剂对MB的降解性能

Fig. 7   Degradation performance of different photocatalysts on MB


图7表明，随Ag2O掺杂量增加，Ag2O/WO3-SiO2气凝胶的光催化性能呈先升高后降低趋势，0.4% Ag2O/WO3-SiO2气凝胶的光催化性能最佳，2 h时其对MB的降解率达到94.91%，相比不掺杂Ag2O的样品（36.08%），其对MB的降解效率提高了58.83%。0.4% Ag2O/WO3-SiO2气凝胶光催化性能最佳的原因主要有两点：一是Ag2O/WO3异质结的存在改变了催化剂的能带结构，令其在可见光范围内的光吸收能力增强，同时催化剂带隙变窄，较窄的带隙有利于光生电子-空穴的激发，从而提升其光催化降解有机物的效果；二是Ag2O/WO3异质结的存在使催化剂的光生电荷载流子的寿命延长，光生电荷的及时分离可减少光生电荷的复合损失，有效提高其催化降解有机物的效果。

2.3 催化机理探讨

结合材料的表征分析，根据式（1）和式（2）计算催化剂的价带（VB）电势和导带（CB）电势〔18〕，由此探讨光催化机理。其中，X为半导体电负性，Ee是在氢气标准下自由电子的能量（4.5 eV），Eg是半导体带隙能量（使用2.1.5章节数据）。

EVB=X-Ee+1/2Eg
ECB=EVB-Eg

根据上述公式计算得到Ag2O、WO3和0.4% Ag2O/WO3-SiO2气凝胶的ECB/EVB分别为-0.74 eV/2.32 eV、0.68 eV/3.50 eV和-1.10 eV/1.04 eV。由此提出了Ag2O/WO3-SiO2气凝胶光催化降解亚甲基蓝的Ⅱ型异质结机理，如图8所示。

图8

新窗口打开| 下载原图ZIP| 生成PPT

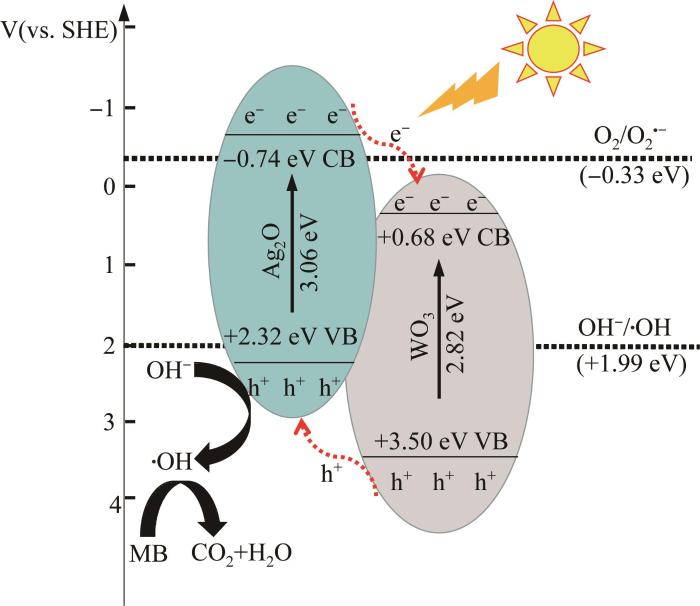

图8   Ag2O/WO3-SiO2气凝胶光催化降解MB的可能机制

Fig. 8   Possible mechanism of photocatalytic degradation of MB by Ag2O/WO3-SiO2 aerogels


WO3受可见光激发产生光生电子和空穴，光生电子从价带迁移到导带，在价带留下空穴。Ag2O被认为是良好的助催化剂，且WO3的价带电位比Ag2O更正，空穴从WO3价带流向Ag2O价带；Ag2O的导带电位比WO3更负，电子从Ag2O导带流向WO3导带，从而实现了光生电子和空穴的有效分离〔19-20〕。而Ag2O的价带电位（+2.32 eV）高于OH-/·OH的标准氧化还原电势（+1.99 eV），因此，聚集在Ag2O价带上的空穴可与吸附的水反应生成·OH，生成的·OH与吸附的MB反应使之降解。而WO3的导带电位（+0.68 eV）比O2/O2·-的标准氧化还原电势（-0.33 eV）更正，WO3导带上的光生电子不能与氧气反应生成O2·-〔21〕。

3 结论

采用溶胶-凝胶法成功制备了WO3-SiO2气凝胶，并采用浸渍法在WO3-SiO2气凝胶上负载了不同质量分数的Ag2O，得到Ag2O/WO3-SiO2气凝胶。表征结果证明，Ag2O/WO3异质结的形成改变了WO3-SiO2的能带结构，令其带隙变窄，拓宽了催化剂对太阳光的吸收范围，有利于光生电荷及时分离，有效提高了催化剂对MB的降解率。Ag2O的负载量为0.4%时，Ag2O/WO3-SiO2催化效果最好，反应2 h后，MB的降解率达到94.91%。通过催化剂的能带结构分析，推测Ag2O/WO3-SiO2气凝胶光催化降解MB的可能机理为Ⅱ型异质结机理。


参考文献

杭子清.

简析光催化技术及其研究现状

［J］. 资源节约与环保，2021（2）：122-123. doi:10.3969/j.issn.1673-2251.2021.02.064

[本文引用: 1]

HANG Ziqing.

Brief analysis of photocatalytic technology and its research status

［J］. Resources Economization & Environmental Protection，2021（2）：122-123. doi:10.3969/j.issn.1673-2251.2021.02.064

[本文引用: 1]

崔玉民，韩金霞.

光催化降解水中有机污染物研究现状与展望

［J］. 燃料化学学报，2004，32（1）：123-128. doi:10.3969/j.issn.0253-2409.2004.01.025

[本文引用: 1]

CUI Yumin， HAN Jinxia.

Current status of research and prospect on photocatalytic degradation of organic pollutants in water

［J］. Journal of Fuel Chemistry and Technology，2004，32（1）：123-128. doi:10.3969/j.issn.0253-2409.2004.01.025

[本文引用: 1]

王崟.

SiO2/TiO2复合气凝胶的制备及对胶印油墨废水处理的研究

［D］. 西安：陕西科技大学，2017.

[本文引用: 1]

WANG Yin.

Preparation of SiO2/TiO2 composite aerogel and research on its treatment of offset ink waste water

［D］. Xi’an：Shaanxi University of Science & Technology，2017.

[本文引用: 1]

杨翩翩，黄丽珍，李影影，等.

掺氮碳化钨的制备及其电催化性能的研究

［J］. 电化学，2018，24（1）：63-71. doi:10.13208/j.electrochem.170222

[本文引用: 1]

YANG Pianpian， HUANG Lizhen， LI Yingying，et al.

Preparation and electrocatalytic activity of nitrogen-doping tungsten carbide catalyst

［J］. Journal of Electrochemistry，2018，24（1）：63-71. doi:10.13208/j.electrochem.170222

[本文引用: 1]

张琦，尚建鹏.

不同金属离子掺杂的含氧酸铋盐的制备及其光催化性能的研究

［J］. 山东化工，2018，47（8）：37-40. doi:10.3969/j.issn.1008-021X.2018.08.013

[本文引用: 1]

ZHANG Qi， SHANG Jianpeng.

Preparation and photocatalytic performance of bismuth salt of oxyacid with different metal ions doped

［J］. Shandong Chemical Industry，2018，47（8）：37-40. doi:10.3969/j.issn.1008-021X.2018.08.013

[本文引用: 1]

张俊，黄晓禄，楼莉萍，等.

WO3掺杂TiO2纳米光催化剂的制备及光催化性能研究

［J］. 科学技术与工程，2010，10（14）：3531-3533. doi:10.3969/j.issn.1671-1815.2010.14.051

[本文引用: 1]

ZHANG Jun， HUANG Xiaolu， LOU Liping，et al.

Preparation of nanoparticle WO3-doped TiO2 and research on its photocatalytic activity

［J］. Science Technology and Engineering，2010，10（14）：3531-3533. doi:10.3969/j.issn.1671-1815.2010.14.051

[本文引用: 1]

GONDAL M A， ADESIDA A A， RASHID S G，et al.

Preparation of WO3/g-C3N4 composites and their enhanced photodegradation of contaminants in aqueous solution under visible light irradiation

［J］. Reaction Kinetics，Mechanisms and Catalysis，2015，114（1）：357-367. doi:10.1007/s11144-014-0787-y

[本文引用: 1]

CAO Jing， LUO Bangde， LIN Haili，et al.

Thermodecomposition synthesis of WO3/H2WO4 heterostructures with enhanced visible light photocatalytic properties

［J］. Applied Catalysis B：Environmental，2012，111/112：288-296. doi:10.1016/j.apcatb.2011.10.010

[本文引用: 1]

WANG Xuefei， LI Shufen， YU Huogen，et al.

Ag2O as a new visible-light photocatalyst：Self-stability and high photocatalytic activity

［J］. Chemistry，2011，17（28）：7777-7780. doi:10.1002/chem.201101032

[本文引用: 1]

黄凤萍，李春花，辛萌，等.

Ag2CrO4/ZnO复合光催化剂的制备及光催化性能研究

［J］. 化工新型材料，2020，48（9）：105-110.

[本文引用: 1]

HUANG Fengping， LI Chunhua， XIN Meng，et al.

Preparation and photocatalytic performance of Ag2CrO4/ZnO composite photocatalyst

［J］. New Chemical Materials，2020，48（9）：105-110.

[本文引用: 1]

何原子，丁春华，姜宏，等.

银修饰WO3- x 薄膜的制备及光催化性能研究

［J］. 化工新型材料，2021，49（5）：129-133.

[本文引用: 1]

HE Yuanzi， DING Chunhua， JIANG Hong，et al.

Preparation of Ag modified WO3- x film and their photocatalytic performance

［J］. New Chemical Materials，2021，49（5）：129-133.

[本文引用: 1]

XU Miao， HAN Lei， DONG Shaojun.

Facile fabrication of highly efficient g-C3N4/Ag2O heterostructured photocatalysts with enhanced visible-light photocatalytic activity

［J］. ACS Applied Materials & Interfaces，2013，5（23）：12533-12540. doi:10.1021/am4038307

[本文引用: 1]

LI Juanjuan， ZHANG Meng， WENG Bo，et al.

Oxygen vacancies mediated charge separation and collection in Pt/WO3 nanosheets for enhanced photocatalytic performance

［J］. Applied Surface Science，2020，507：145133. doi:10.1016/j.apsusc.2019.145133

[本文引用: 1]

WANG Xiaoguang， SUN Minghui， MURUGANANTHAN M，et al.

Electrochemically self-doped WO3/TiO2 nanotubes for photocatalytic degradation of volatile organic compounds

［J］. Applied Catalysis B：Environmental，2020，260：118205. doi:10.1016/j.apcatb.2019.118205

[本文引用: 1]

HUANG Zhilin， LIU Jincheng， ZONG Shuang，et al.

Fabrication of graphitic carbon nitride/nonstoichiometric molybdenum oxide nanorod composite with the nonmetal plasma enhanced photocatalytic hydrogen evolution activity

［J］. Journal of Colloid and Interface Science，2022，606：848-859. doi:10.1016/j.jcis.2021.08.073

[本文引用: 1]

XIE Zhijie， FENG Yiping， WANG Fengliang，et al.

Construction of carbon dots modified MoO3/g-C3N4 Z-scheme photocatalyst with enhanced visible-light photocatalytic activity for the degradation of tetracycline

［J］. Applied Catalysis B：Environmental，2018，229：96-104. doi:10.1016/j.apcatb.2018.02.011

[本文引用: 1]

YU Weilai， CHEN Junxiang， SHANG Tongtong，et al.

Direct Z-scheme g-C3N4/WO3 photocatalyst with atomically defined junction for H2 production

［J］. Applied Catalysis B：Environmental，2017，219：693-704. doi:10.1016/j.apcatb.2017.08.018

[本文引用: 1]

龚秀文.

TiO2改性光催化剂的制备及其光催化降解甲苯的机理探讨

［D］. 泉州：华侨大学，2020.

[本文引用: 1]

GONG Xiuwen.

Frabrication of modified-TiO2 photocatalyst and mechanism of photocatalytic degradation for toluene

［D］. Quanzhou：Huaqiao University，2020.

[本文引用: 1]

JO Y W， LOKA C， LEE K S，et al.

Fabrication of Ag2O/WO3 p-n heterojunction composite thin films by magnetron sputtering for visible light photocatalysis

［J］. RSC Advances，2020，10（27）：16187-16195. doi:10.1039/D0RA01579B

[本文引用: 1]

TORAD E， ISMAIL E H， MOHAMED M M，et al.

Tuning the redox potential of Ag@Ag2O/WO3 and Ag@Ag2S/WO3 photocatalysts toward diclofenac oxidation and nitrophenol reduction

［J］. Materials Research Bulletin，2021，137：111193. doi:10.1016/j.materresbull.2020.111193

[本文引用: 1]

FU Junwei， XU Quanlong，LOW J，et al.

Ultrathin 2D/2D WO3/g-C3N4 step-scheme H2-production photocatalyst

［J］. Applied Catalysis B：Environmental，2019，243：556-565. doi:10.1016/j.apcatb.2018.11.011

/

〈 〉

  • 主管/主办：中海油天津化工研究设计院有限公司
    出版单位：《工业水处理》编辑部
    ISSN　1005-829X
    CN　12-1087/TQ
  • 网站版权所有 © 2022《工业水处理》编辑部
    本系统由北京玛格泰克科技发展有限公司设计开发
    技术支持：support@magtech.com.cn
    违法和不良信息举报电话: 022-26689199
津ICP备05000975号-3 津公网安备 12010602120337号 网站版权所有 ©《工业水处理》编辑部
