印染废水属于高污染废水，具有色度高、有机成分复杂等特点，是较难处理的工业废水之一〔1-2〕。目前，全球每年生产各类染料共计上万t，被广泛应用于纺织、印刷、皮革等行业，其中约10%会由于未被有效固定而流失，并大部分以印染废水的形式进入环境〔3-4〕。通常情况下，为了满足消费端需求，市场上常用的阳离子染料和阴离子染料具有很强的抗生物降解性；同时，由于分子结构中含有苯、偶氮基团，大多数合成染料对人体具有致畸、致癌等负面作用〔5-6〕。随着人们对环境问题和健康问题的日益关注，如何高效处置印染废水成为业界亟待解决的重要课题。目前，印染废水的主要处置技术有吸附法、絮凝法、光催化降解法和膜过滤法等〔7-8〕。其中，吸附法因具有操作简单、成本低廉、效率高等特点而备受业界关注〔9〕。
壳聚糖是地球上产量仅次于纤维素的生物质聚合物，广泛存在于虾、蟹等甲壳类动物。壳聚糖具有优异的生物相容性、可降解性，特有的氨基也赋予其优异的络合性能，因而在废水处理领域具有广阔的应用前景。靳君等〔10〕采用碱液沉积交联法制备了多壁碳纳米管/壳聚糖复合材料（MWCNTs/CS），并系统研究了其对二甲酚橙和茜素红染料的吸附行为，结果表明，当MWCNTs与CS质量比为1∶4、交联剂戊二醛投加量为2.5 mL、交联温度为50 ℃、交联时间为5 h时，MWCNTs/CS对茜素红的最大吸附量可达291.44 mg/g，对二甲酚橙的最大吸附量可达263.59 mg/g。凌云霞飞等〔11〕以戊二醛为交联剂，将超支化聚酰胺与壳聚糖交联，制备了超支化聚酰胺接枝壳聚糖吸附剂，并研究了其对孔雀石绿、日落黄和Cu2+的吸附行为，该吸附剂对三者的最大吸附容量分别是515.30、201.79、80.00 mg/g，且吸附行为基本符合Langmuir方程。张伟等〔12〕采用溶胶-凝胶法制备了壳聚糖-钒钛磁铁矿复合材料（CS-VTM），并系统研究了其对酸性橙废水的吸附行为，当酸性橙质量浓度为100 mg/L时，CS-VTM对酸性橙的吸附容量达到246.8 mg/g，且其吸附行为符合准二级动力学模型。
但是，目前制备的壳聚糖吸附材料多为膜材或片材，对于微米尺度壳聚糖吸附剂的研究较少。基于此，本研究以戊二醛为交联剂，采用反相乳液法制备了磁性壳聚糖微球（MCPs），并系统研究了其对酸性嫩黄G染料的吸附行为，以期为微米尺度壳聚糖吸附剂的研究开发提供一定思路。
1 实验部分
1.1 试剂与仪器
试剂：壳聚糖（CS，脱乙酰度>95%）、无水氯化铁（FeCl3）、四水氯化亚铁（FeCl2·4H2O）、氢氧化钠、司班80、环己烷、冰醋酸、戊二醛、无水乙醇、酸性嫩黄G，均为分析纯。
仪器：DGG-9240A型电热恒温鼓风干燥箱，苏州江东精密仪器有限公司；L5型紫外可见分光光度计，上海仪电分析仪器有限公司；PHS-2F型pH计，上海仪电科学仪器股份有限公司；Lake Shore 7404型振动样品磁强计，美国Lake Shore公司；D8 ADVANCE型X射线衍射光谱仪，德国布鲁克公司。
1.2 Fe3O4纳米粒子的制备
采用共沉淀法制备Fe3O4纳米粒子。首先将3.36 g FeCl3和2.06 g FeCl2·4H2O溶解于50 mL无氧水中，搅拌20 min至均匀状态；将获得的混合溶液以1滴/s的速度滴加进80 ℃的2 mol/L NaOH溶液中（200 mL），滴加完毕后，混合溶液继续在80 ℃条件下搅拌1 h；所得悬浮液用磁铁分离，得到黑色粉末，用无氧水洗涤5遍，再在40 ℃条件下干燥8 h，即得到Fe3O4纳米粒子，备用。
1.3 MCPs的制备
在室温条件下，将3 g壳聚糖粉末溶解在60 mL质量分数为1%的醋酸中得到黏稠的壳聚糖溶液；将2 g Fe3O4纳米粒子用5 mL去离子水超声分散30 min，所获悬浮液与壳聚糖溶液混合搅拌12 h至均匀状态，得到壳聚糖/Fe3O4混合液；在500 mL三口瓶中加入375 mL环己烷以及2.5 mL司班80，搅拌1 h至均匀状态；将制备的壳聚糖/Fe3O4混合液以1滴/s的速度滴加进环己烷中，滴加完毕后继续搅拌12 h至均匀；向体系中加入4 mL戊二醛溶液，升温至50 ℃，继续搅拌1 h；磁分离获得黑色微球，并用乙醇/水交替洗涤6次，获得产物在60 ℃条件下干燥6 h，即获得MCPs。
1.4 材料表征
采用X射线衍射光谱仪对壳聚糖粉末、Fe3O4纳米粒子以及MCPs进行测试，Cu靶，K
采用振动样品磁强计对Fe3O4纳米粒子以及MCPs进行测试，测试温度25 ℃，测试范围-20 000~20 000 Oe，频率12 Hz。
1.5 吸附实验
酸性嫩黄G溶液在383 nm波长处有良好的吸光特性，选取该波长处吸光度与样品浓度绘制标准曲线，标准曲线方程为Y=0.012 88X+0.004 33（R2=0.999 68）。酸性嫩黄G溶液的吸光度与其质量浓度在0~50 mg/L范围内具有良好的线性关系。
1.5.1 单因素分析
（1）染料溶液初始浓度。分别将50 mL 100~1 000 mg/L酸性嫩黄G溶液加入100 mL锥形瓶中，然后加入0.05 g MCPs，调节pH至3.5，将锥形瓶在30 ℃振荡24 h后，磁分离吸附剂，测试吸附后酸性嫩黄G溶液浓度并计算平衡吸附量（qe），评估染料溶液初始浓度对MCPs平衡吸附量的影响。
（2）染料溶液pH。在100 mL锥形瓶中加入50 mL 1 000 mg/L的酸性嫩黄G溶液，采用0.2 mol/L NaOH、HCl溶液分别调节pH为1~10，然后向锥形瓶中加入0.05 g MCPs，将锥形瓶在预定温度（30 ℃）下振荡24 h，磁分离吸附剂，测定吸附后酸性嫩黄G溶液浓度并计算平衡吸附量（qe），评估染料溶液pH对MCPs平衡吸附量的影响。
1.5.2 吸附动力学
在250 mL锥形瓶中加入200 mL 800 mg/L和1 000 mg/L的染料溶液，调节pH至4，然后加入0.2 g MCPs，将锥形瓶在预定温度（30 ℃）下振荡，分别在10~480 min以及24 h取样，测试酸性嫩黄G溶液浓度并计算MCPs在时间t时的吸附量（qt ）。
1.5.3 吸附等温线
在200 mL锥形瓶中加入50 mL 100~1 000 mg/L的染料溶液，调节pH至4，然后加入0.05 g MCPs，将锥形瓶在30 ℃下振荡24 h后取样，获得染料溶液在平衡质量浓度（Ce）下的平衡吸附量（qe），采用Langmuir、Freundlich和Temkin等温吸附模型对实验数据进行拟合。
2 结果与讨论
2.1 MCPs的表征

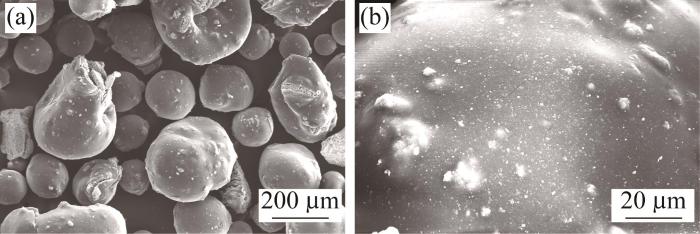

图1是MCPs的SEM照片。
图1

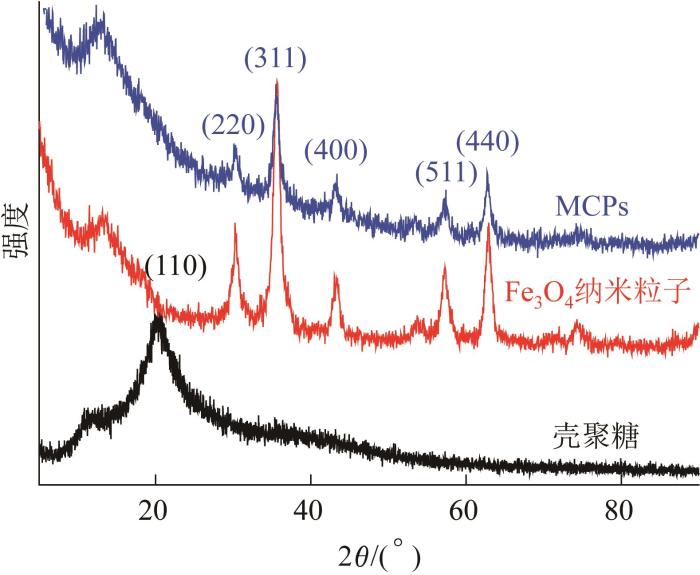

图2是壳聚糖、Fe3O4纳米粒子以及MCPs的XRD谱图。
图2
图2
壳聚糖、Fe3O4纳米粒子以及MCPs的X射线衍射光谱
Fig. 2
XRD patterns of chitosan，Fe3O4 nano-particles and MCPs
图3为壳聚糖、Fe3O4纳米粒子以及MCPs的红外光谱。
图3
图3
壳聚糖、Fe3O4纳米粒子以及MCPs的红外光谱
Fig. 3
FT-IR spectras of chitosan，Fe3O4 nano-particles and MCPs

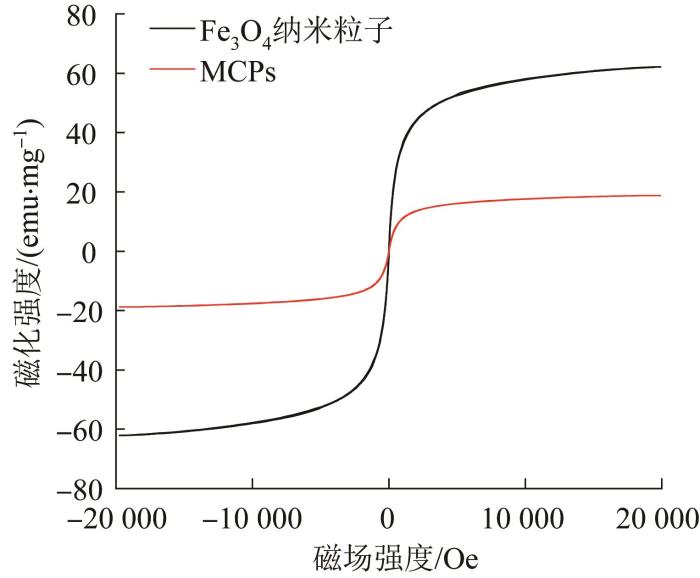

图4为Fe3O4和MCPs的磁滞回归曲线。
图4
由图4可见，Fe3O4纳米粒子的饱和磁化强度为62.1 emu/g，MCPs的饱和磁化强度为18.8 emu/g，表明制备的MCPs具有良好磁性。
2.2 染料溶液初始浓度对吸附行为的影响

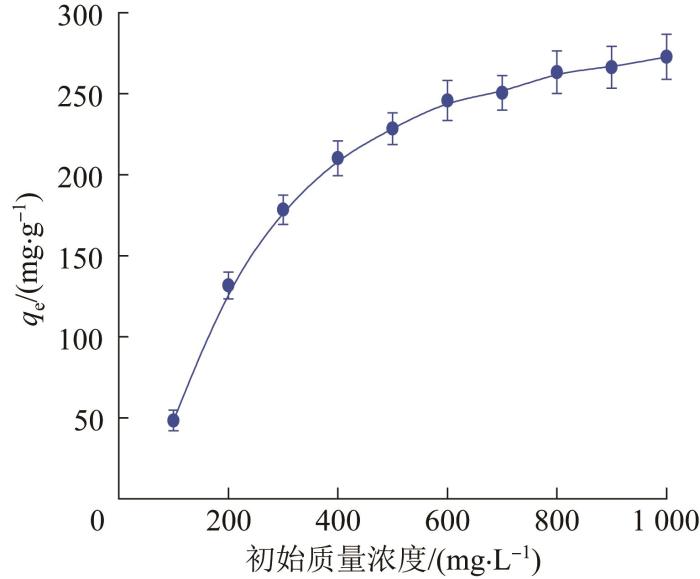

图5是MCPs对酸性嫩黄G平衡吸附量随染料溶液初始浓度变化的情况。
图 5
图 5
染料初始浓度对MCPs吸附酸性嫩黄G性能的影响
Fig. 5
Effect of initial dye concentration on the adsorption properties of MCPs to acid light yellow G
由图5可见，当酸性嫩黄G溶液初始质量浓度为100 mg/L时，吸附24 h后，MCPs对其平衡吸附量为48.37 mg/g；随着酸性嫩黄G初始质量浓度的增加，MCPs对其平衡吸附量也逐渐增加；当酸性嫩黄G初始质量浓度为1 000 mg/L时，MCPs对染料的平衡吸附量为272.86 mg/g。这主要是由于随着染料浓度增大，染料分子与壳聚糖上氨基相互作用的几率增加。以上数据表明，MCPs对酸性嫩黄G具有良好的吸附效果。
2.3 染料溶液pH对吸附行为的影响

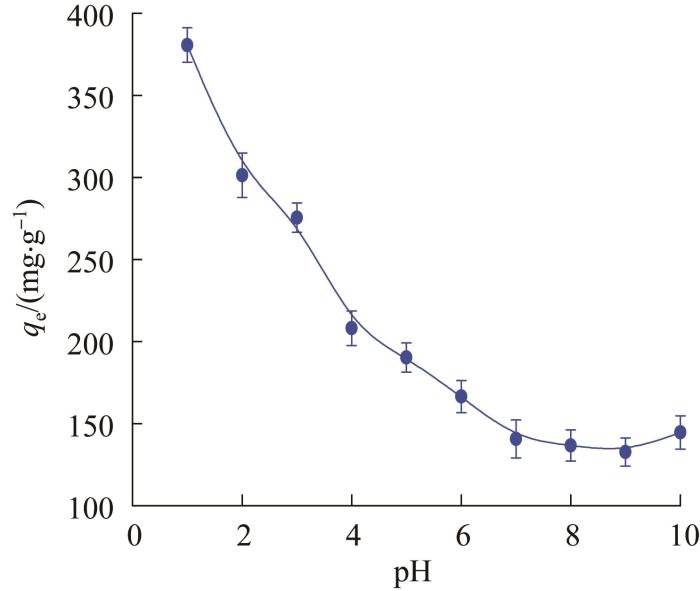

图6
图6
pH对MCPs吸附酸性嫩黄G性能的影响
Fig. 6
Effect of pH on the adsorption properties of MCPs to acid light yellow G
2.4 吸附动力学

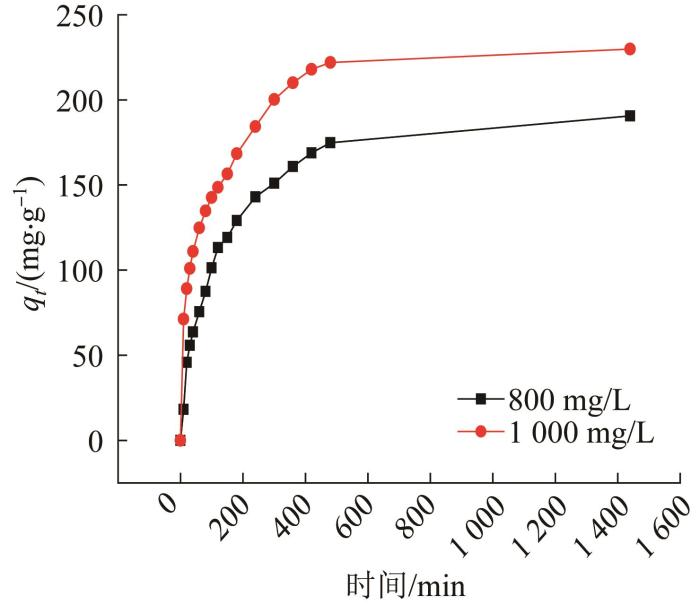

在30 ℃下进一步研究MCPs对800 mg/L和1 000 mg/L酸性嫩黄G在时间尺度上的吸附情况，结果见图7。
图7
图7
时间对MCPs吸附酸性嫩黄G行为的影响
Fig. 7
Effect of time on the adsorption behaviors of MCPs to acid light yellow G
如图7所示，在吸附前200 min，MCPs对酸性嫩黄G的吸附速率很快，这是由于此时壳聚糖分子链上有大量活性位点未被占据；随着反应时间延长，活性位点数量逐渐减少，吸附速率有所下降；在吸附480 min后，MCPs对酸性嫩黄G的吸附基本达到平衡。
采用准一级动力学模型〔
式中：qt ——吸附剂在时间t（min）时的吸附量，mg/g；
qe——吸附剂在平衡时的吸附量，mg/g；
k1——准一级吸附动力学模型的速率常数，min-1；
k2——准二级吸附动力学模型的速率常数，g/（mg·min）。
表1 MCPs对酸性嫩黄G的吸附动力学模型参数
Table 1
| 酸性嫩黄G质量浓度/（mg·L-1） | qmax，exp/（mg·g-1） | 准一级动力学模型 | 准二级动力学模型 | ||||
|---|---|---|---|---|---|---|---|
| qe1，cal/（mg·g-1） | k1×103/min-1 | R2 | qe2，cal/（mg·g-1） | k2×105/（g·mg-1·min-1） | R2 | ||
| 800 | 190.67 | 169.24 | 4.48 | 0.990 1 | 204.81 | 5.05 | 0.999 4 |
| 1 000 | 229.96 | 217.14 | 6.81 | 0.994 1 | 242.13 | 6.40 | 0.998 4 |
2.5 等温吸附线

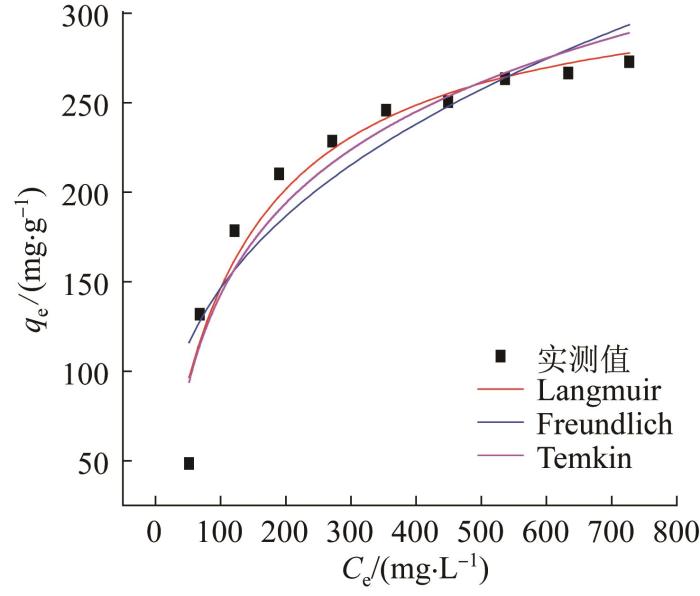

图8
图8
MCPs对酸性嫩黄G的等温吸附模型对比
Fig. 8
Isotherms adsorption models comparison of MCPs to acid light yellow G
式中：b——与吸附能有关的Langmuir常数，L/mg；
qe——平衡吸附容量，mg/g；
qm——最大吸附容量，mg/g；
ce——染料溶液平衡质量浓度，mg/L；
n——与吸附能力有关的常数，>1说明吸附过程为优惠吸附；
KF——Freundich常数，代表吸附能力，（mg1-1/n ·L1/n ）/g；
B——与吸附热有关的常数，L/g；
KT——吸附键能常数，mg/L。
表2 MCPs吸附酸性嫩黄G的等温模型参数
Table 2
| Langmuir模型 | Freundlich模型 | Temkin模型 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| b/（L·mg-1） | qm，cal/（mg·g-1） | R2 | KF/〔mg1-1/n ·L1/n ·g-1〕 | n | R2 | B/（L·g-1） | KT/（mg·L-1） | R2 | ||
| 0.008 23 | 324.46 | 0.924 9 | 29.066 | 2.848 9 | 0.827 0 | 73.77 | 0.069 0 | 0.916 0 | ||
表3 不同吸附剂对酸性嫩黄G的吸附性能对比
Table 3
| 吸附剂 | 制备策略 | 吸附效果 | 参考文献 |
|---|---|---|---|
| 十六烷基三甲基溴化铵（HDTMA）改性粉煤灰（FA） | 取0.002 mol HDTMA与50 g FA及100 mL蒸馏水混合，搅拌2 h后抽滤、烘干、磨碎 | 酸性嫩黄G初始质量浓度为50 mg/L、体积为100 mL，加入700 mg HDTMA改性FA后，60 min达到吸附平衡，平衡吸附量为7 mg/g | 〔24〕 |
| 花生壳基活性炭 | 花生壳粉碎筛分成0.25 mm颗粒，用60%（质量分数）ZnCl2浸泡16 h，氮气吹扫下以5 ℃/min升温至650 ℃，保温90 min，产物在盐酸中浸泡除去有机质，洗涤多次，105 ℃干燥至恒重 | 对初始质量浓度为10~120 mg/L的酸性嫩黄G溶液，平衡吸附量为10~80 mg/g | 〔25〕 |
| 交联两性淀粉 | 首先采用一定量（3-氯-2-羟丙基）三甲基氯化铵对淀粉进行醚化，产物经盐酸-乙醇混合溶液洗涤中和后干燥，用氯乙酸进行羧甲基化，再经盐酸-乙醇混合溶液中和，获得最终产物 | 对于50 mL初始质量浓度为140 mg/L的酸性嫩黄G溶液，在交联两性淀粉投加量为40 mg时，平衡吸附量为140.9 mg/g | 〔26〕 |
| MCPs | 采用共沉淀法制备Fe3O4纳米粒子，再采用反相乳液法，以戊二醛为交联剂制备MCPs | 当酸性嫩黄G初始质量浓度为1 000 mg/L、体积为50 mL、pH=3.5、MCPs投加量为0.05 g时，MCPs对染料的平衡吸附量为272.86 mg/g | 本研究 |
3 结论
（1）以戊二醛为交联剂，采用反相乳液法制备了MCPs。MCPs对酸性嫩黄G具有良好的吸附效果，平衡吸附量随染料初始浓度的增加而增加，随pH的降低而增加，MCPs在酸性环境下对酸性嫩黄G具有更优异的吸附效果。
（2）在MCPs添加量为0.05 g、染料初始质量浓度为1 000 mg/L、体积为50 mL、pH为3.5、吸附时间为24 h条件下，MCPs对酸性嫩黄G的吸附量达到272.86 mg/L。从吸附过程可见，前200 min内MCPs对酸性嫩黄G的吸附量迅速增加，200~480 min吸附速率逐渐减缓，480 min后吸附基本达到饱和，表明MCPs能够在较短时间达到吸附平衡。
（3）MCPs对酸性嫩黄G的吸附符合准二级动力学模型，以化学吸附为主；MCPs对酸性嫩黄G的等温吸附实验中，Langmuir模型的相关系数最高（0.924 9），表明MCPs对酸性嫩黄G的吸附为单分子层吸附。
（4）MCPs具有制备简单、吸附性能优异等特点，在染料废水处置领域具有广阔的应用前景。
参考文献
印染废水治理技术进展
［J］.
Technology progress of dyeing wastewater treatment
［J］.
An overview of nanomaterials applied for removing dyes from wastewater
［J］.
Adsorption of methylene blue by acid and heat treated diatomaceous silica
［J］.
Studies on the adsorption of brilliant green dye from aqueous solution onto low-cost NaOH treated saw dust
［J］.
Recent advances based on the synergetic effect of adsorption for removal of dyes from waste water using photocatalytic process
［J］.
Integration of water treatment sludge and agriculture waste as low-cost adsorbent for remazol red dye removal
［J］.
水解酸化/AO组合工艺处理印染废水色度去除与脱氮性能
［J］.
Color and nitrogen removal from synthetic dye wastewater in an integrated hydrolysis/acidification and anoxic/aerobic process
［J］.
磁性氧化石墨电催化活性及净化印染废水效能
［J］.
Magnetic graphite oxide as efficient catalyst for electrochemical treatment of printing and dyeing wastewater
［J］.
纤维素/壳聚糖磁性气凝胶的冻融法制备及其对染料吸附性能
［J］.
Adsorption performance of cellulose/chitosan magnetic aerogel prepared by freeze-thawing method
［J］.
多壁碳纳米管/壳聚糖复合材料对水中染料的吸附
［J］.
Adsorption of dyes in water by multiwall carbon nanotubes/chitosan composite
［J］.
超支化聚酰胺接枝壳聚糖的制备及其对重金属和染料吸附的光谱分析
［J］.
Synthesis of hyperbranched polyamidoamine（PAMAM） grafted chitosan and its adsorption for heavy metal and dyes studied with spectroscopy
［J］.
壳聚糖-钒钛磁铁矿复合物制备及其对酸性橙染料的吸附研究
［J］.
Study on preparation of chitosan-vanadium-titanium magnetite complex and its adsorption to acid orange dye
［J］.
Influence of chitosan characteristics on polymer properties. Ⅰ：Crystallographic properties
［J］.
Synthesis of novel modified magnetic chitosan particles and their adsorption performance toward Cr（Ⅵ）
［J］.
交联改性壳聚糖印迹材料对铜离子的吸附性能研究
［J］.
Study on the adsorption property of crossing chitosan imprinted material for copper ion
［J］.
Successive grafting of poly（hydroxyethyl methacrylate） brushes and melamine onto chitosan microspheres for effective Cu（Ⅱ） uptake
［J］.
Preparation of methacrylamide-functionalized crosslinked chitosan by free radical polymerization for the removal of lead ions
［J］.
Preparation and characterization of novel magnetic Fe3O4/chitosan/Al（OH）3 beads and its adsorption for fluoride
［J］.
笋壳渣对阴阳离子染料的吸附特征及机制研究
［J］.
Adsorption characteristics and mechanism of anion and cation dyes by bamboo shoot shell residue
［J］.
壳聚糖吸附酸性品红的平衡及动力学研究
［J］.
Study on equilibrium and kinetics on adsorption of acid fuchsin onto chitosan
［J］.
木耳菌糠生物炭对阳离子染料的吸附性能研究
［J］.
Study on adsorption properties of biochar derived from spent Auricularia auricula substrate for cationic dyes
［J］.
高吸附容量膜的制备及对酸性黑10B的去除研究
［J］.
Study on preparation of high adsorption capacity membrane and its removal for acid black 10B
［J］.
4种生物炭对阳离子染料吸附性能
［J］.
Adsorption of cationic dye in aqueous solution by four biochars
［J］.
HDTMA改性粉煤灰吸附酸性嫩黄染料废水
［J］.
Adsorption of acid light yellow by HDTMA modified fly ash
［J］.
Acid light yellow removal from wastewater using peanut shell-based activated carbon
［J］.
Adsorption behavior of acid yellow G by highly-crosslinked amphoteric starch
［J］.
津公网安备 12010602120337号
