响应面法优化过氧化氢强化水力空化去除双酚A
Optimization of bisphenol A removal by hydrodynamic cavitation with hydrogen peroxide with response surface methodology
通讯作者:
收稿日期: 2019-05-20
基金资助: |
|
Received: 2019-05-20
Fund supported: |
|
利用响应面法(RSM)对过氧化氢强化水力空化(HC/H2O2)去除双酚A(BPA)工艺进行设计,建立拟合二次多项式回归模型。结果表明,多项式模型的3个因素对BPA去除效果的影响顺序:入口压力>过氧化氢浓度>空化时间。HC/H2O2技术去除BPA的优化条件:入口压力为0.31 MPa,过氧化氢质量浓度为10.31 mg/L,空化时间为138.81 min。在此条件下BPA去除率的预测值为36.36%,根据实际情况修正优化参数与预测值仅相差0.12%,说明回归方程拟合性较好,模型得到的工艺参数可靠。
关键词:
Response surface methodology(RSM) is used to design a process for the removal of bisphenol A by hydrodynamic cavitation with hydrogen peroxide(HC/H2O2), and the regression model of fitting quadratic polynomial is established. The results show the degree of influence of three factors on the removal effect of BPA:inlet pressure > hydrogen peroxide concentration > cavitation time. The optimized conditions for removing BPA by HC/H2O2 technology are:inlet pressure 0.31 MPa, hydrogen peroxide mass concentration 10.31 mg/L and cavitation time 138.81 min. Under this condition, the predicted value of BPA removal rate is 36.36%. According to the actual situation, the optimized parameters are only 0.12% different from the predicted values, which indicate that the regression equation has good fitting performance and the process parameters obtained by the model are reliable.
Keywords:
本文引用格式
卢贵玲, 朱孟府, 邓橙, 李颖, 刘红斌, 马军.
Lu Guiling.
水力空化(HC)是液体内局部压力降低时,空化泡形成、发展和溃灭的现象,作为一种新型水处理技术,具有处理装置简单、操作方便、无二次污染等优点〔1〕,在有机物去除应用中引起广泛关注。空化泡溃灭瞬间会产生高温高压的极端环境〔2〕,使有机物通过热分解、自由基氧化和超临界水氧化等作用降解〔3〕。双酚A(BPA)是一种典型的内分泌干扰物,低浓度水平就能对生物机体产生副作用〔4〕,长期接触会对人体产生慢性毒性〔5〕。目前单独的水力空化技术对有机物的降解效果还有待进一步提高,且对BPA去除效果的研究较少〔6〕。为了强化HC对BPA的去除,可添加过氧化氢作为氧化剂强化水力空化降解BPA。过氧化氢作为氧化剂具有反应速度快、选择性高的特点,符合绿色化学发展方向,但单独作用效果不明显〔7〕。K. Zhang等〔8〕采用空化联合过氧化氢氧化降解BPA,发现该技术有利于·OH的产生,可强化对BPA的空化降解效果。V. K. Saharan等〔9〕采用过氧化氢强化水力空化降解染料废水(AR88),去除率明显提高。
笔者采用过氧化氢强化水力空化去除BPA,基于响应面法建立了以入口压力、过氧化氢浓度、空化时间为实验因素的多元二次回归预测模型,用Box-Behnken中心组合法进行实验设计,考察多因素之间的交互作用,并确定过氧化氢强化水力空化(HC/H2O2)去除BPA的优化工艺条件。
1 实验部分
1.1 试剂和仪器
试剂:双酚A,过氧化氢(质量分数30%),天津大茂化学试剂厂;硫酸,国药化学试剂有限公司;乙醇,天津市风船化学试剂科技有限公司。以上试剂均为分析纯。
仪器:DR-5000多功能水质分析仪,HACH sension TMl56精密pH计,美国HACH公司。
1.2 实验装置
水力空化装置为闭路循环系统,如图1所示。主要由离心泵、空化器、冷凝管、压力表、流量计、温度计等组成,由阀门调节流量并控制空化器入口压力,冷凝管保持水温恒定。空化反应器为圆形多孔孔板结构,孔数为61个,孔直径为1.0 mm,板直径为40 mm,板厚为4 mm。
图1
1.3 实验方法
配制20 L质量浓度为10.0 mg/L的BPA水溶液于水箱中,控制溶液温度为35 ℃,调节入口压力,调节溶液pH为3,加入一定量过氧化氢溶液,每隔30 min取样1次。在HC/H2O2去除BPA过程中测定溶液的吸光度,计算BPA去除率。
2 结果与讨论
2.1 单因素对BPA去除效果的影响
2.1.1 入口压力
在过氧化氢质量浓度为10.0 mg/L、空化时间为120 min条件下,考察入口压力对BPA去除效果的影响。实验结果表明,入口压力对BPA的去除有双重影响:在一定范围内,入口压力增加,BPA去除效果提高;当入口压力超过0.30 MPa,BPA去除率随入口压力的增加呈下降趋势。这是因为入口压力达到某特定值时,孔板流速增加,空化泡经过空化区域的流速增加,造成空泡生长时间缩短,来不及发育成足够大的气泡,减弱了空化效果〔10〕。实验确定入口压力的最佳取值范围为0.25~0.35 MPa。
2.1.2 过氧化氢质量浓度
在入口压力为0.30 MPa、空化时间为120 min条件下,考察过氧化氢浓度对BPA去除率的影响,结果显示,在一定范围内随着过氧化氢浓度的增加,BPA去除率增大,当过氧化氢为10 mg/L时,BPA去除率达到最大值,此后继续增加过氧化氢浓度,BPA去除率降低。这是因为H2O2除提供·OH外,同时也是·OH的捕获剂,当H2O2达到一定量时,继续增加其浓度对BPA去除率的提高效果不明显,而且过量H2O2还有抑制作用。因此,实验确定H2O2最佳质量浓度范围为8.0~12.0 mg/L。
2.1.3 空化时间
在入口压力为0.35 MPa、过氧化氢质量浓度为10.0 mg/L的条件下,考察空化时间对BPA去除率的影响。由实验结果可知,BPA去除率随空化时间的增加而增大,当空化时间超过150 min后,BPA去除率增加不明显。这是因为反应初期溶液中的·OH含量较高,可迅速氧化分解水中的BPA;但对于一定浓度的H2O2,·OH的产率有限,即使增加空化时间BPA去除率提高也不明显。因此空化时间最佳范围为90~150 min。
2.2 响应面法优化工艺
2.2.1 实验设计及结果
表1 响应面实验因素与水平设计
因素 | 代码 | 水平 | |||
编码值 | 实际值 | -1 | 0 | 1 | |
入口压力/MPa | x1 | X1 | 0.25 | 0.30 | 0.35 |
过氧化氢质量浓度/(mg·L-1) | x2 | X2 | 8.0 | 10.0 | 12.0 |
空化时间/min | x3 | X3 | 90 | 120 | 150 |
表2 Box-Behnken实验设计及结果
序号 | 编码因素取值 | BPA去除率/% | ||
x1 | x2 | x3 | Y | |
1 | -1 | 1 | 0 | 26.43 |
2 | 0 | 1 | 1 | 35.78 |
3 | 1 | 0 | -1 | 26.49 |
4 | 0 | -1 | 1 | 34.72 |
5 | 0 | -1 | -1 | 29.96 |
6 | -1 | 0 | -1 | 23.75 |
7 | 0 | 0 | 0 | 35.30 |
8 | 0 | 0 | 0 | 35.44 |
9 | 1 | 0 | 1 | 31.55 |
10 | 0 | 0 | 0 | 35.81 |
11 | 0 | 0 | 0 | 35.67 |
12 | -1 | -1 | 0 | 26.68 |
13 | 1 | -1 | 0 | 29.63 |
14 | 1 | 1 | 0 | 30.62 |
15 | 0 | 1 | -1 | 30.30 |
16 | 0 | 0 | 0 | 35.57 |
17 | -1 | 0 | 1 | 27.52 |
用Design Expert 8.0.6对表2数据进行回归分析,得到响应值与各因素间的二次多项式回归方程:Y=35.56+2.22x1+0.27x2 +1.91x3 +0.31x1x2-0.63x1x3+0.18x2x3-5.81 x12-1.40 x22-1.46 x32。

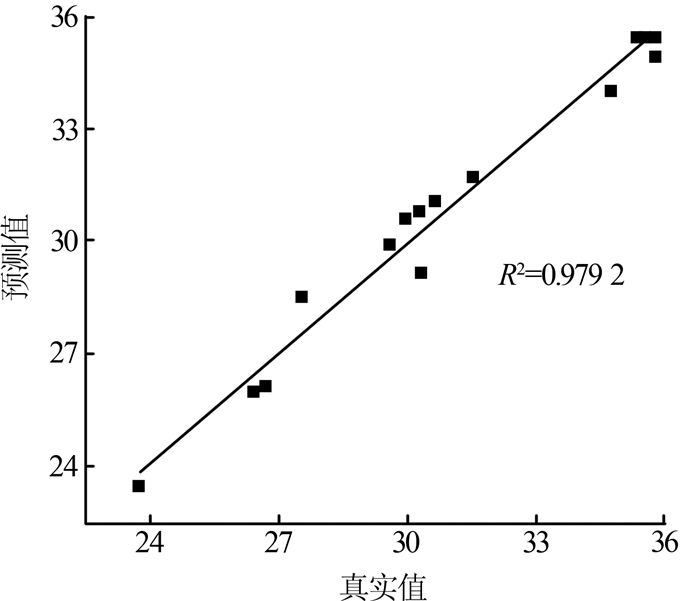

该多项式模型的实际值和预测值对比见图2。
图2
由图2可知,17个实验设计点与对比基线拟合较好,相关系数达到0.979 2,预测值与实际值之间的偏差较小,说明建立的模型能较好地反映入口压力、过氧化氢质量浓度、空化时间对BPA去除率的影响。
对BPA去除效果拟合模型方差进行分析,各因素显著性及多元回归模型方差分析结果见表3。
表3 响应面回归模型方差分析结果
方差来源 | 平方和 | 自由度 | 均方差 | F值 | P值 | 显著性 |
模型 | 240.44 | 9 | 26.72 | 36.69 | < 0.000 1 | ** |
x1 | 39.25 | 1 | 39.25 | 53.91 | 0.000 2 | * |
x2 | 0.57 | 1 | 0.57 | 0.79 | 0.404 7 | -- |
x3 | 29.11 | 1 | 29.11 | 39.98 | 0.000 4 | * |
x1x2 | 0.38 | 1 | 0.38 | 0.53 | 0.491 0 | -- |
x1x3 | 1.59 | 1 | 1.59 | 2.18 | 0.183 3 | -- |
x2x3 | 0.13 | 1 | 0.13 | 0.18 | 0.685 7 | -- |
x12 | 142.33 | 1 | 142.33 | 195.49 | < 0.000 1 | ** |
x22 | 8.30 | 1 | 8.30 | 11.40 | 0.011 8 | * |
x32 | 9.02 | 1 | 9.02 | 12.40 | 0.009 7 | * |
残差 | 5.10 | 7 | 0.73 | |||
失拟项 | 4.94 | 3 | 1.65 | 42.04 | 0.001 8 | |
纯误差 | 0.16 | 4 | 0.039 | |||
总和 | 245.53 | 16 | ||||
离散系数(C.V.)=2.71%;相关系数R2= 0.979 2; | ||||||
调整决定系数(Radj2)= 0.962 6;精密度=18.383 |
注:**表示差异极显著(P < 0.000 1);*表示差异显著(P < 0.05);--表示差异不显著(P>0.1)。
由表3可知,该模型的P值<0.000 1,说明该拟合方程具有较好的回归效果和极强的显著性。由F检验得到各因素对BPA去除效果的影响顺序为入口压力(F值53.91)>空化时间(F值39.98)>过氧化氢质量浓度(F值0.79)。回归方程的相关系数R2= 0.979 2,调整决定系数Radj2= 0.962 6,离散常数C.V.=2.71% < 10%,说明该模型回归方程有较高的可信度,能够较好地反映真实值。综上所述,二次回归方程的拟合度较好,该模型可对HC/H2O2技术去除BPA优化条件进行预测和分析。
2.2.2 响应面分析及最优化

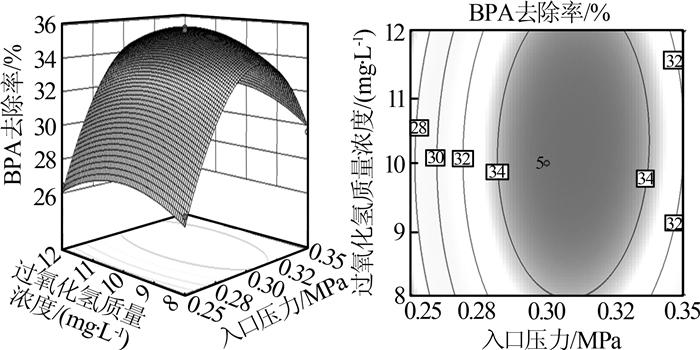

图3为入口压力与过氧化氢质量浓度交互作用对BPA去除效果的响应面与等高线图。
图3
从图3可知,入口压力和过氧化氢质量浓度交互作用对BPA去除效果影响的响应曲面较陡,等高线呈现明显的椭圆形,说明二者的交互作用对BPA去除效果的影响显著。入口压力方向上,随着入口压力的升高,BPA去除率呈先增加后减小的趋势,与单因素实验结果一致。等高线沿X1因素向峰值移动,其等高线密度明显高于沿X2因素移动的密度,表明入口压力对效应值的贡献更大,与方差分析结果一致。入口压力低于0.30 MPa时,等高线密度大于0.30 MPa以上的密度,表明入口压力低于0.30 MPa时对响应值的影响更大,且过氧化氢为10.0 mg/L时入口压力对响应值的影响更显著。

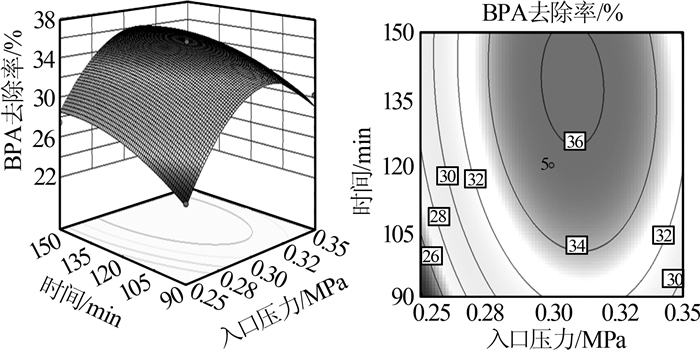

图4为入口压力与空化时间交互作用对BPA去除效果的响应面与等高线图。
图4
从图4可知,空化时间和入口压力交互作用对BPA去除效果影响的等高线呈椭圆形,响应曲面相对较陡,说明入口压力和空化时间交互作用对BPA去除效果的影响较显著。等高线沿X1因素向峰值移动,其等高线密度明显高于沿X3因素移动的密度,表明入口压力对效应值的影响较大,这与方差分析的结果一致。当入口压力低于0.30 MPa时,等高线的密度大于0.30 MPa以上的密度,表明入口压力低于0.30 MPa时,对响应值的影响更大,同时空化时间较低时入口压力对响应值的影响更显著。

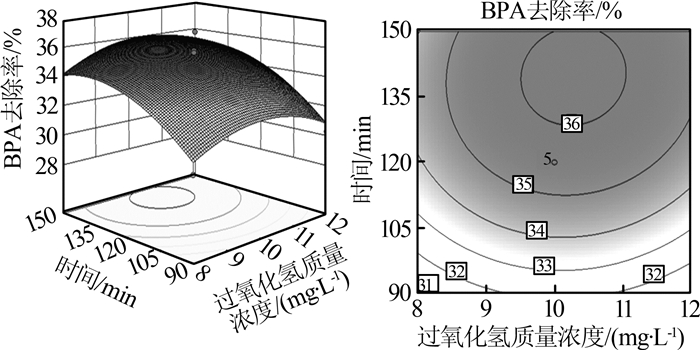

图5为过氧化氢质量浓度与空化时间交互作用对BPA去除效果的响应面与等高线图。
图5
从图5可知,过氧化氢质量浓度和空化时间的交互作用对BPA去除影响的等高线呈椭圆形,但响应曲面相对较平缓,说明二者的交互作用对BPA去除效果的影响不显著。等高线沿X3因素向峰值移动时,其等高线密度明显高于沿X2因素移动的密度,表明空化时间对效应值的贡献更大,这与方差分析结果一致。随着过氧化氢质量浓度的升高,BPA去除率先增加后减小,与单因素实验结果一致,空化时间方向上响应面坡度较缓,当空化时间低于120 min时,等高线密度大于120 min以上时的密度,表明空化时间低于120 min时对响应值的影响更大,且过氧化氢质量浓度为10.0 mg/L时空化时间对响应值的影响更显著。
2.2.3 工艺参数优化及模型验证
用Design Expert 8.0.6软件对多项式模型的相关参数进行优化分析,得到该模型预测最佳值:入口压力为0.31 MPa、过氧化氢为10.31 mg/L、空化时间为138.81 min,在此条件下HC/H2O2技术对10.0mg/L BPA溶液去除率的预测值为36.36%。为便于实际操作,对优化参数进行修正:入口压力为0.30 MPa、过氧化氢质量浓度为10.0 mg/L、空化时间为135 min。在该条件下进行3次平行实验,得到BPA去除率分别为36.0%、36.11%、35.98%,平均值为36.03%,与预测值仅相差0.12%,再次说明该回归方程拟合性较好,此模型得到的HC/H2O2去除BPA的工艺参数可靠。
3 结论
过氧化氢强化水力空化降解BPA主要作用机理是产生·OH氧化降解BPA。入口压力和过氧化氢质量浓度对BPA去除有双重影响,在一定范围内,分别增加入口压力和过氧化氢,BPA去除效果均提高。入口压力最佳取值范围为0.25~0.35 MPa,H2O2最佳质量浓度为8.0~12.0 mg/L。BPA去除率随空化时间的增加而增加,反应时间最佳范围为90~150 min。
在单因素实验的基础上,采用软件Design-Expert 8.0.6对HC/H2O2技术去除BPA实验进行模拟,得到多项式模型Y=35.56+2.22 x1+0.27x2+1.91x3+ 0.31x1x2-0.63x1x3 +0.18x2x3 -5.81x12-1.40x22 -1.46 x32。该模型各因素对BPA去除效果的影响顺序为入口压力>过氧化氢质量浓度>空化时间。确定HC/H2O2技术去除BPA优化条件:入口压力为0.31 MPa、过氧化氢为10.31 mg/L、空化时间为138.81 min,在此条件下BPA去除率的预测值为36.36%。根据实际情况对优化参数进行修正:入口压力为0.30 MPa、过氧化氢为10.0 mg/L、空化时间为135 min,在此条件下BPA去除率为36.03%,与预测值仅相差0.12%,说明回归方程拟合性较好,得到的HC/H2O2去除BPA的工艺参数可靠,可信度高,可以准确预测BPA的去除率。
