基于优化支持向量回归机的气浮单元水质预测模型

doi:10.19965/j.cnki.iwt.2024-0325

摘要/Abstract

摘要：

为解决炼化污水处理系统气浮单元出水水质获取时滞严重的问题，构建了基于支持向量回归机（SVR）的气浮单元水质预测模型，利用皮尔逊相关系数（PCC）、斯皮尔曼相关系数（SCC）以及平均影响值算法（MIV）对模型输入参数进行降维，在此基础上利用交叉验证算法（K-CV）和网格搜索算法（GSA）对模型进行参数优化。结果表明，气浮单元出水COD和进水NH₃-N相关性最强，去除冗余变量，将NH₃-N作为模型输入可以有效提升模型预测精度。当惩罚因子c趋近于1，核函数参数g趋近于2 000时，模型预测均方误差（MSE）最小（MSE=0.000 67），预测精度最高；优化后SVR模型决定系数（R ²）和相关性系数（r）分别为0.69和0.85，平均绝对百分比误差（MAPE）为0.05，预测精度远高于传统SVR和经典BP-ANN模型。现场验证结果表明该模型能实现对气浮单元出水水质的有效预测，平均百分比误差<5%，预测时间<1 min，极大程度提高了水质数据的时效性。

关键词: 炼化企业, 污水处理系统, 气浮单元, 支持向量回归机, 水质预测模型

Abstract:

To solve the problem of serious delay of effluent water quality data from air flotation units in refinery wastewater treatment system, a water quality prediction model based on support vector regression(SVR) was developed. Pearson correlation coefficients(PCC), Spearman correlation coefficients(SCC), and mean influence value algorithm(MIV) were used to reduce the dimensionality of the input parameters of the model. On this basis, cross validation algorithm(K-CV) and grid search algorithm(GSA) were used to optimize the parameters of SVR prediction model. The results indicated that the effluent COD and influent NH₃-N of the air flotation unit had the strongest correlation. Removing redundant variables and using NH₃-N as the model input could effectively improve the prediction accuracy of the model. When the penalty factor c approached 1 and the kernel function parameter g approached 2 000, the mean square error(MSE) of the model prediction was the smallest (MSE=0.000 67) and the accuracy was the highest. The determination coefficient(R ²) and correlation coefficient(r) of the SVR model were 0.69 and 0.85, respectively, with the mean absolute percentage error(MAPE) of 0.05. The prediction accuracy was much higher than that of the SVR model and BP neural network model. The on-site verification results showed that the model could effectively predict the effluent water quality of the air flotation unit, with an average percentage error of <5% and prediction time of <1 min, which greatly improved the timeliness of water quality data.

Key words: petrochemical refineries, wastewater treatment system, air flotation unit, support vector regression, water quality prediction model

中图分类号:

TP181
X742

陈霖, 晏欣, 唐智和, 冉照宽, 李斌莲, 栾辉, 陈春茂. 基于优化支持向量回归机的气浮单元水质预测模型[J]. 工业水处理, 2025, 45(5): 157-165.

Lin CHEN, Xin YAN, Zhihe TANG, Zhaokuan RAN, Binlian LI, Hui LUAN, Chunmao CHEN. Water quality prediction model of air flotation unit based on optimization support vector regression machine[J]. Industrial Water Treatment, 2025, 45(5): 157-165.

https://www.iwt.cn/CN/Y2025/V45/I5/157

图/表 11

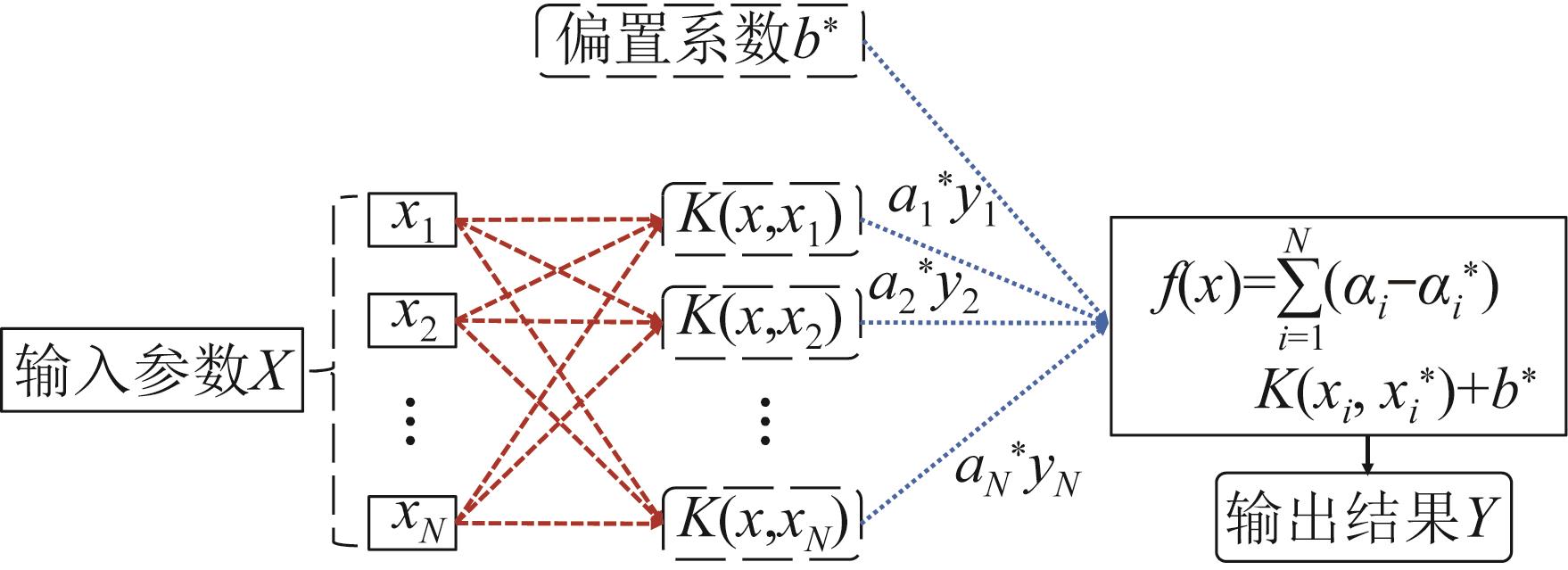

图1 SVR模型结构

Fig.1 SVR model structure

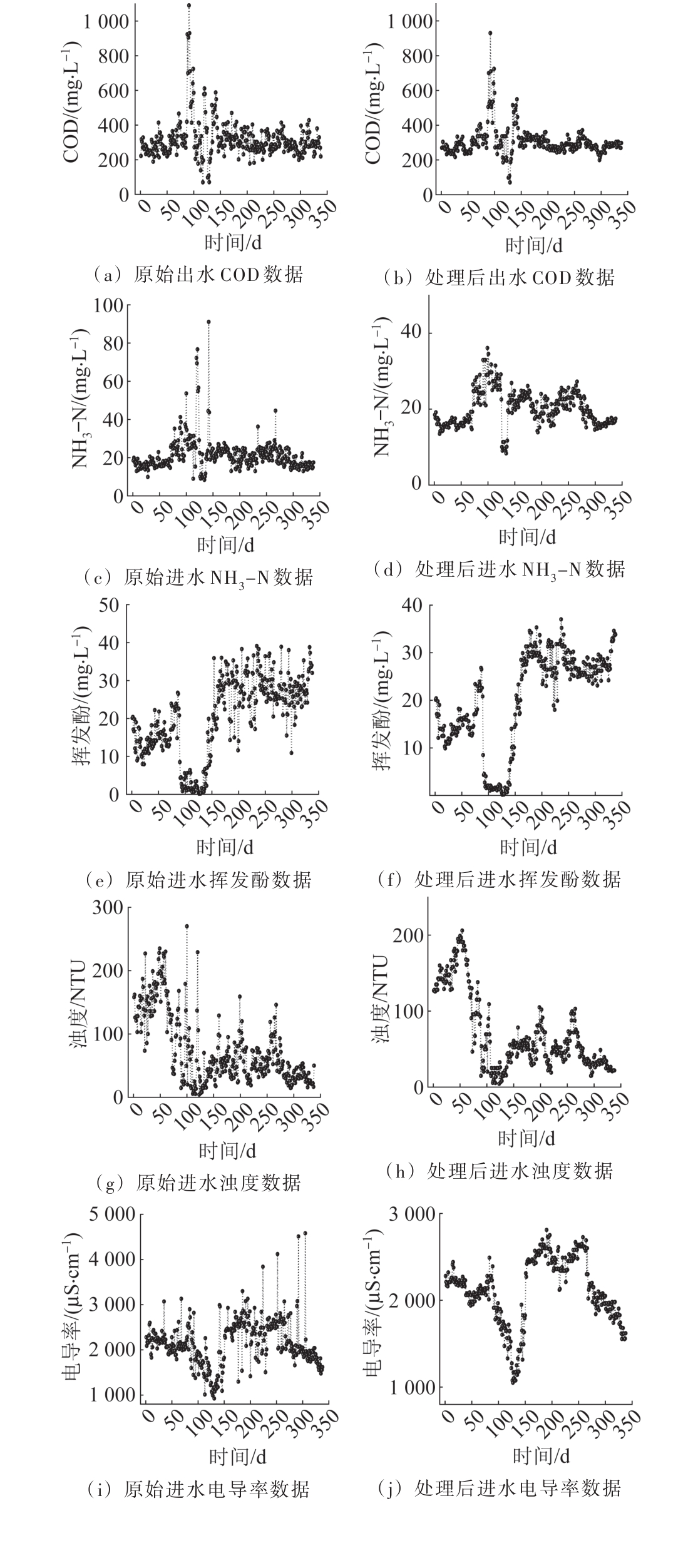

图2 2023年气浮单元进水和出水水质数据

Fig. 2 Water quality data of inlet and outlet of air flotation unit in 2023

表1 PCC相关性矩阵

Table 1 Correlation matrix of PCC

项目	COD	NH₃-N	挥发酚	浊度	电导率
COD	1	0.52	-0.13	0.01	0.03
NH₃-N	0.52	1	0.15	0.04	0.10
挥发酚	-0.13	0.15	1	0.22	0.40
浊度	0.01	0.04	0.22	1	0.12
电导率	0.03	0.10	0.40	0.12	1

表2 SCC相关性矩阵

Table 2 Correlation matrix of SCC

项目	COD	NH₃-N	挥发酚	浊度	电导率
COD	1	0.51	0.06	0.07	0.08
NH₃-N	0.51	1	0.05	0.08	0.24
挥发酚	0.06	0.05	1	-0.19	0.37
浊度	0.07	0.08	-0.19	1	0.26
电导率	0.08	0.24	0.37	0.26	1

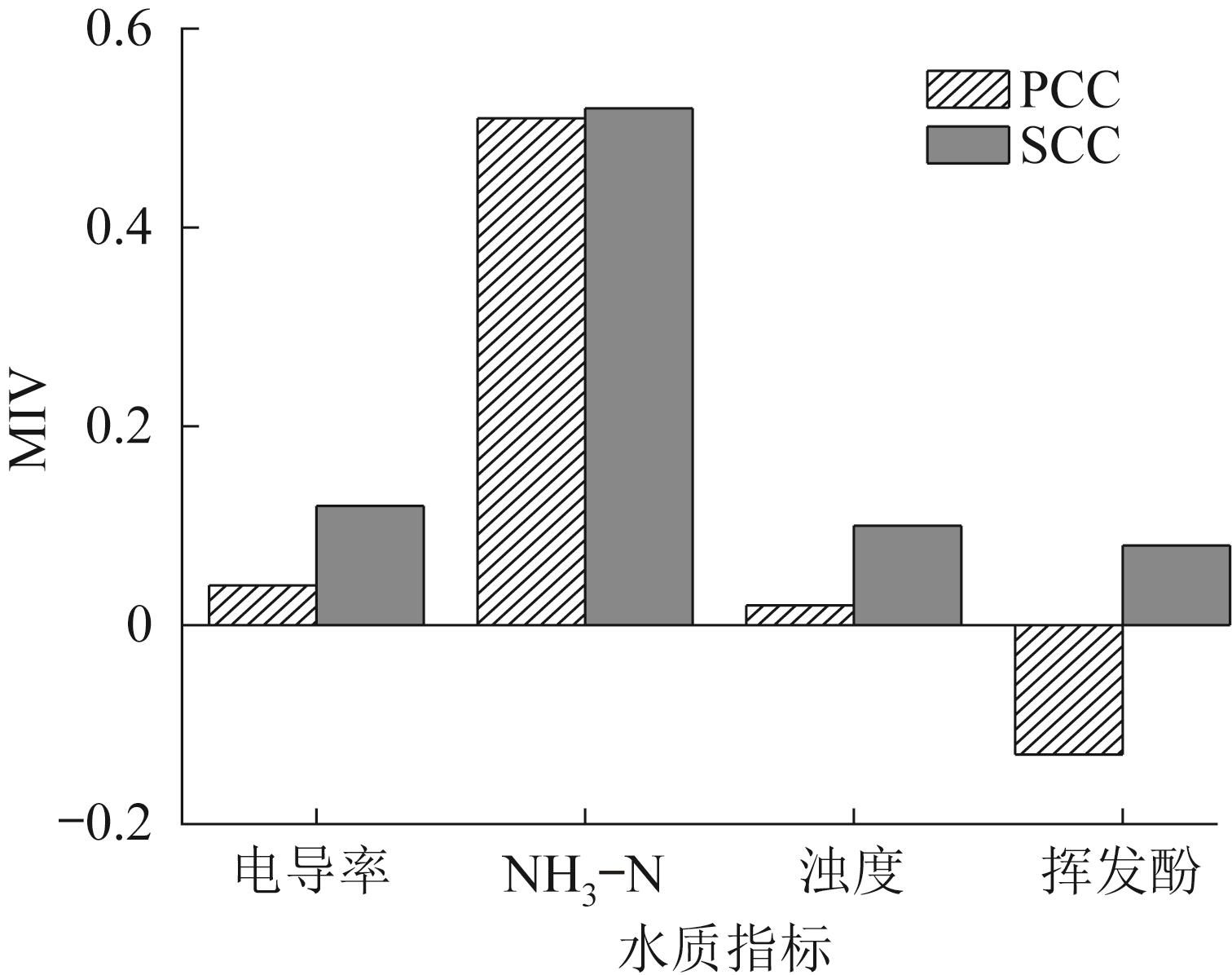

图3 MIV计算结果

Fig.3 MIV running results

表3 不同类型核函数预测结果精度对比

Table 3 Comparison of prediction accuracy for different types of kernel functions

核函数类型	R ²	r	RMSE	MAPE	MAE	MBE
线性	0.22	0.48	62.1	0.11	37.2	4.08
多项式	0.02	0.14	70.3	0.12	39.5	-7.20
RBF	0.28	0.53	57.2	0.11	36.1	-4.03
Sigmoid	0.18	0.44	64.2	0.13	37.4	5.31

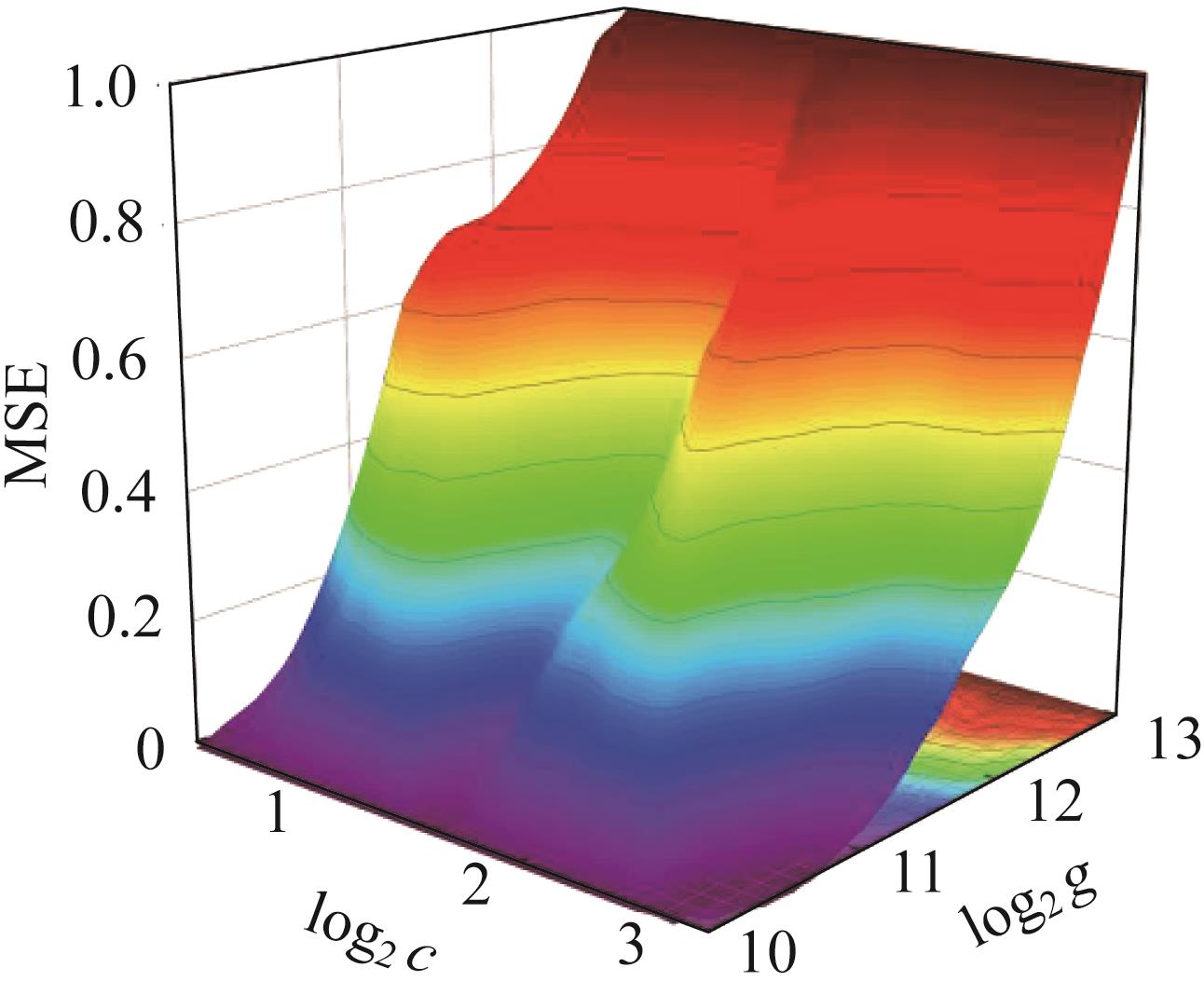

图4 K-CV及GSA优化算法运行结果

Fig.4 Running results of K-CV and GSA optimization algorithms

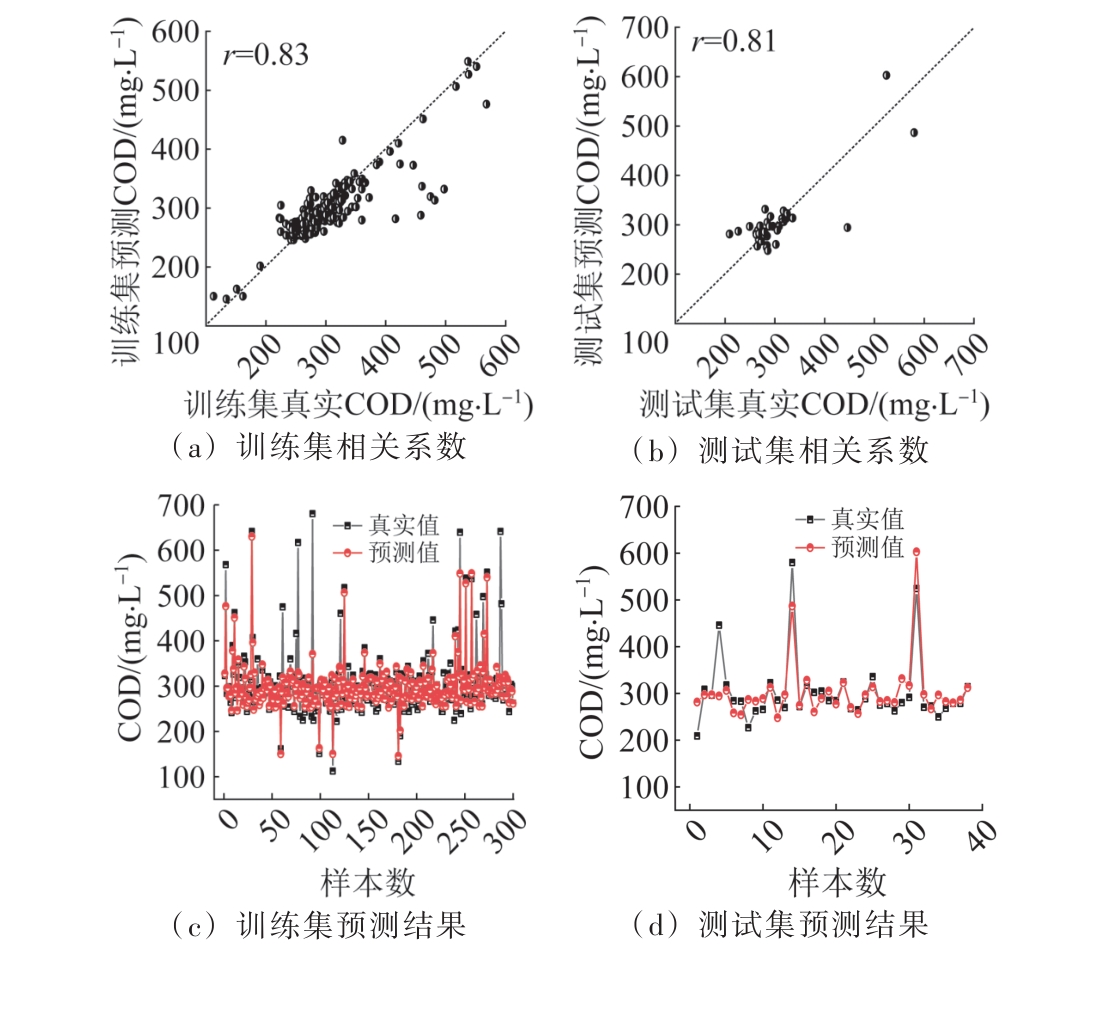

图5 K-CV优化后SVR模型预测结果

Fig.5 Prediction results of K-CV optimized SVR model

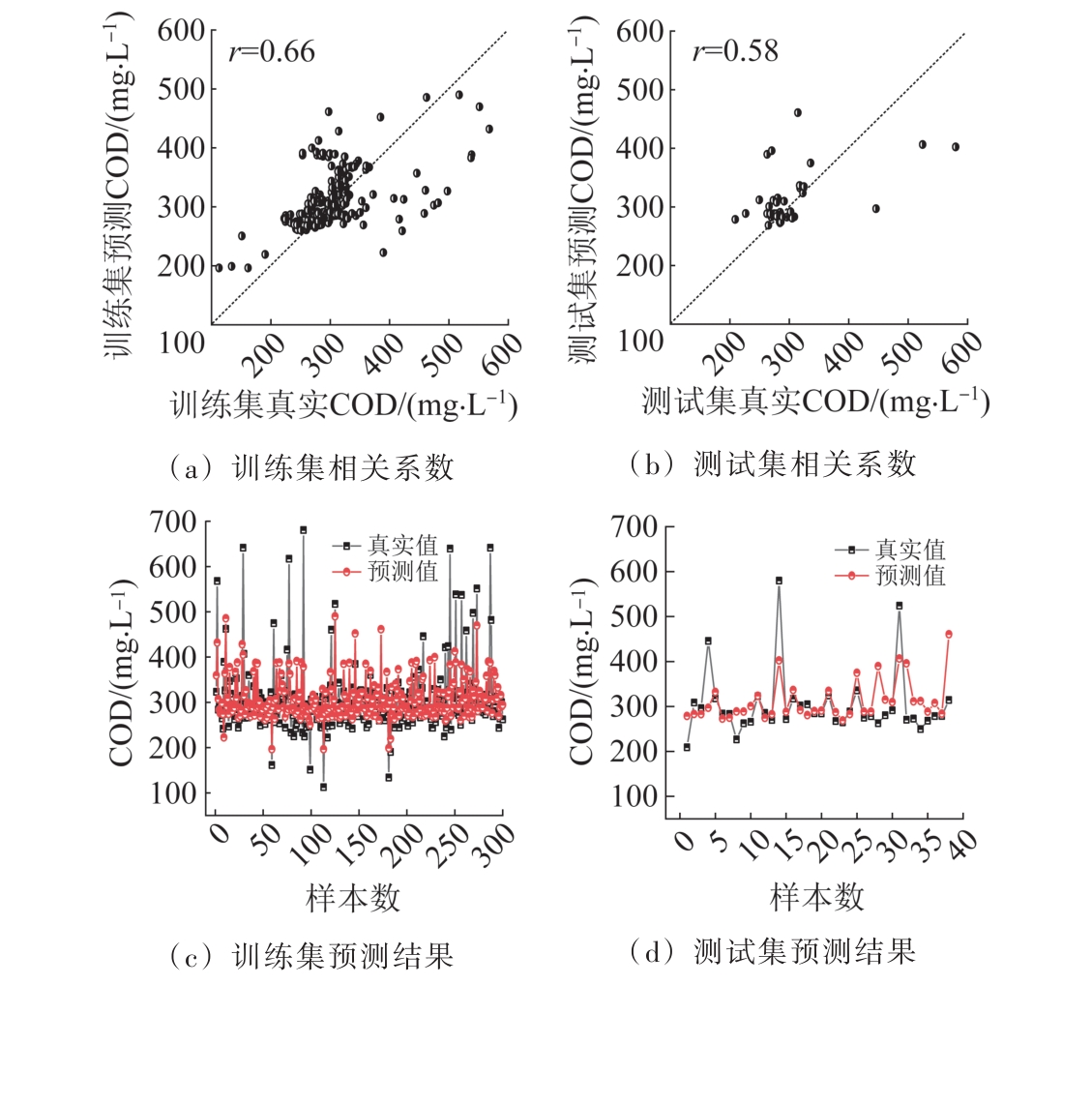

图6 BP-ANN模型预测结果

Fig.6 Prediction results of BP-ANN model

表4 不同模型预测结果精度对比

Table 4 Comparison of prediction accuracy of different models

预测模型	R ²	r	RMSE	MAPE	MAE	MBE
SVR	0.28	0.53	57.2	0.11	36.1	-4.03
优化后SVR	0.69	0.85	30.3	0.05	18.4	3.01
经典BP-ANN	0.30	0.62	61.4	0.10	38.1	7.21

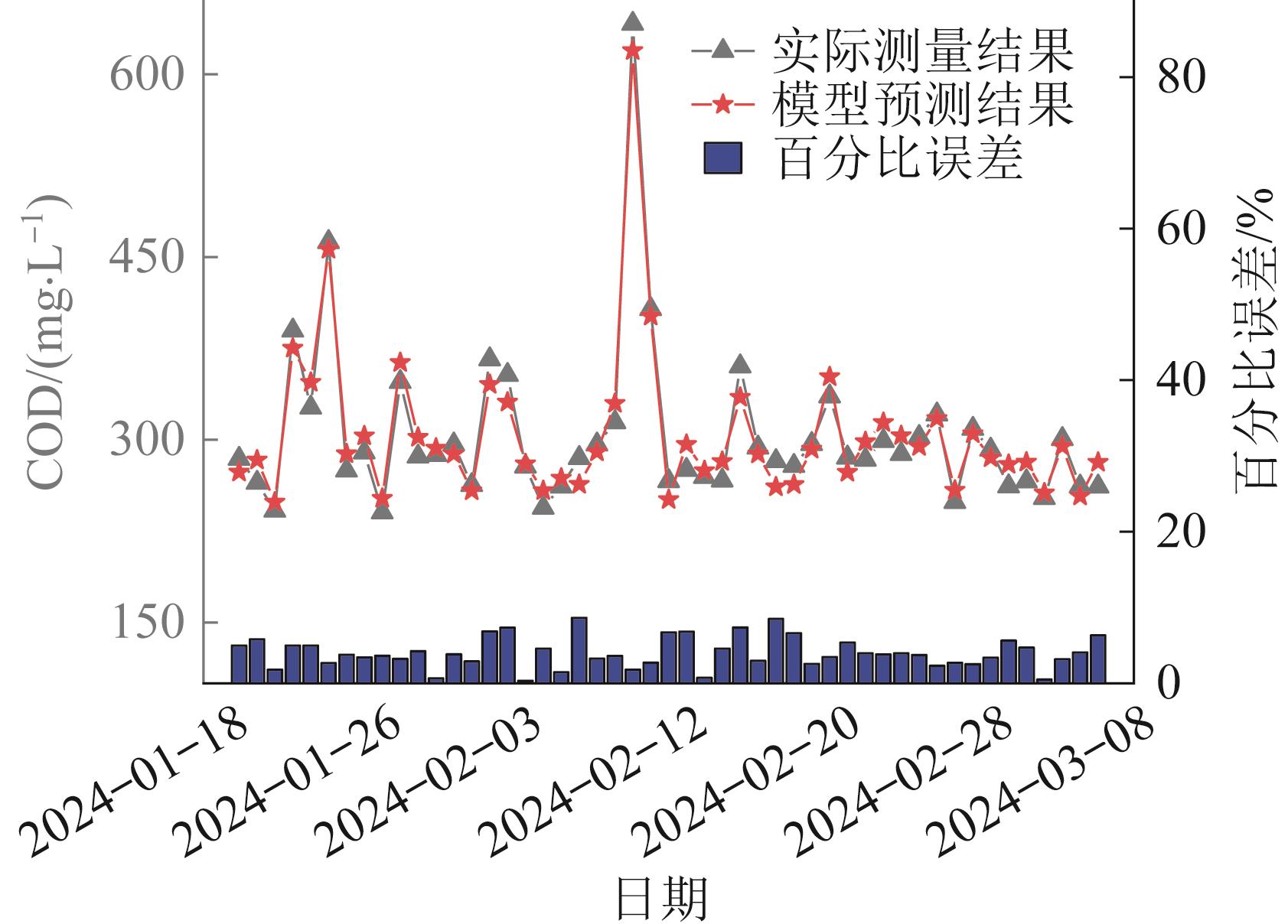

图7 优化后SVR模型预测结果验证

Fig.7 Prediction results validation of optimized SVR model
