工业水处理, 2019, 39(8): 65-68 doi: 10.11894/iwt.2018-0773

• 试验研究 •

微波强化催化H2O2处理印染生化出水及有机物去除

章波,, 姚立荣, 程寒飞, 仲鑫

Degradation of biochemical treated effluent of dyeing wastewater and its organics removal by microwave-enhanced catalytic H2O2

Zhang Bo,, Yao Lirong, Cheng Hanfei, Zhong Xin

收稿日期: 2019-06-18

基金资助: 南京市科技计划.  201805015
中华全国总工会职工创新补助资金.  2017-1203

Received: 2019-06-18

Fund supported: 南京市科技计划.  201805015
中华全国总工会职工创新补助资金.  2017-1203

作者简介 About authors

章波(1984-),博士,工程师电话:15895875397,E-mail:zhangbovivi@163.com , E-mail：zhangbovivi@163.com

摘要

采用微波强化催化H2O2的组合工艺处理印染废水生化处理出水，考察微波功率、温度、H2O2投加量及pH对反应效果的影响。最佳反应条件：微波输出功率为500 W、温度60 ℃、H2O2浓度为0.095 mol/L、水力停留时间18 min，此时COD去除率为79.89%。此外，在最佳反应条件下，采用XAD-8/XAD-4树脂联用技术分析进出水中疏水酸、非酸疏水物质、弱疏水物质及亲水物质的去除情况，结果表明，微波强化催化H2O2能有效去除这4类物质。

关键词： 微波 ; H2O2 ; 印染废水 ; 高级氧化

Abstract

The biochemical treated effluent of dyeing wastewater is degraded by microwave enhanced catalytic H2O2 combined process, and the influences of microwave power, temperature, H2O2 dosage and initial pH on the reaction are investigated. The optimal reaction conditions are as follows:microwave output power of 500 W, temperature of 60℃, H2O2 concentration of 0.095 mol/L and hydraulic retention time of 18 min, the COD removal rate could reach 79.89%. In addition, under the optimal reaction conditions, the removal of hydrophobic acid, non-acid hydrophobic substance, weak hydrophobic substance and hydrophilic substance in the influent and effluent is analyzed by XAD-8/XAD-4 resin combination technology. The results show that microwave-enhanced catalytic H2O2 could effectively remove these four kinds of substances.

Keywords： microwave ; H2O2 ; dyeing wastewater ; advanced oxidation

PDF (0KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

章波, 姚立荣, 程寒飞, 仲鑫. 微波强化催化H2O2处理印染生化出水及有机物去除. 工业水处理[J], 2019, 39(8): 65-68 doi:10.11894/iwt.2018-0773

Zhang Bo. Degradation of biochemical treated effluent of dyeing wastewater and its organics removal by microwave-enhanced catalytic H2O2. Industrial Water Treatment[J], 2019, 39(8): 65-68 doi:10.11894/iwt.2018-0773

随着现代印染工业的快速发展，常用的物化与生化组合工艺处理后的印染废水已不能完全达到排放或回用的要求〔1〕，生化法处理后的出水仍需要深度处理。后续处理工艺主要有活性炭吸附法〔2〕、高级氧化法（AOP）〔3〕及混凝絮凝法〔4〕等物化处理法。其中活性炭吸附法和混凝絮凝法都面临着后续处理二次污染的问题；高级氧化技术是一种较好的绿色处理方法，但其处理效果有待提高。

近年来，微波技术（MW）与高级氧化技术的组合深度处理工艺逐渐引起了科研工作者的关注〔5〕。一些研究结果显示，微波不仅能促进催化剂的金属活性组分快速升温，还能加速非极性有机物的布朗运动，有利于污染物质的快速降解。杨中喆〔6〕采用微波技术与催化湿式过氧化氢组合工艺深度处理煤化工废水，COD去除率可达83.1%。笔者以γ-Al2O3负载Cu/Ni双金属为催化剂，采用微波与催化H2O2技术处理印染废水生化出水，比较了不同体系的处理效果，考察了反应条件对处理效果的影响，并与树脂分离技术相结合，探究组合工艺对各类有机物的去除效果。

1 实验部分

1.1 水质及来源

实验所用印染废水生化出水取自江苏某工业废水处理厂，其COD为80~100 mg/L，pH为6.5~8.5，ADMI7.6为200~220。

1.2 负载型催化剂制备

催化剂采用浸渍法制备，其中Cu（NO3）2和Ni（NO3）2混合液浓度为1.5 mol/L，n（Cu）:n（Ni）为4:1，载体为γ-Al2O3，浸渍时间为24 h，随后在110 ℃老化10 h，去离子水清洗干净后在气氛炉中焙烧5 h（温度500 ℃）。

1.3 实验步骤

实验装置见图1。以印染废水的生化出水为处理对象，反应器总容积为2 L，反应器底部填充负载型催化剂，其高度为反应器高度的1/4。

图1

新窗口打开| 下载原图ZIP| 生成PPT

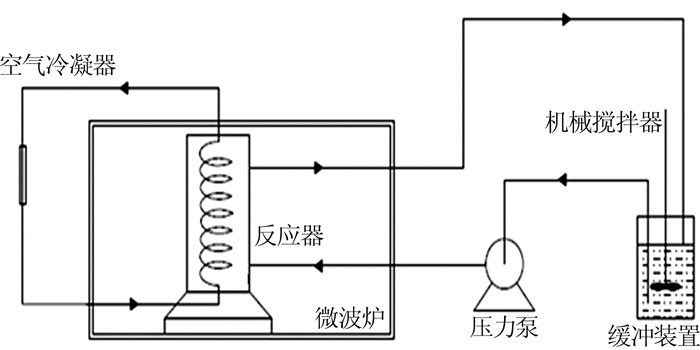

图1   反应器装置


印染废水生化出水被压力泵抽到反应器中，反应器温度通过空气冷凝装置控制恒定，微波装置开启作为反应的起始点。

1.4 有机物分离步骤

印染废水生化出水中的可溶性有机物（DOM）主要有亲水物质、弱疏水物质、非酸疏水物质和疏水酸4类，采用XAD-4和XAD-8树脂（罗门哈斯公司）进行分离，分离过程见图2。依据分离原理，按式（1）~式（4）计算各类DOM含量。

(1)

(2)

(3)

(4)

图2

新窗口打开| 下载原图ZIP| 生成PPT

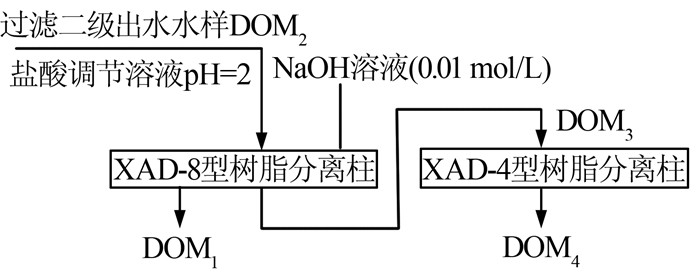

图2   树脂联用对水中有机物的分离过程


式中：DOM1~DOM4为所取样品的ADMI7.6指标。

1.5 测试指标及方法

COD用国标法测定；AADMI7.6〔7〕采用DR/4000U型可见光分光光度计（美国哈希公司）测定。

2 结果与讨论

2.1 不同体系的处理效果比较

研究催化H2O2、MW/催化H2O2工艺对印染废水生化出水的处理效果。反应条件为：MW为500 W、H2O2为0.09 mol/L，反应温度60 ℃、未调节pH。结果见图3。

图3

新窗口打开| 下载原图ZIP| 生成PPT

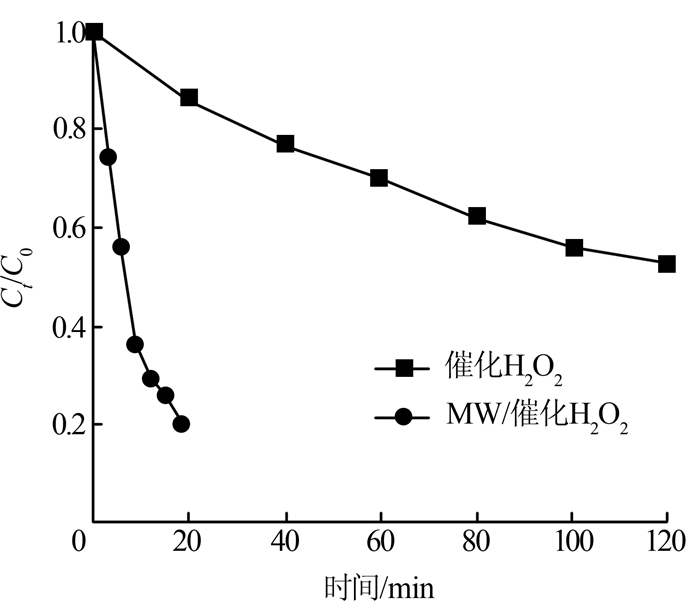

图3   不同工艺对印染废水生化出水的去除效果


从图3可知，与催化H2O2工艺相比，MW/催化H2O2工艺对生化出水COD的去除效果更好（79.1%），且所需要的反应时间更短。B. Zhang等〔8〕也取得了相同的研究结果。说明微波与催化H2O2联合工艺对印染废水生化出水的深度处理具有一定优势。

2.2 温度对COD去除效果的影响

温度是保证工艺处理效果的重要因素〔9〕。在MW为500 W、H2O2为0.09 mol/L、未调节pH条件下，考察温度对印染废水生化出水COD去除效果的影响，结果见图4。

图4

新窗口打开| 下载原图ZIP| 生成PPT

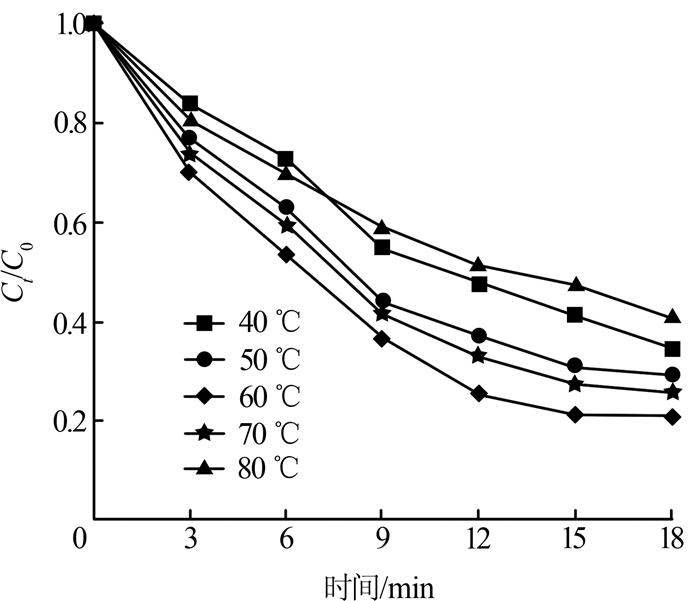

图4   温度对COD去除效果的影响


如图4所示，随着温度由40 ℃逐渐升高到60 ℃，COD去除率也同步上升。当温度达到60 ℃时，此时MW/催化H2O2工艺对COD的去除率最高，达到79.89%，说明温度升高有助于COD的去除。但此后继续升高温度至80 ℃，COD去除率不升反降，原因主要是温度太高也促进H2O2自身分解〔10〕，使得H2O2的产量减少。因此后续实验温度取60 ℃。

2.3 微波功率对COD去除效果的影响

微波能够对过渡金属催化剂的活性组分进行选择性加热〔11〕。采用MW/催化H2O2工艺，在H2O2为0.09 mol/L、反应温度为60 ℃、未调节pH条件下，考察微波功率对印染废水COD去除效果的影响，结果见图5。

图5

新窗口打开| 下载原图ZIP| 生成PPT

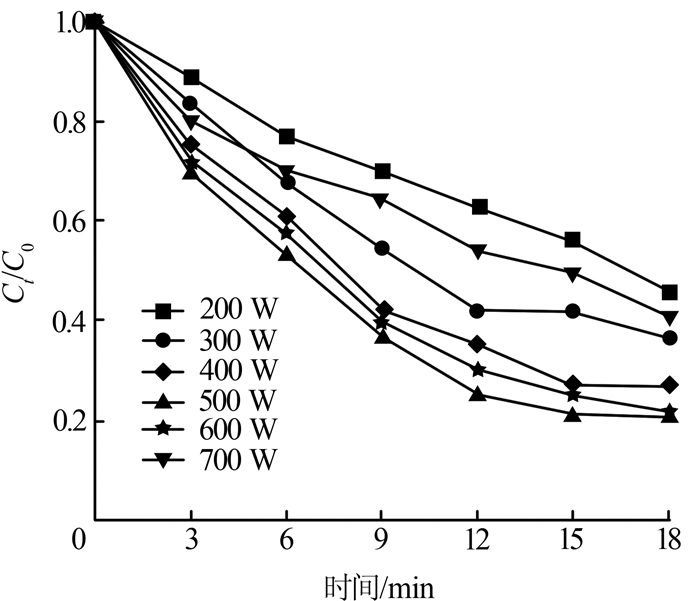

图5   微波功率对COD去除效果的影响


由图5可见，COD去除率随功率的增加而呈先升后降的趋势，当功率为500 W时，组合工艺对COD的去除率最高。这可能是因为：（1）微波能够促进H2O2转化为HO·〔12〕；（2）极性分子H2O2和生化出水中的极性有机物在微波辐射条件下处于高能状态，降低了反应的活化能〔13〕；（3）当功率较高时，催化剂表面的活性组分范围具有高温带，导致H2O2自行分解为氧气和水〔14〕，最终使H2O2的有效利用率降低。确定微波输出功率为500 W。

2.4 pH对COD去除效果的影响

溶液pH能够影响催化剂表面活性组分的活性，最终影响整个工艺对COD的去除效果。在MW为500 W、H2O2为0.09 mol/L、反应温度为60 ℃的条件下，考察溶液不同初始pH下喹啉和TOC去除率随时间的变化情况。结果表明：溶液pH由3增至7时，组合工艺对印染生化出水COD的去除效果变化不明显，但随着溶液pH继续升高，组合工艺对COD的去除率明显下降。反应体系pH为7时，组合工艺对COD的去除率最高。原因可能是：（1）在酸性或偏酸性环境下，H2O2分解效率低，H2O2的利用率高〔15〕；（2）碱性条件下H2O2分解效率高，H2O2的利用率低〔16〕；（3）碱性条件下，催化剂活性组分的催化性能较低〔17〕。由此确定后续实验pH为7。

2.5 过氧化氢投加量对COD去除效果的影响

H2O2用量直接决定了溶液中HO·的量〔18〕。根据印染废水生化出水的平均COD，计算得到H2O2理论加入量为0.077 mol/L。在MW为500 W、反应温度为60 ℃、pH为7的实验条件下，考察不同H2O2投加量下组合工艺对印染废水生化出水的COD去除效果，结果见图6。

图6

新窗口打开| 下载原图ZIP| 生成PPT

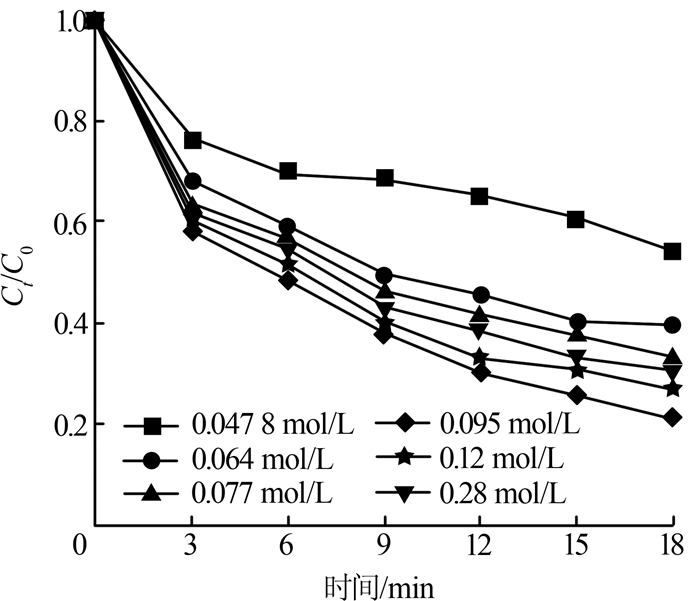

图6   H2O2投加量对COD去除效果的影响


由图6可见，随着反应器中H2O2浓度的升高，COD去除率呈明显增大趋势，但当H2O2浓度大于0.095 mol/L后，组合工艺对COD去除率逐渐下降。这主要是由于过量H2O2与HO·发生反应〔19〕，导致HO·减少，从而影响组合工艺对COD的去除效果。确定H2O2投加量为0.095 mol/L，即理论用量的1.25倍。

2.6 各类有机物去除情况

选择最佳单因素条件作为组合工艺的氧化条件，进行组合树脂分离，分析对各类有机物的去除情况。以AADMI7.6表征时，原水中的疏水类有机物占34.17%，非酸疏水类占53.64%，弱疏水物质占8.78%，亲水性物质占3.41%。实验结果显示，组合工艺对非酸疏水类物质的去除率最高（92.46%）；亲水物质去除率最低，可能是由于其含量低，去除难度大；弱疏水物质和疏水类有机物的去除率分别为22.13%、62.45%。

3 结论

（1）以印染废水生化处理二级出水为处理对象，比较了不同工艺的处理效果，微波强化催化H2O2组合工艺具有较大的优势。

（2）采用微波强化催化H2O2组合工艺处理印染废水生化处理二级出水，最佳条件：微波输出功率为500 W、温度为60 ℃、H2O2浓度为理论投加量的1.25倍（基于COD计算）、水力停留时间为18 min，COD去除率为79.89%。

（3）联合树脂分析结果显示，微波强化催化H2O2组合工艺对4类有机物质（基于ADMI7.6）的去除顺序为非酸疏水类物质>疏水酸>弱疏水物质>亲水物质。

参考文献

吴娜娜, 钱虹, 郑璐, 等.

超声强化三维电极/电-Fenton处理孔雀石绿印染废水

[J]. 水处理技术, 2018, 44 (4): 116- 121.

URL     [本文引用: 1]

Liew R K , Azwar E , Yek P N Y , et al.

Microwave pyrolysis with KOH/NaOH mixture activation:A new approach to produce micro-mesopo-rous activated carbon for textile dye adsorption

[J]. Bioresource Tech-nology, 2018, 266:1- 10.

DOI:10.1016/j.biortech.2018.06.051      [本文引用: 1]

杨晶, 黄瑞敏, 谢春生, 等.

负载型纳米CuO/MnO2催化剂的制备及催化氧化深度处理印染废水

[J]. 环境工程学报, 2018, 12 (1): 34- 40.

URL     [本文引用: 1]

李暮, 钱飞跃, 李欣珏, 等.

印染废水生化出水中有机污染物特性及在硫酸镁混凝过程中的去除行为

[J]. 环境化学, 2012, 31 (1): 88- 93.

URL     [本文引用: 1]

Zhang B , You H , Wang F , et al.

Influence of nickel incorporation on the structure and catalytic behavior of Cu-catalyst for heterogeneous catalytic wet peroxide oxidation of quinoline under microwave irradia-tion

[J]. Catalysis Communications, 2017, 88:56- 59.

DOI:10.1016/j.catcom.2016.09.032      [本文引用: 1]

杨中喆.微波强化催化湿式H2O2氧化深度处理煤化工废水[D].哈尔滨:哈尔滨工业大学, 2016.

URL     [本文引用: 1]

Kao C M , Chou M S , Fang W , et al.

Regulating colored textile waste-water by 3/31 wavelength ADMI methods in Taiwan

[J]. Chemosphere, 2001, 44 (5): 1055- 1063.

DOI:10.1016/S0045-6535(00)00502-6      [本文引用: 1]

Zhang B , You H , Yang Z , et al.

A highly active bimetallic oxide ca-talyst supported on γ-Al2O3/TiO2 for catalytic wet peroxide oxidation of quinoline solutions under microwave irradiation

[J]. RSC Advan-ces, 2016, 6 (70): 66027- 66036.

DOI:10.1039/C6RA08576H      [本文引用: 1]

Zazo J A , Pliego G , García-Munoz P , et al.

UV-LED assisted cataly-tic wet peroxide oxidation with a Fe(Ⅱ)-Fe(Ⅲ)/activated carbon catalyst

[J]. Applied Catalysis B:Environmental, 2016, 192:350- 356.

DOI:10.1016/j.apcatb.2016.04.010      [本文引用: 1]

Zhang B , You H , Wang F .

Microwave-enhanced catalytic wet pero-xide oxidation of quinoline:the influence of pH and H2O2 dosage and identification of reactive oxygen species

[J]. RSC Advances, 2017, 7 (24): 14769- 14775.

DOI:10.1039/C7RA01350G      [本文引用: 1]

Zhang Z , Yu F , Huang L , et al.

Confirmation of hydroxyl radicals (·OH) generated in the presence of TiO2 supported on AC under microwave irradiation

[J]. Journal of Hazardous Materials, 2014, 278:152- 157.

DOI:10.1016/j.jhazmat.2014.05.064      [本文引用: 1]

Ahmed A B , Jibril B , Danwittayakul S , et al.

Microwave-enhanced degradation of phenol over Ni-loaded ZnO nanorods catalyst

[J]. Applied Catalysis B:Environmental, 2014, 156/157:456- 465.

DOI:10.1016/j.apcatb.2014.03.032      [本文引用: 1]

Temel N K , Sokmen M .

New catalyst systems for the degradation of chlorophenols

[J]. Desalination, 2011, 281:209- 214.

DOI:10.1016/j.desal.2011.07.066      [本文引用: 1]

Pan W , Zhang G , Zheng T , et al.

Degradation of p-nitrophenol using CuO/Al2O3 as a Fenton-like catalyst under microwave irradiation

[J]. RSC Advances, 2015, 5 (34): 27043- 27051.

DOI:10.1039/C4RA14516J      [本文引用: 1]

Yan Y , Wu X , Zhang H .

Catalytic wet peroxide oxidation of phenol over Fe2O3/MCM-41 in a fixed bed reactor

[J]. Separation and Puri-fication Technology, 2016, 171:52- 61.

DOI:10.1016/j.seppur.2016.06.047      [本文引用: 1]

Ye W , Zhao B , Gao H , et al.

Preparation of highly efficient and stable Fe, Zn, Al-pillared montmorillonite as heterogeneous catalyst for ca-talytic wet peroxide oxidation of Orange Ⅱ

[J]. Journal of Porous Materials, 2016, 23 (2): 301- 310.

DOI:10.1007/s10934-015-0082-y      [本文引用: 1]

Georgi A , Velasco Polo M , Crincoli K , et al.

Accelerated catalytic fenton reaction with traces of iron:an Fe-Pd-multicatalysis app-roach

[J]. Environmental Science & Technology, 2016, 50 (11): 5882- 5891.

URL     [本文引用: 1]

Zhao S , Duan Y , Tan H , et al.

Migration and emission characteristi-cs of trace elements in a 660 MW coal-fired power plant of China

[J]. Energy & Fuels, 2016, 30 (7): 5937- 5944.

URL     [本文引用: 1]

Ge X , Wu Z , Wu Z , et al.

Microwave-assisted modification of activa-ted carbon with ammonia for efficient pyrene adsorption

[J]. Journal of Industrial and Engineering Chemistry, 2016, 39:27- 36.

DOI:10.1016/j.jiec.2016.05.003      [本文引用: 1]

/

〈 〉
