直流和脉冲电流对碳酸钙电沉积的影响

doi:10.19965/j.cnki.iwt.2022-1292

摘要/Abstract

摘要：

电化学沉积碳酸钙是减轻工业水系统中结垢的方法之一。采用脉冲电流和直流电研究CaCO₃的电化学沉积过程，以及不同离子对脉冲沉积CaCO₃的影响，并通过扫描电子显微镜和X射线衍射对其晶型和晶貌进行表征。实验结果表明，脉冲电流下CaCO₃在304SS电极的成核速率快于直流电流，其促进了碳酸钙的熟化过程。Fe³⁺、PO₄ ^3-、SiO₃ ^2-和Mg²⁺的加入加速了CaCO₃的结晶，但降低了沉积的致密性和厚度。脉冲电沉积的熟化过程使得结晶倾向于形成粒径更大的层叠形貌方解石，且方解石粒径大于直流电沉积所得。

关键词: 脉冲电流, 电沉积, 碳酸钙垢, 熟化

Abstract:

Electrochemical deposition of CaCO₃ is one of the methods to reduce scaling in industrial water system. The pulse current（PC） and direct current（DC） were used to study the electrodeposition process of CaCO₃，and the influence of different ions on PC electrodeposition of CaCO₃. The crystal morphology of CaCO₃ were characterized by SEM and XRD. The experimental results showed that the nucleation rate of CaCO₃ on 304SS electrode under PC is faster than that under DC，which promoted the ripening process of calcium carbonate. The addition of Fe³⁺，PO₄ ^3-，SiO₃ ^2- and Mg²⁺ accelerated the crystallization of CaCO₃，but decreased the density and thickness of the deposition. The ripening process of PC electrodeposition makes the crystallization tend to form layered calcite with larger particle size，and the calcite particle size is larger than that obtained by DC electrodeposition.

Key words: pulse current, electro-deposition, calcium carbonate scale, ripening

中图分类号:

TQ085

王啸, 杨文忠. 直流和脉冲电流对碳酸钙电沉积的影响[J]. 工业水处理, 2024, 44(1): 126-131.

Xiao WANG, Wenzhong YANG. Effect of direct current and pulse current on CaCO₃ electrodeposition[J]. Industrial Water Treatment, 2024, 44(1): 126-131.

https://www.iwt.cn/CN/Y2024/V44/I1/126

图/表 7

图1 304SS电极在空白测试溶液中的直流与脉冲电流曲线

Fig.1 Current curves obtained with 304SS electrode in blank solution under DC and PC

表1 空白溶液中304SS电极在不同电流参数下的i _r

Table 1 The i _r of 304SS electrode under different current parameters in blank solution

电流类型	i _r/（mA·cm^-2）
直流	0.016 40
脉冲，t _on=30 s	0.001 66
脉冲，t _on=40 s	0.002 94
脉冲，t _on=50 s	0.002 53
脉冲，t _on=60 s	0.002 40

图2 304SS电极在含不同离子的溶液中的直流与脉冲电流曲线

Fig. 2 Current curves obtained with 304SS electrode in the solution with different ions under DC and PC

表2 含不同离子溶液中304SS电极在不同电流参数下的i _r

Table 2 The i _r of 304SS electrode under different current parameters in the solution with different ions

电流类型	i _r/（mA·cm^-2）
电流类型	空白	Fe³⁺	Mg²⁺	PO₄ ^3-	SiO₃ ^2-
直流	0.016 40	0.015 96	0.007 41	0.012 62	0.018 17
脉冲	0.002 40	0.016 72	0.005 99	0.005 92	0.004 78

图3 CaCO₃结晶的XRD

Fig.3 XRD patterns of CaCO₃ crystals

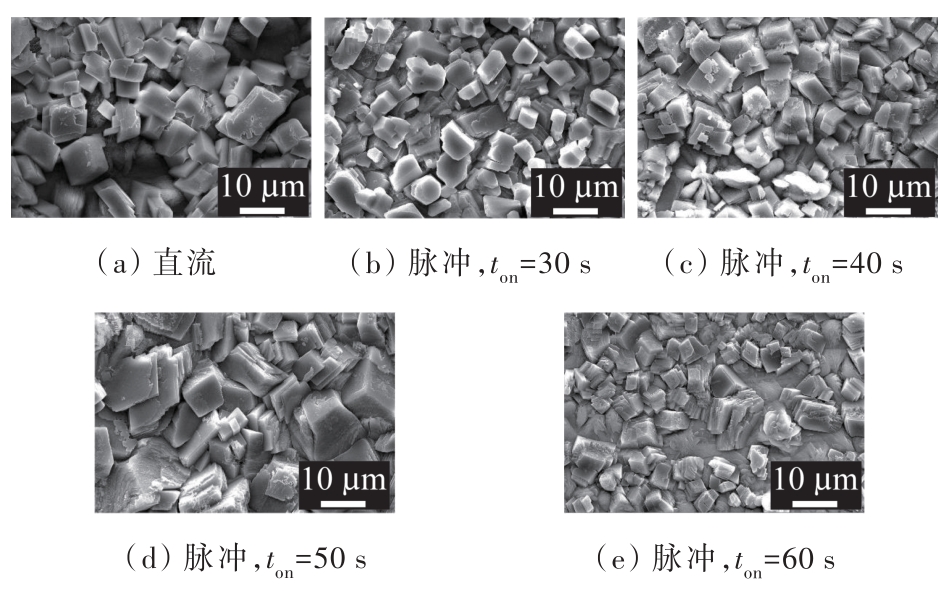

图4 空白测试液中沉积所得CaCO₃结晶的SEM

Fig.4 SEM images of CaCO₃ crystals obtained in blank solution

图5 含不同离子的溶液中沉积所得CaCO₃结晶的SEM

Fig.5 SEM images of CaCO₃ crystals obtained in the solution with different ions

参考文献 23

1	杨文忠，尹晓爽，陈云，等. 我国工业冷却水处理技术发展回顾与展望［J］. 工业水处理，2021，41（9）：1-10．
	YANG Wenzhong， YIN Xiaoshuang， CHEN Yun，et al. Review and prospect of the development of industrial cooling water treatment technology in China［J］. Industrial Water Treatment，2021，41（9）：1-10．
2	ZUO Yuwei， SUN Yue， YANG Wenzhong，et al. Performance and mechanism of 1-hydroxy ethylidene-1，1-diphosphonic acid and 2-phosphonobutane-1，2，4-tricarboxylic acid in the inhibition of calcium carbonate scale［J］. Journal of Molecular Liquids，2021，334：116093． doi:10.1016/j.molliq.2021.116093
3	ROALSON S R， KWEON J， LAWLER D F，et al. Enhanced softening：Effects of lime dose and chemical additions［J］. American Water Works Association，2003，95（11）：97-109． doi:10.1002/j.1551-8833.2003.tb10496.x
4	刘慧杰，曾铮，郑磊. 电子水处理技术的应用研究进展［J］. 当代化工，2014，43（7）：1316-1318． doi:10.3969/j.issn.1671-0460.2014.07.057
	LIU Huijie， ZENG Zheng， ZHENG Lei. Research progress in application of the electronic water treatment technology［J］. Contemporary Chemical Industry，2014，43（7）：1316-1318. doi:10.3969/j.issn.1671-0460.2014.07.057
5	MONK N， WATSON S. Review of pulsed power for efficient hydrogen production［J］. International Journal of Hydrogen Energy，2016，41（19）：7782-7791． doi:10.1016/j.ijhydene.2015.12.086
6	WATANABE J， AKASHI M. Effect of an alternating current for crystallization of CaCO₃ on a porous membrane［J］. Acta Biomaterialia，2009，5（4）：1306-1310． doi:10.1016/j.actbio.2008.10.021
7	DEVARAJ G， GURUVIAH S， SESHADRI S K. Pulse plating［J］. Materials Chemistry and Physics，1990，25（5）：439-461． doi:10.1016/0254-0584(90)90111-m
8	王宏智，刘炜洪，李剑，等. 恒电位脉冲法制备聚苯胺薄膜及其表征［J］. 高等学校化学学报，2012，33（2）：421-425． doi:10.3969/j.issn.0251-0790.2012.02.037
	WANG Hongzhi， LIU Weihong， LI Jian，et al. Preparation and characterization of polyaniline film by potentiostatic pulse method［J］. Chemical Journal of Chinese Universities，2012，33（2）：421-425． doi:10.3969/j.issn.0251-0790.2012.02.037
9	DREVET R， BENHAYOUNE H， WORTHAM L，et al. Effects of pulsed current and H₂O₂ amount on the composition of electrodeposited calcium phosphate coatings［J］. Materials Characterization，2010，61（8）：786-795． doi:10.1016/j.matchar.2010.04.016
10	AZEM F A， DELICE T K， UNGAN G，et al. Investigation of duty cycle effect on corrosion properties of electrodeposited calcium phosphate coatings［J］. Materials Science and Engineering：C，2016，68：681-686． doi:10.1016/j.msec.2016.06.010
11	MONASTERIO N， LEDESMA J L， ARANGUIZ I，et al. Analysis of electrodeposition processes to obtain calcium phosphate layer on AZ31 alloy［J］. Surface and Coatings Technology，2017，319：12-22． doi:10.1016/j.surfcoat.2017.03.060
12	ZHANG Yufen， LIN Tiegui. Influence of duty cycle on properties of the superhydrophobic coating on an anodized magnesium alloy fabricated by pulse electrodeposition［J］. Colloids and Surfaces A：Physicochemical and Engineering Aspects，2019，568：43-50． doi:10.1016/j.colsurfa.2019.01.078
13	张可桂，左兆顺，杨文忠，等. HEDP、PBTCA、PAA对CaCO₃垢抑制作用的电化学研究［J］. 工业水处理，2021，41（9）：117-123．
	ZHANG Kegui， ZUO Zhaoshun， YANG Wenzhong，et al. Electrochemical investigations of the inhibitory effect of HEDP，PBTCA and PAA on CaCO₃ scale［J］. Industrial Water Treatment，2021，41（9）：117-123．
14	ZUO Zhaoshun， YANG Wenzhong， ZHANG Kegui，et al. Effect of scale inhibitors on the structure and morphology of CaCO₃ crystal electrochemically deposited on TA1 alloy［J］. Journal of Colloid and Interface Science，2020，562：558-566． doi:10.1016/j.jcis.2019.11.078
15	PIRI M， AREFINIA R. Investigation of the hydrogen evolution phenomenon on CaCO₃ precipitation in artificial seawater［J］. Desalination，2018，444：142-150． doi:10.1016/j.desal.2018.05.018
16	AMOR Y BEN， BOUSSELMI L， BERNARD M C，et al. Nucleation-growth process of calcium carbonate electrodeposition in artificial water：Influence of the sulfate ions［J］. Journal of Crystal Growth，2011，320（1）：69-77． doi:10.1016/j.jcrysgro.2011.02.005
17	RAS H S， GHIZELLAOUI S. Determination of anti-scale effect of hard water by test of electrodeposition［J］. Procedia Engineering，2012，33：357-365． doi:10.1016/j.proeng.2012.01.1215
18	XIA Fafeng， XU Huibin， LIU Chao，et al. Microstructures of Ni-AlN composite coatings prepared by pulse electrodeposition technology［J］. Applied Surface Science，2013，271：7-11． doi:10.1016/j.apsusc.2012.12.064
19	DAE K S， CHANG J H，KOO K，et al. Real-time observation of CaCO₃ mineralization in highly supersaturated graphene liquid cells［J］. ACS Omega，2020，5（24）：14619-14624． doi:10.1021/acsomega.0c01300
20	KABALNOV A S， SHCHUKIN E D. Ostwald ripening theory：Applications to fluorocarbon emulsion stability［J］. Advances in Colloid and Interface Science，1992，38：69-97． doi:10.1016/0001-8686(92)80043-w
21	XU S， MELENDRES C A， PARK J H，et al. Structure and morphology of electrodeposited CaCO₃：X-ray diffraction and microscopy studies［J］. Journal of the Electrochemical Society，1999，146（9）：3315-3323． doi:10.1149/1.1392473
22	DEVOS O， JAKAB S， GABRIELLI C，et al. Nucleation-growth process of scale electrodeposition-influence of the magnesium ions［J］. Journal of Crystal Growth，2009，311（18）：4334-4342． doi:10.1016/j.jcrysgro.2009.07.021
23	KETRANE R， LELEYTER L， BARAUD F，et al. Characterization of natural scale deposits formed in southern Algeria groundwater. Effect of its major ions on calcium carbonate precipitation［J］. Desalination，2010，262（1）：21-30. doi:10.1016/j.desal.2010.05.019

[1]	畅子雯, 邵鹏辉, 陈冀陶, 杨利明, 方俐俐, 邵家创, 李德伟, 罗旭彪. 废水中重金属的选择性去除与资源化回收研究进展[J]. 工业水处理, 2023, 43(7): 1-13.
[2]	张可桂,左兆顺,杨文忠,葛峰,陈云,尹晓爽,刘瑛. HEDP、PBTCA、PAA对CaCO₃垢抑制作用的电化学研究[J]. 工业水处理, 2021, 41(9): 117-123.
[3]	李鑫浩,王立达,孙文,贺永鹏,舒向泉,崔宪峰,刘贵昌. 高效复合网状阴极电化学除垢机理研究[J]. 工业水处理, 2020, 40(12): 30-33.
[4]	卓琼芳, 罗梅清, 李永铭, 杨波, 易皓, 王丽, 崔恺, 虢清伟, 谢水波, 林健聪, 贺涛. 新型钛基二氧化铅电极的制备及其对全氟辛酸的降解[J]. 工业水处理, 2019, 39(3): 30-34.
[5]	王虎传, 彭成军, 边旭, 李学武, 李传润. 改性PPG多羧基阻垢剂的合成及阻垢性能研究[J]. 工业水处理, 2018, 38(6): 35-38.
[6]	楼琼慧, 谢文州, 秦会敏, 郦和生, 吴颖. PBTCA和HEDP低温条件下碳酸钙阻垢性能评价[J]. 工业水处理, 2018, 38(4): 80-83.
[7]	唐朝春, 许荣明. 电化学法除镍研究进展[J]. 工业水处理, 2018, 38(12): 10-14,19.
[8]	任超艳, 魏志钢, 潘湛昌, 谢英豪, 杜欣欣. Zn/TiO₂/泡沫镍可见光下光催化氧化水体中As(Ⅲ)[J]. 工业水处理, 2015, 35(1): 52-55.
[9]	彭国勋, 李建波. MAS阻垢剂的合成及性能评价[J]. 工业水处理, 2012, 32(8): 85-87.
[10]	王艳坤, 吴崇珍, 张建民. 掺杂Fe-PbO₂电极的制备及其对酚类废水降解性能研究[J]. 工业水处理, 2012, 32(6): 20-22.
[11]	张少峰, 胡熙恩. 三维电极电解法处理含铅废水[J]. 工业水处理, 2012, 32(4): 42-45.
[12]	张小霓, 吴文龙, 王绪文, 徐艳丽, 孙萍. 反渗透阻垢剂性能动态评定方法的试验研究[J]. 工业水处理, 2012, 32(11): 47-50.
[13]	罗芳, 詹凤平, 江映翔, 韩金涛. 固定化活性氧化镧除磷的实验研究[J]. 工业水处理, 2010, 30(6): 11-14.
[14]	邱克文, 吴胜枫, 徐敏, 喻鸿, 刘稳军. 快速控制沉淀法研究铜离子的阻垢作用[J]. 工业水处理, 2010, 30(3): 28-30.
[15]	李琴, 于萍, 罗运柏, 李江华, 何俊, 魏进超, 叶灿. 反渗透膜国产阻垢剂的阻垢性能试验[J]. 工业水处理, 2006, 26(7): 30-32.

选择文件类型/文献管理软件名称

选择包含的内容
