基于双极膜电渗析的矿井浓盐水资源化处理工艺研究

doi:10.19965/j.cnki.iwt.2023-0129

摘要/Abstract

摘要：

双极膜电渗析（BMED）工艺能够将矿井水膜浓缩系统产生的浓盐水转化为酸和碱，从而实现浓盐水的资源化处理。BMED系统的运行能耗较高，且其性能与系统的初始酸/碱浓度、电解质质量分数以及电流密度等参数密切相关，有必要对其进行优化研究，以降低系统运行成本。以某矿井水零排放处理系统产生的纳滤（NF）浓盐水和碟管式反渗透（DTRO）浓盐水为研究对象，采用BMED小试装置研究了不同初始酸/碱浓度、电解质质量分数以及电流密度工况下，BMED系统运行电压、酸/碱浓度、电流效率等变化情况。实验结果表明，实验条件下处理浓盐水，当初始酸/碱浓度为0.1 mol/L左右时，BMED产生的酸/碱浓度最高；BMED装置产生酸/碱的速度与电解质质量分数有关，电解质质量分数较低的工况下酸/碱浓度增加较快；此外，产生酸/碱的速度与电流密度呈正相关，而电流效率与电流密度呈负相关。对于NF浓盐水的处理，在初始酸/碱浓度为0.1 mol/L左右、电流密度控制在21 mA/cm²时经济性最高。此外，根据BMED系统的运行参数进行浓盐水资源化处理的成本收益测算，结果表明，采用双极膜电渗析工艺处理NF浓盐水的运行成本低于DTRO-蒸发结晶工艺，具有经济可行性。

关键词: 矿井浓盐水, 资源化处理, 双极膜电渗析, 经济分析

Abstract:

The bipolar membrane electrodialysis（BMED） process can transform the concentrated brine produced by the mine water membrane concentration system into acid and alkali，so as to realize the resource treatment of concentrated brine. The operating energy consumption of BMED is high，and its treatment performance is closely related to the initial acid/base concentrations，electrolyte concentration and current density of the system. So，it is necessary to study and optimize the operating parameters to reduce the operating cost of the system. In this paper，nanofiltration（NF） concentrated brine and disctube reverse osmosis（DTRO） concentrated brine produced by a zero discharge treatment system of mine water as research objects，the operating voltage，initial acid/base concentrations and current efficiency of the BMED were studied by using a bipolar membrane electrodialysis pilot system under different initial acid/base concentrations，electrolyte mass fractions and current densities. The experimental results showed that，for the treatment of concentrated saline，when the initial acid/base concentration was about 0.1 mol/L，the acid/base concentration produced by BMED was the highest. The rates of acid/alkali production in BMED devices was related to the electrolyte mass fraction，and the acid/alkali concentration increased rapidly under low electrolyte mass fraction conditions. In addition，the speed of acid and base generation in the BMED was positively correlated with the current density，while the current efficiency was negatively correlated with the current density. For the treatment of NF concentrated brine，the highest economic efficiency was achieved when the initial acid and base concentrations were both about 0.1 mol/L and the current density was controlled at 21 mA/cm². In addition，according to the operation parameters of the BMED，the cost and benefit of the concentrated brine resource treatment were calculated. The results showed that the operation cost of the BMED process for NF concentrated brine was lower than that of the DTRO-evaporation crystallization process，and it was economically feasible.

Key words: mine high-salinity water, resourceful treatment, bipolar membrane electrodialysis, economic analysis

中图分类号:

晋银佳, 王绍曾, 郭栋, 尤良洲, 衡世权. 基于双极膜电渗析的矿井浓盐水资源化处理工艺研究[J]. 工业水处理, 2024, 44(3): 104-111.

Yinjia JIN, Shaozeng WANG, Dong GUO, Liangzhou YOU, Shiquan HENG. Study of mine concentrated brine water treatment technology based on bipolar membrane electrodialysis[J]. Industrial Water Treatment, 2024, 44(3): 104-111.

https://www.iwt.cn/CN/Y2024/V44/I3/104

图/表 12

表1 实验原水水质分析结果

Table 1 Water quality analysis results in the experiments

项目	NF浓盐水	DTRO浓盐水
pH	8.25	8.32
TDS/（mg·L^-1）	52 317	104 227
Cl^-/（mg·L^-1）	516	981
SO₄ ^2-/（mg·L^-1）	34 874	69 024
NO₃ ^-/（mg·L^-1）	226	391
F^-/（mg·L^-1）	162	296
Mg²⁺/（mg·L^-1）	76	141
Ca²⁺/（mg·L^-1）	117	212
COD/（mg·L^-1）	87	164
二氧化硅/（mg·L^-1）	82	152

图1 实验装置

Fig.1 Experiment equipment

图2 膜单元运行示意

Fig.2 Schematic diagram of membrane unit operation

图3 不同初始酸/碱浓度下运行电压变化情况

Fig.3 Operation voltage variations under different initial acid/alkali concentrations

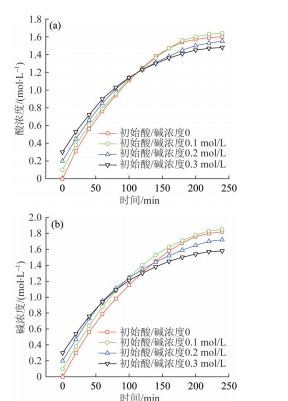

图4 不同初始酸/碱浓度下系统所产酸/碱浓度变化情况

Fig.4 Concentration variations of acid/alkali produced by the system under different initial acid/alkali concentrations

图5 不同初始酸/碱浓度下电流效率变化情况

Fig.5 Current efficiency variations under different initial acid/alkali concentrations

图6 不同电解质质量分数下运行电压变化情况

Fig.6 Operation voltage variations under different electrolyte mass fractions

图7 不同电解质质量分数下酸/碱浓度变化情况

Fig.7 Concentration variations of acid/alkali under different electrolyte mass fractions

图8 不同电流密度下运行电压变化情况

Fig.8 Operation voltage variations under different current densities

图9 不同电流密度下酸/碱浓度变化情况

Fig.9 Concentration variations of acid/alkali under different current densities

图10 不同电流密度下电流效率变化情况

Fig.10 Currency efficiency variations under different current densities

表2 BMED处理浓盐水经济分析

Table 2 Economic analysis of the treatment process of brine with BMED

序号	项目	数值	备注
1	电耗负荷/W	120	平均负荷
2	上网电价/（元·kW^-1·h^-1）	0.421 8	平均电价
3	电耗/（kW·h·m^-3）	240
4	电耗成本/（元·m^-3）	101.23
5	产酸能耗/（kW·h·t^-1）	2 386.63	以纯H₂SO₄计
6	产酸电费/（元·t^-1）	1 006.68
7	产碱能耗/（kW·h·t^-1）	4 204.63	以纯NaOH计
8	产碱电费/（元·t^-1）	1 773.51
9	BMED膜更换平均费用/（元·m^-3）	125.71
10	浓盐水处理成本/（元·m^-3）	226.94	包含电费和膜更换费用
11	DTRO系统处理成本/（元·m^-3）	11.59^〔1〕	不含膜更换成本和折旧成本；为对比工艺的运行成本数据，摘自相应的参考文献
12	MVR系统处理成本/（元·m^-3）	79.09^〔1〕	不含膜更换成本和折旧成本；为对比工艺的运行成本数据，摘自相应的参考文献
13	DTRO膜更换费用/（元·m^-3）	4.75^〔5〕	为对比工艺的运行成本数据，摘自相应的参考文献
