基于卷积神经网络算法的海水循环冷却污损生物分类模型

doi:10.19965/j.cnki.iwt.2023-1122

摘要/Abstract

摘要：

海水循环冷却系统取水头部及管道中污损生物附着会堵塞管道，加速腐蚀，严重影响设备的正常运行。杀生剂的投加方案与污损生物的种类密切相关，由于监测困难，现在通常采用固定杀生剂投加方案。污损生物在管壁建构筑物上的附着主要是以优势种群聚集附着的形式，可以在海水管道头部及管道中加装摄像头，实现污损生物的监测，以便及时调整加药方案。利用卷积神经网络算法，建立污损生物分类模型，实现常见污损生物的自动分类。利用常见污损生物聚集图像作为模型训练数据，以交叉熵损失函数和准确率作为模型评价指标，进行模型训练。该模型分类准确率较高，可用于自动化加药设备中污损生物的自动识别，以此为基础，配合自动化加药设备，可实现杀生药剂投加方案的自动实时调整，提高海水循环冷却系统的精细化管理水平。

关键词: 海水循环冷却, 卷积神经网络, 计算机视觉, 污损生物分类

Abstract:

In the water intake head and pipeline of the seawater circulation cooling system, fouling organisms will block the pipeline, accelerate corrosion, and seriously affect the normal operation of the equipment. The biocide dosing scheme is closely related to the type of fouling organisms. Due to the difficulty of monitoring, the fixed biocide dosing scheme is usually adopted. The attachment of fouling organisms on the pipe wall structures is mainly in the form of aggregation of dominant species. Therefore, cameras can be installed at the head of the seawater pipe and in the pipe to realize the monitoring of fouling organisms, so as to adjust the dosing scheme in time. In this paper, the convolution neural network algorithm was used to establish the classification and recognition model of fouling organisms, and to realize the automatic classification and recognition of common fouling organisms. The cross entropy loss function and accuracy rate were used as model evaluation indicators to train the model. The model could be used for automatic identification of fouling organisms in automatic dosing equipment. On this basis, with automatic dosing equipment, the automatic real-time adjustment of dosing scheme could be realized to improve the refined management level of seawater circulation cooling system.

Key words: seawater cooling, convolutional neural networks, computer vision, classification of fouling organisms

中图分类号:

P747
TP181

张益. 基于卷积神经网络算法的海水循环冷却污损生物分类模型[J]. 工业水处理, 2024, 44(12): 160-165.

Yi ZHANG. Convolution neural network algorithm-based fouling organisms classification model of seawater circulation cooling system[J]. Industrial Water Treatment, 2024, 44(12): 160-165.

https://www.iwt.cn/CN/Y2024/V44/I12/160

图/表 7

表1 海水循环冷却污损生物分类模型样本种类和数量

Table 1 Sample type and quantity of fouling organisms classification model of seawater circulation cooling system

样本种类	牡蛎	藤壶	贻贝	空白
样本数量/个	250	120	196	200

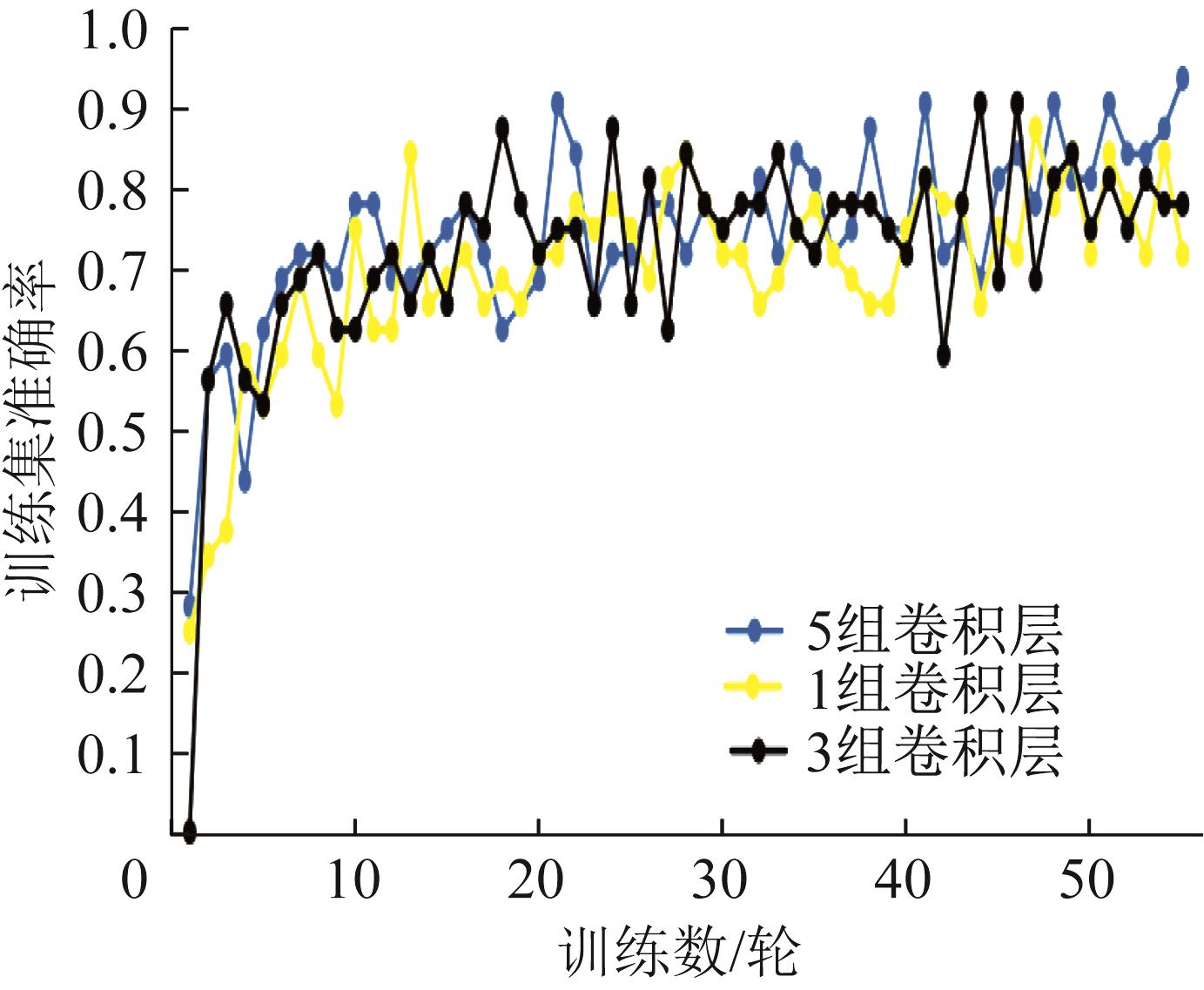

图1 不同深度CNN准确率学习曲线

Fig.1 Learning curves for CNN accuracy of different depths

图2 CNN与ResNet准确率学习曲线对比

Fig.2 Comparison of accuracy learning curves between CNN and ResNet

图3 海水循环冷却污损生物分类模型架构示意

Fig.3 Sketch map of fouling organisms classification model of seawater circulation cooling system

表2 海水循环冷却污损生物分类模型参数

Table 2 Parameters of fouling organisms classification model for seawater circulating cooling system

名称	参数
卷积池化层1	filter_size=3，num_filters=32，pool_size=2，pool_stride=2，act="relu"
丢弃层1	dropout_prob=0.5
卷积池化层2	filter_size=3，num_filters=64，pool_size=2，pool_stride=2，act="relu"
丢弃层2	dropout_prob=0.5
卷积池化层3	filter_size=3，num_filters=64，pool_size=2，pool_stride=2，act="relu"
丢弃层3	dropout_prob=0.5
全连接层	size=512
丢弃层4	dropout_prob=0.5

图4 海水循环冷却污损生物分类模型训练集损失函数和训练集准确率曲线

Fig.4 Loss function of training data set and accuracy curve of the training data set of fouling organisms classification model of seawater circulation cooling system

图5 海水循环冷却污损生物分类模型测试集损失函数和测试集准确率曲线 test data set of fouling organisms classification model of seawater circulation cooling system

Fig.5 Loss function of test data set and accuracy curve of
