移动床生物滤池对炼化污水COD的去除研究

doi:10.19965/j.cnki.iwt.2021-0764

摘要/Abstract

摘要：

曝气生物滤池是一种生物膜法污水处理技术，可以有效去除水中的有机物和悬浮物，具有运行负荷高、出水效果好、经济高效、易于管理等优点，在污废水处理领域中应用广泛。但传统的曝气生物滤池工艺存在不足之处，如采用固定床定期间断反冲洗，实际运行时系统配置复杂、自动控制要求高、占地面积大。移动床生物滤池对传统生物滤池进行了优化，使滤料在池内进行内循环流动。在不同水力负荷条件下，研究了移动床生物滤池与传统生物滤池对COD的处理效果。研究结果表明，在处理负荷略高于传统生物滤池的情况下，移动床生物滤池对COD的处理效果高于传统滤池；处理负荷高于传统滤池负荷3倍的情况下，移动床生物滤池对COD的去除效果与传统滤池接近。

关键词: 生物滤池, 移动床, 炼化废水

Abstract:

Biological aerated filter is a kind of biofilm treatment technology， which can effectively remove organic matter and suspended solid in water， with the advantages of high operating load， good treatment effect， economic， easy management， etc.， and is widely used in the field of wastewater treatment. However， the traditional biological aerated filter process has shortcomings， such as regular intermittent backwashing with fixed bed， complex system configuration， high automatic control requirements and large site area during actual operation. The moving bed biofilter was optimized for the conventional biofilter， allowing filter media to flow in an internal circulation in the tank. The effect of moving bed biofilter and conventional biofilter on COD treatment was investigated under different hydraulic load conditions. The results showed that the COD removal effect of the moving bed biofilter was higher than that of the conventional biofilter， at a load slightly higher than that of conventional biofilter. Under the condition that treatment load was three times higher than that of conventional filter， the effect of moving bed biofilter on COD removal was close to that of conventional filter.

Key words: biological filter, moving bed, refinery wastewater

中图分类号:

X703

张超. 移动床生物滤池对炼化污水COD的去除研究[J]. 工业水处理, 2022, 42(4): 143-146.

Chao ZHANG. Study on the removal of COD from refinery wastewater by moving bed biological filter[J]. Industrial Water Treatment, 2022, 42(4): 143-146.

https://www.iwt.cn/CN/Y2022/V42/I4/143

图/表 8

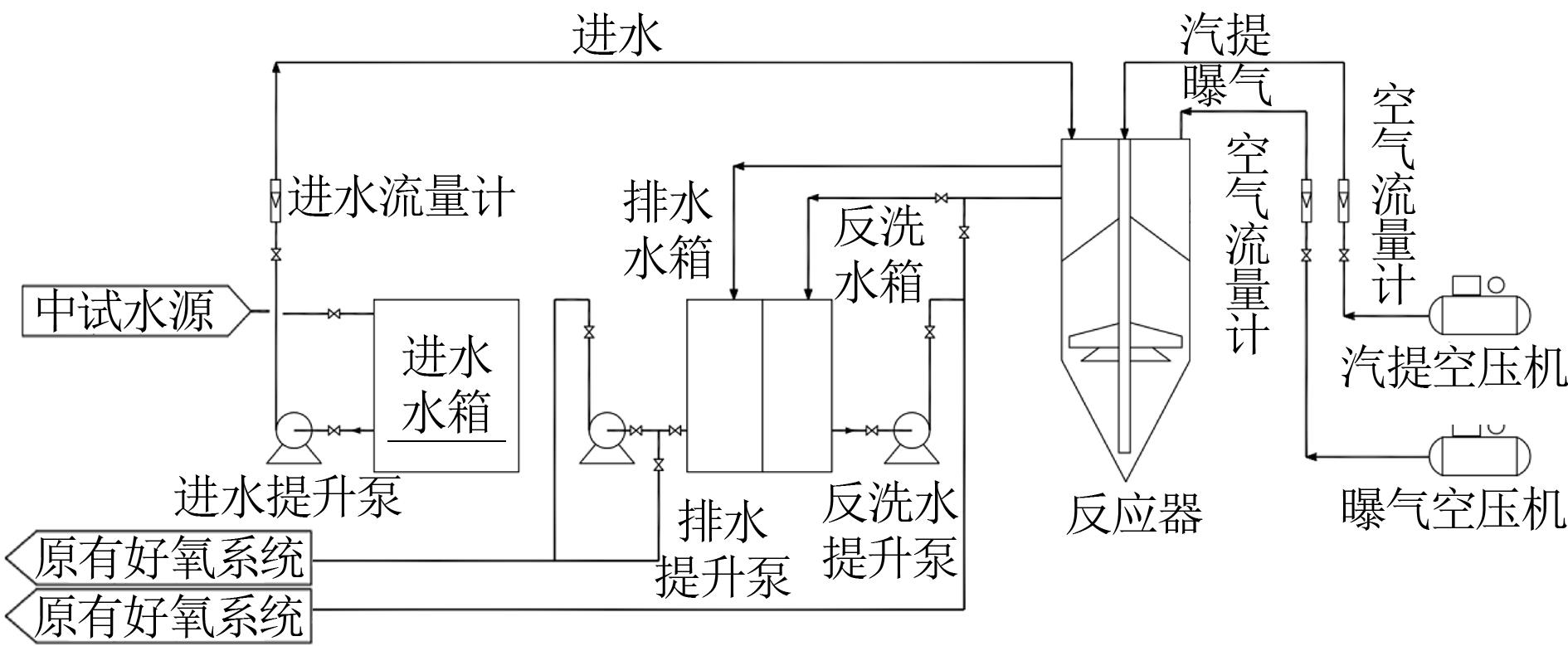

图1 工艺流程

Fig. 1 Technological process

表1 某石化污水处理场BAF和移动床生物滤池的参数对比

Table 1 Parameter comparison of BAF at a petrochemical wastewater treatment and moving bed biofilter

项目	移动床生物滤池	某石化污水处理场BAF
单元数量	1	4格×2级
单元尺寸	D 2.5 m×8 m	7.6 m×7.6 m×7 m
单元有效容积/m³	32	350
总容积/m³	32	2 800
设计处理量/（m³·h^-1）	10	360
设计停留时间/h	2.50	7.80
滤料体积/m³	25	1 400
设计单位体积滤料进水负荷/（m³·m^-3·h^-1）	0.40	0.26
单位体积滤料进水负荷/（m³·m^-3·h^-1）	0.40	0.13
最大运行处理量/（m³·h^-1）	10	180
最小停留时间/h	2.50	15.60

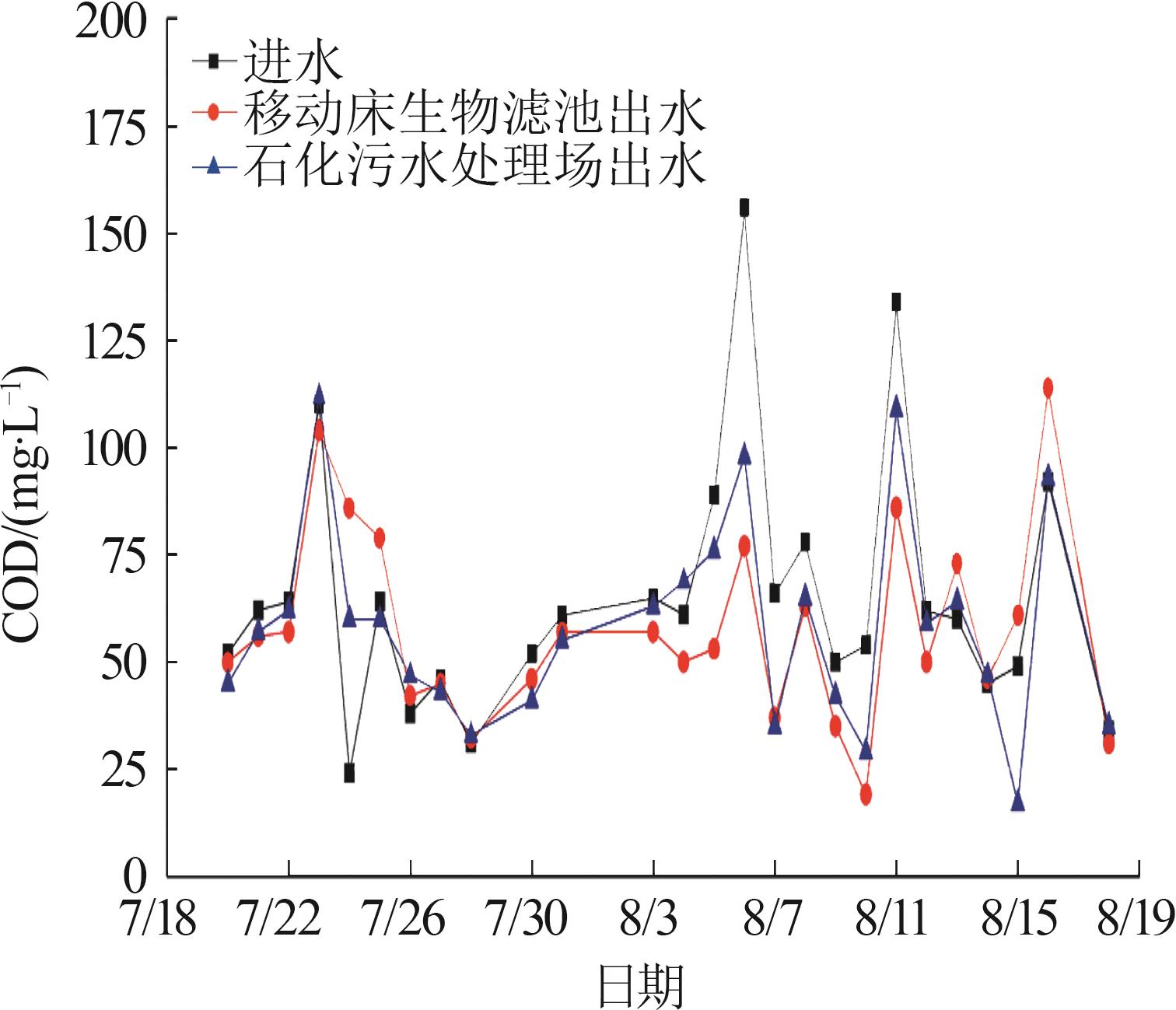

图2 第1阶段移动床生物滤池及石化污水处理场BAF的出水COD

Fig. 2 Effluent COD in moving bed biofilter and BAF of petrochemical wastewater treatment plant at stage 1

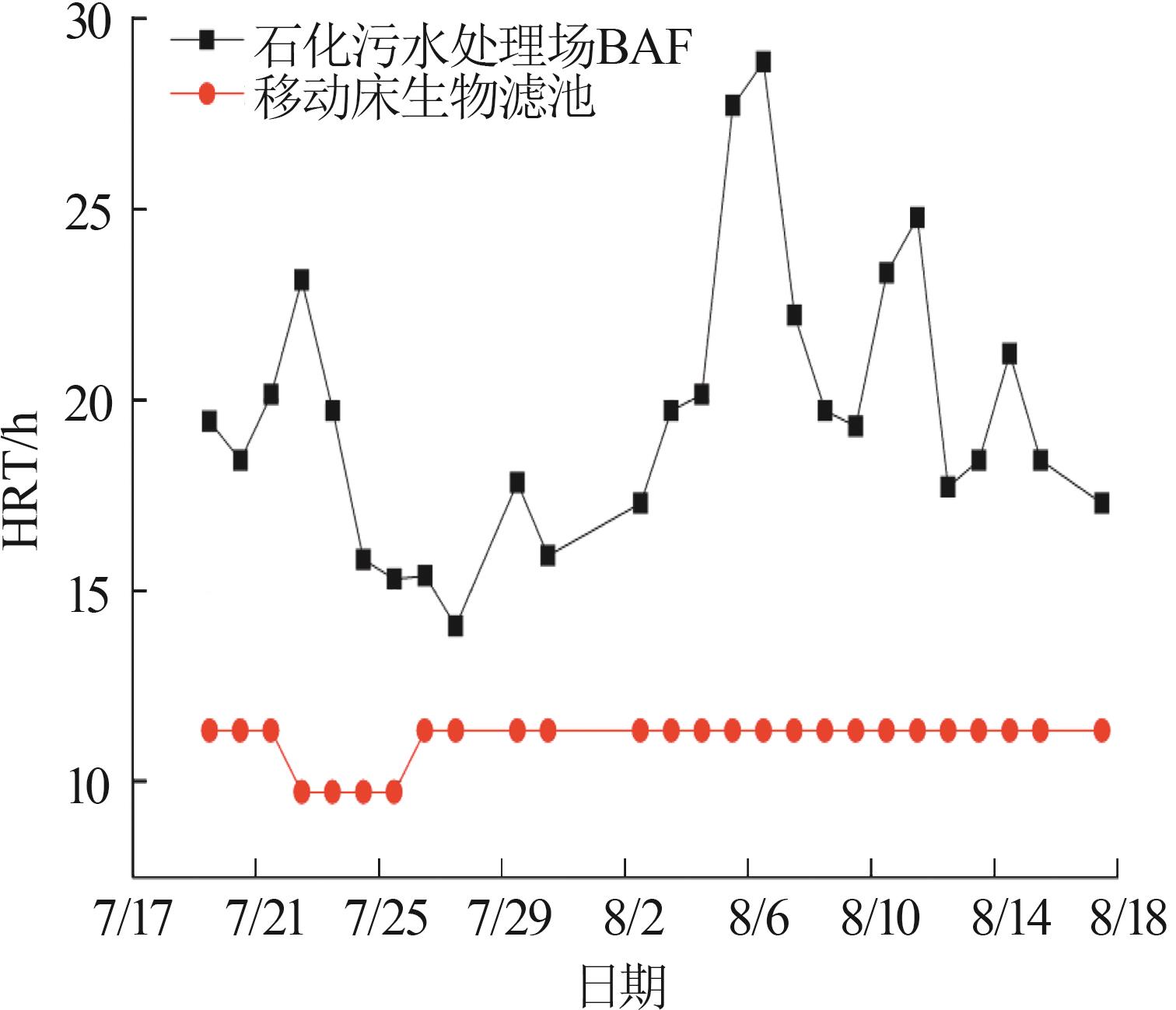

图3 第1阶段移动床生物滤池及石化污水处理场BAF的停留时间对比

Fig. 3 Comparison of residence time between hydraulic moving bed biofilter and BAF of petrochemical wastewater treatment plant at stage 1

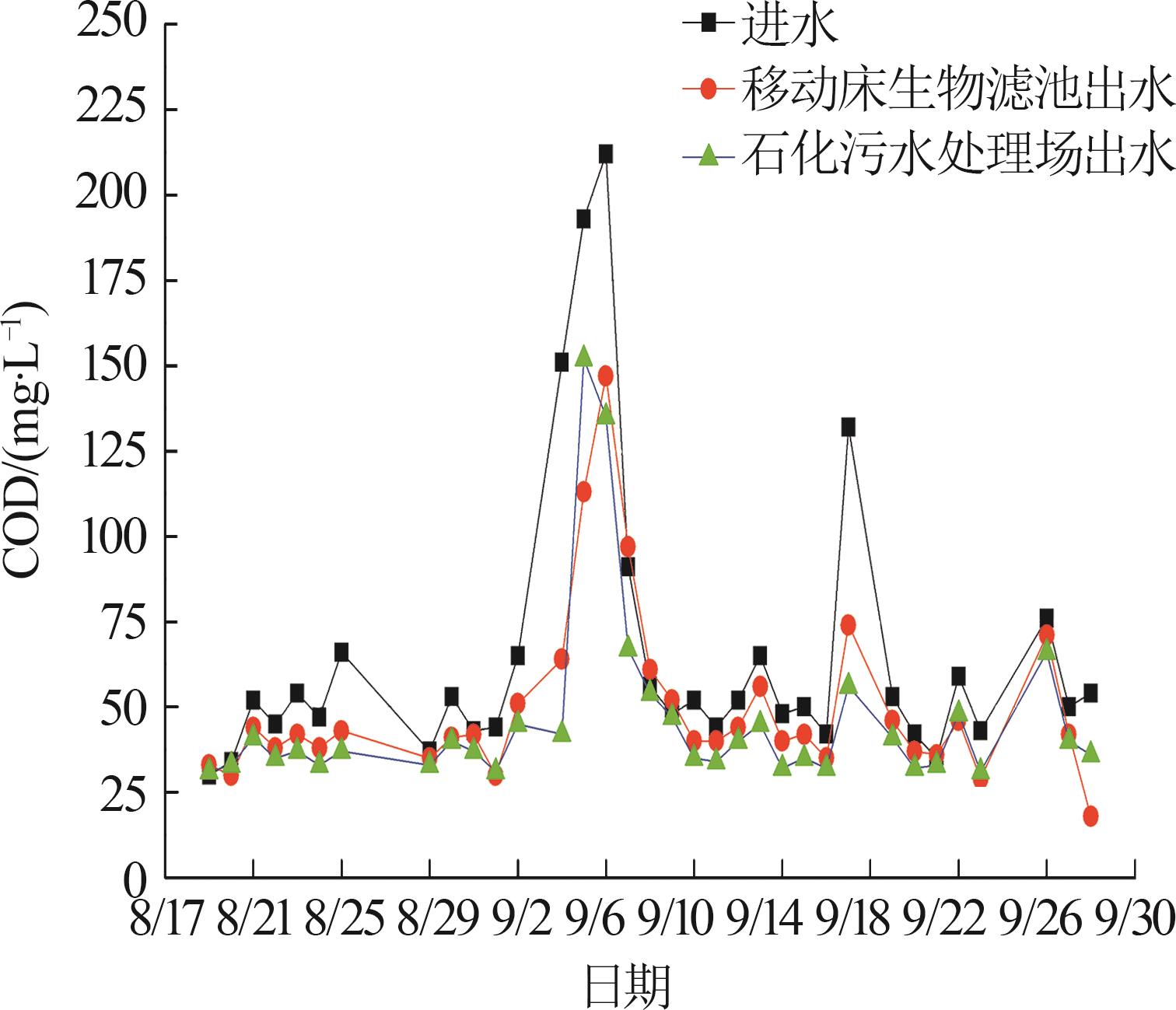

图4 第2阶段移动床生物滤池及石化污水处理场BAF的出水COD

Fig. 4 Effluent COD in moving bed biofilter and BAF of petrochemical wastewater treatment plant at stage 2

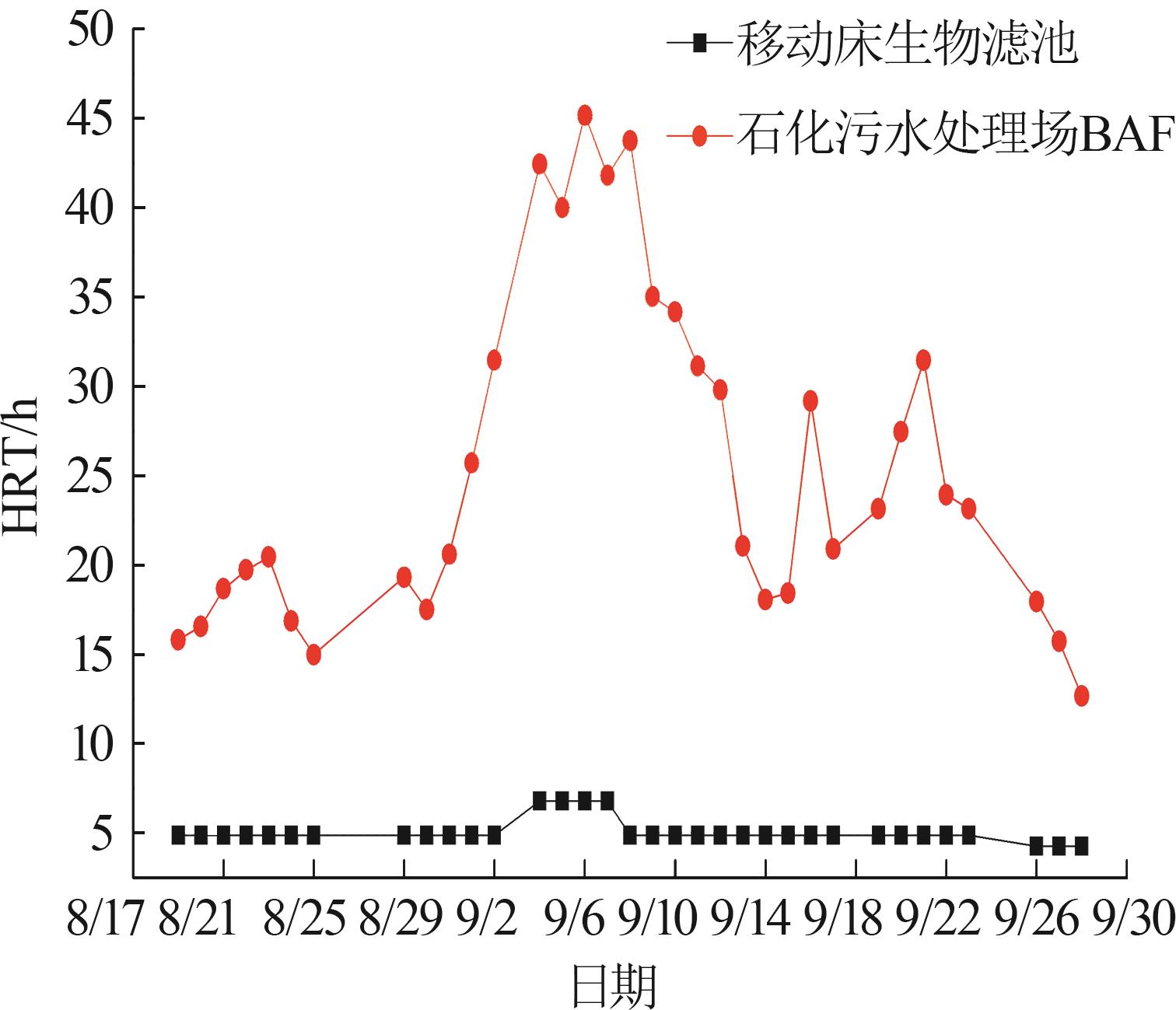

图5 第2阶段移动床生物滤池与石化污水处理场BAF的停留时间对比

Fig. 5 Comparison of hydraulic residence time between moving bed biofilter and BAF of petrochemical wastewater treatment plant at stage 2

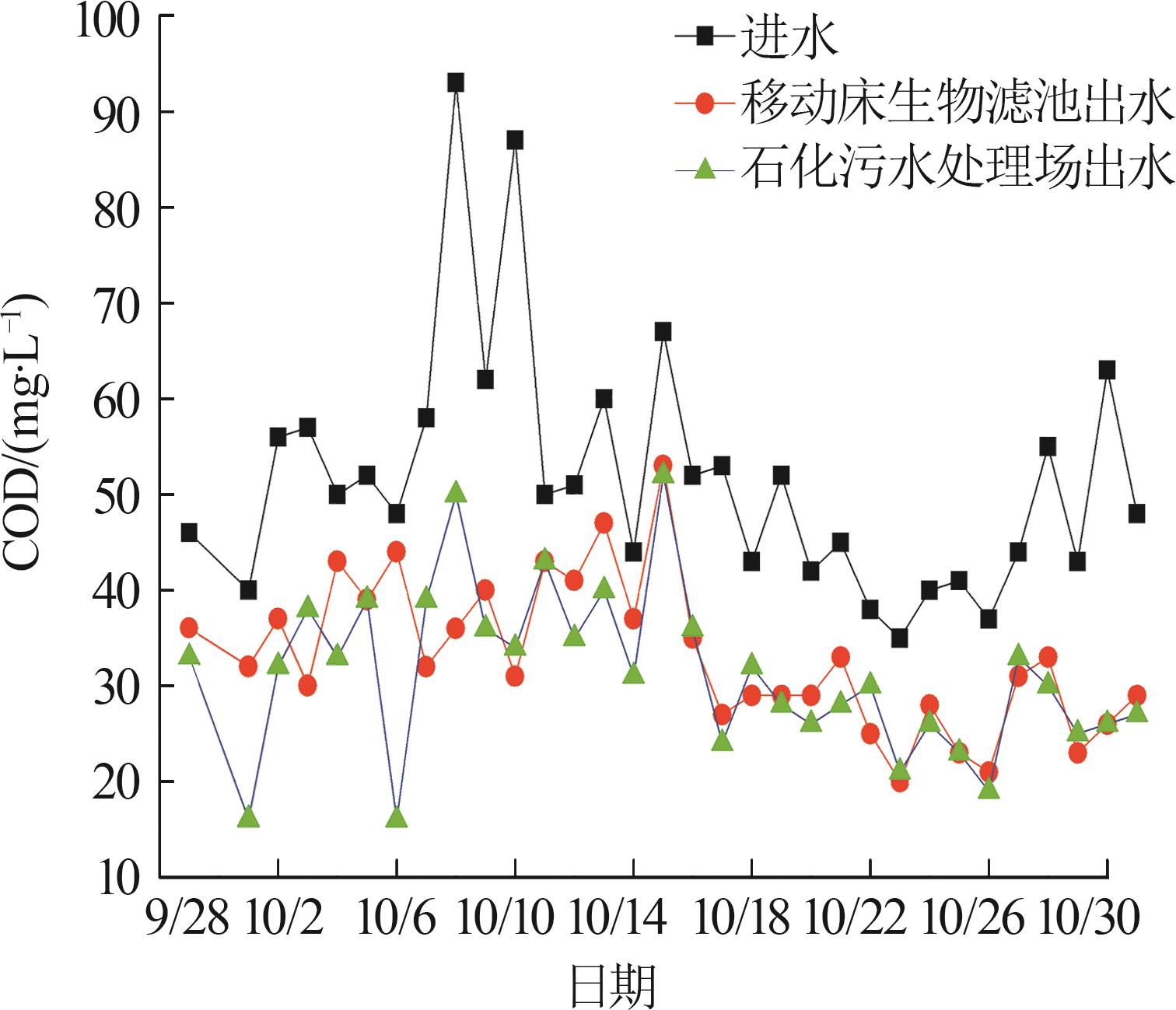

图6 第3阶段移动床生物滤池及石化污水处理场BAF的出水COD

Fig. 6 Effluent COD in moving bed biofilter and BAF of petrochemical wastewater treatment plant at stage 3

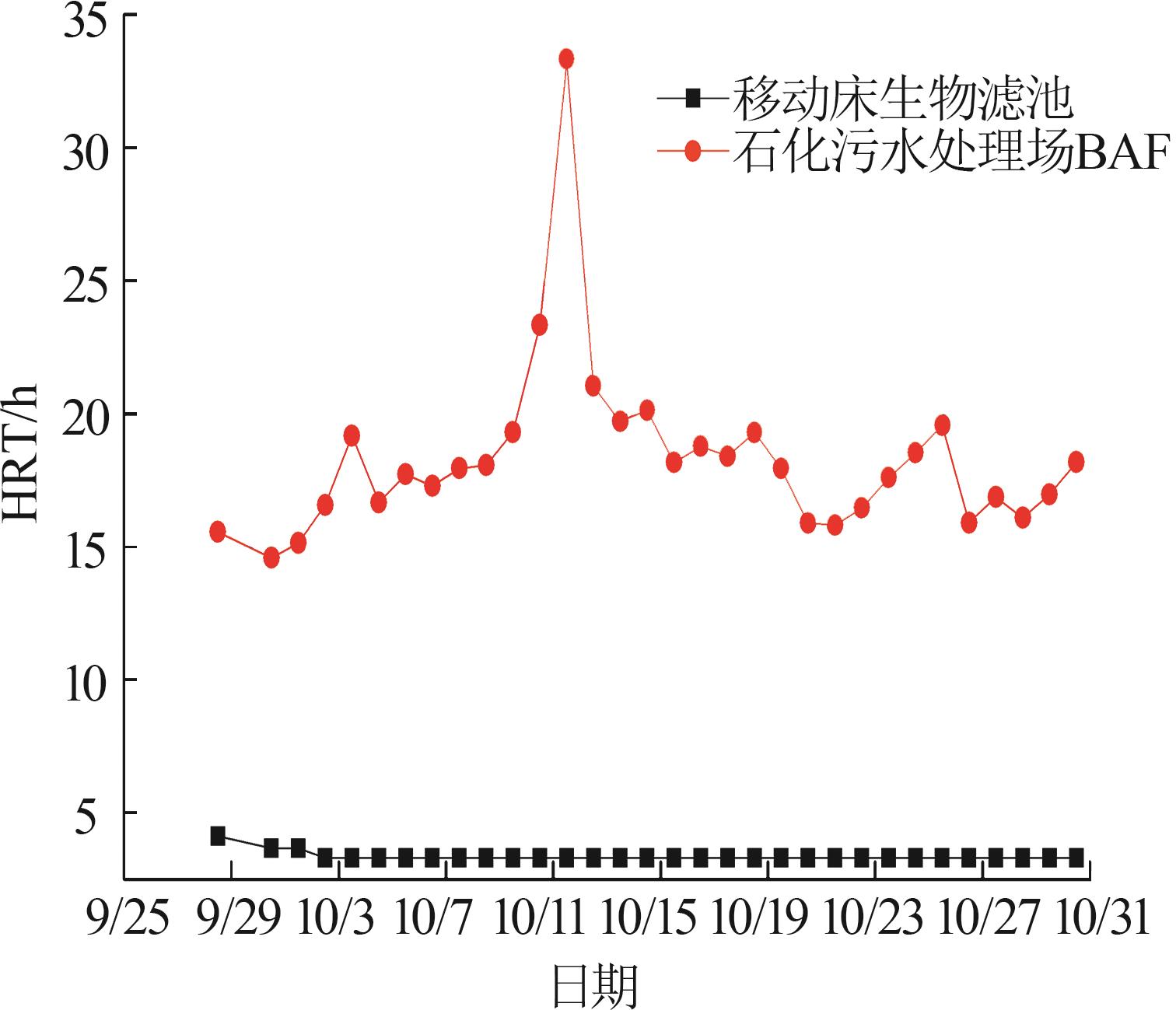

图7 第3阶段移动床生物滤池与石化污水处理场BAF的停留时间对比

Fig. 7 Comparison of hydraulic residence time between moving bed biofilter and BAF of petrochemical wastewater treatment plant at stage 3

参考文献 6

1	张小玲，李强，王靖楠，等. 曝气生物滤池技术研究进展及其工艺改良［J］. 化工进展， 2015， 34（7）：2023-2030. doi:10.1016/j.pnucene.2015.01.005
	ZHANG Xiaoling， LI Qiang， WANG Jingnan， et al. Research progress process improvement of biological aerated filter：A review［J］. Chemical Industry and Engineering Progress， 2015， 34（7）：2023-2030. doi:10.1016/j.pnucene.2015.01.005
2	刘雷. 改进型曝气生物滤池在污水处理中的应用研究［J］. 环境科学与管理， 2020， 45（11）：122-126. doi:10.3969/j.issn.1673-1212.2020.11.025
	LIU Lei. Application of improved biological aerated filter in wastewater treatment［J］. Environmental Science and Management， 2020， 45（11）：122-126. doi:10.3969/j.issn.1673-1212.2020.11.025
3	CONLEY D J， PAERL H W， HOWARTH R W， et al. Ecology. controlling eutrophication：Nitrogen and phosphorus［J］. Science， 2009， 323（5917）：1014-1015. doi:10.1126/science.1167755
4	邱秋图，梁类钧. 曝气生物滤池的特点及运行效果［J］. 能源与环境， 2012（5）：86-87. doi:10.3969/j.issn.1672-9064.2012.05.035
	QIU Qiutu， LIANG Leijun. Characteristics and operation effect of aeration biofilter［J］. Energy and Environment， 2012（5）：86-87. doi:10.3969/j.issn.1672-9064.2012.05.035
5	张琪. 污水处理中曝气生物滤池的使用研究［J］. 资源节约与环保， 2019（12）：90. doi:10.3969/j.issn.1673-2251.2019.12.081
	ZHANG Qi. Study on the use of aeration biofilter in wastewater treatment［J］. Resources Economization & Environmental Protection， 2019（12）：90. doi:10.3969/j.issn.1673-2251.2019.12.081
6	王宇航，刘雪梅，万娟娟，等. 炼油废水处理工程实例［J］. 工业水处理， 2017， 37（1）：95-99. doi:10.11894/1005-829x.2017.37(1).025
	WANG Yuhang， LIU Xuemei， WAN Juanjuan， et al. Engineering example of refinery wastewater treatment［J］. Industrial Water Treat⁃ment， 2017， 37（1）：95-99. doi:10.11894/1005-829x.2017.37(1).025
