铅锌冶炼废水脱钙软化工程设计

doi:10.19965/j.cnki.iwt.2021-1102

摘要/Abstract

摘要：

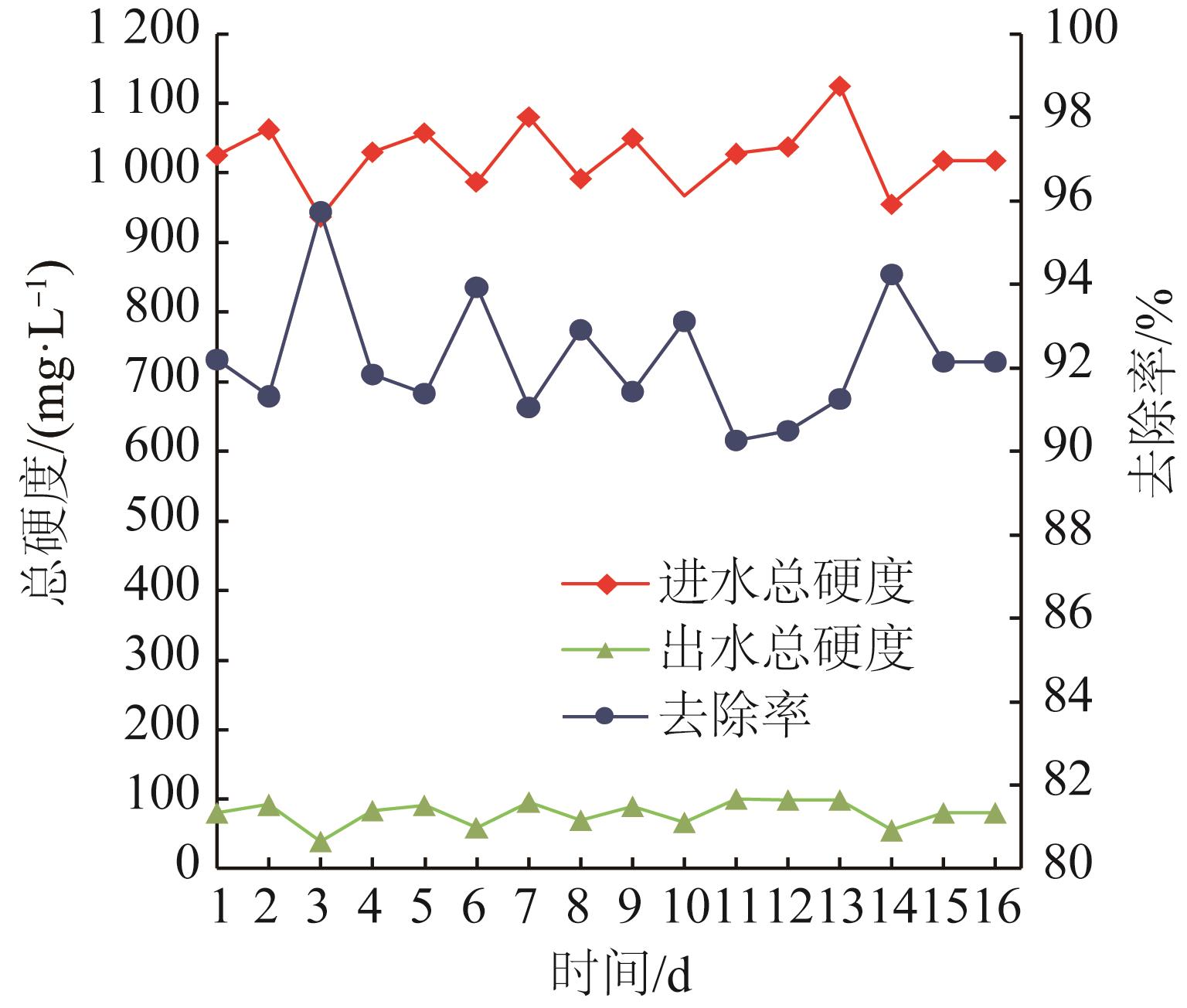

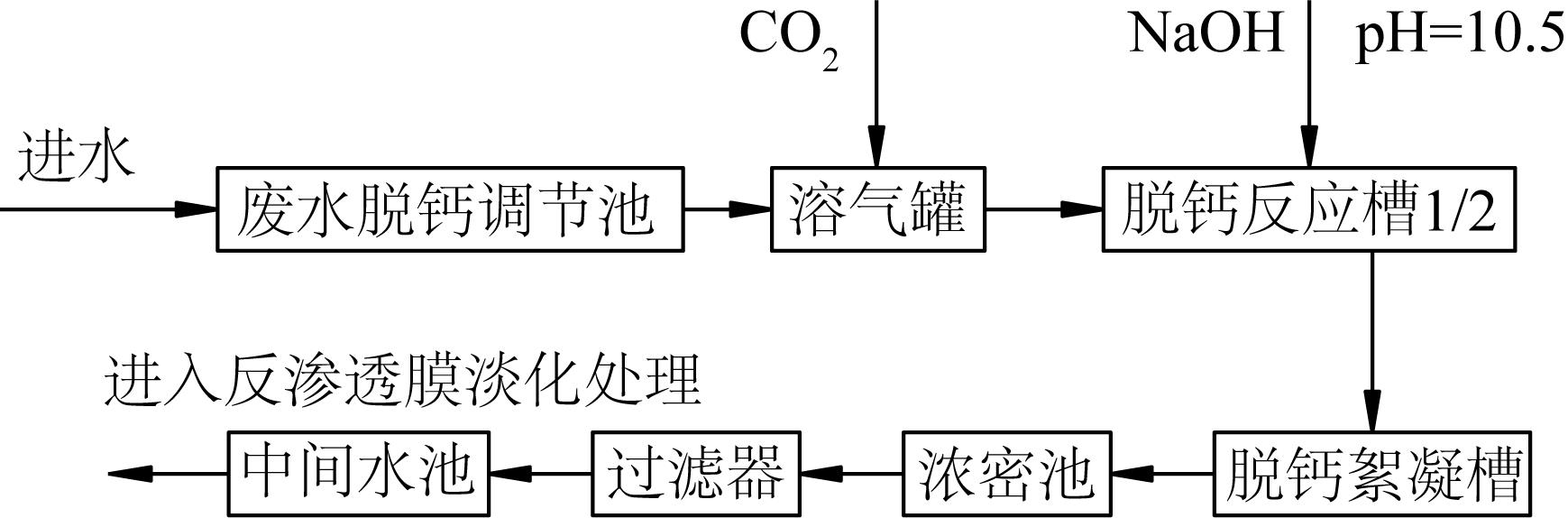

以云南某铅锌冶炼厂废水脱钙软化工程为例，分别从废水特点、工艺流程、设计参数及运行效果等方面阐述了CO₂+NaOH的脱钙软化工艺。高盐高硬度的铅锌冶炼废水经调节池均质均量后，加压输送至溶气罐，同时从顶部通入CO₂气体，形成溶气水并进入反应槽降压释放，同步投加NaOH溶液以维持反应pH，控制溶气压力为0.3~0.5 MPa、反应槽pH为10.5，实现废水的脱钙软化。软化废水经絮凝沉淀、过滤澄清及硫酸回调pH后，直接回用或深度处理后回用。加压溶气形成的CO₂饱和溶气水可提高溶气效率并节约CO₂用量，生成的碳酸钙渣返回原废水处理站用作中和剂，不产生固废。系统产水水质可达到设计要求，进水总硬度为993~1 062 mg/L时，出水总硬度为40~100 mg/L，去除率达到90%~96%。该工程投入使用以来运行稳定，扣减收益后运行费用为4.89元/m³，可为铅锌冶炼废水的脱钙软化提供一种有效方案，解决废水浓缩结垢问题。

关键词: 铅锌冶炼废水, 脱钙软化, 加压溶气

Abstract:

Taking a wastewater decalcification and softening project of a lead-zinc smelting plant in Yunnan as an example， the decalcification and softening process of CO₂+NaOH was described in terms of wastewater characteristics， process flow， design parameters and operation effect， respectively. The lead-zinc smelting wastewater with high salt and high hardness was homogenized in regulating tank， and then transported to the dissolving-air tank under pressure， while CO₂ gas was injected from the top to form dissolved water and released into reaction tank for release. NaOH solution was added synchronously to maintain the reaction pH. The dissolved gas pressure was controlled to be 0.3-0.5 MPa，pH of the reaction tank was 10.5 to realize the decalcification and softening of the wastewater. The softened wastewater was reused directly or deeply treated after flocculation and precipitation， filtration and clarification and pH adjustment by sulfuric acid. CO₂ saturated dissolved gas water formed by pressurized dissolved-CO₂ improved the efficiency of gas dissolution and save CO₂ dosage. The generated calcium carbonate slag was returned to original wastewater treatment station as neutralizer without generating solid waste. The water quality of the system met the design requirements. When the total hardness of influent water was 993-1 062 mg/L， the total hardness of effluent water was 40-100 mg/L， with a removal rate of 90%-96%. The project has been operating stably since it was put into operation. The operating cost was RMB 4.89/m³ after deducting the revenue， which could provide an effective solution for the decalcification and softening of lead and zinc smelting wastewater， and solve the problem of wastewater concentration and scaling.

Key words: lead-zinc smelting wastewater, decalcification & softening, pressurized dissolved air

中图分类号:

X703
TU992.3

夏传, 卢丽, 李绪忠, 王杰. 铅锌冶炼废水脱钙软化工程设计[J]. 工业水处理, 2022, 42(8): 170-173.

Chuan XIA, Li LU, Xuzhong LI, Jie WANG. Design of decalcification and softening engineering for lead-zinc smelting wastewater[J]. Industrial Water Treatment, 2022, 42(8): 170-173.

https://www.iwt.cn/CN/Y2022/V42/I8/170

图/表 5

参考文献 15

1	卢然，王夏晖，伍思扬，等. 我国铅锌冶炼工业废水铊污染状况与处理技术［J］. 环境工程技术学报， 2021， 11（4）： 763-768. doi:10.12153/j.issn.1674-991X.20200220
	LU Ran， WANG Xiahui， WU Siyang， et al. Thallium pollution status and treatment technology of wastewater from lead-zinc smelting industry in China［J］. Journal of Environmental Engineering Technology， 2021， 11（4）： 763-768. doi:10.12153/j.issn.1674-991X.20200220
2	张景来，王剑波，常冠钦，等. 冶金工业污水处理技术及工程实例［M］. 北京：化学工业出版社， 2003： 8-13.
	ZHANG Jinglai， WANG Jianbo， CHANG Guanqin， et al. Wastewater treatment technology and engineering example in metallurgical industry［M］. Beijing： Chemical Industry Press，2003： 8-13.
3	宋淑敏. 云南某铅锌冶炼厂含重金属高盐废水高效处理应用研究［D］. 昆明：昆明理工大学， 2019.
	SONG Shumin. The application of efficient treatment for high-salt wastewater containing heavy metals from A lead and zinc smelter in Yunnan Province［D］. Kunming： Kunming University of Science and Technology， 2019.
4	宋洋. 铅锌冶炼废水处理技术研究［D］. 西安：西安建筑科技大学， 2015.
	SONG Yang. Lead-zinc smelting waste-water treatment technology research［D］. Xi’an： Xi’an University of Architecture and Technology， 2015.
5	夏传，刘双，李绪忠，等. 铅锌冶炼废水脱盐零排放工程实例［J］. 工业水处理， 2022， 42（4）： 164-169.
	XIA Chuan， LIU Shuang， LI Xuzhong， et al. Engineering example of desalination zero-discharge of lead and zinc smelting wastewater［J］. Industrial Water Treatment， 2022， 42（4）： 164-169.
6	徐超，丁宁，栗文明. SWRO+MVR工艺处理净水厂浓盐水零排放工程设计［J］. 工业水处理， 2020， 40（9）： 112-115.
	XU Chao， DING Ning， LI Wenming. A combined process of SWRO and MVR design for zero-discharge project for concentrated water of a water purification plant［J］. Industrial Water Treatment， 2020， 40（9）： 112-115.
7	邵启运，蒋志辉，袁东日，等. 不锈钢产品生产废水零排放工程实例［J］. 工业水处理， 2021， 41（7）： 152-156.
	SHAO Qiyun， JIANG Zhihui， YUAN Dongri， et al. Project example of zero-discharge treatment of stainless-steel production wastewater［J］. Industrial Water Treatment， 2021， 41（7）： 152-156.
8	丁宁，郭辉，王陆涛，等. 高效反渗透工艺在浓盐水浓缩中的应用［J］. 工业水处理， 2021， 41（8）： 131-134.
	DING Ning， GUO Hui， WANG Lutao， et al. Application of high-efficiency reverse osmosis process in concentrated brine concentration［J］. Industrial Water Treatment， 2021， 41（8）： 131-134.
9	金熙，项成林，齐冬子. 工业水处理技术问答［M］. 4版. 北京：化学工业出版社， 2010： 138-139.
	JIN Xi， XIANG Chengli， QI Dongzi. Q & A on Industrial Water Treatment Technology［M］. 4th. Beijing： Chemical Industry Press， 2010：138-139.
10	侯郊，高延粉. CO₂气体软化改善铅锌冶炼废水硬度［J］. 有色金属设计， 2019， 46（3）： 65-68. doi:10.3969/j.issn.1004-2660.2019.03.019
	HOU Jiao， GAO Yanfen. Improvement of lead-zinc smelting wastewater hardness by softening CO₂ gas［J］. Nonferrous Metals Design， 2019， 46（3）： 65-68. doi:10.3969/j.issn.1004-2660.2019.03.019
11	常青. 水处理絮凝学［M］. 2版. 北京：化学工业出版社， 2011： 8-13.
	CHANG Qing. Water treatment flocculation［M］. 2nd. Beijing： Chemical Industry Press， 2011：8-13.
12	夏传，刘鹏宇，武福平，等. 粉末吸附材料协同HPAM强化混凝消除微污染水中OCPs［J］. 环境工程学报， 2015， 9（10）： 4915-4920. doi:10.12030/j.cjee.20151047
	XIA Chuan， LIU Pengyu， WU Fuping， et al. Elimination of OCPs in micro-polluted water by coagulation with HPAM and helps of powder materials［J］. Chinese Journal of Environmental Engineering， 2015， 9（10）： 4915-4920. doi:10.12030/j.cjee.20151047
13	张自杰. 排水工程-下册［M］. 4版. 北京：中国建筑工业出版社， 2000： 532.
	ZHANG Zijie. Drainage engineering［M］. 4th. Beijing： China Architecture Publishing and Media， 2000：532.
14	史婧祎. CO₂矿化海水软化过程研究［D］. 天津：河北工业大学， 2018.
	SHI Jingyi. Study on the seawater softening process with CO₂ captured and mineralization［D］. Tianjin： Hebei University of Technology， 2018.
15	胡乃兵，张治军，王国良. 气态二氧化碳脱钙反应的研究［J］. 石油地质与工程， 2006， 20（5）： 87-89. doi:10.3969/j.issn.1673-8217.2006.05.032
	HU Naibing， ZHANG Zhijun， WANG Guoliang. Study on decalcification reaction of gaseous carbon dioxide［J］. Petroleum Geology and Engineering， 2006， 20（5）： 87-89. doi:10.3969/j.issn.1673-8217.2006.05.032

水源	水量/（m³·d^-1）	pH	Ca²⁺/（mg·L^-1）	总硬度/（mg·L^-1）	TDS/（mg·L^-1）	电导率/（μS·cm^-1）
废水处理站出水	400	11	700	1 750	16 709	26 735
循环水排污水	405	9	320	800	4 719	7 550
膜浓缩排水	235	8	8	20	8 311	13 298

水源	水量/（m³·d^-1）	pH	Ca²⁺/（mg·L^-1）	总硬度/（mg·L^-1）	TDS/（mg·L^-1）	电导率/（μS·cm^-1）
废水处理站出水	400	11	700	1 750	16 709	26 735
循环水排污水	405	9	320	800	4 719	7 550
膜浓缩排水	235	8	8	20	8 311	13 298

项目	参数
废水脱钙调节池	1座，半地下式砼结构，尺寸18 m×5.5 m×4.5 m（超高0.3 m），有效容积420 m³，HRT=8 h；设2台提升泵，Q=50 m³/h、H=20 m、P=11 kW，1用1备
溶气罐	喷淋填料罐1座，碳钢防腐，尺寸D 1 m×2.8 m，过流密度100 m³/（m²·h），HRT=2 min
CO₂装置	CO₂储罐1座，30 m³，汽化器500 m²，含稳压装置
脱钙反应/絮凝槽	3座，碳钢防腐，尺寸D 3 m×4 m，有效容积25 m³，HRT=30 min；3台搅拌机，功率7.5 kW，反应段转速52 r/min、絮凝转速23 r/min
浓密池	1座，碳钢防腐，尺寸D 9 m×4.65 m，表面负荷0.80 m³/（m²·h），HRT=5 h；配套耙泥机，转速0.1~0.4 r/min（可调），行程450 mm，扭矩输出4~20 mA电信号
过滤器	玻璃钢材质，2座，尺寸D 3.3 m×6 m，配套反冲洗排水阀，带悬浮填料（聚合改性发泡轻质填料），粒径1~2 mm
中间水池	1座，半地下式砼结构，带盖板，尺寸12 m×4 m×4.5 m，有效容积200 m³，HRT=4 h；2台提升泵，Q=50 m³/h、H=42 m、P=15 kW，1用1备

项目	参数
废水脱钙调节池	1座，半地下式砼结构，尺寸18 m×5.5 m×4.5 m（超高0.3 m），有效容积420 m³，HRT=8 h；设2台提升泵，Q=50 m³/h、H=20 m、P=11 kW，1用1备
溶气罐	喷淋填料罐1座，碳钢防腐，尺寸D 1 m×2.8 m，过流密度100 m³/（m²·h），HRT=2 min
CO₂装置	CO₂储罐1座，30 m³，汽化器500 m²，含稳压装置
脱钙反应/絮凝槽	3座，碳钢防腐，尺寸D 3 m×4 m，有效容积25 m³，HRT=30 min；3台搅拌机，功率7.5 kW，反应段转速52 r/min、絮凝转速23 r/min
浓密池	1座，碳钢防腐，尺寸D 9 m×4.65 m，表面负荷0.80 m³/（m²·h），HRT=5 h；配套耙泥机，转速0.1~0.4 r/min（可调），行程450 mm，扭矩输出4~20 mA电信号
过滤器	玻璃钢材质，2座，尺寸D 3.3 m×6 m，配套反冲洗排水阀，带悬浮填料（聚合改性发泡轻质填料），粒径1~2 mm
中间水池	1座，半地下式砼结构，带盖板，尺寸12 m×4 m×4.5 m，有效容积200 m³，HRT=4 h；2台提升泵，Q=50 m³/h、H=42 m、P=15 kW，1用1备
