不同接种源对微生物电解池去除水中氨氮的影响

doi:10.19965/j.cnki.iwt.2021-1297

摘要/Abstract

摘要：

使用双室微生物电解池（MEC）装置，分别以回流污泥、曝气池污泥、小麦根际土壤为接种源，探究MEC去除模拟废水中氨氮的最佳电压及相关微生物群落变化。结果显示，不同的微生物接种源都有其最佳外加电压，外加电压对氨氮去除率的影响也呈现出不同趋势，以回流污泥为接种源的MEC在0.5 V电压下的氨氮去除率最高为75%。利用高通量测序对微生物群落进行多样性分析，Proteobacteria为硝化反应的优势微生物菌门，在最佳电压下培养前后，以回流污泥和曝气池污泥为接种源的MEC中的Proteobacteria均出现了增长，分别由36.1%、36.4%增加到68.4%、60.7%，而以根际土壤为接种源的MEC中的微生物群落基本未发生明显变化。就微生物组成而言，曝气池污泥和回流污泥的组成较为接近，外加电压对其影响也呈现出一定的相似性，而以根际土壤为接种源的MEC与前两者差别较大。不同接种源微生物的多样性和丰富度均有所不同，结合氨氮去除效果推测，外加电压促使了MEC中硝化功能菌聚集，从而提高了MEC去除氨氮的能力。

关键词: 微生物接种源, 微生物电解池, 氨氮, 高通量测序, 微生物群落

Abstract:

A two-compartment microbial electrolysis cell（MEC） was used to investigate the optimal voltage and related microbial community changes of ammonia nitrogen removal from simulated wastewater by using reflux sludge，sludge from an aeration tank，and soil from wheat roots as microbial inoculation sources. The results showed that different microbial inoculation sources had their best applied voltage，and the effect of applied voltage on ammonia removal rate also showed different trends. The maximum ammonia removal rate of MEC inoculated with reflux sludge was 75% at 0.5 V. High-throughput sequencing was used to analyze the diversity of microbial communities and Proteobacteria were found to be the dominant microbial phyla for nitrification reaction. Before and after culture，the dominant microflora Proteobacteria in the MEC inoculated with reflux sludge and aeration tank sludge increased from 36.1% and 36.4% to 68.4% and 60.7% under the optimum voltage，respectively，while the microflora in the MEC inoculated with root soil did not change significantly. In terms of microbial composition，the compositions of the aerator tank sludge and reflux sludge were similar，and the influence of applied voltage also showed certain similarity. However，the microbial composition of the reactor inoculated from roots soil was quite different from that of the former two. The diversity and richness of different inoculated microorganisms were different. Combined with the ammonia nitrogen removal effect，it was speculated that the applied voltage promoted the accumulation of nitrifying bacteria in the MEC，thus improving their ammonia nitrogen removal ability.

Key words: microbial inoculating sources, microbial electrolysis cell, ammonia nitrogen, high-throughput sequencing, microbial community

中图分类号:

X703.1

李涵, 赵开心, 王菲, 吴大付, 郭丽丽. 不同接种源对微生物电解池去除水中氨氮的影响[J]. 工业水处理, 2022, 42(10): 104-110.

Han LI, Kaixin ZHAO, Fei WANG, Dafu WU, Lili GUO. Microbial inoculation influences on ammonia nitrogen removal in a microbial electrolysis cell reactor[J]. Industrial Water Treatment, 2022, 42(10): 104-110.

https://www.iwt.cn/CN/Y2022/V42/I10/104

图/表 9

表1 回流污泥和曝气池污泥常规指标

Table 1 Index of reflux sludge and aeration tank sludge

项目	pH	MLSS/（g·L^-1）	SV₃₀/%	SVI/（mL·g^-1）
曝气池污泥	6.8	8.12	70	86.15
回流污泥	7.1	14.09	92	65.29

表2 小麦根际土壤常规指标

Table 2 Index of wheat roots soil

项目	pH	有机质/（g·kg^-1）	TN/（g·kg^-1）
数值	8.16	9.428	65.29

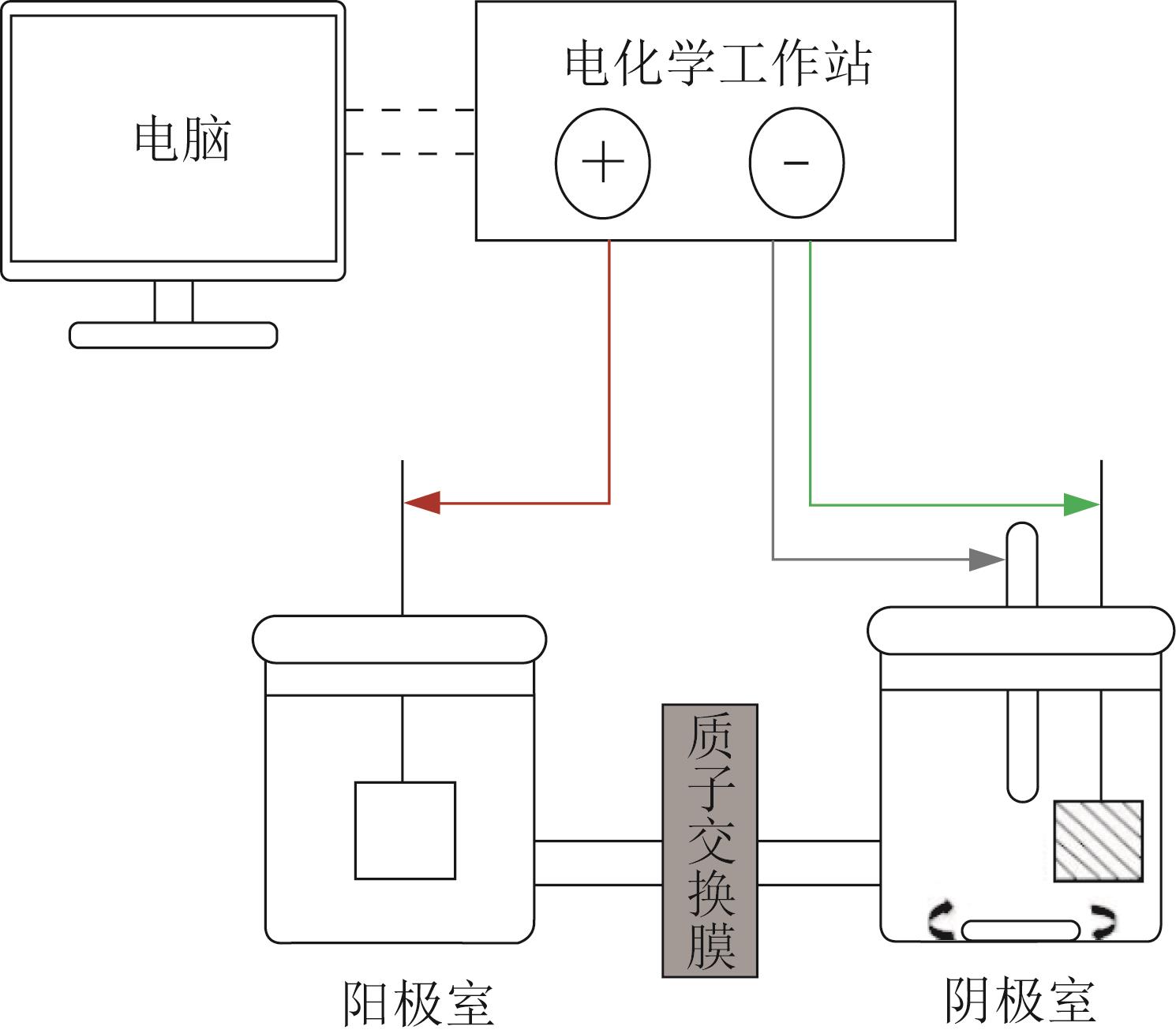

图1 双室MEC反应器

Fig. 1 Two-chamber MEC reactor

表3 MEC的运行条件

Table 3 Operating conditions of MEC

微生物接种源	反应序号	运行电压U/V	运行时间t/d	运行温度T/℃
回流污泥	R1V1	0.3	3	30±1
	R1V2	0.5	3	30±1
	R1V3	0.7	3	30±1
	R1V4	0.9	3	30±1
曝气池污泥	A1V1	0.3	3	30±1
	A1V2	0.5	3	30±1
	A1V3	0.7	3	30±1
	A1V4	0.9	3	30±1
根际土壤	S1V1	0.3	3	30±1
	S1V2	0.5	3	30±1
	S1V3	0.7	3	30±1
	S1V4	0.9	3	30±1

图2 不同微生物接种源的MEC中氨氮去除率随运行电压的变化

Fig. 2 The removal rate of ammonia nitrogen in MEC of different microbial inoculation sources varies with operating voltage

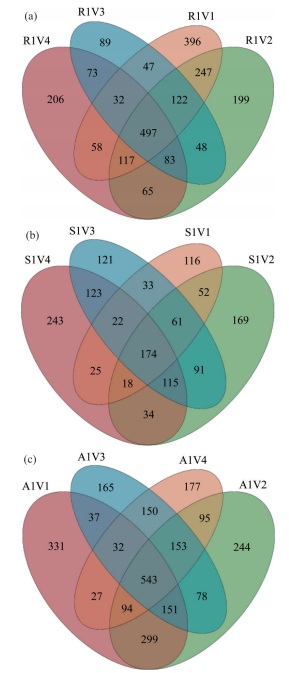

图3 不同电压下不同接种源的MEC生物膜中微生物在门分类水平上的韦恩图

Fig. 3 Wenn diagram of the microbial community at the phylum level in MEC with different inoculation sources at different voltages

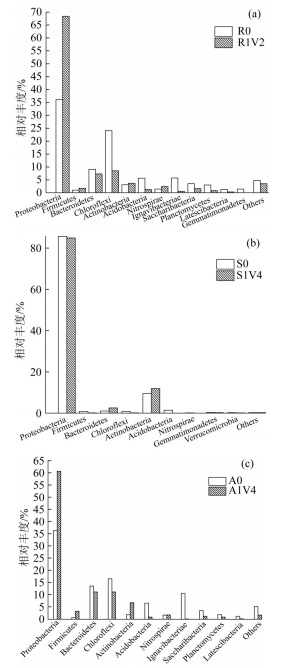

图4 最佳电压下不同接种源的MEC培养前后微生物变化

Fig. 4 Microbial changes of MEC with different inoculation sources before and after culture under the optimum voltage

图5 不同接种源在最佳电压下微生物属水平热图

Fig. 5 Microbial community heatmap analysis on genus level with different inoculation sources under the optimum voltage

图6 最佳电压下不同接种源微生物的Alpha多样性指数 *表示两组差别有显著意义；**表示两组差别有非常显著意义。

Fig. 6 Alpha diversity indexes of different inoculation sources under the optimum voltage
