北方低温仿自然湿地脱氮除磷强化净化技术应用

doi:10.19965/j.cnki.iwt.2022-0976

摘要/Abstract

摘要：

为强化湿地系统的脱氮除磷效果，构建具有“预处理区+主处理区+后处理区”的多生境仿自然湿地系统，辅以底质调节缓释除磷措施，形成良好的厌氧/缺氧/好氧微生环境，同时为提升湿地系统的冬季运行效果，项目对湿地系统的填料床结构、菌群/植物配置以及低温运行模式进行了优化。结果表明，多生境仿自然系统湿地系统内部能够形成良好的厌氧/缺氧/好氧交替的微生环境，通过辅助添加土壤/生石灰缓释除磷填料，可进一步提高系统的除磷效果；通过采取填料床表层保温材料覆盖、低温冰下低水位运行技术措施，能够将冰下温度控制在2~3 ℃，可进一步发挥耐低温植物/微生物的水质净化功能，综合提升低温条件下的湿地出水效果；研究成果应用于官厅八号桥仿自然湿地，对低温季节上游来水中TN、TP的去除率分别为47.78%、51.67%，有效突破了传统湿地氮、磷污染物净化水平有限、冬季低温条件下湿地出水达标运行困难等瓶颈问题。

关键词: 仿自然湿地, 多生境脱氮, 缓释除磷, 低温运行

Abstract:

Aim to strengthen the denitrification and phosphorus removal effect of the wetland system，a multi-habitat natural simulated wetland system with “pretreatment area+main treatment area+post-treatment area” was constructed，and it was supplemented by substrate regulation and slow-release phosphorus removal measures to form an anaerobic/anoxic/aerobic alternate environment. At the same time，the project optimized the packed bed structure，flora/plant configuration and low temperature operation mode of the wetland system to improve the winter operation effect of the wetland system. The results showed that a good microbial environment for denitrification and dephosphorization could be formed inside the multi-habitat natural simulated wetland system，and the phosphorus removal effect of the system could be further improved by supplementary addition of soil/quicklime slow-release phosphorus removal filler. By adopting the technical measures of covering the surface of the packed bed with thermal insulation material and operating at a low water level under low temperature，the temperature under the ice could be controlled at 2-3 ℃，which could further exert the water purification function of low-temperature resistant plants/microbes，comprehensively improving the wetland effluent effect under low temperature conditions. The research results were applied to the natural simulated wetland of Guanting No. 8 Bridge，and achieved the removal effect of 47.78% and 51.67% of TN and TP in the upstream water in the low temperature season. It effectively broken through bottleneck problems，such as the limited purification level of N and P pollutants in traditional wetlands and difficulties in reaching the standard operation of the effluent from the lower wetlands in the low temperature conditions.

Key words: natural simulated wetland, enhanced denitrification, slow-release phosphorus removal, low-temperature operation

中图分类号:

X703.1

王文冬, 王利军, 高晓薇, 刘学燕, 龙元源, 赵佑, 蔡婷婷, 王慧. 北方低温仿自然湿地脱氮除磷强化净化技术应用[J]. 工业水处理, 2023, 43(9): 206-212.

Wendong WANG, Lijun WANG, Xiaowei GAO, Xueyan LIU, Yuanyuan LONG, You ZHAO, Tingting CAI, Hui WANG. Application of enhanced purification technology for nitrogen and phosphorus removal in low-temperature natural simulated wetland in northern China[J]. Industrial Water Treatment, 2023, 43(9): 206-212.

https://www.iwt.cn/CN/Y2023/V43/I9/206

图/表 9

图1 项目区位图

Fig. 1 Project location map

表1 项目建设前上游逐月来水水质状况 (mg/L)

Table 1 Monthly water quality status of upstream water before project construction

日期	BOD₅	COD	NH₃-N	TN	TP
总平均	2.4	16.3	0.8	7.9	0.33
2月—4月	3.3	14.8	1.2	10.8	0.32
5月—7月	1.2	15.0	0.4	6.2	0.39
8月—10月	2.7	17.2	0.6	6.0	0.27
11月—1月	2.6	17.8	0.9	8.4	0.35

表2 湿地进出水水质指标 (mg/L)

Table 2 Wetland inlet and outlet water quality indicators

项目	COD	BOD₅	NH₃-N	TP
进水	10~30	1~8	0.1~1.0	0.1~1.0
出水	20	4	1	0.2

表3 2006年—2015年永定河不同流量保证率

Table 3 Different flow guarantee rates of Yongding River from 2006 to 2015

流量/（m³·s^-1）	0.5	1.0	2.0	3.0
保证率/%	92.5	81.7	55.8	36.7

表4 湿地水力参数设计

Table 4 Wetland hydraulic parameter design

流量

湿地有效

占地面积/m²

图2 湿地系统功能分区布置

Fig. 2 Wetland system functional zoning layout

图3 工艺流程框架

Fig. 3 Process flow diagram

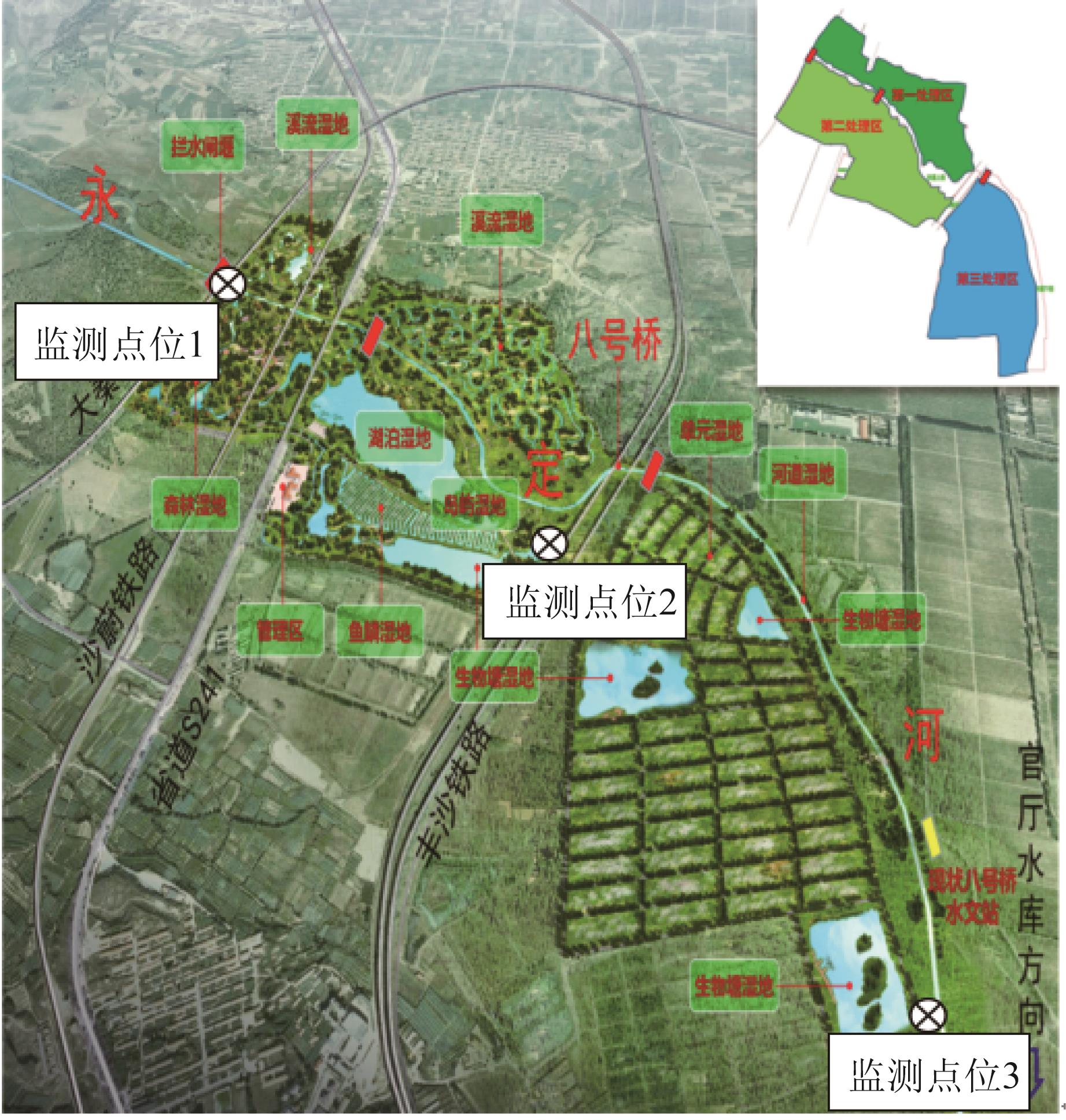

图4 八号桥仿自然湿地总体布置

Fig. 4 The overall layout of the No. 8 bridge natural simulated wetland

图5 仿自然湿地系统水质净化效果

Fig. 5 Water purification effect of natural simulated wetland system

参考文献 15

1	RI SN-TG 006—2009 人工湿地污水处理技术导则［S］. doi:10.12173/j.issn.1004-5511.202301016
2	杨杨阳，万蕾，张林军. 人工湿地低温运行效果及强化措施研究现状［J］. 生态经济，2012，28（12）：192-195． doi:10.3969/j.issn.1671-4407.2012.12.043
	YANG Yangyang， WAN Lei， ZHANG Linjun. Present situation of operating results and enhancement measures of constructed wetland in low temperature［J］. Ecological Economy，2012，28（12）：192-195． doi:10.3969/j.issn.1671-4407.2012.12.043
3	陈心仪，吴娟，陈月，等. 低温人工湿地水质净化技术研究进展［J］. 水处理技术，2022，48（1）：7-12．
	CHEN Xinyi， WU Juan， CHEN Yue，et al. Research progress on water purification technology of low-temperature constructed wetland［J］. Technology of Water Treatment，2022，48（1）：7-12．
4	余俊霞，陈双荣，刘凌言，等. 复合人工湿地系统对低污染水总氮的净化效果及其微生物群落结构特征［J］. 环境工程，2022，40（1）：13-20．
	YU Junxia， CHEN Shuangrong， LIU Lingyan，et al. Purification effect of total nitrogen in low-polluted water by a composite constructed wetland system and its microbial community structure［J］. Environmental Engineering，2022，40（1）：13-20．
5	王翔，朱召军，尹敏敏，等. 组合人工湿地用于城市污水处理厂尾水深度处理［J］. 中国给水排水，2020，36（6）：97-101．
	WANG Xiang， ZHU Zhaojun， YIN Minmin，et al. Application of hybrid constructed wetland in tail water treatment of municipal sewage plant［J］. China Water & Wastewater，2020，36（6）：97-101．
6	段田莉，成功，郑媛媛，等. 高效垂直流人工湿地+多级生态塘深度处理污水厂尾水［J］. 环境工程学报，2017，11（11）：5828-5835．
	DUAN Tianli， CHENG Gong， ZHENG Yuanyuan，et al. Advanced treatment of tail water from sewage plant by high-efficiency vertical flow constructed wetland-multistage ecological ponds［J］. Chinese Journal of Environmental Engineering，2017，11（11）：5828-5835．
7	魏佳明，李婉，李美玉，等. 北方冬季人工湿地脱氮效果分析［J］. 环境生态学，2021，3（10）：59-62．
	WEI Jiaming， LI Wan， LI Meiyu，et al. Analysis of nitrogen removal effect of constructed wetland in winter of North China［J］. Environmental Ecology，2021，3（10）：59-62．
8	王硕，胡振，刘紫君. 耐冷氨氧化功能菌群强化人工湿地低温脱氮［J］. 中国环境科学，2020，40（2）：640-646． doi:10.3969/j.issn.1000-6923.2020.02.021
	WANG Shuo， HU Zhen， LIU Zijun. Enhanced nitrogen removal of constructed wetland under low temperature based on cold resistant ammonia-oxidizing functional consortia［J］. China Environmental Science，2020，40（2）：640-646． doi:10.3969/j.issn.1000-6923.2020.02.021
9	阳光，李红芳，谢陈，等. 低温环境下人工湿地植物组配对养殖废水的处理效果研究［J］. 地球与环境，2022，50（2）：252-260．
	YANG Guang， LI Hongfang， XIE Chen，et al. Effect of plant configurations on performance of constructed wetlands for swine wastewater treatment at low temperatures［J］. Earth and Environment，2022，50（2）：252-260．
10	姚东，冯雪丽，张保君，等. 龙河人工湿地在北方冬季低温条件下的运行效率［J］. 环境工程，2022，40（1）：148-154．
	YAO Dong， FENG Xueli， ZHANG Baojun，et al. Operation performance of Longhe constructed wetland under low temperature in winter in northern China［J］. Environmental Engineering，2022，40（1）：148-154．
11	黄畯楠，李青，张琼华，等. 高负荷复合式人工湿地对污水处理厂尾水低温期的净化效果［J］. 环境工程学报，2021，15（11）：3561-3571． doi:10.12030/j.cjee.202107037
	HUANG Junnan， LI Qing， ZHANG Qionghua，et al. Performance of a high loading hybrid constructed wetland on wastewater treatment plant effluent purification in low temperature period［J］. Chinese Journal of Environmental Engineering，2021，15（11）：3561-3571． doi:10.12030/j.cjee.202107037
12	嵇斌，康佩颖，卫婷，等. 寒冷气候下人工湿地中氮素的去除与强化［J］. 中国给水排水，2019，35（16）：35-40．
	JI Bin， KANG Peiying， WEI Ting，et al. Removal and enhancement of nitrogen in constructed wetlands in cold climate：A review［J］. China Water & Wastewater，2019，35（16）：35-40．
13	周新程，彭明国，陈晶，等. 低温低碳源下表面流人工湿地净化污水厂尾水［J］. 中国给水排水，2017，33（17）：113-116．
	ZHOU Xincheng， PENG Mingguo， CHEN Jing，et al. Treatment of tail water of WWTP by surface flow constructed wetland under conditions of low temperature and low carbon source［J］. China Water & Wastewater，2017，33（17）：113-116．
14	张长宽，倪其军，杨栋，等. 低温条件下高效复合人工湿地对尾水的净化效应［J］. 环境工程学报，2017，11（4）：2034-2040． doi:10.12030/j.cjee.201510119
	ZHANG Changkuan， NI Qijun， YANG Dong，et al. Running effectiveness of integrated constructed wetland on purifying discharge from waste water treatment plant in cold season［J］. Chinese Journal of Environmental Engineering，2017，11（4）：2034-2040． doi:10.12030/j.cjee.201510119
15	陈涛，孔德芳，梁亦欣. 低温条件下高效复合人工湿地对尾水的净化效应［J］. 环境科技，2019，32（3）：8-11.
