电絮凝-气浮法处理高浓度硝基苯废水

doi:10.19965/j.cnki.iwt.2022-1069

摘要/Abstract

摘要：

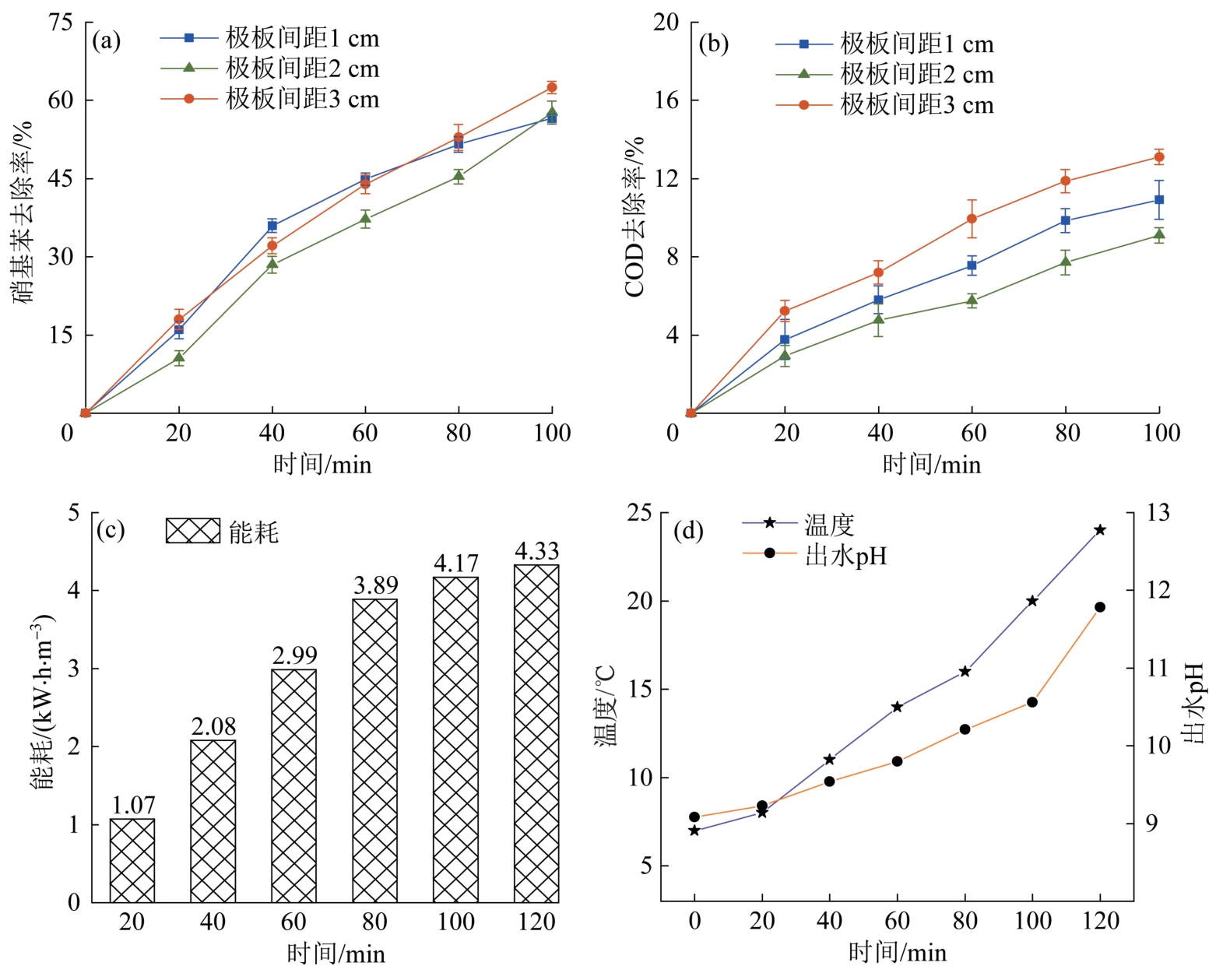

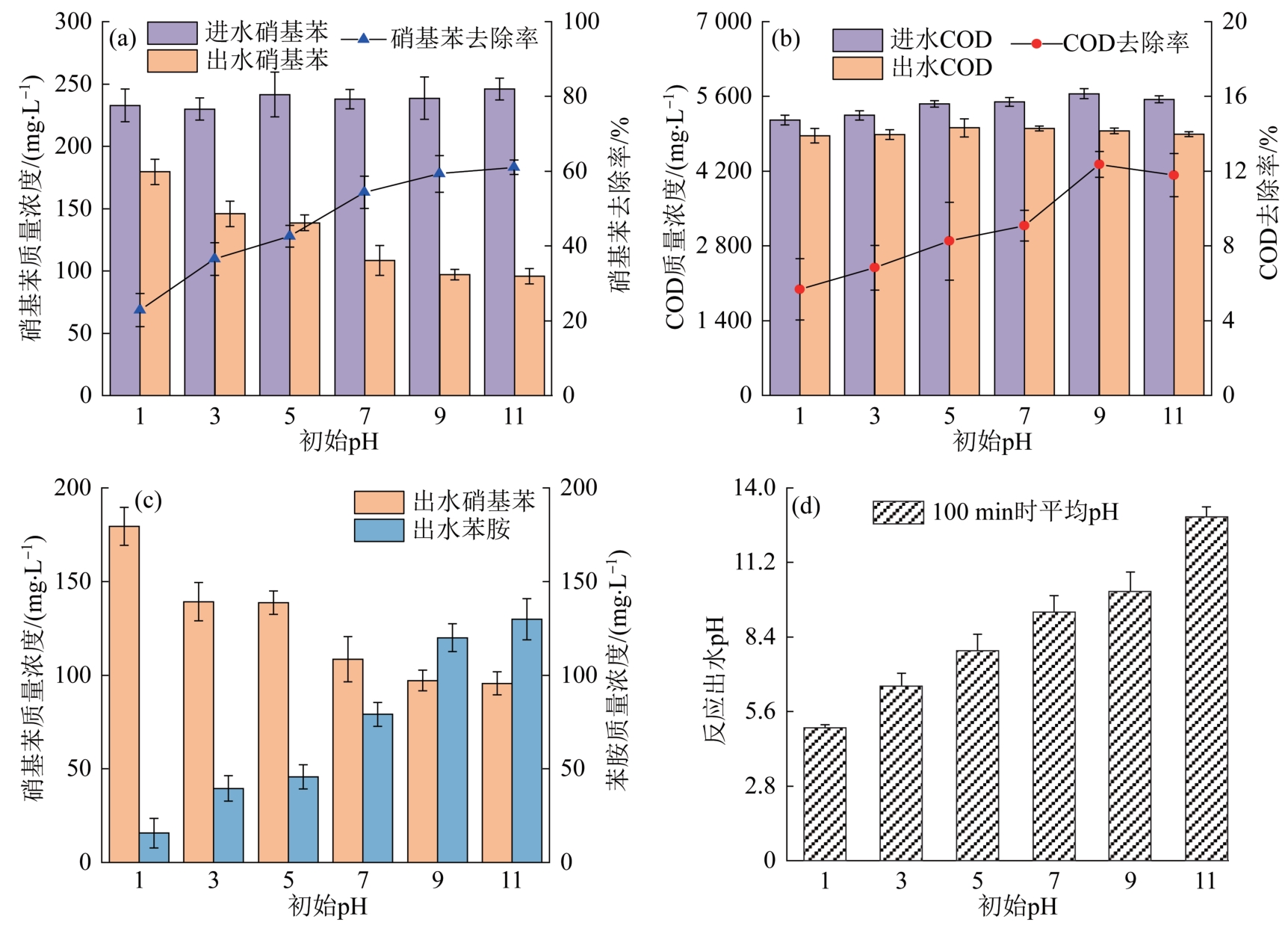

对兰州新区某化工厂高浓度硝基苯（NB）废水进行双铝电极电絮凝-气浮工艺处理，探讨了该工艺处理高浓度硝基苯废水的技术参数及硝基苯类有机物的降解过程。结果表明，在溶液初始pH为9、电流密度为10 mA/cm²、极板间距为3 cm、反应时间为100 min时，硝基苯和COD的平均去除率分别为60.34%和12.10%。通过气相色谱-质谱联用仪（GC-MS）分析反应前后废水中特征污染物的降解情况，发现电絮凝-气浮工艺对原水中硝基苯类和苯酚类有机物有着显著的去除效果，主要产物为苯胺类和偶氮苯类。电絮凝-气浮工艺虽不能实现高浓度硝基苯废水COD的大幅降低，但可实现硝基苯类有机物向可生化性较好的苯胺类有机物的有效转化，改变废水的可生物降解性能，为后续进一步处理提供有利条件。

关键词: 电絮凝-气浮工艺, 硝基苯, 苯胺, 化工废水

Abstract:

The high concentration nitrobenzene （NB） wastewater from a chemical plant in Lanzhou New Area was treated by double aluminum electrocoagulation-flotation process. The technical parameters of the process for treating high concentration nitrobenzene wastewater and the degradation mechanism of nitrobenzene organics were discussed. The results showed that the average removal rates of nitrobenzene and CODwere 60.34% and 12.10% respectively，with the condition of reaction time 100 min，the initial solution pH 9，the current density 10 mA/cm² and the plate spacing 3 cm. The degradation of organic pollutants such as nitrobenzene in wastewater before and after the reaction were analyzed by gas chromatography-mass spectrometry（GC-MS）. It was found that the electrocoagulation-flotation process had obvious removal effect on nitrobenzene and phenol organics in raw water，and the main products were anilines and azobenzenes. Although the electrocoagulation-flotation process could not achieve a significant COD reduction of high-concentration nitrobenzene wastewater，it could realize the effective conversion of nitrobenzene organics to aniline organics with good biodegradability，change the biodegradability of wastewater，and provide favorable conditions for subsequent further treatment.

Key words: electrocoagulation-flotation, nitrobenzene, aniline, chemical wastewater

中图分类号:

X703.1

张洋, 王宝山, 许亚兵, 汪光宗, 李鹏程, 张继成, 陈晓杰, 赵培宇. 电絮凝-气浮法处理高浓度硝基苯废水[J]. 工业水处理, 2023, 43(10): 79-87.

Yang ZHANG, Baoshan WANG, Yabing XU, Guangzong WANG, Pengcheng LI, Jicheng ZHANG, Xiaojie CHEN, Peiyu ZHAO. Treatment of high concentration nitrobenzene wastewater by electrocoagulation-flotation[J]. Industrial Water Treatment, 2023, 43(10): 79-87.

https://www.iwt.cn/CN/Y2023/V43/I10/79

图/表 7

参考文献 30

1	CHEN W S， LIU Yichen. Photocatalytic degradation of nitrobenzene in wastewater by persulfate integrated with Ag/Pb₃O₄ semiconductor under visible light irradiation［J］. Heliyon，2021，7（5）：e06984. doi:10.1016/j.heliyon.2021.e06984
2	YIN Weizhao， WU Jinhua， HUANG Weilin，et al. Enhanced nitrobenzene removal and column longevity by coupled abiotic and biotic processes in zero-valent iron column［J］. Chemical Engineering Journal，2015，259：417-423. doi:10.1016/j.cej.2014.08.040
3	刘洋，焦纬洲，刘有智. 超重力强化处理硝基苯类废水的研究进展［J］. 含能材料，2022，30（10）：1069-1080. doi:10.11943/CJEM2022197
	LIU Yang， JIAO Weizhou， LIU Youzhi. Research progress on enhanced treatment of nitrobenzene wastewater by high gravity［J］. Chinese Journal of Energetic Materials，2022，30（10）：1069-1080. doi:10.11943/CJEM2022197
4	王犇. 苯硝化生产硝基苯工艺危险性分析及爆炸事故热安全研究［D］. 青岛：青岛科技大学，2011. doi:10.7666/d.y2040021
	WANG Ben. Hazard analysis of nitrobenzene nitration process and study on thermal safety of explosion accident［D］. Qingdao：Qingdao University of Science & Technology，2011. doi:10.7666/d.y2040021
5	CHEN Miao， HUANG Xin， WANG Na，et al. Cu₂O nanoparticles modified BiO_2- _x nanosheets for efficient electrochemical reduction of nitrate-N and nitrobenzene from wastewater［J］. Separation and Purification Technology，2022，289：120728. doi:10.1016/j.seppur.2022.120728
6	AKTER S， SUHAN M B K， ISLAM M S. Recent advances and perspective of electrocoagulation in the treatment of wastewater：A review［J］. Environmental Nanotechnology，Monitoring & Management，2022，17：100643. doi:10.1016/j.enmm.2022.100643
7	武捷. 电絮凝法处理乳化油废水的试验研究［D］. 镇江：江苏大学，2016.
	WU Jie. Experimental study on treatment of emulsified oil wastewater by electrocoagulation［D］. Zhenjiang：Jiangsu University，2016.
8	张泽玺. 复合电场耦合微生物协同处理中药提取废水的实验研究［D］. 兰州：兰州交通大学，2021.
	ZHANG Zexi. Experimental study on synergistic treatment of traditional Chinese medicine extraction wastewater by composite electric field coupled with microorganisms［D］. Lanzhou：Lanzhou Jiatong University，2021.
9	龙炳清，曹植菁，杨代军. 电絮凝处理TNT酸性废水的研究［J］. 四川师范大学学报（自然科学版），2003，26（4）：404-406. doi:10.3969/j.issn.1001-8395.2003.04.021
	LONG Bingqing， CAO Zhijing， YANG Daijun. Study on treatment of TNT acid wastewater by electrocoagulation［J］. Journal of Sichuan Normal University（Natural Science），2003，26（4）：404-406. doi:10.3969/j.issn.1001-8395.2003.04.021
10	宋卫锋，林美强，倪亚明，等. DSA类电极催化降解硝基苯动力学及机理的研究［J］. 环境科学研究，2002，15（5）：10-13. doi:10.3321/j.issn:1001-6929.2002.05.003
	SONG Weifeng， LIN Meiqiang， NI Yaming，et al. Study on catalytic degradation kinetics and mechanism of nitrobenzene wastewater using DSA-type anodes［J］. Research of Environmental Sciences，2002，15（5）：10-13. doi:10.3321/j.issn:1001-6929.2002.05.003
11	刘宗，唐佳伟，张春晖，等. 电絮凝法去除水中微量叔丁醇的研究［J］. 中国环境科学，2021，41（1）：122-130. doi:10.3969/j.issn.1000-6923.2021.01.014
	LIU Zong， TANG Jiawei， ZHANG Chunhui，et al. Removal of trace tert-butyl alcohol（TBA） in aqueous solution by electrocoagulation［J］. China Environmental Science，2021，41（1）：122-130. doi:10.3969/j.issn.1000-6923.2021.01.014
12	陈聪聪，钱光磊，谢陈鑫，等. 双铝电极电絮凝处理高含氟地下水的影响因素及动力学分析［J］. 环境工程学报，2020，14（5）：1216-1223. doi:10.12030/j.cjee.201907180
	CHEN Congcong， QIAN Guanglei， XIE Chenxin，et al. Influencing factors and kinetics analysis of electrocoagulation with bipolar aluminum electrodes treating high fluorine groundwater［J］. Chinese Journal of Environmental Engineering，2020，14（5）：1216-1223. doi:10.12030/j.cjee.201907180
13	王金鑫，刘盛，肖安明，等. 电絮凝-气浮法去除水中聚乙烯颗粒研究［J］. 环境科学与技术，2021，44（9）：81-85.
	WANG Jinxin， LIU Sheng， XIAO Anming，et al. Removal of polyethylene particles in water by electrocoagulation-flotation［J］. Environmental Science & Technology，2021，44（9）：81-85.
14	徐海音，杨朝晖，曾光明，等. 基于实时控制的电絮凝-气浮处理重金属清淤尾水［J］. 中国环境科学，2016，36（3）：786-792. doi:10.3969/j.issn.1000-6923.2016.03.022
	XU Haiyin， YANG Zhaohui， ZENG Guangming，et al. Treatment of residual water from heavy metals contaminated sediment dredging by electro-coagulation-flotation based on real-time control strategy［J］. China Environmental Science，2016，36（3）：786-792. doi:10.3969/j.issn.1000-6923.2016.03.022
15	INGELSSON M， YASRI N， ROBERTS E P L. Electrode passivation，faradaic efficiency，and performance enhancement strategies in electrocoagulation：A review［J］. Water Research，2020，187：116433. doi:10.1016/j.watres.2020.116433
16	张浩，李诚，顾悦，等. 电絮凝法同步去除地下水中砷、锰、氟的效能及机理［J］. 工业水处理，2021，41（7）：121-125.
	ZHANG Hao， LI Cheng， GU Yue，et al. Performance and mechanism of simultaneous removal of arsenic，manganese and fluorine from groundwater by electro-flocculation［J］. Industrial Water Treatment，2021，41（7）：121-125.
17	刘兴，周少奇. 铁板电絮凝同时去除氟和镉［J］. 水处理技术，2019，45（5）：15-19.
	LIU Xing， ZHOU Shaoqi. Simultaneous removal of fluoride and cadmium by electrocoagulation using iron electrode［J］. Technology of Water Treatment，2019，45（5）：15-19.
18	张欣，张丽. 铝铁电极电絮凝法处理镀镉废水的研究［J］. 无机盐工业，2021，53（8）：87-90.
	ZHANG Xin， ZHANG Li. Study on the treatment of cadmium plating wastewater by electrocoagulation with Al-Fe electrode［J］. Inorganic Chemicals Industry，2021，53（8）：87-90.
19	田家宇，霍佳文，胡承志，等. 电絮凝处理腐殖酸过程中阳极钝化影响因素分析［J］. 环境工程学报，2022，16（6）：1789-1796. doi:10.12030/j.cjee.202202007
	TIAN Jiayu， HUO Jiawen， HU Chengzhi，et al. Influence factors of anode passivation during humic acid electrocoagulation treatment［J］. Chinese Journal of Environmental Engineering，2022，16（6）：1789-1796. doi:10.12030/j.cjee.202202007
20	葛阳洋. 水中几种含芳香环有机污染物的矿物吸附行为及催化还原作用［D］. 南京：南京农业大学，2016.
	GE Yangyang. Mineral adsorption behavior and catalytic reduction of several organic pollutants containing aromatic rings in water［D］. Nanjing：Nanjing Agricultural University，2016.
21	SONG Peipei， YANG Zhaohui， ZENG Guangming，et al. Electrocoagulation treatment of arsenic in wastewaters：A comprehensive review［J］. Chemical Engineering Journal，2017，317：707-725. doi:10.1016/j.cej.2017.02.086
22	马前，梅滨，顾学喜，等. 焦化厂生化出水电解脱色工艺及其机理的初步研究［J］. 环境污染治理技术与设备，2005（8）：18-22. doi:10.1007/s10971-005-6694-y
	MA Qian， MEI Bin， GU Xuexi，et al. Preliminary study on the electrolytic decoloration technology and its mechanism for coking-plant wastewater［J］. Techniques and Equipment for Environmental Pollution Control，2005（8）：18-22. doi:10.1007/s10971-005-6694-y
23	童志明，吴达，江南，等. 电絮凝法与电氧化法处理压裂返排液对比研究［J］. 石油机械，2021，49（8）：82-90.
	TONG Zhiming， WU Da， JIANG Nan，et al. Comparative study of electroflocculation and electrooxidation for treatment of fracturing backflow fluid［J］. China Petroleum Machinery，2021，49（8）：82-90.
24	何泽兴，史成香，陈志超，等. 质子交换膜电解水制氢技术的发展现状及展望［J］. 化工进展，2021，40（9）：4762-4773.
	HE Zexing， SHI Chengxiang， CHEN Zhichao，et al. Development status and prospects of proton exchange membrane water electrolysis［J］. Chemical Industry and Engineering Progress，2021，40（9）：4762-4773.
25	秦娜娜，查磊，李磊磊，等. 外电流直接电解法处理硝基苯废水的研究［J］. 水处理技术，2010，36（12）：117-121.
	QIN Nana， ZHA Lei， LI Leilei，et al. Direct electrolysis of nitrobenzene wastewater by outside current［J］. Technology of Water Treatment，2010，36（12）：117-121.
26	孙茜茜，付萍，李睿华，等. 硝基苯废水处理技术研究进展［J］. 工业水处理，2017，37（11）：1-5. doi:10.11894/1005-829x.2017.37(11).001
	SUN Qianqian， FU Ping， LI Ruihua，et al. Research progress in the treatment of nitrobenzene-containing wastewater［J］. Industrial Water Treatment，2017，37（11）：1-5. doi:10.11894/1005-829x.2017.37(11).001
27	王玉娥. 苯二胺合成工艺的研究［D］. 青岛：青岛科技大学，2017.
	WANG Yu’e. Study on synthesis technology of phenylenediamine［D］. Qingdao：Qingdao University of Science & Technology，2017.
28	潘海燕. 芳香族硝基化合物的还原研究［D］. 杭州：浙江工业大学，2011.
	PAN Haiyan. Study on reduction of aromatic nitro compounds［D］. Hangzhou：Zhejiang University of Technology，2011.
29	卢强. 涂层钛电极的制备及其降解废水中硝基苯的研究［D］. 南京：南京理工大学，2011.
	LU Qiang. Preparation of coated titanium electrode and its degradation of nitrobenzene in wastewater［D］. Nanjing：Nanjing University of Science and Technology，2011.
30	QIAO Jingjuan， JIAO Weizhou， LIU Youzhi. Degradation of nitrobenzene-containing wastewater by sequential nanoscale zero valent iron-persulfate process［J］. Green Energy & Environment，2021，6（6）：910-919. doi:10.1016/j.gee.2020.07.018

有机物	峰面积
有机物	电絮凝前	电絮凝后
苯酚	7 549 025.06	未检出
硝基苯	146 440 995.99	响应低
2-硝基苯酚	68 677 015.63	响应低
间二硝基苯	625 924 247.72	207 786 122.72
邻二硝基苯	23 393 069.36	未检出
3-硝基苯胺	17 387 458.25	27 034 510.77
4-硝基苯胺	8 822 393.07	3 100 000.86
苯胺	未检出	43 292 476.49
间苯二胺	未检出	35 335 716.68
2-硝基苯胺	未检出	6 227 933.23
氧化偶氮苯	未检出	3 034 729.78

有机物	峰面积
有机物	电絮凝前	电絮凝后
苯酚	7 549 025.06	未检出
硝基苯	146 440 995.99	响应低
2-硝基苯酚	68 677 015.63	响应低
间二硝基苯	625 924 247.72	207 786 122.72
邻二硝基苯	23 393 069.36	未检出
3-硝基苯胺	17 387 458.25	27 034 510.77
4-硝基苯胺	8 822 393.07	3 100 000.86
苯胺	未检出	43 292 476.49
间苯二胺	未检出	35 335 716.68
2-硝基苯胺	未检出	6 227 933.23
氧化偶氮苯	未检出	3 034 729.78

出峰时间/min	碎片峰m/z	相对分子质量	分子式	有机物名称
5.590	39、51、52、63、65、66、67、92、93	93	C₆H₇N	苯胺
6.728	30、39、50、51、65、74、77、78、93、123	123	C₆H₅NO₂	硝基苯
7.067	39、51、53、63、64、65、81、93、109、139	139	C₆H₅NO₃	2-硝基苯酚
8.287	52、53、54、65、80、81、107、108	108	C₆H₈N₂	间苯二胺
9.077	38、39、52、63、65、80、109、138	138	C₆H₆N₂O₂	2-硝基苯胺
9.487	30、50、63、64、74、75、76、92、122、168	168	C₆H₄N₂O₄	间二硝基苯
9.651	38、39、52、63、64、65、66、80、92、138	138	C₆H₆N₂O₂	3-硝基苯胺
10.369	39、52、63、64、65、66、80、108、138	138	C₆H₆N₂O₂	4-硝基苯胺
20.851	39、51、64、65、77、91、105、141、169、198	198	C₁₂H₁₀N₂O	氧化偶氮苯

出峰时间/min	碎片峰m/z	相对分子质量	分子式	有机物名称
5.590	39、51、52、63、65、66、67、92、93	93	C₆H₇N	苯胺
6.728	30、39、50、51、65、74、77、78、93、123	123	C₆H₅NO₂	硝基苯
7.067	39、51、53、63、64、65、81、93、109、139	139	C₆H₅NO₃	2-硝基苯酚
8.287	52、53、54、65、80、81、107、108	108	C₆H₈N₂	间苯二胺
9.077	38、39、52、63、65、80、109、138	138	C₆H₆N₂O₂	2-硝基苯胺
9.487	30、50、63、64、74、75、76、92、122、168	168	C₆H₄N₂O₄	间二硝基苯
9.651	38、39、52、63、64、65、66、80、92、138	138	C₆H₆N₂O₂	3-硝基苯胺
10.369	39、52、63、64、65、66、80、108、138	138	C₆H₆N₂O₂	4-硝基苯胺
20.851	39、51、64、65、77、91、105、141、169、198	198	C₁₂H₁₀N₂O	氧化偶氮苯
