电絮凝+微气泡臭氧氧化耦合工艺深度处理压裂废水

doi:10.19965/j.cnki.iwt.2022-1198

工业水处理 ›› 2023, Vol. 43 ›› Issue (12): 109-113. doi: 10.19965/j.cnki.iwt.2022-1198

电絮凝+微气泡臭氧氧化耦合工艺深度处理压裂废水

杨德敏¹^,²(), 张烨¹^,², 袁建梅¹^,³, 王益平⁴, 阚涛涛⁵

^1. 重庆地质矿产研究院，页岩气勘探开发国家地方联合工程研究中心，重庆 401120
^2. 重庆地质矿产研究院，自然资源部页岩气资源勘查重点实验室，重庆 401120
^3. 重庆华地资环科技有限公司，重庆 401120
^4. 中铁二院工程集团有限责任公司，四川成都 610031
^5. 中海油能源发展股份有限公司工程技术分公司，天津 300451

收稿日期:2023-09-16 出版日期:2023-12-20 发布日期:2024-01-11
作者简介:
杨德敏（1986— ），正高级工程师。E-mail：yangdemin8628@163.com。
基金资助:
重庆市自然科学基金面上项目(CSTC2020JCYJ-MSXM0128); 重庆市技术创新与应用发展重点研发项目(CSTB2022TIAD-KPX0196); 重庆市重点产业共性关键技术创新专项项目(CSTC2016ZDCY-ZD20001); 重庆市科研机构绩效激励引导专项项目(CSTC2022JXJL20012)

Advanced treatment of fracturing wastewater by electroflocculation hybrid with micro-bubble ozone oxidation process

Demin YANG¹^,²(), Ye ZHANG¹^,², Jianmei YUAN¹^,³, Yiping WANG⁴, Taotao KAN⁵

^1. National and Local Joint Engineering Research Center of Shale Gas Exploration and Development，Chongqing Institute of Geology and Mineral Resources，Chongqing 401120，China
^2. Key Laboratory of Shale Gas Exploration，Ministry of Natural Resources，Chongqing Institute of Geology and Mineral Resources，Chongqing 401120，China
^3. Chongqing Huadi Resources and Environmental Technology Co. ，Ltd. ，Chongqing 401120，China
^4. China Railway Eryuan Engineering Group Co. ，Ltd. ，Chengdu 610031，China
^5. CNOOC Energy Technology & Services Engineering Technology Co. ，Ltd. ，Tianjin 300451，China

Received:2023-09-16 Online:2023-12-20 Published:2024-01-11

摘要/Abstract

摘要：

采用电絮凝+微气泡臭氧氧化耦合工艺处理页岩气压裂废水，考察了不同工艺、初始pH、电流密度、臭氧投加量、反应时间等因素对压裂废水COD去除效果的影响。结果表明，电絮凝+微气泡臭氧氧化耦合工艺对页岩气压裂废水具有较好的处理效果，在初始pH为9.5、电流密度为15 mA/cm²、臭氧投加量为80 mg/L和反应时间为60 min最优反应条件下，压裂废水COD去除率可达到85.96%。电絮凝与微气泡臭氧氧化之间存在协同作用，碱性环境更有助于页岩气压裂废水的电絮凝耦合微气泡臭氧氧化处理，过高的电流密度将出现显著的浓差极化现象和导致絮凝体与悬浮颗粒失稳脱附，适当增加臭氧投加量将有利于加快电絮凝+微气泡臭氧氧化耦合体系中·OH的生成速率和产生量，提高废水处理效果。

关键词: 页岩气压裂废水, 电絮凝, 臭氧氧化, 耦合工艺, 协同作用

Abstract:

A hybrid process of electroflocculation and micro-bubble ozone oxidation was applied for the treatment of shale gas fracturing wastewater，and the influences of the different treatment processes，the initial pH，current density，ozone dosage，reaction time on the COD removal of fracturing wastewater treatment were investigated. The results showed that the hybrid process of electroflocculation and micro-bubble ozone oxidation had a good effect on the treatment of shale gas fracturing wastewater. The removal rate of COD had reached 85.96% under the initial pH 9.5，current density 15 mA/cm²，ozone dosage 80 mg/L，reaction time 60 min. There was a synergistic effect between electroflocculation and micro-bubble ozone oxidation. The alkaline environment was more conducive to the electroflocculation coupled micro-bubble ozone oxidation treatment of shale gas fracturing wastewater. A significant concentration polarization would lead to unstable desorption of flocs and suspended particles when the current density was excessive. An appropriate increase in ozone dosage would accelerate the formation rate and quantity of ·OH，and improve the wastewater treatment effect.

Key words: shale gas fracturing wastewater, electroflocculation, ozone oxidation, hybrid process, synergistic effect

中图分类号:

X703.1

杨德敏, 张烨, 袁建梅, 王益平, 阚涛涛. 电絮凝+微气泡臭氧氧化耦合工艺深度处理压裂废水[J]. 工业水处理, 2023, 43(12): 109-113.

Demin YANG, Ye ZHANG, Jianmei YUAN, Yiping WANG, Taotao KAN. Advanced treatment of fracturing wastewater by electroflocculation hybrid with micro-bubble ozone oxidation process[J]. Industrial Water Treatment, 2023, 43(12): 109-113.

https://www.iwt.cn/CN/Y2023/V43/I12/109

图/表 6

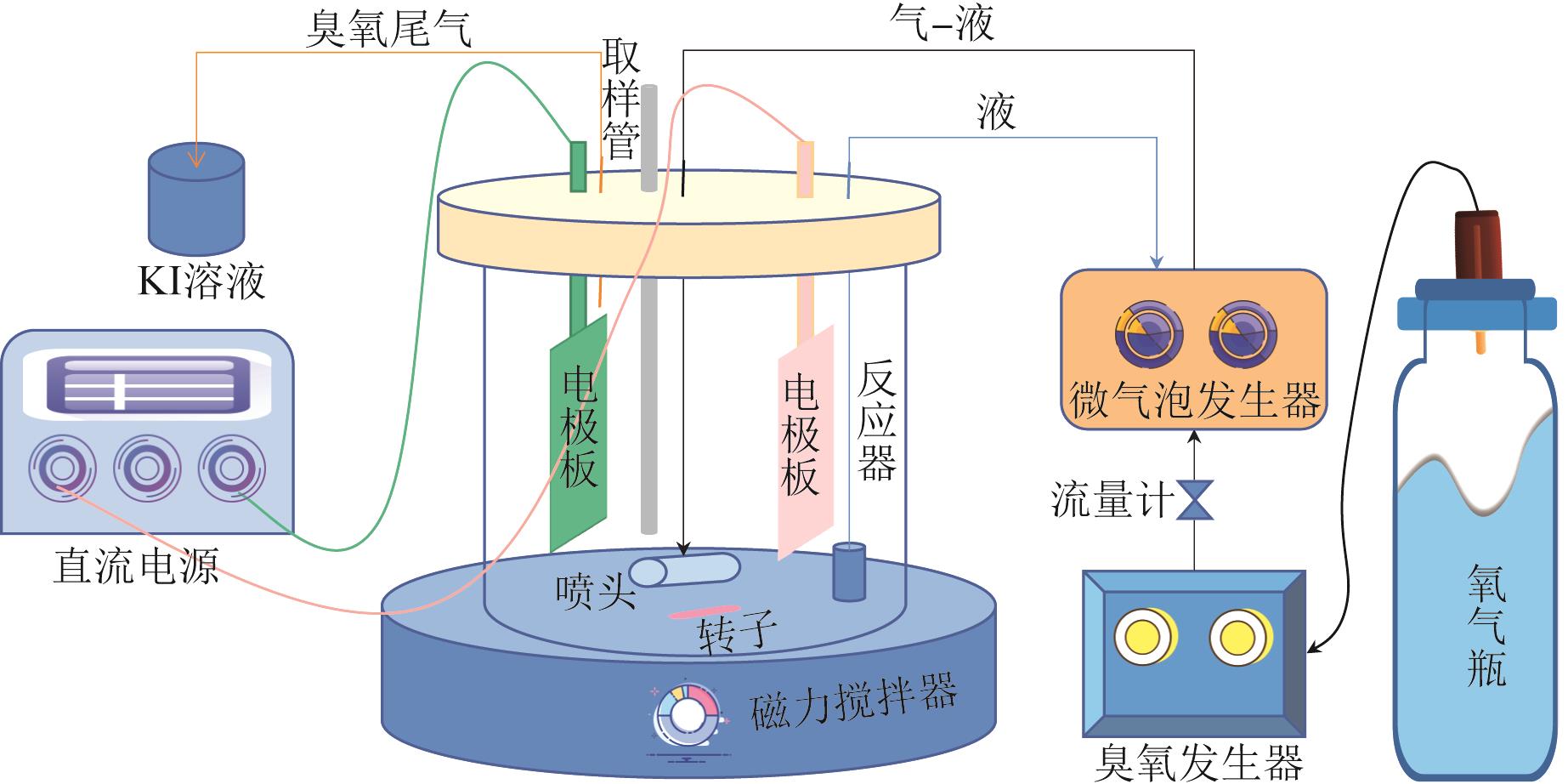

图1 电絮凝+微气泡臭氧氧化耦合处理实验装置

Fig.1 Experimental setup of electroflocculation coupled with micro-bubble ozone oxidation

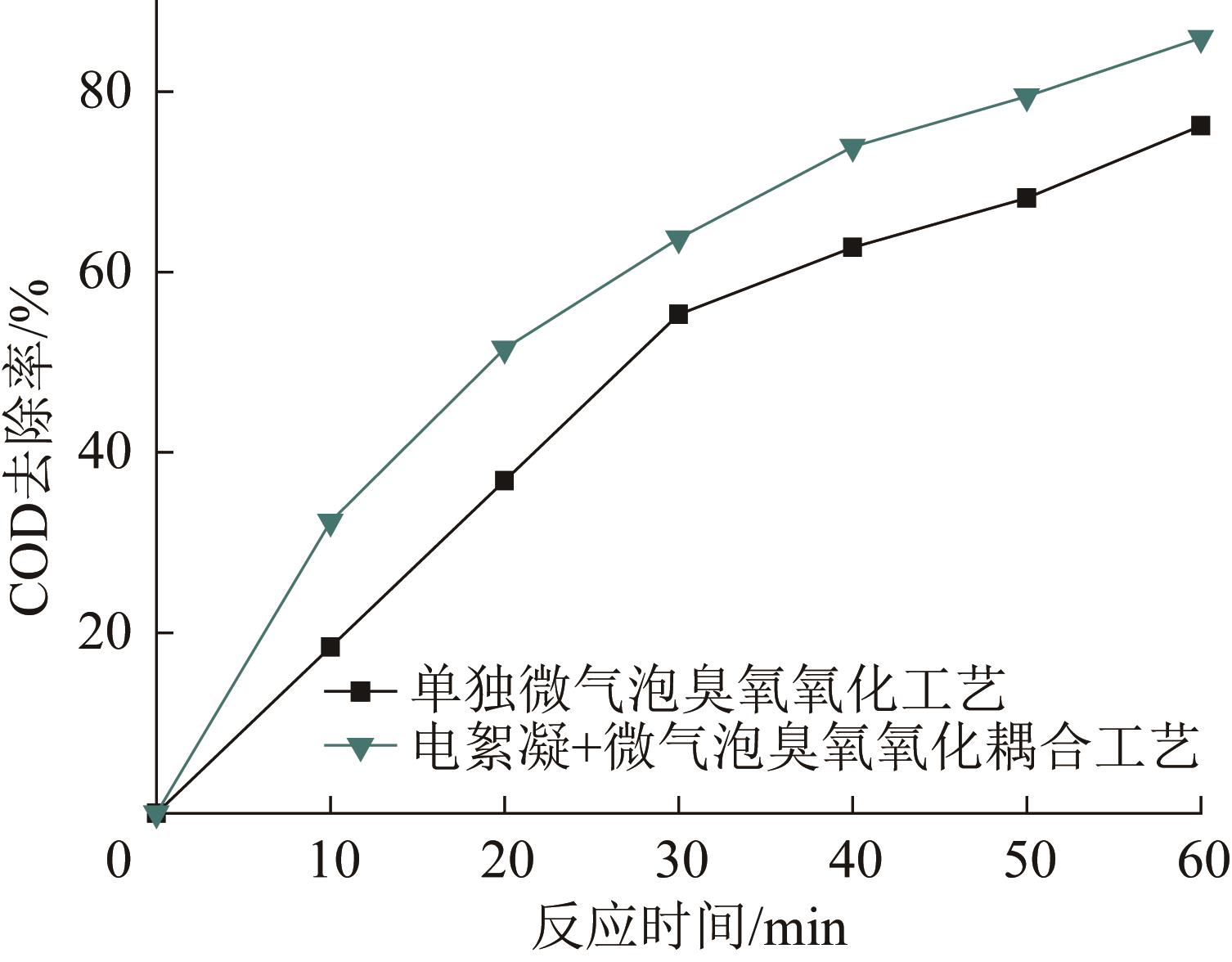

图2 不同工艺条件下的COD去除率

Fig.2 Removal rates of COD under the different treatment processes

图3 不同初始pH条件下的COD去除率

Fig.3 Removal rates of COD under the different initial pH conditions

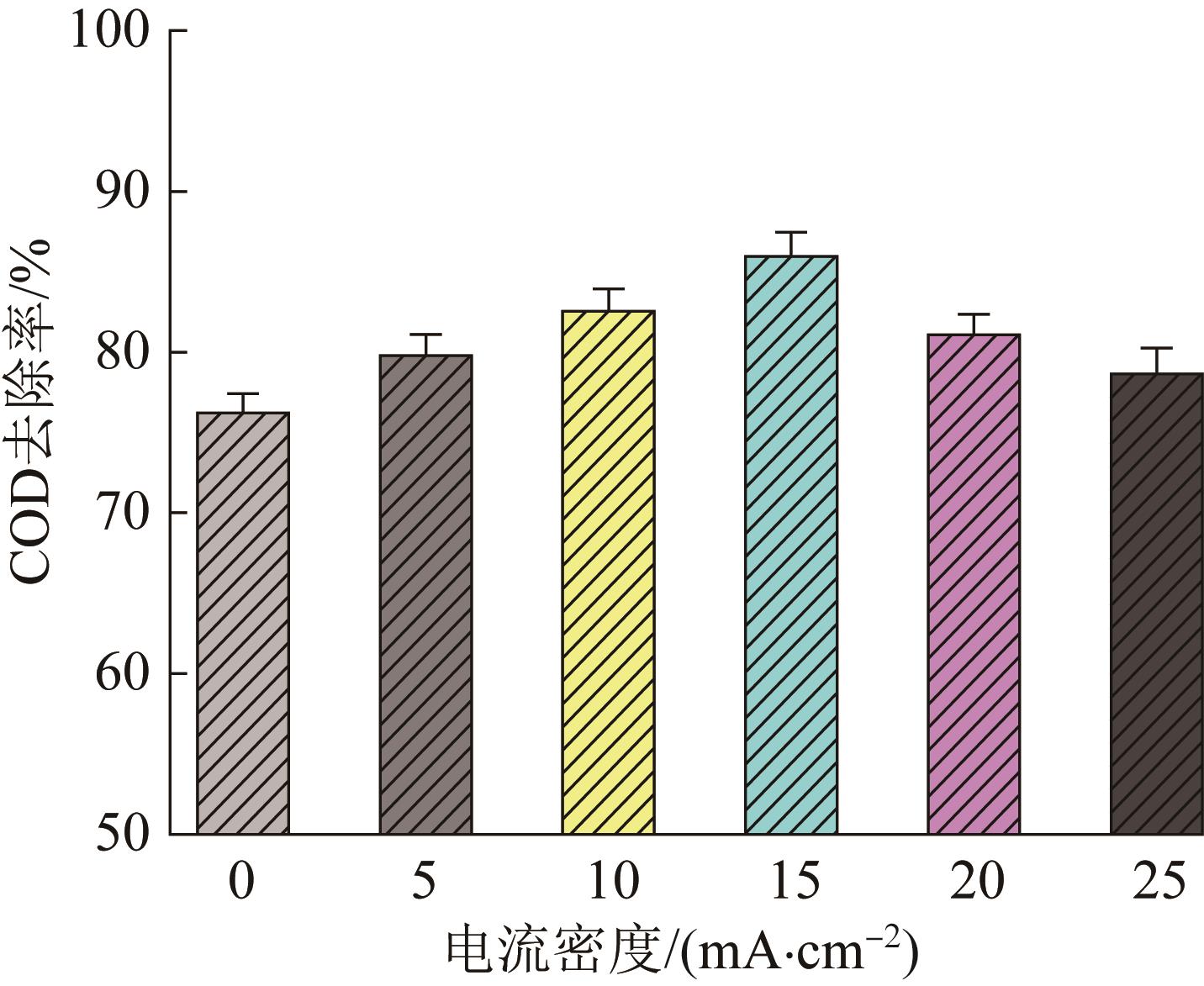

图4 不同电流密度下的COD去除率

Fig.4 Removal rates of COD under the different current densities

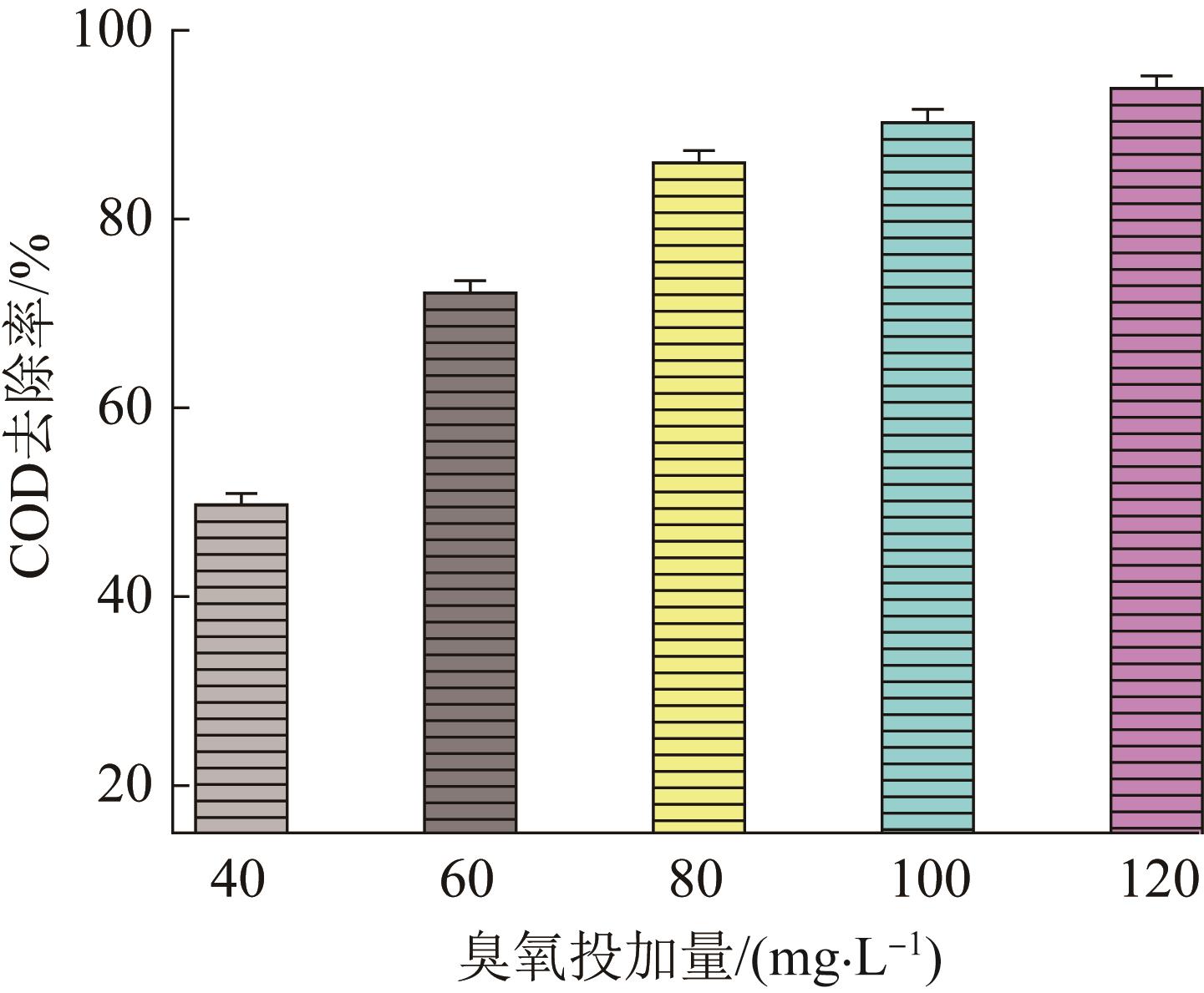

图5 不同臭氧投加量下COD去除率

Fig.5 Removal rates of COD under the different ozone dosages

图6 COD去除率随着反应时间的变化

Fig.6 COD removal rates under different reaction times
