某电厂循环冷却排污水达标排放方案设计与比较

doi:10.19965/j.cnki.iwt.2023-0121

摘要/Abstract

摘要：

针对某电厂的循环冷却系统排污水治理难题，提出了采用纳滤技术降低循环冷却系统排污水中含盐浓度和硫酸根浓度以满足地方环保标准实现达标排放的方案，并与采用反渗透技术的循环水旁路除盐处理方案进行了技术经济性比选。在方案比选中充分考量了2种方案对电厂脱硫废水零排放的影响，得出的结果表明经纳滤处理后达标排放的方案更具优势。

关键词: 循环冷却系统排污水, 达标排放, 纳滤, 反渗透

Abstract:

In view of the problem of circulating cooling system blow-down water treatment in a power plant，a scheme to reduce the salt content and sulfate concentration in the circulating cooling system blow-down water was proposed by using nano-filtration technology to meet the local environmental protection standards and realize the up-to-standard discharge. Moreover， a technical and economic comparison with the circulating water bypass desalination treatment scheme using reverse osmosis technology were made. The impact of the two schemes on the zero discharge of desulfurization waste water from the power plant were fully considered in the comparison and selection of the schemes. The result showed that the scheme of standard discharge after nano-filtration treatment had more advantages.

Key words: circulating cooling system blow-down water, up to standard discharge, nano-filtration technology

中图分类号:

TQ085

倪斌, 薛庆堂, 李洪峰, 韩松, 聂新辉, 诸慧. 某电厂循环冷却排污水达标排放方案设计与比较[J]. 工业水处理, 2024, 44(1): 213-218.

Bin NI, Qingtang XUE, Hongfeng LI, Song HAN, Xinhui NIE, Hui ZHU. Design and comparison of the up-to-standard discharge scheme for blow-down water of circulating cooling system in a power plant[J]. Industrial Water Treatment, 2024, 44(1): 213-218.

https://www.iwt.cn/CN/Y2024/V44/I1/213

图/表 9

参考文献 12

1	林勇，王正江，胡大龙，等. 某发电集团火电厂废水治理现状与对策［J］. 热力发电，2019，48（1）：77-83.
	LIN Yong， WANG Zhengjiang， HU Dalong，et al. Current situation and countermeasures of wastewater treatment in thermal power plant of a power generation group［J］. Thermal Power Generation，2019，48（1）：77-83.
2	马淑杰，朱黎阳，王雅慧. 我国高耗水工业行业节水现状分析及政策建议［J］. 中国资源综合利用，2017，35（2）：43-47. doi:10.3969/j.issn.1008-9500.2017.02.021
	MA Shujie， ZHU Liyang， WANG Yahui. Analysis and suggestions on water conservation of high water-intensive industries in China［J］. China Resources Comprehensive Utilization，2017，35（2）：43-47. doi:10.3969/j.issn.1008-9500.2017.02.021
3	李会鹏，许振华，张建华，等. 电厂循环水排污水混凝处理试验研究［J］. 应用能源技术，2020（10）：24-27． doi:10.3969/j.issn.1009-3230.2020.10.008
	LI Huipeng， XU Zhenhua， ZHANG Jianhua，et al. Experimental study on coagulation treatment of power plant circulating water and wastewater［J］. Applied Energy Technology，2020（10）：24-27． doi:10.3969/j.issn.1009-3230.2020.10.008
4	张江涛，董娟. 火力发电厂循环排污水处理回用技术的比较分析［J］. 水处理技术，2012，38（8）：124-127. doi:10.3969/j.issn.1000-3770.2012.08.033
	ZHANG Jiangtao， DONG Juan. Compare and analysis of recycling utilization technology of blow-down water from circulating water of fossil-fired power plant［J］. Technology of Water Treatment，2012，38（8）：124-127. doi:10.3969/j.issn.1000-3770.2012.08.033
5	GB/T 50050—2017 工业循环冷却水处理设计规范［S］.
6	GB/T 18916.1—2021 取水定额第1部分：火力发电［S］.
7	张行赫. 石灰深度处理在电厂中水回用中的应用［J］. 中国电力，2007，40（2）：40-42. doi:10.3969/j.issn.1004-9649.2007.02.010
	ZHANG Xinghe. Application of lime treatment in municipal wastewater reuse in power plants［J］. Electric Power，2007，40（2）：40-42. doi:10.3969/j.issn.1004-9649.2007.02.010
8	周至祥，段建中，薛建明. 火电厂湿法烟气脱硫技术手册［M］. 北京：中国电力出版社，2006：10-50．
9	GB 51284—2018 烟气脱硫工艺设计标准［S］.
10	段威，姚宣，王冬生. 燃煤电厂脱硫废水零排放技术对比及经济性分析［J］. 工业水处理，2021，41（3）：129-132. doi:10.11894/iwt.2020-0393
	DUAN Wei， YAO Xuan， WANG Dongsheng. Technical comparison and economic analysis of desulfurization wastewater zero discharge from coal-fired power plant［J］. Industrial Water Treatment，2021，41（3）：129-132. doi:10.11894/iwt.2020-0393
11	王晋权，赵周明，张志华. 低温余热闪蒸脱硫废水处理系统设计及应用［J］. 中国电力，2020，53（8）：151-157.
	WANG Jinquan， ZHAO Zhouming， ZHANG Zhihua. Design and application of desulfurization wastewater treatment system with low temperature flue gas residual heat flash［J］. Electric Power，2020，53（8）：151-157.
12	张江涛，曹红梅，李海燕，等. 火电厂脱硫废水浓缩技术研究进展［J］. 水处理技术，2022，48（10）：26-32．
	ZHANG Jiangtao， CAO Hongmei， LI Haiyan，et al. Research progress of desulfurization wastewater concentration technology in thermal power plant［J］. Technology of Water Treatment，2022，48（10）：26-32．

指标	数值	指标	数值
Ca²⁺/（mg·L^-1）	60.0	SiO₂/（mg·L^-1）	7.2
Mg²⁺/（mg·L^-1）	35.3	COD/（mg·L^-1）	2.6
Cl^-/（mg·L^-1）	94.6	电导率/（μS·cm^-1）	936.1
SO₄ ^2-/（mg·L^-1）	175.5	碳酸盐硬/（mmol·L^-1）	4.1
HCO₃ ^-/（mg·L^-1）	241.0	非碳酸盐硬/（mmol·L^-1）	1.9
CO₃ ^2-/（mg·L^-1）	6.4	酚酞碱度/（mmol·L^-1）	0.1
TDS/（mg·L^-1）	740.3	甲基橙碱度/（mmol·L^-1）	4.2
SS/（mg·L^-1）	17.1	pH	8.3

指标	数值	指标	数值
Ca²⁺/（mg·L^-1）	60.0	SiO₂/（mg·L^-1）	7.2
Mg²⁺/（mg·L^-1）	35.3	COD/（mg·L^-1）	2.6
Cl^-/（mg·L^-1）	94.6	电导率/（μS·cm^-1）	936.1
SO₄ ^2-/（mg·L^-1）	175.5	碳酸盐硬/（mmol·L^-1）	4.1
HCO₃ ^-/（mg·L^-1）	241.0	非碳酸盐硬/（mmol·L^-1）	1.9
CO₃ ^2-/（mg·L^-1）	6.4	酚酞碱度/（mmol·L^-1）	0.1
TDS/（mg·L^-1）	740.3	甲基橙碱度/（mmol·L^-1）	4.2
SS/（mg·L^-1）	17.1	pH	8.3

指标		钙硬+全碱度（以CaCO₃计）/（mg·L^-1）	补充水加入硫酸质量浓度/（mg·L^-1）	SO₄ ^2-/（mg·L^-1）	Cl^-/（mg·L^-1）	SO₄ ^2-+Cl^-/（mg·L^-1）	硅酸（以SiO₂计）/（mg·L^-1）	Mg²⁺×SiO₂（Mg²⁺以CaCO₃计）	COD/（mg·L^-1）	SS/（mg·L^-1）	TDS/（mg·L^-1）
黄河补水		570	—	175.5	94.6	270.1	7.2	1 059.0	2.6	17.1	740.3
浓缩倍率	2	1 100	9.8	370.2	189.2	559.4	14.4	4 236.0	5.2	34.2	1 475.4
	2.5	1 100	63.7	594.8	236.5	831.3	18.0	6 618.8	6.5	42.75	1 808.5
	3	1 100	99.6	819.3	283.8	1 103.1	21.6	9 531.0	7.8	51.3	2 141.6
	4	1 100	144.6	1 268.4	378.4	1 646.8	28.8	16 944.0	10.4	68.4	2 807.8
	4.5	1 100	159.5	1 493	425.7	1 918.7	32.4	21 444.8	11.7	76.9	3 140.9
	5	1 100	171.5	1 717.5	473.0	2 190.5	36.0	26 475.0	13.0	85.5	3 474.0
	5.5	1 100	181.3	1 942.1	520.3	2 462.4	39.6	32 034.8	14.3	94.1	3 807.1
	6	1 100	189.5	2 166.6	567.6	2 734.2	43.2	38 124.0	15.6	102.6	4 140.2
控制标准		1 100	—	—	1 000	2 500	175	50 000	150	200	—

指标		钙硬+全碱度（以CaCO₃计）/（mg·L^-1）	补充水加入硫酸质量浓度/（mg·L^-1）	SO₄ ^2-/（mg·L^-1）	Cl^-/（mg·L^-1）	SO₄ ^2-+Cl^-/（mg·L^-1）	硅酸（以SiO₂计）/（mg·L^-1）	Mg²⁺×SiO₂（Mg²⁺以CaCO₃计）	COD/（mg·L^-1）	SS/（mg·L^-1）	TDS/（mg·L^-1）
黄河补水		570	—	175.5	94.6	270.1	7.2	1 059.0	2.6	17.1	740.3
浓缩倍率	2	1 100	9.8	370.2	189.2	559.4	14.4	4 236.0	5.2	34.2	1 475.4
	2.5	1 100	63.7	594.8	236.5	831.3	18.0	6 618.8	6.5	42.75	1 808.5
	3	1 100	99.6	819.3	283.8	1 103.1	21.6	9 531.0	7.8	51.3	2 141.6
	4	1 100	144.6	1 268.4	378.4	1 646.8	28.8	16 944.0	10.4	68.4	2 807.8
	4.5	1 100	159.5	1 493	425.7	1 918.7	32.4	21 444.8	11.7	76.9	3 140.9
	5	1 100	171.5	1 717.5	473.0	2 190.5	36.0	26 475.0	13.0	85.5	3 474.0
	5.5	1 100	181.3	1 942.1	520.3	2 462.4	39.6	32 034.8	14.3	94.1	3 807.1
	6	1 100	189.5	2 166.6	567.6	2 734.2	43.2	38 124.0	15.6	102.6	4 140.2
控制标准		1 100	—	—	1 000	2 500	175	50 000	150	200	—

氯离子带入脱硫系统的途径	氯离子带出脱硫系统的途径
1）烟气带入。烟气中氯离子总量220.0 kg/h；2）工艺补充水带入。工艺补充水中氯离子总量71.1 kg/h	1）石膏带出。石膏中氯离子总量20.2 kg/h；2）脱硫废水带出。脱硫废水中氯离子总量270.9 kg/h

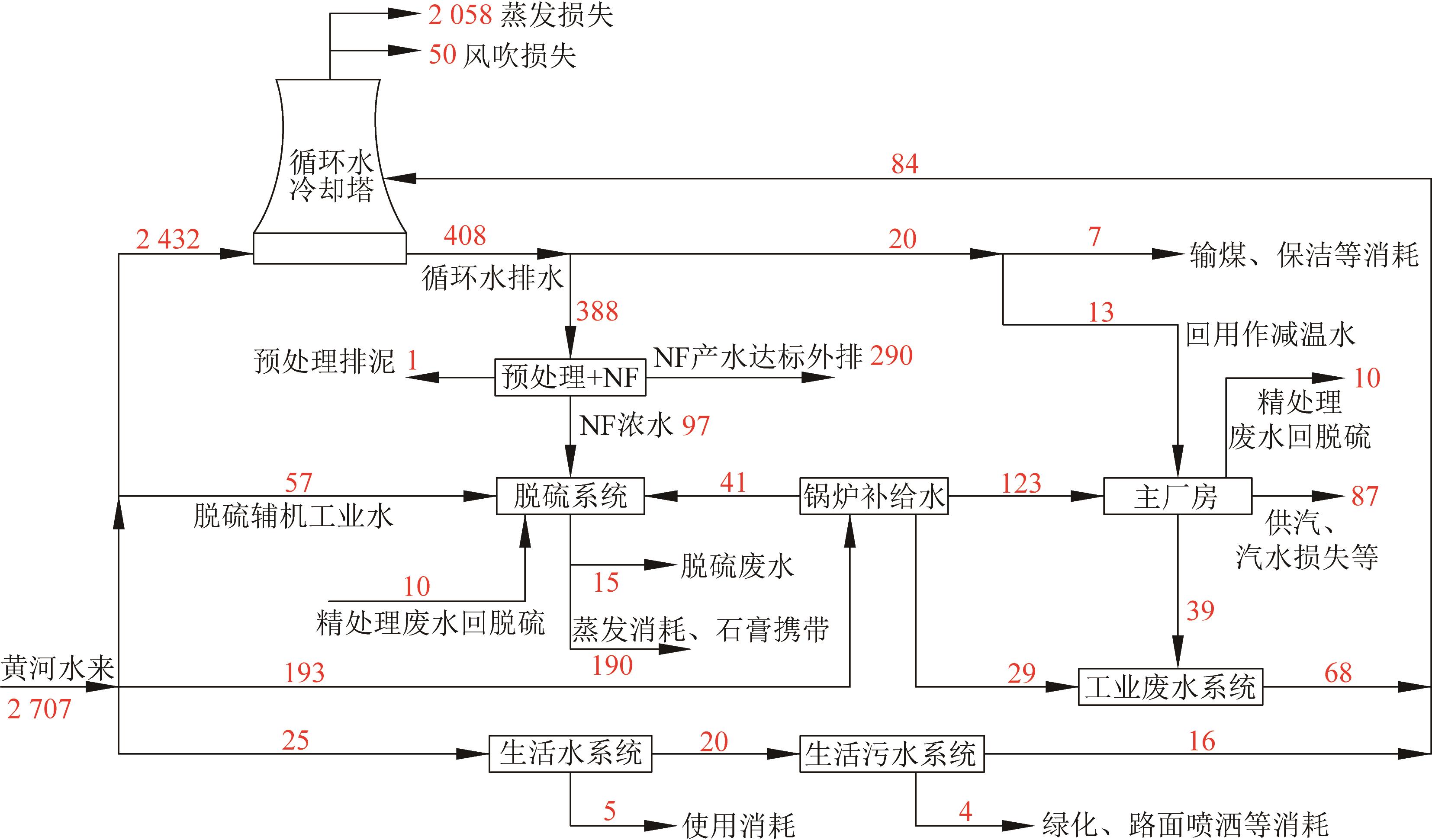

工艺水总量205.0 m³/h（346.6 mg/L），其组成包括：脱硫工业水回用57.0 m³/h（95.0 mg/L）、精处理废水10.0 m³/h（1 000.0 mg/L）、锅炉补给水废水41.0 m³/h（380.0 mg/L）、纳滤浓水97.0 m³/h（413.0 mg/L）
