基于两性离子的纳滤膜抗污染改性方法研究进展

doi:10.19965/j.cnki.iwt.2023-0161

摘要/Abstract

摘要：

纳滤膜对水中污染物的分离截留性能优异，膜污染控制和抗污染强化是该技术发展的研究热点。纳滤膜改性是强化纳滤膜抗污染性能的方法之一，基于两性离子材料的改性纳滤膜凭借两性离子材料静电作用与水分子结合的特性，在渗透性和抗污性方面表现优秀。系统综述了强化抗污染的两性离子纳滤膜的改性方法，包括涂覆法、接枝法、界面聚合法、自组装和共混掺杂法等，并阐释了各方法所制备纳滤膜的抗污效能和适用条件，最后对各改性方法做出了展望，以期为两性离子材料在纳滤膜改性和实际应用中的研究提供参考。

关键词: 纳滤膜, 改性, 两性离子, 膜污染

Abstract:

Nanofiltration membrane has excellent performance of separating and retaining pollutants in water. The nanofiltration membrane fouling control and anti-fouling enhancement are research focuses of its development. The modification of nanofiltration membrane is one of the methods to enhance the anti-fouling property of nanofiltration membrane. The modified nanofiltration membrane based on zwitterion materials has stronger permeability and anti-fouling by virtue of the characteristics of zwitterionic material’s electrostatic interaction and the combination with water. The modification methods of zwitterion nanofiltration membranes with enhanced anti-fouling including coating，grafting，interfacial polymerization，self-assembly and blending doping were systematically reviewed. The anti-fouling efficiency and applicable conditions of each modification method were illustrated. Finally，the modification methods based on zwitterion nanofiltration membranes were prospected. It was hoped to provide reference for the modification and practical application of zwitterionic materials in nanofiltration membranes.

Key words: nanofiltration membrane, modification, zwitterion, membrane fouling

中图分类号:

尹萌萌, 王禹翰, 张坤, 王冠, 徐维国, 王波. 基于两性离子的纳滤膜抗污染改性方法研究进展[J]. 工业水处理, 2024, 44(3): 37-44.

Mengmeng YIN, Yuhan WANG, Kun ZHANG, Guan WANG, Weiguo XU, Bo WANG. Research progress of anti-pollution modification of nanofiltration membranes based on zwitterion[J]. Industrial Water Treatment, 2024, 44(3): 37-44.

https://www.iwt.cn/CN/Y2024/V44/I3/37

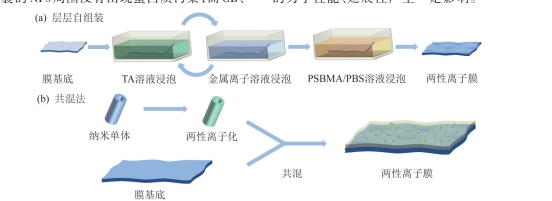

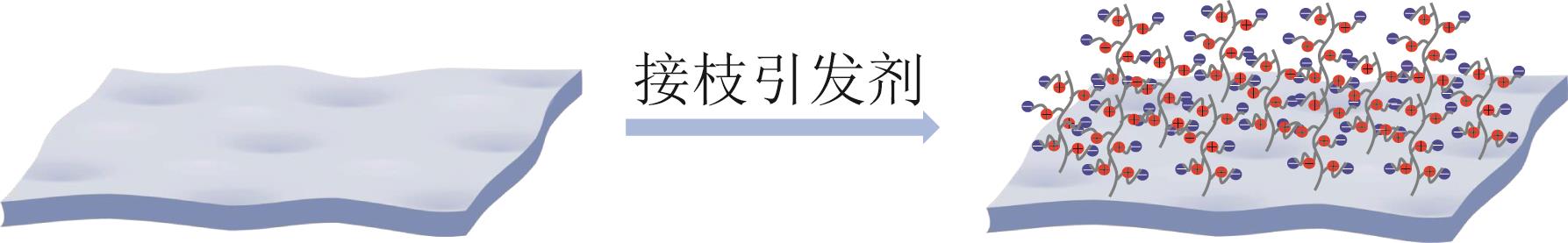

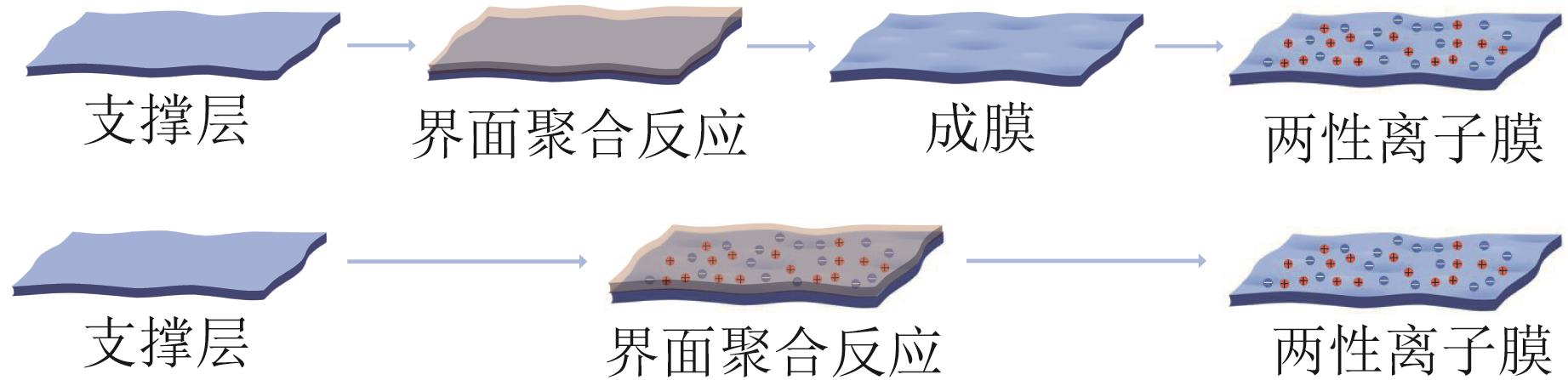

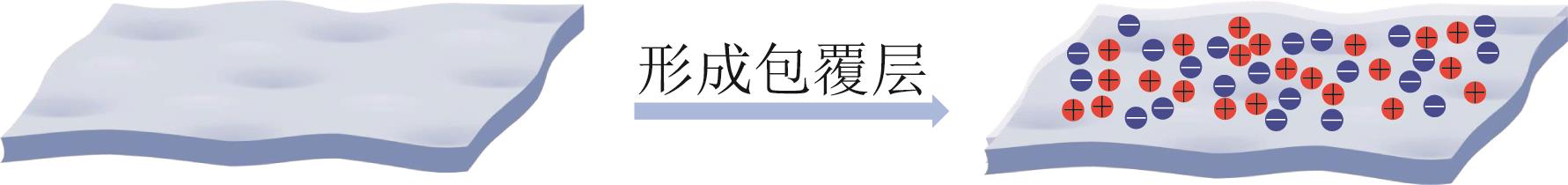

图/表 7

参考文献 52

1	李新冬，代武川，袁佳彬，等. 纳滤膜分离技术处理饮用水研究进展［J］. 应用化工，2018，47（8）：1767-1771. doi:10.3969/j.issn.1671-3206.2018.08.048
	LI Xindong， DAI Wuchuan， YUAN Jiabin，et al. The application of nanofiltration membrane technology in drinking water treatment［J］. Applied Chemical Industry，2018，47（8）：1767-1771. doi:10.3969/j.issn.1671-3206.2018.08.048
2	DU Yuchen， PRAMANIK B K， ZHANG Yang，et al. Recent advances in the theory and application of nanofiltration：A review［J］. Current Pollution Reports，2022，8（1）：51-80. doi:10.1007/s40726-021-00208-1
3	张贺，冯向东，徐浩然，等. 抗污染纳滤膜的制备及性能研究［J］. 水处理技术，2022，48（1）：85-88.
	ZHANG He， FENG Xiangdong， XU Haoran，et al. Preparation and performance of anti-fouling nanofiltration membrane［J］. Technology of Water Treatment，2022，48（1）：85-88.
4	YE Wenyuan， BERNSTEIN N J， LIN Jiuyang，et al. Theoretical and experimental study of organic fouling of loose nanofiltration membrane［J］. Journal of the Taiwan Institute of Chemical Engineers，2018，93：509-518. doi:10.1016/j.jtice.2018.08.029
5	郭驭，王小亻毛. 纳滤膜污染机理、表征及控制［J］. 给水排水，2017，53（9）：120-131. doi:10.3969/j.issn.1002-8471.2017.09.030
	GUO Yu， WANG Xiaotuo. Mechanism，characterization and control of nanofiltration membrane pollution［J］. Water & Wastewater Engineering，2017，53（9）：120-131. doi:10.3969/j.issn.1002-8471.2017.09.030
6	SAFFARIMIANDOAB F， YAVUZTURK GUL B， SENGUR TASDEMIR R，et al. A review on membrane fouling：Membrane modification［J］. Desalination and Water Treatment，2021，216：47-70. doi:10.5004/dwt.2021.26815
7	LAU S K， YONG Waifen. Recent progress of zwitterionic materials as antifouling membranes for ultrafiltration，nanofiltration，and reverse osmosis［J］. ACS Applied Polymer Materials，2021，3（9）：4390-4412. doi:10.1021/acsapm.1c00779
8	闫树鹏，张冲，吕华. 两性离子聚合物的研究进展［J］. 功能高分子学报，2020，33（1）：1-14. doi:10.14133/j.cnki.1008-9357.20181210001
	YAN Shupeng， ZHANG Chong， Hua LÜ. Advances in zwitterionic polymers［J］. Journal of Functional Polymers，2020，33（1）：1-14. doi:10.14133/j.cnki.1008-9357.20181210001
9	HE Mingrui， GAO Kang， ZHOU Linjie，et al. Zwitterionic materials for antifouling membrane surface construction［J］. Acta Biomaterialia，2016，40：142-152. doi:10.1016/j.actbio.2016.03.038
10	ZHANG Yanxian， LIU Yonglan， REN Baiping，et al. Fundamentals and applications of zwitterionic antifouling polymers［J］. Journal of Physics D：Applied Physics，2019，52（40）：403001. doi:10.1088/1361-6463/ab2cbc
11	ZHENG Liuchun， SUNDARAM H S， WEI Zhiyong，et al. Applications of zwitterionic polymers［J］. Reactive and Functional Polymers，2017，118：51-61. doi:10.1016/j.reactfunctpolym.2017.07.006
12	慈吉良，康宏亮，刘晨光，等. 两性离子聚合物的抗蛋白质吸附机理及其应用［J］. 化学进展，2015，27（9）：1198-1212.
	Jiliang CI， KANG Hongliang， LIU Chenguang，et al. Protein resistance adsorption mechanism and applications of zwitterionic polymers［J］. Progress in Chemistry，2015，27（9）：1198-1212.
13	SHAHKARAMIPOUR N， TRAN T， RAMANAN S，et al. Membranes with surface-enhanced antifouling properties for water purification［J］. Membranes，2017，7（1）：13. doi:10.3390/membranes7010013
14	NAGUMO R， SUZUKI R， MIYAKE T，et al. Molecular dynamics study of the correlation between the solvation structures and the antifouling properties of three types of betaine moieties［J］. Journal of Chemical Engineering of Japan，2017，50（5）：333-338. doi:10.1252/jcej.16we373
15	DING Junwen， LIANG Heng， ZHU Xuewu，et al. Surface modification of nanofiltration membranes with zwitterions to enhance antifouling properties during brackish water treatment：A new concept of a “buffer layer”［J］. Journal of Membrane Science，2021，637：119651. doi:10.1016/j.memsci.2021.119651
16	GONG Lu， XIANG Li， ZHANG Jiawen，et al. Interaction mechanisms of zwitterions with opposite dipoles in aqueous solutions［J］. Langmuir，2019，35（7）：2842-2853. doi:10.1021/acs.langmuir.8b04091
17	HUANG C J， CHU S H， WANG Linchuan，et al. Bioinspired zwitterionic surface coatings with robust photostability and fouling resistance［J］. ACS Applied Materials & Interfaces，2015，7（42）：23776-23786. doi:10.1021/acsami.5b08418
18	GU Zhengyang， YU Shuili， ZHU Junyong，et al. Incorporation of lysine-modified UiO-66 for the construction of thin-film nanocomposite nanofiltration membrane with enhanced water flux and salt selectivity［J］. Desalination，2020，493：114661. doi:10.1016/j.desal.2020.114661
19	LIU Qingsheng， LI Wenchen， WANG Hua，et al. Amino acid-based zwitterionic polymer surfaces highly resist long-term bacterial adhesion［J］. Langmuir，2016，32（31）：7866-7874. doi:10.1021/acs.langmuir.6b01329
20	SUN Yongli， ZONG Ying， YANG Na，et al. Surface hydrophilic modification of PVDF membranes based on tannin and zwitterionic substance towards effective oil-in-water emulsion separation［J］. Separation and Purification Technology，2020，234：116015. doi:10.1016/j.seppur.2019.116015
21	JI Yanli， GU Bingxin， AN Quanfu，et al. Recent advances in the fabrication of membranes containing “ion pairs” for nanofiltration processes［J］. Polymers，2017，9（12）：715. doi:10.3390/polym9120715
22	JI Yanli， AN Quanfu， ZHAO Qiang，et al. Novel composite nanofiltration membranes containing zwitterions with high permeate flux and improved anti-fouling performance［J］. Journal of Membrane Science，2012，390/391：243-253. doi:10.1016/j.memsci.2011.11.047
23	SHAFI H Z， WANG M， GLEASON K K，et al. Synthesis of surface-anchored stable zwitterionic films for inhibition of biofouling［J］. Materials Chemistry and Physics，2020，239：121971. doi:10.1016/j.matchemphys.2019.121971
24	张敏. 高通量、高选择性纳滤膜的构建与分离性能研究［D］. 天津：河北工业大学，2021.
	ZHANG Min. Construction and separation performance of high-throughput and high-selectivity nanofiltration membrane［D］. Tianjin：Hebei University of Technology，2021.
25	李遨. 高通量/抗污染聚酰胺纳滤膜的制备及其性能研究［D］. 杭州：浙江大学，2020.
	LI Ao. Fabrication and performance of high-penetration/antifouling polvamide nanofiltration membrane［D］. Hangzhou：Zhejiang University，2020.
26	ZHANG Dongyan， XIONG Shu， SHI Yusheng，et al. Antifouling enhancement of polyimide membrane by grafting DEDA-PS zwitterions［J］. Chemosphere，2018，198：30-39. doi:10.1016/j.chemosphere.2018.01.120
27	CLIL R， JIANG Zhongyi， RONI K，et al. Distinct antifouling mechanisms on different chain densities of zwitterionic polymers［J］. Molecules，2022，27（21）：7394. doi:10.3390/molecules27217394
28	NADIZADEH Z， MAHDAVI H. Grafting of zwitterion polymer on polyamide nanofiltration membranes via surface-initiated RAFT polymerization with improved antifouling properties as a new strategy［J］. Separation and Purification Technology，2021，254：117605. doi:10.1016/j.seppur.2020.117605
29	GUO Yaoshen， MI Yifang， JI Yanli，et al. One-step surface grafting method for preparing zwitterionic nanofiltation membrane via in situ introduction of initiator in interfacial polymerization［J］. ACS Applied Polymer Materials，2019，1（5）：1022-1033. doi:10.1021/acsapm.9b00059
30	GUO Yaoshen， WENG Xiaodan， WU Bin，et al. Construction of nonfouling nanofiltration membrane via introducing uniformly tunable zwitterionic layer［J］. Journal of Membrane Science，2019，583：152-162. doi:10.1016/j.memsci.2019.04.055
31	郝毅，沈舒苏，张懿元，等. 聚偏氟乙烯膜表面接枝改性的研究进展［J］. 膜科学与技术，2018，38（1）：122-128.
	HAO Yi， SHEN Shusu， ZHANG Yiyuan，et al. Research progress on surface grafting modifications of polyvinylidene fluoride membranes［J］. Membrane Science and Technology，2018，38（1）：122-128.
32	ANG M B M Y， LU Yunting， HUANG S H，et al. Surfactant-assisted interfacial polymerization for improving the performance of nanofiltration-like forward osmosis membranes［J］. Journal of Polymer Research，2022，29（3）：1-9. doi:10.1007/s10965-022-02942-6
33	CHIAO Y H， PATRA T， BELLE MARIE YAP ANG M，et al. Zwitterion co-polymer PEI-SBMA nanofiltration membrane modified by fast second interfacial polymerization［J］. Polymers，2020，12（2）：269. doi:10.3390/polym12020269
34	LI Shaolu， SHAN Xinyao， ZHAO Yuanfei，et al. Fabrication of a novel nanofiltration membrane with enhanced performance via interfacial polymerization through the incorporation of a new zwitterionic diamine monomer［J］. ACS Applied Materials & Interfaces，2019，11（45）：42846-42855. doi:10.1021/acsami.9b15811
35	YANG Liuqing， ZHANG Ximeng， MA Wen，et al. Trimethylamine N-oxide-derived zwitterionic polyamide thin-film composite nanofiltration membranes with enhanced anti-dye deposition ability for efficient dye separation and recovery［J］. Journal of Membrane Science，2023，665：121083. doi:10.1016/j.memsci.2022.121083
36	MI Yifang， ZHAO Fengyang， GUO Yaoshen，et al. Constructing zwitterionic surface of nanofiltration membrane for high flux and antifouling performance［J］. Journal of Membrane Science，2017，541：29-38. doi:10.1016/j.memsci.2017.06.091
37	路宽. 基于二次界面聚合制备紧密型复合纳滤膜及其性能研究［D］. 杭州：浙江理工大学，2018.
	LU Kuan. Study on the preparation and properties of tight composite nanofiltration membrane based on secondary interfacial polymerization［D］. Hangzhou：Zhejiang Sci-Tech University，2018.
38	包亚晴，黄李金鸿，李柳，等. 基于界面聚合法的纳滤膜性能优化研究进展［J］. 现代化工，2021，41（11）：28-33.
	BAO Yaqing， HUANG Lijinhong， LI Liu，et al. Research progress in performance optimization of nanofiltration membrane based on interfacial polymerization［J］. Modern Chemical Industry，2021，41（11）：28-33.
39	LIU Hengrao， LIU Guanhua， ZHANG Min，et al. Rapid preparation of Tannic acid（TA） based zwitterionic nanofiltration membrane via a multiple layer-by-layer（mLBL） assembly strategy for enhanced antifouling performance［J］. Separation and Purification Technology，2020，253：117519. doi:10.1016/j.seppur.2020.117519
40	DEBAYLE M， BALLOUL E， DEMBELE F，et al. Zwitterionic polymer ligands：An ideal surface coating to totally suppress protein-nanoparticle corona formation？［J］. Biomaterials，2019，219：119357. doi:10.1016/j.biomaterials.2019.119357
41	ZHU Junyong， TIAN Miaomiao， HOU Jingwei，et al. Surface zwitterionic functionalized graphene oxide for a novel loose nanofiltration membrane［J］. Journal of Materials Chemistry A，2016，4（5）：1980-1990. doi:10.1039/c5ta08024j
42	WANG Chongbin， LI Zhiyuan， CHEN Jianxin，et al. Influence of blending zwitterionic functionalized titanium nanotubes on flux and anti-fouling performance of polyamide nanofiltration membranes［J］. Journal of Materials Science，2018，53（14）：10499-10512. doi:10.1007/s10853-018-2288-2
43	YANG Liuqing， ZHANG Ximeng， RAHMATINEJAD J，et al. High performance loose nanofiltration membranes with enhanced fouling-resistance by rapid covalent co-deposition of dopamine and diamine-zwitterion［J］. Journal of Water Process Engineering，2023，51：103412. doi:10.1016/j.jwpe.2022.103412
44	LIN Yichen， CHAO Chimin， WANG D K，et al. Enhancing the antifouling properties of a PVDF membrane for protein separation by grafting branch-like zwitterions via a novel amphiphilic SMA-HEA linker［J］. Journal of Membrane Science，2021，624：119126. doi:10.1016/j.memsci.2021.119126
45	WANG Chongbin， FENG Yuanyuan， CHEN Jianxin，et al. Nanofiltration membrane based on graphene oxide crosslinked with zwitterion-functionalized polydopamine for improved performances［J］. Journal of the Taiwan Institute of Chemical Engineers，2020，110：153-162. doi:10.1016/j.jtice.2020.03.009
46	ZHAI Xiaofei， CHEN Bingqian， HE Yaoting，et al. A novel loose nanofiltration membrane with superior anti-biofouling performance prepared from zwitterion-grafted chitosan［J］. Journal of the Taiwan Institute of Chemical Engineers，2022，132：104191. doi:10.1016/j.jtice.2021.104191
47	WU Bin， WANG Naixin， SHEN Yue，et al. Inorganic salt regulated zwitterionic nanofiltration membranes for antibiotic/monovalent salt separation［J］. Journal of Membrane Science，2023，666：121144. doi:10.1016/j.memsci.2022.121144
48	XIA Daowei， ZHANG Mengxiao， TONG Congcong，et al. In-situ incorporating zwitterionic nanocellulose into polyamide nanofiltration membrane towards excellent perm-selectivity and antifouling performances［J］. Desalination，2022，521：115397. doi:10.1016/j.desal.2021.115397
49	MI Yifang， XU Gang， GUO Yaoshen，et al. Development of antifouling nanofiltration membrane with zwitterionic functionalized monomer for efficient dye/salt selective separation［J］. Journal of Membrane Science，2020，601：117795. doi:10.1016/j.memsci.2019.117795
50	BENGANI-LUTZ P， CONVERSE E， CEBE P，et al. Self-assembling zwitterionic copolymers as membrane selective layers with excellent fouling resistance：Effect of zwitterion chemistry［J］. ACS Applied Materials & Interfaces，2017，9（24）：20859-20872. doi:10.1021/acsami.7b04884
51	BI Qiuyan， ZHANG Chao， LIU Jiandong，et al. Positively charged zwitterion-carbon nitride functionalized nanofiltration membranes with excellent separation performance of Mg²⁺/Li⁺ and good antifouling properties［J］. Separation and Purification Technology，2021，257：117959. doi:10.1016/j.seppur.2020.117959
52	周超，吴东海，陆光华，等. 膜法水处理中膜污染的化学控制研究进展［J］. 工业水处理，2019，39（2）：6-10. doi:10.11894/1005-829x.2019.39(2).006
	ZHOU Chao， WU Donghai， LU Guanghua，et al. Research progress in the chemical control over membrane fouling in membrane water treatment［J］. Industrial Water Treatment，2019，39（2）：6-10. doi:10.11894/1005-829x.2019.39(2).006

支撑层/原膜	两性离子改性剂	制备方法	处理污染物/细菌	使用后通量下降率/%	清洗后通量回收率/%	抑菌率/%	参考文献
聚醚砜（PES）	3，3’-二氨基-N-甲基二丙胺（DNMA）	表面涂覆	BSA	28	99.1	—	〔43〕
聚偏氟乙烯（PVDF）	SBMA	表面接枝	BSA	—	≈100	—	〔44〕
氧化石墨烯/聚多巴胺/聚醚砜（GO/PDA/PES）	两性聚乙烯亚胺（Z-PEI）	表面接枝	腐殖酸	15	—	—	〔45〕
聚砜（PSF）	壳聚糖-聚甲基丙烯酸亚砜甜菜碱（CS-g-PSBMA）	表面接枝	大肠杆菌	—	—	99	〔46〕
聚苯乙烯（PS）	N-氨基乙基哌嗪丙烷磺酸盐（AEPPS）	界面聚合	BSA	6	97	—	〔47〕
PES	两性离子纤维素纳米纤维（Z-CNF）	界面聚合	BSA	8	90	—	〔48〕
PSF	3，3’-二氨基-N-甲基二丙胺（DNMA）	界面聚合	甲基蓝	10	94.8	—	〔49〕
PVDF	SBMA	自组装	BSA	18	≈100	—	〔50〕
PVDF	磺基甜菜碱-2-乙烯基吡啶（SB2VP）	自组装	BSA	32	92	—	〔50〕
PES	纳米石墨氮化碳（BHC-CN）	共混	BSA	—	≈100	—	〔51〕

支撑层/原膜	两性离子改性剂	制备方法	处理污染物/细菌	使用后通量下降率/%	清洗后通量回收率/%	抑菌率/%	参考文献
聚醚砜（PES）	3，3’-二氨基-N-甲基二丙胺（DNMA）	表面涂覆	BSA	28	99.1	—	〔43〕
聚偏氟乙烯（PVDF）	SBMA	表面接枝	BSA	—	≈100	—	〔44〕
氧化石墨烯/聚多巴胺/聚醚砜（GO/PDA/PES）	两性聚乙烯亚胺（Z-PEI）	表面接枝	腐殖酸	15	—	—	〔45〕
聚砜（PSF）	壳聚糖-聚甲基丙烯酸亚砜甜菜碱（CS-g-PSBMA）	表面接枝	大肠杆菌	—	—	99	〔46〕
聚苯乙烯（PS）	N-氨基乙基哌嗪丙烷磺酸盐（AEPPS）	界面聚合	BSA	6	97	—	〔47〕
PES	两性离子纤维素纳米纤维（Z-CNF）	界面聚合	BSA	8	90	—	〔48〕
PSF	3，3’-二氨基-N-甲基二丙胺（DNMA）	界面聚合	甲基蓝	10	94.8	—	〔49〕
PVDF	SBMA	自组装	BSA	18	≈100	—	〔50〕
PVDF	磺基甜菜碱-2-乙烯基吡啶（SB2VP）	自组装	BSA	32	92	—	〔50〕
PES	纳米石墨氮化碳（BHC-CN）	共混	BSA	—	≈100	—	〔51〕
