膜污染的光学监测技术研究进展

doi:10.19965/j.cnki.iwt.2023-0280

摘要/Abstract

摘要：

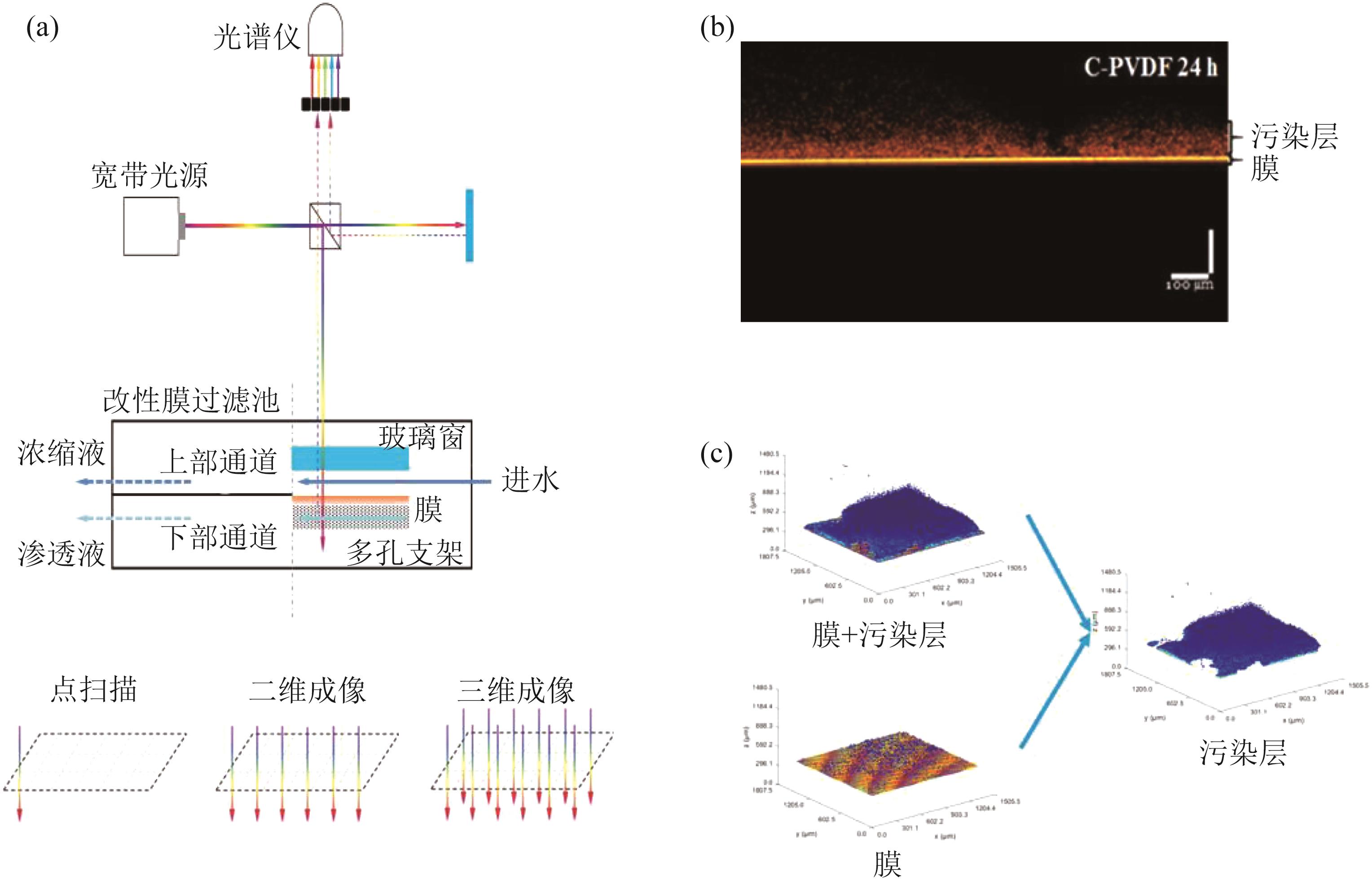

光学监测技术具备原位、快速、无损等优势，能够对膜污染进行实时在线监测，对于膜污染现象的深入理解和膜污染控制方法的优化具有重要意义。综述了近年来研究较多、发展较快的几类膜污染光学实时监测技术，包括穿透膜直接观察、光学相干断层扫描、激光共聚焦显微镜等显微成像技术，三维荧光光谱、拉曼光谱等分子光谱技术以及粒子图像测速技术，阐述了各技术的工作原理、衍生技术及在膜污染领域的典型应用，着重从监测区域和提供的膜污染信息等方面分析了其优缺点，并对未来光学监测技术的发展方向提出了展望，有助于推动其在实际膜法水处理工程中的应用。

关键词: 膜污染, 光学技术, 实时监测, 显微成像, 分子光谱

Abstract:

Optical monitoring technologies can be used to monitor membrane fouling in real-time and online with the in-situ, fast and nondestructive advantages, which are of great significance for the in-depth understanding of membrane fouling and the optimization of fouling control strategies. In this paper, several kinds of optical real-time monitoring technologies for membrane fouling that had been studied and developed rapidly in recent years were reviewed, including microscopic imaging techniques such as direct observation through membrane, optical coherence tomography and laser confocal microscopy, molecular spectroscopies such as excitation-emission matrix and Raman spectroscopy, and particle image velocimetry. The principles, the typical applications in fouling characterization of these techniques and the derivative techniques were described comprehensively, and the advantages and disadvantages of each technique were analyzed from the aspects of monitoring area and foulant information provided. Finally, the future development direction of the optical monitoring technologies was put forward, which would promote the application of these technologies in the membrane water treatment industries.

Key words: membrane fouling, optical technology, real-time monitoring, microscopic imaging, molecular spectroscopy

中图分类号:

P747+.6

任芝军, 白莹, 王秋稳, 韩金龙, 刘晓阳. 膜污染的光学监测技术研究进展[J]. 工业水处理, 2024, 44(4): 10-18.

Zhijun REN, Ying BAI, Qiuwen WANG, Jinlong HAN, Xiaoyang LIU. Research progress of optical monitoring technologies for membrane fouling[J]. Industrial Water Treatment, 2024, 44(4): 10-18.

https://www.iwt.cn/CN/Y2024/V44/I4/10

图/表 6

参考文献 56

1	郑思伟，栗鸿强，薛立波，等. 中国膜产业发展概况及市场分析［J］. 水处理技术，2021，47（2）：12-15.
	ZHENG Siwei， LI Hongqiang， XUE Libo，et al. Overview of membrane industry development and market analysis in China［J］. Technology of Water Treatment，2021，47（2）：12-15.
2	陈鹏，张绍青，张立秋，等. MBR中膜污染表征手段的研究进展［J］. 工业水处理，2021，41（8）：25-33.
	CHEN Peng， ZHANG Shaoqing， ZHANG Liqiu，et al. Research progress on characterization of membrane fouling in membrane bioreactors［J］. Industrial Water Treatment，2021，41（8）：25-33.
3	高继峰，张捍民，蒋涛，等. 膜生物反应器膜面滤饼层数学模型建立及表征方法研究进展［J］. 工业水处理，2012，32（3）：9-13. doi:10.11894/1005-829x.2012.32(3).9
	GAO Jifeng， ZHANG Hanmin， JIANG Tao，et al. Progress in the research on the establishment of mathematical model & characterization methods of the cake layer for membrane bioreactors［J］. Industrial Water Treatment，2012，32（3）：9-13. doi:10.11894/1005-829x.2012.32(3).9
4	TANUDJAJA H J， CHEW J W. Assessment of oil fouling by oil-membrane interaction energy analysis［J］. Journal of Membrane Science，2018，560：21-29. doi:10.1016/j.memsci.2018.05.008
5	TANUDJAJA H J， CHEW J W. Critical flux and fouling mechanism in cross flow microfiltration of oil emulsion：Effect of viscosity and bidispersity［J］. Separation and Purification Technology，2019，212：684-691. doi:10.1016/j.seppur.2018.11.083
6	TANUDJAJA H J， TARABARA V V， FANE A G，et al. Effect of cross-flow velocity，oil concentration and salinity on the critical flux of an oil-in-water emulsion in microfiltration［J］. Journal of Membrane Science，2017，530：11-19. doi:10.1016/j.memsci.2017.02.011
7	TANUDJAJA H J，PEE W， FANE A G，et al. Effect of spacer and crossflow velocity on the critical flux of bidisperse suspensions in microfiltration［J］. Journal of Membrane Science，2016，513：101-107. doi:10.1016/j.memsci.2016.04.040
8	LI H， FANE A G， COSTER H G L，et al. Observation of deposition and removal behaviour of submicron bacteria on the membrane surface during crossflow microfiltration［J］. Journal of Membrane Science，2003，217（1/2）：29-41. doi:10.1016/s0376-7388(03)00066-8
9	MARSELINA Y， LE-CLECH P， STUETZ R，et al. Detailed characterisation of fouling deposition and removal on a hollow fibre membrane by direct observation technique［J］. Desalination，2008，231（1/2/3）：3-11. doi:10.1016/j.desal.2007.11.033
10	MARSELINA Y， LE-CLECH P， STUETZ R M，et al. Characterisation of membrane fouling deposition and removal by direct observation technique［J］. Journal of Membrane Science，2009，341（1/2）：163-171. doi:10.1016/j.memsci.2009.06.001
11	VALENCIA A， LE-MEN C， ELLERO C，et al. Direct observation at the microscale of particle deposition during the first stage of the microfiltration process［J］. Journal of Membrane Science，2020，599：117823. doi:10.1016/j.memsci.2020.117823
12	LI Weiyi， LIU Xin， WANG Yining，et al. Analyzing the evolution of membrane fouling via a novel method based on 3D optical coherence tomography imaging［J］. Environmental Science & Technology，2016，50（13）：6930-6939. doi:10.1021/acs.est.6b00418
13	WEST S， WAGNER M， ENGELKE C，et al. Optical coherence tomography for the in situ three-dimensional visualization and quantification of feed spacer channel fouling in reverse osmosis membrane modules［J］. Journal of Membrane Science，2016，498：345-352. doi:10.1016/j.memsci.2015.09.047
14	FORTUNATO L， BUCS S， LINARES R V，et al. Spatially-resolved in-situ quantification of biofouling using optical coherence tomography（OCT） and 3D image analysis in a spacer filled channel［J］. Journal of Membrane Science，2017，524：673-681. doi:10.1016/j.memsci.2016.11.052
15	BAUER A， WAGNER M， SARAVIA F，et al. In situ monitoring and quantification of fouling development in membrane distillation by means of optical coherence tomography［J］. Journal of Membrane Science，2019，577：145-152. doi:10.1016/j.memsci.2019.02.006
16	WONG P W， GUO Jiaxin， KHANZADA N K，et al. In situ 3D fouling visualization of membrane distillation treating industrial textile wastewater by optical coherence tomography imaging［J］. Water Research，2021，205：117668. doi:10.1016/j.watres.2021.117668
17	GUO Jiaxin， WONG P W， DEKA B J，et al. Investigation of fouling mechanism in membrane distillation using in situ optical coherence tomography with green regeneration of fouled membrane［J］. Journal of Membrane Science，2022，641：119894. doi:10.1016/j.memsci.2021.119894
18	SHANG Wentao， SUN Feiyun， JIA Wei，et al. High-performance nanofiltration membrane structured with enhanced stripe nano-morphology［J］. Journal of Membrane Science，2020，600：117852. doi:10.1016/j.memsci.2020.117852
19	FORTUNATO L， LI M， CHENG Tuoyuan，et al. Cake layer characterization in Activated Sludge Membrane Bioreactors：Real-time analysis［J］. Journal of Membrane Science，2019，578：163-171. doi:10.1016/j.memsci.2019.02.026
20	AUMANN S， DONNER S， FISCHER J，et al. Optical coherence tomography（OCT）：Principle and technical realization［M］// High Resolution Imaging in Microscopy and Ophthalmology. Cham：Springer，2019：59-85. doi:10.1007/978-3-030-16638-0_3
21	BRANS G， VAN DINTHER A， ODUM B，et al. Transmission and fractionation of micro-sized particle suspensions［J］. Journal of Membrane Science，2007，290（1/2）：230-240. doi:10.1016/j.memsci.2006.12.045
22	KROMKAMP J， FABER F， SCHROEN K，et al. Effects of particle size segregation on crossflow microfiltration performance：Control mechanism for concentration polarisation and particle fractionation［J］. Journal of Membrane Science，2006，268（2）：189-197. doi:10.1016/j.memsci.2005.06.012
23	BEN H I， LAFFORGUE C， AYADI A，et al. In situ 3D characterization of monodispersed spherical particle deposition on microsieve using confocal laser scanning microscopy［J］. Journal of Membrane Science，2014，454：283-297. doi:10.1016/j.memsci.2013.12.003
24	DI Hongzhan， MARTIN G J O， SUN Qiang，et al. Detailed，real-time characterization of particle deposition during crossflow filtration as influenced by solution properties［J］. Journal of Membrane Science，2018，555：115-124. doi:10.1016/j.memsci.2018.03.021
25	HASSAN I BEN， LAFFORGUE C， AYADI A，et al. In situ 3D characterization of bidisperse cakes using confocal laser scanning microscopy［J］. Journal of Membrane Science，2014，466：103-113. doi:10.1016/j.memsci.2014.04.041
26	TOW E W，RAD B， KOSTECKI R. Biofouling of filtration membranes in wastewater reuse：In situ visualization with confocal laser scanning microscopy［J］. Journal of Membrane Science，2022，644：120019. doi:10.1016/j.memsci.2021.120019
27	KELLER P J， SCHMIDT A D， WITTBRODT J，et al. Reconstruction of zebrafish early embryonic development by scanned light sheet microscopy［J］. Science，2008，322（5904）：1065-1069. doi:10.1126/science.1162493
28	CHEN Lingling， ZHANG Yang， LI Renjian，et al. Light sheet fluorescence microscopy applied for in situ membrane fouling characterization：The microscopic events of hydrophilic membrane in resisting DEX fouling［J］. Water Research，2020，185：116240. doi:10.1016/j.watres.2020.116240
29	CHEN Lingling， ZHANG Yang， LI Renjian，et al. In situ visualization of combined membrane fouling behaviors using multi-color light sheet fluorescence imaging：A study with BSA and dextran mixture［J］. Journal of Membrane Science，2022，649：120385. doi:10.1016/j.memsci.2022.120385
30	CHEN Wei， QIAN Chen， ZHOU Kanggen，et al. Molecular spectroscopic characterization of membrane fouling：A critical review［J］. Chem，2018，4（7）：1492-1509. doi:10.1016/j.chempr.2018.03.011
31	BAGHOTH S A， SHARMA S K， AMY G L. Tracking natural organic matter（NOM） in a drinking water treatment plant using fluorescence excitation-emission matrices and PARAFAC［J］. Water Research，2011，45（2）：797-809. doi:10.1016/j.watres.2010.09.005
32	YU Huarong， WU Zijian， ZHANG Xiaolei，et al. Characterization of fluorescence foulants on ultrafiltration membrane using front-face excitation-emission matrix（FF-EEM） spectroscopy：Fouling evolution and mechanism analysis［J］. Water Research，2019，148：546-555. doi:10.1016/j.watres.2018.10.041
33	YAMAMURA H， DING Qing， WATANABE Y. Solid-phase fluorescence excitation emission matrix for in situ monitoring of membrane fouling during microfiltration using a polyvinylidene fluoride hollow fiber membrane［J］. Water Research，2019，164：114928. doi:10.1016/j.watres.2019.114928
34	DING Qing， OCHIAI K， YAMAMURA H. In situ and online monitoring of the chemical cleaning efficiency by solid-phase fluorescence excitation-emission matrix spectroscopy（SPF-EEM）［J］. Journal of Membrane Science，2020，611：118296. doi:10.1016/j.memsci.2020.118296
35	MENG Fangang， LIAO Baoqiang， LIANG Shuang，et al. Morphological visualization，componential characterization and microbiological identification of membrane fouling in membrane bioreactors（MBRs）［J］. Journal of Membrane Science，2010，361（1/2）：1-14. doi:10.1016/j.memsci.2010.06.006
36	VIRTANEN T， REINIKAINEN S P， KÖGLER M，et al. Real-time fouling monitoring with Raman spectroscopy［J］. Journal of Membrane Science，2017，525：312-319. doi:10.1016/j.memsci.2016.12.005
37	SUPEKAR O D， BROWN J J， GREENBERG A R，et al. Real-time detection of reverse-osmosis membrane scaling via Raman spectroscopy［J］. Industrial & Engineering Chemistry Research，2018，57（47）：16021-16026. doi:10.1021/acs.iecr.8b01272
38	PARK D J， SUPEKAR O D， GREENBERG A R，et al. Real-time monitoring of calcium sulfate scale removal from RO desalination membranes using Raman spectroscopy［J］. Desalination，2021，497：114736. doi:10.1016/j.desal.2020.114736
39	SUPEKAR O D， PARK D J， GREENBERG A R，et al. Real-time detection of early-stage calcium sulfate and calcium carbonate scaling using Raman spectroscopy［J］. Journal of Membrane Science，2020，596：117603. doi:10.1016/j.memsci.2019.117603
40	TANG Juan， JIA Hui， MU Situ，et al. Characterizing synergistic effect of coagulant aid and membrane fouling during coagulation-ultrafiltration via in situ Raman spectroscopy and electrochemical impedance spectroscopy［J］. Water Research，2020，172：115477. doi:10.1016/j.watres.2020.115477
41	KÖGLER M， ZHANG Bifeng， CUI Li，et al. Real-time Raman based approach for identification of biofouling［J］. Sensors and Actuators B：Chemical，2016，230：411-421. doi:10.1016/j.snb.2016.02.079
42	DUMONT E， DE BLEYE C， RADEMAKER G，et al. Development of a prototype device for near real-time surface-enhanced Raman scattering monitoring of biological samples［J］. Talanta，2021，224：121866. doi:10.1016/j.talanta.2020.121866
43	冯旺聪，郑士琴. 粒子图像测速（PIV）技术的发展［J］. 仪器仪表用户，2003，10（6）：1-3. doi:10.3969/j.issn.1671-1041.2003.06.001
	FENG Wangcong， ZHENG Shiqin. The development of particle image velocimetry［J］. Electronics Instrumentation Customer，2003，10（6）：1-3. doi:10.3969/j.issn.1671-1041.2003.06.001
44	YEO A P S， LAW A W K， FANE A G. Factors affecting the performance of a submerged hollow fiber bundle［J］. Journal of Membrane Science，2006，280（1/2）：969-982. doi:10.1016/j.memsci.2006.03.029
45	YEO A P S， LAW A W K， FANE A G. The relationship between performance of submerged hollow fibers and bubble-induced phenomena examined by particle image velocimetry［J］. Journal of Membrane Science，2007，304（1/2）：125-137. doi:10.1016/j.memsci.2007.07.039
46	LI Tian， LAW A W K， CETIN M，et al. Fouling control of submerged hollow fibre membranes by vibrations［J］. Journal of Membrane Science，2013，427：230-239. doi:10.1016/j.memsci.2012.09.031
47	LIU Xuefei， WANG Yuan， WAITE T D，et al. Numerical simulation of bubble induced shear in membrane bioreactors：Effects of mixed liquor rheology and membrane configuration［J］. Water Research，2015，75：131-145. doi:10.1016/j.watres.2015.02.009
48	LIU Xuefei， WANG Yuan， WAITE T D，et al. Numerical simulations of impact of membrane module design variables on aeration patterns in membrane bioreactors［J］. Journal of Membrane Science，2016，520：201-213. doi:10.1016/j.memsci.2016.07.011
49	XIE Xiaomin， LE MEN C， DIETRICH N，et al. Local hydrodynamic investigation by PIV and CFD within a Dynamic filtration unit under laminar flow［J］. Separation and Purification Technology，2018，198：38-51. doi:10.1016/j.seppur.2017.04.009
50	REY C， HENGL N， BAUP S，et al. Velocity，stress and concentration fields revealed by micro-PIV and SAXS within concentration polarization layers during cross-flow ultrafiltration of colloidal Laponite clay suspensions［J］. Journal of Membrane Science，2019，578：69-84. doi:10.1016/j.memsci.2019.02.019
51	REY C， HENGL N， BAUP S，et al. Structure，rheological behavior，and in situ local flow fields of cellulose nanocrystal dispersions during cross-flow ultrafiltration［J］. ACS Sustainable Chemistry & Engineering，2019，7（12）：10679-10689. doi:10.1021/acssuschemeng.9b01333
52	SIM L N， FANE A G. Advanced monitoring of membrane fouling and control strategies［M］// Comprehensive Membrane Science and Engineering， Amsterdam：Elsevier，2017：72-103. doi:10.1016/b978-0-12-409547-2.12226-7
53	WANG Yanni， MA Gehua， GAO Guangzhi，et al. Bioimaging of dissolvable microneedle arrays：Challenges and opportunities［J］. Research，2022，2022：9758491. doi:10.34133/2022/9758491
54	CHEN V， LI H， FANE A G. Non-invasive observation of synthetic membrane processes：A review of methods［J］. Journal of Membrane Science，2004，241（1）：23-44. doi:10.1016/j.memsci.2004.04.029
55	LI Xianhui， MO Y， LI Jianxin，et al. In situ monitoring techniques for membrane fouling and local filtration characteristics in hollow fiber membrane processes：A critical review［J］. Journal of Membrane Science，2017，528：187-200. doi:10.1016/j.memsci.2017.01.030
56	RUDOLPH G， VIRTANEN T， FERRANDO M，et al. A review of in situ real-time monitoring techniques for membrane fouling in the biotechnology，biorefinery and food sectors［J］. Journal of Membrane Science，2019，588：117221. doi:10.1016/j.memsci.2019.117221

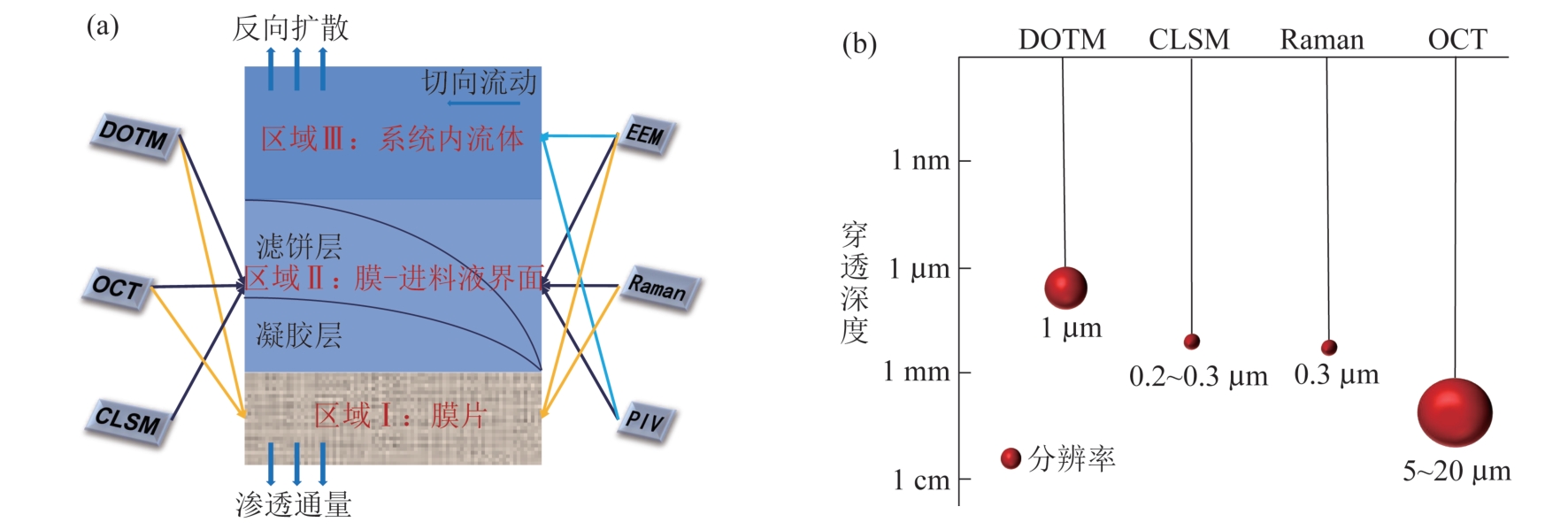

检测技术	污染物类型	能否区分污染物成分	信息类型	膜片类型
DOTM	≥1 μm的大颗粒污染物	否	空间分布、厚度	平板膜、中空纤维膜、管状膜
OCT	所有类型污染物	否	空间分布、厚度	平板膜、中空纤维膜
CLSM	可荧光标记或者具有自发荧光的污染物（蛋白质、多糖等有机污染物和微生物细胞）	能	组成成分、空间分布、厚度、浓度	平板膜、中空纤维膜、管式膜
EEM	荧光有机污染物	能	组成成分、浓度	平板膜、中空纤维膜

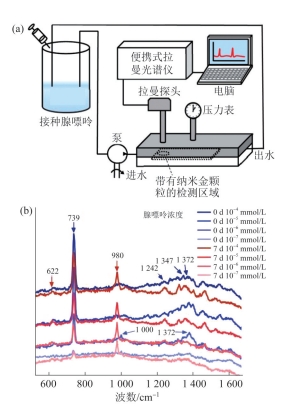

拉曼光谱	具有拉曼活性基团且无荧光的污染物（大部分有机、无机和生物污染物）	能	组成成分、空间分布、厚度、浓度	平板膜
PIV	流体	否	速度、剪切力等	平板膜、中空纤维膜

检测技术	污染物类型	能否区分污染物成分	信息类型	膜片类型
DOTM	≥1 μm的大颗粒污染物	否	空间分布、厚度	平板膜、中空纤维膜、管状膜
OCT	所有类型污染物	否	空间分布、厚度	平板膜、中空纤维膜
CLSM	可荧光标记或者具有自发荧光的污染物（蛋白质、多糖等有机污染物和微生物细胞）	能	组成成分、空间分布、厚度、浓度	平板膜、中空纤维膜、管式膜
EEM	荧光有机污染物	能	组成成分、浓度	平板膜、中空纤维膜
拉曼光谱	具有拉曼活性基团且无荧光的污染物（大部分有机、无机和生物污染物）	能	组成成分、空间分布、厚度、浓度	平板膜
PIV	流体	否	速度、剪切力等	平板膜、中空纤维膜

检测技术	优点	局限
DOTM	装置简单，成本低	需要透明膜和相对透明的溶液，仅适用于较大尺寸分子，无法区分污染物类型
OCT	适用于高浊度进水，可进行大面积监测（mm²）	空间分辨率低，无法区分污染物类型
CLSM	高灵敏度和空间分辨率，能够区分蛋白质、多糖、微生物等有机和生物污染物	需进行荧光标记，价格昂贵，且荧光标记较多时，各标记物信号易互相干扰，大分子荧光标记物还会导致膜污染
EEM	速度快、灵敏度高、易于数据采集	仅能检测到荧光有机污染物信息
拉曼光谱	高空间分辨率，能够同时对无机、有机和生物污染物进行定性、定量分析	灵敏度低，荧光干扰
PIV	获得流体流动信息	需要示踪粒子且数据处理复杂

检测技术	优点	局限
DOTM	装置简单，成本低	需要透明膜和相对透明的溶液，仅适用于较大尺寸分子，无法区分污染物类型
OCT	适用于高浊度进水，可进行大面积监测（mm²）	空间分辨率低，无法区分污染物类型
CLSM	高灵敏度和空间分辨率，能够区分蛋白质、多糖、微生物等有机和生物污染物	需进行荧光标记，价格昂贵，且荧光标记较多时，各标记物信号易互相干扰，大分子荧光标记物还会导致膜污染
EEM	速度快、灵敏度高、易于数据采集	仅能检测到荧光有机污染物信息
拉曼光谱	高空间分辨率，能够同时对无机、有机和生物污染物进行定性、定量分析	灵敏度低，荧光干扰
PIV	获得流体流动信息	需要示踪粒子且数据处理复杂
