膜组合工艺处理含铁填埋场渗滤液及膜污染分析

doi:10.19965/j.cnki.iwt.2022-0771

摘要/Abstract

关键词: 填埋场, 渗滤液, 膜分离, 铁, 膜污染

Key words: landfill, leachate, membrane separation, iron, membrane fouling

中图分类号:

X703.1

方艺民, 齐鸣, 学贤, 邵兰燕, 王少东. 膜组合工艺处理含铁填埋场渗滤液及膜污染分析[J]. 工业水处理, 2023, 43(7): 177-184.

Yimin FANG, Ming QI, Xian XUE, Lanyan SHAO, Shaodong WANG. Treatment of iron containing landfill leachate and membrane fouling analysis by membrane combined process[J]. Industrial Water Treatment, 2023, 43(7): 177-184.

https://www.iwt.cn/CN/Y2023/V43/I7/177

图/表 13

表1 渗滤液雨季/旱季基本水质参数

Table 1 Basic water quality parameters of leachate in rainy season/dry season

水样

电导率/

（mS·cm^-1）

COD/

（mg·L^-1）

氨氮/

（mg·L^-1）

总硬度/

（mg·L^-1）

Ca²⁺/

（mg·L^-1）

Mg²⁺/

（mg·L^-1）

总碱度/

（mg·L^-1）

总铁/

（mg·L^-1）

总悬浮物/

（mg·L^-1）

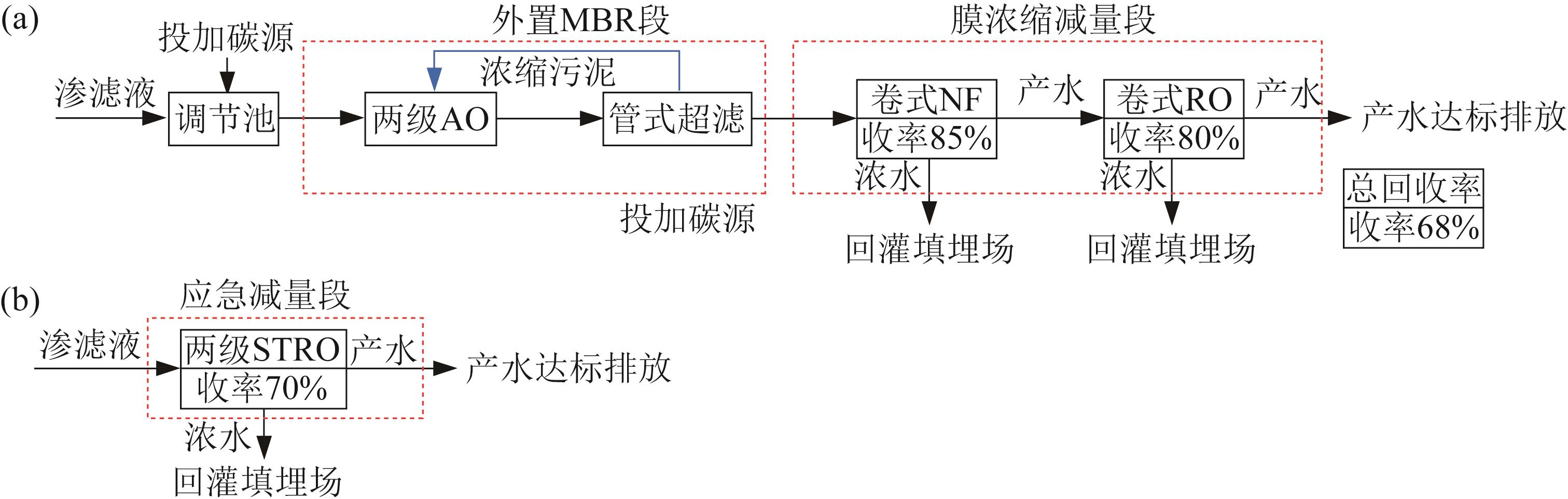

图1 填埋场渗滤液减量化工艺路线

Fig. 1 Landfill leachate reduction process route

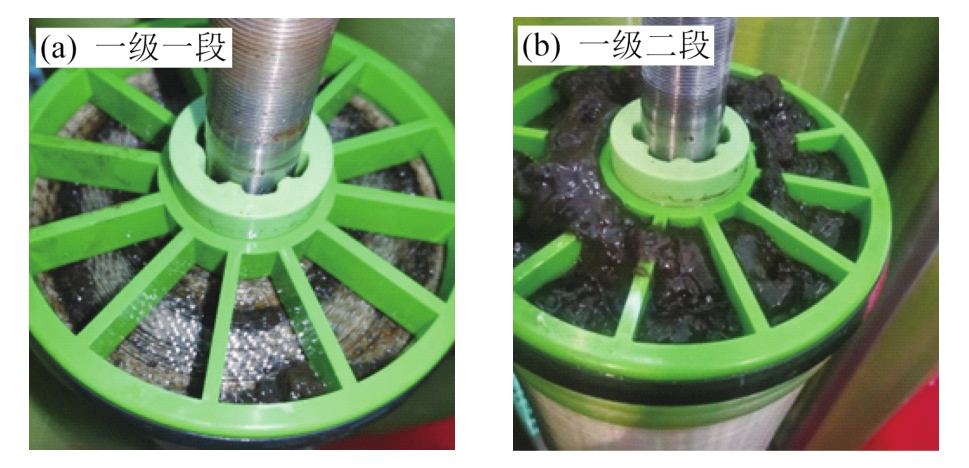

图2 ST胶状物析出情况

Fig.2 The colloid precipitation of ST

表2 胶状物酸溶液及膜酸化洗水中的无机污染物含量

Table 2 Inorganic pollutant content in colloidal acid solution and membrane acidification washing water

水样	总铁/（mg·L^-1）	Ca²⁺/（mg·L^-1）	Mg²⁺/（mg·L^-1）
胶状物酸溶混合液	950	85.1	50.25
酸洗水	148.8	102.2	81.3

图3 新膜（a）和污染后膜（b）的SEM

Fig.3 The SEM images of new membrane（a） and polluted membrane（b）

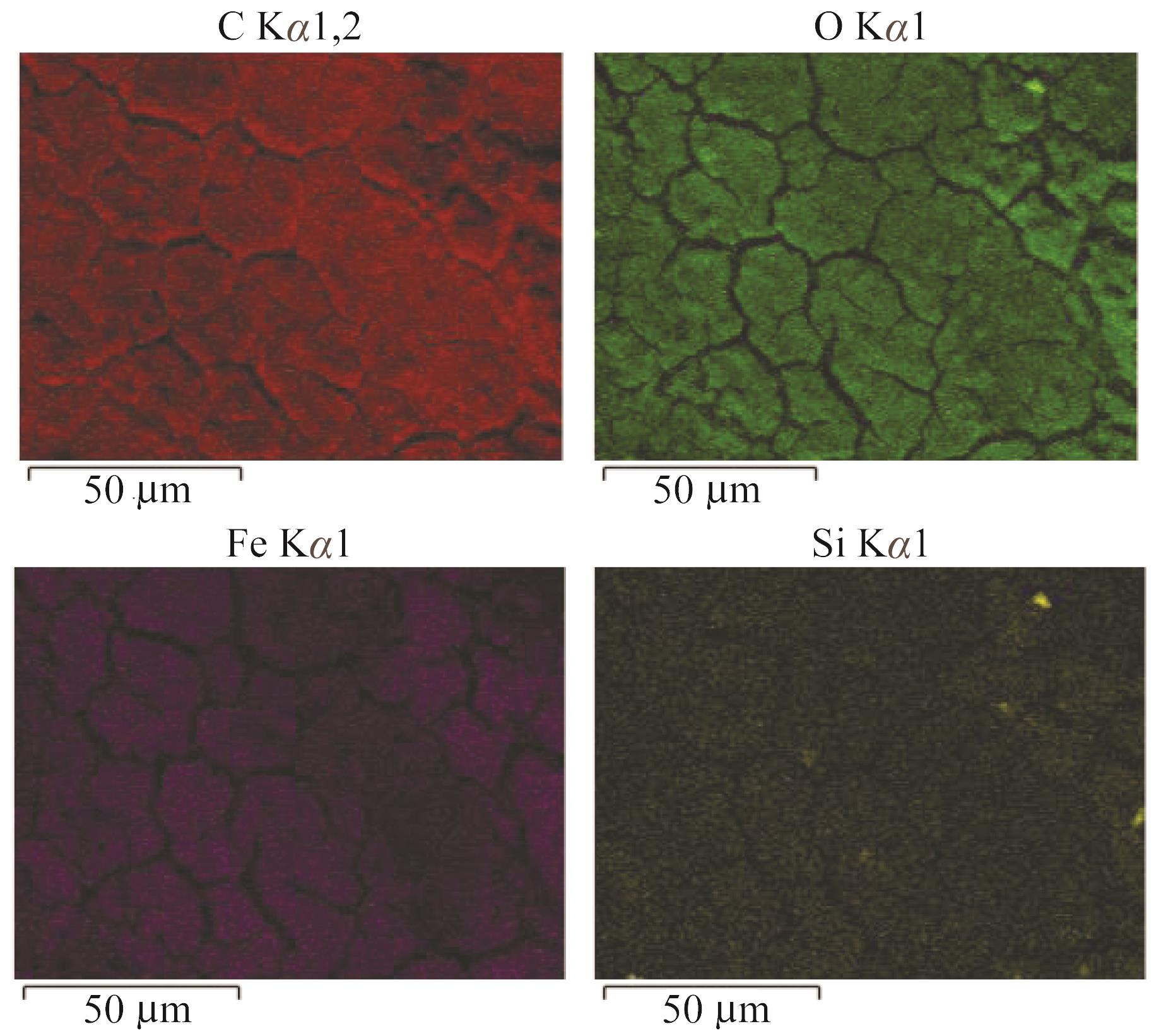

图4 SEM元素分布分析

Fig.4 The SEM analysis of element distribution

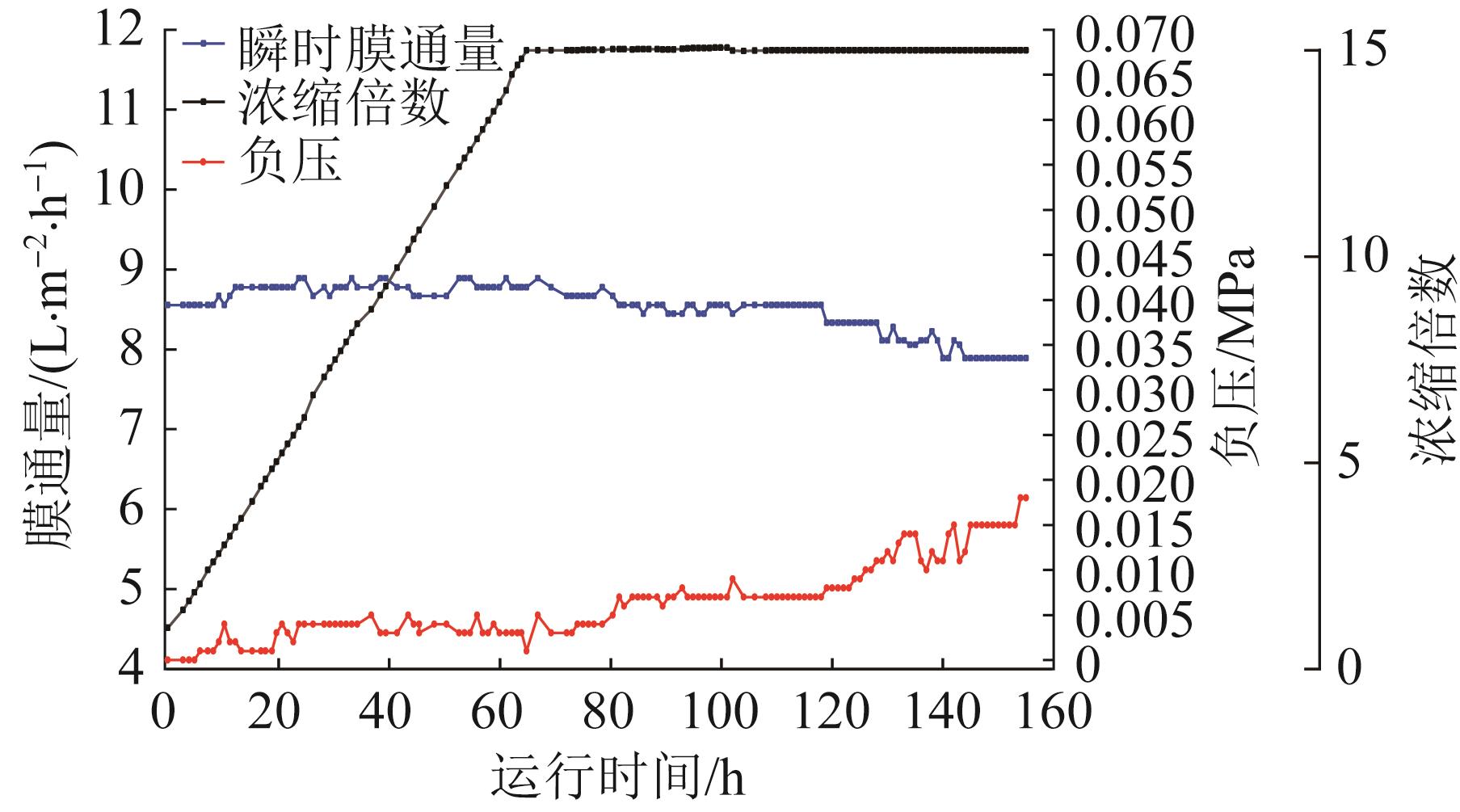

图5 浸没式微滤连续运行参数

Fig. 5 Continuous operation parameters of submerged microfiltration

表3 浸没式微滤进出口水质

Table 3 Water quality of submerged microfiltration influent and effluent

取样批次	水样	COD/ （mg·L^-1）	氨氮/（mg·L^-1）	总铁/ （mg·L^-1）	总悬浮物/ （mg·L^-1）
A	微滤进水	1 195	1 036	9.8	265
	微滤产水	978	1 022	5.3	—
	微滤浓水	2 561	1 050	132	1 010
B	微滤进水	1 050	1 078	9.5	280
	微滤产水	899	966	5.2	—
	微滤浓水	2 496	1 106	137	980

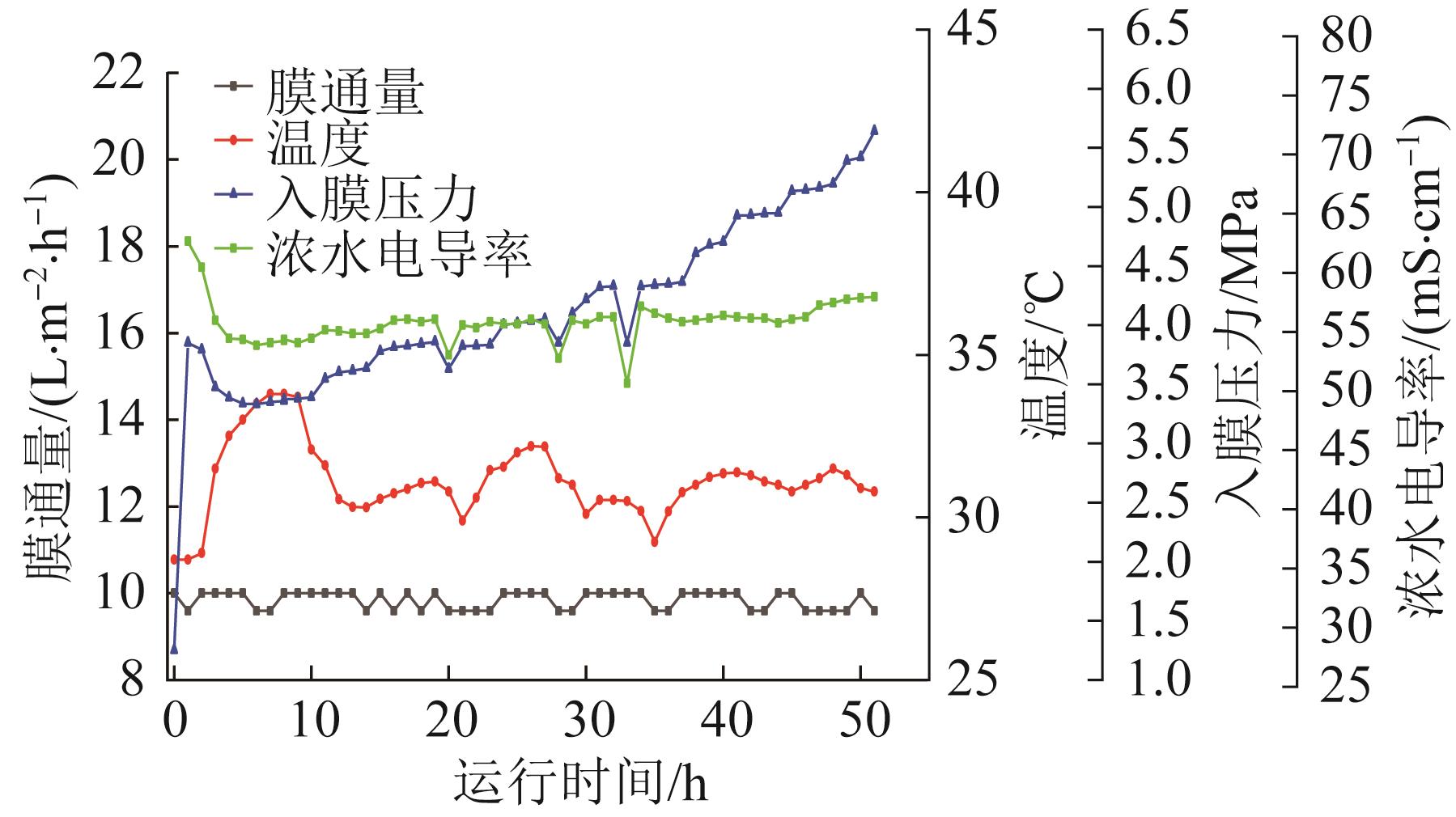

图6 微滤产水进STRO连续运行参数

Fig. 6 Continuous operation parameters of STRO treating submerged microfiltration effluent

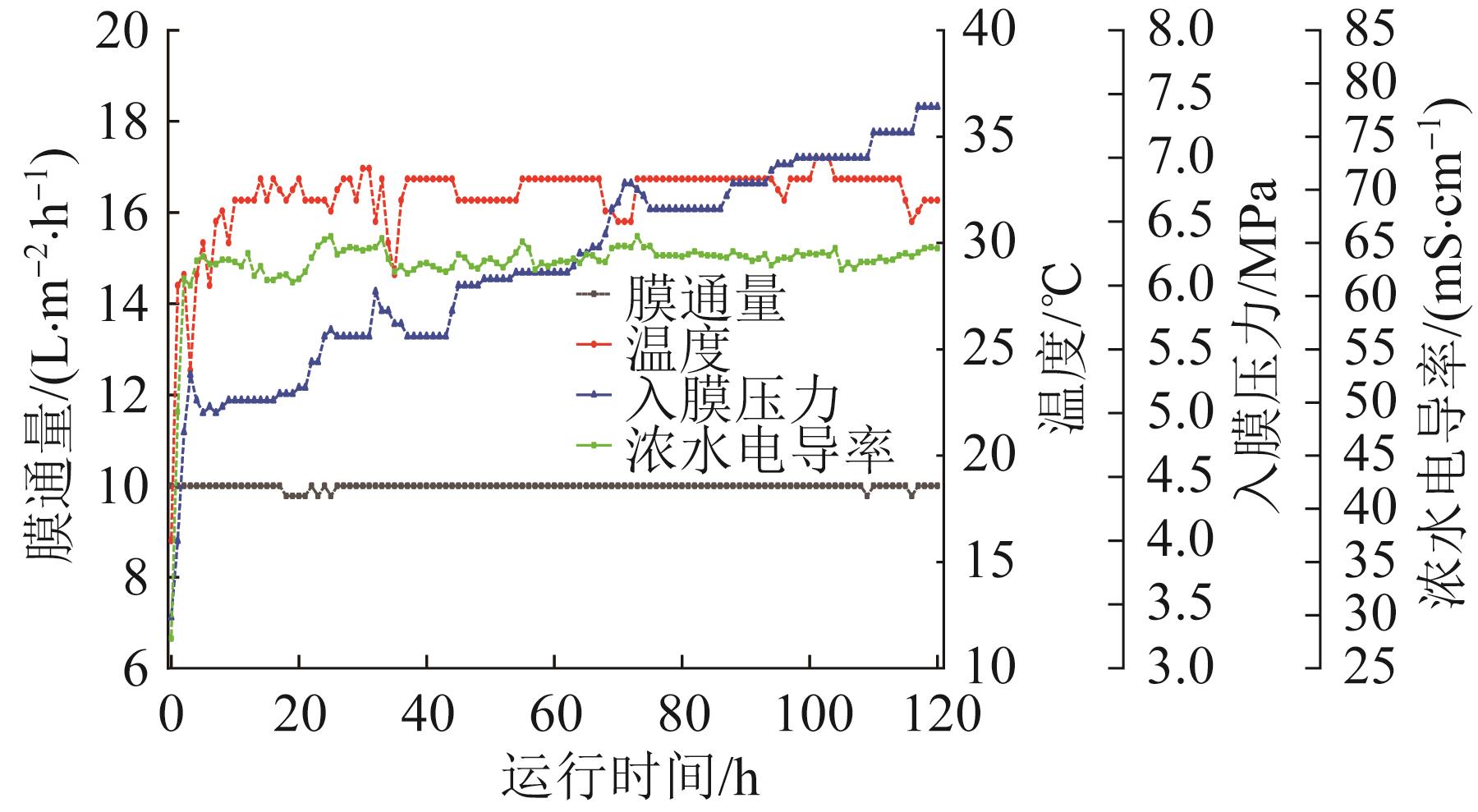

图7 微滤产水进DTRO连续运行参数

Fig. 7 Continuous operation parameters of DTRO treating submerged microfiltration effluent

表4 梯度PAC加药量下上清液水质及其与微滤预处理结果的对比

Table 4 Water quality of supernatant under gradient PAC dosage and its comparison with microfiltration pretreatment results

水样		COD/ （mg·L^-1）	总铁/ （mg·L^-1）	浊度/ NTU
渗滤液		1 195	9.8	171.9
微滤产水		978	5.3	<DL
混凝沉淀后水样	500 mg/L PAC	1 033	8.8	102.3
	1 000 mg/L PAC	893	5.6	78.6
	1 500 mg/L PAC	786	1.95	20.1
	2 000 mg/L PAC	707	1.35	10.2

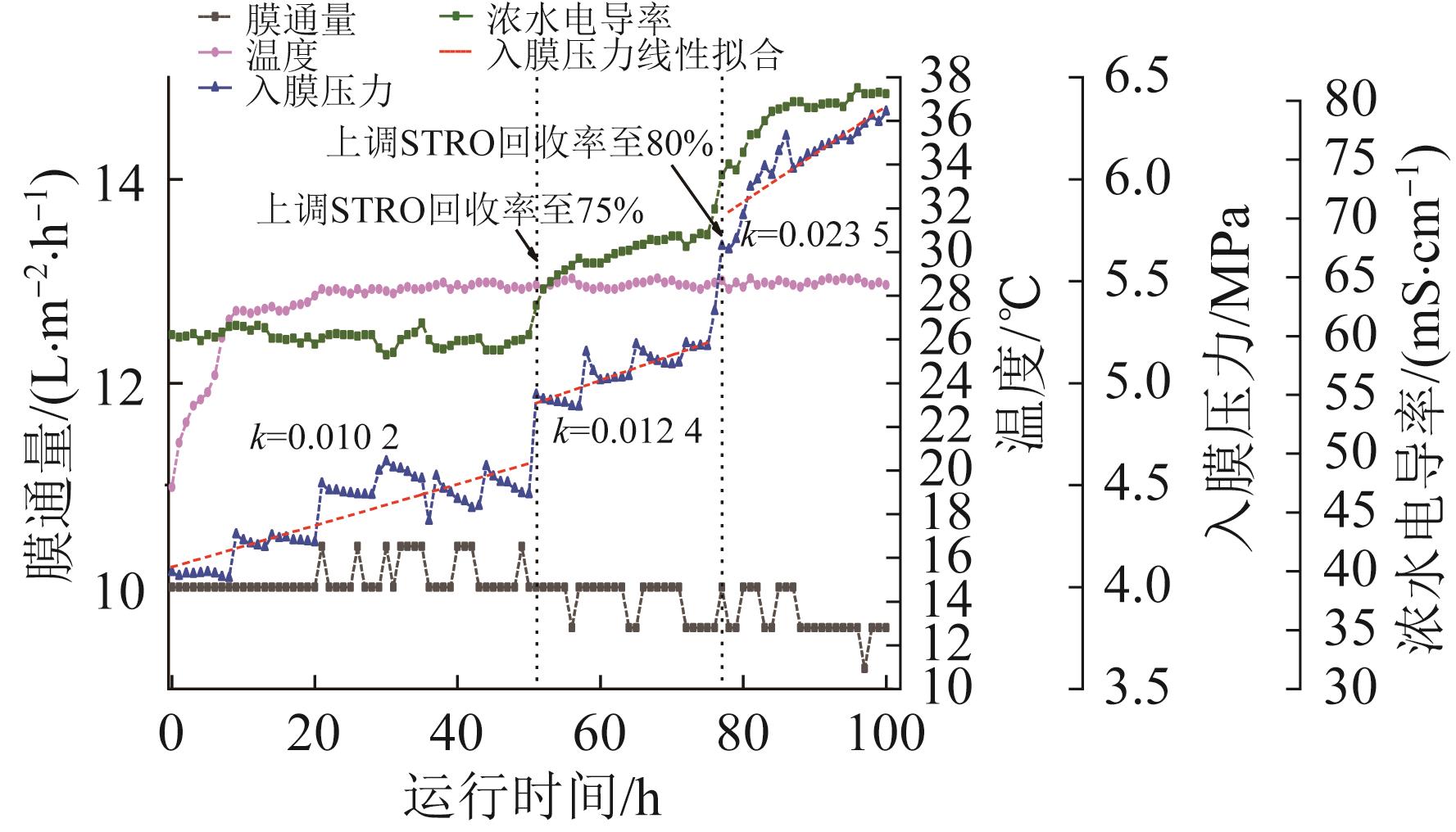

图8 混凝沉淀产水进STRO连续运行参数

Fig. 8 Continuous operation parameters of STRO treating coagulation sedimentation effluent

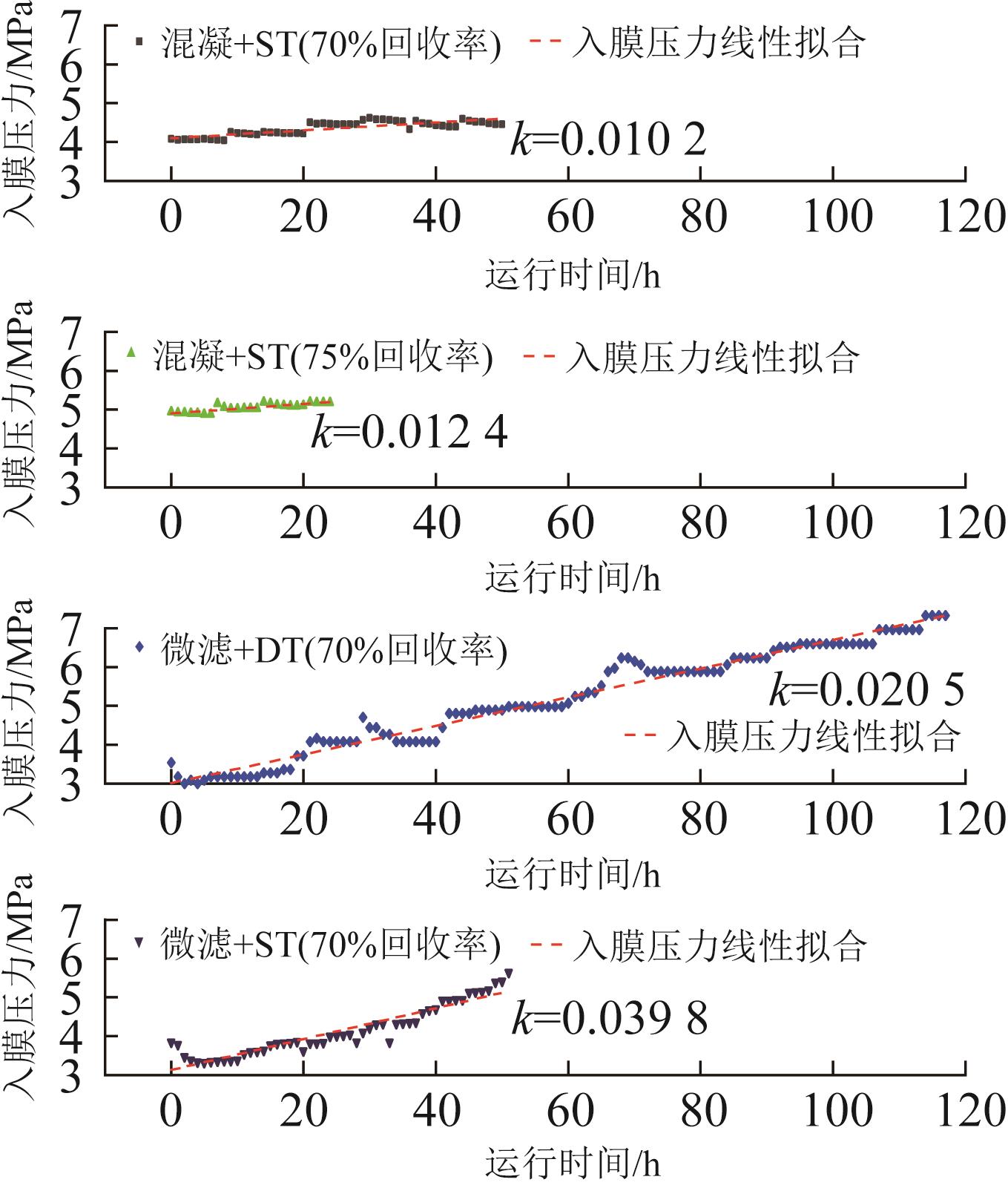

图9 不同组合工艺下膜污染周期

Fig. 9 Membrane fouling cycles of different combined processes

参考文献 22

1	李国刚，曹杰山，汪志国. 我国城市生活垃圾处理处置的现状与问题［J］. 环境保护，2002，30（4）：35-38. doi:10.3969/j.issn.2095-2104.2015.06.0926
	LI Guogang， CAO Jieshan， WANG Zhiguo. Current situation of China urban garbage disposal and existing problems［J］. Environmental Protection，2002，30（4）：35-38. doi:10.3969/j.issn.2095-2104.2015.06.0926
2	JIANG Yu， LI Rui， YANG Yuning，et al. Migration and evolution of dissolved organic matter in landfill leachate-contaminated groundwater plume［J］. Resources，Conservation and Recycling，2019，151：104463. doi:10.1016/j.resconrec.2019.104463
3	苟剑锋，曾正中，徐燕，等. 山谷型生活垃圾填埋场库区雨污分流设计［J］. 中国给水排水，2012，28（4）：55-57. doi:10.3969/j.issn.1000-4602.2012.04.015
	GOU Jianfeng， ZENG Zhengzhong， XU Yan，et al. Design of rainwater and sewage separation system at valley-type landfill site［J］. China Water ＆ Wastewater，2012，28（4）：55-57. doi:10.3969/j.issn.1000-4602.2012.04.015
4	王渝昆，谢强，张永兴. 重庆市长生桥卫生填埋场雨污分流措施研究［J］. 重庆建筑大学学报，2005，27（2）：72-75. doi:10.3969/j.issn.1674-4764.2005.02.017
	WANG Yukun， XIE Qiang， ZHANG Yongxing. Measures of rainwater and sewage shunting in Chongqing Changshengqiao sanitary landfill［J］. Journal of Chongqing Architecture University，2005，27（2）：72-75. doi:10.3969/j.issn.1674-4764.2005.02.017
5	王洋，齐长青，罗彬，等. 生活垃圾卫生填埋场雨污分流治理探讨［J］. 环境卫生工程，2020，28（1）：79-82.
	WANG Yang， QI Changqing， LUO Bin，et al. Discussion on treatment of rainwater and sewage diversion in domestic waste sanitary landfill［J］. Environmental Sanitation Engineering，2020，28（1）：79-82.
6	左俊芳，宋延冬，王晶. 碟管式反渗透（DTRO）技术在垃圾渗滤液处理中的应用［J］. 膜科学与技术，2011，31（2）：110-115. doi:10.3969/j.issn.1007-8924.2011.02.021
	ZUO Junfang， SONG Yandong， WANG Jing. Application of DTRO technology in the treatment of landfill leachate［J］. Membrane Science and Technology，2011，31（2）：110-115. doi:10.3969/j.issn.1007-8924.2011.02.021
7	陈刚，国瑞峰，刘一夫，等. 沈阳市大辛垃圾场积存渗沥液应急处理项目设计［J］. 给水排水，2019，55（6）：32-34.
	CHEN Gang， GUO Ruifeng， LIU Yifu，et al. Design of Daxin municipal solid waste accumulated landfill leachate emergent treat project in Shenyang City［J］. Water ＆ Wastewater Engineering，2019，55（6）：32-34.
8	张若砺，童兴明，钟浩源，等. 垃圾渗滤液DTRO浓缩液全量处理中试研究［J］. 工业水处理，2021，41（12）：102-108. doi:10.19965/j.cnki.iwt.2021-0297
	ZHANG Ruoli， TONG Xinming， ZHONG Haoyuan，et al. A pilot-scale study on treating DTRO concentrate of landfill leachate［J］. Industrial Water Treatment，2021，41（12）：102-108. doi:10.19965/j.cnki.iwt.2021-0297
9	杨超，金鑫，郭雨阁，等．渗滤液处理站升级改造方案研究与工艺设计［J］. 工业水处理，2023，43（1）：151-156．
	YANG Chao， JIN Xin， GUO Yuge，et al. Study on upgrading scheme and process design of leachate treatment station［J］. Industrial Water Treatment，2023，43（1）：151-156．
10	付江涛，王黎，李新望，等. STRO膜在垃圾焚烧电厂渗滤液减量化的中试探索［J］. 膜科学与技术，2017，37（2）：120-123.
	FU Jiangtao， WANG Li， LI Xinwang，et al. A Pilot study on the reduction of leachate from waste incineration power plant by STRO membrane［J］. Membrane Science and Technology，2017，37（2）：120-123.
11	赵丽，张薏旸，卫杰，等. 垃圾渗滤液中铁和铬在地下水中的迁移转化规律［J］. 环境科学与技术，2020，43（3）：74-79. doi:10.19672/j.cnki.1003-6504.2020.03.010
	ZHAO Li， ZHANG Yiyang， WEI Jie，et al. Migration and transformation of iron and chromium from landfill leachate in groundwater［J］. Environmental Science & Technology，2020，43（3）：74-79. doi:10.19672/j.cnki.1003-6504.2020.03.010
12	黄征青. 反渗透膜的铁污染与清洗［J］. 水处理技术，2000，26（5）：303-306. doi:10.3969/j.issn.1000-3770.2000.05.013
	HUANG Zhengqing. Ferro-fouling of ro membrane and cleaning method［J］. Technology of Water Treatment，2000，26（5）：303-306. doi:10.3969/j.issn.1000-3770.2000.05.013
13	朱建平，靖大为. 反渗透膜元件的铁污染清洗研究［J］. 天津城市建设学院学报，2009，15（3）：196-198. doi:10.3969/j.issn.1006-6853.2009.03.009
	ZHU Jianping， JING Dawei. Study of removing iron pollutants on RO membrane elements［J］. Journal of Tianjin Institute of Urban Construction，2009，15（3）：196-198. doi:10.3969/j.issn.1006-6853.2009.03.009
14	周雅菁. 饮用水处理纳滤膜污染的预处理控制及机理解析［D］. 北京：清华大学，2017.
	ZHOU Yajing. The pretreatment performance and mechanism for nanofiltration membrane fouling control in drinking water treatment［D］. Beijing：Tsinghua University，2017.
15	李荧，程家迪，刘锐，等. 微滤膜处理铁污染地下水的效果及膜污染控制研究［J］. 中国给水排水，2010，26（1）：36-39.
	LI Ying， CHENG Jiadi， LIU Rui，et al. Microfiltration for treatment of iron contaminated underground water and membrane fouling countermeasures［J］. China Water ＆ Wastewater，2010，26（1）：36-39.
16	郑彭生，杨建超，郭中权，等. 酸性矿井水中和—絮凝沉淀除铁实验研究［J］. 能源环境保护，2019，33（5）：36-38.
	ZHENG Pengsheng， YANG Jianchao， GUO Zhongquan，et al. Experimental study on iron removal of acidic mine water in neutralization-flocculation precipitation［J］. Energy Environmental Protection，2019，33（5）：36-38.
17	王文广，谭明，孙小寒，等. 基于海水淡化中试的超滤膜清洗工艺及机理［J］. 化工学报，2020，71（S2）：289-296. doi:10.11949/0438-1157.20200325
	WANG Wenguang， TAN Ming， SUN Xiaohan，et al. Ultrafiltration membrane cleaning technology and mechanism based on seawater desalination pilot equipment［J］. CIESC Journal，2020，71（S2）：289-296. doi:10.11949/0438-1157.20200325
18	顿小宝，郑勃，郭云飞，等. 反渗透膜污染原因分析及清洗技术在电厂的应用［J］. 工业水处理，2022，42（2）：187-190.
	Xiaobao DUN， ZHENG Bo， GUO Yunfei，et al. Analysis of reverse osmosis membrane fouling and application of cleaning technology in power plants［J］. Industrial Water Treatment，2022，42（2）：187-190.
19	付小康. 二级出水中Fe与腐殖酸共存时的膜污染特性及控制条件研究［D］. 西安：西安建筑科技大学，2015.
	FU Xiaokang. Study on fouling characteristic of ultrafiltration for Fe and HA coexist in second effluent and analysis of operation［D］. Xi’an：Xi’an University of Architecture and Technology，2015.
20	温金梅，樊新庆，吕玉香，等. 重庆红层浅层地下水铁锰去除方法的研究［J］. 中国农村水利水电，2010（7）：56-58.
	WEN Jinmei， FAN Xinqing， Yuxiang LÜ，et al. Research on the removal method of Fe-Mn in red layer of shallow groundwater of Chongqing City［J］. China Rural Water and Hydropower，2010（7）：56-58.
21	齐兆涛，黄文升. DTRO和STRO两种反渗透膜在气田采出水深度处理中的性能对比［J］. 工业用水与废水，2021，52（5）：47-50. doi:10.3969/j.issn.1009-2455.2021.05.011
	QI Zhaotao， HUANG Wensheng. Performance comparison of DTRO and STRO in gas field produced water advanced treatment［J］. Industrial Water ＆ Wastewater，2021，52（5）：47-50. doi:10.3969/j.issn.1009-2455.2021.05.011
22	郑长乐，晋银佳，张爱军，等. 燃煤电厂高盐废水深度浓缩处理系统设计及技术经济分析［J］. 发电技术，2019，40（S1）：58-63.
	ZHENG Changle， JIN Yinjia， ZHANG Aijun，et al. System design and technical economic analysis of different concentration technologies of high salinity wastewater in coal-fired power plant［J］. Power Generation Technology，2019，40（S1）：58-63.
