剥离黏液层改性污泥回用对污泥颗粒化过程的影响

doi:10.19965/j.cnki.iwt.2023-0259

摘要/Abstract

摘要：

胞外聚合物（Extracellular polymeric substances，EPS）的资源化回收已经得到了广泛研究，但关于剥离EPS后污泥就地回用至污水生物处理系统的研究甚少。通过对剥离黏液层改性后的污泥进行考察发现，改性后的污泥仍具有良好的微生物活性，具备较好的底物降解能力；且相较于原泥，改性污泥的胞外蛋白质与胞外多糖质量比〔m（PN）/m（PS）〕由1.37提升至1.84，Zeta电位绝对值降低了25.97%，絮凝性能提升，因此改性污泥可回用于污水生物处理系统，并改善其性能。进一步地，研究了改性污泥连续回用至DE型氧化沟系统对其性能及污泥性质的影响，结果表明，随着回用天数的增加，污泥的m（PN）/m（PS）升高，系统内污泥开始颗粒化，粒径大于200 μm的颗粒污泥占比达到了30%以上，污泥颗粒化持续增强。因此，连续回用剥离黏液层改性污泥至DE型氧化沟系统，可以促使系统内污泥颗粒化，从而为连续流氧化沟系统的污泥颗粒化提供了新方法。

关键词: 黏液层, 改性污泥, 回用, 颗粒污泥, DE型氧化沟

Abstract:

Recycling of extracellular polymeric substances(EPS) has been extensively explored. However, in-situ reuse of EPS-extracted sludge to the sewage treatment system has been rarely reported. After extracting the slime layer of activated sludge, the modified sludge still had favorable microbiological activity, and substrate degradation potential. Compared with the raw sludge, the mass ratio of protein to polysaccharide increased from 1.37 to 1.84, the absolute value of Zeta potential decreased by 25.97%, and the flocculation capacity was improved. Therefore, the modified sludge could to be used in the sewage treatment system and improved its performance. Furthermore, the effects of continuous reuse of modified sludge to DE oxidation ditch system on its performance and sludge properties were studied. The results suggested that the m(PN)/m(PS) increased with the extension of reuse days and the sludge began granulation, and more than 30% of granular sludge was larger than 200 μm, indicating the continuous granulation. Therefore, continuous reuse of modified sludge stripped of slime layer into DE oxidation ditch system can promote sludge granulation, providing a new approach to cultivate granular sludge in continuous flow systems.

Key words: slime layer, modified sludge, reuse, granular sludge, DE oxidation ditch

中图分类号:

X703

上官一将, 文正红, 贾燕茹, 杨成建, 李志华. 剥离黏液层改性污泥回用对污泥颗粒化过程的影响[J]. 工业水处理, 2024, 44(4): 76-83.

Yijiang SHANGGUAN, Zhenghong WEN, Yanru JIA, Chengjian YANG, Zhihua LI. Effect of recycling the slime layer extracted sludge on the sludge granulation[J]. Industrial Water Treatment, 2024, 44(4): 76-83.

https://www.iwt.cn/CN/Y2024/V44/I4/76

图/表 9

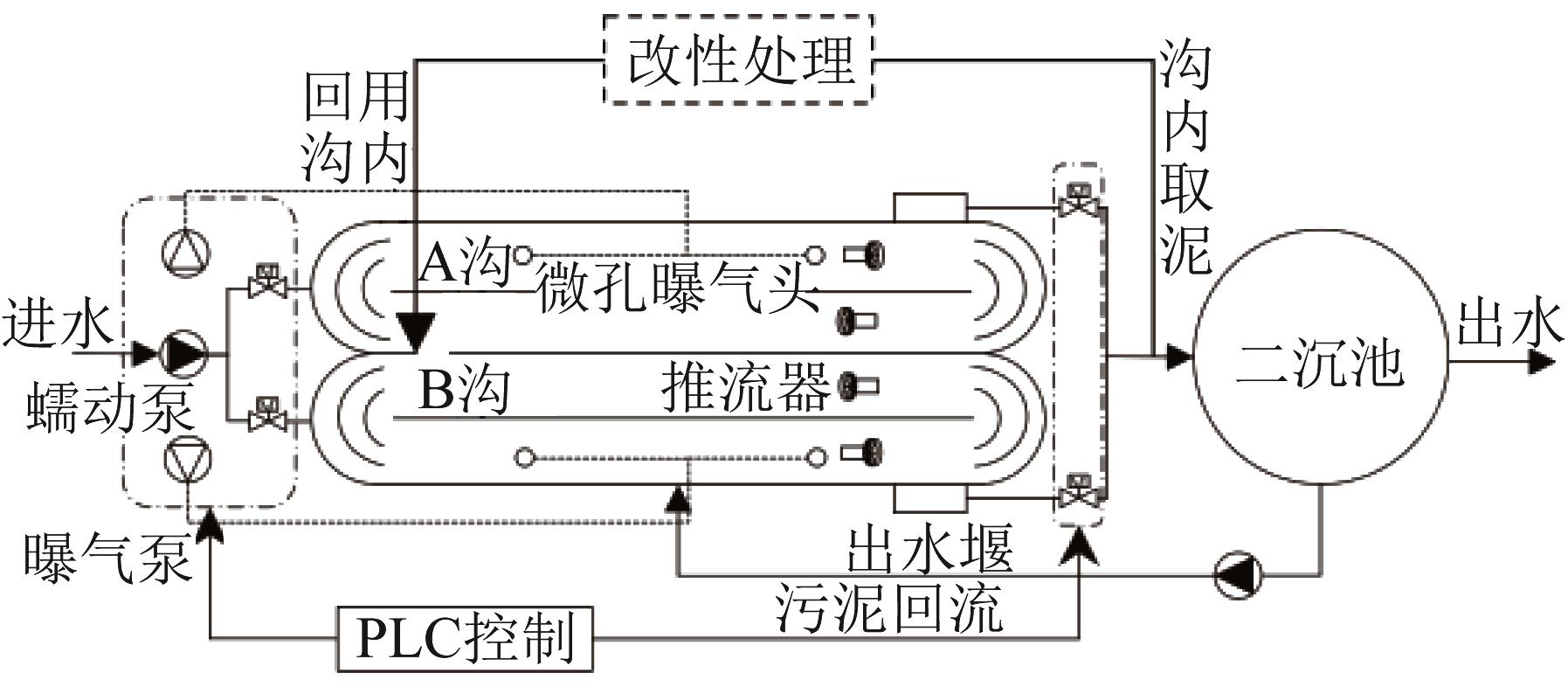

图1 DE型氧化沟系统示意

Fig.1 Schematic diagram of DE oxidation ditch system

表1 DE型氧化沟运行工况设置

Table 1 Operating condition setting for DE oxidation ditch

装置	阶段1	阶段2	阶段3	阶段4
A沟	进水，不曝气	进水，曝气	出水，曝气	出水，曝气
B沟	出水，曝气	出水，曝气	进水，不曝气	进水，曝气

表2 原泥与改性污泥的呼吸速率变化

Table 2 Variation of respiration rate between raw sludge and modified sludge

样品	SOUR_e/（mg·g^-1·h^-1）	SOUR_A/（mg·g^-1·h^-1）	SOUR_H/（mg·g^-1·h^-1）
原泥	1.31±0.05	1.14±0.10	2.00±0.18
改性污泥	1.12±0.03	0.79±0.05	1.46±0.10

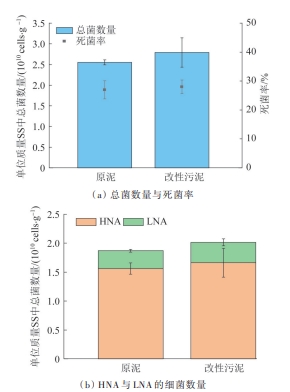

图2 原泥与改性污泥的微生物活性变化

Fig.2 Microbial activity changes between raw sludge and modified sludge

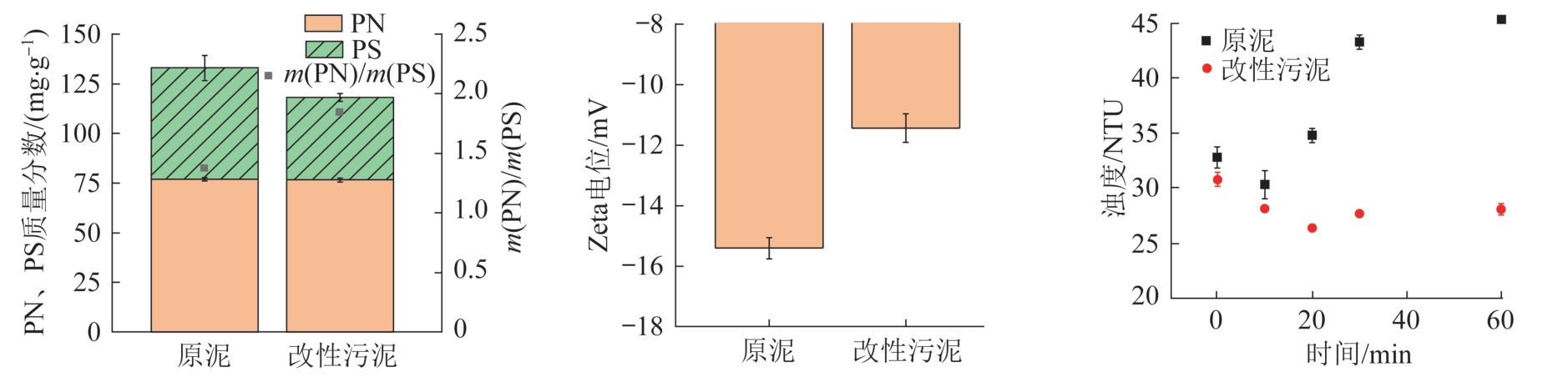

图3 原泥与改性污泥的理化特性变化

Fig.3 Physico-chemical characteristics between raw sludge and modified sludge

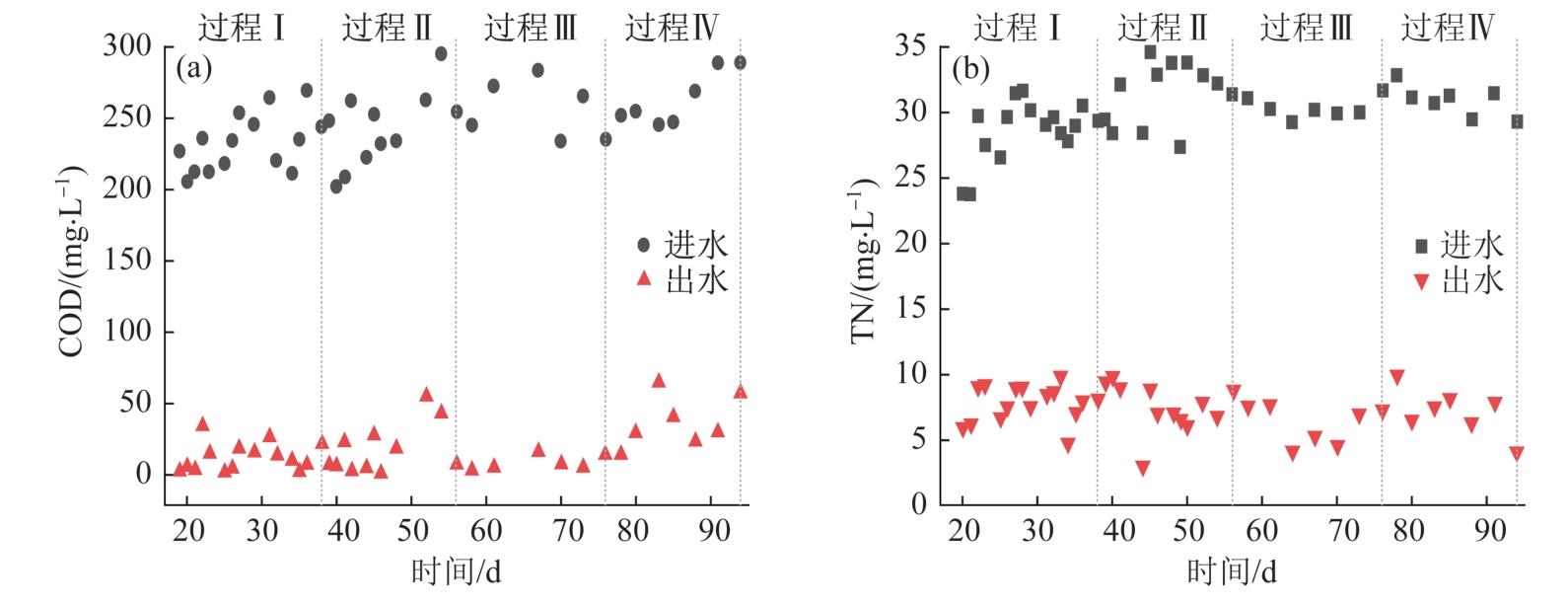

图4 COD和TN随DE型氧化沟系统运行的变化

Fig.4 Variation of COD and TN during the operation of DE oxidation ditch system

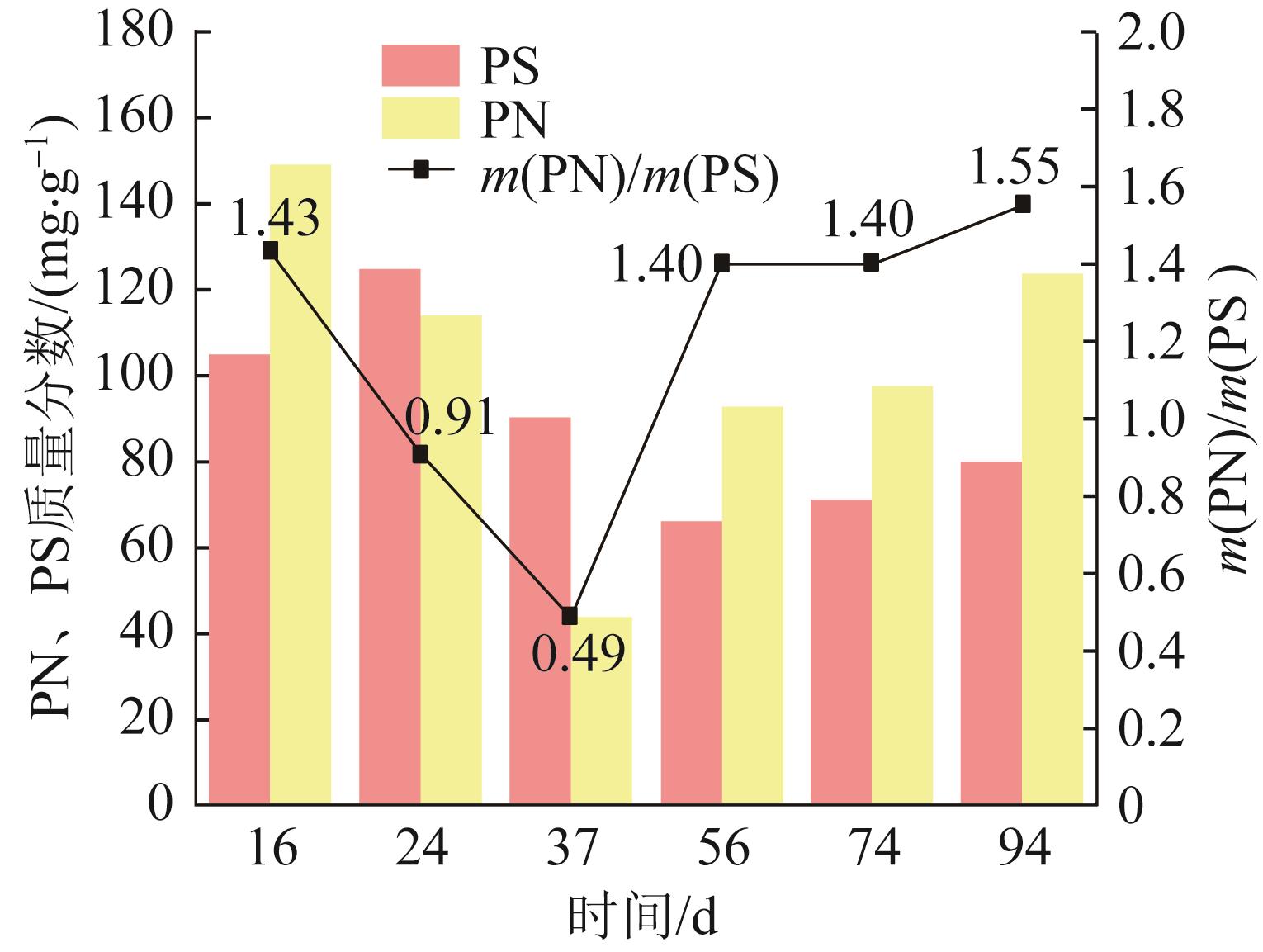

图5 PN和PS随DE型氧化沟系统运行的变化

Fig.5 Variation of PN and PS during the operation of DE oxidation ditch system

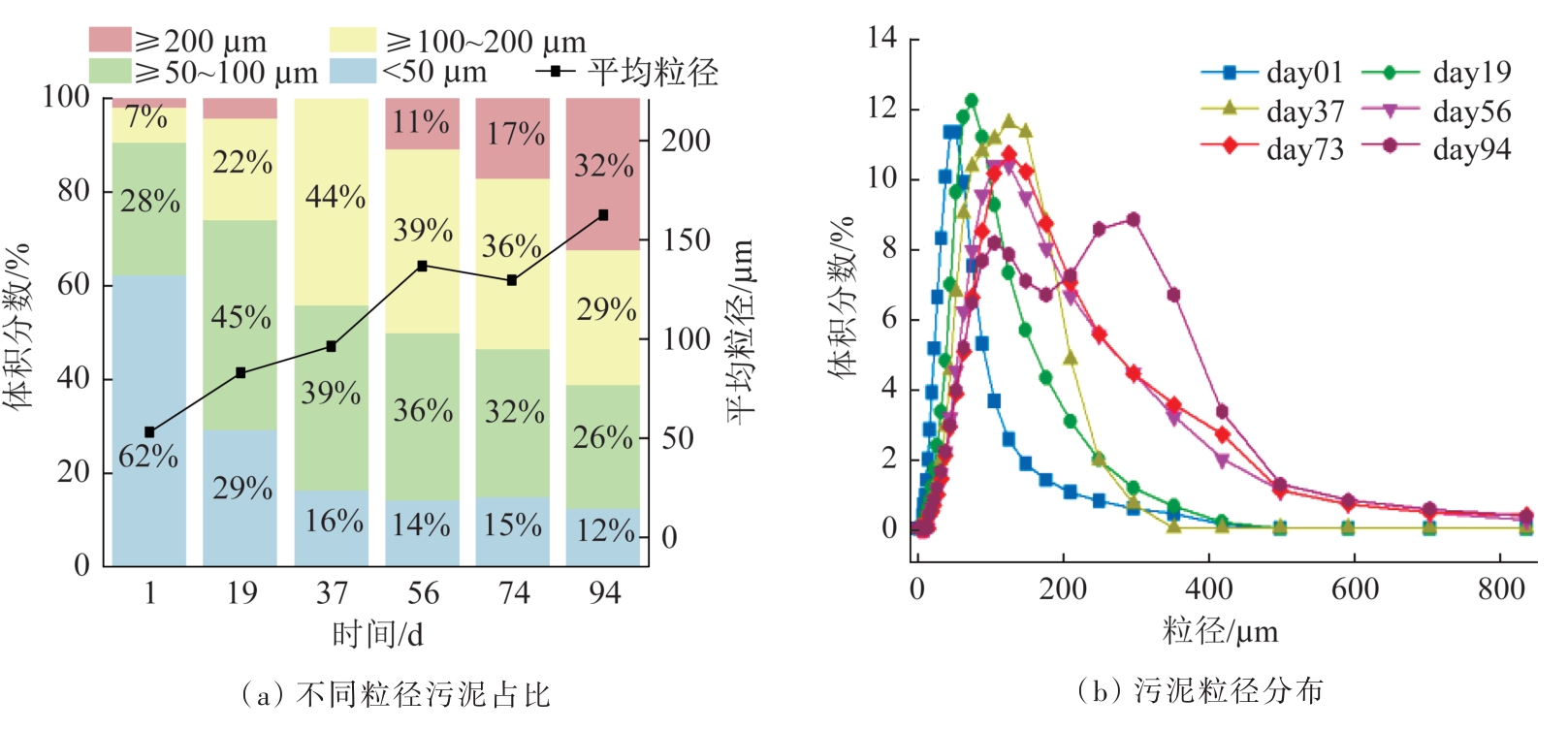

图6 污泥粒径分布随DE型氧化沟系统运行的变化

Fig.6 Variation of sludge particle size distribution with the operation of DE oxidation ditch system

图7 DE型氧化沟系统内颗粒污泥的SEM

Fig.7 SEM of granular sludge in DE oxidation ditch system

参考文献 33

1	GUO Hongxiao， FELZ S， LIN Yuemei，et al. Structural extracellular polymeric substances determine the difference in digestibility between waste activated sludge and aerobic granules［J］. Water Research，2020，181：115924. doi:10.1016/j.watres.2020.115924
2	MORE T T， YADAV J S S， YAN S，et al. Extracellular polymeric substances of bacteria and their potential environmental applications［J］. Journal of Environmental Management，2014，144：1-25. doi:10.1016/j.jenvman.2014.05.010
3	COMTE S， GUIBAUD G， BAUDU M. Biosorption properties of extracellular polymeric substances（EPS） resulting from activated sludge according to their type：Soluble or bound［J］. Process Biochemistry，2006，41（4）：815-823. doi:10.1016/j.procbio.2005.10.014
4	PAN Xiangliang， LIU Jing， ZHANG Daoyong，et al. Binding of dicamba to soluble and bound extracellular polymeric substances（EPS） from aerobic activated sludge：A fluorescence quenching study［J］. Journal of Colloid and Interface Science，2010，345（2）：442-447. doi:10.1016/j.jcis.2010.02.011
5	SHENG Guoping， YU Hanqing， LI Xiaoyan. Extracellular polymeric substances（EPS） of microbial aggregates in biological wastewater treatment systems：A review［J］. Biotechnology Advances，2010，28（6）：882-894. doi:10.1016/j.biotechadv.2010.08.001
6	LU Yi， ZHENG Guanyu， WU Wenzhu，et al. Significances of deflocculated sludge flocs as well as extracellular polymeric substances in influencing the compression dewatering of chemically acidified sludge［J］. Separation and Purification Technology，2017，176：243-251. doi:10.1016/j.seppur.2016.12.016
7	王浩宇，张军，丁一，等. 膜生物反应器中EPS对污泥絮体形成的影响及其膜污染特性研究［J］. 环境工程学报，2015，9（2）：645-652. doi:10.12030/j.cjee.20150223
	WANG Haoyu， ZHANG Jun， DING Yi，et al. Research of extracellular polymeric substances（EPS） to formation of sludge flocs in membrane bioreactor and its membrane fouling characteristics［J］. Chinese Journal of Environmental Engineering，2015，9（2）：645-652. doi:10.12030/j.cjee.20150223
8	AN Qiang， CHEN Yuhang， TANG Meng，et al. The mechanism of extracellular polymeric substances in the formation of activated sludge flocs［J］. Colloids and Surfaces A：Physicochemical and Engineering Aspects，2023，663：131009. doi:10.1016/j.colsurfa.2023.131009
9	ZHAO Pian， ZHAO Song， WANG Haiguang，et al. Encapsulation of bacteria in different stratified extracellular polymeric substances and its implications for performance enhancement and resource recovery［J］. Water Research，2022，220：118684. doi:10.1016/j.watres.2022.118684
10	LI X Y， YANG S F. Influence of loosely bound extracellular polymeric substances（EPS） on the flocculation，sedimentation and dewaterability of activated sludge［J］. Water Research，2007，41（5）：1022-1030. doi:10.1016/j.watres.2006.06.037
11	DUBOIS M， GILLES K， HAMILTON J K，et al. A colorimetric method for the determination of sugars［J］. Nature，1951，168（4265）：167. doi:10.1038/168167a0
12	LOWRY O， ROSEBROUGH N， FARR A L，et al. Protein measurement with the folin phenol reagent［J］. Journal of Biological Chemistry，1951，193（1）：265-275. doi:10.1016/s0021-9258(19)52451-6
13	LI Zhihua， HANG Zhenyu， LU Meng，et al. Difference of respiration-based approaches for quantifying heterotrophic biomass in activated sludge of biological wastewater treatment plants［J］. Science of the Total Environment，2019，664：45-52. doi:10.1016/j.scitotenv.2019.02.007
14	孙梦侠，张凯，李军，等. EGSB-CANON工艺启动及动力学特性［J］. 中国环境科学，2021，41（7）：3201-3211. doi:10.3969/j.issn.1000-6923.2021.07.023
	SUN Mengxia， ZHANG Kai， LI Jun，et al. Start-up and kinetic characteristics of EGSB-CANON process［J］. China Environmental Science，2021，41（7）：3201-3211. doi:10.3969/j.issn.1000-6923.2021.07.023
15	李志华，白旭丽，张芹，等. 基于呼吸图谱的自养菌与异养菌内源呼吸过程分析［J］. 环境科学，2014，35（9）：3492-3497. doi:10.13227/j.hjkx.2014.09.035
	LI Zhihua， BAI Xuli， ZHANG Qin，et al. Endogenous respiration process analysis of heterotrophic biomass and autotrophic biomass based on respiration map［J］. Environmental Science，2014，35（9）：3492-3497. doi:10.13227/j.hjkx.2014.09.035
16	李志华，刘芳，郭强，等. 选择性抑制技术测定活性污泥细菌、真菌活性分布的适用性分析［J］. 环境科学，2010，31（7）：1561-1565.
	LI Zhihua， LIU Fang， GUO Qiang，et al. Feasibility of antibiotic selective inhibition method applied for measuring bacterial and fungal activities distribution in activated sludge［J］. Environmental Science，2010，31（7）：1561-1565.
17	HASHIMOTO K， MARUSHIMA T， NAKAI S，et al. The dead cell ratio of bacteria in sludge flocs as an indicator of sludge reduction in sludge ozone process［J］. Biochemical Engineering Journal，2020，154：107427. doi:10.1016/j.bej.2019.107427
18	ZHANG Dongqing， TRZCINSKI A P， OH H S，et al. Comparison and distribution of copper oxide nanoparticles and copper ions in activated sludge reactors［J］. Journal of Environmental Science and Health，Part A，2017，52（6）：507-514. doi:10.1080/10934529.2017.1281689
19	张双双，李志华，贝源，等. LNA和HNA细菌在反硝化过程中的迁移特征分析［J］. 环境工程，2020，38（11）：78-84. doi:10.13205/j.hjgc.202011013
	ZHANG Shuangshuang， LI Zhihua， BEI Yuan，et al. Shuttle characteristics of LNA and HNA bacteria during denitrification process［J］. Environmental Engineering，2020，38（11）：78-84. doi:10.13205/j.hjgc.202011013
20	JIA Fangxu， YANG Qing， LIU Xiuhong，et al. Stratification of extracellular polymeric substances（EPS） for aggregated anammox microorganisms［J］. Environmental Science & Technology，2017，51（6）：3260-3268. doi:10.1021/acs.est.6b05761
21	MCSWAIN B S， IRVINE R L， HAUSNER M，et al. Composition and distribution of extracellular polymeric substances in aerobic flocs and granular sludge［J］. Applied and Environmental Microbiology，2005，71（2）：1051-1057. doi:10.1128/aem.71.2.1051-1057.2005
22	ZHANG Peng， FANG Fang， CHEN Youpeng，et al. Composition of EPS fractions from suspended sludge and biofilm and their roles in microbial cell aggregation［J］. Chemosphere，2014，117：59-65. doi:10.1016/j.chemosphere.2014.05.070
23	LIU Xiaoying， LIU Jie， DENG Dongkun，et al. Investigation of extracellular polymeric substances （EPS） in four types of sludge：Factors influencing EPS properties and sludge granulation［J］. Journal of Water Process Engineering，2021，40：101924. doi:10.1016/j.jwpe.2021.101924
24	詹咏，张焕焕，冯青青，等. 不同泥龄对活性污泥絮凝特性的影响［J］. 环境工程学报，2017，11（11）：5836-5842. doi:10.12030/j.cjee.201608073
	ZHAN Yong， ZHANG Huanhuan， FENG Qingqing，et al. Effects of SRT on activated sludge bioflocculation［J］. Chinese Journal of Environmental Engineering，2017，11（11）：5836-5842. doi:10.12030/j.cjee.201608073
25	LI Shunling， QU Qing， LI Lei，et al. Bacillus cereus s-EPS as a dual bio-functional corrosion and scale inhibitor in artificial seawater［J］. Water Research，2019，166：115094. doi:10.1016/j.watres.2019.115094
26	SU Bensheng， QU Zhen， SONG Yinghao，et al. Investigation of measurement methods and characterization of Zeta potential for aerobic granular sludge［J］. Journal of Environmental Chemical Engineering，2014，2（2）：1142-1147. doi:10.1016/j.jece.2014.03.006
27	王中玮，彭永臻，王淑莹，等. 不同运行方式下低溶解氧污泥微膨胀的可行性研究［J］. 环境科学，2011，32（8）：2347-2352. doi:10.1016/S1671-2927(11)60313-1
	WANG Zhongwei， PENG Yongzhen， WANG Shuying，et al. Feasibility study for limited filamentous bulking under low dissolved oxygen at different operation regimes［J］. Environmental Science，2011，32（8）：2347-2352. doi:10.1016/S1671-2927(11)60313-1
28	MUDA K， ARIS A， SALIM M R，et al. The effect of hydraulic retention time on granular sludge biomass in treating textile wastewater［J］. Water Research，2011，45（16）：4711-4721. doi:10.1016/j.watres.2011.05.012
29	ZHU Liang， ZHOU Jiaheng， Meile LÜ，et al. Specific component comparison of extracellular polymeric substances（EPS） in flocs and granular sludge using EEM and SDS-PAGE［J］. Chemosphere，2015，121：26-32. doi:10.1016/j.chemosphere.2014.10.053
30	LIU Yu， TAY J H. The essential role of hydrodynamic shear force in the formation of biofilm and granular sludge［J］. Water Research，2002，36（7）：1653-1665. doi:10.1016/s0043-1354(01)00379-7
31	范丹，李冬，梁瑜海，等. 生活污水SNAD颗粒污泥快速启动及脱氮性能研究［J］. 中国环境科学，2016，36（11）：3321-3328. doi:10.3969/j.issn.1000-6923.2016.11.015
	FAN Dan， LI Dong， LIANG Yuhai，et al. Fast startup and nitrogen removal performance of SNAD granular sludge for treating domestic sewage［J］. China Environmental Science，2016，36（11）：3321-3328. doi:10.3969/j.issn.1000-6923.2016.11.015
32	GAO Dawen， LIU Lin， LIANG Hong，et al. Aerobic granular sludge：Characterization，mechanism of granulation and application to wastewater treatment［J］. Critical Reviews in Biotechnology，2011，31（2）：137-152. doi:10.3109/07388551.2010.497961
33	余诚，王凯军，张凯渊，等. 连续流好氧颗粒污泥技术处理低浓度市政污水的中试研究［J］. 环境工程学报，2023，17（3）：713-721. doi:10.12030/j.cjee.202212043
	YU Cheng， WANG Kaijun， ZHANG Kaiyuan，et al. Pilot study on treatment of low concentration municipal sewage by continuous flow aerobic granular sludge technology［J］. Chinese Journal of Environmental Engineering，2023，17（3）：713-721. doi:10.12030/j.cjee.202212043
