纳米羟基铁改性阴离子交换树脂用于富营养化水体中磷的吸附净化

doi:10.19965/j.cnki.iwt.2023-0360

摘要/Abstract

摘要：

为探索一种改良的磷酸盐吸附材料，以优化其在去除富营养化水体中无机磷的应用效果，提出了一种纳米羟基铁（FeOOH）与阴离子交换树脂D-201复合的方法。首先将FeOOH分散于阴离子交换树脂D-201中，得到FeOOH@D-201复合树脂。然后进行批量吸附实验，通过比较FeOOH@D-201与纯D-201对磷酸盐的吸附量来评估其改善程度。并采用准二级动力学模型和Langmuir吸附等温线模型进行拟合，从而分析复合树脂的吸附过程及其机理。结果表明，FeOOH@D-201复合树脂的最大磷酸盐吸附量达到了132.1 mg/g，比纯D-201的吸附量提高了46%，突破了常规阴离子交换树脂在去除无机磷应用中的局限性。模型拟合结果表明，其吸附过程与准二级动力学模型和Langmuir模型较吻合，推断吸附机理主要是静电吸引和配位络合的共同作用。FeOOH@D-201经过5次醋酸脱附-吸附再生循环后，吸附剂去除磷酸盐的能力仍然保持在70.4%以上，证实了复合树脂的良好再生性能。

关键词: 纳米羟基铁, 阴离子交换树脂, 吸附除磷

Abstract:

The purpose of this study was to explore an improved phosphate adsorption material to optimize its application in the removal of inorganic phosphorus from eutrophic water. In this paper, a composite method of nano-hydroxyl iron (FeOOH) and anion exchange resin D-201 was proposed. FeOOH@D-201 composite resin was initially obtained by dispersing nano-hydroxyl iron in anion exchange resin D-201. Then, batch adsorption experiments were carried out to evaluate the improvement by comparing the phosphate adsorption capacity of FeOOH@D-201 and pure D-201. The quasi-second-order kinetic model and Langmuir adsorption isotherm model were fitted to analyze the adsorption process and mechanism of the composite resin. The results showed that the maximum phosphate adsorption capacity of FeOOH@D-201 composite resin was 132.1 mg/g, which was 46% higher than that of pure D-201, and broken through the limitations of conventional anion exchange resin in the removal of inorganic phosphorus. The model fitting results showed that the adsorption process was in good agreement with the quasi-second-order kinetic model and Langmuir model, and it was inferred that the adsorption mechanism was mainly electrostatic attraction and coordination. After five acetic acid desorption and adsorption regeneration cycles of FeOOH@D-201, the phosphate removal ability of the adsorbent remained above 70.4%, which confirmed the good regeneration performance of the composite resin.

Key words: nano-hydroxyl iron, anion exchange resin, phosphorus removal by adsorption

中图分类号:

X703.1

李曼, 祁丽, 彭静波. 纳米羟基铁改性阴离子交换树脂用于富营养化水体中磷的吸附净化[J]. 工业水处理, 2024, 44(5): 88-94.

Man LI, Li QI, Jingbo PENG. Adsorption and purification of phosphorus from eutrophication water by nano-sized goethite modified anion exchange resin[J]. Industrial Water Treatment, 2024, 44(5): 88-94.

https://www.iwt.cn/CN/Y2024/V44/I5/88

图/表 11

图1 负载α-FeOOH前（a、b）后（c、d）D-201的SEM

Fig.1 SEM images of D-201 before （a，b） and after （c，d） loading α-FeOOH

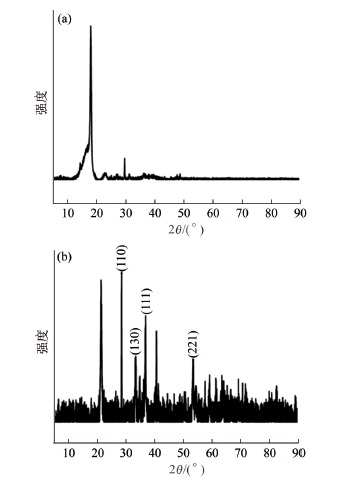

图2 负载α-FeOOH前（a）后（b）D-201树脂的XRD

Fig.2 XRD images of D-201 resin before （a）and after （b） α-FeOOH loading

图3 FeOOH@D-201的XPS谱图

Fig.3 XPS spectrum of FeOOH@D-201

图4 pH对FeOOH@D-201 Zeta电位的影响

Fig.4 Effect of pH on FeOOH@D-201 Zeta potential

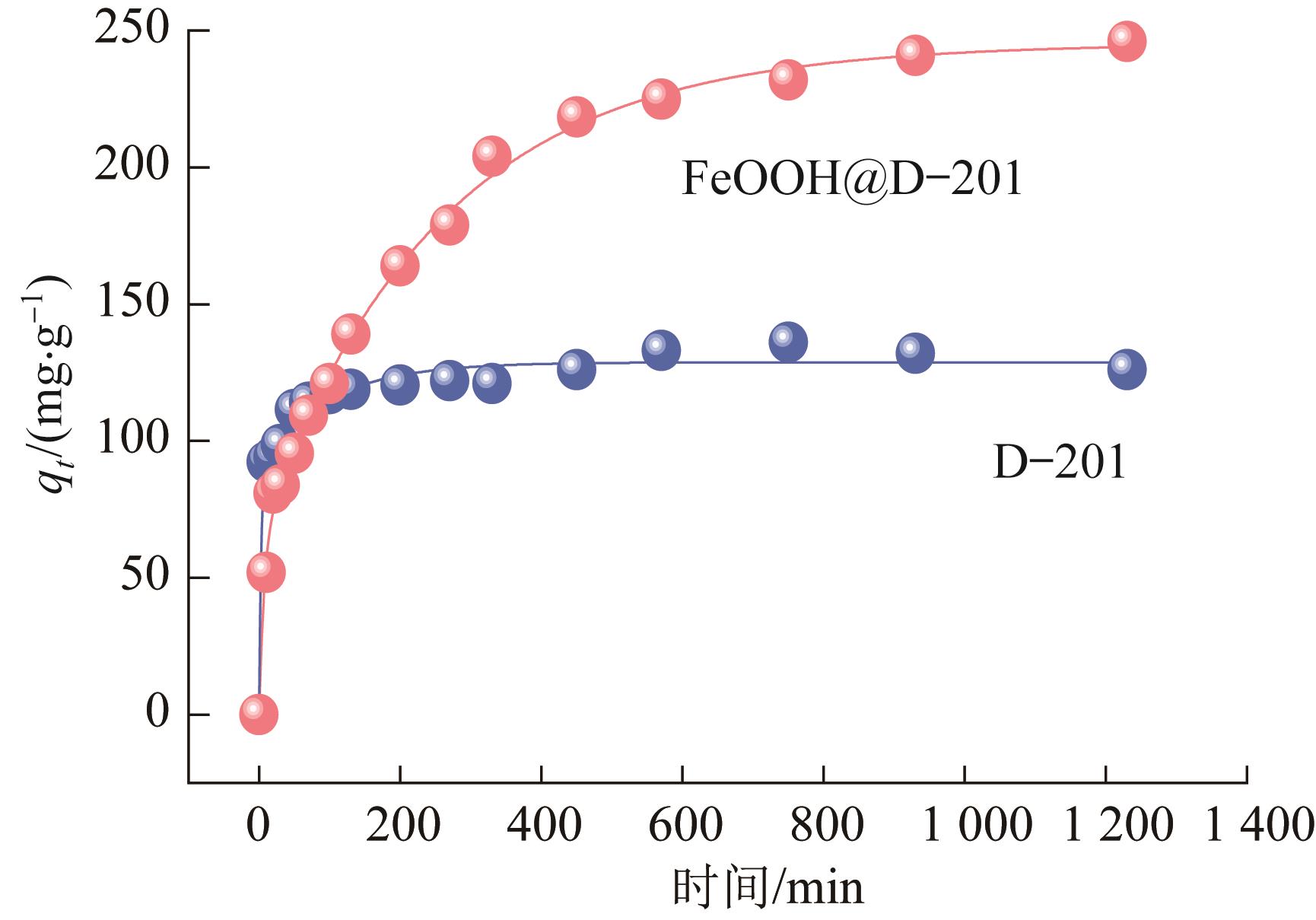

图5 D-201树脂改性前后对磷吸附的动力学拟合图谱

Fig.5 Pseudo second order kinetics for phosphorus adsorption on D-201 resin before and after modification

表1 两种树脂对磷酸盐的准二级动力学模型拟合参数

Table 1 Two resins for phosphate for As（Ⅲ） adsorption

树脂	准二级动力学模型
树脂	q _e/（mg∙g^-1）	k ₁/（g∙mg^-1∙min^-1）	R ²
D-201	12.8	0.004 51	0.904
FeOOH@D-201	24.4	0.001 04	0.931

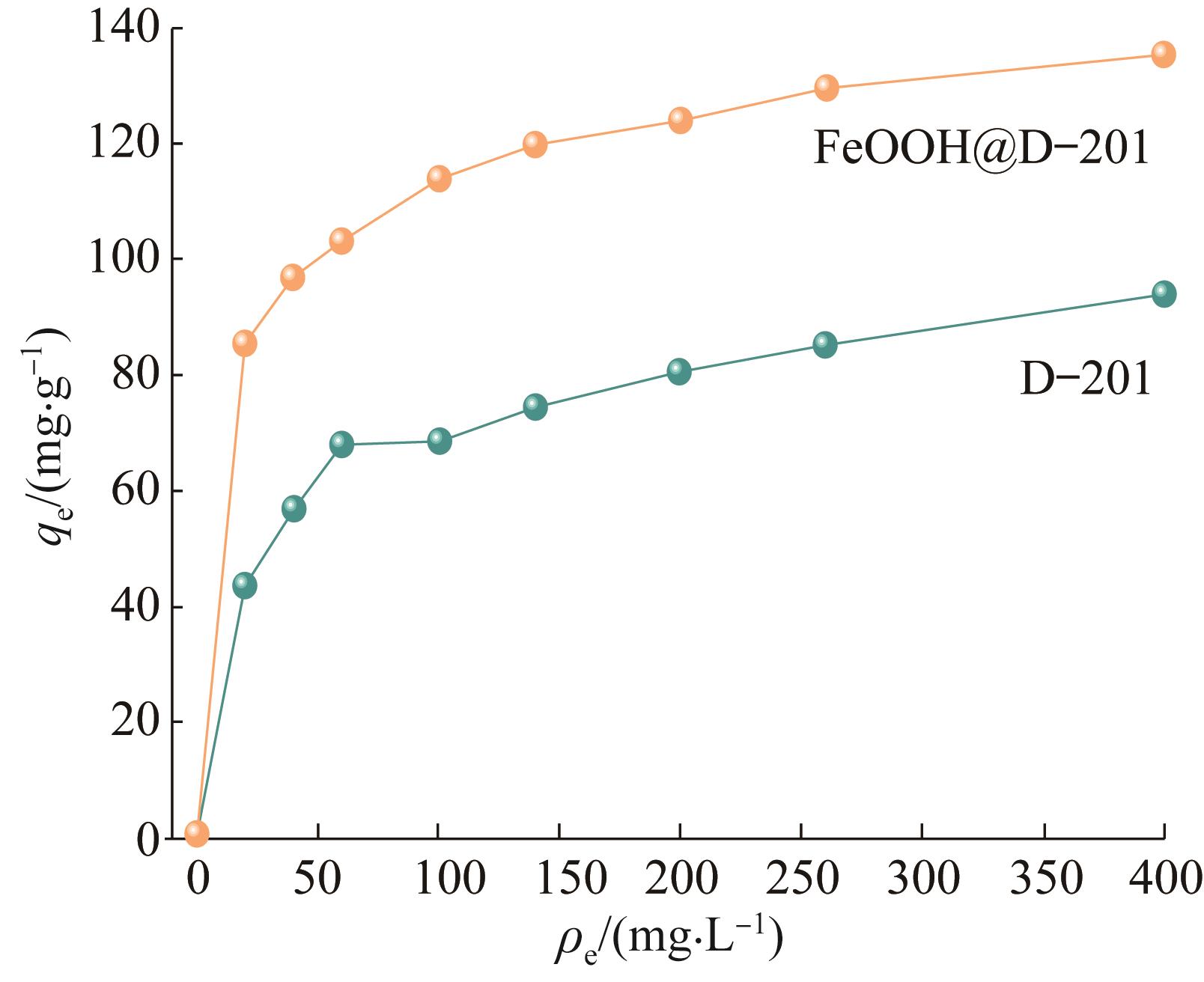

图6 D-201树脂改性前后对磷的吸附等温线

Fig.6 Phosphorus adsorption isotherm of D-201 resin before and after modification

表2 等温吸附模型拟合参数

Table 2 Fitting parameters of isothermal adsorption model

样品	Langmuir			Freundlich
样品	q _e/（mg∙g^-1）	K _L	R ²	n	K _F	R ²
D-201	90.3	0.004 29	0.987	1.17	15.2	0.928
FeOOH@D-201	132.1	0.007 26	0.996	1.28	18.4	0.933

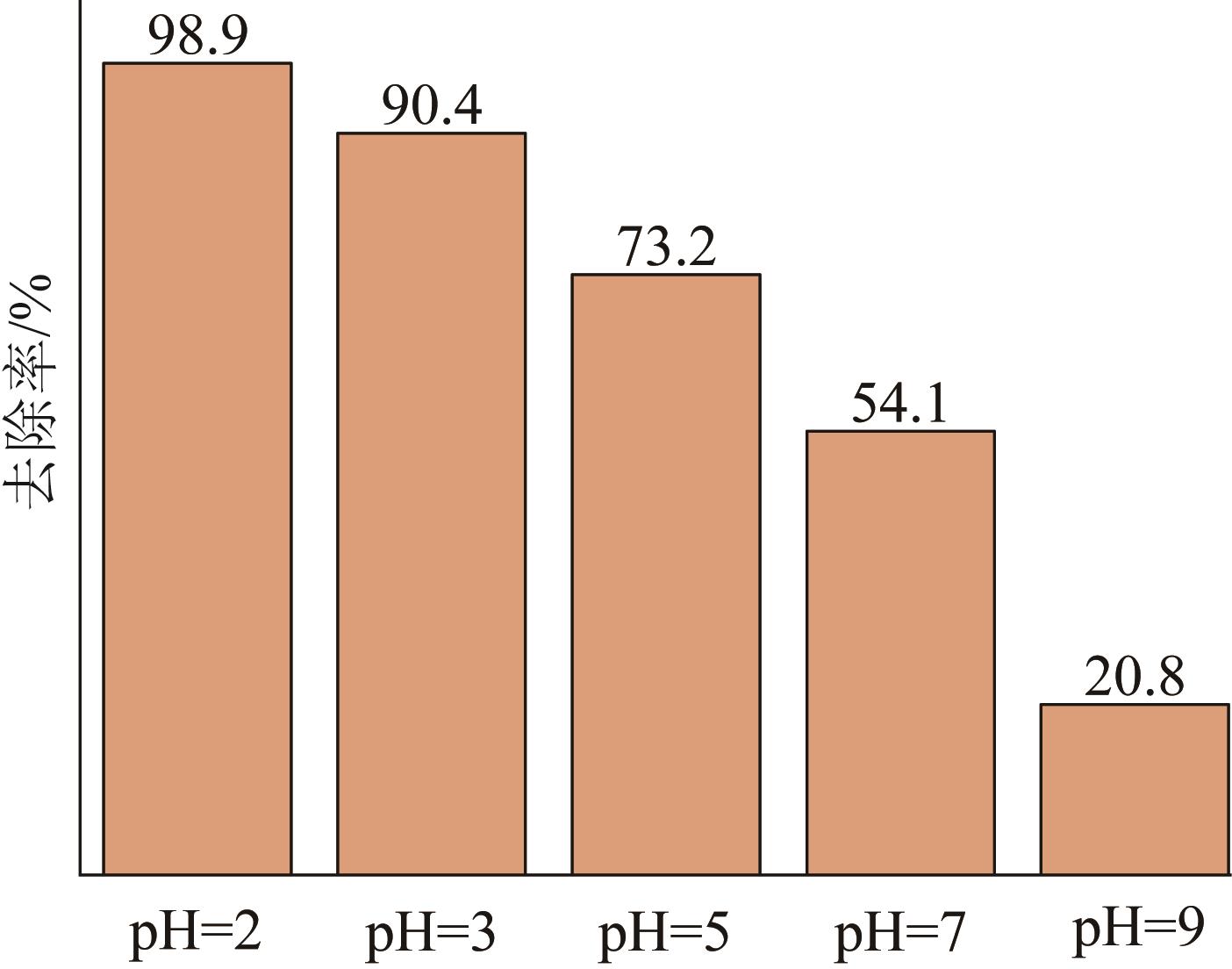

图7 溶液pH对磷酸盐去除效率的影响

Fig.7 Effect of solution pH on phosphate removal efficiency

图8 共存离子（Cl^-、SO₄ ^2-、CO₃ ^2-和NO₃ ^-）对磷酸盐去除效率的影响

Fig.8 Effect of co-existing ion（Cl^-，SO₄ ^2-，CO₃ ^2- and NO₃ ^-） on phosphate removal efficiency

图9 循环次数对除磷效率的影响

Fig.9 Effect of cycle number on phosphorus removal efficiency
