Mn<sup>2+</sup>调控制备ZnO、ZnMn-LDHs及其对磷酸盐的吸附研究

doi:10.19965/j.cnki.iwt.2023-0631

摘要/Abstract

摘要：

含磷废水的大量排放使水体富营养化，最终导致区域水质恶化。为有效去除水中的磷酸盐，以硝酸锌、硝酸锰为原料，三乙醇胺/水为溶剂体系，采用水热法合成ZnO和层状锌锰氢氧化物（ZnMn-LDHs）纳米吸附材料，利用SEM、XRD、Zeta电位仪、FT-IR对纳米材料进行表征，并考察了纳米吸附材料对磷酸盐的去除性能。结果表明：n _Zn∶n _Mn是影响ZnMn-LDHs向ZnO纳米材料转变的主要因素；ZnO和ZnMn-LDHs对磷酸根的吸附均符合Freundlich等温吸附模型及准二级动力学模型；相同条件下，ZnMn-LDHs对磷酸根的吸附性能优于ZnO；通过0.01 mol/L的NaOH脱附可实现材料的再生，6次循环利用后，ZnO和ZnMn-LDHs对磷酸根的去除率仍可达80%以上。

关键词: ZnO, ZnMn-LDHs, 磷酸根, 循环利用

Abstract:

The discharge of phosphorus-containing wastewater has led to eutrophication of water bodies, ultimately resulting in the deterioration of regional water quality. To effectively remove phosphates from water, ZnO and layered zinc-manganese hydroxide (ZnMn-LDHs) nano-adsorption materials were synthesized using zinc nitrate and manganese nitrate as raw materials and triethanolamine/water as the solvent system by hydrothermal method. The nano-materials were characterized by SEM, XRD, Zeta potentiometer, and FT-IR. The removal performance of nano-adsorption materials for phosphates was investigated. The results showed that the ratio of n _Zn to n _Mn was the main factor affecting the transformation of ZnMn-LDHs to ZnO nano-materials. The adsorption of phosphate by ZnO and ZnMn-LDHs both conformed to the Freundlich isothermal adsorption model and pseudo-second-order kinetic model. Under the same conditions, the adsorption performance of ZnMn-LDHs for phosphate was better than that of ZnO. The regeneration of the materials could be achieved through desorption with 0.01 mol/L NaOH. After six cycles of utilization, the removal rates of phosphate by ZnO and ZnMn-LDHs could still reach over 80%.

Key words: ZnO, ZnMn-LDHs, phosphate radical, recycling

中图分类号:

夏梦岩, 田慧媛, 仝蕊蕊, 李阳, 崔节虎. Mn²⁺调控制备ZnO、ZnMn-LDHs及其对磷酸盐的吸附研究[J]. 工业水处理, 2024, 44(7): 67-73.

Mengyan XIA, Huiyuan TIAN, Ruirui TONG, Yang LI, Jiehu CUI. Studies on preparation regulated by Mn²⁺ and phosphate adsorption of ZnO,ZnMn-LDHs[J]. Industrial Water Treatment, 2024, 44(7): 67-73.

https://www.iwt.cn/CN/Y2024/V44/I7/67

图/表 12

图1 不同n _Zn∶n _Mn纳米材料的SEM

Fig.1 SEM of nanomaterials with different n _Zn∶n _Mn

图2 不同n _Zn∶n _Mn纳米材料的FT-IR（a）和XRD（b）

Fig.2 FT-IR（a） and XRD（b） of nanomaterials with different n _Zn∶n _Mn

图3 不同n _Zn∶n _Mn纳米材料的Zeta电位

Fig.3 Zeta potential plots of nanomaterials with different n _Zn∶n _Mn

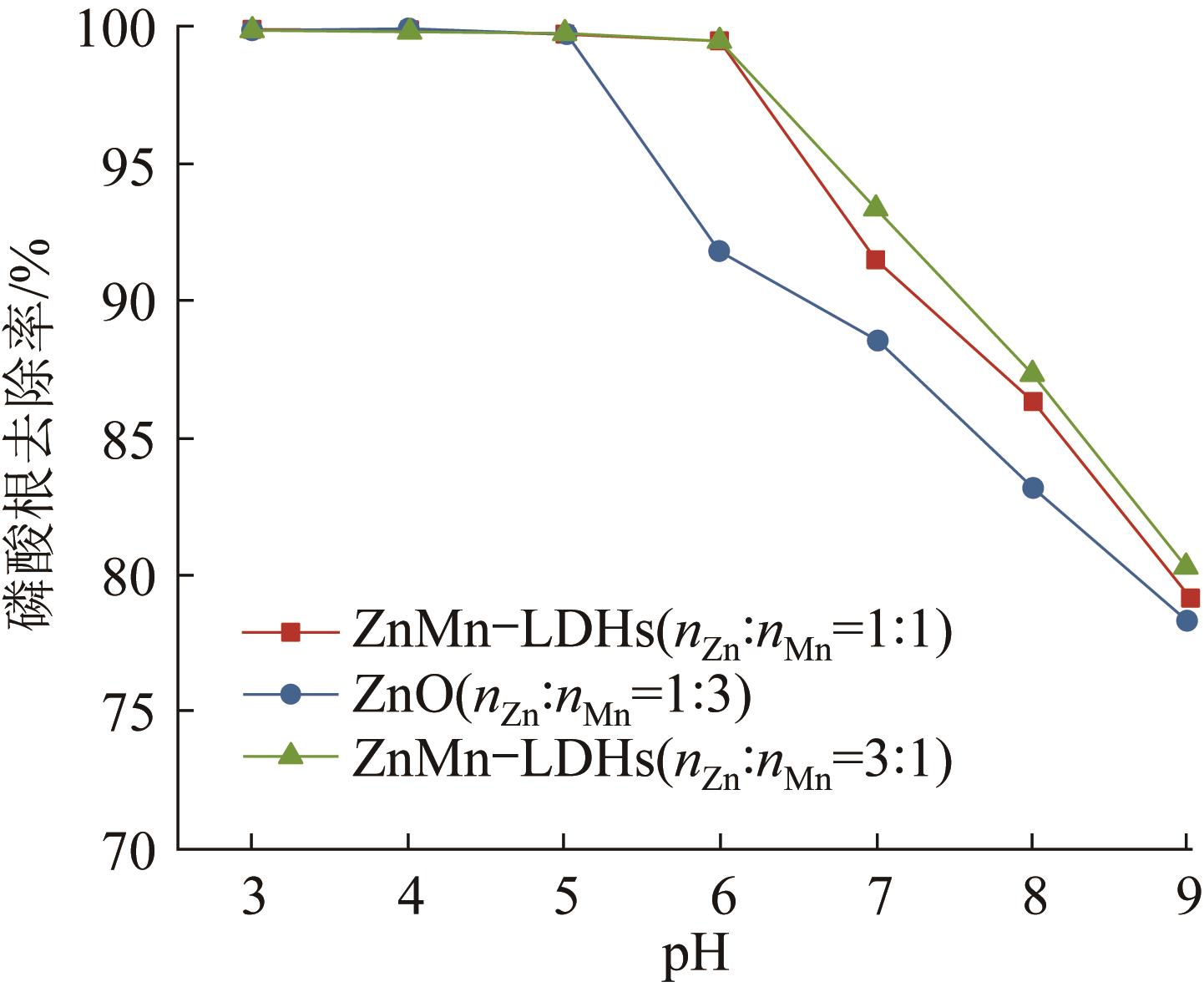

图4 pH对不同n _Zn∶n _Mn纳米材料的吸附性能影响

Fig.4 Effects of pH on the adsorption performance of nanomaterials with different n _Zn∶n _Mn

图5 投加量对吸附剂吸附性能的影响

Fig.5 Effects of dosage on the adsorption performance of adsorbent

图6 磷酸根初始质量浓度对3种吸附剂吸附性能的影响

Fig.6 Effect of initial mass concentration of phosphate radical on the adsorption performance of three adsorbents

表1 ZnMn-LDHs及ZnO吸附磷酸根的等温吸附模型参数

Table 1 Parmeters of isothermal adsorption model of ZnMn-LDHs and ZnO for adsorbing phosphate ions

吸附剂	Langmuir模型			Freundlich模型
吸附剂	Q _m/（mg·g^-1）	K _L	R ²	n	K _F	R ²
ZnMn-LDHs（n _Zn∶n _Mn=1∶1）	769.230 7	0.135 4	0.968 7	1.982 2	94.764 9	0.972 1
ZnO（n _Zn∶n _Mn=1∶3）	909.090 9	0.019 5	0.766 8	1.774 3	39.865 0	0.973 1
ZnMn-LDHs（n _Zn∶n _Mn=3∶1）	769.230 7	0.166 7	0.963 2	2.113 3	112.990 1	0.975 3

图7 温度对不同n _Zn∶n _Mn纳米材料的吸附性能影响

Fig.7 Effects of temperature on the adsorption performance of nanomaterials with different n _Zn∶n _Mn

表2 ZnMn-LDHs及ZnO对磷酸根的吸附热力学参数

Table 2 Thermodynamic parameters of ZnMn-LDHs and ZnO adsorption for phosphate ions

吸附剂

ΔG/

（kJ·mol^-1）

ΔH/

（kJ·mol^-1）

ΔS/

（kJ·mol^-1·K^-1）

ZnMn-LDHs（n _Zn∶n _Mn=1∶1）

ZnMn-LDHs（n _Zn∶n _Mn=3∶1）

-30.91

78.62

0.376

图8 反应时间对不同n _Zn∶n _Mn纳米材料吸附性能的影响

Fig.8 Effects of reaction time on the adsorption performance of nanomaterials with different n _Zn∶n _Mn

表3 ZnMn-LDHs及ZnO对磷酸根的吸附动力学拟合参数

Table 3 Fitting parameters of adsorption kinetics of ZnMn-LDHs and ZnO on phosphate ions

吸附剂	准一级动力学模型			准二级动力学模型
吸附剂	Q _e/（mg·g^-1）	K ₁/min^-1	R ²	Q _e/（mg·g^-1）	K ₂/（g·mg^-1·min^-1）	R ²
ZnMn-LDHs（n _Zn∶n _Mn=1∶1）	99.912 1	0.055 2	0.821 8	100	0.023 8	0.999 96
ZnO（n _Zn∶n _Mn=1∶3）	92.050 8	0.044 3	0.976 7	92.59	0.021 6	0.999 97
ZnMn-LDHs（n _Zn∶n _Mn=3∶1）	99.958 3	0.054 5	0.945 8	100	0.076 9	1

图9 3种吸附剂的循环性能

Fig.9 Cycle performance diagrams of three adsorbents

参考文献 18

1	程福龙，聂凡贵，赵嫦欣，等. 生物炭Mg/Al-LDHs复合材料对磷的吸附特性及机理［J］. 农业工程学报，2021，37（2）：226-234. doi:10.11975/j.issn.1002-6819.2021.2.026
	CHENG Fulong， NIE Fangui， ZHAO Changxin，et al. Phosphorus adsorption characteristics and mechanism of biochar loaded Mg/Al-LDHs composites［J］. Transactions of the Chinese Society of Agricultural Engineering，2021，37（2）：226-234. doi:10.11975/j.issn.1002-6819.2021.2.026
2	OGATA F， TODA M， OTANI M，et al. Evaluation of phosphate ion adsorption from aqueous solution by nickel-aluminum complex hydroxides［J］. Water Science and Technology，2018，（3）：913-921. doi:10.2166/wst.2018.273
3	杨靖，范议议，王赛娣，等. 二维层状双金属氢氧化物在去除磷酸盐中的应用［J］. 化工进展，2022，41（7）：3689-3706.
	YANG Jing， FAN Yiyi， WANG Saidi，et al. Layered double hydroxide（LDH） for phosphate removal［J］. Chemical Industry and Engineering Progress，2022，41（7）：3689-3706.
4	辛建珍. 钼酸铵分光光度法测定水中总磷的主要影响因素研究［J］. 中国资源综合利用，2022，40（10）：23-25.
	XIN Jianzhen. Study on main influencing factors of determination of total phosphorus in water by ammonium molybdate spectrophotometry［J］. China Resources Comprehensive Utilization，2022，40（10）：23-25.
5	ELMOUBARKI R， CHARAFI S， ELHALIL A，et al. Comparative adsorption of methyl orange on SO₄ ^2- and SDS intercalated Mg-Fe layered double hydroxides［J］. International Journal of Environmental Analytical Chemistry，2021：1-16.
6	程翔，黄新瑞，王兴祖，等. ZnAlLa类水滑石对污泥脱水液中磷酸根的吸附［J］. 化工学报，2010，61（4）：955-962.
	CHENG Xiang， HUANG Xinrui， WANG Xingzu，et al. Phosphate adsorption by ZnAlLa layered double hydroxides from excess sludge filtrate［J］. CIESC Journal，2010，61（4）：955-962.
7	LI Shifeng， GUO Yang， XIAO Min，et al. Enhanced arsenate removal from aqueous solution by Mn-doped MgAl-layered double hydroxides［J］. Environmental Science and Pollution Research，2019，26（12）：12014-12024. doi:10.1007/s11356-019-04667-4
8	杨正芳，张悦，蔡金霄，等. 层状双金属氢氧化物及其复合材料的制备与应用研究新进展［J］. 材料导报，2021，35（19）：19062-19069. doi:10.11896/cldb.19120181
	YANG Zhengfang， ZHANG Yue， CAI Jinxiao，et al. Recent advances in the preparation and application of layered double hydroxides and their composites［J］.Materials Reports，2021，35（19）：19062-19069. doi:10.11896/cldb.19120181
9	CUI Jiehu， WEI Chunlei， ZHANG Ming，et al.2D to 3D controllable synthesis of three Zn-Co-LDHs for rapid adsorption of MO by TEA-assisted hydrothermal method［J］.Applied Surface Science，2020，534：147564. doi:10.1016/j.apsusc.2020.147564
10	韩晓刚，刘转年，陆亭伊，等. 改性聚氯化铝残渣吸附剂制备及其除磷性能［J］. 无机盐工业，2019，51（4）：59-62.
	HAN Xiaogang， LIU Zhuannian， LU Tingyi，et al. Preparation of modified polyaluminium chloride residue and its phosphorus removal performance［J］. Inorganic Chemicals Industry，2019，51（4）：59-62.
11	LIU Zhaoping， MA Renzhi， OSADA M，et al. Synthesis，anion exchange，and delamination of Co-Al layered double hydroxide：assembly of the exfoliated nanosheet/polyanion composite films and magneto-optical studies［J］. Journal of the American Chemical Society，2006，128（14）：4872-4880. doi:10.1021/ja0584471
12	张明，崔节虎，杜秀红，等. TEA协助层状LZH到ZnO纳米材料控制生长机制研究［J］. 化学试剂，2020，42（1）：19-24.
	ZHANG Ming， CUI Jiehu， DU Xiuhong，et al. Study on control growth mechanism from LZH to ZnO nanomaterials assisted by triethanolamine［J］. Chemical Reagents，2020，42（1）：19-24.
13	李萍，蒋以晨，田慧媛，等. NiCo-LDHs对阴离子染料废水的吸附性能研究［J］. 山东化工，2022，51（18）：209-212.
	LI Ping， JIANG Yichen， TIAN Huiyuan，et al. Study on adsorption capacity of NiCo-LDHs for anionic dye wastewater［J］. Shandong Chemical Industry，2022，51（18）：209-212.
14	KARTHIKEYAN P， MEENAKSHI S. Enhanced removal of phosphate and nitrate ions by a novel ZnFe LDHs-activated carbon composite［J］. Sustainable Materials and Technologies，2020，25：e00154. doi:10.1016/j.susmat.2020.e00154
15	梁越敢，方涛，李伟，等. 磁性龙虾壳吸附去除水中磷的特性［J］. 中国环境科学，2019，39（5）：1928-1933. doi:10.3969/j.issn.1000-6923.2019.05.016
	LIANG Yuegan， FANG Tao， LI Wei，et al. Characteristics of phosphorus adsorption by magnetic lobster shell［J］. China Environmental Science，2019，39（5）：1928-1933. doi:10.3969/j.issn.1000-6923.2019.05.016
16	ZAGHLOUL A， BENHITI R， ABALI M，et al. Kinetic，isotherm，and thermodynamic studies of the removal of methyl orange by synthetic clays prepared using urea or coprecipitation［J］. Euro-Mediterranean Journal for Environmental Integration，2021，6（1）：1-10. doi:10.1007/s41207-020-00217-4
17	李秀玲，梁瀚予，钟兰燕，等. Ce-Zn复合吸附剂的制备及除磷性能研究［J］. 工业水处理，2023，43（5）：107-113.
	LI Xiuling， LIANG Hanyu， ZHONG Lanyan，et al. Study on preparation and phosphorus removal performance of Ce-Zn composite adsorbent［J］. Industrial Water Treatment，2023，43（5）：107-113.
18	刘晨，张美一，潘纲. 超薄水滑石纳米片除磷效果与机理［J］. 环境工程学报，2018，12（9）：2446-2456. doi:10.12030/j.cjee.201803195
	LIU Chen， ZHANG Meiyi， PAN Gang. Efficiency and mechanism of phosphate removal by ultrathin layered double hydroxide nanosheets［J］. Chinese Journal of Environmental Engineering，2018，12（9）：2446-2456. doi:10.12030/j.cjee.201803195
