<i>α</i>-环糊精改性反渗透膜制备及耐高温性能研究

doi:10.19965/j.cnki.iwt.2024-0858

摘要/Abstract

摘要：

高温废水处理一直是各行业水处理的难点，尤其是在受高温限制的反渗透膜水处理领域，而热稳定膜材料的研究和制备是解决这一难题的关键。首先通过界面聚合在聚砜基膜表面形成聚酰胺层，再利用膜表面残留的酰氯基团与富含羟基的α-环糊精（α-CD）进行二次界面聚合，成功在聚酰胺层上构建了基于α-CD改性的聚酯保护层，制备出一种α-CD改性聚酯/聚酰胺复合反渗透膜。得益于α-CD的耐热特性和独特的纳米空腔结构，在保证通量的条件下，有效提高了反渗透膜的耐高温性能。经过3个周期的常温-高温循环测试，复合膜对氯化钠的脱除率能够保持在99.18%~99.56%范围内，水通量随温度升高而相应提升，表明α-CD改性聚酯/聚酰胺复合反渗透膜具有优良的耐高温性能。

关键词: 聚酰胺, α-环糊精, 聚酯, 反渗透膜, 高温稳定性

Abstract:

High temperature wastewater treatment has always been a challenge in various industries, especially in the field of reverse osmosis membranes that are limited by high temperatures. The research and preparation of thermally stable membrane materials are the key to solving this problem. Firstly, a polyamide layer was formed on the surface of the polysulfone base film through interface polymerization, and then residual acyl chloride groups on the membrane surface were used to undergo secondary interfacial polymerization with α-cyclodextrin(α-CD) rich in hydroxyl. A polyester protective layer modified with α-CD was successfully constructed on the polyamide layer, and an α-CD modified polyester/polyamide composite reverse osmosis membrane was prepared. Thanks to the heat-resistant properties and unique nano cavity structure of α-CD, the high temperature stability of reverse osmosis membranes has been effectively improved while ensuring flux. After three cycles of room temperature-high temperature cycling tests, the removal rate of the composite membrane for sodium chloride could be maintained within the range of 99.18% to 99.56%, and the water flux increased correspondingly with the increase of temperature, which indicated that the α-CD modified polyester/polyamide composite reverse osmosis membrane had excellent high temperature resistance.

Key words: polyamide, α-cyclodextrin, polyester, reverse osmosis membrane, high temperature stability

中图分类号:

TQ028.8

任其成, 王海涛, 刘鹏, 陈董根, 许以农, 王锡惠, 常娜. α-环糊精改性反渗透膜制备及耐高温性能研究[J]. 工业水处理, 2025, 45(10): 69-77.

Qicheng REN, Haitao WANG, Peng LIU, Donggen CHEN, Yinong XU, Xihui WANG, Na CHANG. Preparation and high temperature resistance of α-cyclodextrin modified reverse osmosis membrane[J]. Industrial Water Treatment, 2025, 45(10): 69-77.

https://www.iwt.cn/CN/Y2025/V45/I10/69

图/表 13

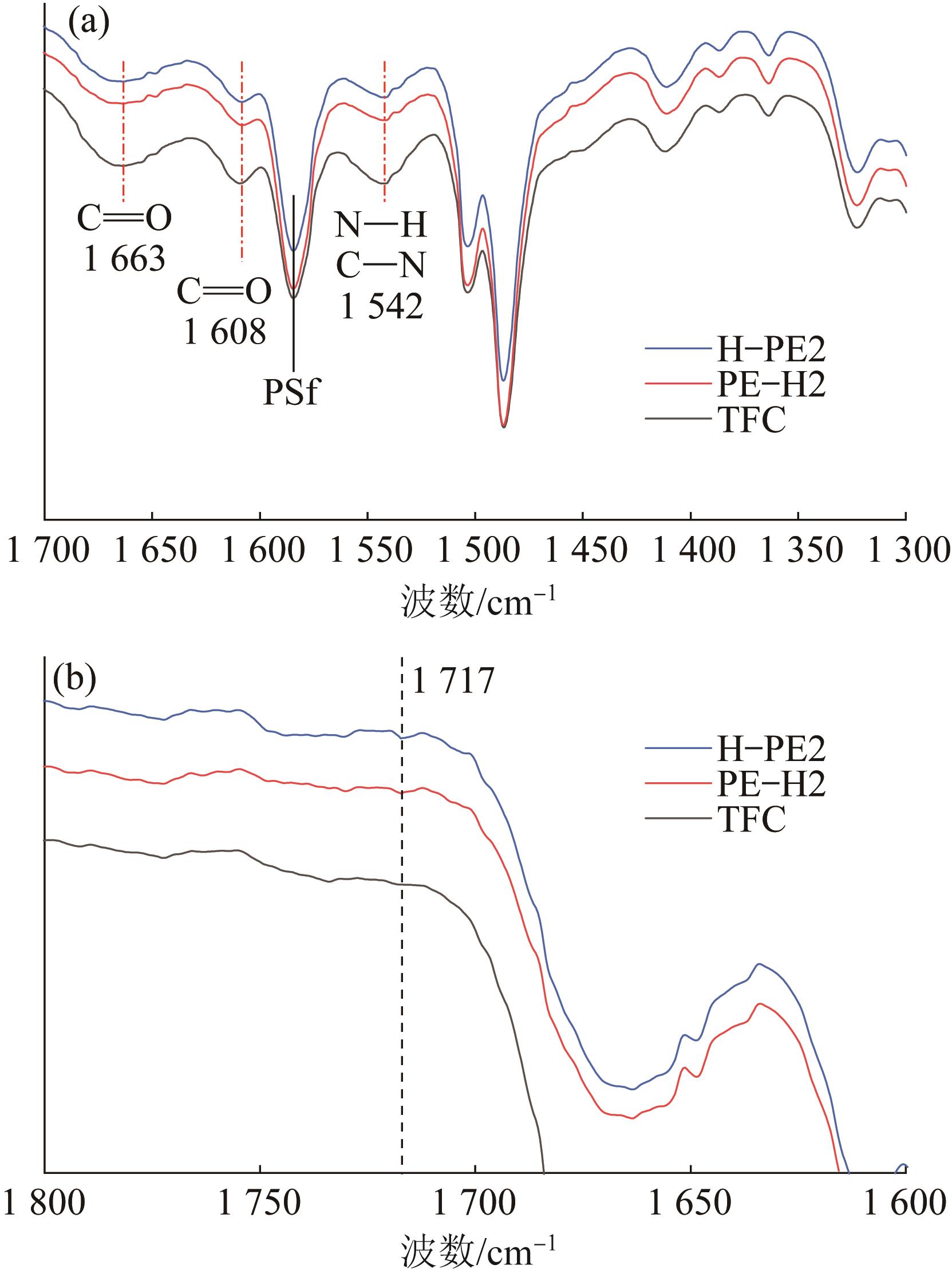

图1 TFC、PE-H2及H-PE2的ATR-FTIR光谱

Fig.1 ATR-FTIR spectra of TFC，PE-H2， and H-PE2

表1 TFC、PE-H2及H-PE2表面元素的原子数分数

Table 1 Atomic percentage of surface elements in TFC， PE-H2，and H-PE2

膜样品编号	原子数分数/%			n（O）/ n（N）	n（O）/ n（C）
膜样品编号	C	N	O	n（O）/ n（N）	n（O）/ n（C）
TFC	77.15	10.28	12.57	1.22	0.16
PE-H2	73.17	8.30	18.53	2.23	0.25
H-PE2	76.24	10.17	13.59	1.34	0.18

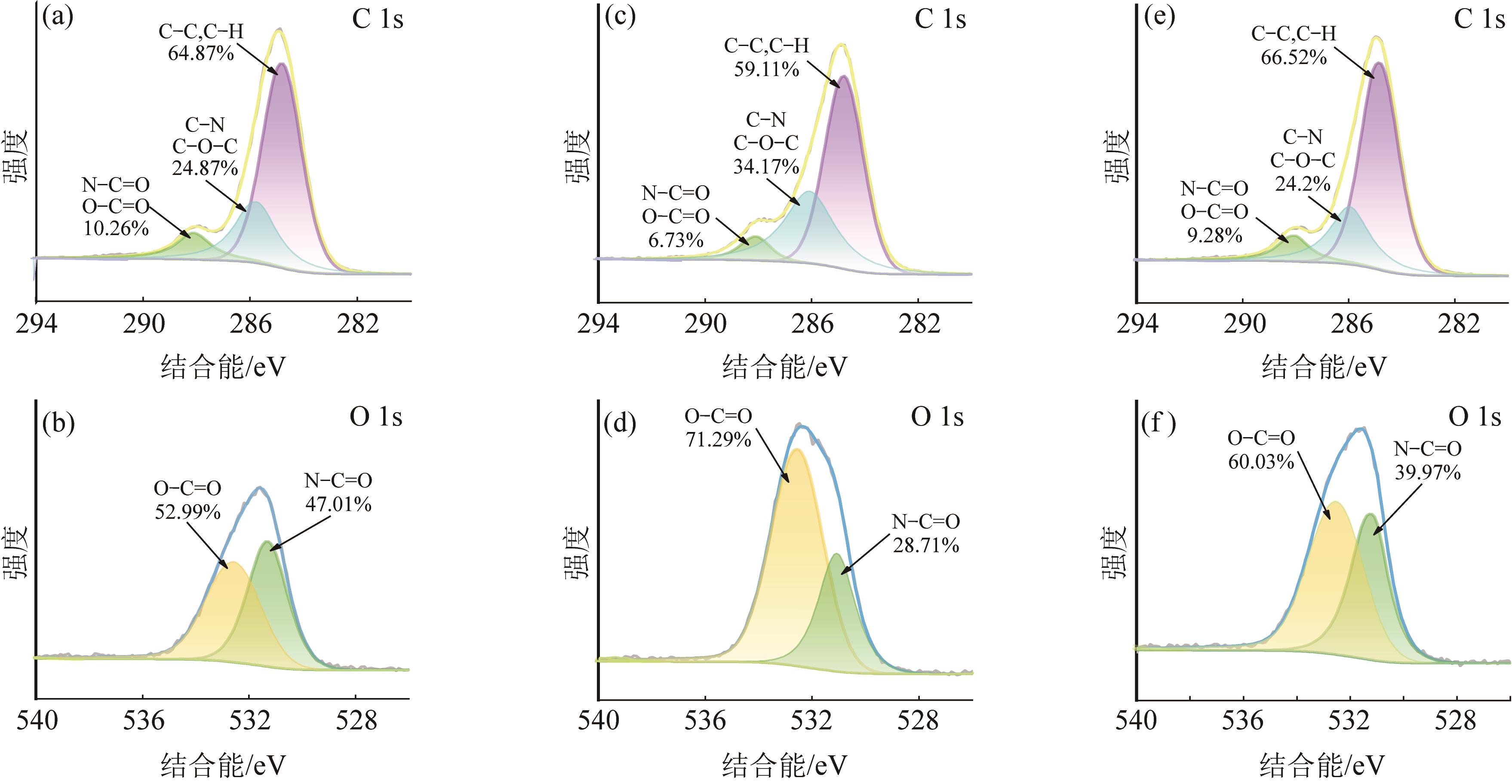

图2 TFC（a，b）、PE-H2（c，d）及H-PE2（e，f）的XPS谱图

Fig.2 XPS spectra of TFC（a，b），PE-H2（c，d）， and H-PE2（e，f）

图3 TFC（a，b）、PE-H2（c，d）和H-PE2（e，f）的SEM图像

Fig.3 SEM images of TFC（a，b），PE-H2（c，d）， and H-PE2（e，f）

图4 TFC（a，b）、PE-H2（c，d）和H-PE2（e，f）的AFM图像

Fig.4 AFM images of TFC（a，b），PE-H2（c，d）， and H-PE2（e，f）

表2 膜样品的表面粗糙度

Table 2 Surface roughness of each membrane

膜类型	R _a/nm
TFC	69.76
PE-H1	56.90
PE-H2	41.06
PE-H3	39.45
H-PE1	62.24
H-PE2	61.60
H-PE3	60.14

图5 膜样品的水接触角

Fig.5 Water contact angle of each membrane

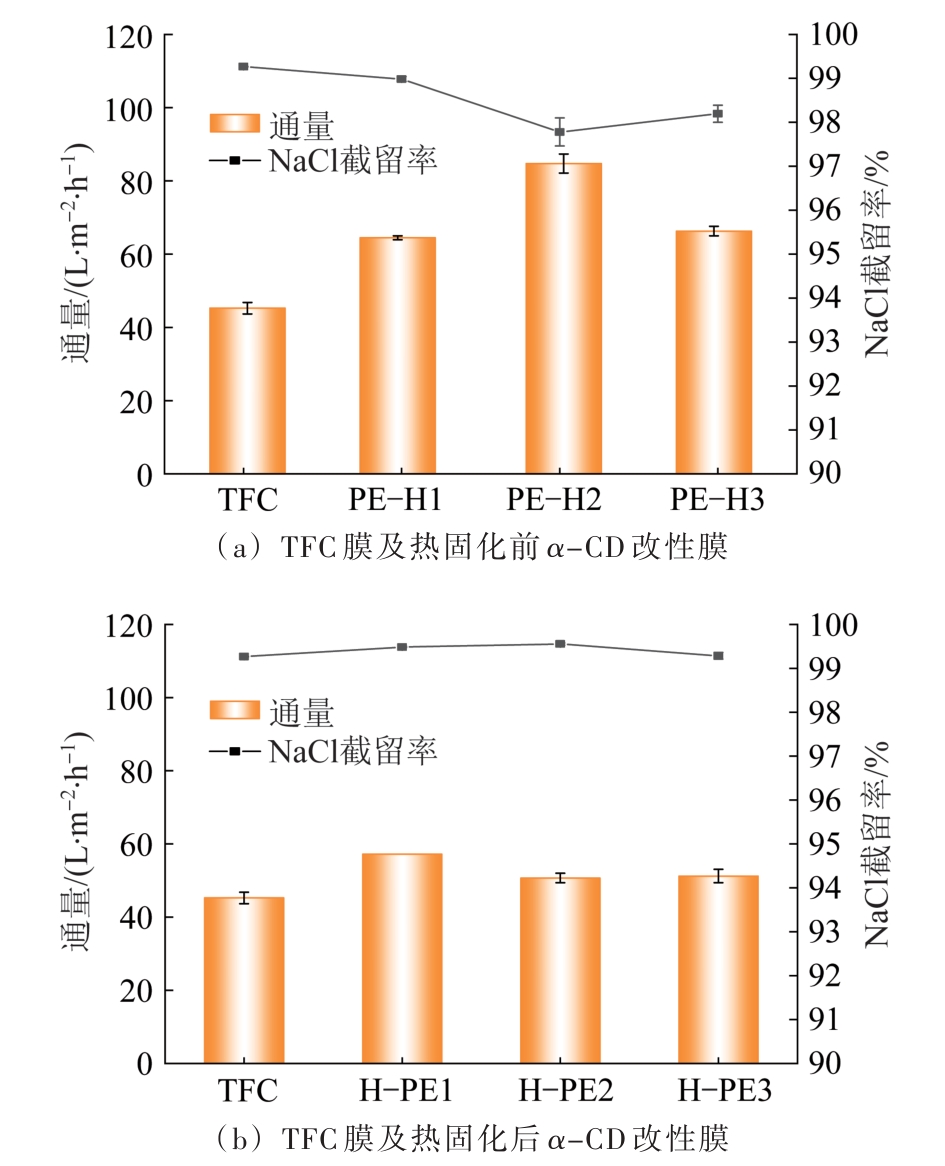

图6 反渗透膜的分离性能

Fig.6 Separation performance of reverse osmosis membrane

表3 文献报道的反渗透膜耐高温性能

Table 3 High temperature resistance of reverse osmosis membranes reported in literature

膜类型/型号	运行温度/ ℃	运行压力/MPa	水通量/（L·m^-2·h^-1）	脱盐率/ %
PA/PI^〔18〕	25→95	2.76	31→165	98
PA/PPESK^〔19〕	25→95	1.6	22.9→76	99.2
TAP改性-M4^〔20〕	25→75	1.52	43→130	94.9→93
SUEZ-AD^〔21〕	25→65	1.55→0.55	35	97→96.8
SUEZ-AK^〔21〕	25→75	1.55→0.69	112	94→92.05

图7 运行温度对反渗透膜分离性能的影响

Fig.7 Effect of operating temperature on the separation performance of reverse osmosis membranes

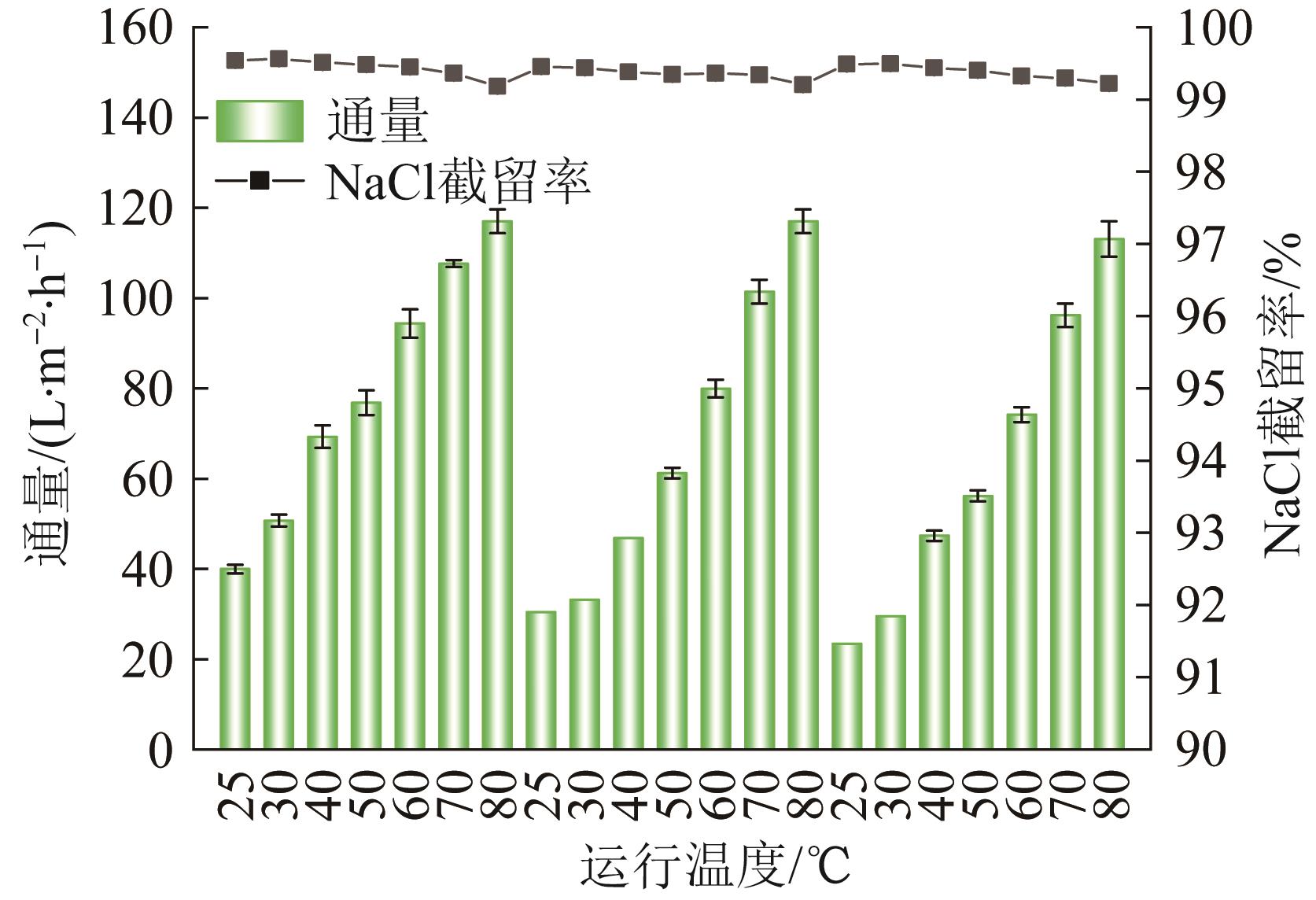

图8 H-PE2膜的常温-高温循环测试

Fig.8 Room temperature-high temperature cycling test of H-PE2 membrane

表4 实际废水水质

Table 4 Actual wastewater quality

指标	COD/（mg·L^-1）	pH	电导率/（μS·cm^-1）	浊度/NTU	色度/度
水质	441	8.4	3 600	0.6	250

图9 TFC膜和H-PE2膜的抗污染性能

Fig.9 Antifouling performance of TFC and H-PE2 membranes

参考文献 21

[1]	LE N L， NUNES S P. Materials and membrane technologies for water and energy sustainability［J］. Sustainable Materials and Technologies，2016，7：1-28. doi:10.1016/j.susmat.2016.02.001
[2]	胡景泽，王庆吉，甘霖，等. 石油石化含盐有机废水脱盐处理技术及资源化研究进展［J］. 工业水处理，2024，44（1）：32-43.
	HU Jingze， WANG Qingji， GAN Lin，et al. Research progress on desalination treatment technology and resource utilization of saline organic wastewater in petroleum and petrochemical industry［J］. Industrial Water Treatment，2024，44（1）：32-43.
[3]	KARAMI P， KHORSHIDI B， MCGREGOR M，et al. Thermally stable thin film composite polymeric membranes for water treatment：A review［J］. Journal of Cleaner Production，2020，250：119447. doi:10.1016/j.jclepro.2019.119447
[4]	KURT E， KOSEOGLU-IMER D Y， DIZGE N，et al. Pilot-scale evaluation of nanofiltration and reverse osmosis for process reuse of segregated textile dyewash wastewater［J］. Desalination，201，302：24-32. doi:10.1016/j.desal.2012.05.019
[5]	孙玉豹，孙永涛，马增华，等. NB35-2油田多元热流体热采水处理工艺［J］. 石油钻采工艺，2012，34（）：76-77.
	SUN Yubao， SUN Yongtao， MA Zenghua，et al. Design and application of efficient water treatment procedure with multielement thermal fluid for thermal recovery in offshore oilfield［J］. Oil Drilling & Production Technology，2012，34（S1）：76-77.
[6]	蒙丽霞，李凯，陆登俊，等. 超滤、反渗透技术在制糖业应用的研究进展［J］. 甘蔗糖业，2014，43（1）：49-53.
	MENG Lixia， LI Kai， LU Dengjun，et al. Research progress of ultrafiltration and reverse osmosis technology applied in sugar industry［J］. Sugarcane and Canesugar，2014，43（1）：49-53.
[7]	MASHHADIKHAN S， AHMADI R， EBADI AMOOGHIN A，et al. Breaking temperature barrier：Highly thermally heat resistant polymeric membranes for sustainable water and wastewater treatment［J］. Renewable and Sustainable Energy Reviews，2024，189：113902. doi:10.1016/j.rser.2023.113902
[8]	KWON Y N， LECKIE J O. Hypochlorite degradation of crosslinked polyamide membranes Ⅱ. Changes in hydrogen bonding behavior and performance［J］. Journal of Membrane Science，2006，282（1/2）：456-464. doi:10.1016/j.memsci.2006.06.004
[9]	NIKBAKHT FINI M， ZHU Junyong， VAN DER BRUGGEN B，et al. Preparation，characterization and scaling propensity study of a dopamine incorporated RO/FO TFC membrane for pesticide removal［J］. Journal of Membrane Science，2020，612：118458. doi:10.1016/j.memsci.2020.118458
[10]	王志，吴浩文，王纪孝. 热处理前溶剂活化对芳香聚酰胺反渗透膜结构的影响机制［J］. 天津大学学报（自然科学与工程技术版），2023，56（6）：553-563.
	WANG Zhi， WU Haowen， WANG Jixiao. Impact of solvent activation before heat treatment on the structure of aromatic polyamide reverse osmosis membrane［J］. Journal of Tianjin University（Science and Technology），2023，56（6）：553-563.
[11]	VILLALOBOS L F， HUANG Tiefan， PEINEMANN K V. Cyclodextrin films with fast solvent transport and shape-selective permeability［J］. Advanced Materials，2017，29（26）：1606641. doi:10.1002/adma.201606641
[12]	张皓阳，李明，王军. PA/PET/PDA/PVDF复合纳滤膜制备及其处理染料废水的研究［J］. 工业水处理，2023，43（10）：150-156.
	ZHANG Haoyang， LI Ming， WANG Jun. Preparation of PA/PET/PDA/PVDF composite nanofiltration membrane and its application in dyeing wastewater treatment［J］. Industrial Water Treatment，2023，43（10）：150-156.
[13]	WU Haowen， LIU Yingying， ZHANG Haifeng，et al. Rapid construction of cyclodextrin polyester layer on polyamide for preparing highly permeable reverse osmosis membrane［J］. Journal of Membrane Science，2022，660：120862. doi:10.1016/j.memsci.2022.120862
[14]	CHEN Kuo， LI Peng， ZHANG Hongyu，et al. Organic solvent nanofiltration membrane with improved permeability by in situ growth of metal-organic frameworks interlayer on the surface of polyimide substrate［J］. Separation and Purification Technology，2020，251：117387. doi:10.1016/j.seppur.2020.117387
[15]	NULENS I， PETERS R， VERBEKE R，et al. MPD and TMC supply as parameters to describe synthesis-morphology-performance relationships of polyamide thin film composite membranes［J］. Journal of Membrane Science，2023，667：121155. doi:10.1016/j.memsci.2022.121155
[16]	常娜，高曌寰，荆兆敬，等. 界面聚合反应有机溶剂对聚酰胺复合纳滤膜结构及性能的影响［J］. 高分子材料科学与工程，2022，38（5）：32-42.
	CHANG Na， GAO Zhaohuan， JING Zhaojing，et al. Effect of organic solvents in interfacial polymerization on structure and performance of polyamide composite nanofiltration membrane［J］. Polymer Materials Science & Engineering，2022，38（5）：32-42.
[17]	YAN Wentao， LIU Lifen， DONG Chenxi，et al. Surface modification of reverse osmosis membrane with tannic acid for improving chlorine resistance［J］. Desalination，2021，498：114639. doi:10.1016/j.desal.2020.114639
[18]	BA Chaoyi， ECONOMY J. Preparation of PMDA/ODA polyimide membrane for use as substrate in a thermally stable composite reverse osmosis membrane［J］. Journal of Membrane Science，2010，363（1/2）：140-148. doi:10.1016/j.memsci.2010.07.019
[19]	WU Chunrui， ZHANG Shouhai， YANG Daling，et al. Preparation，characterization and application in wastewater treatment of a novel thermal stable composite membrane［J］. Journal of Membrane Science，2006，279（1/2）：238-245. doi:10.1016/j.memsci.2005.11.054
[20]	KARAMI P， KHORSHIDI B， SOARES J B P，et al. Fabrication of highly permeable and thermally stable reverse osmosis thin film composite polyamide membranes［J］. ACS Applied Materials & Interfaces，2020，12（2）：2916-2925. doi:10.1021/acsami.9b16875
[21]	KARAMI P， AGHAPOUR AKTIJ S， MORADI K，et al. Comprehensive characterization of commercial reverse osmosis membranes through high-temperature cross-flow filtration［J］. ACS Omega，2024，9（1）：1990-1999. doi:10.1021/acsomega.3c09331
