Pilot study on treatment and near zero discharge of gallium arsenide wafer processing wastewater

doi:10.19965/j.cnki.iwt.2024-0123

Abstract

Abstract:

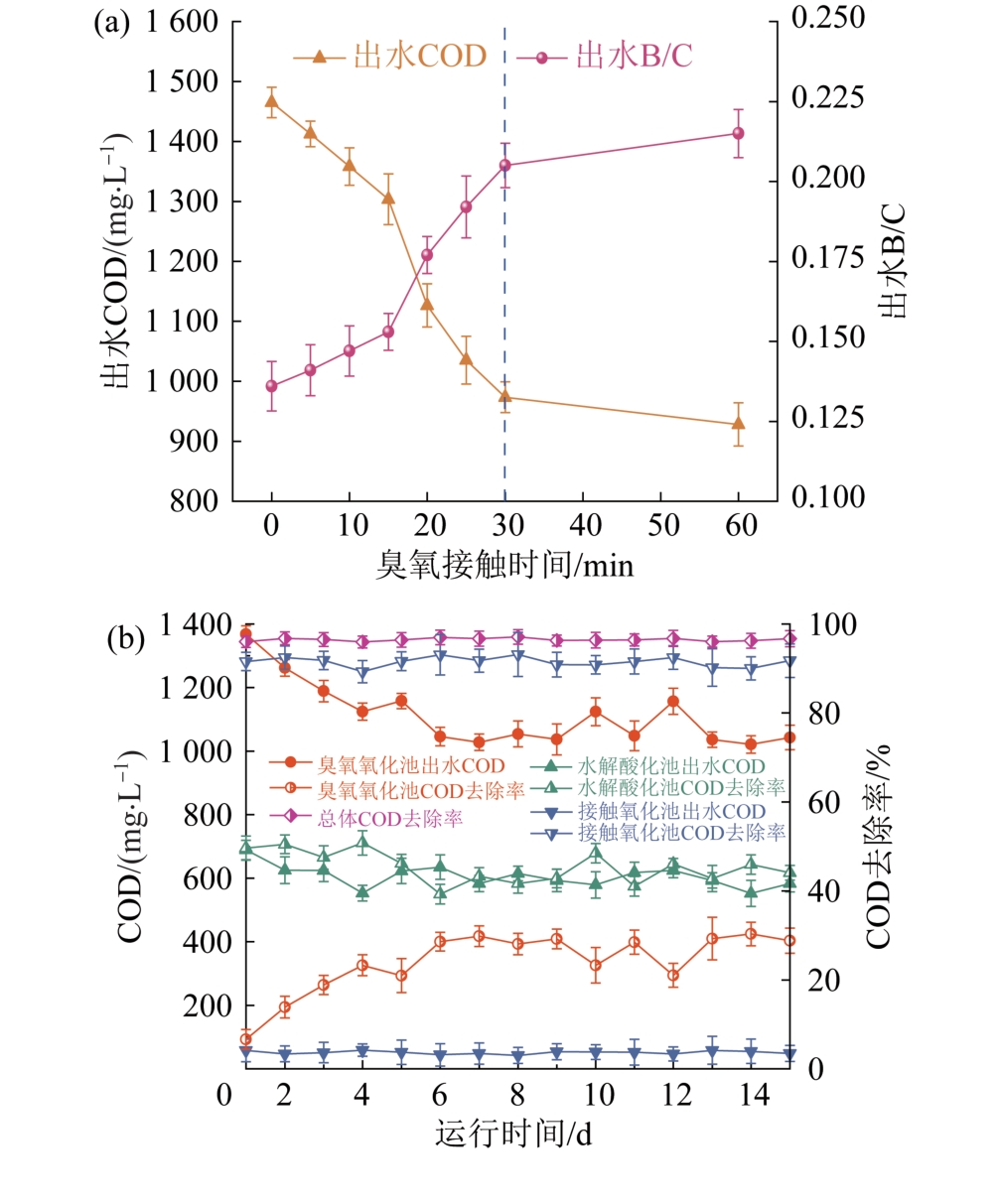

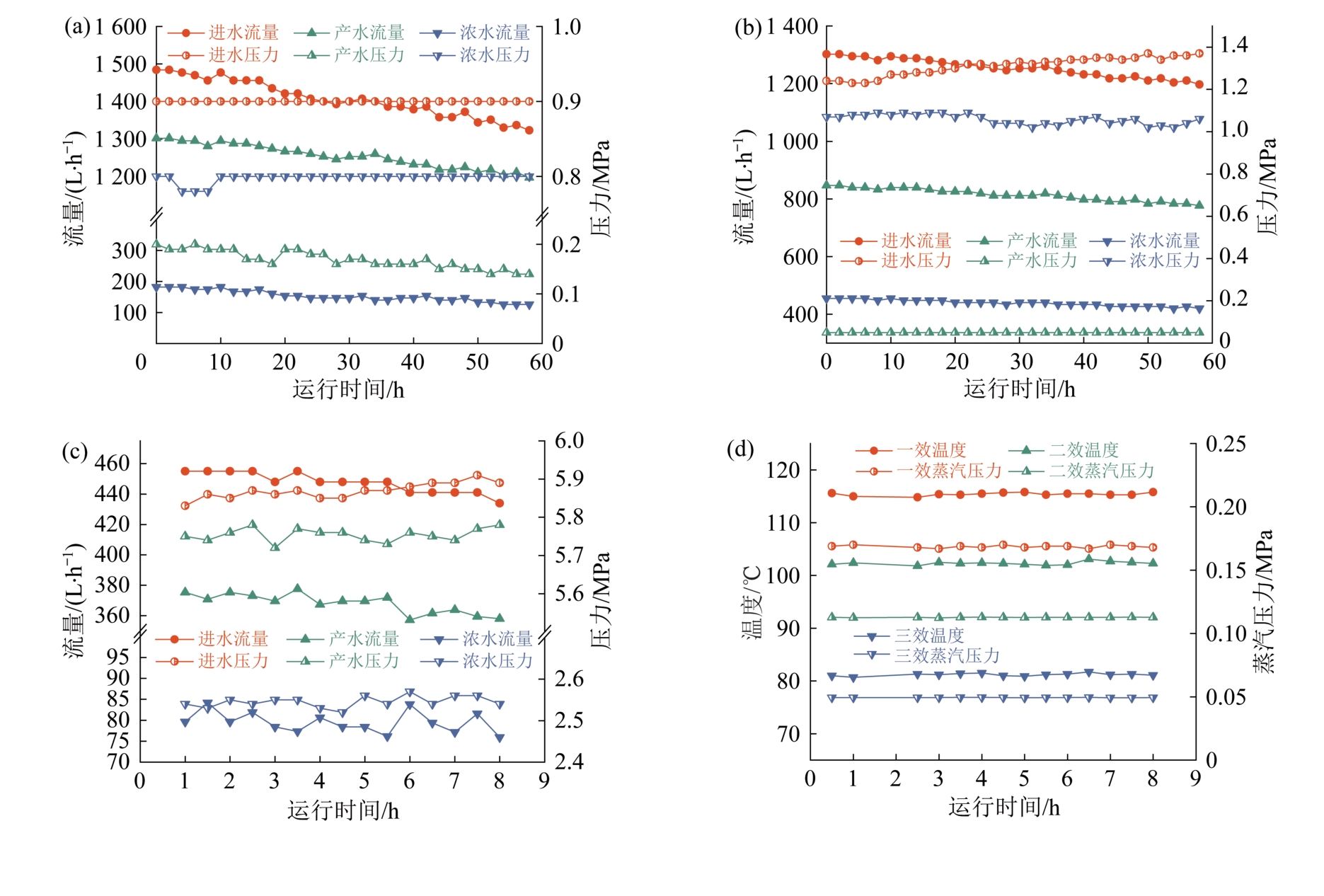

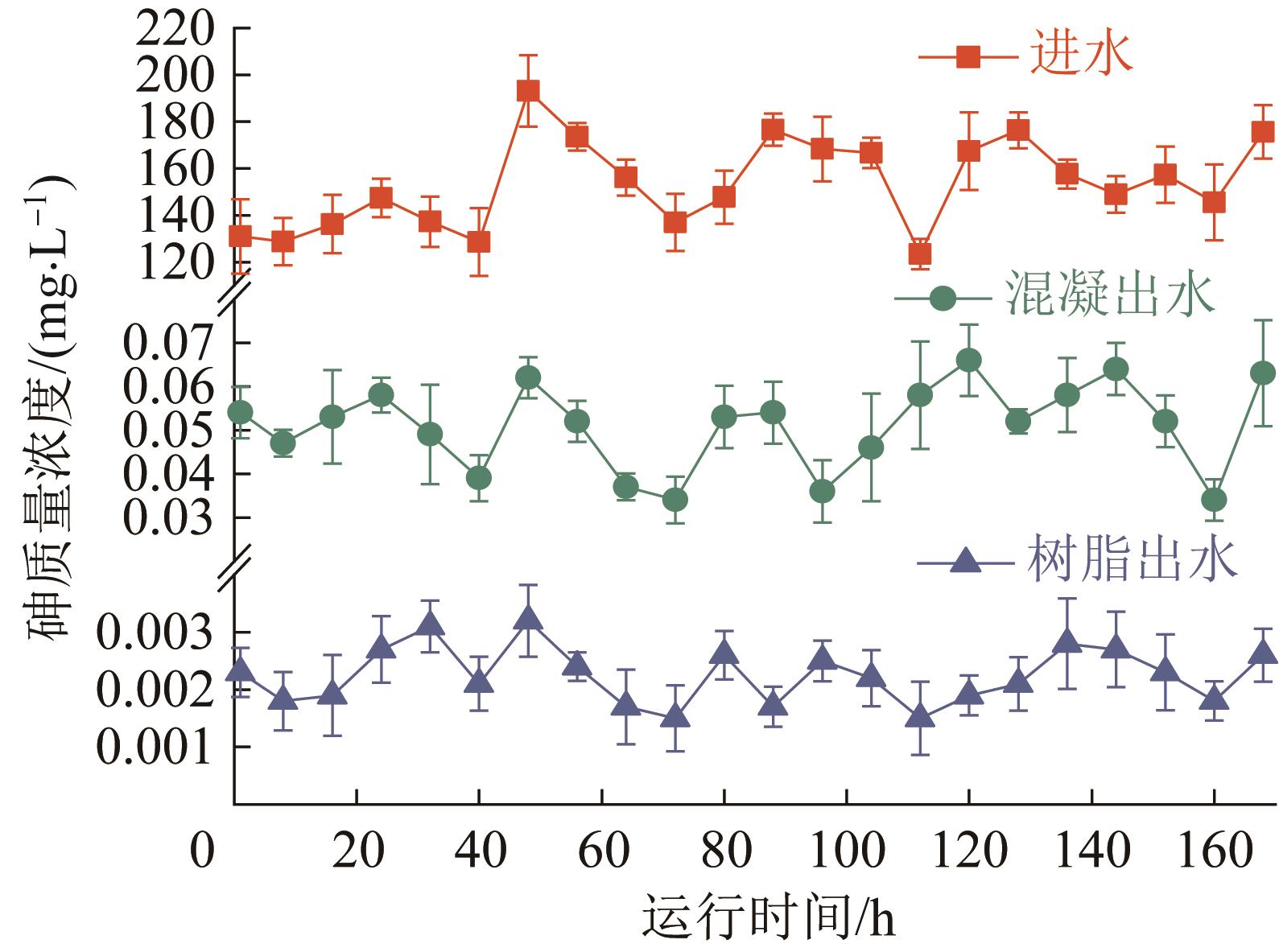

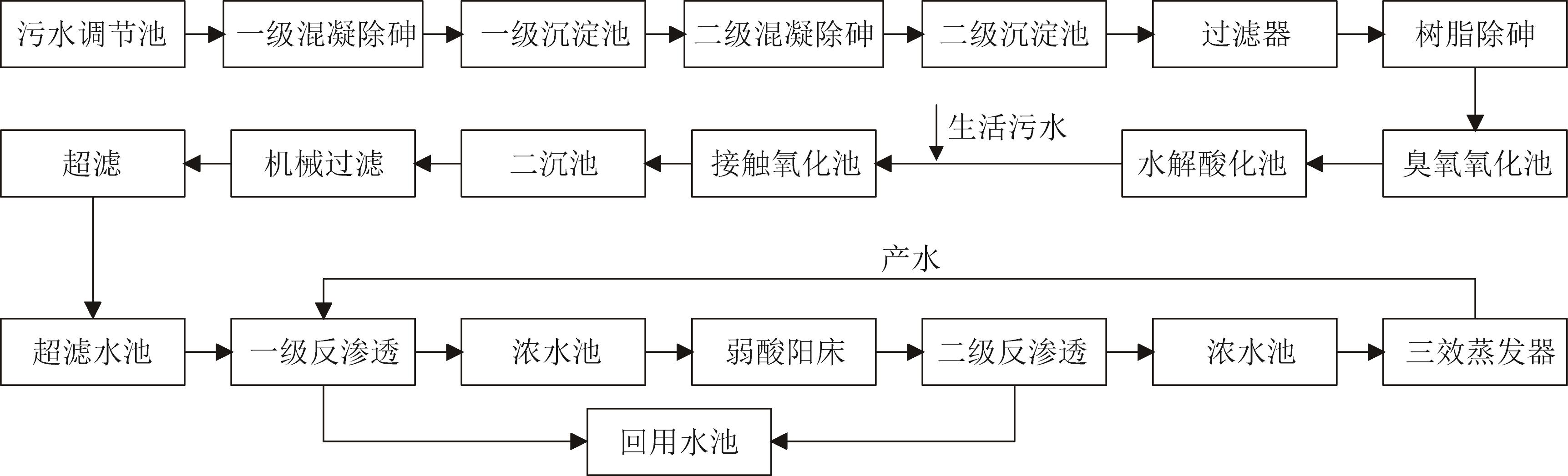

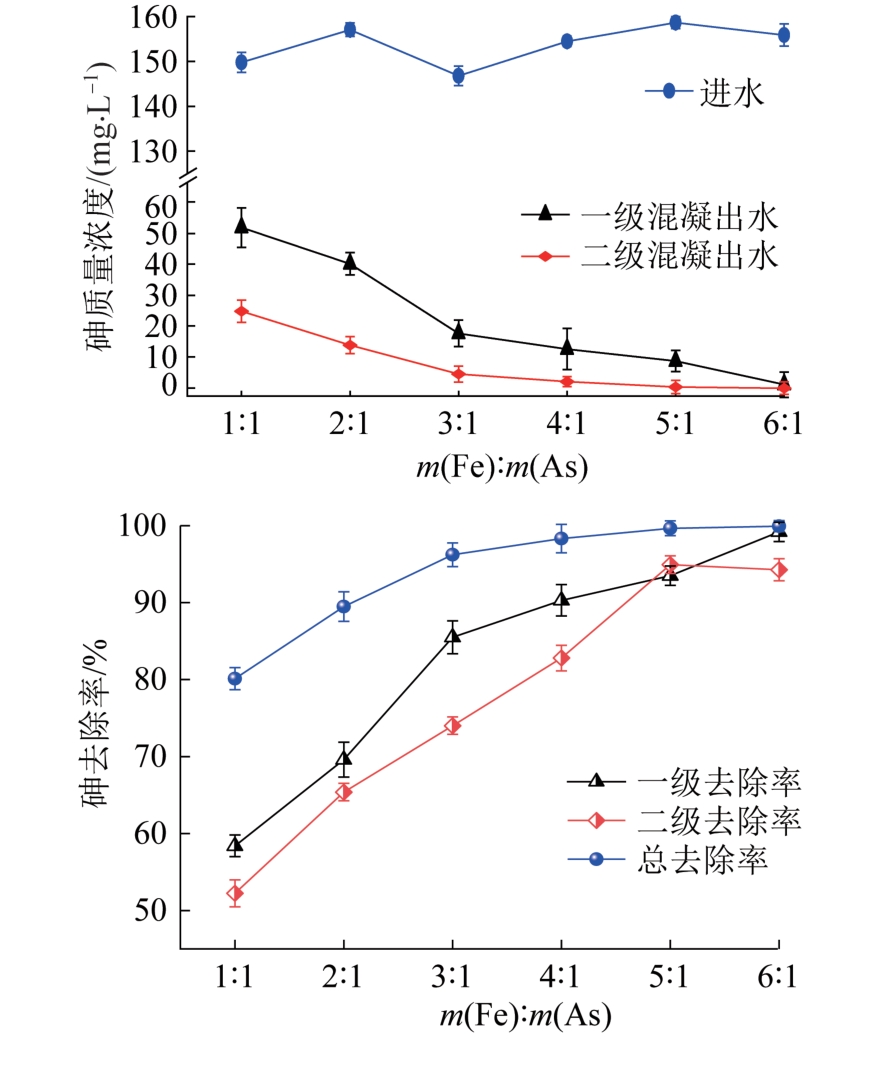

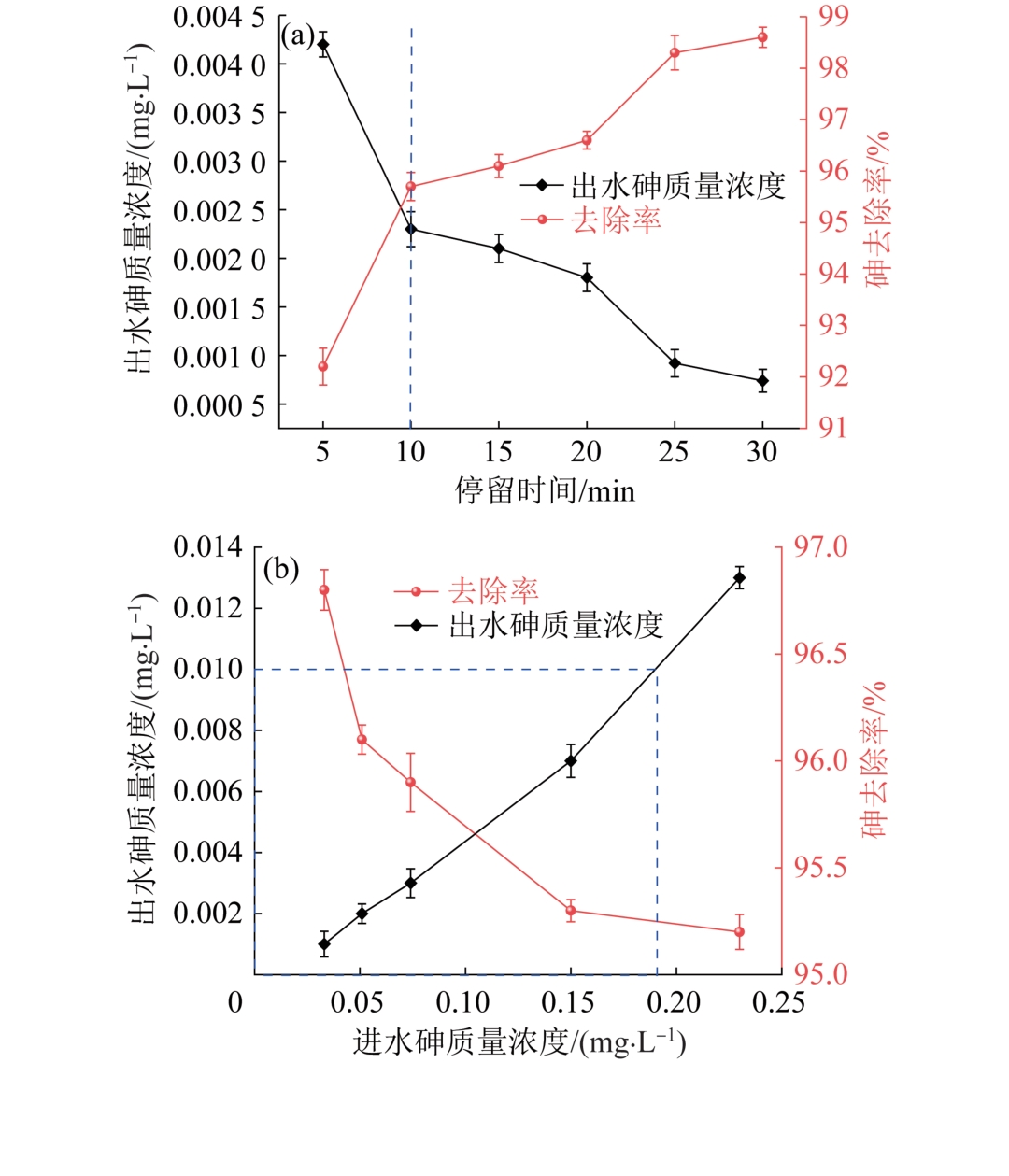

In the process of gallium arsenide wafer, a large number of toxic and harmful organic wastewater with arsenic was produced. In this paper, the process of “arsenic removal pretreatment+biochemical treatment+advanced treatment” was used to achieve the standard treatment of gallium arsenide wafer processing wastewater and near-zero discharge. The arsenic removal was achieved by the pretreatment process of “two-stage coagulation+ion exchange resin”. The arsenic removal rate reached more than (99.998±0.003)%, and the arsenic content in the effluent reached the discharge standard. Biochemical treatment adopted the process of “O₃ oxidation+hydrolytic acidification+biological contact oxidation”, the COD removal rate was (95.7±0.3)%, and the effluent could meet local emission standards. The advanced treatment adopted “ultrafiltration+two-stage reverse osmosis+triple-effect evaporation and crystallization” to realize the reuse of wastewater and resource recovery. By calculation, the cost of treating arsenic-containing organic wastewater was about 36.11 yuan/m³. This pilot study verified the feasibility of resource recovery and near-zero discharge of gallium arsenide wafer processing wastewater, and provided reliable and effective technical support for the standard discharge, resource recovery and utilization of arsenic-containing wastewater in the industry.

Key words: gallium arsenide wafer, arsenic-containing wastewater, near-zero discharge, double-membrane technology, evaporation and crystallization

摘要：

砷化镓晶片加工生产过程中，产生大量有毒有害的含砷有机废水。采用“除砷预处理+生化处理+深度处理”工艺对砷化镓晶片加工废水进行达标处理及近零排放的中试研究。除砷预处理采用“两级混凝+离子交换树脂”工艺，砷去除率达（99.998±0.003）%以上，出水砷含量稳定达到排放标准。生化处理采用“O₃氧化+水解酸化+生物接触氧化”工艺，COD去除率为（95.7±0.3）%，出水水质满足当地园区纳管标准。深度处理采用“超滤+两级反渗透+三效蒸发结晶”，实现废水回用及资源回收。经计算，该中试工艺处理含砷有机废水的成本约为36.11元/m³。该中试研究验证了砷化镓晶片加工生产废水的资源回收和近零排放的可行性，为该行业含砷废水的达标排放和资源回收利用提供了可靠的工艺支持和技术保障。

关键词: 砷化镓晶片, 含砷废水, 近零排放, 双膜法, 蒸发结晶

CLC Number:

X703

Weichao LI, Jun YANG, Hai CHANG, Tianchi GENG, Yuchong WU, Jingjing LIU, Yuyu WANG, Yun WU, Yingbo CHEN. Pilot study on treatment and near zero discharge of gallium arsenide wafer processing wastewater[J]. Industrial Water Treatment, 2025, 45(3): 65-72.

李伟超, 杨军, 常海, 耿天驰, 武玉冲, 刘晶晶, 王妤予, 吴云, 陈英波. 砷化镓晶片加工废水处理及近零排放中试研究[J]. 工业水处理, 2025, 45(3): 65-72.

/ / Recommend / Download Citations

URL: https://www.iwt.cn/EN/10.19965/j.cnki.iwt.2024-0123

https://www.iwt.cn/EN/Y2025/V45/I3/65

Figures/Tables 12

References 20

1	罗铭宇，张丽娜，杨海艳，等. 废水中砷去除的研究进展与展望［J］. 精细化工中间体，2018，48（6）：1-5.
	LUO Mingyu， ZHANG Li’na， YANG Haiyan，et al. Research progress and prospect of arsenic removal from wastewater［J］. Fine Chemical Intermediates，2018，48（6）：1-5.
2	袁露成，龚傲，吴选高，等. 过渡金属氧化物去除水中砷的研究进展［J］. 湿法冶金，2020，39（3）：175-181.
	YUAN Lucheng， GONG Ao， WU Xuangao，et al. Research progress of arsenic removal from water by transition metal oxides［J］. Hydrometallurgy of China，2020，39（3）：175-181.
3	郑雅杰，崔涛，彭映林. 二段脱铜液还原结晶法脱砷新工艺［J］. 中国有色金属学报，2012，22（7）：2103-2108.
	ZHENG Yajie， CUI Tao， PENG Yinglin. A new process of arsenic removal by reduction crystallization of two-stage copper removal solution［J］. The Chinese Journal of Nonferrous Metals，2012，22（7）：2103-2108.
4	MILLER G. A comment on arsenic species separation using ion exchange［J］. Water Research，2000，34（4）：1397-1400. doi:10.1016/s0043-1354(99)00257-2
5	AN B， LIANG Qiqi， ZHAO Dongye. Removal of arsenic（Ⅴ） from spent ion exchange brine using a new class of starch-bridged magnetite nanoparticles［J］. Water Research，2011，45（5）：1961-1972. doi:10.1016/j.watres.2011.01.004
6	SHIH M C. An overview of arsenic removal by pressure-driven membrane processes［J］. Desalination，2005，172（1）：85-97. doi:10.1016/j.desal.2004.07.031
7	马永明，郭红兵. 石灰-铁盐法除砷工艺及其在工业含砷酸性废水处理中的应用［J］. 中国有色冶金，2022，51（3）：101-104.
	MA Yongming， GUO Hongbing. Technology of arsenic removal with lime-iron salt process and its application in treatment of industrial arsenic-bearing acidic wastewater［J］. China Nonferrous Metallurgy，2022，51（3）：101-104.
8	张亚明，杨汉军，黄文凤，等. 催化臭氧氧化-好氧生化-膜分离组合工艺处理砷化镓生产废水的工程应用［J］. 化工环保，2020，40（4）：455-459.
	ZHANG Yaming， YANG Hanjun， HUANG Wenfeng，et al. Engineering application of catalytic ozonation-aerobic biochemical degradation-membrane separation combined process for treatment of gallium arsenide production wastewater［J］. Environmental Protection of Chemical Industry，2020，40（4）：455-459.
9	GB 3838—2002 《地表水环境质量标准》［S］. doi:10.7717/peerj.13400/supp-2
	GB 3838—2002 Environmental quality standards for surface water ［S］. doi:10.7717/peerj.13400/supp-2
10	HJ/T 399—2007 《水质化学需氧量的测定快速消解分光光度法》［S］. doi:10.3403/00185875u
	HJ/T 399—2007 Water quality—Determination of the chemical oxygen demand—Fast digestion-spectrophotometric method ［S］. doi:10.3403/00185875u
11	HJ 694—2014 《水质汞、砷、硒、铋和锑的测定原子荧光法》［S］. doi:10.1016/s0039-9140(00)00436-7
	HJ 694—2014 Water quality—Determination of mercury，arsenic，selenium，bismuth and antimony—Atomic Fluorescence spectrometry ［S］. doi:10.1016/s0039-9140(00)00436-7
12	GB/T 19923—2005 《城市污水再生利用工业用水水质》［S］. doi:10.1201/b19646-32
	GB/T 19923—2005 The reuse of urban recycling water—Water quality standard for industrial uses ［S］. doi:10.1201/b19646-32
13	杨晓明. 氧化混凝沉淀与粉末活性炭除砷效果比较［J］. 技术与市场，2023，30（7）：43-46.
	YANG Xiaoming. Comparison of treatment arsenic by oxidation coagulation sedimentation and powered activated carbon［J］. Technology and Market，2023，30（7）：43-46.
14	李娜，孙竹梅，阮福辉，等. 三氯化铁除砷（Ⅲ）机理［J］. 化工学报，2012，63（7）：2224-2228.
	LI Na， SUN Zhumei， RUAN Fuhui，et al. Mechanism of removing arsenic（Ⅲ） with ferric chloride［J］. CIESC Journal，2012，63（7）：2224-2228.
15	章文，吴雪辉，蓝梧涛，等. 大孔树脂对高良姜茎叶总黄酮的吸附动力学研究［J］. 离子交换与吸附，2019，35（1）：88-96.
	ZHANG Wen， WU Xuehui， LAN Wutao，et al. Adsorption kinetics of flavonoids in alpinia officinarum with macroporous adsorption resins［J］. Ion Exchange and Adsorption，2019，35（1）：88-96.
16	刘永进，刘玉倩，宋文超. 光刻版清洗工艺及设备研究［J］. 电子工业专用设备，2013，42（11）：19-21.
	LIU Yongjin， LIU Yuqian， SONG Wenchao. Study of photomask cleaning process and equipments［J］. Equipment for Electronic Products Manufacturing，2013，42（11）：19-21.
17	田凯勋，戴友芝，唐受印，等. 有机废水厌氧水解酸化工艺研究与工业应用现状［J］. 工业水处理，2003，23（3）：20-23.
	TIAN Kaixun， DAI Youzhi， TANG Shouyin，et al. Research and industrial application status of anaerobic hydrolysis acidification process for organic wastewater［J］. Industrial Water Treatment，2003，23（3）：20-23.
18	张生兰. 纳滤+高压反渗透+蒸发结晶组合工艺在煤化工废水零排放中的应用［J］. 低碳世界，2020，10（7）：6-8.
	ZHANG Shenglan. Application of nanofiltration+high pressure reverse osmosis+evaporative crystallization combined process in zero discharge of coal chemical wastewater［J］. Low Carbon World，2020，10（7）：6-8.
19	米海军，李爱军，庞江. 先进控制技术在三效蒸发系统中的应用［J］. 中国氯碱，2023（10）：5-9.
	MI Haijun， LI Aijun， PANG Jiang. Application of advanced control technology in three-effect evaporation system［J］. China Chlor-Alkali，2023（10）：5-9.
20	周春锋，兰天平，孙强. 砷化镓材料技术发展及需求［J］. 天津科技，2015，42（3）：11-15.
	ZHOU Chunfeng， LAN Tianping， SUN Qiang. GaAs materials：A review of technological development and market demands［J］. Tianjin Science & Technology，2015，42（3）：11-15.

工艺流程	阶段	pH	电导率/（μS·cm^-1）	TDS/（mg·L^-1）	As/（mg·L^-1）	氯化物/（mg·L^-1）	总氮/（mg·L^-1）	总磷/（mg·L^-1）	COD/（mg·L^-1）
混凝+树脂除砷工艺	进水	2.5±0.1	5 085±12	3 387±8	153.63±19.27	838±10	34.25±1.2	—	1 483±37
混凝+树脂除砷工艺	出水	7.3±0.2	5 022±15	3 348±6	<0.01	1 406.3±12.3	26.3±0.3	—	1 368±14
O₃氧化工艺	进水	7.3±0.2	5 022±15	3 348±6	<0.01	1 406.3±12.3	26.3±0.3	—	1 368±14
O₃氧化工艺	出水	7.8±0.1	5 022±15	3 348±6	<0.01	1 406.3±12.3	26.3±0.3	—	1 019±16
生化处理工艺	进水	7.4±0.1	5 022±15	3 348±6	<0.01	1 406.3±12.3	26.3±0.3	1.2±0.2	1 019±16
生化处理工艺	出水	6.7±0.1	5 022±15	3 348±6	<0.01	1 406.3±12.3	4.3±0.1	0.39±0.2	43.1±2.2

工艺流程	阶段	pH	电导率/（μS·cm^-1）	TDS/（mg·L^-1）	As/（mg·L^-1）	氯化物/（mg·L^-1）	总氮/（mg·L^-1）	总磷/（mg·L^-1）	COD/（mg·L^-1）
混凝+树脂除砷工艺	进水	2.5±0.1	5 085±12	3 387±8	153.63±19.27	838±10	34.25±1.2	—	1 483±37
混凝+树脂除砷工艺	出水	7.3±0.2	5 022±15	3 348±6	<0.01	1 406.3±12.3	26.3±0.3	—	1 368±14
O₃氧化工艺	进水	7.3±0.2	5 022±15	3 348±6	<0.01	1 406.3±12.3	26.3±0.3	—	1 368±14
O₃氧化工艺	出水	7.8±0.1	5 022±15	3 348±6	<0.01	1 406.3±12.3	26.3±0.3	—	1 019±16
生化处理工艺	进水	7.4±0.1	5 022±15	3 348±6	<0.01	1 406.3±12.3	26.3±0.3	1.2±0.2	1 019±16
生化处理工艺	出水	6.7±0.1	5 022±15	3 348±6	<0.01	1 406.3±12.3	4.3±0.1	0.39±0.2	43.1±2.2

项目	电导率/（μS·cm^-1）	pH	总硬度/（mg·L^-1）	砷/（μg·L^-1）	TDS/（mg·L^-1）	氯化物/（mg·L^-1）	总磷/（mg·L^-1）	COD/（mg·L^-1）	总氮/（mg·L^-1）
一级反渗透进水	5 022±15	6.7±0.1	50±2	0.12±0.02	3 348±6	1 406.3±12.3	0.39±0.2	43.1±2.2	4.3±0.1
一级反渗透产水	76±2	6.4±0.1	1.8±0.2	0.024±0.002	51.5±2.1	21.1±2.1	0.07±0.02	2±0.2	0.8±0.05
一级反渗透浓水	13 683±5	8.7±0.2	134.7±5	0.3±0.01	9 116.5±4.2	3 828.9±5.2	0.95±0.2	114.3±1.2	9.1±0.3
树脂软化出水（二级反渗透进水）	13 589±5	7.3±0.2	1.1±0.1	0.26±0.01	9 008.2±5.3	3 783.4±4.5	0.87±0.2	104±2	8.5±0.3
二级反渗透产水	563.56±3	6.3±0.2	0.04±0.001	0.06±0.002	383.1±2.1	160.8±3	0.21±0.01	4.16±0.2	1.92±0.12
二级反渗透浓水	91 136.07±8	10.4±0.2	7.48±0.2	1.48±0.01	60 758.3±5.3	25 518.4±6	4.84±0.3	704.6±3	48.3±0.8

项目	电导率/（μS·cm^-1）	pH	总硬度/（mg·L^-1）	砷/（μg·L^-1）	TDS/（mg·L^-1）	氯化物/（mg·L^-1）	总磷/（mg·L^-1）	COD/（mg·L^-1）	总氮/（mg·L^-1）
一级反渗透进水	5 022±15	6.7±0.1	50±2	0.12±0.02	3 348±6	1 406.3±12.3	0.39±0.2	43.1±2.2	4.3±0.1
一级反渗透产水	76±2	6.4±0.1	1.8±0.2	0.024±0.002	51.5±2.1	21.1±2.1	0.07±0.02	2±0.2	0.8±0.05
一级反渗透浓水	13 683±5	8.7±0.2	134.7±5	0.3±0.01	9 116.5±4.2	3 828.9±5.2	0.95±0.2	114.3±1.2	9.1±0.3
树脂软化出水（二级反渗透进水）	13 589±5	7.3±0.2	1.1±0.1	0.26±0.01	9 008.2±5.3	3 783.4±4.5	0.87±0.2	104±2	8.5±0.3
二级反渗透产水	563.56±3	6.3±0.2	0.04±0.001	0.06±0.002	383.1±2.1	160.8±3	0.21±0.01	4.16±0.2	1.92±0.12
二级反渗透浓水	91 136.07±8	10.4±0.2	7.48±0.2	1.48±0.01	60 758.3±5.3	25 518.4±6	4.84±0.3	704.6±3	48.3±0.8

离子	1#		2#
离子	质量/g	质量分数/%	质量/g	质量分数/%
合计	5.001 5	100.00	5.001 0	100.00
K⁺	0.035 7	0.71	0.043 1	0.86
Na⁺	1.838 4	36.76	1.819 2	36.37
Cl^-	2.135 6	42.70	2.051 9	41.02
NO₃ ^-	0.002 5	0.05	0.064 2	1.28
SO₄ ^2-	0.989 3	19.78	1.023 2	20.46
