Design and experimental study of mobile emergency treatment device for radioactive wastewater

Abstract

Abstract:

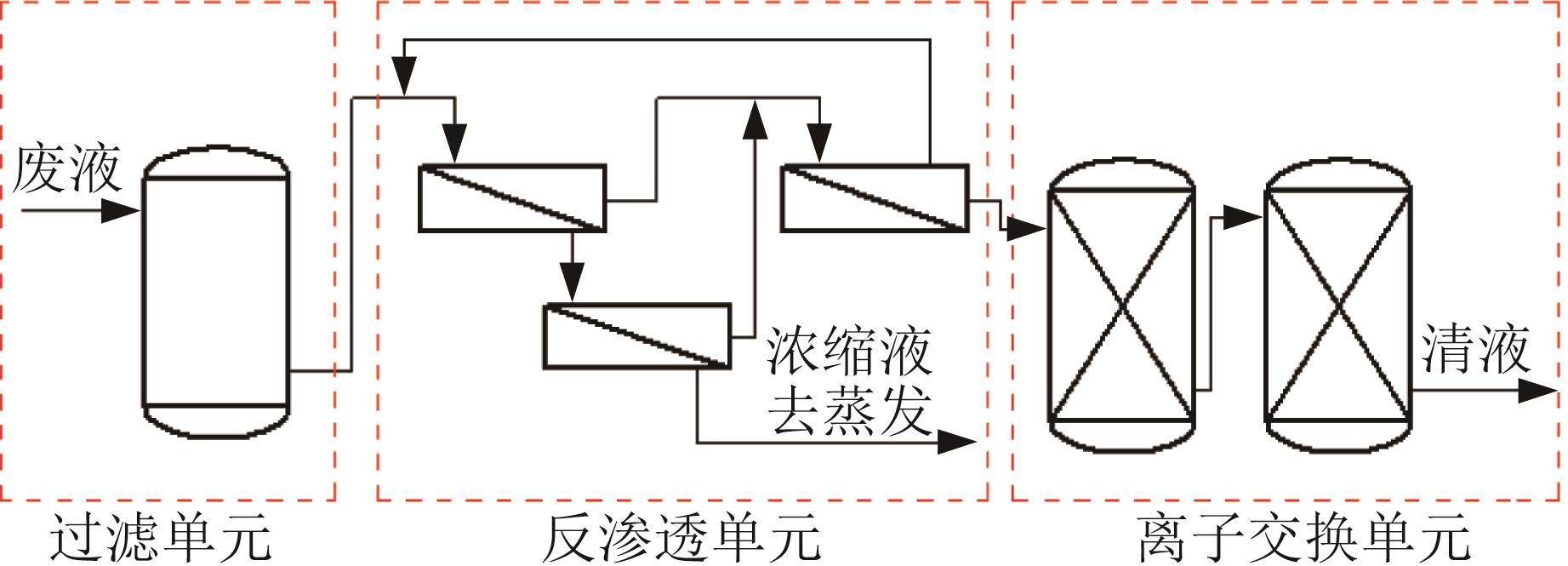

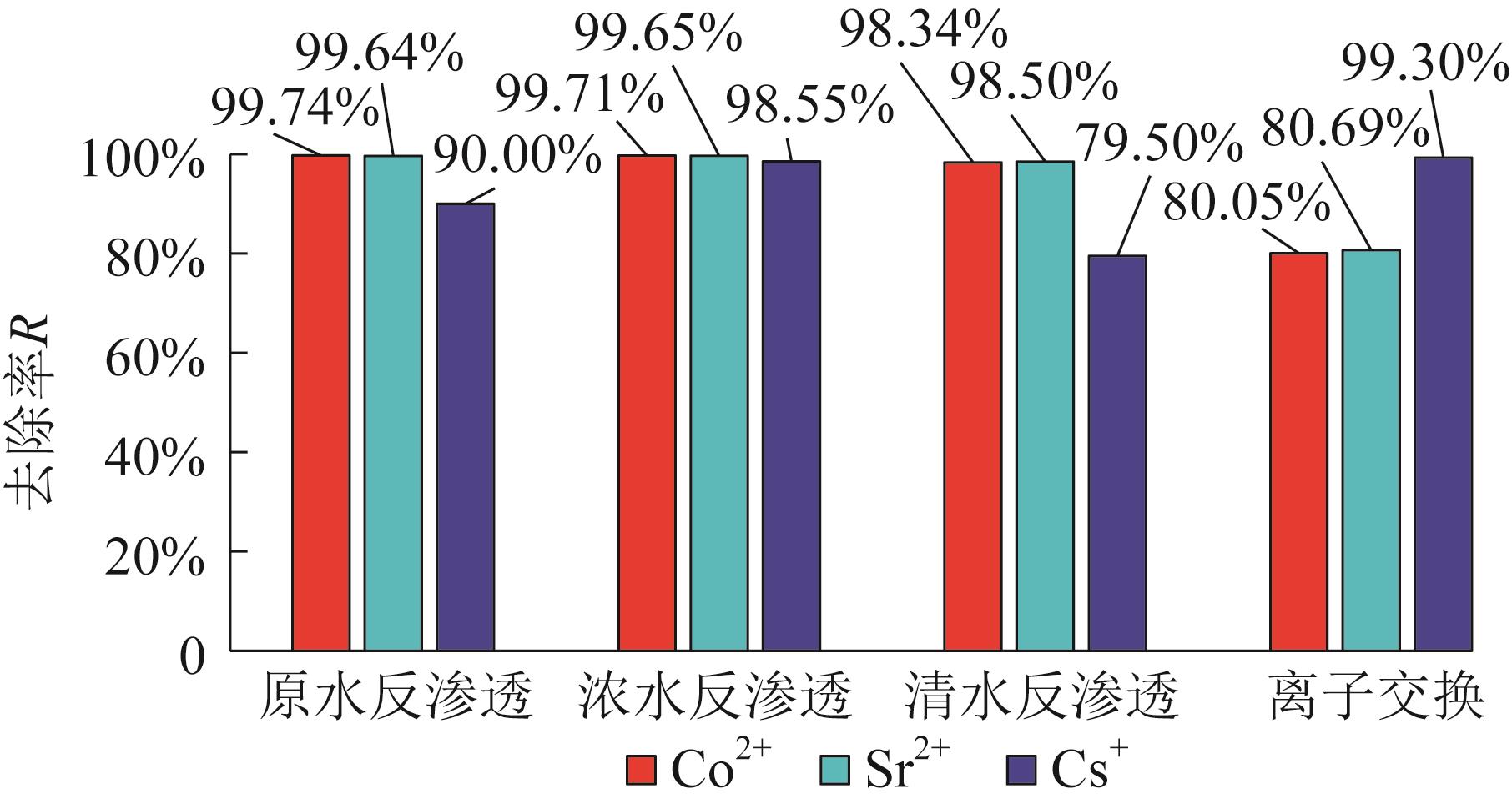

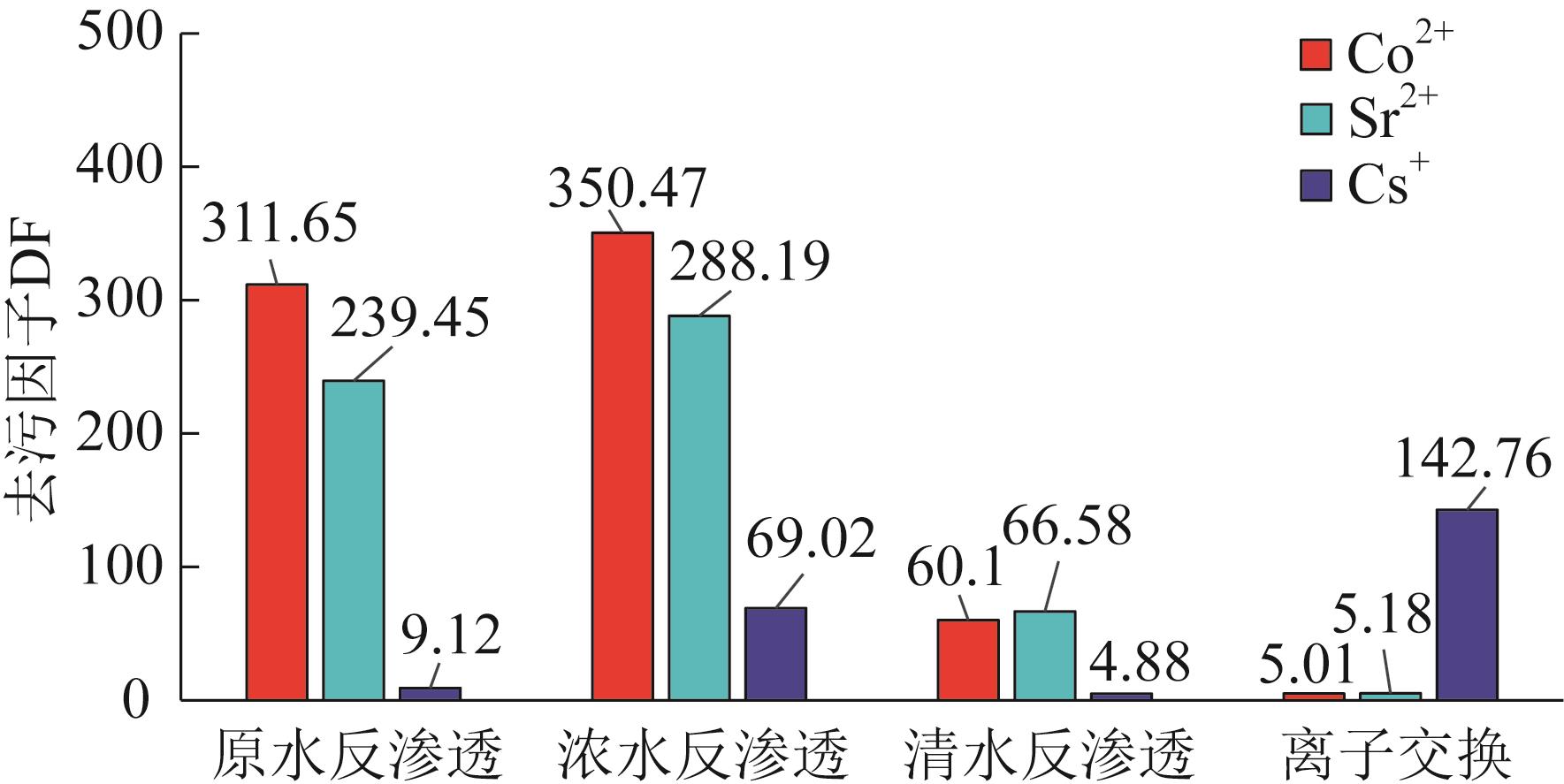

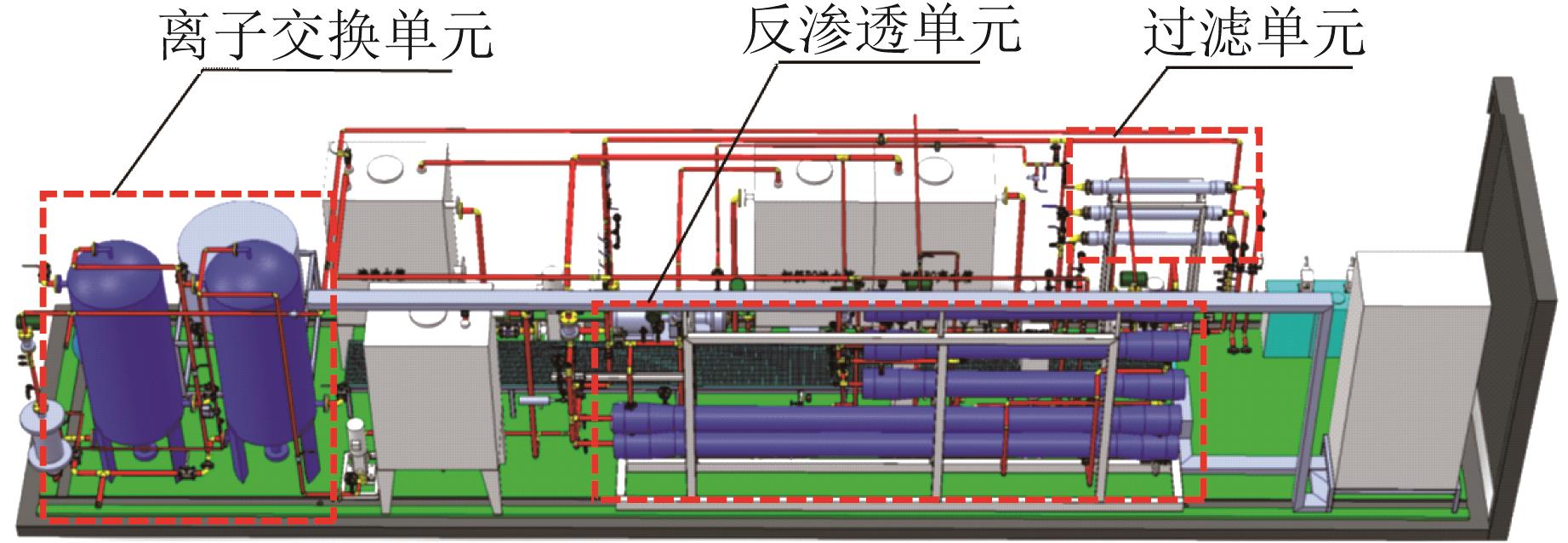

A mobile radioactive wastewater emergency treatment device with a treatment capacity of 5 m³/h was designed and manufactured to cope with the high saline radioactive wastewater from the sudden serious accident of the nuclear power plant. The device adopted a combination process of filtration， reverse osmosis and ion exchange. Simulated radioactive wastewater with mass concentrations of 100 mg/L Co²⁺，Sr²⁺ and Cs⁺ and TDS=7 000 mg/L was prepared and used to evaluate the performance of the device. The results showed that the total decontamination factor（DF） of the device for Co²⁺，Sr²⁺and Cs⁺ were 1.19×10⁵，1.02×10⁵ and 7.30×10³，respectively. The combined decontamination factor of the device for the three nuclides was 1.74×10⁴，with a removal rate greater than 99.99%. At the same time，the device also had a good effect on the removal of salt in the simulated radioactive wastewater. Based on the efficient removal of nuclides from wastewater，this device could be used as an emergency treatment scheme for radioactive wastewater in nuclear power plants.

Key words: radioactive wastewater, mobile device, nuclear power plant accident, emergency treatment

摘要：

为了应对核电站突发严重事故时产生的高含盐放射性废水，设计制造了一套处理量为5 m³/h的移动式放射性废水应急处理装置。该装置采用了“过滤+反渗透+离子交换”的组合工艺。配制Co²⁺、Sr²⁺、Cs⁺质量浓度均为100 mg/L，TDS=7 000 mg/L的模拟放射性废水，用于评价该处理装置的性能。结果表明，该移动式放射性废水应急处理装置对Co²⁺、Sr²⁺、Cs⁺的总去污因子（DF）分别为1.19×10⁵、1.02×10⁵、7.30×10³，对3种核素的综合去污因子为1.74×10⁴，3种核素的总去除率大于99.99%；同时，该装置对模拟放射性废水中的盐类也具有良好的去除效果。基于该移动式放射性废水应急处理装置对废水中核素的优异去除效果，其可以作为核电站放射性废水的应急处理方案。

关键词: 放射性废水, 移动式装置, 核电站事故, 应急处理

CLC Number:

Yang YANG, Jianguo TAO, Ruoxia MA, Lin MAO, Ling WU, Yiren ZHOU. Design and experimental study of mobile emergency treatment device for radioactive wastewater[J]. Industrial Water Treatment, 2023, 43(6): 81-85.

杨洋, 陶建国, 马若霞, 毛霖, 伍灵, 周怡人. 移动式放射性废水应急处理装置的设计与试验研究[J]. 工业水处理, 2023, 43(6): 81-85.

/ / Recommend / Download Citations

URL: https://www.iwt.cn/EN/Y2023/V43/I6/81

Figures/Tables 8

References 13

1	中国核工业协会. 中国核能发展报告2022［R］. 北京：社会科学文献出版社，2022.
	China Nuclear Industry Association. The report on the developmentof China’s nuclear energy（2022）［R］. Beijing：Social Science Academic Press，2022.
2	信萍萍，陆燕，张雪，等. 福岛核事故放射性废水处理情况［C］//2015年中国核学会学术年会论文集第5册. 绵阳：中国核学会，2015：627-633.
	XIN Pingping， ZHANG Yan， ZHANG Xue，et al. Treatment of radioactive wastewater from Fukushima nuclear accident［C］//Volume 5 of the Proceedings of the 2015 Academic Annual Meeting of China Nuclear Society. Mianyang：China Nuclear Society，2015：627-633.
3	柴国旱，杨志义，肖军，等. 福岛核事故后核安全改进行动及安全要求研究［J］. 原子能科学技术，2022，56（3）：399-409.
	CHAI Guohan， YANG Zhiyi， XIAO Jun，et al. Nuclear safety improvement actions and safety requirements in post-fukushima era［J］. Atomic Energy Science and Technology，2022，56（3）：399-409.
4	何利斌，徐文露，顾平，等. 单级超低压反渗透膜工艺处理模拟放射性锶废水［J］. 中国给水排水，2021，37（9）：105-109.
	HE Libin， XU Wenlu， GU Ping，et al. Treatment of simulated radioactive strontium wastewater by single-stage ultra-low pressure reverse osmosis membrane process［J］. China Water ＆ Wastewater，2021，37（9）：105-109.
5	辜润秋，左天明，祝长生，等. 活性炭与RO膜联合处理低放废水影响因素研究［J］. 膜科学与技术，2019，39（2）：67-72.
	GU Runqiu， ZUO Tianming， ZHU Changsheng，et al. Study on influencing factors of activated carbon and reverse osmosis membrane combined treatment of low-level radioactive wastewater［J］. Membrane Science and Technology，2019，39（2）：67-72.
6	曲鹏. 移动式放射性废水处理实验装置辐射防护设计研究［D］. 衡阳：南华大学，2015.
	QU Peng. Research about the radiation protection design of the mobile radioactive wastewater treatment experimental device［D］. Hengyang：University of South China，2015.
7	方祥洪，耿忠林，马若霞，等. 移动式放射性废液处理工艺研究［J］. 科技资讯，2017，15（12）：100-102.
	FANG Xianghong， GENG Zhonglin， MA Ruoxia，et al. Study on mobile treatment process of radioactive liquid waste［J］. Science ＆ Technology Information，2017，15（12）：100-102.
8	LI Junfeng， ZHUANG Shuting， WANG Liang，et al. Treatment of radioactive wastewater from high-temperature gas-cooled reactor by membrane system［J］. Nuclear Technology，2018，203（1）：101-107. doi:10.1080/00295450.2018.1432838
9	侯彬，贾铭椿，王晓伟，等. 复合反渗透膜去除模拟放射性废水中铯的实验研究［J］. 广东化工，2015，42（23）：153-154. doi:10.3969/j.issn.1007-1865.2015.23.070
	HOU Bin， JIA Mingchun， WANG Xiaowei，et al. Experimental research on removing cesium from simulated radioactive wastewater by composite reverse osmosis membrane［J］. Guangdong Chemical Industry，2015，42（23）：153-154. doi:10.3969/j.issn.1007-1865.2015.23.070
10	陈尹. 基于反渗透法的小型海水淡化设备研究与实验［D］. 哈尔滨：哈尔滨工程大学，2021.
	CHEN Yin. Research and experiment of small seawater desalination equipment based on reverse osmosis［D］. Harbin：Harbin Engineering University，2021.
11	周栋，傅寅翼，薛立新，等. 采用高效纳滤-低压反渗透集成膜工艺的海水淡化研究［J］. 膜科学与技术，2016，36（3）：62-69.
	ZHOU Dong， FU Yinyi， XUE Lixin，et al. An integrated low energy comsumption HRNF-LPRO membrane process for seawater desalination［J］. Membrane Science and Technology，2016，36（3）：62-69.
12	侯彬，贾铭椿，王晓伟，等. 复合反渗透膜去除模拟放射性废水中铯的实验研究［J］. 广东化工，2015，42（23）：153-154. doi:10.3969/j.issn.1007-1865.2015.23.070
	HOU Bin， JIA Mingchun， WANG Xiaowei，et al. Experimental research on removing cesium from simulated radioactive wastewater by composite reverse osmosis membrane［J］. Guangdong Chemical Industry，2015，42（23）：153-154. doi:10.3969/j.issn.1007-1865.2015.23.070
13	韩非，顾平，张光辉. 去除放射性废水中铯的研究进展［J］. 工业水处理，2012，32（1）：10-14. doi:10.11894/1005-829x.2012.32.(1).10
	HAN Fei， GU Ping， ZHANG Guanghui. Research progress in the cesium removal from radioactive liquid waste［J］. Industrial Water Treatment，2012，32（1）：10-14. doi:10.11894/1005-829x.2012.32.(1).10

成分	质量浓度/（mg·L^-1）
Na⁺	2 198.00
Cl^-	3 679.00
Mg²⁺	234.00
SO₄ ^2-	545.00
Sr²⁺	100.00
Cs⁺	100.00
Co²⁺	100.00
TDS	6 956.00

成分	质量浓度/（mg·L^-1）
Na⁺	2 198.00
Cl^-	3 679.00
Mg²⁺	234.00
SO₄ ^2-	545.00
Sr²⁺	100.00
Cs⁺	100.00
Co²⁺	100.00
TDS	6 956.00

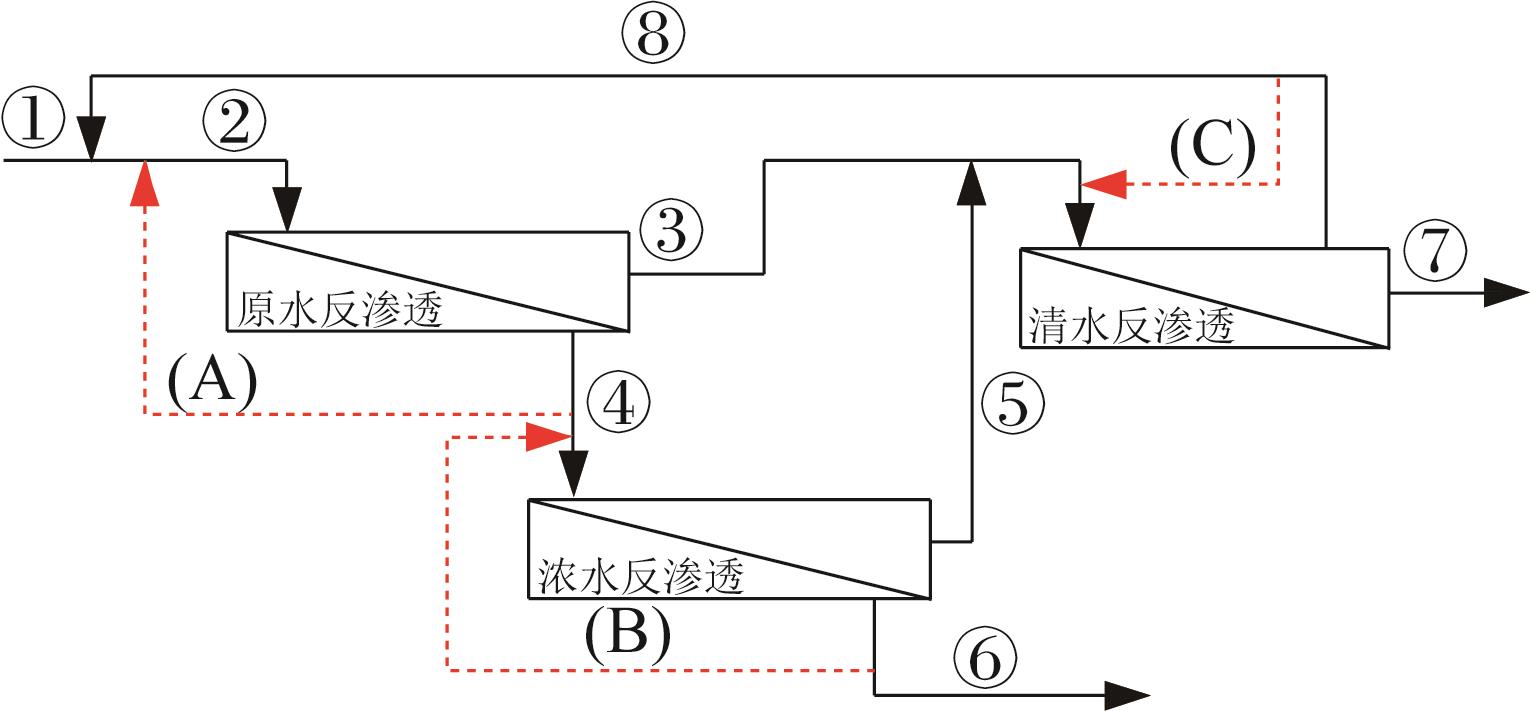

物料编号	①	②	③	④	⑤	⑥	⑦	⑧	（A）	（B）	（C）
物料名称	系统进水	原水反渗透进水	原水反渗透产水	原水反渗透浓水	浓水反渗透产水	浓水反渗透浓水	清水反渗透产水	清水反渗透浓水	原水反渗透内循环	浓水反渗透内循环	清水反渗透内循环
流量/（m³·h^-1）	5	7	4	3	2.5	0.5	4.5	2	6	7	4.25
Na⁺/（mg·L^-1）	2 198.00	1 686.30	54.30	4 026.00	240.29	23 256.79	1.39	407.05	4 026.00	23 256.79	407.05
Cl^-/（mg·L^-1）	3 679.00	2 815.93	89.39	6 881.00	384.44	39 866.87	2.22	658.25	6 881.00	39 866.87	658.25
Mg²⁺/（mg·L^-1）	234.00	170.82	2.67	429.30	5.52	2 574.96	0.02	12.88	429.30	2 574.96	12.88
SO₄ ^2-/（mg·L^-1）	545.00	393.59	4.09	981.80	5.49	5 923.23	0.02	15.05	981.80	5 923.23	15.05
Sr²⁺/（mg·L^-1）	100.00	72.87	1.10	178.70	2.28	1 071.98	0.01	5.03	178.70	1 071.98	5.03
Cs⁺/（mg·L^-1）	100.00	76.21	4.57	171.74	12.02	970.31	0.50	16.75	21.17	5.33	16.75
Co²⁺/（mg·L^-1）	100.00	72.17	0.36	167.91	1.51	999.88	0.01	2.58	3.42	1.60	2.58
TDS/（mg·L^-1）	6 956.00	5 287.88	156.48	12 836.44	651.55	74 664.02	4.17	1 117.59	12 521.38	72 700.77	1 117.59

物料编号	①	②	③	④	⑤	⑥	⑦	⑧	（A）	（B）	（C）
物料名称	系统进水	原水反渗透进水	原水反渗透产水	原水反渗透浓水	浓水反渗透产水	浓水反渗透浓水	清水反渗透产水	清水反渗透浓水	原水反渗透内循环	浓水反渗透内循环	清水反渗透内循环
流量/（m³·h^-1）	5	7	4	3	2.5	0.5	4.5	2	6	7	4.25
Na⁺/（mg·L^-1）	2 198.00	1 686.30	54.30	4 026.00	240.29	23 256.79	1.39	407.05	4 026.00	23 256.79	407.05
Cl^-/（mg·L^-1）	3 679.00	2 815.93	89.39	6 881.00	384.44	39 866.87	2.22	658.25	6 881.00	39 866.87	658.25
Mg²⁺/（mg·L^-1）	234.00	170.82	2.67	429.30	5.52	2 574.96	0.02	12.88	429.30	2 574.96	12.88
SO₄ ^2-/（mg·L^-1）	545.00	393.59	4.09	981.80	5.49	5 923.23	0.02	15.05	981.80	5 923.23	15.05
Sr²⁺/（mg·L^-1）	100.00	72.87	1.10	178.70	2.28	1 071.98	0.01	5.03	178.70	1 071.98	5.03
Cs⁺/（mg·L^-1）	100.00	76.21	4.57	171.74	12.02	970.31	0.50	16.75	21.17	5.33	16.75
Co²⁺/（mg·L^-1）	100.00	72.17	0.36	167.91	1.51	999.88	0.01	2.58	3.42	1.60	2.58
TDS/（mg·L^-1）	6 956.00	5 287.88	156.48	12 836.44	651.55	74 664.02	4.17	1 117.59	12 521.38	72 700.77	1 117.59

分析项	原水	原水反渗透进水	原水反渗透产水	原水反渗透浓水	浓水反渗透产水	浓水反渗透浓水	清水反渗透进水	清水反渗透产水	清水反渗透浓水	离子交换产水
Co²⁺/（mg·L^-1）	95.2	77.6	0.249	375	1.07	866	0.241	0.004 01	1.61	0.000 80
Sr²⁺/（mg·L^-1）	79.5	69.2	0.289	166	0.576	92.3	0.269	0.004 04	1.89	0.000 78
Cs⁺/（mg·L^-1）	106	96.7	10.6	479	6.94	869	10.1	2.07	55.4	0.014 5
Na⁺/（mg·L^-1）	2 540	2 090	108	1 235	100	23 000	102	7.69	611	4.55
Mg²⁺/（mg·L^-1）	63.3	53.4	0.13	288	0.58	625	0.17	未检出	1.10	未检出
