尿素漏入对机组水汽品质的影响及关键诊断技术

doi:10.19965/j.cnki.iwt.2021-0842

摘要/Abstract

摘要：

城市中水中的有机物在经锅炉补给水系统迁移到热力系统的过程中发生了分解，引发了机组水汽品质的劣化。采用现场测试与室内分析相结合的技术手段发现中水、超滤、反渗透和除盐水箱中均检测出了尿素，确认了尿素为中水的有机物污染源。总结了尿素在水汽系统中的分解规律为随水汽温度、压力升高最终分解成氨气和二氧化碳，从而表现出给水、蒸汽氢电导率的异常升高。开展了系列尿素浓度的给水模拟溶液高温分解实验，结合理论计算分析，评估了尿素对水汽品质的影响。提出了准确判断尿素是否漏入热力系统的关键技术，选定氢电导率与脱气氢电导率的差值以及总有机碳作为诊断参数，并制定了应对措施。

关键词: 城市中水, 水汽品质, 尿素, 分解规律, 诊断参数

Abstract:

Organic matters existed in urban reclaimed water was decomposed in boiler thermodynamic system which transferred through boiler feed water treatment system，leading to the deterioration of steam-water quality. It was confirmed that urea was organic pollutant of urban reclaimed water by means of technology combining field testing with laboratory detection，and detected in some water tanks of ultrafiltration，reverse osmosis and desalination. The thermal decomposition characteristics of urea solution under steam-water cycles were summarized in this paper. The results showed that the final decomposition products of urea were ammonia gas and carbon dioxide，contributing to water-steam cation conductivity rises. The thermal decomposition tests of simulated feedwater solution with series of urea concentrations were taken，and effects of decomposition of urea on steam-water quality was estimated by theoretical calculation and analysis. The key techniques on diagnose whether urea or not to leak into thermodynamic system was put forward，the difference between degassed and its cation conductivity，total organic carbon was served as diagnose parameter. The corresponding solutions were formulated.

Key words: urban reclaimed water, steam-water quality, urea, decomposition characteristics, diagnose parameter

中图分类号:

TM621

熊远南. 尿素漏入对机组水汽品质的影响及关键诊断技术[J]. 工业水处理, 2022, 42(5): 184-190.

Yuannan XIONG. Effects of urea leakage into boiler thermodynamic system on steam-water quality and key techniques on diagnose its existence in coal power units[J]. Industrial Water Treatment, 2022, 42(5): 184-190.

https://www.iwt.cn/CN/Y2022/V42/I5/184

图/表 8

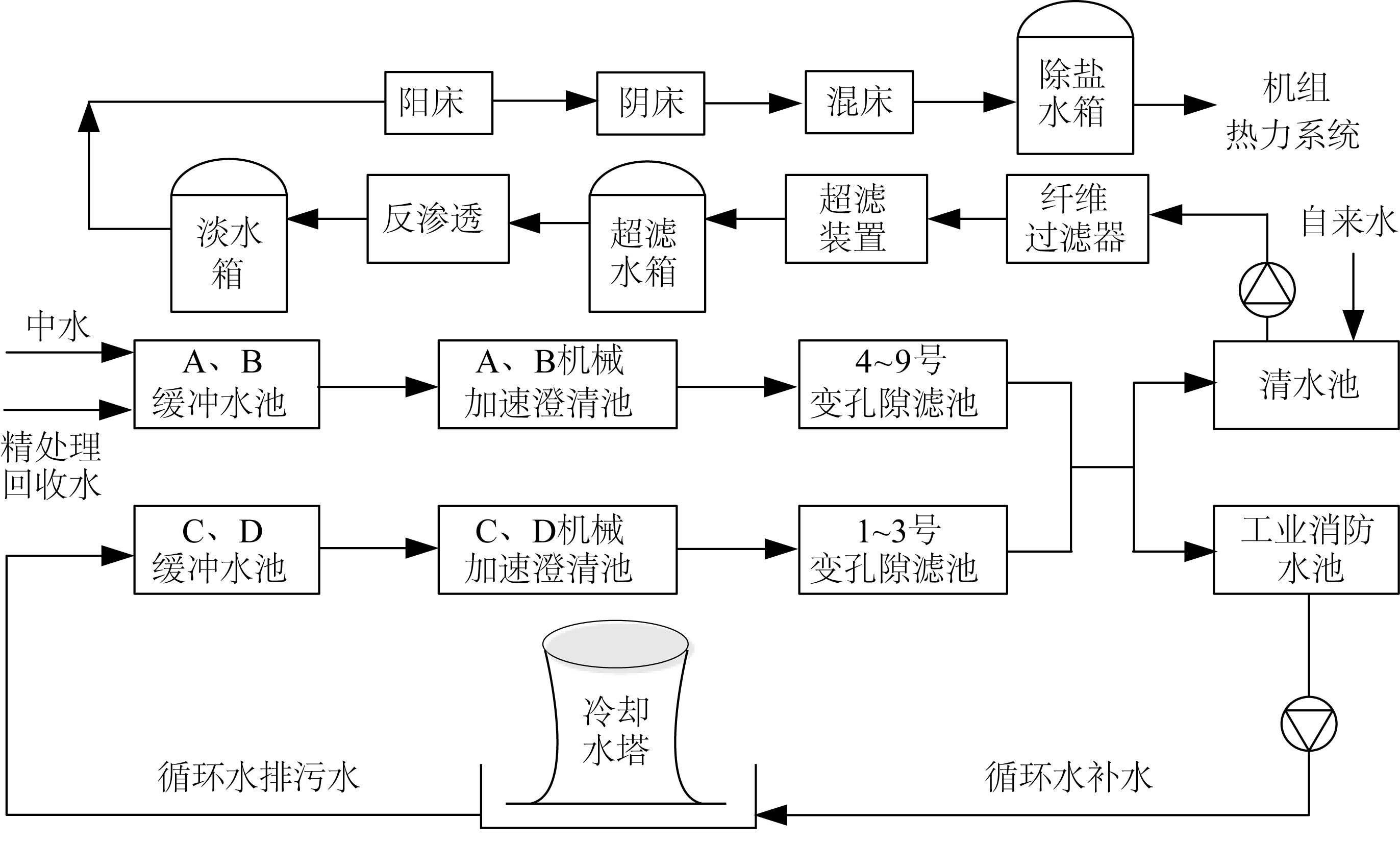

图1 某电厂锅炉补给水处理工艺流程

Fig. 1 Technological processes of boiler feed water treatment system in a power plant

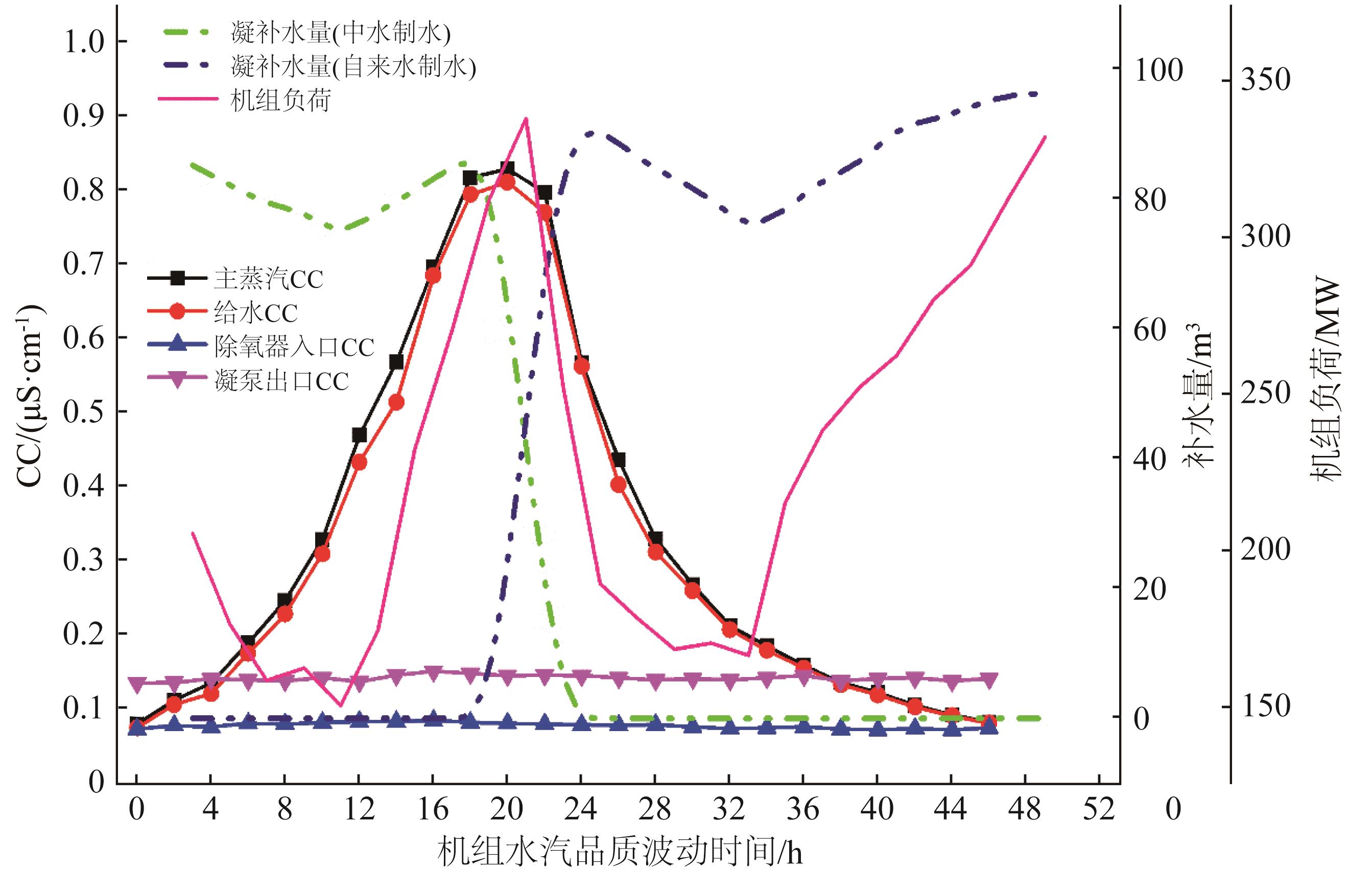

图2 1号机组水汽品质波动与机组补水量、负荷变化的关系

Fig. 2 Relation between fluctuation in steam-water quality and makeup water quantity，load of power unit one

表1 1号机组水样DGCC测试值与在线表计显示值 (μS/cm)

Table 1 Test value of water-steam degassed cation conductivity and displayed value of water-steam conductivity on line chemical instruments in power unit of one

送样时间	水样名称	CC	DGCC	比电导率（SC）
2021年 1月8日	凝结水泵	0.149	0.139	6.019
	除氧器进口	0.093	0.082	5.691
	省煤器进口	0.967	0.091	5.897
	主蒸汽	1.012	0.096	6.021
	再热蒸汽	0.984	0.103	6.135

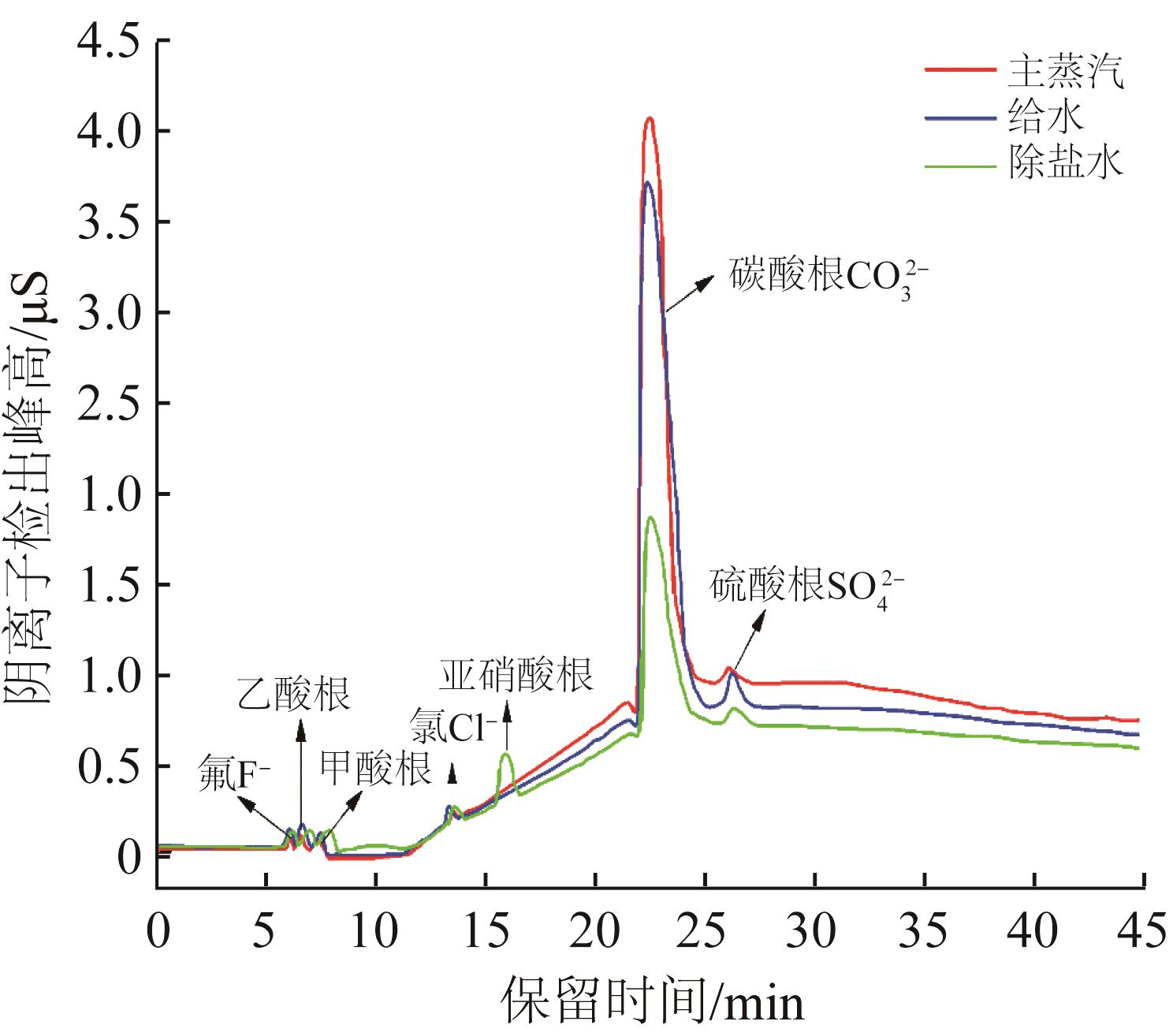

图3 1号机组水汽阴离子色谱分析曲线

Fig. 3 Analysis curve of steam-water anion exchange chromatography of power unit one

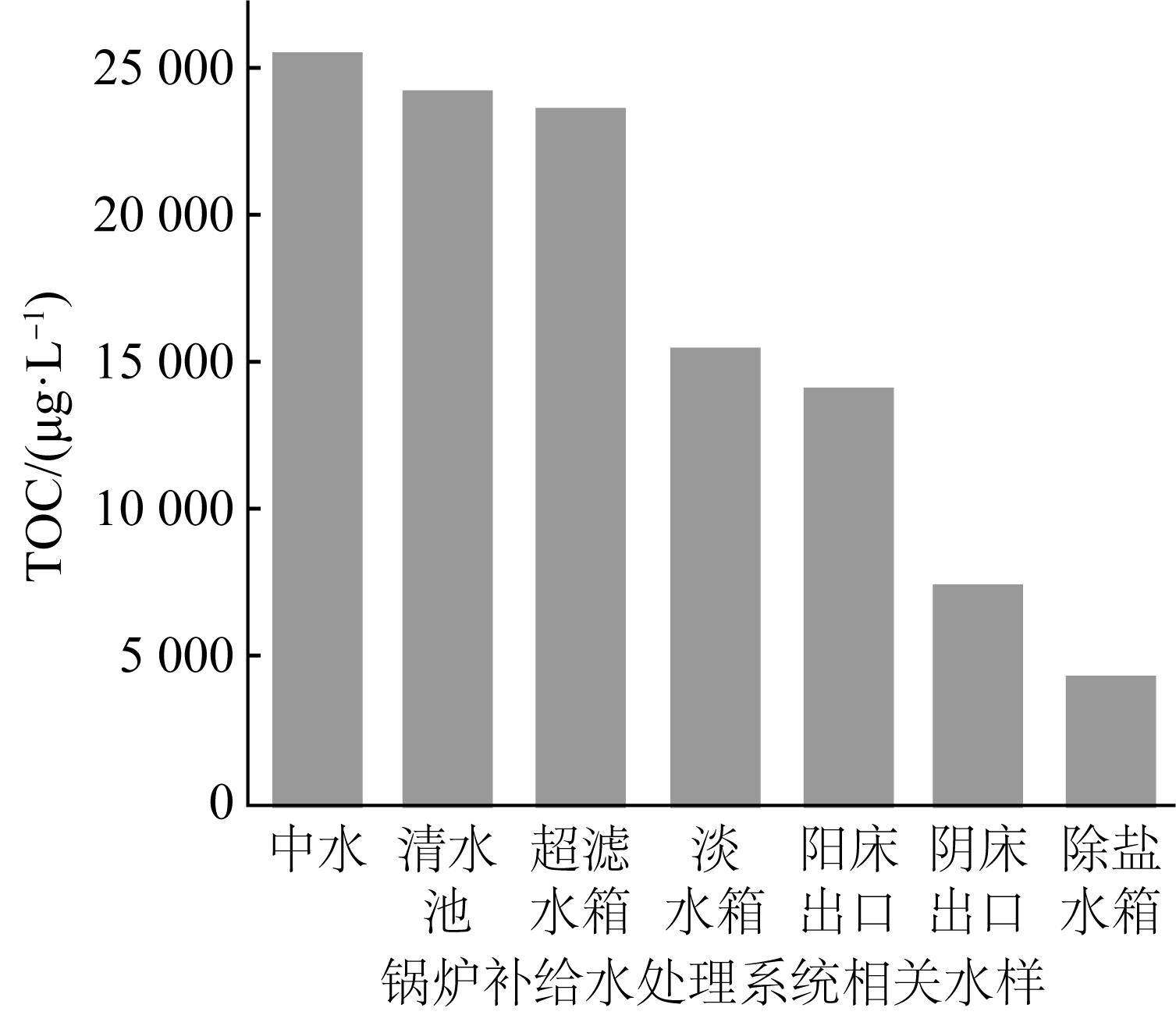

图4 锅炉补给水处理系统设备出水的TOC对比

Fig. 4 TOC content of water yield from boiler feed water treatment equipment

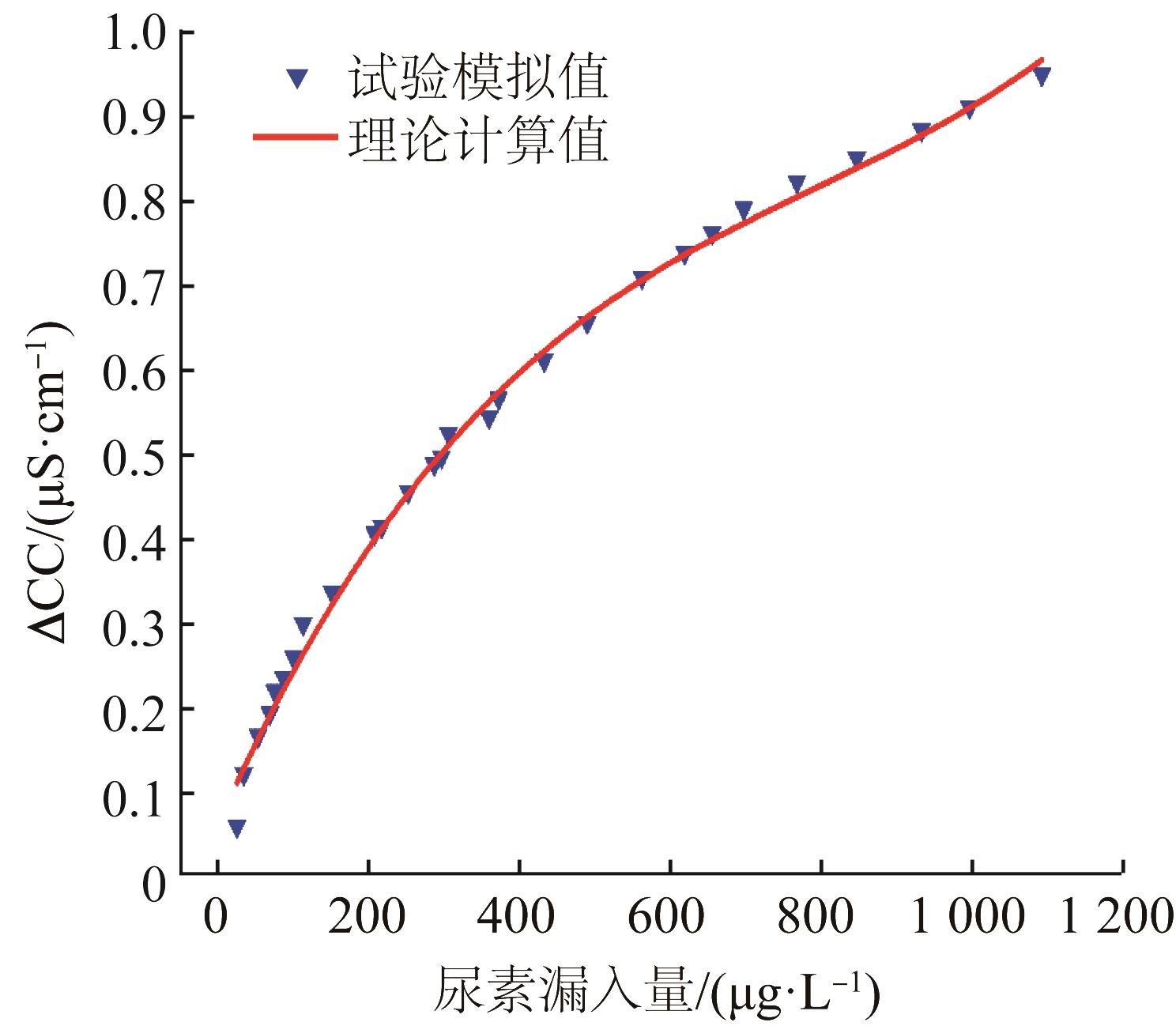

图5 尿素漏入量对CC的影响

Fig. 5 Effect of amount of uera leakage on cation conductivity of feedwater

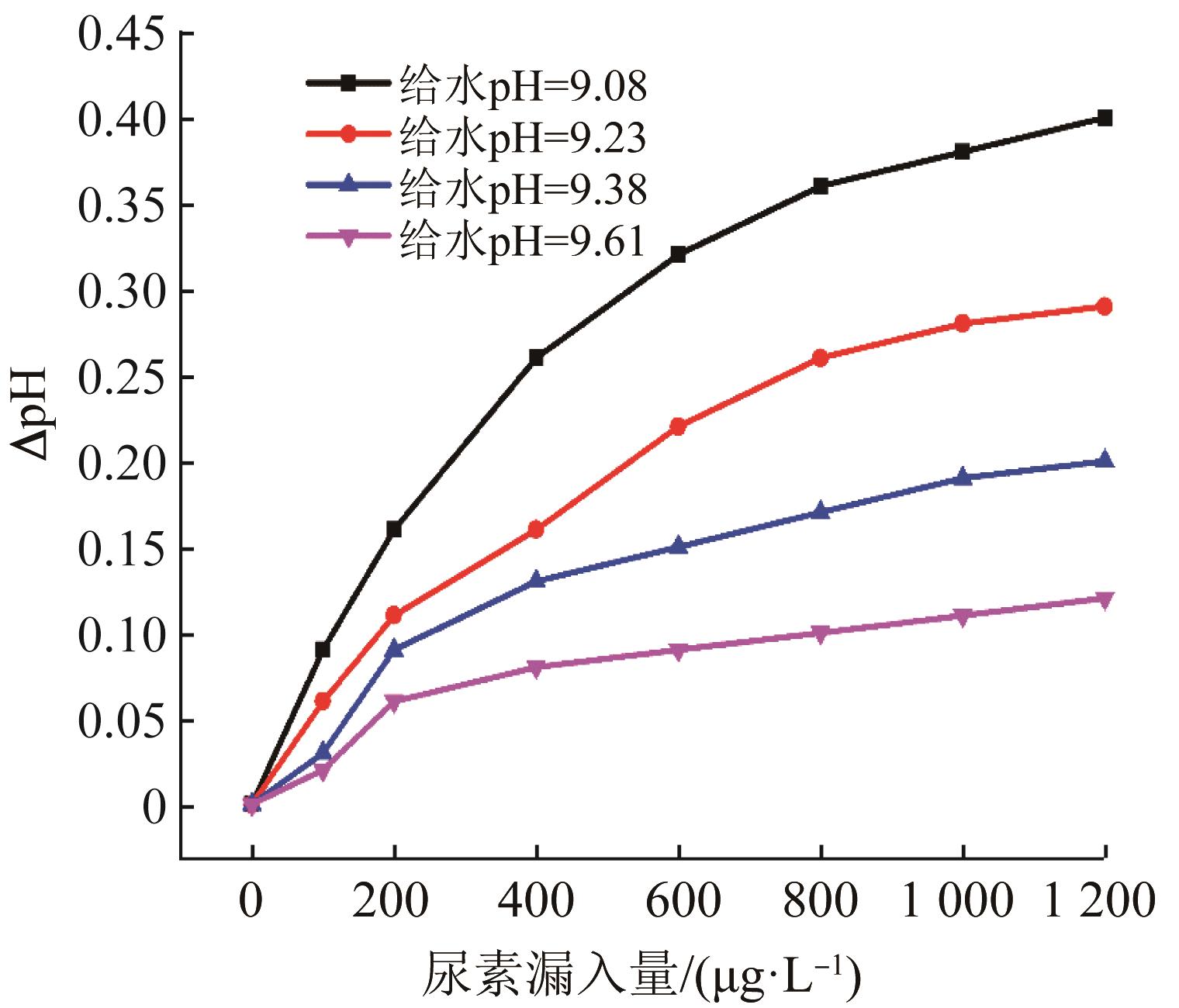

图6 尿素漏入量对给水pH的影响

Fig. 6 Effect of amount of uera leakage on pH of feedwater

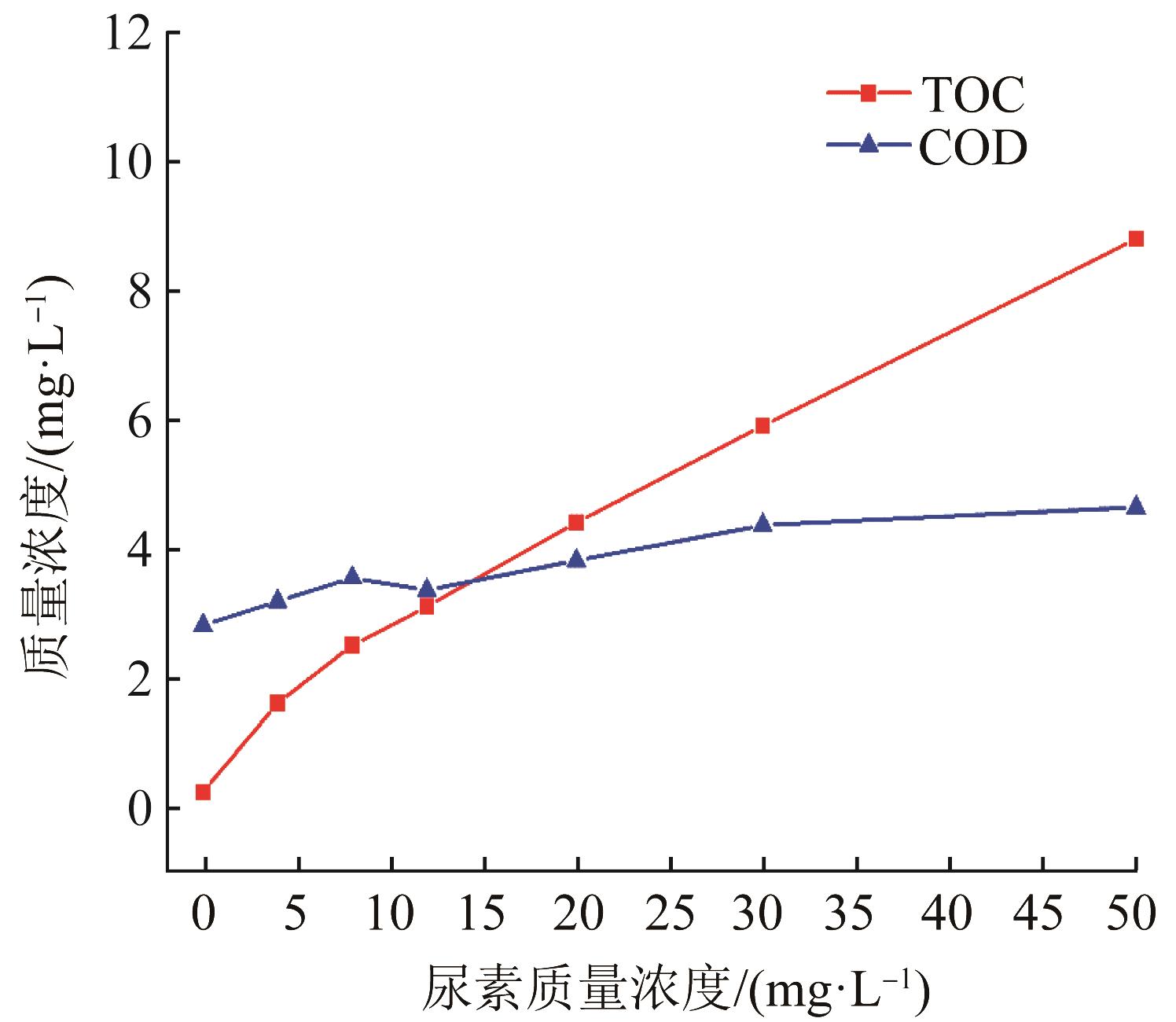

图7 除盐水中尿素含量与有机物污染指标的关联

Fig. 7 Relationship between amount of uera existed in desalted water and corresponding organic pollution index

参考文献 20

1	王熹，王湛，杨文涛，等.中国水资源现状及其未来发展方向展望［J］.环境工程，2014，32（7）：1-5. doi:10.13205/j.hjgc.201407001
	WANG Xi， WANG Zhan， YANG Wentao，et al.Shortage of water resources in China and countermeasures［J］.Environmental Engineering，2014，32（7）：1-5. doi:10.13205/j.hjgc.201407001
2	杨宝红.新形势下火电厂节水减排工作特点及关键［J］.热力发电，2016，45（9）：95-99. doi:10.3969/j.issn.1002-3364.2016.09.095
	YANG Baohong.Features and key process of water saving and wastewater discharge reduction in thermal power plants at current situation［J］.Thermal Power Generation，2016，45（9）：95-99. doi:10.3969/j.issn.1002-3364.2016.09.095
3	毛进，李亚娟，刘亚鹏，等.MBR工艺中膜系统污染与堵塞的研究［J］.中国电力，2016，49（1）：44-48. doi:10.11930/j.issn.1004-9649.2016.01.044.05
	MAO Jin， LI Yajuan， LIU Yapeng，et al.The study of membrane fouling in MBR［J］.Electric Power，2016，49（1）：44-48. doi:10.11930/j.issn.1004-9649.2016.01.044.05
4	杨阳，胡大龙，黄倩，等.火电厂废水排放控制政策法规与技术路线综述［J］.中国电力，2020，53（8）：131-138. doi:10.11930/j.issn.1004-9649.201902197
	YANG Yang， HU Dalong， HUANG Qian，et al.Review on policy and technology route of water discharge control in thermal power plant［J］.Electric Power，2020，53（8）：131-138. doi:10.11930/j.issn.1004-9649.201902197
5	李春芬，郑镇.锅炉除盐水系统中的有机物污染及处理方法［J］.中国给水排水，2009，25（4）：74-76. doi:10.3321/j.issn:1000-4602.2009.04.021
	LI Chunfen， ZHENG Zhen.Organic pollution in boiler desalination water system and its treatment method［J］.China Water & Wastewater，2009，25（4）：74-76. doi:10.3321/j.issn:1000-4602.2009.04.021
6	张燕，侯亚琴，刘国强，等.火电机组水汽系统总有机碳（TOC）检测与规律研究［J］.华东电力，2014，42（4）：757-760.
	ZHANG Yan， HOU Yaqin， LIU Guoqiang，et al.Detection and law of TOC in water and steam system in power plants［J］.East China Electric Power，2014，42（4）：757-760.
7	刘玮，齐全友，胡兴，等.16台超超临界机组在线化学仪表运行现状调查和分析［J］.中国电机工程学报，2021，41（3）：1026-1035.
	LIU Wei， QI Quanyou， HU Xing，et al.Investigation and research on the operation status of on line chemical instruments for 16 ultra supercritical units［J］.Proceedings of the CSEE，2021，41（3）：1026-1035.
8	LUUKKONEN T， TOLONEN E T， RUNTTI H，et al.Removal of total organic carbon（TOC） residues from power plant make-up water by activated carbon［J］.Journal of Water Process Engineering，2014，3：46-52. doi:10.1016/j.jwpe.2014.08.005
9	王娜娜，王锋涛，常亮，等.锅炉补给水中典型有机物分解规律及其对低压缸叶片腐蚀特性研究［J］.中国腐蚀与防护学报，2017，37（6）：597-604. doi:10.11902/1005.4537.2016.125
	WANG Nana， WANG Fengtao， CHANG Liang，et al.Decomposition of typical organic substance in water supply of boiler and corrosivity of its decomposition products［J］.Journal of Chinese Society for Corrosion and Protection，2017，37（6）：597-604. doi:10.11902/1005.4537.2016.125
10	慕晓炜，张达光，陈皓，等.离子色谱法测定水汽中有机酸和无机阴离子［J］.工业水处理，2019，39（10）：100-103. doi:10.11894/iwt.2018-0802
	MU Xiaowei， ZHANG Daguang， CHEN Hao，et al.Determination of organic acids and inorganic anions in the steam by ion chromatography［J］.Industrial Water Treatment，2019，39（10）：100-103. doi:10.11894/iwt.2018-0802
11	李海洋，王仁雷，祁东东，等.供热工况下超临界机组水汽氢电导率异常研究分析［J］.工业水处理，2020，40（4）：113-116. doi:10.11894/iwt.2019-0321
	LI Haiyang， WANG Renlei， QI Dongdong，et al.Study and analysis of supercritical unit’s abnormal hydrogen conductivity of water and vapor under heat addition［J］.Industrial Water Treatment，2020，40（4）：113-116. doi:10.11894/iwt.2019-0321
12	WANG Jinnan， LI Aimin， ZHOU Yang，et al.Study on the influence of humic acid of different molecular weight on basic ion exchange resin’s adsorption capacity［J］.Chinese Chemical Letters，2009，20（12）：1478-1482. doi:10.1016/j.cclet.2009.07.013
13	徐洪.给水TOC对蒸汽氢电导率的影响［J］.中国电机工程学报，2017，37（S1）：129-136. doi:10.1115/power-icope2017-3023
	XU Hong.Influence of feedwater TOC on steam cation conductivity［J］.Proceedings of the CSEE，2017，37（S1）：129-136. doi:10.1115/power-icope2017-3023
14	张龙明，侯海军，刘玮，等.某供热机组水汽氢电导率异常波动及超标原因分析［J］.工业水处理，2021，41（4）：134-138.
	ZHANG Longming， HOU Haijun， LIU Wei，et al.Analysis on abnormal fluctuation and over-standard of cation conductivity of water vapor in a heat-supply unit［J］.Industrial Water Treatment，2021，41（4）：134-138.
15	GB/T 24001—2016 环境管理体系要求及使用指南［S］. doi:10.1209/0295-5075/114/24001
16	张文耀，田文涛，治卿，等.总有机碳测定在火电厂水汽品质异常分析中的应用［J］.中国电力，2020，53（5）：150-154.
	ZHANG Wenyao， TIAN Wentao， ZHI Qing，et al.Application of total organic carbon measurements for abnormal WaterSteam quality analysis in thermal power plants［J］.Electric Power，2020，53（5）：150-154.
17	GB/T 18204.2—2014 公共场所卫生检验方法第2部分：化学污染物［S］. doi:10.1002/0471701343.sdp50695
18	马双忱，孙云雪，赵毅，等.氨水捕集模拟烟气中二氧化碳的实验与理论研究［J］.化学学报，2011，69（12）：1469-1474.
	MA Shuangchen， SUN Yunxue， ZHAO Yi，et al.Experimental and mechanism research on CO₂ capture from simulating flue gas using ammonia solution［J］.Acta Chimica Sinica，2011，69（12）：1469-1474.
19	HJ/T 399—2007 水质化学需氧量的测定快速消解分光光度法［S］.
20	吕洪坤，杨卫娟，周俊虎，等.尿素溶液高温热分解特性的实验研究［J］.中国电机工程学报，2010，30（17）：35-40.
	Hongkun LÜ， YANG Weijuan， ZHOU Junhu，et al. Investigation on thermal decomposition characteristics of urea solution under high temperature［J］. Proceedings of the CSEE，2010，30（17）：35-40.
