钢铁企业双膜法中水回用系统的成功改造及运营

doi:10.19965/j.cnki.iwt.2021-0895

摘要/Abstract

摘要：

对某钢铁企业大型双膜法中水回用系统进行了升级改造，介绍了系统改造前存在的问题、改造方法、改造后系统的运营效果。运营结果表明：该中水回用系统经专业的技术改造及运营方案实施后，解决了原系统存在的运行问题，实现了超滤（UF）系统水回收率≥92%、反渗透（RO）系统水回收率>75%、系统产水电导率<100 µS/cm、系统产水量>3.2万t/d的目标。该钢铁企业双膜法中水回用系统的成功改造与运营，为其他类似钢铁企业水处理与回用系统的升级改造起到良好的示范效应。

关键词: 双膜法, 中水回用, 技术改造, 膜法运维

Abstract:

The double membrane water reuse system in a large-scale steel enterprise was upgraded. The operation problems before modification，modification methods，operation effects after modification of the double membrane water reuse system were introduced. The operation results showed that the operation problems existing in the original water reuse system had been solved after professional technical transformation and operation scheme implementation，achieving water recovery rate of ultrafiltration system not less than 92%，water recovery of reverse osmosis system more than 75%，water producing conductivity less than 100 µS/cm，water yield of water reuse system more than 32 000 t/d. The successful transformation and operation of the double membrane reclaimed water reuse system in steel enterprise played a good demonstration effect for other similar iron and steel enterprises.

Key words: double membrane, water reuse, technical transformation, operation and maintenance of membrane

中图分类号:

X703.1

邵亚军, 谭善涛, 黄金明, 张须媚. 钢铁企业双膜法中水回用系统的成功改造及运营[J]. 工业水处理, 2022, 42(6): 198-202.

Yajun SHAO, Shantao TAN, Jinming HUANG, Xumei ZHANG. Successful modification and operation of double membrane water reuse system in steel enterprise[J]. Industrial Water Treatment, 2022, 42(6): 198-202.

https://www.iwt.cn/CN/Y2022/V42/I6/198

图/表 9

表1 双膜法中水回用系统进、出水水质指标

Table 1 Influent and effluent water quality from water reuse system by double membrane method

项目	进水水质	出水水质
pH	7~8.5	6.5~8.0
电导率/（µS·cm^-1）	≤3 500	<100
浊度/NTU	≤5	≤0.1
总硬度（以CaCO₃计）/（mg·L^-1）	≤420	≤5
Cl^-质量浓度/（mg·L^-1）	100~600	≤16
油质量浓度/（mg·L^-1）	≤5	≤0.1
总碱度（以CaCO₃计）/（mg·L^-1）	0~100	≤28
COD/（mg·L^-1）	10~50	≤5

表2 双膜法工艺设备的主要参数

Table 2 Main parameters of the double membrane process equipment

主要设备	超滤	反渗透
产水量	（225~350） m³/h×8套	168 m³/h×8套
膜数量	128支膜×8套	294支膜×8套
水回收率	>90%	>75%

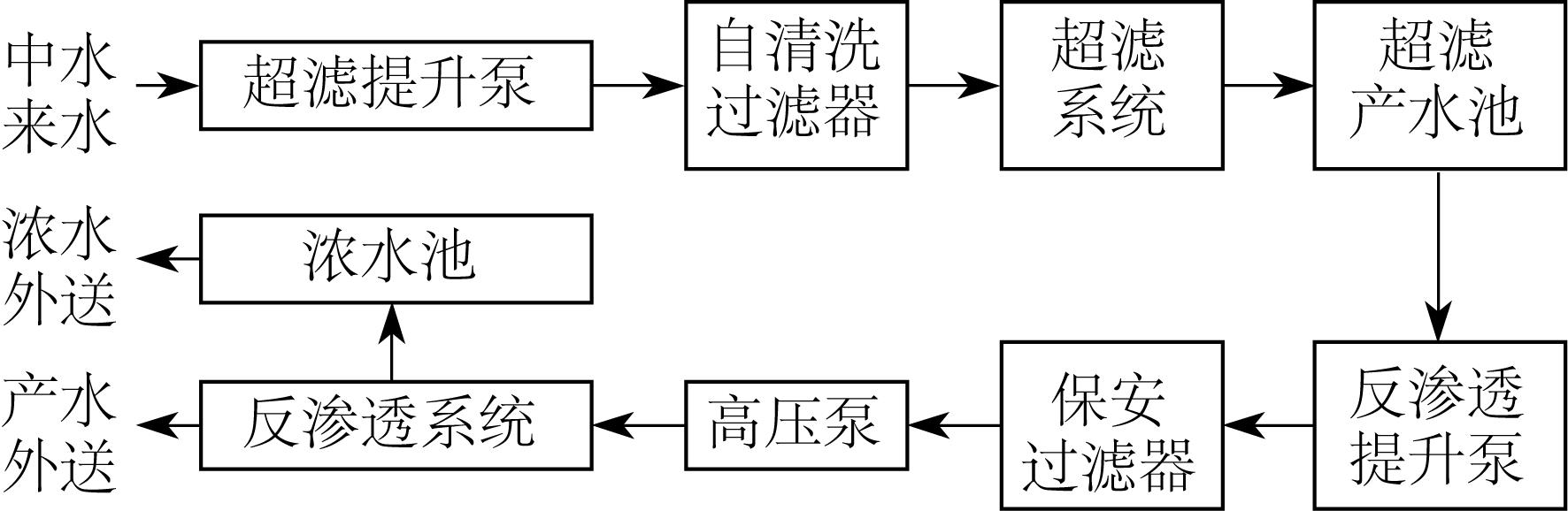

图1 双膜法中水回用工艺

Fig. 1 Water reuse process of double membrane method

表3 系统改造前后的数据对比表

Table 3 Data comparison before and after system modification

项目	改造前	改造后
系统进水量/（万t·d^-1）	<3.3	≥4.8
超滤系统水回收率/%	<80	≥92
反渗透系统水回收率/%	<70	>75
系统产水量/（万t·d^-1）	1.2~1.7	>3.2
产水电导率/（µS·cm^-1）	>110	<100

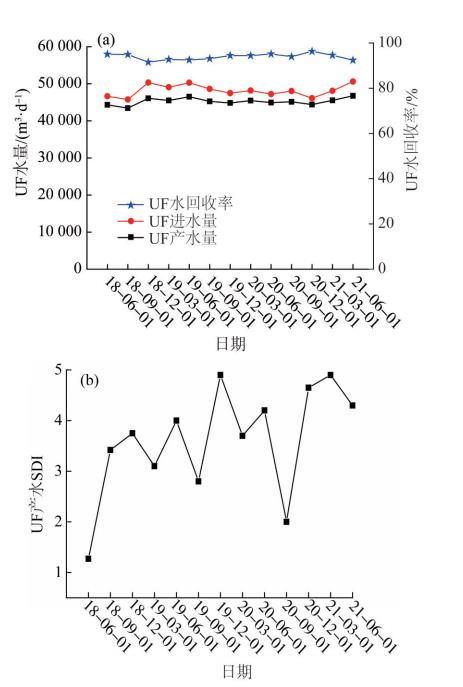

图2 超滤系统3 a来的运行状况

Fig. 2 Operation status of ultrafiltration system in 3 years

图3 反渗透系统水量及其水回收率变化

Fig. 3 The changes of water amount and water recovery rate of reverse osmosis

图4 双膜法中水回用系统进出水的水质变化

Fig. 4 The changes of influent and effluent water quality from water reuse system by double membrane method

图5 超滤清洗前后跨膜压差（a）和产水量（b）的对比

Fig. 5 Comparison of transmembrane pressure difference（a） and water yield（b） before and after ultrafiltration cleaning

图6 反渗透清洗前后段间压差（a）和产水量（b）的对比

Fig. 6 Comparison of pressure difference between segments（a） and water yield（b） before and after reverse osmosis cleaning

参考文献 4

1	徐海波，张楠，杨军，等. 钢铁厂循环水排污水深度处理回用技术的研究应用［J］. 工业水处理，2021，41（9）：157~160.
	XU Haibo， ZHANG Nan， YANG Jun，et al. Research on the advanced treatment and reuse of the recirculating water blowdown water in steel plant［J］. Industrial Water Treatment，2021，41（9）：157~160.
2	丁曦. 某钢铁厂废水处理与回用工程设计技术研究［J］. 山东工业技术，2018（22）：37.
	DING Xi. Study of wastewater treatment and the design technology of reuse engineering in an iron and steel plant［J］. Shandong Industrial Technology，2018（22）：37.
3	李剑波，张焕祯，赵星洁，等. 钢铁废水回用作循环冷却水补水试验研究［J］. 工业水处理，2006，26（10）：20-23. doi:10.3969/j.issn.1005-829X.2006.10.006
	LI Jianbo， ZHANG Huanzhen， ZHAO Xingjie，et al. Study on the reuse of iron and steel wastewater as make-up water for circulating cooling water［J］. Industrial Water Treatment，2006，26（10）：20-23. doi:10.3969/j.issn.1005-829X.2006.10.006
4	张喜冬，张海洋. 膜法处理技术在钢铁废水回用中的应用［J］. 中小企业管理与科技，2020（11）：166-167.
	ZHANG Xidong， ZHANG Haiyang. Application of membrane treatment technology in steel wastewater reuse［J］. Management & Technology of SME，2020（11）：166-167.
