重金属捕获剂EDTC协同处理EDTA-Cu/RhB的去除特性

doi:10.19965/j.cnki.iwt.2023-0387

摘要/Abstract

摘要：

以乙二胺（C₂H₈N₂）和二硫化碳（CS₂）为原料，采用共混法合成重金属捕集剂N，N-双（二硫代羧基）乙二胺（EDTC）。考察物料配比、投加顺序、溶液pH、时间和温度等因素对EDTC作为药剂协同处理废水中络合态铜（EDTA-Cu）和染料罗丹明B（Rhodamine B，RhB）双组分体系的去除特性影响，并与单组分EDTA-Cu和RhB体系的去除效果进行对比。结果表明：常温下，于180 mg/L的EDTA-Cu和1 800 mg/L的RhB水体中投加1.3 g/L EDTC时，EDTA-Cu和RhB的去除量分别高达150 mg/g和850 mg/g，水体pH在2~10范围内运行稳定。与EDTC处理水体中单组分EDTA-Cu和RhB的去除效果相比，EDTC可有效同时去除水体中的络合铜和RhB，且具有协同效应。因此，EDTC可作为水处理药剂应用于协同处理带有络合态金属和染料的复杂废水。

关键词: 重金属捕集剂, 络合铜, 罗丹明B, 双组分体系, 去除特性

Abstract:

In this work, the heavy metal chelating agent N, N-bis(dithiocarboxy) ethylenediamine (EDTC) was synthesized by blending method with ethylenediamine (C₂H₈N₂) and carbon disulfide (CS₂). The effects of material ratio, dosing sequence, pH and temperature in aqueous solution on the removal characteristics of EDTC as a synergistic agent for the treatment of complexed copper (EDTA-Cu) and Rhodamine B (RhB) were investigated. Furthermore, the removal efficiency was compared with those of single-component EDTA-Cu and RhB systems. The results indicated that the removal of EDTA-Cu and RhB was up to 150 mg/g and 850 mg/g, respectively, when 1.3 g/L EDTC was added to 180 mg/L EDTA-Cu and 1 800 mg/L RhB water at room temperature. The treatment efficiency was stable in the pH range of 2-10 in aqueous solution. Compared with the removal effect of single component EDTA-Cu and RhB treated with EDTC, EDTC can effectively simultaneous remove copper and RhB with synergistic effect. Therefore, EDTC can be applied as a water treatment agent for the synergistic treatment of complex metal and dye in complicated wastewater.

Key words: heavy metal chelating agent, chelated copper, rhodamin B, binary system, removal characteristics

中图分类号:

X703.1

赵丹华, 廖欣欣, 邓颖欣, 陈柳名, 梁兰芳, 黄嘉豪, 陈作义. 重金属捕获剂EDTC协同处理EDTA-Cu/RhB的去除特性[J]. 工业水处理, 2024, 44(5): 141-148.

Danhua ZHAO, Xinxin LIAO, Yingxin DENG, Liuming CHEN, Lanfang LIANG, Jiahao HUANG, Zuoyi CHEN. Removal characteristics of heavy metals chelating agent N,N-bis(dithiocarboxy) ethylenediamine (EDTC) for synergistic treatment of EDTA-Cu/RhB[J]. Industrial Water Treatment, 2024, 44(5): 141-148.

https://www.iwt.cn/CN/Y2024/V44/I5/141

图/表 12

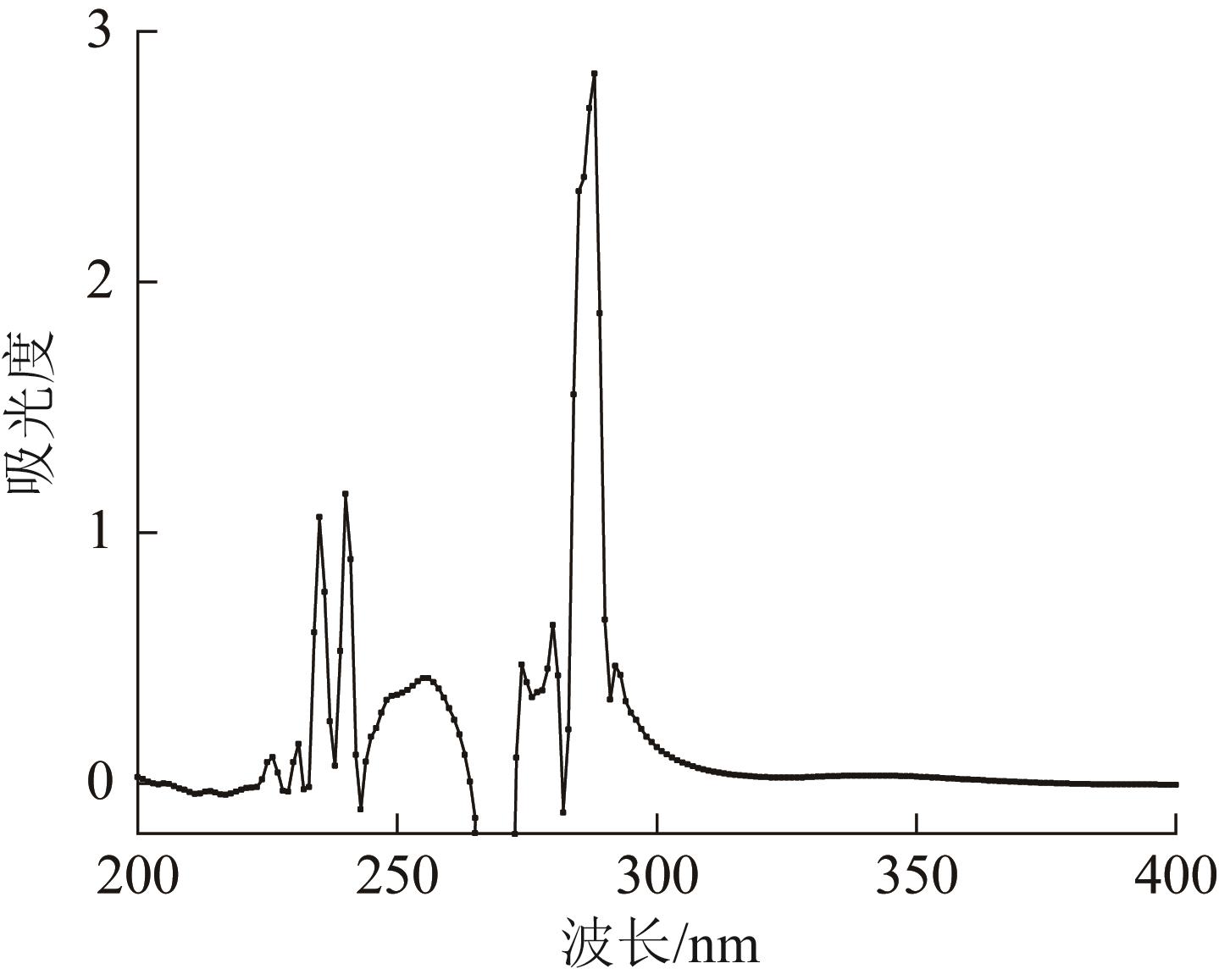

图1 EDTC紫外光谱

Fig.1 UV spectra of EDTC

图2 EDTC红外谱

Fig.2 FT-IR spectra of EDTC

图3 EDTA-Cu与EDTA-Cu/RhB体系中EDTA-Cu去除量对比

Fig.3 Comparison of EDTA-Cu removal amount between RhB and EDTA-Cu/RhB different systems

图4 RhB与EDTA-Cu/RhB体系中RhB去除量对比

Fig.4 Comparison of RhB removal amount between RhB and EDTA Cu/RhB different systems

图5 RhB初始质量浓度对EDTA-Cu/RhB去除影响

Fig.5 Effect of initial mass concentrations of RhB on EDTA-Cu/RhB removal amout

图6 EDTA-Cu初始质量浓度对EDTA-Cu/RhB去除影响

Fig.6 Effect of initial mass concentrations of EDTA-Cu on EDTA-Cu/RhB removal amount

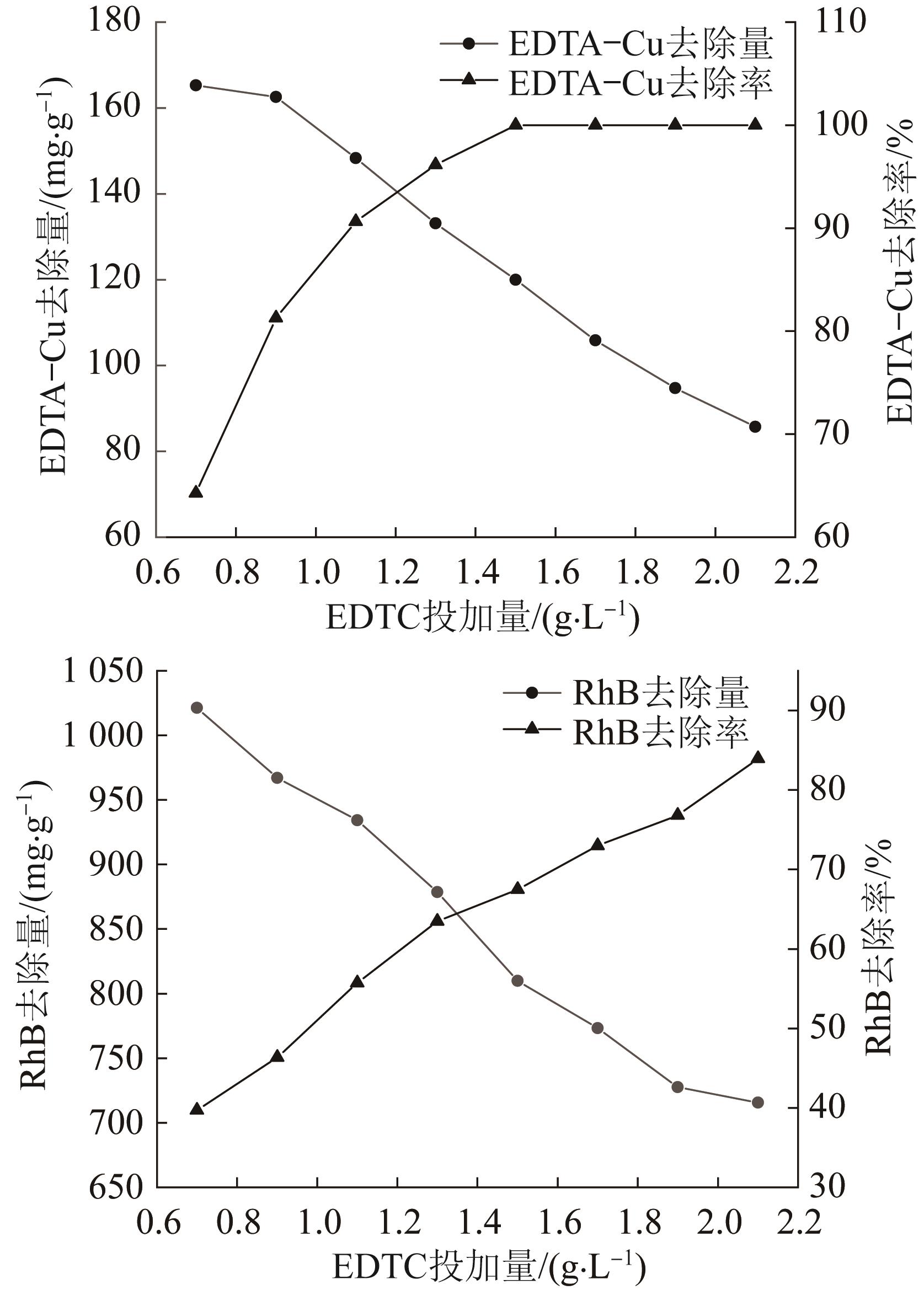

图7 EDTC投加量对EDTA-Cu/RhB去除量的影响

Fig.7 Effect of EDTC dosage on EDTA-Cu/RhB removal amount

图8 pH对EDTA-Cu/RhB去除量的影响

Fig.8 Effect of solution pH on EDTA-Cu/RhB removal amount

图9 温度对EDTA-Cu/RhB去除量的影响

Fig.9 Effect of temperature on EDTA-Cu/RhB removal amount

图10 反应时间对EDTA-Cu/RhB去除量的影响

Fig.10 Effect of reaction time on EDTA-Cu/RhB removal amount

图11 投加顺序对EDTA-Cu/RhB去除量的影响注：投加顺序1—RhB+EDTA-Cu+EDTC；2—RhB+EDTC+EDTA-Cu；3—EDTA-Cu+EDTC+RhB。

Fig.11 Effect of different addition sequence on EDTA-Cu/RhB removal amount

图12 RhB和EDTA-Cu协同去除机制

Fig.12 The simultaneous removal mechanism of RhB and EDTA-Cu

参考文献 23

1	陈思江. EDTA功能化磁性壳聚糖的制备及去除甲基蓝和重金属研究［D］. 昆明：昆明理工大学，2018.
	CHEN Sijiang. Preparation of EDTA-functionalized magnetic chitosan and its removal of methyl blue and heavy metals［D］. Kunming：Kunming University of Science and Technology，2018.
2	徐西蒙，陈远翔. 水体重金属-有机物复合污染的协同处理技术研究进展［J］. 化工环保，2020，40（5）：467-473. doi:10.3969/j.issn.1006-1878.2020.05.002
	XU Ximeng， CHEN Yuanxiang. Research progresses on synergistic treatment technology for heavy metal-organics combined pollution of water body［J］. Environmental Protection of Chemical Industry，2020，40（5）：467-473. doi:10.3969/j.issn.1006-1878.2020.05.002
3	GONG Renmin， LI Mei， YANG Chao，et al. Removal of cationic dyes from aqueous solution by adsorption on peanut hull［J］. Journal of Hazardous Materials，2005，121（1/2/3）：247-250. doi:10.1016/j.jhazmat.2005.01.029
4	邹亚辰，李春琴，张庆芳，等. 高级氧化法处理含络合态重金属废水研究进展［J］. 应用化工，2022，51（7）：2064-2068. doi:10.3969/j.issn.1671-3206.2022.07.041
	ZOU Yachen， LI Chunqin， ZHANG Qingfang，et al. Research progress of advanced oxidation process for treatment of wastewater containing complexed heavy metals［J］. Applied Chemical Industry，2022，51（7）：2064-2068. doi:10.3969/j.issn.1671-3206.2022.07.041
5	FU Fenglian， ZENG Haiyan， CAI Qinhong，et al. Effective removal of coordinated copper from wastewater using a new dithiocarbamate-type supramolecular heavy metal precipitant［J］. Chemosphere，2007，69（11）：1783-1789. doi:10.1016/j.chemosphere.2007.05.063
6	曹海峰. 络合态重金属废水处理技术研究进展［J］. 工业水处理，2015，35（11）：14-17. doi:10.11894/1005-829x.2015.35(11).014
	CAO Haifeng. Research progress in the technologies for the treatment of wastewater containing complexed heavy metal［J］. Industrial Water Treatment，2015，35（11）：14-17. doi:10.11894/1005-829x.2015.35(11).014
7	肖晓. 重金属捕集剂EDTC的制备及对酸性电镀废水络合重金属的去除特性研究［D］. 广州：广东工业大学，2016. doi:10.13671/j.hjkxxb.2015.0521
	XIAO Xiao. Preparation of heavy metal collector EDTC and its removal characteristics of complex heavy metals from acidic electroplating wastewater［D］. Guangzhou：Guangdong University of Technology，2016. doi:10.13671/j.hjkxxb.2015.0521
8	王夏芳. 铜离子对环境危害现状及对策研究［J］. 国土与自然资源研究，2015（1）：55-57. doi:10.3969/j.issn.1003-7853.2015.01.018
	WANG Xiafang. The dangers of copper ions on the environment and research on countermeasure［J］. Territory & Natural Resources Study，2015（1）：55-57. doi:10.3969/j.issn.1003-7853.2015.01.018
9	李金焕，陆春苗，黄嘉如，等. MOFs在处理染料废水中有机污染物的研究进展［J］. 山东化工，2022，51（17）：94-98. doi:10.3969/j.issn.1008-021X.2022.17.027
	LI Jinhuan， LU Chunmiao， HUANG Jiaru，et al. Research progress of MOFs in treating organic pollutants in dye wastewater［J］. Shandong Chemical Industry，2022，51（17）：94-98. doi:10.3969/j.issn.1008-021X.2022.17.027
10	FENG Shaoxiong， DING Weigang， ZHANG Yan，et al. A nanoscale Nd-based metal-organic framework electrochemical sensor for rapid detection of Rhodamine B［J］. Journal of Solid State Chemistry，2021，303：122508. doi:10.1016/j.jssc.2021.122508
11	WUEBBLES B J Y， FELTON J S. Evaluation of laser dye mutagenicity using the ames/salmonella microsome test［J］. Environmental Mutagenesis，1985，7（4）：511-522. doi:10.1002/em.2860070410
12	黄平良，林胜孝，张玲，等. 服用罗丹明-B致皮肤内脏红染1例［J］. 中国法医学杂志，2002，17（S1）：77-78.
	HUANG Pingliang， LIN Shengxiao， ZHANG Ling，et al. A case of skin and viscera red staining caused by taking rhodamine-B［J］. Chinese Journal of Forensic Medicine，2002，17（S1）：77-78.
13	ORTIZ-ZARCO E， SOLIS-CASADOS D， ESCOBAR-ALARCÓN L，et al. Visible light-driven photocatalyst：An iron（Ⅲ） coordination compound in Rhodamine B degradation［J］. Journal of Photochemistry and Photobiology A：Chemistry，2022，424：113629. doi:10.1016/j.jphotochem.2021.113629
14	DI Jing， JAMAKANGA R， CHEN Qiang，et al. Degradation of Rhodamine B by activation of peroxymonosulfate using Co₃O₄-rice husk ash composites［J］. Science of the Total Environment，2021，784：147258. doi:10.1016/j.scitotenv.2021.147258
15	刘慧，周佳兴，任鹏飞，等. 紫外光下施氏矿物活化过硫酸盐降解罗丹明B［J］. 工业水处理，2022，42（5）：110-116.
	LIU Hui， ZHOU Jiaxing， REN Pengfei，et al. Degradation of Rhodamine B by schwertmannite activated persulfate under UV light［J］. Industrial Water Treatment，2022，42（5）：110-116.
16	钟璟，韩光鲁，陈群. 高盐有机废水处理技术研究新进展［J］. 化工进展，2012，31（4）：920-926.
	ZHONG Jing， HAN Guanglu， CHEN Qun. Recent developments in treatment technology for highly saline organic wastewater［J］. Chemical Industry and Engineering Progress，2012，31（4）：920-926.
17	BROWN D A， GLASS W K， BURKE M A. The general use of IR spectral criteria in discussions of the bonding and structure of metal dithiocarbamates［J］. Spectrochimica Acta Part A：Molecular Spectroscopy，1976，32（1）：137-143. doi:10.1016/0584-8539(76)80059-1
18	OKTAVEC D， BEINROHR E， GARAJ J. Effect of structure and electron effects on the IR spectra of dithiocarbamates［J］. Collec Czechoslov Chem Commun，1980，45：1495-1499. doi:10.1135/cccc19801495
19	BURKE J M， FACKLER J P Jr. Vibrational spectra of the thiocarbonate complexes of nickel（Ⅱ），palladium（Ⅱ），and platinum（Ⅱ）［J］. Inorganic Chemistry，1972，11（11）：2744-2749. doi:10.1021/ic50117a034
20	SINGH N， BHATTACHARYA S. Synthesis and characterization of some triorgano，diorgano，monoorganotin and a triorganolead heteroaromatic dithiocarbamate complexes［J］. Journal of Organometallic Chemistry，2012，700：69-77. doi:10.1016/j.jorganchem.2011.11.015
21	BAI Lan， HU Huiping， FU Weng，et al. Synthesis of a novel silica-supported dithiocarbamate adsorbent and its properties for the removal of heavy metal ions［J］. Journal of Hazardous Materials，2011，195：261-275. doi:10.1016/j.jhazmat.2011.08.038
22	ZHEN Haobo， XU Qian， HU Yongyou，et al. Characteristics of heavy metals capturing agent dithiocarbamate（DTC） for treatment of ethylene diamine tetraacetic acid-Cu（EDTA-Cu） contaminated wastewater［J］. Chemical Engineering Journal，2012，209：547-557. doi:10.1016/j.cej.2012.08.045
23	肖晓，孙水裕，严苹方，等. 高效重金属捕集剂EDTC的结构表征及对酸性络合铜的去除特性研究［J］. 环境科学学报，2016，36（2）：537-543. doi:10.13671/j.hjkxxb.2015.0521
	XIAO Xiao， SUN Shuiyu， YAN Pingfang，et al. Structure characterization of highly-efficient heavy metal chelating agent EDTC and its removal of acid complex copper［J］. Acta Scientiae Circumstantiae，2016，36（2）：537-543. doi:10.13671/j.hjkxxb.2015.0521
