不同制备方法对TiO<sub>2</sub>/ZSM-5复合材料光催化性能的影响

doi:10.19965/j.cnki.iwt.2021-0560

摘要/Abstract

摘要：

分别采用浸渍法、水热合成法、均匀沉淀法和溶胶-凝胶法合成了TiO₂/ZSM-5复合材料，并采用XRD、SEM、EDS、FT-IR、UV-Vis和PL等表征手段对所制备的材料进行物相、形貌、结构和光学性能分析。室温下，以100 mL质量浓度为10 mg/L的罗丹明B（RhB）溶液为目标污染物，考察了不同材料对目标污染物的光催化降解率，并对光催化过程中主要活性物质进行分析。结果表明：浸渍法合成的复合材料光催化性能最好，降解率可达99.8%。不同活性组分中，超氧自由基（ $· O 2 -$ ）对RhB降解的影响最大。

关键词: 二氧化钛, TiO₂/ZSM-5复合材料, 光催化, 罗丹明B

Abstract:

TiO₂/ZSM-5 composites were synthesized by impregnation，hydrothermal synthesis，homogeneous precipitation and sol-gel method，respectively. The phase，morphology，structure and optical properties of TiO₂/ZSM-5 were characterized by XRD，SEM，FT-IR，EDS，UV-Vis，and PL. At room temperature，with Rhodamine B （RhB） solution with 100 mL，10 mg/L as the target pollutant，the photocatalytic degradation rates of different materials were investigated and the main active substances in the photocatalytic process were analyzed. The results indicated that the composite material by impregnation method had the best degradation ratio，which can reach 99.8%. Among the different active components，superoxide radical（ $· O 2 -$ ） had the greatest effect on RhB degradation.

Key words: TiO₂, TiO₂/ZSM-5 composite materials, photocatalytic, Rhodamine B

中图分类号:

赵振涛, 谢强, 王宁, 尚润梅, 邢锦娟, 张丹. 不同制备方法对TiO₂/ZSM-5复合材料光催化性能的影响[J]. 工业水处理, 2022, 42(2): 81-87.

Zhentao ZHAO, Qiang XIE, Ning WANG, Runmei SHANG, Jinjuan XING, Dan ZHANG. Effect of different preparation methods on photocatalytic performance of TiO₂/ZSM-5 composite materials[J]. Industrial Water Treatment, 2022, 42(2): 81-87.

https://www.iwt.cn/CN/Y2022/V42/I2/81

图/表 11

图1 光催化反应装置图

Fig. 1 Photocatalytic reaction device diagram

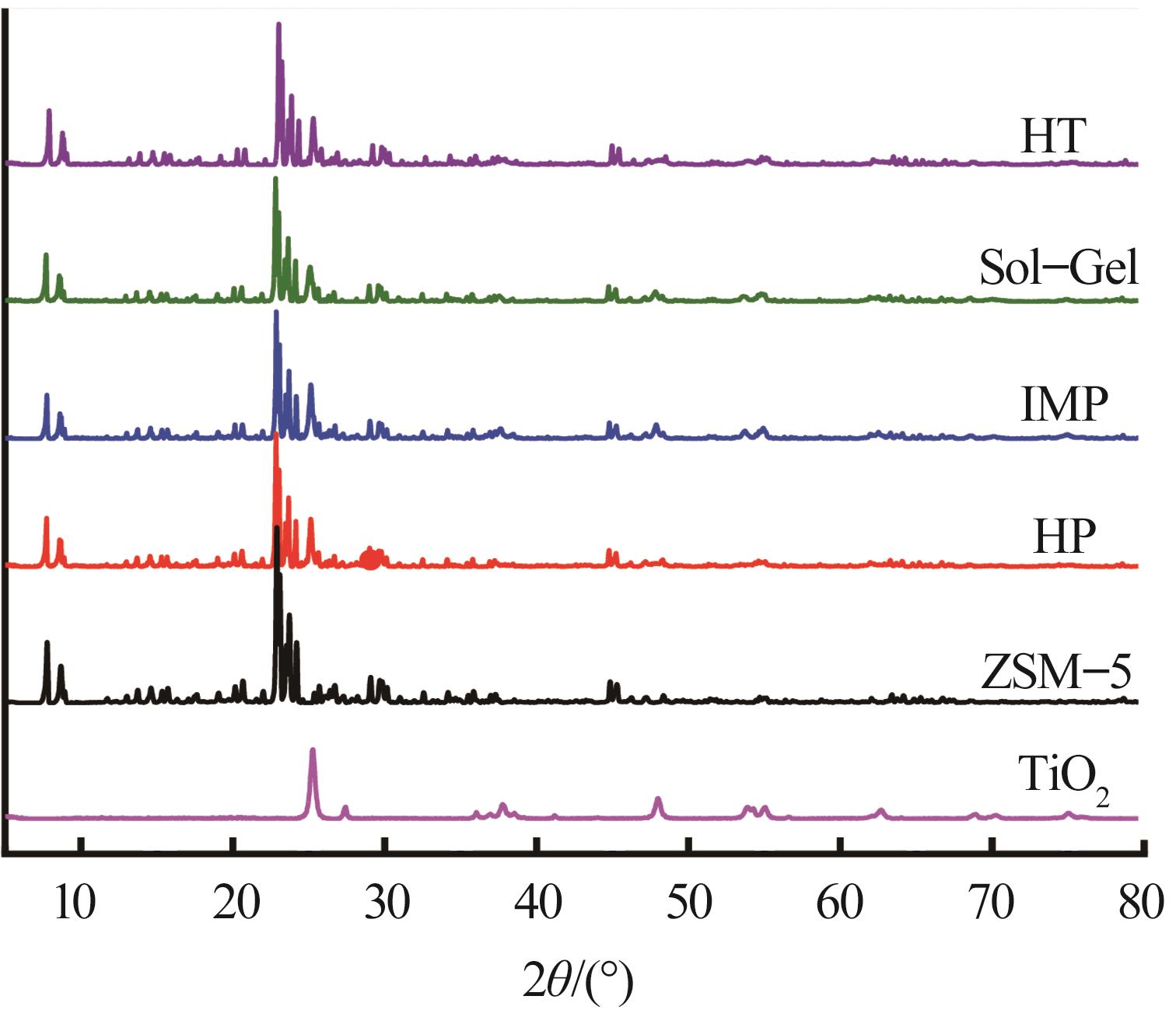

图2 ZSM-5和TiO₂/ZSM-5复合材料的XRD

Fig. 2 XRD of ZSM-5 and TiO₂/ZSM-5 composite materials

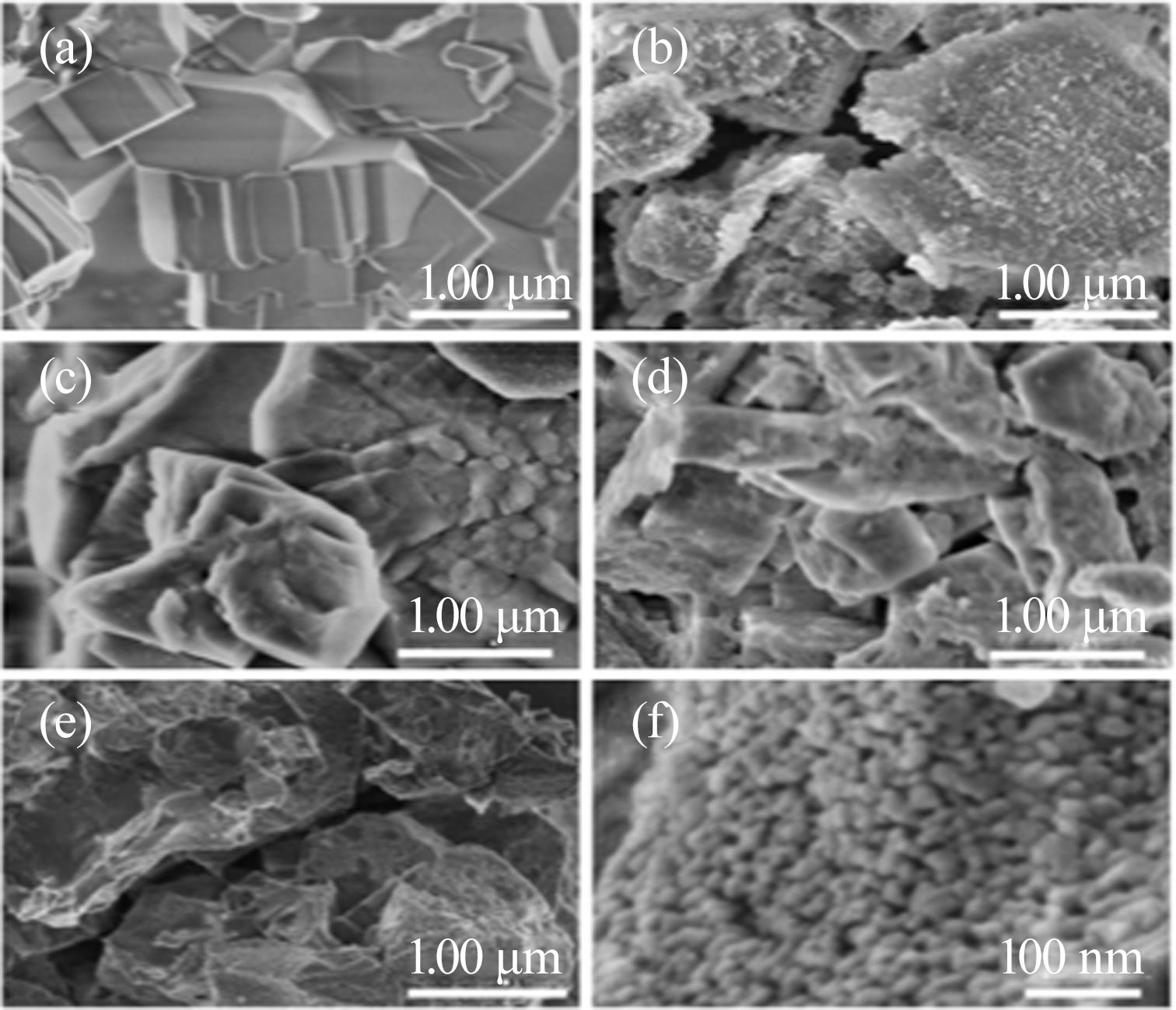

图3 ZSM-5和TiO₂/ZSM-5复合材料的SEM （a）ZSM-5；（b）HT法（c）HP法；（d）Sol-Gel法；（e）~（f）IMP法

Fig. 3 SEM of ZSM-5 and TiO₂/ZSM-5 composite materials

图4 IMP法制备的TiO₂/ZSM-5复合材料的EDS （a）IMP法制备的TiO₂/ZSM-5复合材料；（b）O元素分布；（c）Si元素分布；（d）Al元素分布；（e）Ti元素分布；（f）Na元素分布

Fig. 4 EDS of TiO₂/ZSM-5 composite material prepared by impregnation method

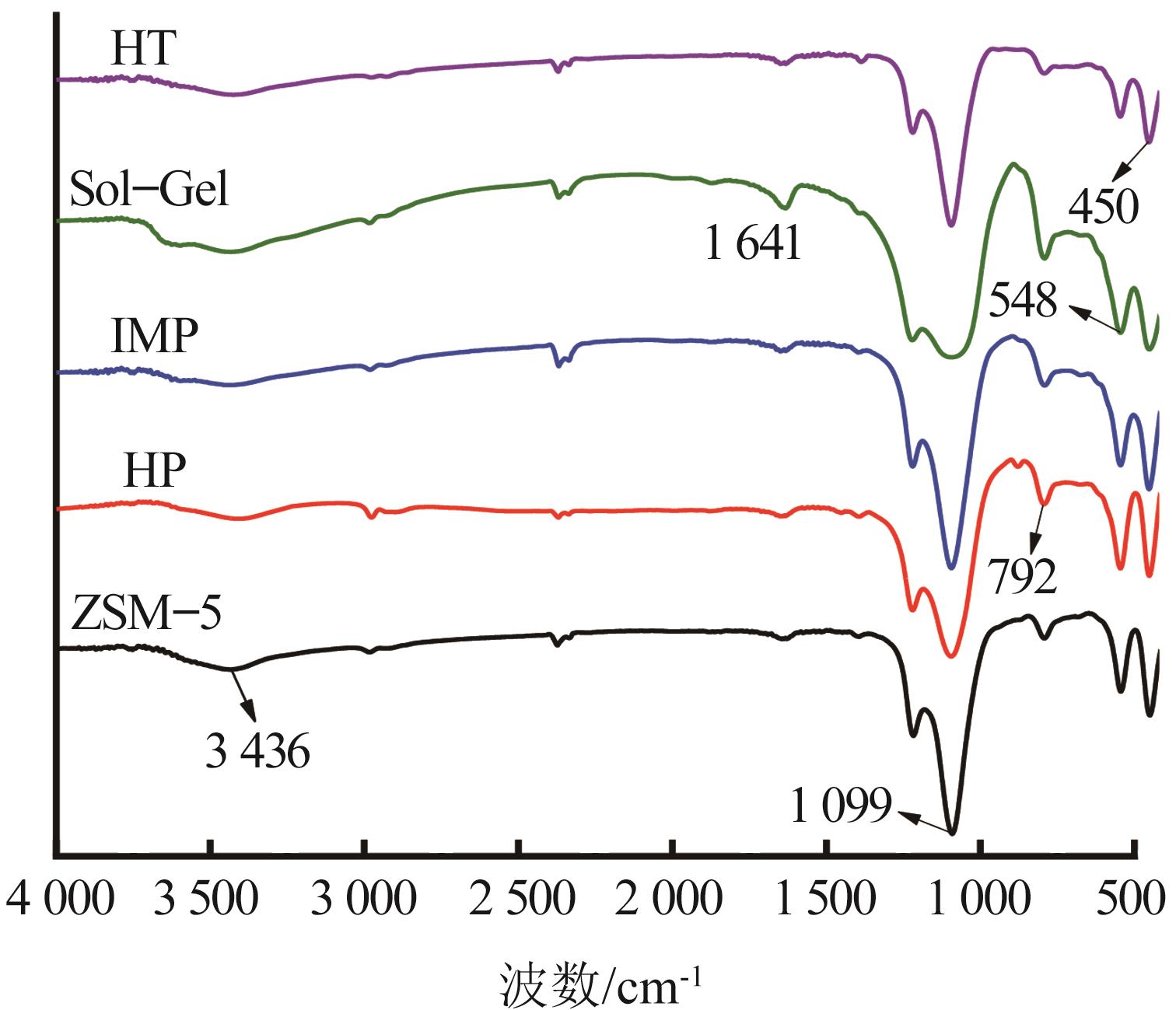

图5 ZSM-5和TiO₂/ZSM-5复合材料的FT-IR

Fig. 5 FT-IR of ZSM-5 and TiO₂/ZSM-5 composite materials

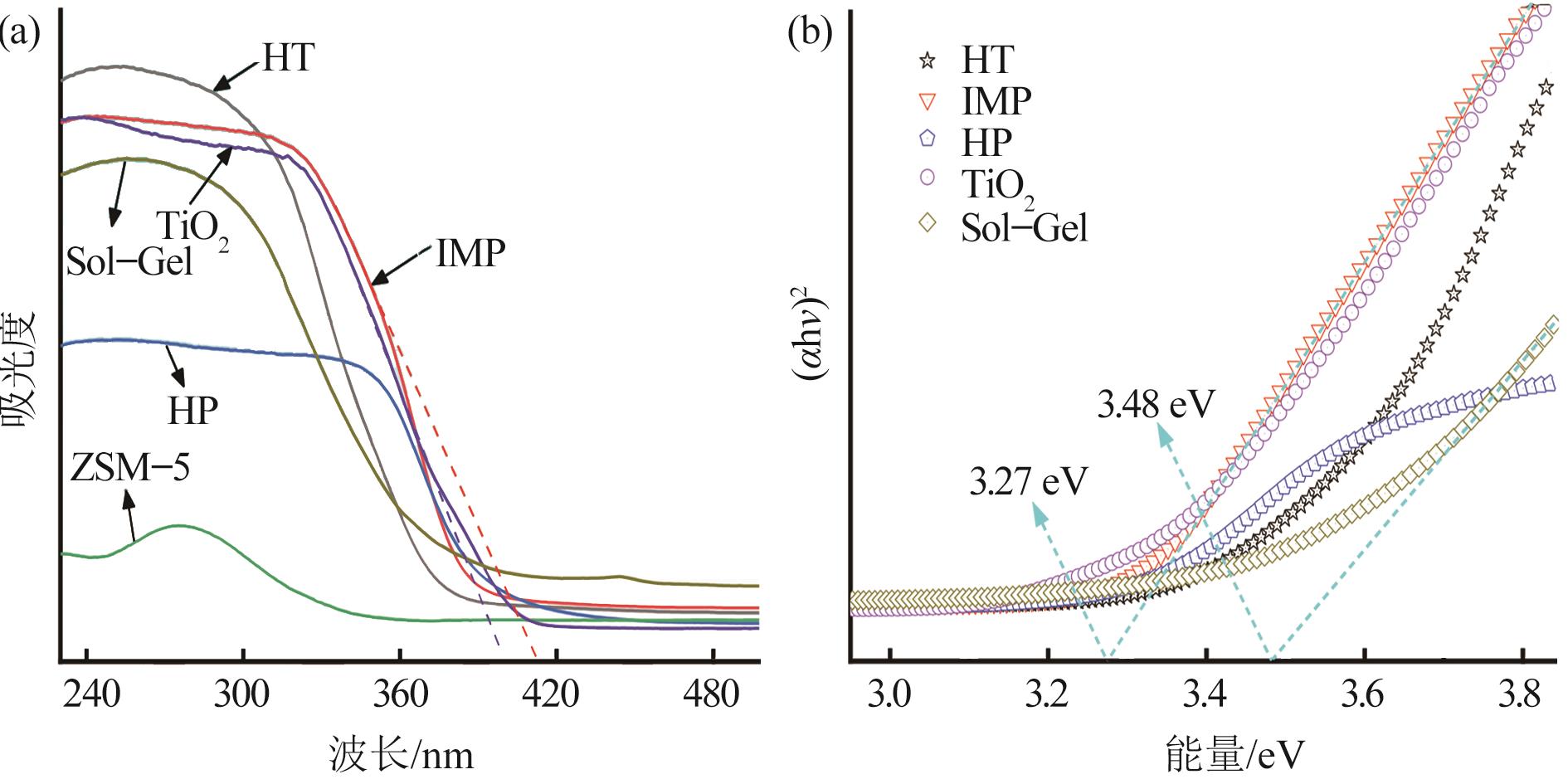

图6 ZSM-5、TiO₂和TiO₂/ZSM-5复合材料的UV-Vis图（a）　UV-Vis曲线图（b）带隙能拟合曲线

Fig.6 UV-Vis patterns of ZSM-5，TiO₂and TiO₂/ZSM-5 composite materials

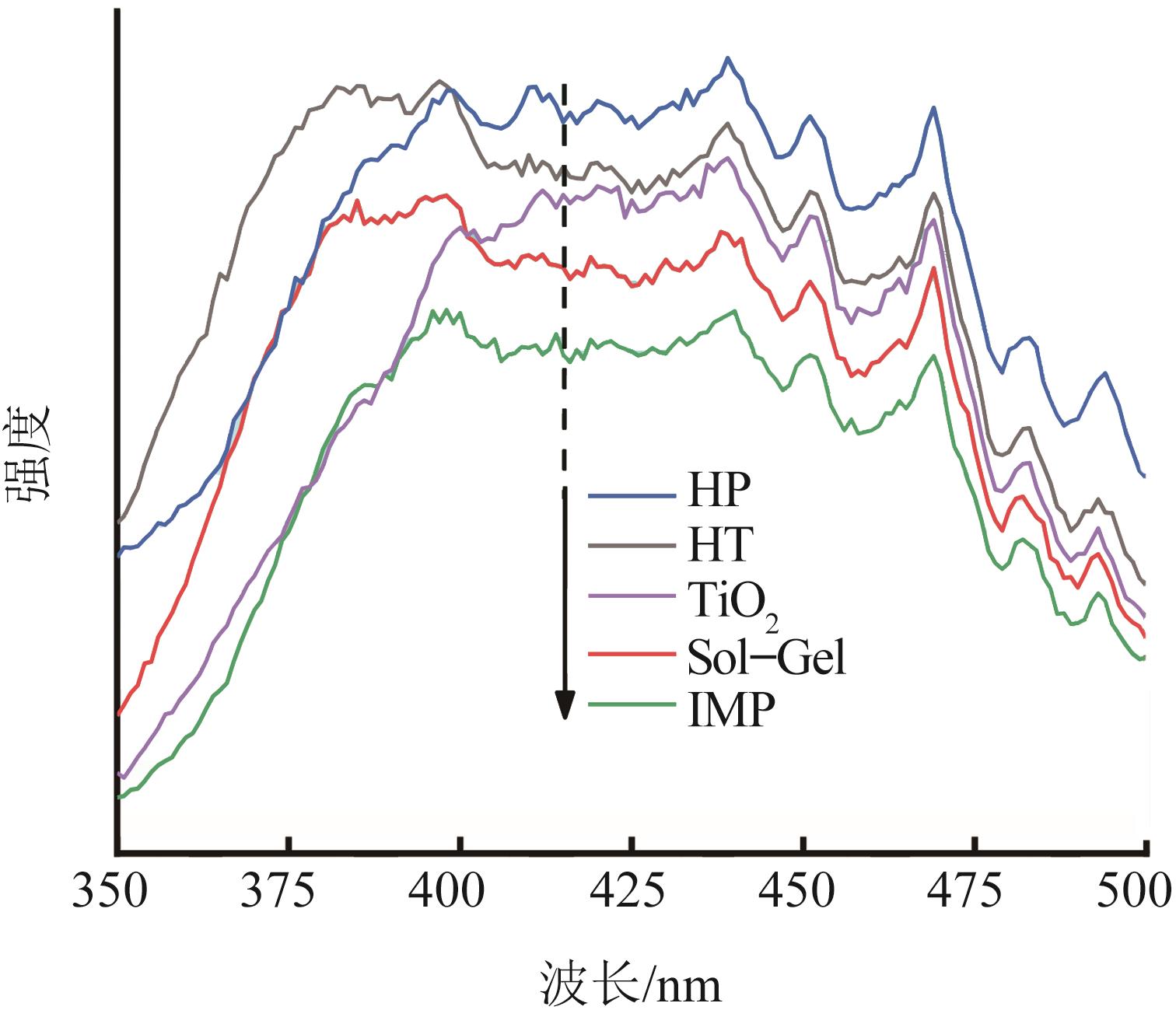

图7 TiO₂和TiO₂/ZSM-5复合材料的PL图谱

Fig. 7 PL patterns of TiO₂ and TiO₂/ZSM-5 composite materials

图8 ZSM-5、TiO₂和TiO₂/ZSM-5复合材料对RhB光催化降解效果（a）RhB溶液降解曲线（b）RhB降解一级动力学曲线

Fig.8 Photocatalytic degradation effect of ZSM-5, TiO₂and TiO₂/ZSM-5 composite materials on RhB

表1 TiO₂和TiO₂/ZSM-5复合材料的一级反应动力学参数

Table 1 First-order kinetic parameters of TiO₂ and TiO₂/ZSM-5 composite materials

样品	IMP	HT	Sol-Gel	HP	TiO₂
k/min^-1	0.050 65	0.030 92	0.018 88	0.014 87	0.014 77
R ²	0.989 42	0.987 43	0.938 32	0.945 44	0.909 61

图9 IMP法制备TiO₂/ZSM-5复合材料添加量（a）和RhB溶液pH（b）对降解率的影响

Fig.9 Effects of the dosage of TiO₂/ZSM-5 composite material prepared by impregnation（a）and RhB solution pH（b）on photocatalytic degradation

表2 猝灭剂对RhB降解的影响

Table 2 Effect of quenching agent on degradation of RhB

猝灭剂	－	VC	AO	IPA
猝灭活性组分	－	$· O 2 -$	h⁺	·OH
RhB降解率/%	99.8	26.4	73.6	90.2

表2 猝灭剂对RhB降解的影响

Table 2 Effect of quenching agent on degradation of RhB

猝灭剂	－	VC	AO	IPA
猝灭活性组分	－	$· O 2 -$	h⁺	·OH
RhB降解率/%	99.8	26.4	73.6	90.2

参考文献 26

1	MENG Lijun， WU Minjie， CHEN Haisheng，et al. Rejection of antimony in dyeing and printing wastewater by forward osmosis［J］. Science of Total Environment，2020，745：141015. doi:10.1016/j.scitotenv.2020.141015
2	CHEN Qingliang， ZHANG Yulian， ZHANG Dongdong，et al. Ag and N co⁃doped TiO₂ nanostructured photocatalyst for printing and dyeing wastewater［J］. Journal of Water Process Engineering，2017，16：14-20. doi:10.1016/j.jwpe.2016.11.007
3	魏婕，刘树鑫，邓家旺，等. 太阳光光催化降解水性油墨废水的实验研究［J］. 工业水处理，2019，39（11）：26-30. doi:10.11894/iwt.2018-0906
	WEI Jie， LIU Shuxin， DENG Jiawang，et al. Experimental study on photocatalytic degradationof water⁃based ink wastewater by sunlight［J］.Industrial Water Treatment，2019，39（11）：26-30. doi:10.11894/iwt.2018-0906
4	GUESH K， MÁRQUEZ⁃ÁLVAREZ C， CHEBUDE Y，et al. Enhanced photocatalytic activity of supported TiO₂ by selective surface modification of zeolite Y［J］. Applied Surface Science，2016，378：473-478. doi:10.1016/j.apsusc.2016.04.029
5	REN Lu， LI Yuanzhi， MAO Mingyang，et al. Significant improvement in photocatalytic activity by forming homojunction between anatase TiO₂ nanosheets and anatase TiO₂ nanoparticles［J］. Applied Surface Science，2019，490：283-292. doi:10.1016/j.apsusc.2019.05.351
6	BADVI K， JAVANBAKHT V. Enhanced photocatalytic degradation of dye contaminants with TiO₂ immobilized on ZSM-5 zeolite modified with nickel nanoparticles［J］. Journal of Cleaner Production，2021，280：124518. doi:10.1016/j.jclepro.2020.124518
7	王梦幻，张汀兰，曾雄丰，等. TiO₂柱撑光催化材料的制备及应用进展［J］.化工新型材料，2017，45（10）：8-10.
	WANG Menghuan， ZHANG Tinglan， ZENG Xiongfeng，et al. Recent progress in synthesis and application of TiO₂ pillared photocatalytic material［J］. New Chemical Materials，2017，45（10）：8-10.
8	NERENOKTE A， YILMAZ O. Photodecolorization of methyl orange by yttrium incorporated TiO₂ supported ZSM-5［J］. Applied Catalysis B：Environmental，2008，85（1/2）：92-102. doi:10.1016/j.apcatb.2008.07.025
9	ZHOU Kefu， HU Xinyan， CHEN B Y，et al. Synthesized TiO₂/ZSM-5 composites used for the photocatalytic degradation of azo dye：Intermediates，reaction pathway，mechanism and bio⁃toxicity［J］. Applied Surface Science，2016，383：300-309. doi:10.1016/j.apsusc.2016.04.155
10	廖添，宋亭，杨定乔，等. Fe、Cr共掺杂TiO₂纳米球增强光催化制氢［J］. 华南师范大学学报：自然科学版，2017，49（5）：31-37. doi:10.6054/j.jscnun.2017124
	LIAO Tian， SONG Ting， YANG Dingqiao，et al. Fe，Cr co⁃doped TiO₂nanosphere with enhanced photocatalytic hydrogen evolution［J］.Journal of South China Normal University：Natural Science Edition，2017，49（5）：31-37. doi:10.6054/j.jscnun.2017124
11	张建民，陈哲，李红玑，等. 多级孔TiO₂/ZSM-5催化剂的孔道效应对亚甲基蓝催化降解性能影响［J］. 人工晶体学报，2016，48（3）：514-519.
	ZHANG Jianmin， CHEN Zhe， LI Hongji，et al. Effect of pore structure of hierarchical TiO₂/ZSM-5 catalyst on the degradation properties of methylene blue［J］. Journal of Synthetic Crystals，2016，48（3）：514-519.
12	ABBAS K K， SHABEEB K M， ALJANABI A A，et al. Photocatalytic degradation of cefazolin over spherical nanoparticles of TiO₂/ZSM-5 mesoporous nanoheterojunction under simulated solar light［J］. Environmental Technology & Innovation，2020，20：101070. doi:10.1016/j.eti.2020.101070
13	CHANG Changtang， WANG Jiajie， YANG Tongou，et al. Photocatalytic degradation of acetaminophen in aqueous solutions by TiO₂/ZSM-5 zeolite with low energy irradiation［J］. Materials Science and Engineering：B，2015，196：53-60. doi:10.1016/j.mseb.2014.12.025
14	DING Zhe， HU Xijun， YUE P L，et al. Synthesis of anatase TiO₂ supported on porous solids by chemical vapor deposition［J］. Catalysis Today，2001，68（1/2/3）：173-182. doi:10.1016/S0920-5861(01)00298-X
15	郭鹏. TiO₂/ZSM-5复合光催化剂的制备及性能研究［D］. 大连：大连理工大学，2010.
	GUO Peng. Study on the preparation and performance of TiO₂/ZSM-5 composite photocatalyst［D］. Dalian：Dalian University of Technology，2010.
16	孙家伟，刘娜，翟尚儒，等. 纳米TiO₂/ZSM-5型催化剂的制备及其光催化应用研究进展［J］. 化工进展，2014，33（1）：85-91. doi:10.3969/j.issn.1000-6613.2014.01.015
	SUN Jiawei， LIU Na， ZHAI Shangru，et al. Progress in the preparation of nano TiO₂/ZSM-5 and its photocatalytic applications［J］.Chemical Industry and Engineering Progress，2014，33（1）：85-91. doi:10.3969/j.issn.1000-6613.2014.01.015
17	李可心. 分子筛改性对TiO₂/HZSM-5光催化剂性能的影响［D］. 沈阳：沈阳理工大学，2013. doi:10.4028/www.scientific.net/amr.214.6
	LI Kexin. Effect of photocatalytic properties of TiO₂/HZSM-5 modified by zeolite［D］. Shenyang：Shenyang Ligong University，2013. doi:10.4028/www.scientific.net/amr.214.6
18	徐春宏，郑水林，张广心，等. 均匀沉淀法制备纳米TiO₂膨胀珍珠岩复合材料［J］. 人工晶体学报，2014，43（8）：1991-1997.
	XU Chunhong， ZHENG Shuilin， ZHANG Guangxin，et al. Preparation of nano⁃TiO₂/expanded perlite composite materialsby homogeneous precipitation method［J］.Journal of Synthetic Crystals，2014，43（8）：1991-1997.
19	欧阳思，任长靖，程俊，等. TiO₂/石墨烯纳米复合材料对UV固化水性聚氨酯的改性［J］. 高分子材料科学与工程，2018，34（12）：13-19. doi:10.16865/j.cnki.1000-7555.2018.12.003
	OUYANG Si， REN Changjing， CHENG Jun，et al. Modification of UV waterborne polyurethane by TiO₂/graphene composites［J］.Polymer Materials Science and Engineering，2018，34（12）：13-19. doi:10.16865/j.cnki.1000-7555.2018.12.003
20	罗明汉，陈求稳，崔龙哲，等. 负载型TiO₂/ZSM-5的制备及其光催化降解亚甲基蓝［J］. 环境工程，2014，32（S1）：287-291. doi:http://ir.rcees.ac.cn/handle/311016/9974
	LUO Minghan， CHEN Qiuwen， CUI Longzhe，et al. Preparation of supported TiO₂/ZSM-5 photocatalyst and its photocatalytic degradation of methylene blue［J］. Environmental Engineering，2014，32（S1）：287-291. doi:http://ir.rcees.ac.cn/handle/311016/9974
21	ZHOU Jian， TENG Jiawei， REN Liping，et al. Full⁃crystalline hierarchical monolithic ZSM-5 zeolites as superiorly active and long⁃lived practical catalysts in methanol⁃to⁃hydrocarbons reaction［J］. Journal of Catalysis，2016，340：166-176. doi:10.1016/j.jcat.2016.05.009
22	BALAKRISHNAN M， JOHN R. Properties of sol-gel synthesized multiphase TiO₂（AB）-ZnO（ZW）semiconductor nanostructure：An effective catalyst for methylene blue dye degradation［J］. Iranian Journal of Catalysis，2020，10（1）：1-16.
23	ZAINUDIN N F， ABDULLAH A Z， MOHAMED A R. Characteristics of supported nano⁃TiO₂/ZSM-5/silica gel （SNTZS）：Photocatalytic degradation of phenol［J］. Hazardous Materials，2010，174（1/2/3）：299-306. doi:10.1016/j.jhazmat.2009.09.051
24	SUN Jiawei， LIU Na， ZHAI Shangru，et al. Gold-titania/protonated zeolite nanocomposite photocatalysts for methyl orange degradation under ultraviolet and visible irradiation［J］. Materials Science in Semiconductor Processing，2014，25：286-293. doi:10.1016/j.mssp.2014.01.003
25	王东颖. TiO₂及TiO₂/ZSM-5复合催化剂的制备与物化性能研究［D］. 秦皇岛：燕山大学，2016.
	WANG Dongying. Synthesis and characterization of TiO₂&TiO₂/ZSM-5 composite photocatalyst［D］. Qinhuangdao：Yanshan University，2016.
26	闫俊萍，唐子龙，张中太，等. TiO₂双掺Cr，Sb的光催化性能研究［J］. 稀有金属材料与工程，2005，34（3）：429-432. doi:JournalArticle/5aeea1fec095d710d418498b
	YAN Junping， TANG Zilong， ZHANG Zhongtai，et al. Photocatalytic activity of TiO₂photocatalysts codoped with antimony and chromium［J］.Rare Metal Materials and Engineering，2005，34（3）：429-432. doi:JournalArticle/5aeea1fec095d710d418498b
