DWTR-PAC强化混凝去除水中Cr（Ⅵ）的研究及参数优化

doi:10.19965/j.cnki.iwt.2021-0579

摘要/Abstract

摘要：

给水污泥（DWTR）是自来水厂产生的废弃物，通常以填埋形式处置，但其中大量具有无机阴离子吸附潜能的氢氧化铝未得到充分利用。本研究尝试建立基于给水污泥吸附耦合二次絮凝沉淀的Cr（Ⅵ）控制技术，并系统优化工艺条件，以增强工业废水处理中对Cr（Ⅵ）的去除效果，同步实现给水污泥的资源化利用。结果表明：DWTR对Cr（Ⅵ）的吸附符合二级动力学方程，化学吸附作用占主导地位，吸附容量为5.910 mg/g。利用响应面法（Box-Behnken模型）考察PAC和DWTR总投加量、PAC与DWTR的投加比例和工艺体系pH对DWTR-PAC复合强化混凝去除水中Cr（Ⅵ）的影响。验证了该模型下的最优方案，并设置多组对照实验加以验证，在与纯PAC体系、无吸附DWTR与PAC混合体系、纯DWTR体系等的对比中发现，当PAC的投加量为12.94 g/L、DWTR的投加量为21.05 g/L、溶液pH为5.95时，DWTR-PAC体系展现出明显优势，模型预测其对Cr（Ⅵ）的去除率为99.8%（实测为99.85%）。

关键词: 给水污泥, 聚合氯化铝, 除铬, 混凝, 响应面

Abstract:

Drinking water treatment residual（DWTR） is a waste generated from water plants and is usually disposed of in landfill. However，a large amount of aluminum hydroxide with the potential for adsorption of inorganic anions，has not been fully utilized. It was attempted to establish a Cr（Ⅵ） control technology based on the adsorption of DWTR coupled with secondary flocculation and sedimentation in present work. The process conditions were systematically optimized to enhance the removal of Cr（Ⅵ） in industrial wastewater and simultaneously realize the utilization of DWTR. The results showed that the adsorption of Cr（Ⅵ） by DWTR conformed to the second-order kinetic equation，in which the chemical adsorption was dominant，and the adsorption capacity was 5.910 mg/g. Furthermore，the response surface method（Box-Behnken model） was used to investigate the effect of the total dosage of PAC and DWTR，the dosage ratio of PAC to DWTR，and the pH of the process system on the removal of Cr（Ⅵ） from water by DWTR-PAC composite enhanced coagulation. The optimal scheme under this model was verified and multiple sets of control experiments were set up to verify it. Compared with pure PAC system，non-adsorption DWTR and PAC mixed system，and pure DWTR system，with the condition of dosage of PAC 12.94 g/L，the dosage of DWTR 21.05 g/L，and the pH of the solution 5.95，the system showed obvious advantages. The model predicted the removal rate of Cr（Ⅵ） was 99.8%（the measured value was 99.85%）.

Key words: drinking water treatment residual, polyaluminium chlorine, Cr（Ⅵ）removal, coagulation, response surface

中图分类号:

X703.1

陈子涵, 张笑语, 尹兴新, 黄培锦, 梁志杰. DWTR-PAC强化混凝去除水中Cr（Ⅵ）的研究及参数优化[J]. 工业水处理, 2022, 42(2): 88-94.

Zihan CHEN, Xiaoyu ZHANG, Xingxin YIN, Peijin HUANG, Zhijie LIANG. Study and parameters optimization of Cr（Ⅵ）removal from water by DWTR-PAC composite enhanced coagulation[J]. Industrial Water Treatment, 2022, 42(2): 88-94.

https://www.iwt.cn/CN/Y2022/V42/I2/88

图/表 13

表1 BBD实验设计因素及水平

Table 1 Variables and levels of BBD experimental design

因素	编码	编码水平
因素	编码	-1	0	1
DWTR与PAC总投加量/（g·L^-1）	A	15	30	45
m（PAC）∶m（DWTR）	B	0.111 1	0.428 6	1.000 0
pH	C	2	6	10

图1 DWTR-PAC絮体及DWTR的FT-IR光谱

Fig. 1 FT-IR spectrum of DWTR-PAC floc and DWTR

图2 吸附Cr（Ⅵ）前后DWTR-PAC的XPS谱图

Fig. 2 XPS spectra of DWTR-PAC before and after Cr（Ⅵ） adsorption

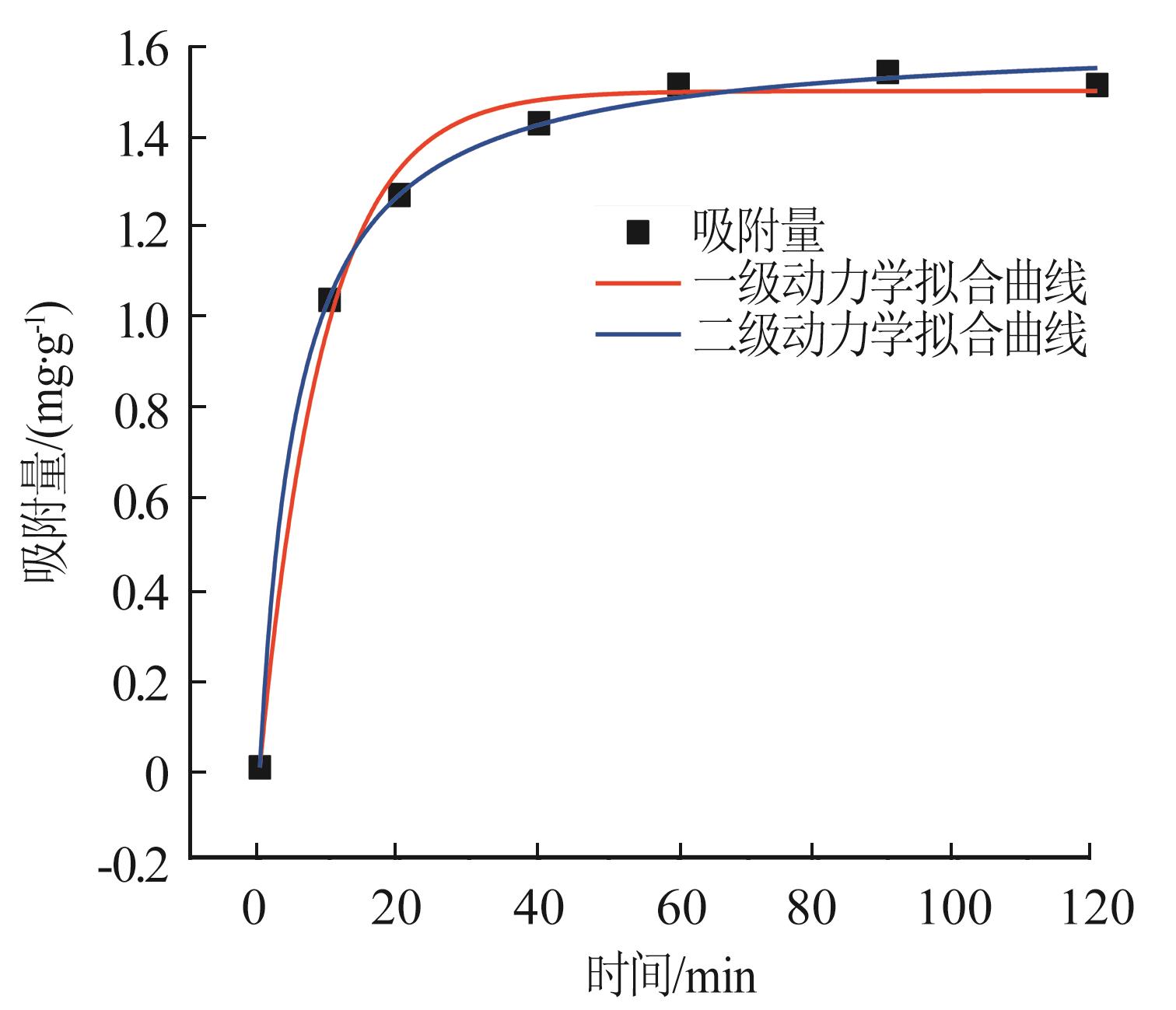

图 3 DWTR吸附动力学拟合

Fig. 3 Kinetic models of Cr（Ⅵ） adsorbed by DWTR

表 2 DWTR吸附Cr（Ⅵ）的动力学相关参数

Table 2 Kinetic parameters of Cr（Ⅵ）adsorbed by DWTR

C ₀/

（mg·L^-1）

一级动力学

二级动力学

k ₁/

min^-1

q _exp/

（mg·g ^- ¹）

R ²

k ₂/

（g·mg ^- ¹·min^-1）

q _exp/

（mg·g^-1）

表 3 DWTR吸附Cr（Ⅵ）的等温模型拟合参数

Table 3 Isotherms parameters of Cr（Ⅵ） adsorbed by DWTR

温度/K	Langmuir模型			Freundlich模型
温度/K	q _m/（mg·g ^-1 ）	b/（L·g^-1）	R ²	1/n	k_f	R ²
298	5.910	0.033	0.997	0.603	0.375	0.991

表 4 BBD实验设计及结果

Table 4 BBD experimental design and results

序号	因子水平			Cr（Ⅵ）去除率/%
序号	A/（g·L^-1）	B	C	Cr（Ⅵ）去除率/%
1	45	1.000 0	6	99.70
2	45	0.111 1	6	83.78
3	15	1.000 0	6	98.03
4	15	0.111 1	6	44.64
5	45	0.428 6	10	39.04
6	15	0.428 6	10	19.08
7	45	0.428 6	2	56.28
8	15	0.428 6	2	38.14
9	30	0.111 1	10	28.43
10	30	1.000 0	2	42.00
11	30	1.000 0	10	55.97
12	30	0.111 1	2	60.73
13	30	0.428 6	6	96.38
14	30	0.428 6	6	96.38
15	30	0.428 6	6	98.51
16	30	0.428 6	6	98.49
17	30	0.428 6	6	98.64

表 5 模型方差分析

Table 5 Analysis of variance for models

分析项目	Cr（Ⅵ）去除率
	DWTR-PAC体系
	F值	P值
模型	21.56	0.000 3
A	10.11	0.015 5
B	11.38	0.011 9
C	2.19	0.182 8
AB	5.18	0.057
AC	0.26	0.623 7
BC	8.22	0.024 1
失拟误差LOF	109.46	0.000 3
R ²	0.985 2
R _adj ²	0.940 4
信噪比AP	12.683

图 4 DWTR与PAC总投加量和m（PAC）∶m（DWTR）的等高线图及3D响应面图

Fig. 4 Contour plots and 3D response surface of total dosage of DWTR & PAC and m（PAC）∶m（DWTR）

图 5 pH和DWTR与PAC总投加量的等高线图及3D响应面图

Fig. 5 Contour plots and 3D response surface of pH and total dosage of DWTR & PAC

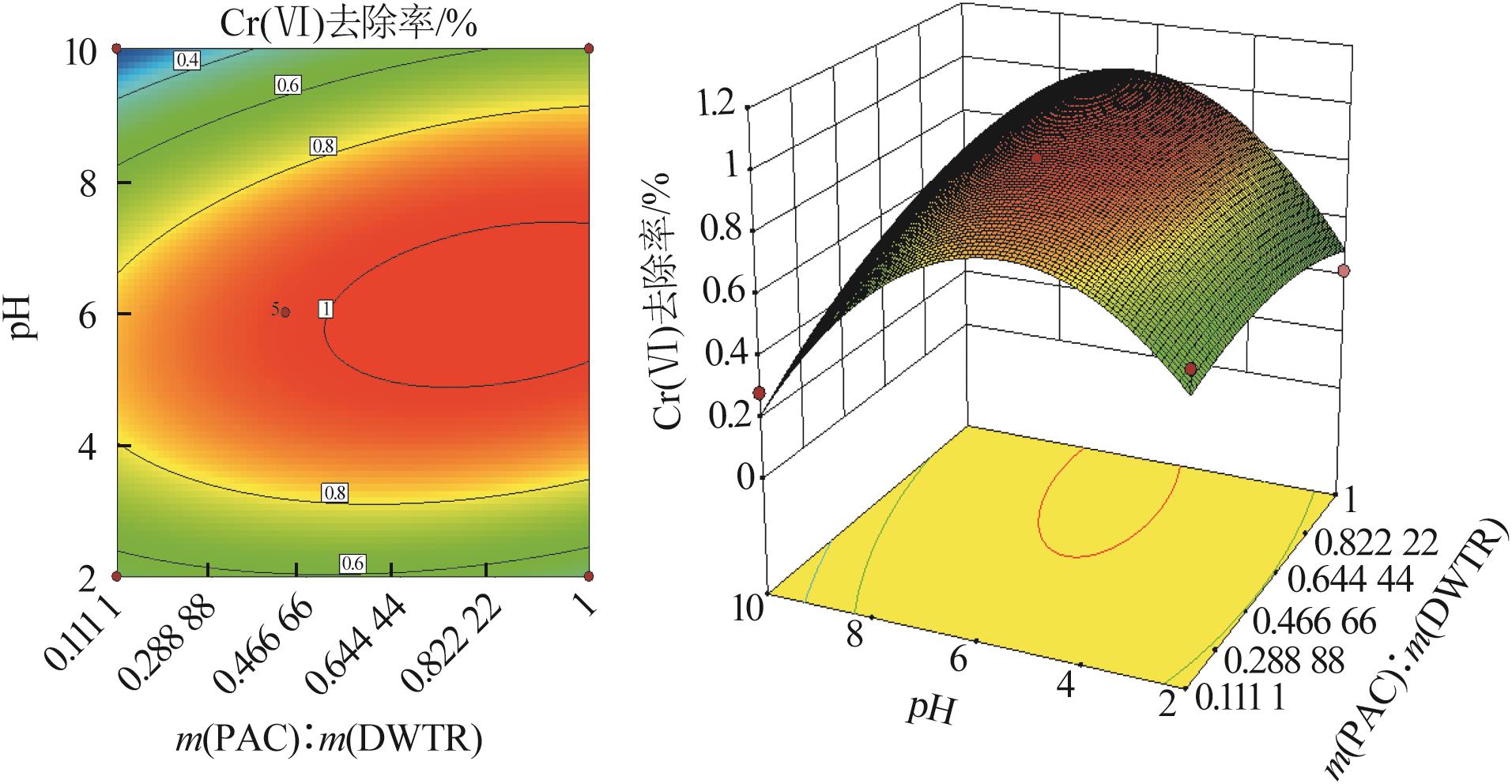

图6 pH与m（PAC）∶m（DWTR）的等高线图及3D响应面图

Fig. 6 Contour plots and 3D response surface of pH and m（PAC）∶m（DWTR）

表 6 Box-Behnken 模型的最佳去除条件预测

Table 6 The Box-Behnken model predicated value at optimum condition

因子水平			Cr（Ⅵ）去除率/%
A/（g·L^-1）	B	C	Cr（Ⅵ）去除率/%
33.993	0.615	5.957	99.8

图 7 最优条件与其他条件下Cr（Ⅵ）去除率对比

Fig. 7 The comparison of the removal of Cr（Ⅵ）between optimum condition and other conditions

参考文献 11

1	ESPOSITO A， PAGNANELLI F， VEGLIÒ F. pH⁃related equilibria models for biosorption in single metal systems［J］. Chemical Engineering Science，2002，57（3）：307-313. doi:10.1016/s0009-2509(01)00399-2
2	LEWIS P D， LEWIS K E， GHOSAL R，et al. Evaluation of FTIR spectroscopy as a diagnostic tool for lung cancer using sputum［J］. BMC Cancer，2010，10（1）：640. doi:10.1186/1471-2407-10-640
3	VERDÚ J R， GALLEGO B， LOBO J M，et al. Intra⁃population variation and geographic correlation in canthon humectus hidalgoensis using FTIR-ATR spectroscopy［J］. Ecological Research，2014，29（6）：1105-1113. doi:10.1007/s11284-014-1195-5
4	孙道华，李清彪，凌雪萍，等. 气单胞菌SH10吸附银离子机制的研究［J］.环境科学学报，2006，26（7）：1107-1110. doi:10.3321/j.issn:0253-2468.2006.07.010
	SUN Daohua， LI Qingbiao， LING Xueping，et al. Studies on mechanisms of silver biosorption by aeromonas SH10［J］. Acta Scientiae Circumstantiae，2006，26（7）：1107-1110. doi:10.3321/j.issn:0253-2468.2006.07.010
5	张铁军，李博，韩剑宏，等. 磁性改性玉米秸秆材料吸附铬的性能及机理研究［J］. 工业水处理，2020，40（12）：100-105.
	ZHANG Tiejun， LI Bo， HAN Jianhong，et al. Study on adsorption performance and mechanism of chromium on magnetic modified corn stalk［J］. Industrial Water Treatment，2020，40（12）：100-105.
6	黑亚妮，马宏瑞，郭颖艳，等. Zr-MMT纳米材料吸附铬鞣废水中Cr（Ⅲ）的研究［J］.功能材料，2016，47（3）：3051-3055. doi:10.3969/j.issn.1001-9731.2016.03.010
	Yani HEI， MA Hongrui， GUO Yingyan，et al. The adsorbtion of Cr（Ⅲ） in tanning wastewater by Zr-MMT nanomaterial［J］. Journal of Functional Materials，2016，47（3）：3051-3055. doi:10.3969/j.issn.1001-9731.2016.03.010
7	胡子聪，房翠兰，李升，等. 笋壳醋酸木质素吸附重金属Cr（Ⅵ）的特性及机制［J］. 食品与发酵工业，2020，46（11）：52-60.
	HU Zicong， FANG Cuilan， LI Sheng，et al. Properties and mechanisms of Cr（Ⅵ）adsorption on acetic acidlignin from bamboo shoot shells［J］. Food and Fermentation Industries，2020，46（11）：52-60.
8	张艳. 响应面法及其在药学领域中的应用［J］.吉林化工学院学报，2012，29（7）：20-26. doi:10.3969/j.issn.1007-2853.2012.07.006
	ZHANG Yan. Response surface methodology and its application in pharmacy domain［J］. Journal of Jilin Institute of Chemical Technology，2012，29（7）：20-26. doi:10.3969/j.issn.1007-2853.2012.07.006
9	严煦世，范瑾初. 给水工程［M］. 4版. 北京：中国建筑工业出版社，1999： 15-20. doi:10.1002/(sici)1522-2683(19991001)20:15/16<>1.0.co;2-g
	YAN Xushi， FAN Jinchu. Water supply engineering［M］. 4th edition. Beijing：China Architecture & Building Press，1999：15-20. doi:10.1002/(sici)1522-2683(19991001)20:15/16<>1.0.co;2-g
10	酒红芳. 多功能阳离子聚丙烯酰胺的研究［D］. 太原：中北大学，2002. doi:10.1002/pi.1248
	Hongfang JIU. Study on multifunctional cationic polyacrylamide［D］. Taiyuan：North University of China，2002. doi:10.1002/pi.1248
11	李传常. 高岭土制备聚合氯化铝的研究［D］. 长沙：中南大学，2009.
	LI Chuanchang. Study on preparing polyaluminium chloride by kaolinite［D］. Changsha：Central South University，2009.
