易回收碳纤维/g-C<sub>3</sub>N<sub>4</sub>纳米片阵列制备及光催化和光电催化研究

doi:10.19965/j.cnki.iwt.2023-0824

摘要/Abstract

摘要：

在光催化降解领域，粉末g-C₃N₄光催化材料使用后在流体中分离和回收困难，同时也会产生二次污染。在氩气保护下，采用化学气相沉积法在三维碳纤维织物表面沉积g-C₃N₄纳米片，从而制备了易回收碳纤维/g-C₃N₄纳米片阵列光催化材料，研究了碳纤维/g-C₃N₄纳米片阵列的光学、电化学和光电催化性能。结果表明，g-C₃N₄纳米片可以吸收可见光产生光生电子和空穴，而碳纤维良好的导电性提高了易回收碳纤维/g-C₃N₄纳米片阵列光催化材料中光生电子/空穴的分离效率。降解240 min，易回收碳纤维/g-C₃N₄纳米片阵列光催化材料的电催化、光催化和光电催化对2，4-二硝基酚的降解率分别为20.7%、33.5%和99.5%。在光电催化过程中，外加偏电压加速了光生电子向阴极迁移，进一步提高了光生电子/空穴分离效率，使电催化和光催化存在协同效应。将粉末光催化材料与柔性碳纤维织物组合，提供了一种新的光催化材料组装方式，极大降低了粉末光催化材料的分离和回收成本。

关键词: 碳纤维, g-C₃N₄纳米片, 光催化, 光电催化

Abstract:

In the field of photocatalytic degradation, the separation and recycle technology of powdery g-C₃N₄ after usage has not been mature, which causes secondary pollution problems for large-scale industrial applications. In this paper, carbon-fiber/g-C₃N₄ nanosheet arrays were fabricated by chemical vapor deposition(CVD) under argon protection, and the optical, electrochemical and photocatalytic performance of carbon-fiber/g-C₃N₄ nanosheet arrays were studied. The results indicated that carbon-fiber/g-C₃N₄ nanosheet arrays generated photon-excited electrons and holes under visible light irradiation during photocatalytic process. The excellent electrical conductivity of carbon fiber could trap photon-excited electrons in conduction band of g-C₃N₄ nanosheet and creat holes in valence band of g-C₃N₄ nanosheet. 20.7%, 33.5% and 99.5% of 2, 4-dinitrophenol were degraded by photocatalysis, electrocatalysis and photoelectrocatalysis of carbon-fiber/g-C₃N₄ nanosheet arrays within 240 min. The external voltage further enhanced the separation of photo-generated electrons and holes, which made the photoelectrocatalysis of carbon-fiber/g-C₃N₄ nanosheet arrays exerted unexpected performance through synergistic interactions of photocatalysis and electrocatalysis. The assembly of powdery photocatalysts and carbon fibers textile might provide a general methodology in the design of separable and recyclable photocatalysts with broad applications in environment-related fields. The assembly strategy developed herein significantly reduced the separable and recyclable cost of powdery photocatalysts and offered valuables references for industrial application of photocatalysis and photoelectrocatalysis.

Key words: flexible carbon-fiber, g-C₃N₄ nanosheet, photocatalyst, photoelectrocatalyst

中图分类号:

X703.1

张宏伟, 席晓晶, 田文杰, 张慧盈, 马晓梦, 魏敏洁, 陈华军. 易回收碳纤维/g-C₃N₄纳米片阵列制备及光催化和光电催化研究[J]. 工业水处理, 2024, 44(8): 99-106.

Hongwei ZHANG, Xiaojing XI, Wenjie TIAN, Huiying ZHANG, Xiaomeng MA, Minjie WEI, Huajun CHEN. Flexible carbon-fiber/g-C₃N₄ nanosheet arrays as recyclable photocatalysts and photoelectrocatalysts[J]. Industrial Water Treatment, 2024, 44(8): 99-106.

https://www.iwt.cn/CN/Y2024/V44/I8/99

图/表 8

图1 原料种类对碳纤维/g-C₃N₄复合光催化材料形貌的影响

Fig.1 Effects of raw material type on the morphology of carbon fiber/g-C₃N₄ composite photocatalytic materials

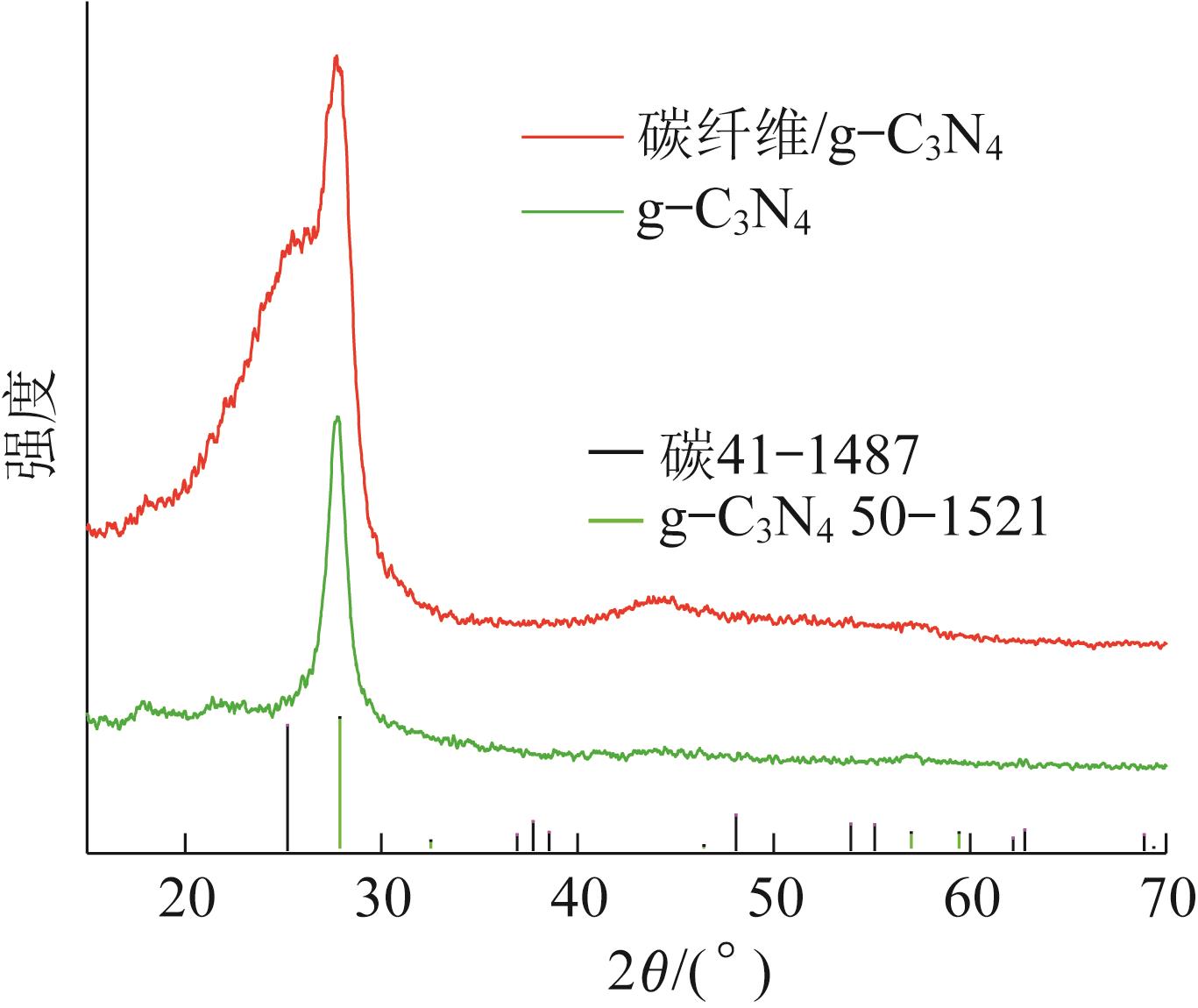

图2 g-C₃N₄纳米片和碳纤维/g-C₃N₄纳米片阵列XRD

Fig.2 XRD patterns of g-C₃N₄ nanosheet and carbon-fiber/g-C₃N₄ nanosheet arrays

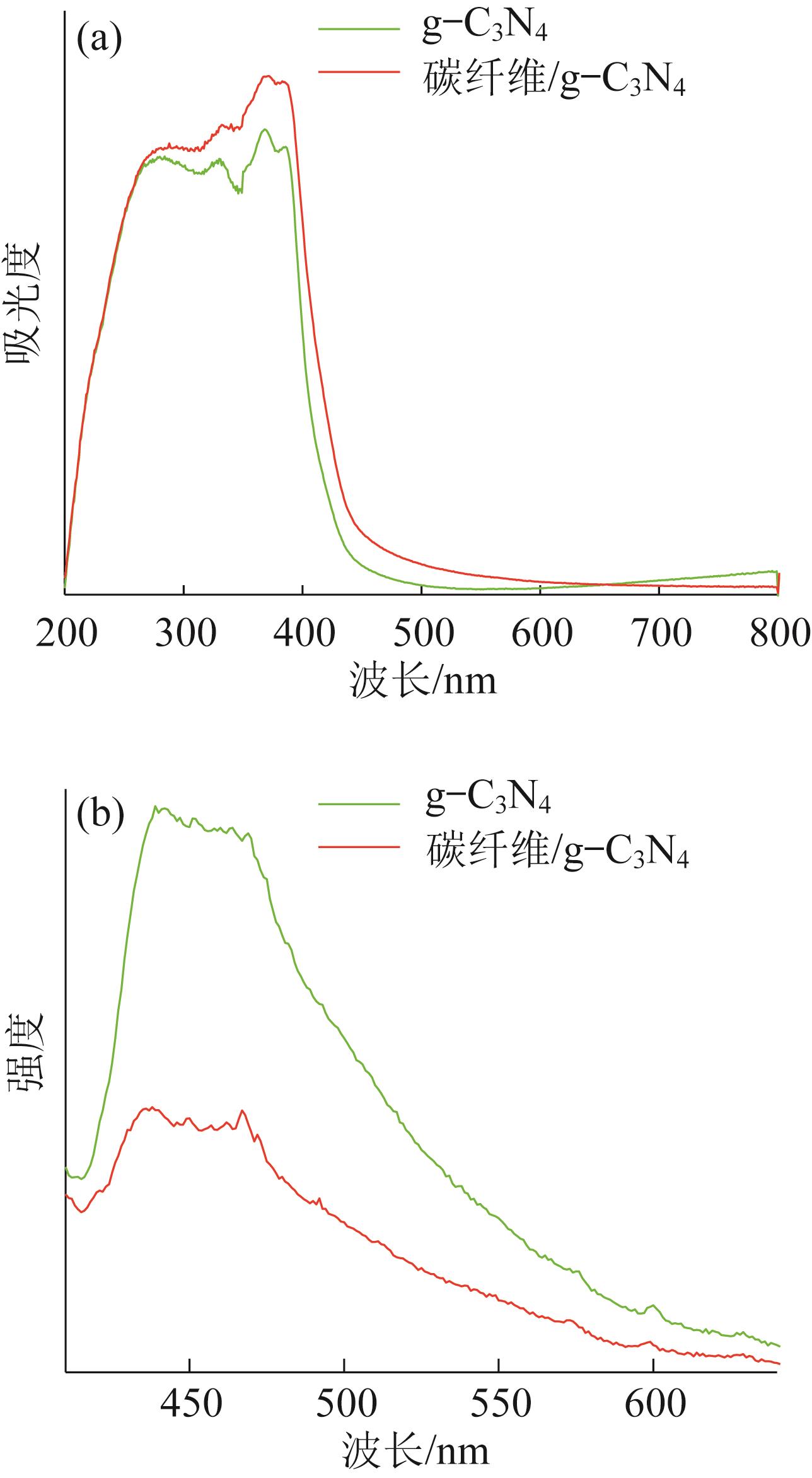

图3 g-C₃N₄纳米片和碳纤维/g-C₃N₄纳米片阵列的UV-vis漫反射光谱（a）和光致发光光谱（b）

Fig.3 UV-vis diffuse reflectance spectra（a） and photoluminescence spectra（b） of g-C₃N₄ nanosheet and carbon-fiber/g-C₃N₄ nanosheet arrays

图4 g-C₃N₄纳米片和碳纤维/g-C₃N₄纳米片阵列的光电流曲线（a）和电化学阻抗奈奎斯特曲线（b）

Fig.4 The reproducible photocurrent responses（a） and Nyquist plots of electrochemical impedance spectroscopy（b） of g-C₃N₄ nanosheet and flexible carbon-fiber/g-C₃N₄ nanosheet arrays

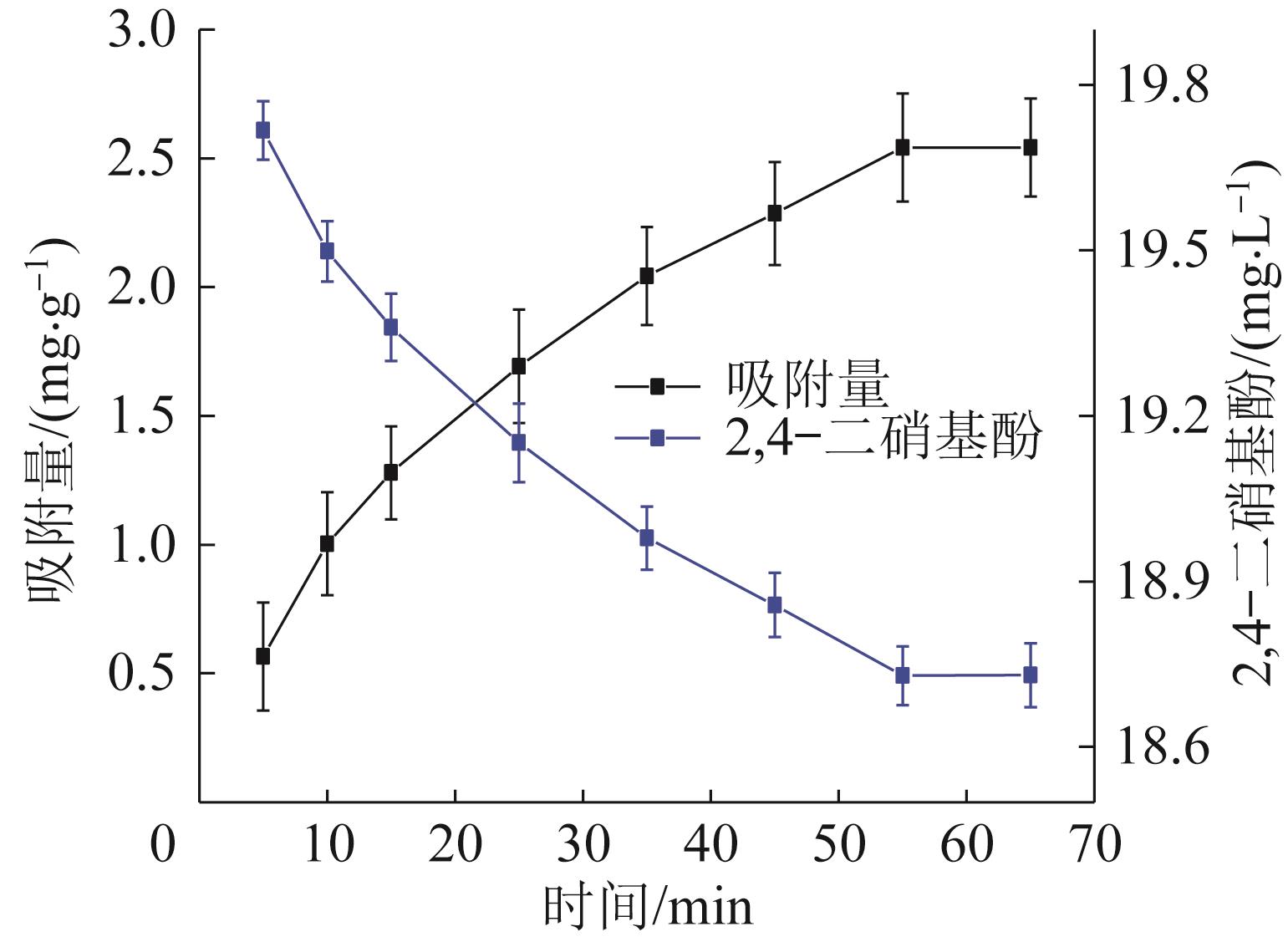

图5 吸附时间对碳纤维/g-C₃N₄纳米片阵列吸附2，4-二硝基酚效果的影响

Fig.5 The effect of adsorption time on adsorption of 2，4-dinitorphenol on carbon-fiber/g-C₃N₄ nanosheet arrays

图6 颗粒内扩散（a）和假二级吸附动力学方程拟合（b）

Fig.6 The fitting of intraparticle diffusion equation（a） and pseudo-second-order adsorption kinetic equation（b）

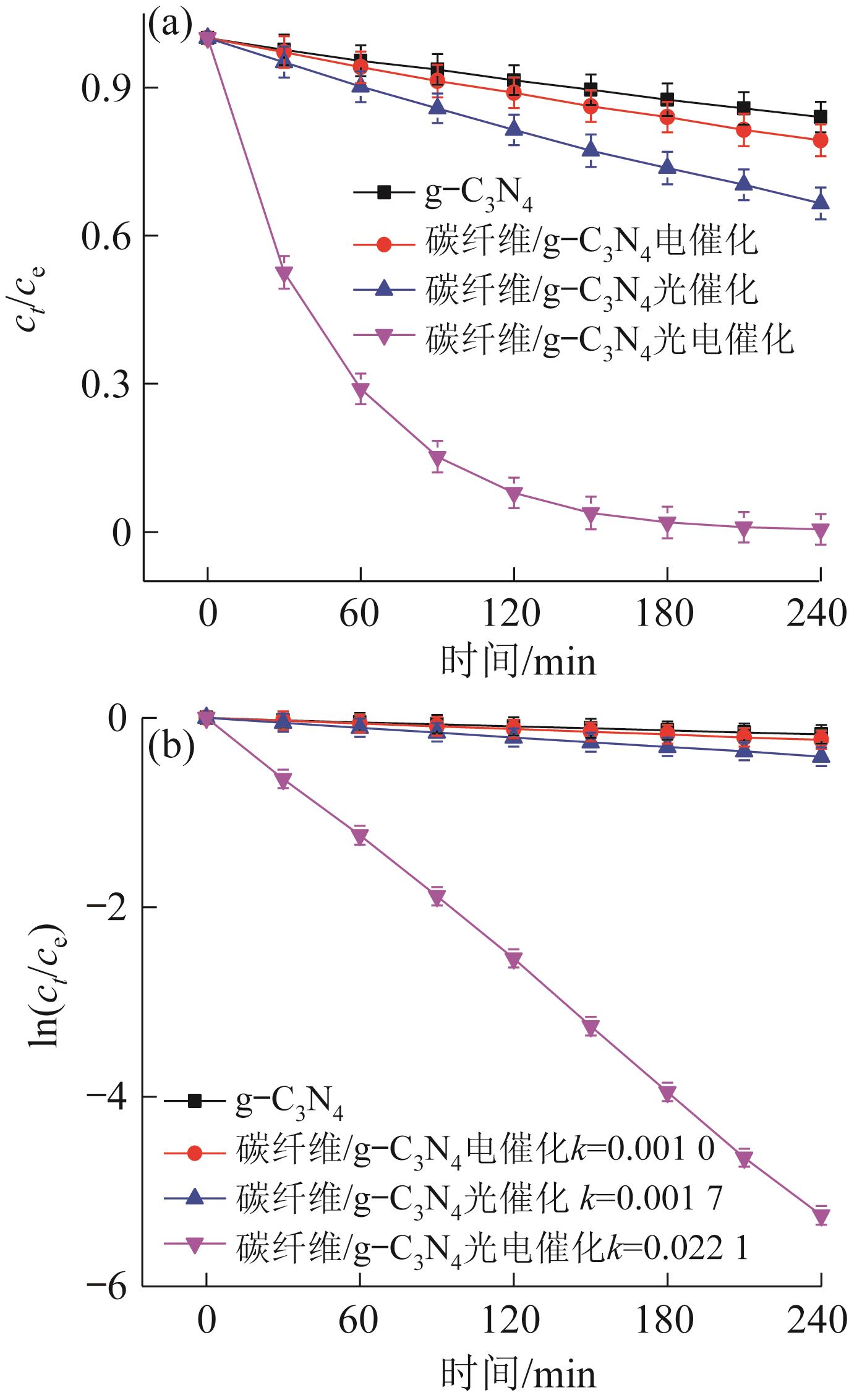

图7 g-C₃N₄纳米片和碳纤维/g-C₃N₄纳米片阵列催化降解效率（a）和动力学分析（b）

Fig.7 The catalytic efficiencies（a） and pseudo-first order kinetics plots（b） of g-C₃N₄ nanosheet and carbon-fiber/g-C₃N₄ nanosheet arrays

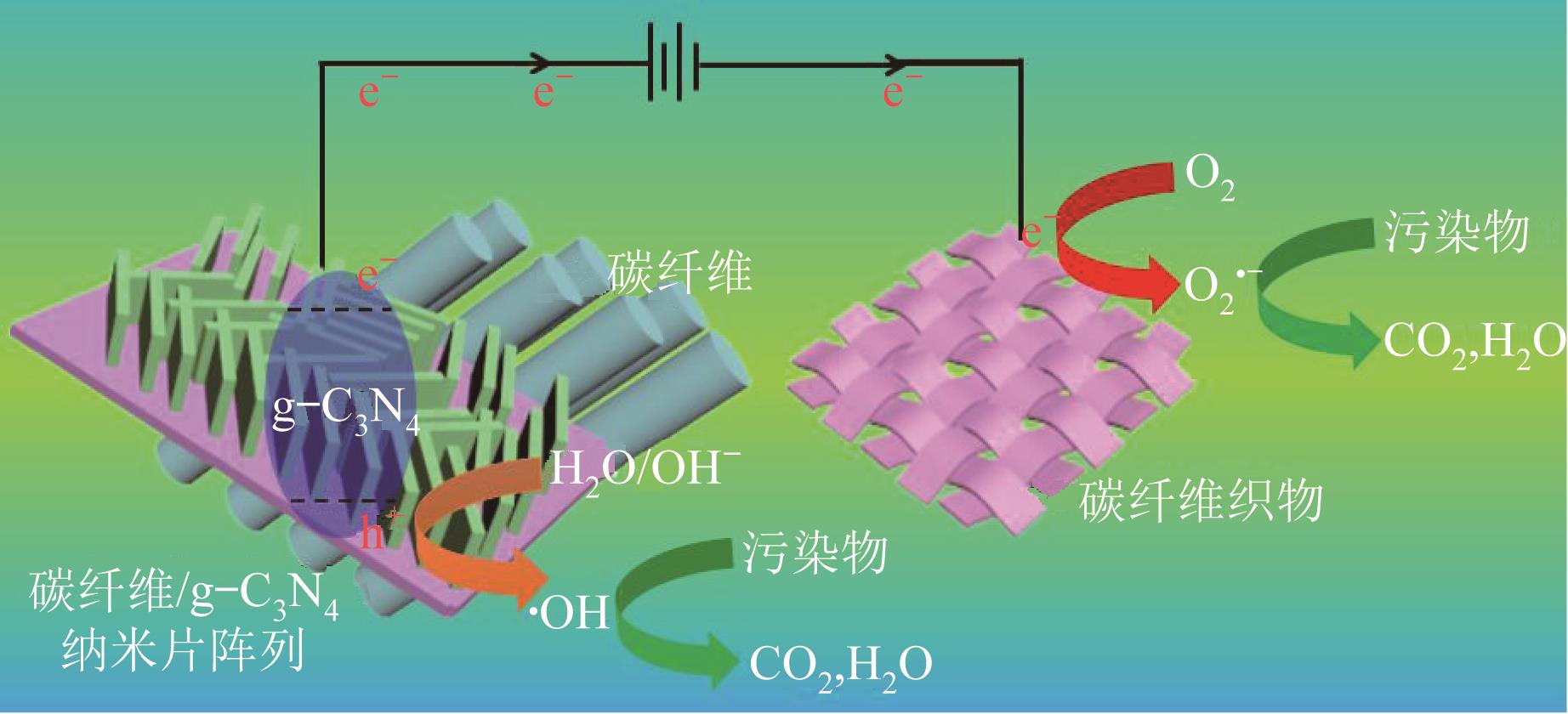

图8 光电催化过程中碳纤维/g-C₃N₄纳米片阵列光生电子/空穴传输机制

Fig.8 Schematic diagram of photoelectrocatalytic system and the transfer of photo-generated electrons and holes in flexible carbon-fiber/g-C₃N₄ nanosheet arrays

参考文献 32

1	LIU Guohua， HOIVIK N， WANG Kaiying，et al. Engineering TiO₂ nanomaterials for CO₂ conversion/solar fuels［J］. Solar Energy Materials and Solar Cells，2012，105：53-68. doi:10.1016/j.solmat.2012.05.037
2	YU Jiaguo， QI Lifang， JARONIEC M. Hydrogen production by photocatalytic water splitting over Pt/TiO₂ nanosheets with exposed（001） facets［J］. Journal of Physical Chemistry C，2010，114：13118-13125. doi:10.1021/jp104488b
3	SI Yanjie， ZHANG Yijie， LU Luhua，et al. Boosting visible light photocatalytic hydrogen evolution of graphitic carbon nitride via enhancing it interfacial redox activity with cobalt/nitrogen doped tubular graphitic carbon［J］. Applied Catalysis B：Environmental，2018，225：512-518. doi:10.1016/j.apcatb.2017.12.010
4	SHI Miaomiao， BAO Di， WULAN Bari，et al. Au sub-nanoclusters on TiO₂ toward highly efficient and selective electrocatalyst for N₂ conversion to NH₃ at ambient conditions［J］. Advanced Materials，2017，29（17）：1606550. doi:10.1002/adma.201606550
5	IDE Y， TORII M， SANO T. Layered silicate as an excellent partner of a TiO₂ photocatalyst for efficient and selective green fine-chemical synthesis［J］. Journal of the American Chemical Society，2013，135（32）：11784-11786. doi:10.1021/ja406855e
6	MONTEAGUDO J M， DURÁN A， MARTÍN I S，et al. A novel combined solar pasteurizer/TiO₂ continuous-flow reactor for decontamination and disinfection of drinking water［J］. Chemosphere，2017，168：1447-1456. doi:10.1016/j.chemosphere.2016.11.142
7	KEFENI K K， MAMBA B B. Photocatalytic application of spinel ferrite nanoparticles and nanocomposites in wastewater treatment：Review［J］. Sustainable Materials and Technologies，2020，23：e00140. doi:10.1016/j.susmat.2019.e00140
8	LI Yongli， XU Xiangfeng， WANG Jinshu，et al. Post-redox engineering electron configurations of atomic thick C₃N₄ nanosheets for enhanced photocatalytic hydrogen evolution［J］. Applied Catalysis B：Environmental，2020，270：118855. doi:10.1016/j.apcatb.2020.118855
9	LI Xiangzhong， LI Fangbai， FAN C M，et al. Photoelectrocatalytic degradation of humic acid in aqueous solution using a Ti/TiO₂ mesh photoelectrode［J］. Water Research，2002，36（9）：2215-2224. doi:10.1016/s0043-1354(01)00440-7
10	WATANABE T， FUKAYAMA S， MIYAUCHI M，et al. Photocatalytic activity and photo-induced wettability conversion of TiO₂ thin film prepared by sol-gel process on a soda-lime glass［J］. Journal of Sol-Gel Science and Technology，2000，19（1）：71-76. doi:10.1023/a:1008762121743
11	RYU C S， KIM M S， KIM B W. Photodegradation of alachlor with the TiO₂ film immobilised on the glass tube in aqueous solution［J］. Chemosphere，2003，53（7）：765-771. doi:10.1016/s0045-6535(03)00506-x
12	ZEMAN P， TAKABAYASHI S. Effect of total and oxygen partial pressures on structure of photocatalytic TiO₂ films sputtered on unheated substrate［J］. Surface and Coatings Technology，2002，153（1）：93-99. doi:10.1016/s0257-8972(01)01553-5
13	MATSUOKA M， KITANO M， TAKEUCHI M，et al. Photocatalytic water splitting on visible light-responsive TiO₂ thin films prepared by a RF magnetron sputtering deposition method［J］. Topics in Catalysis，2005，35（3）：305-310. doi:10.1007/s11244-005-3838-9
14	OCHIAI T， NANBA H， NAKAGAWA T，et al. Development of an O₃-assisted photocatalytic water-purification unit by using a TiO₂ modified titanium mesh filter［J］. Catalysis Science & Technology，2012，2（1）：76-78. doi:10.1039/c1cy00315a
15	TAKEDA S， SUZUKI S， ODAKA H，et al. Photocatalytic TiO₂ thin film deposited onto glass by DC magnetron sputtering［J］. Thin Solid Films，2001，392（2）：338-344. doi:10.1016/s0040-6090(01)01054-9
16	ALEXANDER F， ALMHEIRI M， DAHAL P，et al. Water splitting TiO₂ composite material based on black silicon as an efficient photocatalyst［J］. Solar Energy Materials and Solar Cells，2018，180：236-242. doi:10.1016/j.solmat.2017.05.024
17	RAMASUNDARAM S， SEID M G， LEE W，et al. Preparation，characterization，and application of TiO₂-patterned polyimide film as a photocatalyst for oxidation of organic contaminants［J］. Journal of Hazardous Materials，2017，340：300-308. doi:10.1016/j.jhazmat.2017.06.069
18	JIANG Wenjun， QIU Zhibao， YAO Wenqing，et al. TiO₂/Al（H₂PO₄）₃ composite film as separation-free and washing-resistance photocatalyst［J］. Applied Catalysis B：Environmental，2017，204：43-48. doi:10.1016/j.apcatb.2016.11.026
19	张黎，王春昊，黄殿男，等. 改性TiO₂/GAC光电协同处理甲基橙废水［J］. 工业水处理，2022，42（12）：122-127.
	ZHANG Li， WANG Chunhao， HUANG Diannan，et al. Modified TiO₂/GAC photoelectric synergistic treatment of methyl orange wastewater［J］. Industrial Water Treatment，2022，42（12）：122-127.
20	高大响，黄小忠，史和娣. Ag@AgCl/GO/CA的制备及对模拟废水降解性能研究［J］. 工业水处理，2022，42（12）：106-113. doi:10.19965/j.cnki.iwt.2022-0507
	GAO Daxiang， HUANG Xiaozhong， SHI Hedi. Preparation of Ag@AgCl/GO/CA and its degradation performance on simulated wastewater［J］. Industrial Water Treatment，2022，42（12）：106-113. doi:10.19965/j.cnki.iwt.2022-0507
21	王思静，朱艳艳，彭靖棠，等. TiO₂电极光电催化降解化学毒剂模拟剂研究［J］. 工业水处理，2022，42（7）：133-138. doi:10.19965/j.cnki.iwt.2021-0948
	WANG Sijing， ZHU Yanyan， PENG Jingtang，et al. Photoelectrocatalytic degradation of chemical warfare agent simulant by TiO₂ electrode［J］. Industrial Water Treatment，2022，42（7）：133-138. doi:10.19965/j.cnki.iwt.2021-0948
22	关高明，邵一鑫，徐兆柳，等. ZnO@Zn/TiO₂三维阵列材料的制备及光电催化性能研究［J］. 工业水处理，2022，42（2）：130-135. doi:10.19965/j.cnki.iwt.2021-0546
	GUAN Gaoming， SHAO Yixin， XU Zhaoliu，et al. The preparation and photo-electrocatalytic properties of ZnO@Zn/TiO₂ 3D array composite［J］. Industrial Water Treatment，2022，42（2）：130-135. doi:10.19965/j.cnki.iwt.2021-0546
23	ZHENG Yan， DUAN Fang， CHEN Mingqing，et al. Synthetic Bi₂O₂CO₃ nanostructures：Novel photocatalyst with controlled special surface exposed［J］. Journal of Molecular Catalysis A：Chemical，2010，317（1/2）：34-40. doi:10.1016/j.molcata.2009.10.018
24	MEI Jun， LIAO Ting， AYOKO G A，et al. Two-dimensional bismuth oxide heterostructured nanosheets for lithium-and sodium-ion storages［J］. ACS Applied Materials & Interfaces，2019，11（31）：28205-28212. doi:10.1021/acsami.9b09882
25	WANG Huan， LIANG Yinghua， LIU Li，et al. Highly ordered TiO₂ nanotube arrays wrapped with g-C₃N₄ nanoparticles for efficient charge separation and increased photoelectrocatalytic degradation of phenol［J］. Journal of Hazardous Materials，2018，344：369-380. doi:10.1016/j.jhazmat.2017.10.044
26	GUO Lichao， LI Jiajun， CAO Tingting，et al. A chemical-adsorption strategy to enhance the reaction kinetics of lithium-rich layered cathodes via double-shell surface modification［J］. ACS Applied Materials & Interfaces，2016，8（37）：24594-24602. doi:10.1021/acsami.6b07254
27	HOUAS A， LACHHEB H， KSIBI M，et al. Photocatalytic degradation pathway of methylene blue in water［J］. Applied Catalysis B：Environmental，2001，31（2）：145-157. doi:10.1016/s0926-3373(00)00276-9
28	GRČIĆ I， PUMA G L. Photocatalytic degradation of water contaminants in multiple photoreactors and evaluation of reaction kinetic constants independent of photon absorption，irradiance，reactor geometry，and hydrodynamics［J］. Environmental Science & Technology，2013，47（23）：13702-13711. doi:10.1021/es403472e
29	CHEN Huajun， TIAN Wenjie， DING Wuxiu. Effect of preparation methods on morphology of active manganese dioxide and 2，4-dinitrophenol adsorption performance［J］. Adsorption Science & Technology，2018，36（3/4）：1100-1111. doi:10.1177/0263617417752578
30	ZHANG Zhaohong， YU Fengyang， HUANG Lirong，et al. Confirmation of hydroxyl radicals（·OH） generated in the presence of TiO₂ supported on AC under microwave irradiation［J］. Journal of Hazardous Materials，2014，278：152-157. doi:10.1016/j.jhazmat.2014.05.064
31	ZHANG Xing， FUJIWARA S， FUJII M. Measurements of thermal conductivity and electrical conductivity of a single carbon fiber［J］. International Journal of Thermophysics，2000，21（4）：965-980. doi:10.1023/a:1006674510648
32	HIRAKAWA T， NOSAKA Y. Properties of O₂ ^·- and ·OH formed in TiO₂ aqueous suspensions by photocatalytic reaction and the influence of H₂O₂ and some ions［J］. Langmuir，2002，18（8）：3247-3254. doi:10.1021/la015685a

[1]	靳亚斌, 徐甜甜, 赵德中, 张乐, 万振杰, 张高明. Bi₂O₃基复合光催化剂的制备及其在水处理中的应用进展[J]. 工业水处理, 2025, 45(3): 10-21.
[2]	周朝云, 令玉林, 蒋文雪, 周建红. WO₃/rGO/BiOBr的制备及其光催化降解环丙沙星废水的性能研究[J]. 工业水处理, 2025, 45(1): 73-78.
[3]	代佳汐, 姜建辉, 韩宇凡, 张文涛, 田明霞, 张园. Cd（OH）₂/BiOCl复合材料的制备及其光催化性能[J]. 工业水处理, 2024, 44(9): 136-142.
[4]	董玮, 林莉, 顾怀章, 罗云强, 马平, 李向阳. 双Z型异质结Bi₂MoO₆/Bi₂WO₆/Ag₃PO₄的光催化研究[J]. 工业水处理, 2024, 44(8): 81-89.
[5]	毕付英, 孙浩然, 刘彦彦, 陈峻峰. 改性TiO₂/膨胀珍珠岩光催化剂对赤潮微藻的抑制[J]. 工业水处理, 2024, 44(7): 113-118.
[6]	郎明娇, 杨朝美, 曾广勇. 光催化膜的构筑及其在废水处理中的研究进展[J]. 工业水处理, 2024, 44(7): 47-56.
[7]	谭斌, 郝慧茹, 向宇桐, 刘宇宁, 张倩. 基于BC-BiOI/PMS的光催化体系降解恩诺沙星的研究[J]. 工业水处理, 2024, 44(6): 143-150.
[8]	黄宏森, 郑欣钰, 林振锋, 郭永福. Z型异质结BiO_2- _x /ZnWO₄对水中抗生素的光催化研究[J]. 工业水处理, 2024, 44(4): 138-146.
[9]	王铮, 贾林春, 史大林, 何月玲, 薛罡. 基于碳纤维强化的Fe⁰混养反硝化脱氮效能与机制[J]. 工业水处理, 2024, 44(4): 66-75.
[10]	张会霞, 谢陈鑫, 周立山, 任春燕, 赵慧, 雷太平, 朱令之. Ag-Ti³⁺-TiO₂纳米锥的制备及光电催化性能研究[J]. 工业水处理, 2024, 44(3): 159-167.
[11]	王宁, 林家一, 李涛, 薛安, 陈璐, 黎阳. 石墨烯基/半导体金属氧化物复合光催化剂制备工艺研究进展[J]. 工业水处理, 2024, 44(2): 63-72.
[12]	安宁, 郝玉莹, 胡绍伟, 陈鹏, 王飞, 王永, 刘芳, 李函霏. 二氧化铈/氮掺杂氮化碳光催化处理焦化废水[J]. 工业水处理, 2024, 44(12): 184-191.
[13]	解鹤, 唐彬, 陈兵兵, 李佳利, 詹海鹃. 掺杂型钴基钙钛矿的合成及光催化降解有机废水[J]. 工业水处理, 2024, 44(12): 131-137.
[14]	王钧, 付双, 侯鹏, 刘军, 孙春雪, 张洪光. S型TiO₂/CoPc异质结的构筑及光催化降解四环素的研究[J]. 工业水处理, 2024, 44(12): 118-122.
[15]	姚有智, 华飞, 吴康, 叶舟, 张忠亮, 钱程. 石墨烯基复合材料光催化降解废水有机污染物的研究进展[J]. 工业水处理, 2024, 44(11): 1-8.

选择文件类型/文献管理软件名称

选择包含的内容

易回收碳纤维/g-C₃N₄纳米片阵列制备及光催化和光电催化研究

Flexible carbon-fiber/g-C₃N₄ nanosheet arrays as recyclable photocatalysts and photoelectrocatalysts

RichHTML

PDF

可视化

被引次数

摘要/Abstract

引用本文

使用本文

图/表 8

参考文献 32

相关文章 15

编辑推荐

Metrics

本文评价

模态框（Modal）标题

选择文件类型/文献管理软件名称

选择包含的内容

易回收碳纤维/g-C3N4纳米片阵列制备及光催化和光电催化研究

Flexible carbon-fiber/g-C3N4 nanosheet arrays as recyclable photocatalysts and photoelectrocatalysts

RichHTML

PDF

可视化

被引次数

摘要/Abstract

引用本文

使用本文

图/表 8

参考文献 32

相关文章 15

编辑推荐

Metrics

本文评价

易回收碳纤维/g-C₃N₄纳米片阵列制备及光催化和光电催化研究

Flexible carbon-fiber/g-C₃N₄ nanosheet arrays as recyclable photocatalysts and photoelectrocatalysts
