Cd（OH）<sub>2</sub>/BiOCl复合材料的制备及其光催化性能

doi:10.19965/j.cnki.iwt.2023-0939

摘要/Abstract

摘要：

BiOCl是一种良好的光催化剂，但光生电子-空穴对易复合限制了其在光催化领域的应用。采用一步水热法制备了Cd（OH）₂/BiOCl复合材料，以罗丹明B（RhB）为降解目标，考察了复合材料的光催化性能。利用XRD、FT-IR、SEM、XPS（X射线光电子能谱）、光致发光光谱（PL）、电子自旋共振光谱（ESR）、紫外可见漫反射光谱（UV-Vis DRS）等手段对复合材料进行了表征，从表征结果发现，Cd（OH）₂与BiOCl复合后，复合材料呈片状球形花状结构，且Cd（OH）₂的引入使复合材料产生了新的能级，电荷分离和传输能力增强，光生电子-空穴对的复合得到明显抑制，从而提高了复合材料的光催化性能。在300 W氙灯照射下，Cd（OH）₂/BiOCl复合材料对RhB的去除率较纯BiOCl提高了15.36%，经5次循环利用后复合材料对RhB的去除率仍可保持在70%。自由基清除实验表明自由基的活性顺序为O₂ ^·->h⁺>·OH，且O₂ ^·-是主要活性物质。

关键词: Cd（OH）₂/BiOCl, 光催化性能, 罗丹明B, 催化机理

Abstract:

BiOCl is a good photocatalyst, but the easy recombination of photo generated electron-hole pairs limits its application in the field of photocatalysis. Cd(OH)₂/BiOCl composite materials were prepared by one-step hydrothermal method, and its photocatalytic performance was investigated with Rhodamine B(RhB) as the degradation target. The composite materials were characterized by XRD, FT-IR, SEM, XPS, PL, ESR, UV-Vis DRS and other methods. It was found that the composite materials of Cd(OH)₂/BiOCl exhibited a sheet-like spherical flower-like structure, and the introduction of Cd(OH)₂ generated new energy levels in the composite material, with enhanced charge separation and transport capabilities, and significantly suppressed the recombination of photo generated electron-hole pairs, which improved the photocatalytic performance of the composite materials. Under 300 W xenon lamp irradiation, the removal rate of RhB by Cd(OH)₂/BiOCl composite materials increased by 15.36% compared to pure BiOCl. After 5 cycles of utilization, the removal rate of RhB by the composite materials could still be maintained at 70%. The free radical scavenging experiment showed that the activity order of free radicals was O₂ ^·->h⁺>·OH, with O₂ ^·- being the main active substance.

Key words: Cd(OH)₂/BiOCl, photocatalytic performance, RhB, catalytic mechanism

中图分类号:

X703

代佳汐, 姜建辉, 韩宇凡, 张文涛, 田明霞, 张园. Cd（OH）₂/BiOCl复合材料的制备及其光催化性能[J]. 工业水处理, 2024, 44(9): 136-142.

Jiaxi DAI, Jianhui JIANG, Yufan HAN, Wentao ZHANG, Mingxia TIAN, Yuan ZHANG. Preparation and photocatalytic performance of Cd(OH)₂/BiOCl composite materials[J]. Industrial Water Treatment, 2024, 44(9): 136-142.

https://www.iwt.cn/CN/Y2024/V44/I9/136

图/表 11

图1 纯BiOCl和不同掺杂比Cd（OH）₂/BiOCl光催化剂的XRD

Fig.1 XRD patterns of pure BiOCl and Cd（OH）₂/BiOCl with different doping ratios

图2 纯BiOCl、Cd（OH）₂/BiOCl材料的FT-IR图

Fig.2 FT-IR spectrum of pure BiOCl and Cd（OH）₂/BiOCl samples

图3 Cd（OH）₂/BiOCl材料的XPS光谱

Fig.3 XPS spectra of Cd（OH）₂/BiOCl

图4 纯BiOCl（a）和Cd（OH）₂/BiOCl（b）的SEM

Fig.4 SEM images of pure BiOCl（a） and Cd（OH）₂/BiOCl（b） samples

图5 纯BiOCl与Cd（OH）₂/BiOCl材料的光致发光光谱

Fig.5 Photoluminescence spectra of pure BiOCl and Cd（OH）₂/BiOCl

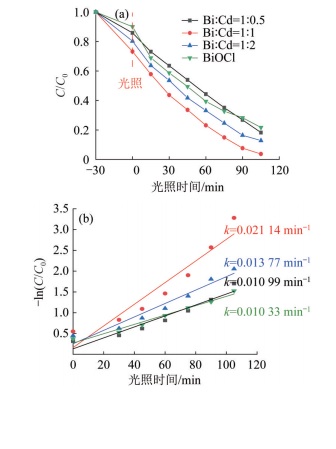

图6 不同Cd（OH）₂/BiOCl材料的光催化降解曲线（a）及一级反应动力学曲线（b）

Fig.6 Photocatalytic degradation profiles（a） and first-order reaction kinetic profiles（b） of RhB by Cd（OH）₂/BiOCl

图7 Cd（OH）₂/BiOCl材料的重复使用情况

Fig.7 Reuseability of Cd（OH）₂/BiOCl materials

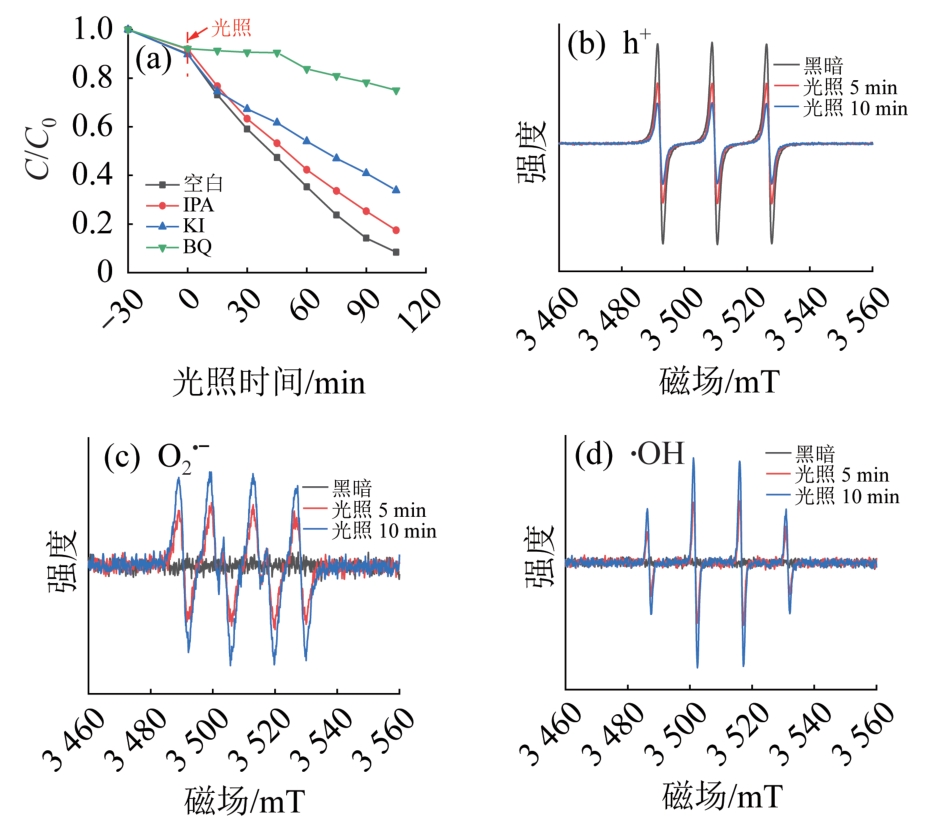

图8 Cd（OH）₂/BiOCl材料的自由基捕获实验（a）及活性物种的ESR光谱（b~d）

Fig.8 Free radical trapping experiments on Cd（OH）₂/BiOCl materials（a） and ESR spectra of active species（b-d）

图9 纯BiOCl、Cd（OH）₂/BiOCl材料的光电流响应谱图（a）及电化学阻抗谱图（b）

Fig.9 Photocurrent response profiles（a） and electrochemical impedance profiles（b） of pure BiOCl and Cd（OH）₂/BiOCl materials

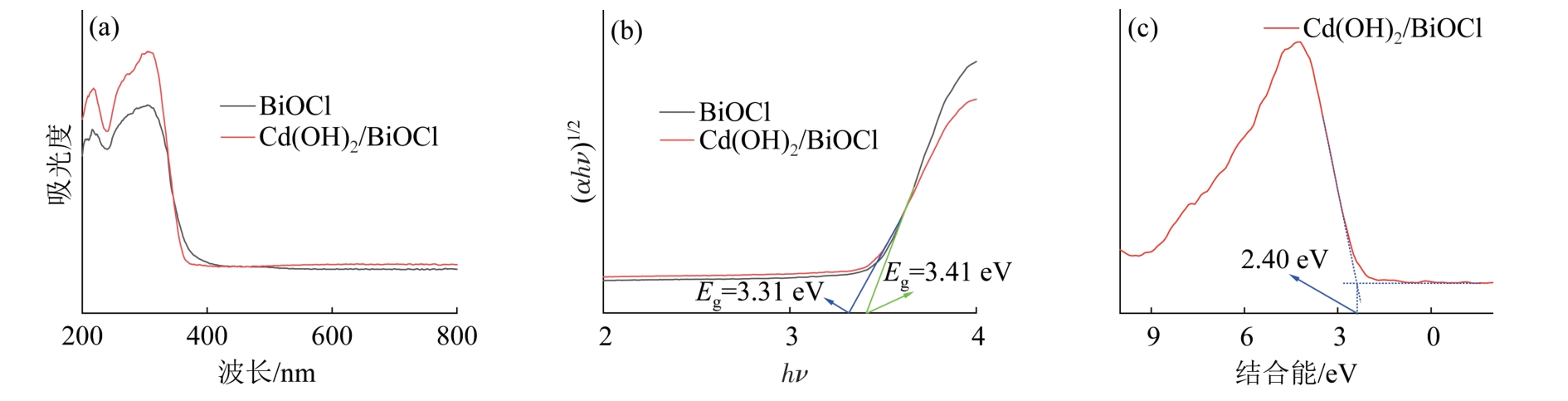

图10 纯BiOCl、Cd（OH）₂/BiOCl材料的UV-Vis DRS表征（a~b）及Cd（OH）₂/BiOCl材料XPS价带谱（c）

Fig.10 UV-Vis DRS spectra of BiOCl and Cd（OH）₂/BiOCl（a-b） and XPS valence band spectra of Cd（OH）₂/BiOCl（c）

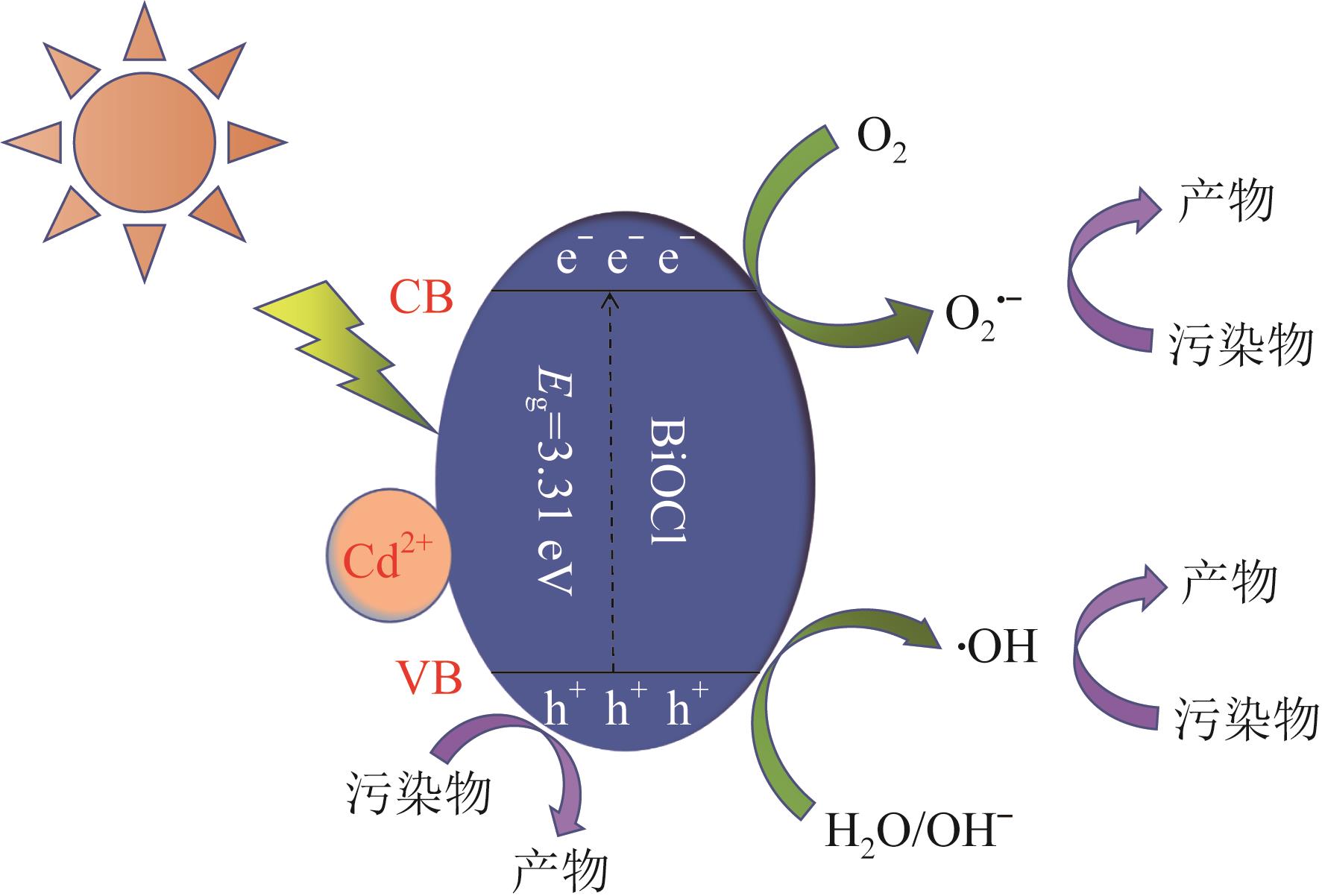

图11 光照下Cd（OH）₂/BiOCl材料可能的光催化机理

Fig.11 Possible photocatalytic mechanism of Cd（OH）₂/BiOCl materials under illumination

参考文献 26

1	RATHI B S， KUMAR P S， VO D V N. Critical review on hazardous pollutants in water environment：Occurrence，monitoring，fate，removal technologies and risk assessment［J］. The Science of the Total Environment，2021，797：149134. doi:10.1016/j.scitotenv.2021.149134
2	VO T S， HOSSAIN M M， JEONG H M，et al. Heavy metal removal applications using adsorptive membranes［J］. Nano Convergence，2020，7（1）：36. doi:10.1186/s40580-020-00245-4
3	ZHANG Helan， CARRILLO-NAVARRETE F， LÓPEZ-MESAS M，et al. Use of chemically treated human hair wastes for the removal of heavy metal ions from water［J］. Water，2020，12（5）：1263. doi:10.3390/w12051263
4	QIN Huaqing， HU Tianjue， ZHAI Yunbo，et al. The improved methods of heavy metals removal by biosorbents：A review［J］. Environmental Pollution，2020，258：113777. doi:10.1016/j.envpol.2019.113777
5	TAHIR M B， KIRAN H， IQBAL T. The detoxification of heavy metals from aqueous environment using nano-photocatalysis approach：A review［J］. Environmental Science and Pollution Research，2019，26（11）：10515-10528. doi:10.1007/s11356-019-04547-x
6	黄宗益. 基于BiOCl异质结光催化剂的制备和性能研究［D］. 福州：福建师范大学，2020.
	HUANG Zongyi. Preparation of BiOCl-based heterojunction photocatalyst and performance studies［D］. Fuzhou：Fujian Normal University，2020.
7	ISMAIL M， WU Zheng， ZHANG Luohong，et al. High-efficient synergy of piezocatalysis and photocatalysis in bismuth oxychloride nanomaterial for dye decomposition［J］. Chemosphere，2019，228：212-218. doi:10.1016/j.chemosphere.2019.04.121
8	吴姗姗. 氯氧化铋及其复合物的制备与光催化性能研究［D］. 广州：暨南大学，2021.
	WU Shanshan. The synthesis of bismuth oxychloride and its composites and study on their photocatalytic properties［D］. Guangzhou：Jinan University，2021.
9	王楚亚. 新型铋基纳米材料可见光催化降解有机污染物［D］. 合肥：中国科学技术大学，2018. doi:10.1002/aoc.4642
	WANG Chuya. Novel visible-light-driven bismuth-based nanomaterials for the photocatalytic degradation of organic pollutants［D］. Hefei：University of Science and Technology of China，2018. doi:10.1002/aoc.4642
10	WREDE S， TIAN Haining. Towards sustainable and efficient p-type metal oxide semiconductor materials in dye-sensitised photocathodes for solar energy conversion［J］. Physical Chemistry Chemical Physics，2020，22（25）：13850-13861. doi:10.1039/d0cp01363c
11	方梓岚. BiOCl形貌调控与光催化性能研究［D］. 哈尔滨：哈尔滨理工大学，2022.
	FANG Zilan. Morphology regulation and photocatalytic performance of BiOCl［D］. Harbin：Harbin University of Science and Technology，2022.
12	祁可敏. 生物质碳量子点改性铋系光催化剂的构建及对水体中典型药物的降解性能研究［D］. 兰州：兰州大学，2022.
	QI Kemin. Construction of biomass carbon quantum dots modified the bismuth-based photocatalyst and study on the photodegradation performances of typical pharmaceutical in water［D］. Lanzhou：Lanzhou University，2022.
13	张凯，吉芳英. 铈氮改性水热炭活化过硫酸钾降解盐酸四环素［J］. 精细化工，2023，40（2）：380-387.
	ZHANG Kai， JI Fangying. Cerium-nitrogen modified hydrochar for efficient degradation of tetracycline hydrochloride via potassium persulfate activation［J］. Fine Chemicals， 2023，40（2）：380-387.
14	陈润奇，颜雨坤，温国栋，等. 超小尺寸碳载Mn₃O₄纳米催化剂制备及其催化性能［J］. 精细化工，2023，40（3）：592-599.
	CHEN Runqi， YAN Yukun， WEN Guodong，et al. Preparation and catalytic performance of ultrafine carbon-supported Mn₃O₄ nanocatalyst［J］. Fine Chemicals，2023，40（3）：592-599.
15	LEE Y H， DAI Yongming， FU Jingya，et al. A series of bismuth-oxychloride/bismuth-oxyiodide/graphene-oxide nanocomposites：Synthesis，characterization，and photcatalytic activity and mechanism［J］. Molecular Catalysis，2017，432：196-209. doi:10.1016/j.mcat.2017.01.002
16	GAO Xiaoya， PENG Wen， TANG Guangbei，et al. Highly efficient and visible-light-driven BiOCl for photocatalytic degradation of carbamazepine［J］. Journal of Alloys and Compounds，2018，757：455-465. doi:10.1016/j.jallcom.2018.05.081
17	ZOU Ping， LI Zhongguo， JIA Puqi，et al. Enhanced photocatalytic activity of bismuth oxychloride by in situ introducing oxygen vacancy［J］. Colloids and Surfaces A：Physicochemical and Engineering Aspects，2021，623：126705. doi:10.1016/j.colsurfa.2021.126705
18	姚晗寓. 氯氧化铋多级微花、大片及其同质结的无溶剂制备和光催化性能研究［D］. 济南：山东大学，2018. doi:10.1002/cctc.201800357
	YAO Hanyu. Solvent-free synthesis and photoactivity of bismuth oxychloride microflowers，large nanosheet，and homojunctions［D］. Ji’nan：Shandong University，2018. doi:10.1002/cctc.201800357
19	SRIVIND J， NAGARETHINAM V S， SUGANYA M，et al. Visible light irradiated photocatalytic performance of SnS₂-CdO nanocomposite against the degradation of Rhodamine B（cationic） and Congo red（anionic） dyes［J］. Materials Science and Engineering：B，2020，255：114530. doi:10.1016/j.mseb.2020.114530
20	梁林林. 氯氧化铋基光催化材料的制备及其性能研究［D］. 保定：河北大学，2020.
	LIANG Linlin. Preparation and properties of bismuth oxychloride-based photocatalytic materials［D］. Baoding：Hebei University，2020.
21	李兵，吴福礼，黄有鹏，等. 花球状Ti₃C₂/TiO₂复合材料的制备及其光催化性能［J］. 精细化工，2022，39（2）：261-268.
	LI Bing， WU Fuli， HUANG Youpeng，et al. Preparation and photocatalytic properties of flower-like sphere Ti₃C₂/TiO₂ composites［J］. Fine Chemicals，2022，39（2）：261-268.
22	ZHANG Nan， LI Leigang， SHAO Qi，et al. Fe-doped BiOCl nanosheets with light-switchable oxygen vacancies for photocatalytic nitrogen fixation［J］. ACS Applied Energy Materials，2019，2（12）：8394-8398. doi:10.1021/acsaem.9b01961
23	WANG Hong， ZHANG Wendong， LI Xinwei，et al. Highly enhanced visible light photocatalysis and in situ FT-IR studies on Bi metal@defective BiOCl hierarchical microspheres［J］. Applied Catalysis B：Environmental，2018，225：218-227. doi:10.1016/j.apcatb.2017.11.079
24	XU Keke， FU Xiuli， PENG Zhijian. Facile synthesis and photocatalytic activity of La-doped BiOCl hierarchical，flower-like nano-/ micro-structures［J］. Materials Research Bulletin，2018，98：103-110. doi:10.1016/j.materresbull.2017.10.013
25	张倩，王英迪，高峰，等. N-TiO₂/Ti₃C₂复合材料的原位合成及其光催化性能［J］. 精细化工，2022，39（3）：525-532.
	ZHANG Qian， WANG Yingdi， GAO Feng，et al. In-situ synthesis and photocatalytic performance of N-TiO₂/Ti₃C₂ composite［J］. Fine Chemicals，2022，39（3）：525-532.
26	聂德财，杨继凯，杨雪，等. WO₃/ZnWO₄复合薄膜的制备及其光电化学性能［J］. 精细化工，2022，39（1）：108-113.
	NIE Decai， YANG Jikai， YANG Xue，et al. Preparation of WO₃/ZnWO₄ composite film and its photoelectrochemical performance［J］. Fine Chemicals，2022，39（1）：108-113.
