可见光驱动g-C3N4/NH2-MIL-101（Fe）活化PDS降解RhB

doi:10.19965/j.cnki.iwt.2021-0937

摘要/Abstract

摘要：

金属有机框架化合物（MOFs）具有孔隙率高、比表面积大和化学性质稳定等优点，作为催化材料具有良好的发展前景。通过溶剂热法成功合成了g-C₃N₄/NH₂-MIL-101（Fe）复合光催化剂。采用X-射线衍射仪（XRD）、扫描电子显微镜（SEM）及X射线光电子能谱（XPS）对催化剂的结构和表面形貌进行分析，并研究其在可见光（Vis）照射下活化过二硫酸盐（PDS）降解水中罗丹明B（RhB）的效果及活化机制。结果显示：g-C₃N₄/NH₂-MIL-101（Fe）晶体结构完整、表面粗糙，并呈现出规则的正八面体结构；在可见光照射下，光催化剂投加量为0.2 g/L、PDS投加量为8 mmol/L、初始pH为3、温度为30 ℃时，反应50 min，RhB的去除率达到99%；HCO₃ ^-、H₂PO₄ ^-、Cl^-等阴离子能与活性基团反应，明显抑制体系对RhB的去除；3次循环后，g-C₃N₄/NH₂-MIL-101（Fe）/PDS/Vis对RhB的去除率仍达到90%以上，表明g-C₃N₄/NH₂-MIL-101（Fe）具有良好的稳定性。自由基猝灭实验表明，催化降解RhB的主要活性物种为h⁺、·OH和SO₄ ^·-，其作用大小为h⁺>·OH>SO₄ ^·-。

关键词: 金属-有机框架化合物, 过二硫酸盐, 可见光光催化, 罗丹明B

Abstract:

Metal-organic frameworks（MOFs） have the advantages of high porosity，large specific surface area and stable chemical properties，so they have a good development prospect as a kind of catalytic materials. In this study，the g-C₃N₄/NH₂-MIL-101（Fe） composite photocatalyst was synthesized by the solvothermal method. The structure and surface morphology of the catalyst were analyzed by X-ray diffraction（XRD），scanning electron microscopy（SEM） and X-ray photoelectron spectroscopy（XPS）. And then its effect and activation mechanism on degradation of Rhodamine B（RhB） by activated persulfate（PDS） when exposed to visible light（Vis） were studied. The results showed that，g-C₃N₄/NH₂-MIL-101（Fe） had complete crystal structure，rough surface and regular octahedral structure. Under irradiation of visible light and the conditions of photocatalyst 0.2 g/L，PDS 8 mmol/L，initial pH 3，temperature 30 ℃，when the reaction time was 50 min，the removal rate of RhB reached 99%. HCO₃ ^-，H₂PO₄ ^- and Cl^- could react with active groups and significantly inhibited the removal of RhB in this system. After three cycles，the removal rate of RhB by g-C₃N₄/NH₂-MIL-101（Fe）/PDS/Vis was still up to 90%，which meant g-C₃N₄/NH₂-MIL-101（Fe） had great stability. In addition，a free radical quenching test showed that the main active species with catalytic degradation effect of RhB included h⁺，·OH and SO₄ ^·-，their action size was h⁺>·OH>SO₄ ^·-.

Key words: mental-organic frameworks, persulfate, visible-light photocatalysis, Rhodamine B

中图分类号:

X703.1

周书葵, 高聪, 段毅, 刘迎九, 吴姣, 田瑞. 可见光驱动g-C₃N₄/NH₂-MIL-101（Fe）活化PDS降解RhB[J]. 工业水处理, 2022, 42(7): 59-66.

Shukui ZHOU, Cong GAO, Yi DUAN, Yingjiu LIU, Jiao WU, Rui TIAN. Degradation of Rhodamine B by visible light driven g-C₃N₄/NH₂-MIL-101（Fe） activated persulfate[J]. Industrial Water Treatment, 2022, 42(7): 59-66.

https://www.iwt.cn/CN/Y2022/V42/I7/59

图/表 10

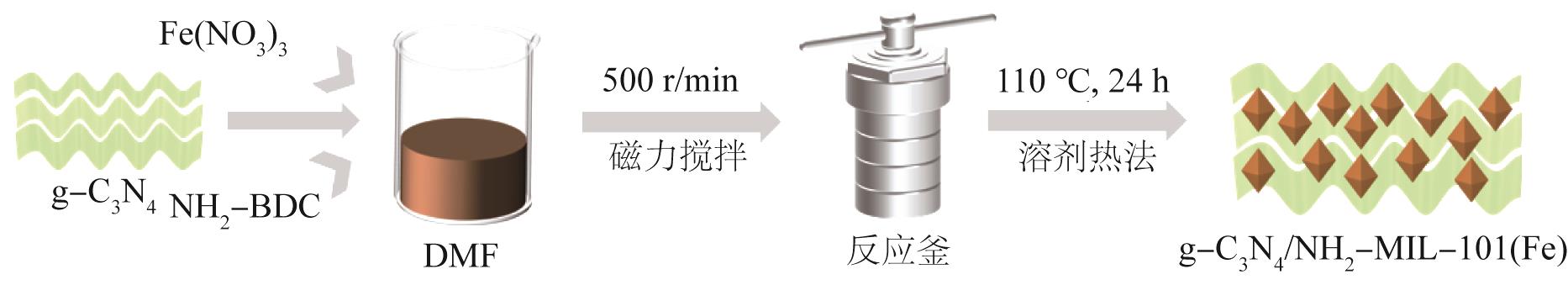

图1 溶剂热法制备g-C₃N₄/NH₂-MIL-101（Fe）

Fig. 1 Preparation of g-C₃N₄/NH₂-MIL-101（Fe） by solvothermal method

图2 NH₂-MIL-101（Fe）和g-C₃N₄/NH₂-MIL-101（Fe）的XRD

Fig. 2 XRD patterns of NH₂-MIL-101（Fe） and g-C₃N₄/NH₂-MIL-101（Fe）

图3 NH₂-MIL-101（Fe）和g-C₃N₄/NH₂-MIL-101（Fe）的SEM

Fig. 3 SEM of NH₂-MIL-101（Fe） and g-C₃N₄/NH₂-MIL-101（Fe）

图4 NH₂-MIL-101（Fe）和g-C₃N₄/NH₂-MIL-101（Fe）的XPS

Fig. 4 XPS spectra of NH₂-MIL-101（Fe） and g-C₃N₄/NH₂-MIL-101（Fe）

图5 不同体系下RhB的去除效果

Fig. 5 Removal efficiency of RhB in different systems

图6 不同反应条件对催化剂催化性能的影响

Fig. 6 Effect of different reaction conditions on catalytic performance of g-C₃N₄/NH₂-MIL-101（Fe）

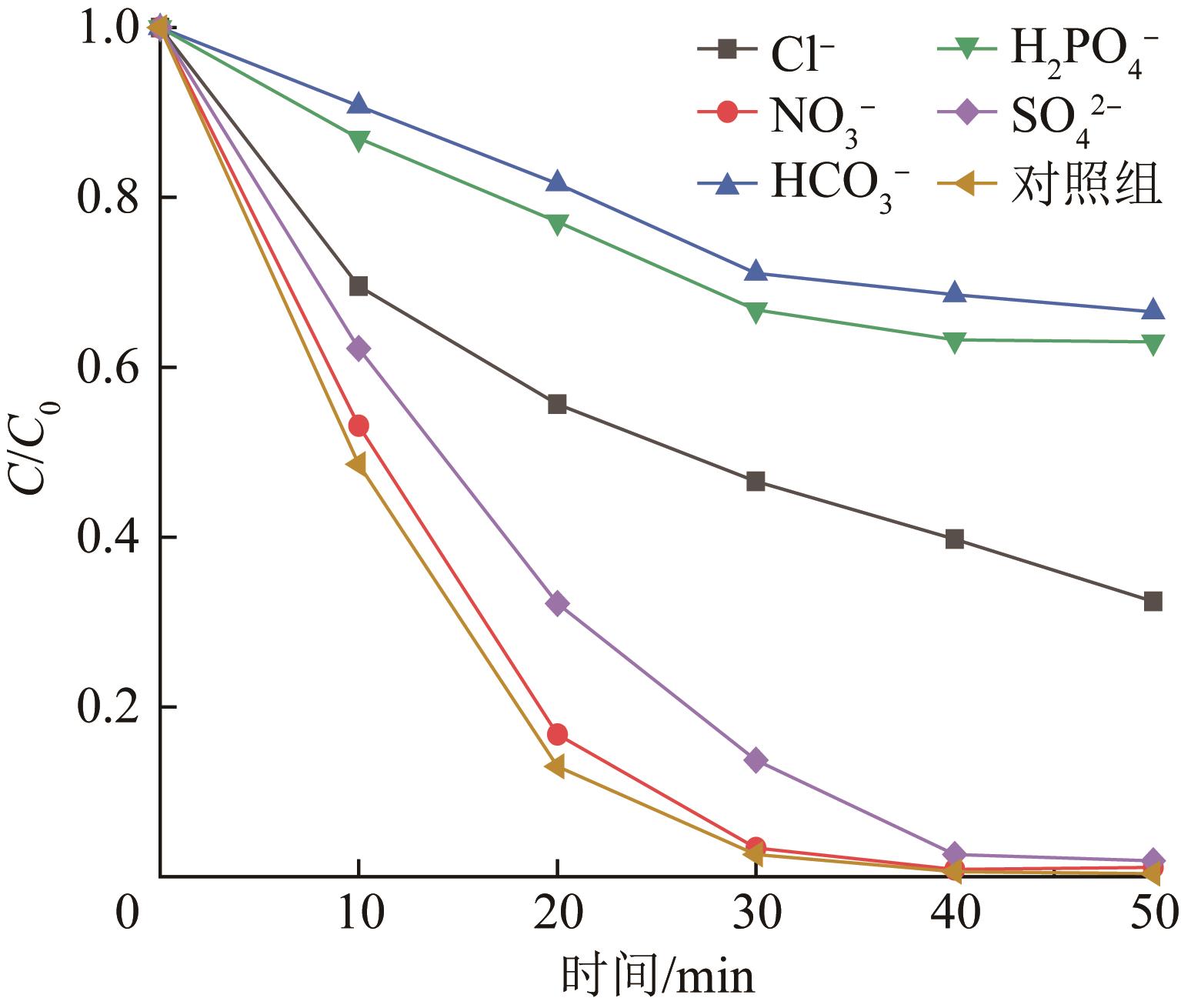

图7 共存阴离子对g-C₃N₄/NH₂-MIL-101（Fe）催化去除RhB的影响

Fig. 7 Effect of coexisting anions on the catalytic removal of RhB by g-C₃N₄/NH₂-MIL-101（Fe）

图8 g-C₃N₄/NH₂-MIL-101（Fe）的重复实验

Fig. 8 Cyclic test of g-C₃N₄/NH₂-MIL-101（Fe）

图9 g-C₃N₄/NH₂-MIL-101（Fe）经3次循环实验后的XRD和SEM

Fig. 9 XRD spectrum and SEM morphology of g-C₃N₄/NH₂-MIL-101（Fe） after three cycles of test

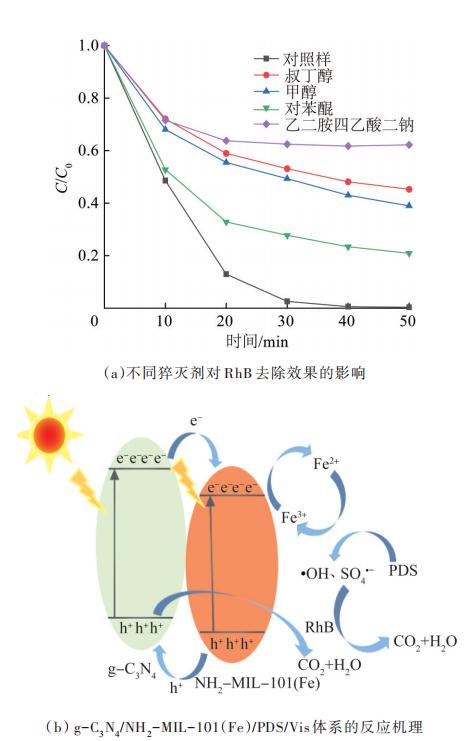

图10 活性自由基分析及RhB去除机理

Fig. 10 Free radical analysis and RhB removal mechanism

参考文献 29

1	卢士英，邹明强. 食品中常见的非食用色素的危害与检测［J］. 中国仪器仪表，2009（8）：45-50. doi:10.3969/j.issn.1005-2852.2009.08.007
	LU Shiying， ZOU Mingqiang. The hazards of frequent inedible colorants used in foods and their detection methods［J］. China Instrumentation，2009（8）：45-50. doi:10.3969/j.issn.1005-2852.2009.08.007
2	SAMSAMI S， MOHAMADIZANIANI M， SARRAFZADEH M H，et al. Recent advances in the treatment of dye-containing wastewater from textile industries：Overview and perspectives［J］. Process Safety and Environmental Protection，2020，143：138-163. doi:10.1016/j.psep.2020.05.034
3	HU Mengqiao， XING Zipeng， CAO Yan，et al. Ti³⁺ self-doped mesoporous black TiO₂/SiO₂/g-C₃N₄ sheets heterojunctions as remarkable visible-light driven photocatalysts［J］. Applied Catalysis B：Environmental，2018，226：499-508. doi:10.1016/j.apcatb.2017.12.069
4	LI Yanzhou， FU Zhihua， XU Gang. Metal-organic framework nanosheets：Preparation and applications［J］. Coordination Chemistry Reviews，2019，388：79-106. doi:10.1016/j.ccr.2019.02.033
5	LIU Xiaomei， TANG Bing， LONG Jilan，et al. The development of MOFs-based nanomaterials in heterogeneous organocatalysis［J］. Science Bulletin，2018，63（8）：502-524. doi:10.1016/j.scib.2018.03.009
6	JIANG Danni， CHEN Ming， WANG Han，et al. The application of different typological and structural MOFs-based materials for the dyes adsorption［J］. Coordination Chemistry Reviews，2019，380：471-483. doi:10.1016/j.ccr.2018.11.002
7	PENG Yang， KRUNGLEVICIUTE V， ERYAZICI I，et al. Methane storage in metal-organic frameworks：Current records，surprise findings，and challenges［J］. Journal of the American Chemical Society，2013，135（32）：11887-11894. doi:10.1021/ja4045289
8	DUAN Xing， WANG Huizhen， JI Zhenguo，et al. A novel metal-organic framework for high storage and separation of acetylene at room temperature［J］. Journal of Solid State Chemistry，2016，241：152-156. doi:10.1016/j.jssc.2016.06.015
9	SUN Chunyi， QIN Chao， WANG Xinlong，et al. Metal-organic frameworks as potential drug delivery systems［J］. Expert Opinion on Drug Delivery，2013，10（1）：89-101. doi:10.1517/17425247.2013.741583
10	LIANG Chenju， HUANG C F， CHEN Yanyun. Potential for activated persulfate degradation of BTEX contamination［J］. Water Research，2008，42（15）：4091-4100. doi:10.1016/j.watres.2008.06.022
11	HU Jinshan， ZHANG Pengfei， AN Weijia，et al. In-situ Fe-doped g-C₃N₄ heterogeneous catalyst via photocatalysis-Fenton reaction with enriched photocatalytic performance for removal of complex wastewater［J］. Applied Catalysis B：Environmental，2019，245：130-142. doi:10.1016/j.apcatb.2018.12.029
12	FÉREY G， MELLOT-DRAZNIEKS C， SERRE C，et al. A chromium terephthalate-based solid with unusually large pore volumes and surface area［J］. Science，2005，309（5743）：2040-2042. doi:10.1126/science.1116275
13	SHI Li， WANG Tao， ZHANG Huabin，et al. An amine-functionalized iron（Ⅲ） metal-organic framework as efficient visible-light photocatalyst for Cr（Ⅵ） reduction［J］. Advanced Science，2015，2（3）：1500006. doi:10.1002/advs.201500006
14	XIAO He， ZHANG Wenyao， YAO Qiushi，et al. Zn-free MOFs like MIL-53（Al） and MIL-125（Ti） for the preparation of defect-rich，ultrafine ZnO nanosheets with high photocatalytic performance［J］. Applied Catalysis B：Environmental，2019，244：719-731. doi:10.1016/j.apcatb.2018.11.026
15	JIANG Danni， XU Piao， WANG Han，et al. Strategies to improve metal organic frameworks photocatalyst’s performance for degradation of organic pollutants［J］. Coordination Chemistry Reviews，2018，376：449-466. doi:10.1016/j.ccr.2018.08.005
16	施辰阳，傅督，王娟，等. 氮化碳负载单原子铜在可见光下催化活化过二硫酸盐研究［J］. 中国科学：化学，2021，51（8）：1104-1112. doi:10.1360/ssc-2021-0043
	SHI Chenyang， FU Du， WANG Juan，et al. Single-atom Cu supported on carbon nitride for activation of persulfate under visible light irradiation［J］. Scientia Sinica：Chimica，2021，51（8）：1104-1112. doi:10.1360/ssc-2021-0043
17	ONG W J， TAN L L， NG Y H，et al. Graphitic carbon nitride（g-C₃N₄）-based photocatalysts for artificial photosynthesis and environmental remediation：Are we a step closer to achieving sustainability？［J］. Chemical Reviews，2016，116（12）：7159-7329. doi:10.1021/acs.chemrev.6b00075
18	FU Junwei， YU Jiaguo， JIANG Chuanjia，et al. g-C₃N₄-based heterostructured photocatalysts［J］. Advanced Energy Materials，2018，8（3）：1701503. doi:10.1002/aenm.201701503
19	WANG Chongchen， YI Xiaohong， WANG Peng. Powerful combination of MOFs and C₃N₄ for enhanced photocatalytic performance［J］. Applied Catalysis B：Environmental，2019，247：24-48. doi:10.1016/j.apcatb.2019.01.091
20	MA Xiaohua， YANG Zhe， YAO Zhikan，et al. A facile preparation of novel positively charged MOF/chitosan nanofiltration membranes［J］. Journal of Membrane Science，2017，525：269-276. doi:10.1016/j.memsci.2016.11.015
21	王丽娟，蔡俊，王莹，等. 石墨相氮化碳负载镍铁水滑石活化PDS降解染料［J］. 深圳大学学报：理工版，2021，38（3）：264-271. doi:10.3724/sp.j.1249.2021.03264
	WANG Lijuan， CAI Jun， WANG Ying，et al. Activation of PDS by graphitic carbon nitride supported with NiFe layered double hydroxide for the degradation of dye［J］. Journal of Shenzhen University：Science and Engineering，2021，38（3）：264-271. doi:10.3724/sp.j.1249.2021.03264
22	LIU Bingkun， WU Yajun， HAN Xiaole，et al. Facile synthesis of g-C₃N₄/amine-functionalized MIL-101（Fe） composites with efficient photocatalytic activities under visible light irradiation［J］. Journal of Materials Science：Materials in Electronics，2018，29（20）：17591-17601. doi:10.1007/s10854-018-9862-x
23	DE GODOI F C， RODRIGUEZ-CASTELLON E， GUIBAL E，et al. An XPS study of chromate and vanadate sorption mechanism by chitosan membrane containing copper nanoparticles［J］. Chemical Engineering Journal，2013，234：423-429. doi:10.1016/j.cej.2013.09.006
24	DU Sinan， LIAO Zhijian， QIN Zhenli，et al. Polydopamine microparticles as redox mediators for catalytic reduction of methylene blue and rhodamine B［J］. Catalysis Communications，2015，72：86-90. doi:10.1016/j.catcom.2015.09.020
25	WILSON D， LANGELL M A. XPS analysis of oleylamine/oleic acid capped Fe₃O₄ nanoparticles as a function of temperature［J］. Applied Surface Science，2014，303：6-13. doi:10.1016/j.apsusc.2014.02.006
26	GONG Yan， YANG Bo， ZHANG Hui，et al. A g-C₃N₄/MIL-101（Fe） heterostructure composite for highly efficient BPA degradation with persulfate under visible light irradiation［J］. Journal of Materials Chemistry A，2018，6（46）：23703-23711. doi:10.1039/c8ta07915c
27	LIANG Chenju， SU H W. Identification of sulfate and hydroxyl radicals in thermally activated persulfate［J］. Industrial & Engineering Chemistry Research，2009，48（11）：5558-5562. doi:10.1021/ie9002848
28	DONG Chengdi， TSAI M L， CHEN C W，et al. Heterogeneous persulfate oxidation of BTEX and MTBE using Fe₃O₄-CB magnetite composites and the cytotoxicity of degradation products［J］. International Biodeterioration & Biodegradation，2017，124：109-118. doi:10.1016/j.ibiod.2017.05.004
29	梁贺，刘锐平，安晓强，等. 铁铜双金属有机骨架MIL-101（Fe，Cu）活化双氧水降解染料性能［J］. 环境科学，2020，41（10）：4607-4614.
	LIANG He， LIU Ruiping， AN Xiaoqiang，et al. Activating efficiency of iron-copper bimetallic organic framework MIL-101（Fe，Cu） toward H₂O₂ for degradation of dyes［J］. Environmental Science，2020，41（10）：4607-4614.
