Y型管式油水分离结构分离特性仿真分析

doi:10.19965/j.cnki.iwt.2023-0396

摘要/Abstract

摘要：

管式油水分离技术具有占地面积小、分离效率高、成本低等优点，基于管式油水分离原理，设计一种Y型管式油水分离结构，利用Fluent数值模拟软件，采用标准k-ε湍流模型和Mixture多相流模型，对Y型管内部流场特性以及外部参数对分离效率的影响进行了研究。结果表明，Y型管对流体扰动小，内部流场特性稳定不易产生涡流，能够实现油水分离，支管与主管交汇处存在油水分离现象；油水分离效率随着油滴粒径的增大而逐渐提高，油滴粒径越大越利于油相上浮聚集在Y型管上层，能有效提高油水分离效率；入口速度对油水分离效果的影响很大，速度越大，油相上浮时间越短，Y型管的分离效率越低；分离效率随支管分流比的增大而增大，当入口速度为0.5 m/s时，分流比超过0.4后，分离效率不再增加。研究结果为油水分离提供了新思路，可为Y型管的设计提供理论参考。

关键词: Y型管, 油水分离, 分离效率, 数值模拟

Abstract:

Pipeline-type oil-water separation technology has the advantages of small footprint, high separation efficiency and low cost. A Y-type tubular oil-water separation structure was designed based on the principle of pipeline-type oil-water separation. The effects of internal flow field and external parameters on separation efficiency of Y-tube were studied by adopting standard k-ε turbulence model and mixture multiphase flow model in Fluent numerical simulation software. The results showed that the Y-shaped tube had little disturbance to fluid, stable internal flow field characteristics and was not easy to generate eddy current, which could realize oil-water separation. There was oil-water separation at the junction of branch pipe and main pipe. The oil-water separation efficiency increased gradually with the increase of the oil droplet size. The larger of the oil droplet size, the better the oil phase will float and gather in the upper layer of Y-shaped tube, which effectively improved the oil-water separation efficiency. The inlet velocity had a great influence on the oil-water separation effect. The higher the inlet velocity, the shorter the oil phase floating time, and the lower the separation efficiency of Y-shaped tube. The separation efficiency increased with the increase of branch shunt ratio. When the inlet velocity was 0.5 m/s, the separation efficiency would not increase when the shunt ratio exceeded 0.4. The results provided a new idea for oil-water separation and a theoretical reference for the design of Y-shaped tube.

Key words: Y-shaped tube, oil-water separation, separation efficiency, numerical simulation

中图分类号:

TE935
X741

华剑, 胡家浩, 马忠杰, 李伟, 王林虎. Y型管式油水分离结构分离特性仿真分析[J]. 工业水处理, 2024, 44(5): 192-197.

Jian HUA, Jiahao HU, Zhongjie MA, Wei LI, Linhu WANG. Numerical simulation of oil-water separation characteristics in Y-tube[J]. Industrial Water Treatment, 2024, 44(5): 192-197.

https://www.iwt.cn/CN/Y2024/V44/I5/192

图/表 8

图1 Y型管分离器结构及网格示意

Fig.1 Structure and grid diagram of Y-tube separator

表1 液体物理性质

Table 1 Physical properties of liquids

液体	密度/（kg·m^-3）	黏度/（kg·m^-1·s^-1）
水	998	0.002 1
油	780	0.106

图2 Y型管和T型管中截面速度分析结果

Fig.2 Velocity analysis results at the middle section of Y-tube and T-tube

图3 Y型管和T型管湍动能

Fig.3 Turbulent kinetic energy of Y-tube and T-tube

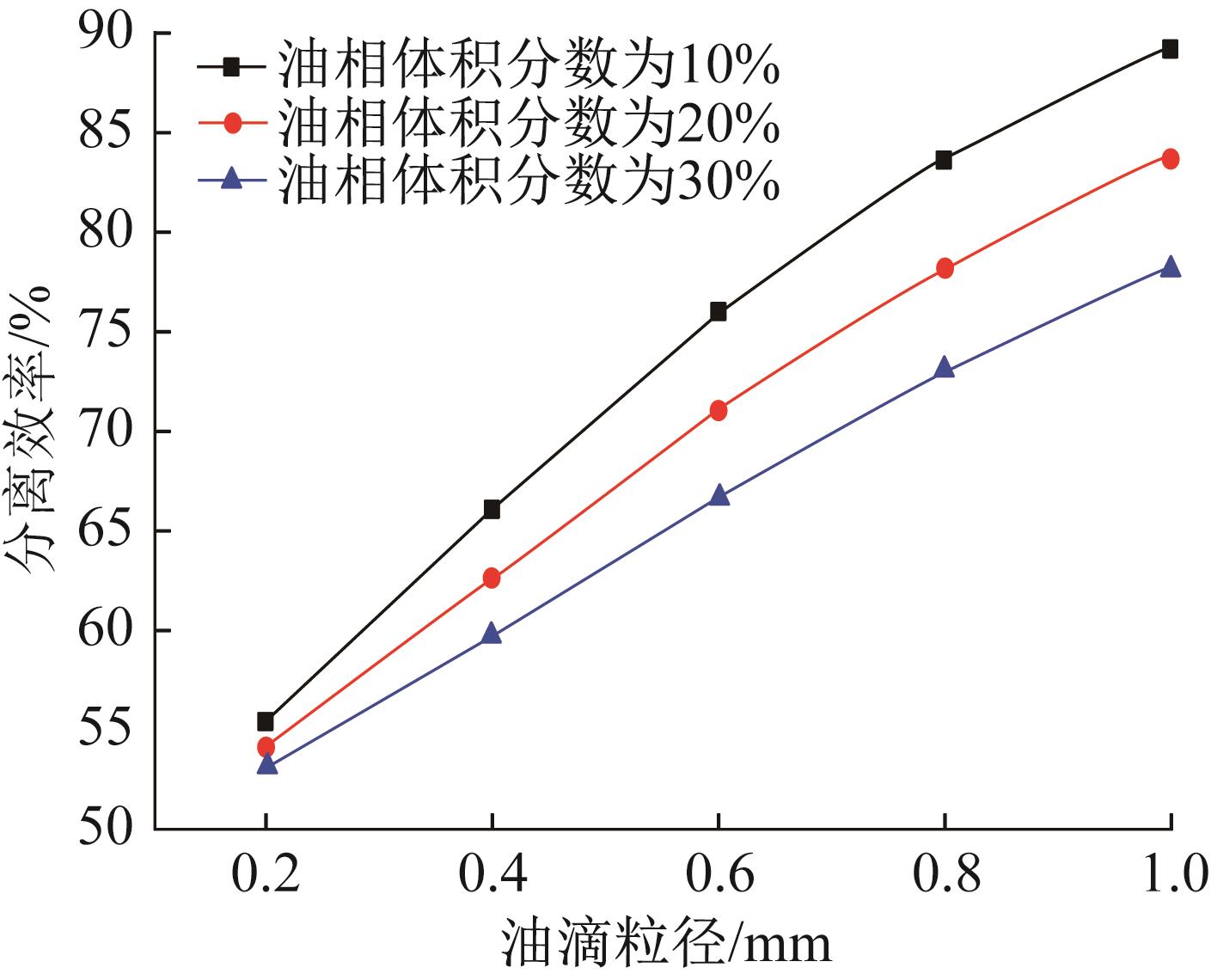

图4 油滴粒径对分离效率的影响

Fig.4 Influence of oil droplet size on separation efficiency

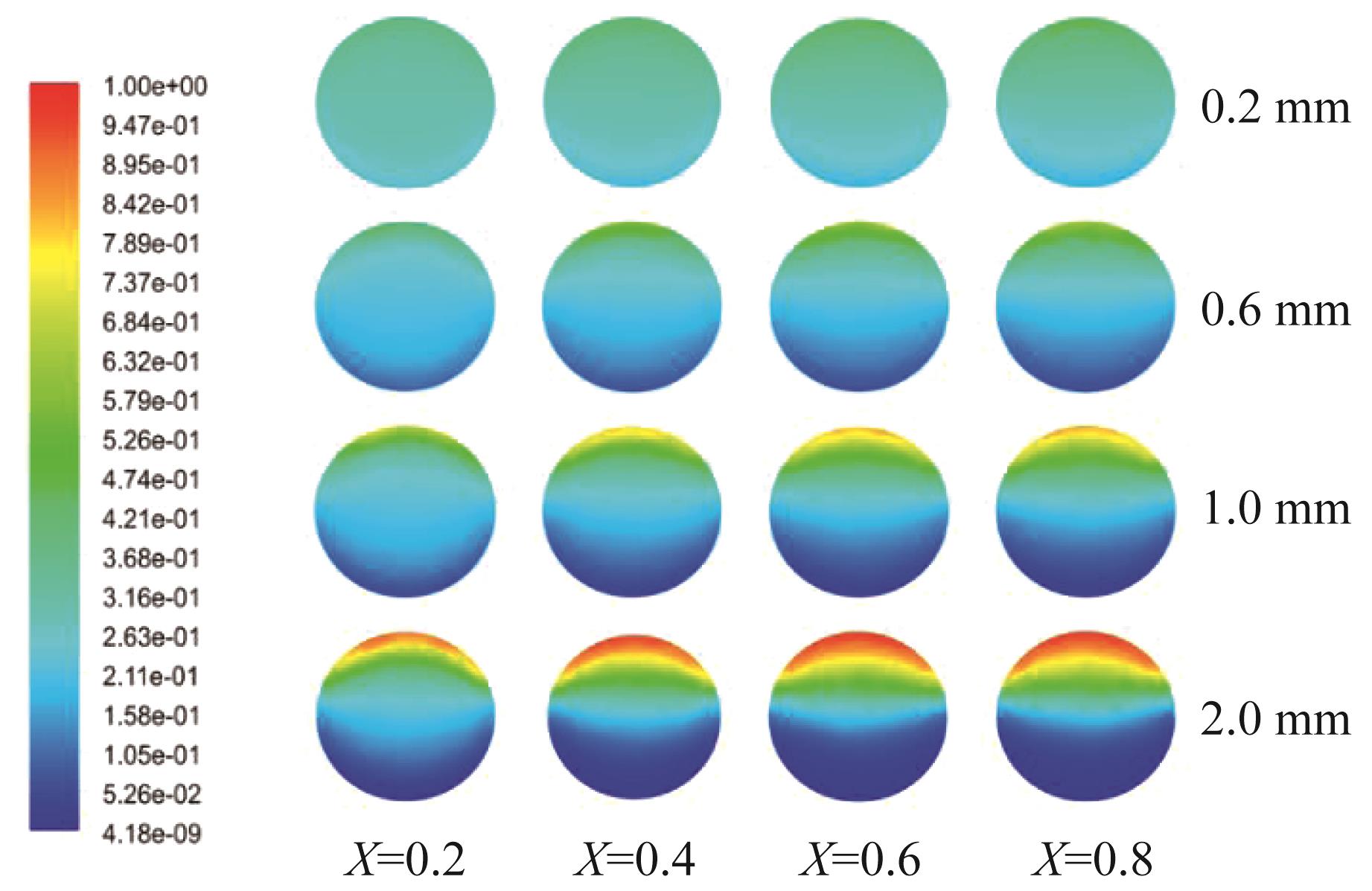

图5 Y型管入口段不同截面油相分布云图

Fig.5 Oil phase distribution nephogram at different sections of Y-tube inlet section

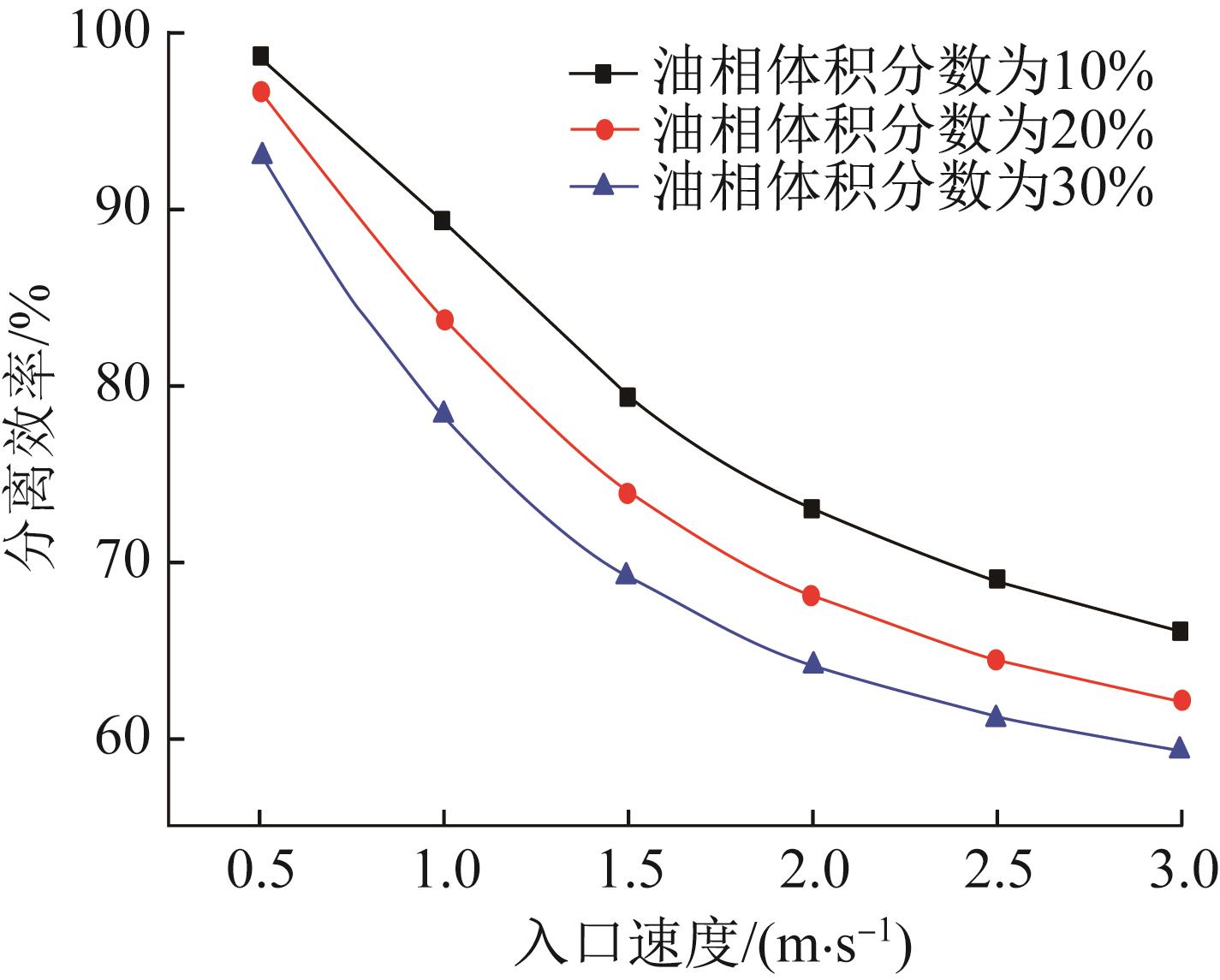

图6 入口速度对分离效率的影响

Fig.6 Influence of inlet velocity on separation efficiency

图7 分流比对分离效率的影响

Fig.7 Influence of shunt ratio on separation efficiency

参考文献 20

1	陈家庆，王强强，肖建洪，等. 高含水油井采出液预分水技术发展现状与展望［J］. 石油学报，2020，41（11）：1434-1444. doi:10.7623/syxb202011013
	CHEN Jiaqing， WANG Qiangqiang， XIAO Jianhong，et al. Development status and prospect of water pre-separation technology for produced liquid in high water-cut oil well［J］. Acta Petrolei Sinica，2020，41（11）：1434-1444. doi:10.7623/syxb202011013
2	吴应湘，许晶禹. 管道式油气水高效分离技术［J］. 科技促进发展，2015（3）：374-379. doi:10.11842/chips.2015.03.013
	WU Yingxiang， XU Jingyu. Pipeline-type high efficient separation technology on oil-gas-water mixture［J］. Science & Technology for Development，2015（3）：374-379. doi:10.11842/chips.2015.03.013
3	丁鹏元，党伟，王莉莉，等. 油田采出水回注处理技术现状及展望［J］. 现代化工，2019，39（3）：21-25. doi:10.16606/j.cnki.issn 0253-4320.2019.03.005
	DING Pengyuan， DANG Wei， WANG Lili，et al. Review and prospect of technologies for reinjection treatment of oilfield produced water［J］. Modern Chemical Industry，2019，39（3）：21-25. doi:10.16606/j.cnki.issn 0253-4320.2019.03.005
4	吴应湘，许晶禹. 油水分离技术［J］. 力学进展，2015，45：179-216. doi:10.6052/1000-0992-15-001
	WU Yingxiang， XU Jingyu. Oil and water separation technology［J］. Advances in Mechanics，2015，45：179-216. doi:10.6052/1000-0992-15-001
5	张军，钟兴福，林黎明，等. 管道式分离技术及其在油气行业混合介质分离中的应用［J］. 环境工程学报，2021，15（3）：782-790. doi:10.12030/j.cjee.202005071
	ZHANG Jun， ZHONG Xingfu， LIN Liming，et al. Pipeline-type separation technology and its application in mixed media separation in oil and gas industry［J］. Chinese Journal of Environmental Engineering，2021，15（3）：782-790. doi:10.12030/j.cjee.202005071
6	安杉，陈家庆，蔡小垒，等. T型管内油水分离特性的CFD-PBM数值模拟［J］. 化工学报，2017，68（4）：1326-1335.
	AN Shan， CHEN Jiaqing， CAI Xiaolei，et al. CFD-PBM numerical simulation of oil-water separation performance inside T junction［J］. CIESC Journal，2017，68（4）：1326-1335.
7	陈颂阳，魏从达，吴奇霖，等. 管道式油水分离系统分离特性研究［J］. 水动力学研究与进展A辑，2013，28（6）：637-643.
	CHEN Songyang， WEI Congda， WU Qilin，et al. Investigation on the separation performance for pipeline oil-water separation system［J］. Chinese Journal of Hydrodynamics，2013，28（6）：637-643.
8	丛娟，于昭东，黄辉才，等. T型管油水分离效率的影响因素研究［J］. 中国给水排水，2013，29（3）：74-76. doi:10.3969/j.issn.1000-4602.2013.03.019
	CONG Juan， YU Zhaodong， HUANG Huicai，et al. Factors influencing oil-water separation efficiency of T-type tube［J］. China Water & Wastewater，2013，29（3）：74-76. doi:10.3969/j.issn.1000-4602.2013.03.019
9	于爽，阿斯汉，孙策，等. T型集输管路油水两相流数值模拟［J］. 石油化工高等学校学报，2015，28（4）：94-98.
	YU Shuang， Sihan A， SUN Ce，et al. Numerical simulation on oil-water two-phase flow in T-tube of gathering pipeline［J］. Journal of Petrochemical Universities，2015，28（4）：94-98.
10	范开峰，王卫强，阿斯汗，等. 水平T型管中油水两相流流动数值模拟研究［J］. 石油化工高等学校学报，2013，26（5）：75-77. doi:10.3969/j.issn.1006-396X.2013.05.018
	FAN Kaifeng， WANG Weiqiang， Sihan A，et al. The numerical simulation study of two-phase oil-water flow in horizontal T-tube［J］. Journal of Petrochemical Universities，2013，26（5）：75-77. doi:10.3969/j.issn.1006-396X.2013.05.018
11	蒙伟安，穆塔里夫·阿赫迈德，严荣波. T型管流场混合多相流与欧拉多相流模型的数值研究［J］. 机械设计与制造，2012（2）：27-29. doi:10.3969/j.issn.1001-3997.2012.02.011
	MENG Weian， MUTELLIP A， YAN Rongbo. Numerical research on flow field of T-tube by mix-multiphase flow model and euler-multiphase flow model［J］. Machinery Design & Manufacture，2012（2）：27-29. doi:10.3969/j.issn.1001-3997.2012.02.011
12	田洋阳，崔之健，孙明龙，等. 高含水采出液T形管分离器的流场数值模拟［J］. 石油机械，2021，49（3）：132-138. doi:10.16082/j.cnki.issn.1001-4578.2021.03.020
	TIAN Yangyang， CUI Zhijian， SUN Minglong，et al. Numerical simulation of flow field in T-junction separator of produced liquid with high water content［J］. China Petroleum Machinery，2021，49（3）：132-138. doi:10.16082/j.cnki.issn.1001-4578.2021.03.020
13	胡坤，艾志久，付必伟，等. T型管油水分离特性数值模拟［J］. 过程工程学报，2017，17（1）：29-34. doi:10.12034/j.issn.1009-606X.216194
	HU Kun， AI Zhijiu， FU Biwei，et al. Numerical simulation of oil-water separation characteristics in tee tube［J］. The Chinese Journal of Process Engineering，2017，17（1）：29-34. doi:10.12034/j.issn.1009-606X.216194
14	杨利民，赵振莹，沈小明，等. 新型复合T型管对液液二相流的分离［J］. 化学工程，2012，40（1）：43-47. doi:10.3969/j.issn.1005-9954.2012.01.011
	YANG Limin， ZHAO Zhenying， SHEN Xiaoming，et al. Phase separation of liquid-liquid two-phase flow by multi-tube T-junction separator［J］. Chemical Engineering（China），2012，40（1）：43-47. doi:10.3969/j.issn.1005-9954.2012.01.011
15	梅洛洛，何利民，许仁辞. 复合T形管内稠油-水预分离性能的研究［J］. 流体机械，2016，44（2）：1-6. doi:10.3969/j.issn.1005-0329.2016.02.001
	MEI Luoluo， HE Limin， XU Renci. Study of heavy oil-water pre-separation performance in combined T-junctions［J］. Fluid Machinery，2016，44（2）：1-6. doi:10.3969/j.issn.1005-0329.2016.02.001
16	章光，郑业忠，武晓炜. T型管油水分离数值模拟及最优分流比的计算［J］. 安全与环境学报，2019，19（5）：1695-1703. doi:10.13637/j.issn.1009-6094.2019.05.030
	ZHANG Guang， ZHENG Yezhong， WU Xiaowei. Numerical simulation of the oil-water split performance in the T-shape junction and the way for calculating the optimalized split ratio［J］. Journal of Safety and Environment，2019，19（5）：1695-1703. doi:10.13637/j.issn.1009-6094.2019.05.030
17	顾中浩，胡坤，徐鹏旭，等. U型管油水分离特性及影响研究［J］. 重庆大学学报，2021，44（3）：75-81. doi:10.11835/j.issn.1000-582X.2020.204
	GU Zhonghao， HU Kun， XU Pengxu，et al. Study on oil-water separation characteristics and influence of U-tube［J］. Journal of Chongqing University，2021，44（3）：75-81. doi:10.11835/j.issn.1000-582X.2020.204
18	李枫，高金明，邢雷，等. 双支T形管内油滴聚结破碎特性分析［J］. 石油机械，2020，48（6）：83-90.
	LI Feng， GAO Jinming， XING Lei，et al. Analysis of oil droplet coalescence and breakage characteristics in double branch T junction pipe［J］. China Petroleum Machinery，2020，48（6）：83-90.
19	王丹华，张冠敏，冷学礼，等. T型管内两相流分配特性数值模拟［J］. 山东大学学报（工学版），2018，48（1）：89-95. doi:10.6040/j.issn.1672-3961.0.2017.057
	WANG Danhua， ZHANG Guanmin， LENG Xueli，et al. The numerical simulation of two-phase flow distribution characteristics in T-tube［J］. Journal of Shandong University（Engineering Science），2018，48（1）：89-95. doi:10.6040/j.issn.1672-3961.0.2017.057
20	TRALLERO J L， SARICA C， BRILL J. A study of oil-water flow patterns in horizontal pipes［J］. SPE Production & Facilities，1997，12（3）：165-172. doi:10.2118/36609-pa
