Research progress on removal of pollutants from water by MOFs@aerogel adsorption

doi:10.19965/j.cnki.iwt.2023-0424

Abstract

Abstract:

Compared with single MOFs, MOFs@aerogels have ultra-high specific surface area, high porosity, good polymer compatibility and excellent structural pores, which can efficiently adsorb and remove pollutants in water. This paper introduced the structure and physicochemical properties of MOFs@aerogels, as well as the commonly used synthesis strategies of MOFs@aerogels. The advantages and disadvantages of the synthesis strategies and the challenges were analyzed. The adsorption conditions and adsorption properties of MOFs@aerogels for heavy metal ions and organic compounds in wastewater were described in detail, and the related adsorption mechanisms were systematically summarized and compared. The reusability of MOFs@aerogels in adsorption of pollutants was described. Finally, the optimization direction of the stability of MOFs in MOFs@aerogels, the matrix materials of aerogels, the application range and drying technology were proposed. It was proposed that improving the stability of MOFs@aerogels, exploring new matrix materials, expanding the application range of MOFs@aerogels, and exploring economical and green synthesis technologies would be the future research directions.

Key words: MOFs@aerogel, synthesis, adsorption, heavy metals, organic matter, repeated use

摘要：

MOFs@气凝胶相较于单一的MOFs具有超高的比表面积、较高的孔隙率、较好的聚合物相容性以及出色的结构孔隙等特性，可高效吸附去除水中污染物。介绍了MOFs@气凝胶的结构和理化性质以及MOFs@气凝胶的常用合成策略，并重点分析了合成策略的优缺点以及所面临的挑战；详述了MOFs@气凝胶对污水中重金属离子和有机化合物的吸附条件和吸附性能，对相关吸附机理做了系统总结和对比；阐述了MOFs@气凝胶在吸附水中污染物方面的可重复利用性。最后针对MOFs@气凝胶中MOFs的稳定性、气凝胶的基质材料、应用范围以及干燥技术等问题提出优化方向，指出提高MOFs@气凝胶的稳定性、探索新型基质材料、扩大MOFs@气凝胶的应用范围、探寻经济绿色的合成技术将是未来的研究方向。

关键词: MOFs@气凝胶, 合成, 吸附, 重金属, 有机物, 重复利用

CLC Number:

TQ427
X703

Chaochun TANG, Haoyou XU, Junjie CHEN, Wentao FENG, Yixuan RUAN, Xinglong HE, Yaozhong LIU. Research progress on removal of pollutants from water by MOFs@aerogel adsorption[J]. Industrial Water Treatment, 2024, 44(6): 12-21.

唐朝春, 徐豪佑, 陈钧杰, 冯文涛, 阮以宣, 何兴龙, 刘耀中. MOFs@气凝胶吸附去除水中污染物的研究进展[J]. 工业水处理, 2024, 44(6): 12-21.

/ / Recommend / Download Citations

URL: https://www.iwt.cn/EN/10.19965/j.cnki.iwt.2023-0424

https://www.iwt.cn/EN/Y2024/V44/I6/12

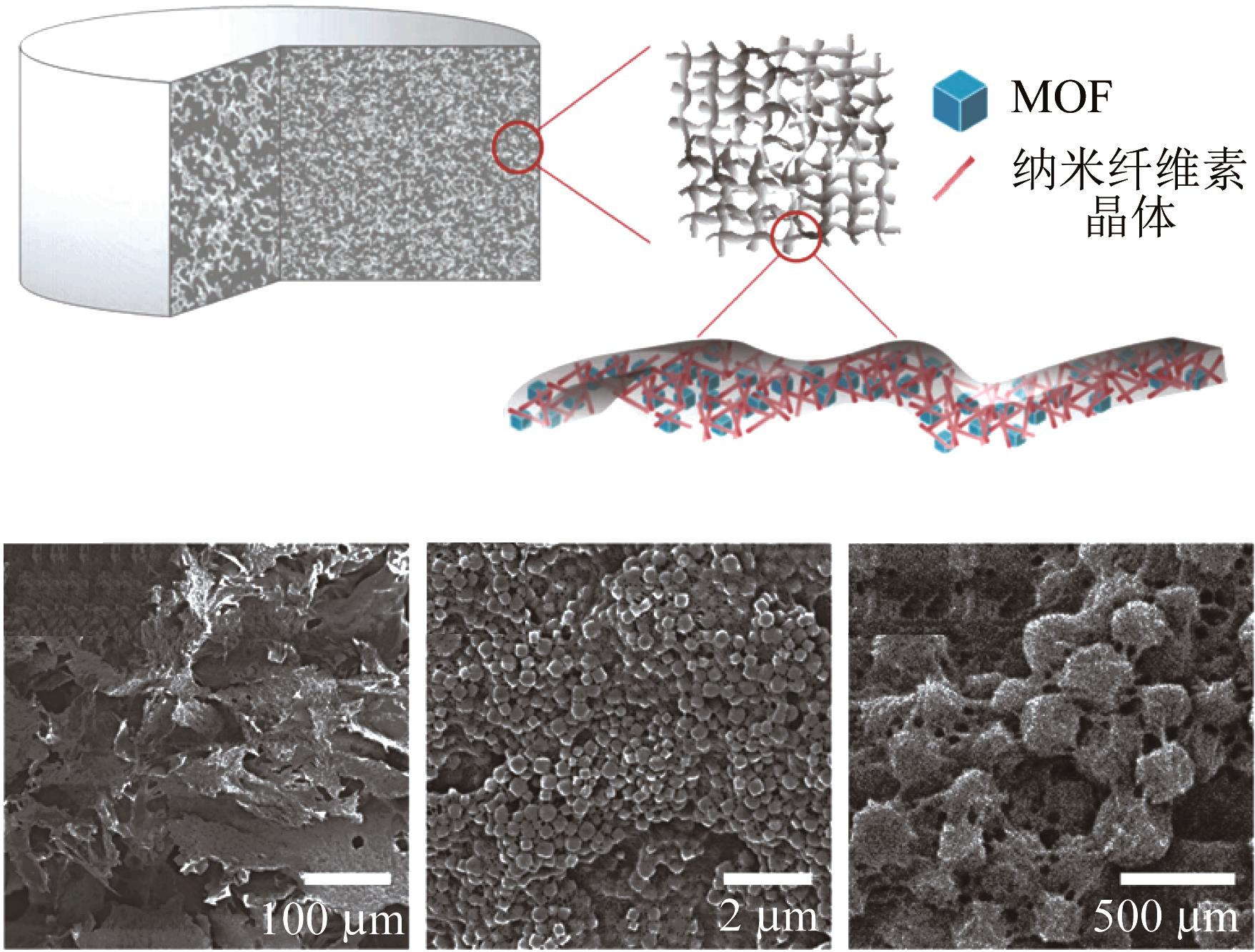

Figures/Tables 8

References 50

1	LANDRIGAN P J， FULLER R， ACOSTA N J R，et al. The lancet commission on pollution and health［J］. Lancet，2018，391（10119）：462-512. doi:10.1016/s0140-6736(17)32345-0
2	CAO Jiao， YANG Zhaohui， XIONG Weiping，et al. Ultrafine metal species confined in metal-organic frameworks：Fabrication，characterization and photocatalytic applications［J］. Coordination Chemistry Reviews，2021，439：213924. doi:10.1016/j.ccr.2021.213924
3	HEGDE R M， REGO R M， POTLA K M，et al. Bio-inspired materials for defluoridation of water：A review［J］. Chemosphere，2020，253：126657. doi:10.1016/j.chemosphere.2020.126657
4	LAI Yuxian， WANG Fei， ZHANG Yimei，et al. UiO-66 derived N-doped carbon nanoparticles coated by PANI for simultaneous adsorption and reduction of hexavalent chromium from waste water［J］. Chemical Engineering Journal，2019，378：122069. doi:10.1016/j.cej.2019.122069
5	PAN Zezhen， ZHU Xiaoming， SATPATHY A，et al. Cr（Ⅵ） adsorption on engineered iron oxide nanoparticles：Exploring complexation processes and water chemistry［J］. Environmental Science & Technology，2019，53（20）：11913-11921. doi:10.1021/acs.est.9b03796
6	WU Yihan， PANG Hongwei， LIU Yue，et al. Environmental remediation of heavy metal ions by novel-nanomaterials：A review［J］. Environmental Pollution，2019，246：608-620. doi:10.1016/j.envpol.2018.12.076
7	CHEN Yajie， BAI Xue， YE Zhengfang. Recent progress in heavy metal ion decontamination based on metal-organic frameworks［J］. Nanomaterials，2020，10（8）：1481. doi:10.3390/nano10081481
8	ROWSELL J L C， YAGHI O M. Metal-organic frameworks：A new class of porous materials［J］. Microporous and Mesoporous Materials，2004，73（1/2）：3-14. doi:10.1016/j.micromeso.2004.03.034
9	LI Xin， LIU Yuxin， WANG Jing，et al. Metal-organic frameworks based membranes for liquid separation［J］. Chemical Society Reviews，2017，46（23）：7124-7144. doi:10.1039/c7cs00575j
10	GU Jinzhong， WEN Min， CAI Yan，et al. Cobalt（Ⅱ） coordination polymers assembled from unexplored pyridine-carboxylic acids：Structural diversity and catalytic oxidation of alcohols［J］. Inorganic Chemistry，2019，58（9）：5875-5885. doi:10.1021/acs.inorgchem.9b00242
11	WEN Jia， FANG Ying， ZENG Guangming. Progress and prospect of adsorptive removal of heavy metal ions from aqueous solution using metal-organic frameworks：A review of studies from the last decade［J］. Chemosphere，2018，201：627-643. doi:10.1016/j.chemosphere.2018.03.047
12	GAO Sai， ZHANG Guozheng， WANG Yi，et al. MOFs derived magnetic porous carbon microspheres constructed by core-shell Ni@C with high-performance microwave absorption［J］. Journal of Materials Science & Technology，2021，88：56-65. doi:10.1016/j.jmst.2021.02.011
13	CHEN Xiangfeng， DING Ning， ZANG Hao，et al. Fe₃O₄@MOF core-shell magnetic microspheres for magnetic solid-phase extraction of polychlorinated biphenyls from environmental water samples［J］. Journal of Chromatography A，2013，1304：241-245. doi:10.1016/j.chroma.2013.06.053
14	WANG Dawei， GILLILAND S E， YI Xinbei，et al. Iron mesh-based metal organic framework filter for efficient arsenic removal［J］. Environmental Science & Technology，2018，52（7）：4275-4284. doi:10.1021/acs.est.7b06212
15	ATANGANA ETOGO C， HUANG Huawen， HONG Hu，et al. Metal-organic-frameworks-engaged formation of Co_0.85Se@C nanoboxes embedded in carbon nanofibers film for enhanced potassium-ion storage［J］. Energy Storage Materials，2020，24：167-176. doi:10.1016/j.ensm.2019.08.022
16	XIA Zhenghao， LI Jinyang， ZHANG Jinming，et al. Processing and valorization of cellulose，lignin and lignocellulose using ionic liquids［J］. Journal of Bioresources and Bioproducts，2020，5（2）：79-95. doi:10.1016/j.jobab.2020.04.001
17	MO Liuting， PANG Huiwen， TAN Yi，et al. 3D multi-wall perforated nanocellulose-based polyethylenimine aerogels for ultrahigh efficient and reversible removal of Cu（Ⅱ） ions from water［J］. Chemical Engineering Journal，2019，378：122157. doi:10.1016/j.cej.2019.122157
18	ZHU He， YANG Xuan， CRANSTON E D，et al. Flexible and porous nanocellulose aerogels with high loadings of metal-organic-framework particles for separations applications［J］. Advanced Materials，2016，28（35）：7652-7657. doi:10.1002/adma.201601351
19	JIA Meiying， YANG Zhaohui， XU Haiyin，et al. Integrating N and F Co-doped TiO₂ nanotubes with ZIF-8 as photoelectrode for enhanced photo-electrocatalytic degradation of sulfamethazine［J］. Chemical Engineering Journal，2020，388：124388. doi:10.1016/j.cej.2020.124388
20	INONU Z， KESKIN S， ERKEY C. An emerging family of hybrid nanomaterials：Metal-organic framework/aerogel composites［J］. ACS Applied Nano Materials，2018，1（11）：5959-5980. doi:10.1021/acsanm.8b01428
21	ZHANG Sufeng， ZHAO Mengke， LI Hao，et al. Facile in situ synthesis of ZIF-67/cellulose hybrid membrane for activating peroxymonosulfate to degrade organic contaminants［J］. Cellulose，2021，28（6）：3585-3598. doi:10.1007/s10570-021-03717-w
22	MAO Jiajun， GE Mingzheng， HUANG Jianying，et al. Constructing multifunctional MOF@rGO hydro-/aerogels by the self-assembly process for customized water remediation［J］. Journal of Materials Chemistry A，2017，5（23）：11873-11881. doi:10.1039/c7ta01343d
23	VALIZADEH B， NGUYEN T N， SMIT B，et al. Porous metal-organic framework@polymer beads for iodine capture and recovery using a gas-sparged column［J］. Advanced Functional Materials，2018，28（30）：1801596. doi:10.1002/adfm.201870211
24	LI Ting， ZHANG Weiming， ZHAI Shu，et al. Efficient removal of nickel（Ⅱ） from high salinity wastewater by a novel PAA/ZIF-8/PVDF hybrid ultrafiltration membrane［J］. Water Research，2018，143：87-98. doi:10.1016/j.watres.2018.06.031
25	LOHE M R， ROSE M， KASKEL S. Metal-organic framework（MOF） aerogels with high micro- and macroporosityelectronic supplementary information（ESI） available：Elemental analysis，magnetic measurements，thermogravimetric data，infrared and raman spectra，low pressure nitrogen［J］. Chemical Communications，2009：6056-6058. doi:10.1039/b910175f
26	NUZHDIN A L， SHALYGIN A S， ARTIUKHA E A，et al. HKUST-1 silica aerogel composites：Novel materials for the separation of saturated and unsaturated hydrocarbons by conventional liquid chromatography［J］. RSC Advances，2016，6（67）：62501-62507. doi:10.1039/c6ra06522h
27	SHALYGIN A S， NUZHDIN A L， BUKHTIYAROVA G A，et al. Preparation of HKUST-1@silica aerogel composite for continuous flow catalysis［J］. Journal of Sol-Gel Science and Technology，2017，84（3）：446-452. doi:10.1007/s10971-017-4455-3
28	HUANG Cong， CAI Bo， ZHANG Lihua，et al. Preparation of iron-based metal-organic framework@cellulose aerogel by in situ growth method and its application to dye adsorption［J］. Journal of Solid State Chemistry，2021，297：122030.
29	LIU Qun， XU Kun， HU Guangxu，et al. Underwater superelastic MOF/polyacrylamide/chitosan composite aerogel for efficient 2，4-dichlorophenoxyacetic acid adsorption［J］. Colloids and Surfaces A：Physicochemical and Engineering Aspects，2022，635：127970. doi:10.1016/j.colsurfa.2021.127970
30	MAHMOOD A， XIA Wei， MAHMOOD N，et al. Hierarchical heteroaggregation of binary metal-organic gels with tunable porosity and mixed valence metal sites for removal of dyes in water［J］. Scientific Reports，2015，5：10556. doi:10.1038/srep10556
31	ZHAO Xin， YUAN Lin， ZHANG Zengqi，et al. Synthetic methodology for the fabrication of porous porphyrin materials with metal-organic-polymer aerogels［J］. Inorganic Chemistry，2016，55（11）：5287-5296. doi:10.1021/acs.inorgchem.6b00274
32	ZHANG Bingxing， ZHANG Jianling， LIU Chengcheng，et al. High-internal-phase emulsions stabilized by metal-organic frameworks and derivation of ultralight metal-organic aerogels［J］. Scientific Reports，2016，6：21401. doi:10.1038/srep21401
33	LIU Qun， LI Shasha， YU Haihuan，et al. Covalently crosslinked zirconium-based metal-organic framework aerogel monolith with ultralow-density and highly efficient Pb（Ⅱ） removal［J］. Journal of Colloid and Interface Science，2020，561：211-219. doi:10.1016/j.jcis.2019.11.074
34	LEI Chao， GAO Junkuo， REN Wenjing，et al. Fabrication of metal-organic frameworks@cellulose aerogels composite materials for removal of heavy metal ions in water［J］. Carbohydrate Polymers，2019，205：35-41. doi:10.1016/j.carbpol.2018.10.029
35	BO Shaoguo， REN Wenjing， LEI Chao，et al. Flexible and porous cellulose aerogels/zeolitic imidazolate framework（ZIF-8） hybrids for adsorption removal of Cr（Ⅳ） from water［J］. Journal of Solid State Chemistry，2018，262：135-141. doi:10.1016/j.jssc.2018.02.022
36	MO Liuting， SHEN Yulin， TAN Yi，et al. Ultralight and shapeable nanocellulose/metal-organic framework aerogel with hierarchical cellular architecture for highly efficient adsorption of Cu（Ⅱ） ions［J］. International Journal of Biological Macromolecules，2021，193：1488-1498. doi:10.1016/j.ijbiomac.2021.10.212
37	WANG Zhongguo， SONG Lian， WANG Yaquan，et al. Lightweight UiO-66/cellulose aerogels constructed through self-crosslinking strategy for adsorption applications［J］. Chemical Engineering Journal，2019，371：138-144. doi:10.1016/j.cej.2019.04.022
38	ZHANG Wenkun， HUANG Ting， REN Yu，et al. Preparation of chitosan crosslinked with metal-organic framework（MOF-199）@ aminated graphene oxide aerogel for the adsorption of formaldehyde gas and methyl orange［J］. International Journal of Biological Macromolecules，2021，193：2243-2251. doi:10.1016/j.ijbiomac.2021.11.056
39	SARAJI M， SHAHVAR A. Metal-organic aerogel as a coating for solid-phase microextraction［J］. Analytica Chimica Acta，2017，973：51-58. doi:10.1016/j.aca.2017.04.029
40	CAO Yaoyao， XIAO Weihua， SHEN Guanghui，et al. Carbonization and ball milling on the enhancement of Pb（Ⅱ） adsorption by wheat straw：Competitive effects of ion exchange and precipitation［J］. Bioresource Technology，2019，273：70-76. doi:10.1016/j.biortech.2018.10.065
41	ZHITKOVICH A. Chromium in drinking water：Sources，metabolism，and cancer risks［J］. Chemical Research in Toxicology，2011，24（10）：1617-1629. doi:10.1021/tx200251t
42	JOBBY R，JHA P， YADAV A K，et al. Biosorption and biotransformation of hexavalent chromium〔Cr（Ⅵ）〕：A comprehensive review［J］. Chemosphere，2018，207：255-266. doi:10.1016/j.chemosphere.2018.05.050
43	DONG Haoran， DENG Junmin， XIE Yankai，et al. Stabilization of nanoscale zero-valent iron（nZVI） with modified biochar for Cr（Ⅵ） removal from aqueous solution［J］. Journal of Hazardous Materials，2017，332：79-86. doi:10.1016/j.jhazmat.2017.03.002
44	NAGHIPOUR D， TAGHAVI K， ASHOURNIA M，et al. A study of Cr（Ⅵ） and NH₄ ⁺ adsorption using greensand（glauconite） as a low-cost adsorbent from aqueous solutions［J］. Water and Environment Journal，2020，34（1）：45-56.
45	刘友勋. 染料的环境污染及其处理方法［J］. 中南论坛（综合版），2006，1（2）：4.
	LIU Youxun. Environmental pollution and treatment of dyes［J］. Central South Forum（Comprehensive Edition），2006，1（2）：4.
46	蒋志国，王连军，于文敦，等. 染料工业废水的治理方法［J］. 污染防治技术，2000，13（2）：107-109.
	JIANG Zhiguo， WANG Lianjun， YU Wendun，et al. An introduction of wastewater treatment for Chinese dyestuff industry［J］. Pollution Control Technology，2000，13（2）：107-109.
47	ZHU Luting， ZONG Lu， WU Xiaochen，et al. Shapeable fibrous aerogels of metal-organic-frameworks templated with nanocellulose for rapid and large-capacity adsorption［J］. ACS Nano，2018，12（5）：4462-4468. doi:10.1021/acsnano.8b00566
48	LI Chao， WANG Kuaibing， LI Jingze，et al. Recent progress in stimulus-responsive two-dimensional metal-organic frameworks［J］. ACS Materials Letters，2020，2（7）：779-797. doi:10.1021/acsmaterialslett.0c00148
49	LIU Qun， YU Haihuan， ZENG Fanming，et al. HKUST-1 modified ultrastability cellulose/chitosan composite aerogel for highly efficient removal of methylene blue［J］. Carbohydrate Polymers，2021，255：117402. doi:10.1016/j.carbpol.2020.117402
50	陈子樱. 金属有机框架/氧化石墨烯复合材料对稀土离子的选择性吸附研究［D］. 乌鲁木齐：新疆师范大学，2022.
	CHEN Ziying. Preparation of MOFs/graphene oxide composites for selective adsorption of rare earth ions［D］. Urumqi：Xinjiang Normal University，2022.

制备方法	优点	缺点

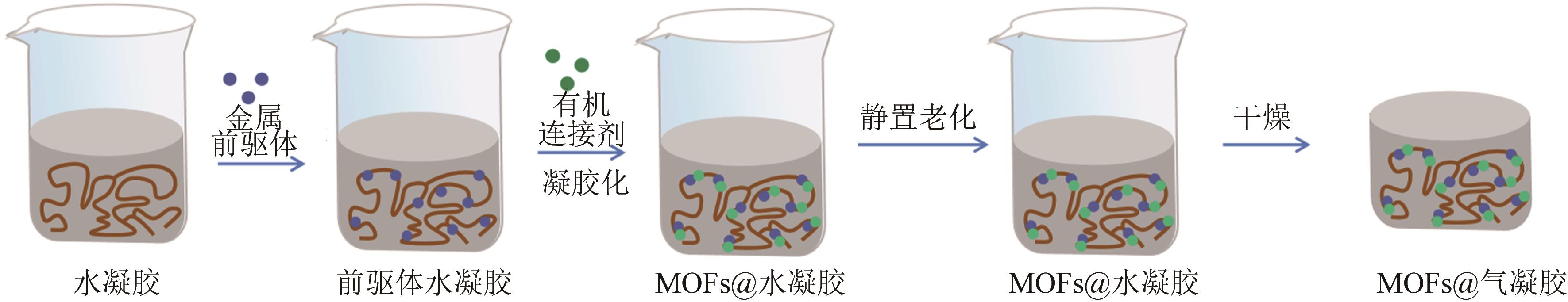

溶胶-凝胶法	合成的MOFs具有高度可控的分子结构组织；可构建MOFs@气凝胶的高阶结构；具有多功能性和可扩展性；产品纯度高	制备时间长；合成过程中气凝胶易产生收缩；参与反应的有机化合物可能有毒

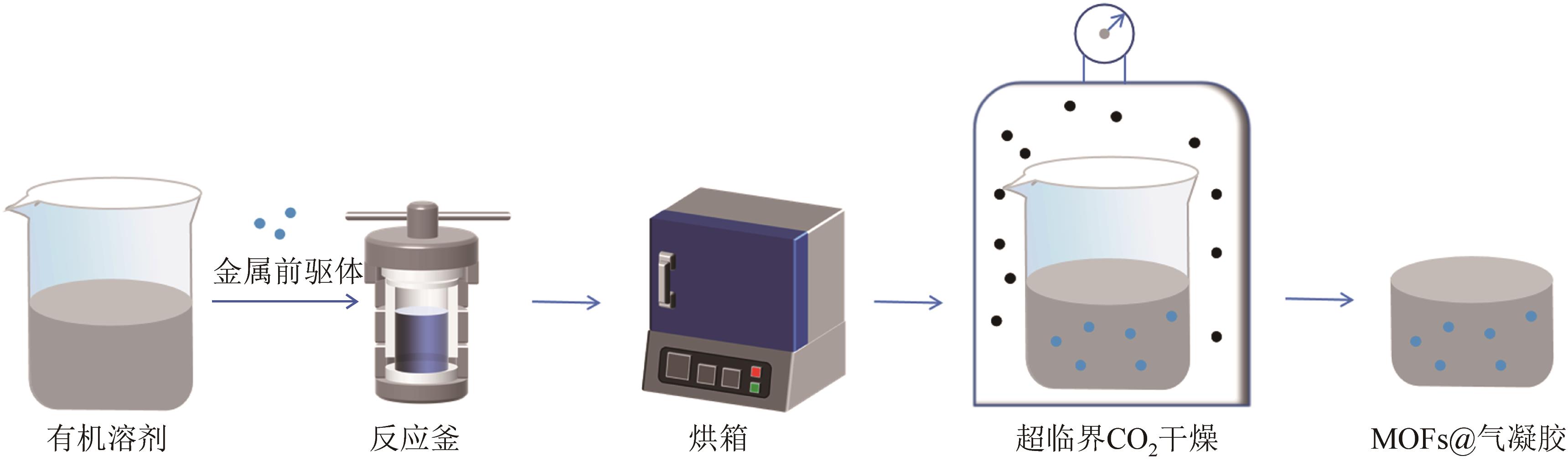

溶剂热法	有机溶剂的低沸点可使其在同等条件下达到比水热法更高的气压，更利于产物结晶；通过改变温度、压力以及反应时间可控制晶体的生长；兼具溶胶-凝胶法和水热法的优点	前驱体是非水溶液，对环境有一定危害，如N，N-二甲基甲酰胺（DMF）；需要溶剂在温度>沸点和压力>100 kPa下进行化学反应，因此比较耗能

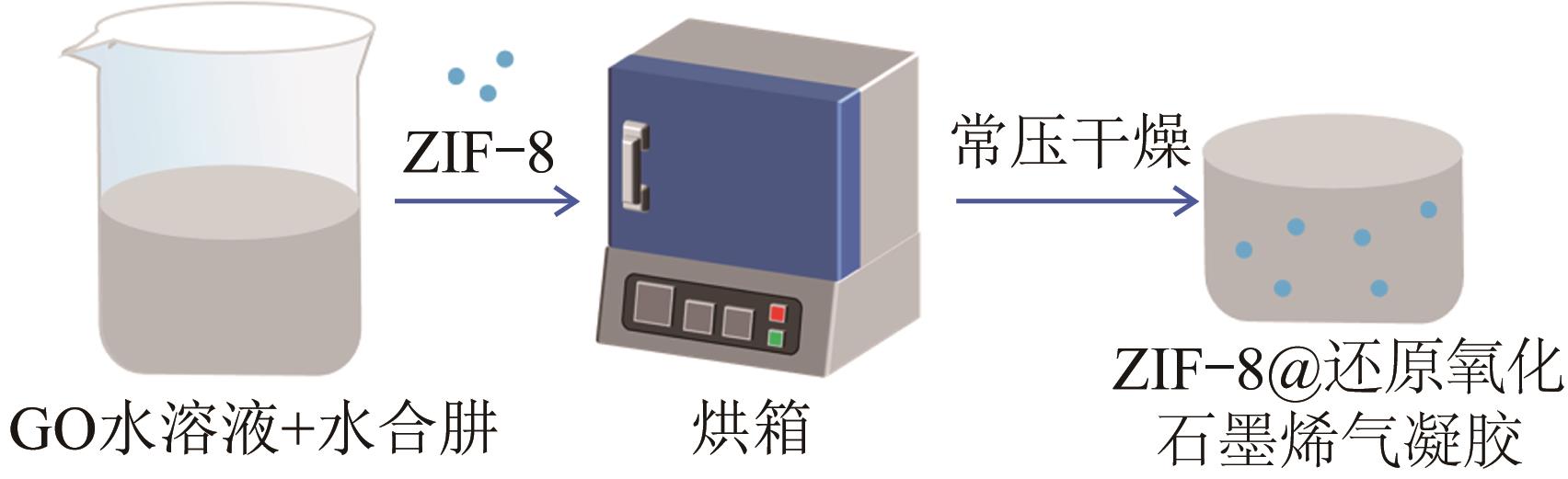

两步还原策略-逐层装配法	可避免使用第三方模板；可用常压干燥代替耗能的冷冻干燥；效率较高且节能	研究较少，报道文献仅有石墨烯基MOFs@气凝胶，且MOFs@气凝胶孔隙空间分布相对不均匀

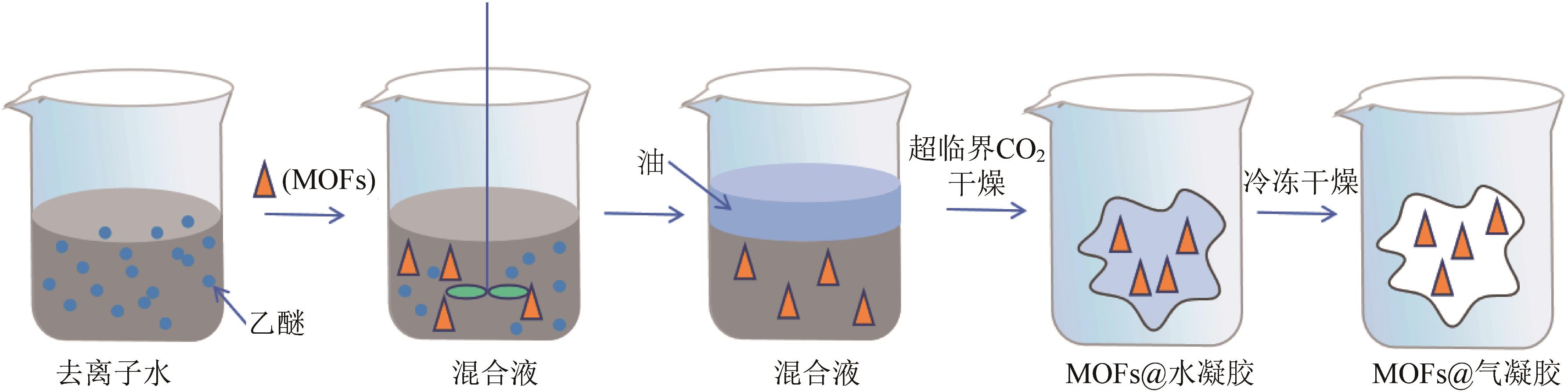

HIPEs法	采用间歇工艺可在常温下制备超轻气凝胶；通过改变溶剂组成、MOFs类型等可调节孔隙率和结构；不需洗涤或分离等复杂的后处理	连续HIPEs工艺在MOFs@气凝胶制备中未见报道；HIPEs介导的批处理工艺不适用于大规模制备

制备方法	优点	缺点
溶胶-凝胶法	合成的MOFs具有高度可控的分子结构组织；可构建MOFs@气凝胶的高阶结构；具有多功能性和可扩展性；产品纯度高	制备时间长；合成过程中气凝胶易产生收缩；参与反应的有机化合物可能有毒
溶剂热法	有机溶剂的低沸点可使其在同等条件下达到比水热法更高的气压，更利于产物结晶；通过改变温度、压力以及反应时间可控制晶体的生长；兼具溶胶-凝胶法和水热法的优点	前驱体是非水溶液，对环境有一定危害，如N，N-二甲基甲酰胺（DMF）；需要溶剂在温度>沸点和压力>100 kPa下进行化学反应，因此比较耗能
两步还原策略-逐层装配法	可避免使用第三方模板；可用常压干燥代替耗能的冷冻干燥；效率较高且节能	研究较少，报道文献仅有石墨烯基MOFs@气凝胶，且MOFs@气凝胶孔隙空间分布相对不均匀
HIPEs法	采用间歇工艺可在常温下制备超轻气凝胶；通过改变溶剂组成、MOFs类型等可调节孔隙率和结构；不需洗涤或分离等复杂的后处理	连续HIPEs工艺在MOFs@气凝胶制备中未见报道；HIPEs介导的批处理工艺不适用于大规模制备

MOFs@气凝胶吸附剂	污染物	主要吸附机理	文献来源
UNCAM	Pb²⁺	单层吸附、化学吸附以及N和Pb²⁺配位作用	〔33〕
UiO-66-NH₂@CA	Pb²⁺	—NH₂与Pb²⁺的配位作用	〔34〕
ZIF-8/rGA	Pb²⁺	—OH（带负电）和Pb²⁺的电荷吸附作用	〔22〕
ZIF-8@CA	Cr（Ⅵ）	化学吸附（N-吡啶基团分布密集）	〔35〕
UiO-66纤维素气凝胶	Cr（Ⅵ）	物理吸附（大孔易接近性和中孔毛细管效应）	〔18〕
MOFs-808-EDTA@TCNF	Cu²⁺	静电吸附作用	〔36〕

MOFs@气凝胶吸附剂	污染物	主要吸附机理	文献来源
UNCAM	Pb²⁺	单层吸附、化学吸附以及N和Pb²⁺配位作用	〔33〕
UiO-66-NH₂@CA	Pb²⁺	—NH₂与Pb²⁺的配位作用	〔34〕
ZIF-8/rGA	Pb²⁺	—OH（带负电）和Pb²⁺的电荷吸附作用	〔22〕
ZIF-8@CA	Cr（Ⅵ）	化学吸附（N-吡啶基团分布密集）	〔35〕
UiO-66纤维素气凝胶	Cr（Ⅵ）	物理吸附（大孔易接近性和中孔毛细管效应）	〔18〕
MOFs-808-EDTA@TCNF	Cu²⁺	静电吸附作用	〔36〕

MOFs@气凝胶吸附剂	污染物	主要吸附机理	文献来源
UIO-66/纤维素气凝胶	甲基橙（MO）	Zr—OH通过氢键与纤维素链上的羟基配位作用	〔37〕
NH₂-MIL-88（b）@CA和NH₂-MIL-101@CA	刚果红（CR）	氨基和磺酸阴离子的静电吸附作用	〔28〕
Cu₃（BTC）₂MOA	亚甲基蓝（MB）	静电吸附作用	〔32〕
MOFs-199@AFGO/CS	甲基橙（MO）	配位作用和静电吸附作用	〔38〕
铁基金属-有机气凝胶	氯苯	MOFs@气凝胶对苯二甲酸基团与氯苯芳香族环之间的π-π叠加作用	〔39〕
