花状镉掺杂ZnO的制备及其光催化降解盐酸四环素的研究

doi:10.19965/j.cnki.iwt.2022-0842

摘要/Abstract

关键词: 氧化锌, 镉掺杂, 光催化, 盐酸四环素

Key words: zinc oxide, cadmium?doped, photocatalytic, tetracycline hydrochloride

中图分类号:

X703.1

张化冰, 杜焱, 孙厚祥. 花状镉掺杂ZnO的制备及其光催化降解盐酸四环素的研究[J]. 工业水处理, 2023, 43(7): 120-127.

Huabing ZHANG, Yan DU, Houxiang SUN. Preparation of flower-like cadmium-doped ZnO and its photocatalytic degradation of tetracycline hydrochloride[J]. Industrial Water Treatment, 2023, 43(7): 120-127.

https://www.iwt.cn/CN/Y2023/V43/I7/120

图/表 13

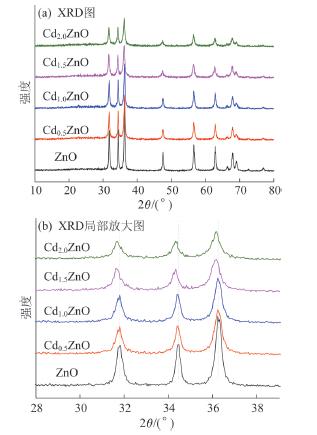

图1 ZnO和Cd-ZnO的XRD

Fig.1 XRD patterns of ZnO and Cd-ZnO

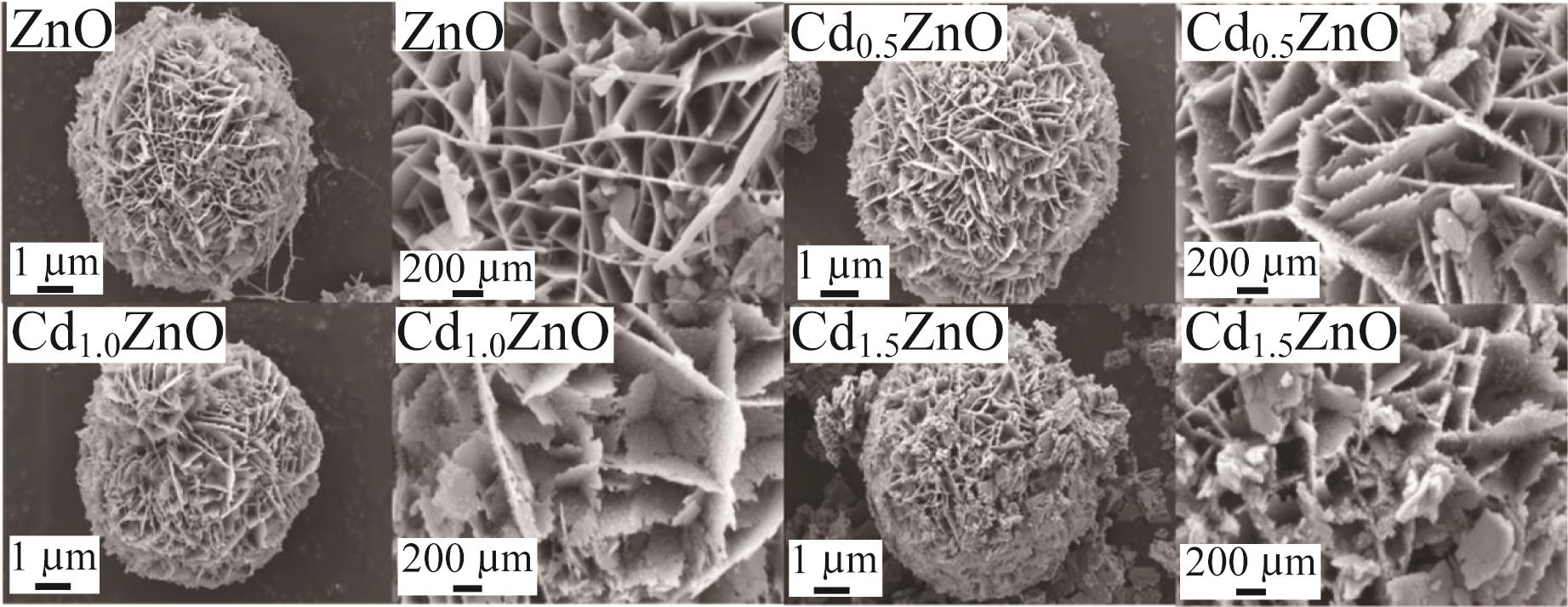

图2 ZnO与Cd-ZnO的SEM

Fig. 2 SEM images of ZnO and Cd-ZnO

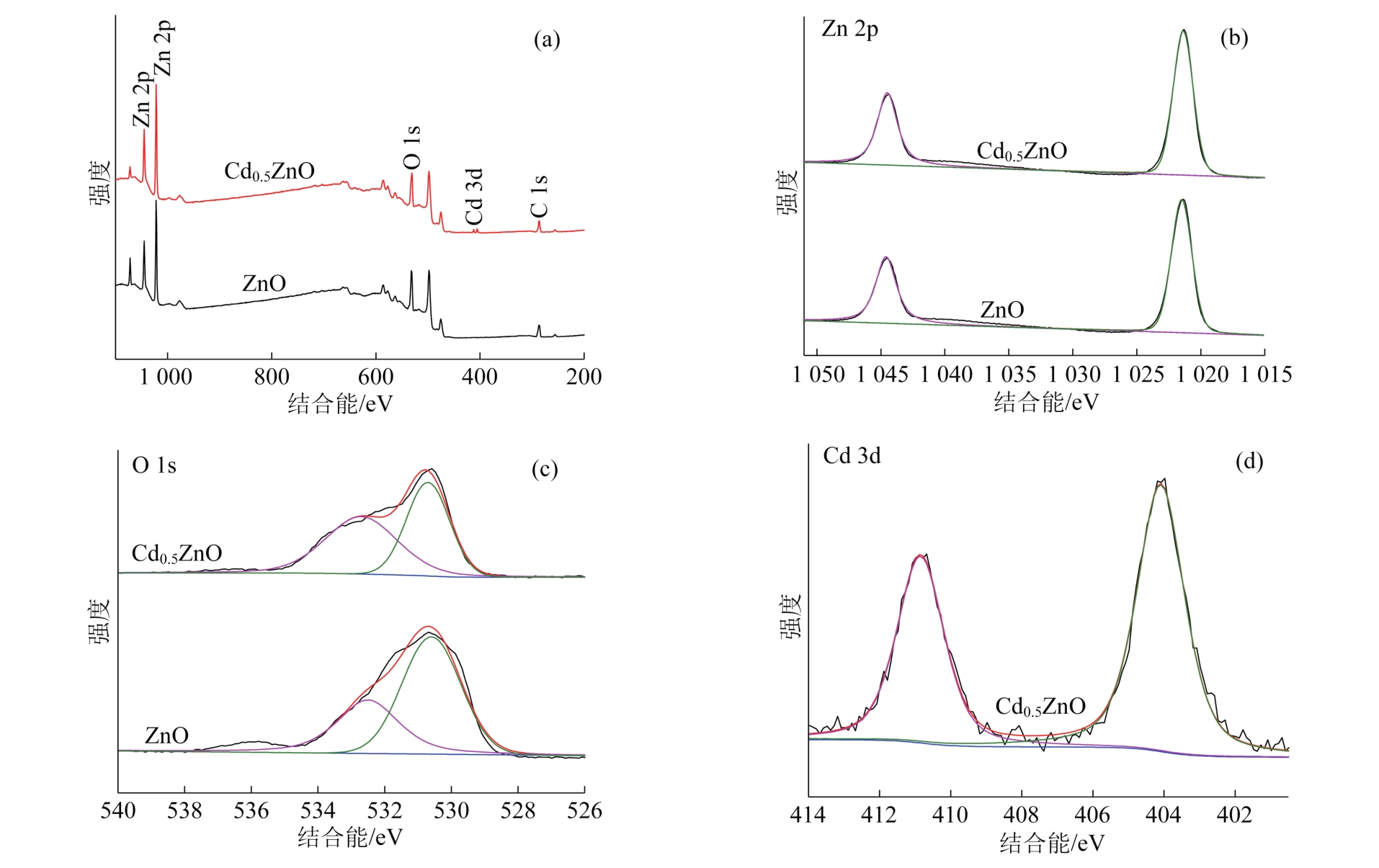

图3 ZnO和Cd_0.5ZnO的XPS

Fig.3 XPS spectra of ZnO and Cd_0.5ZnO

图4 ZnO和Cd_0.5ZnO的紫外可见漫反射表征

Fig. 4 UV-vis DRS spectra of ZnO and Cd_0.5ZnO

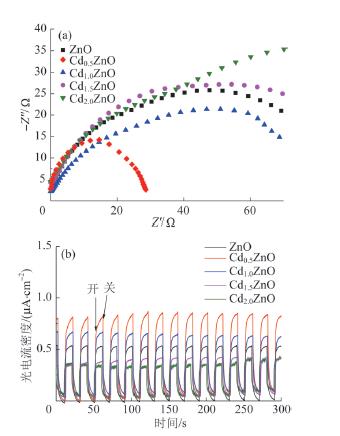

图5 ZnO和Cd-ZnO的阻抗（a）和光电流（b）

Fig.5 Electrochemical impedance spectroscopy （a） and photocurrent response （b） of ZnO and Cd-ZnO

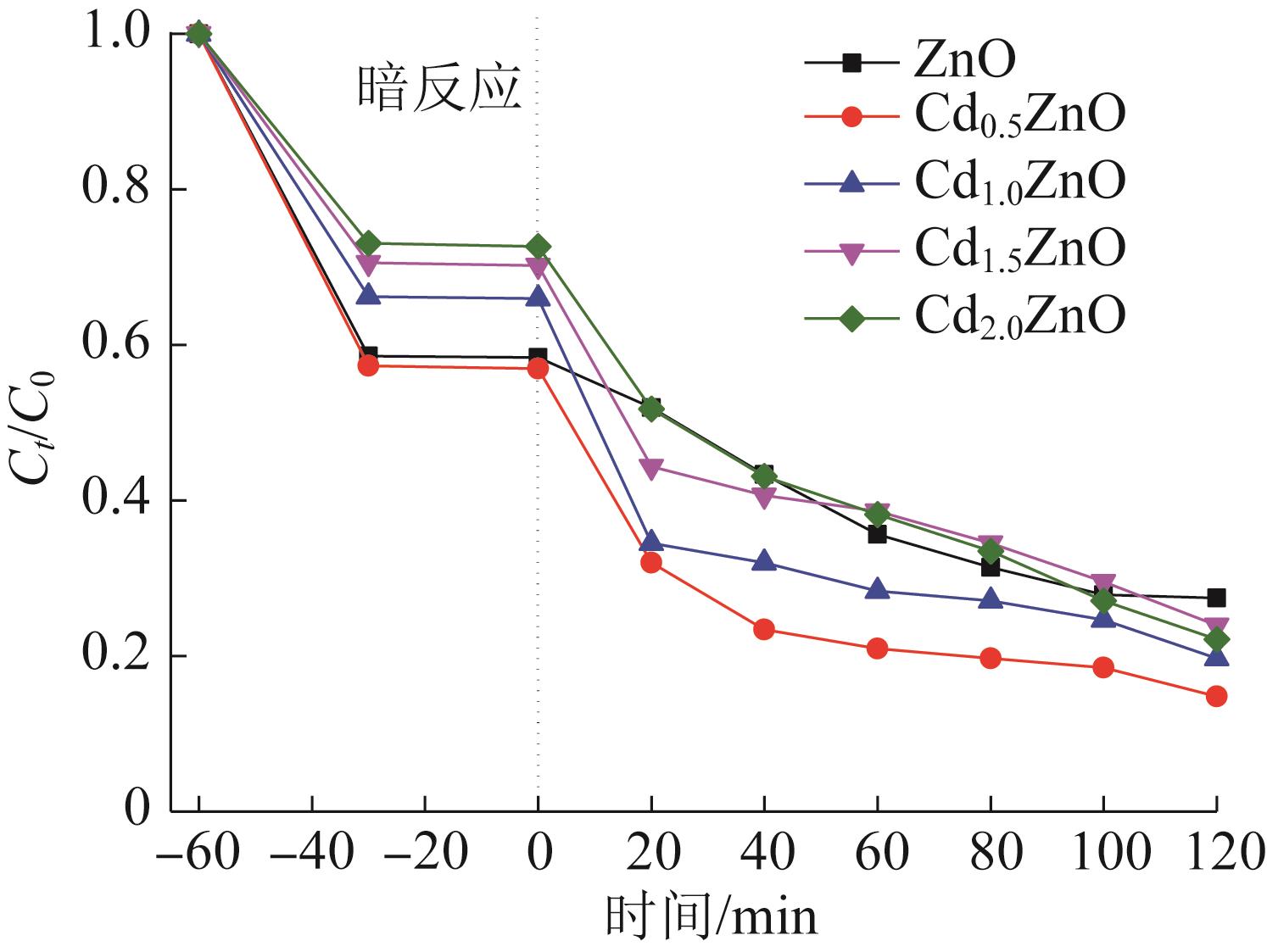

图6 Cd掺杂量对Cd-ZnO光催化降解TC效率的影响

Fig. 6 Effect of Cd doping amount on the photocatalytic degradation efficiency of TC by Cd-ZnO

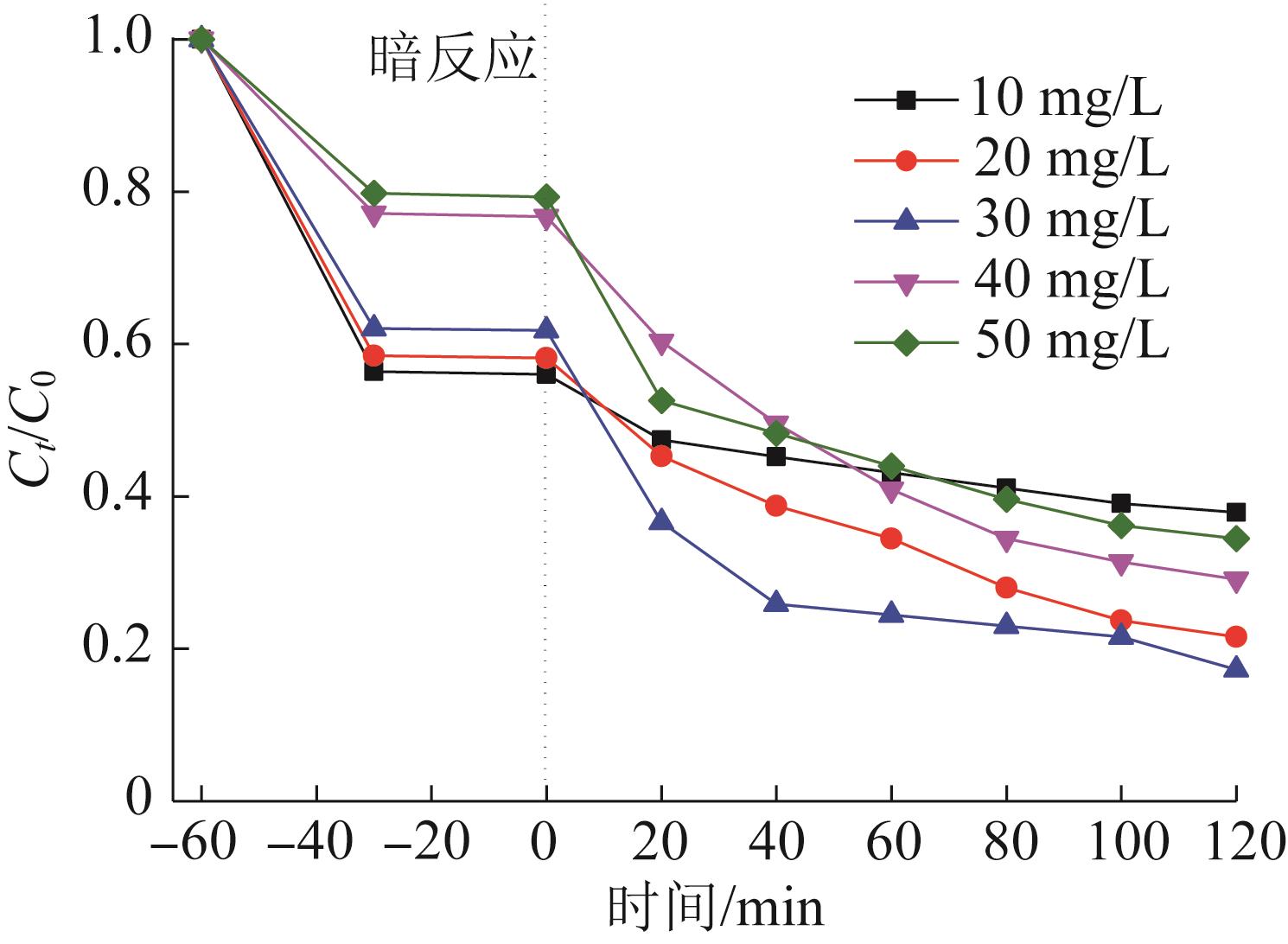

图7 TC初始质量浓度对Cd_0.5ZnO光催化降解TC效率的影响

Fig. 7 Effect of initial mass concentration of TC on the photocatalytic degradation efficiency of TC by Cd_0.5ZnO

图8 溶液初始pH对Cd_0.5ZnO光催化降解TC效率的影响

Fig. 8 Effect of initial pH of solution on the photocatalytic degradation efficiency of TC by Cd_0.5ZnO

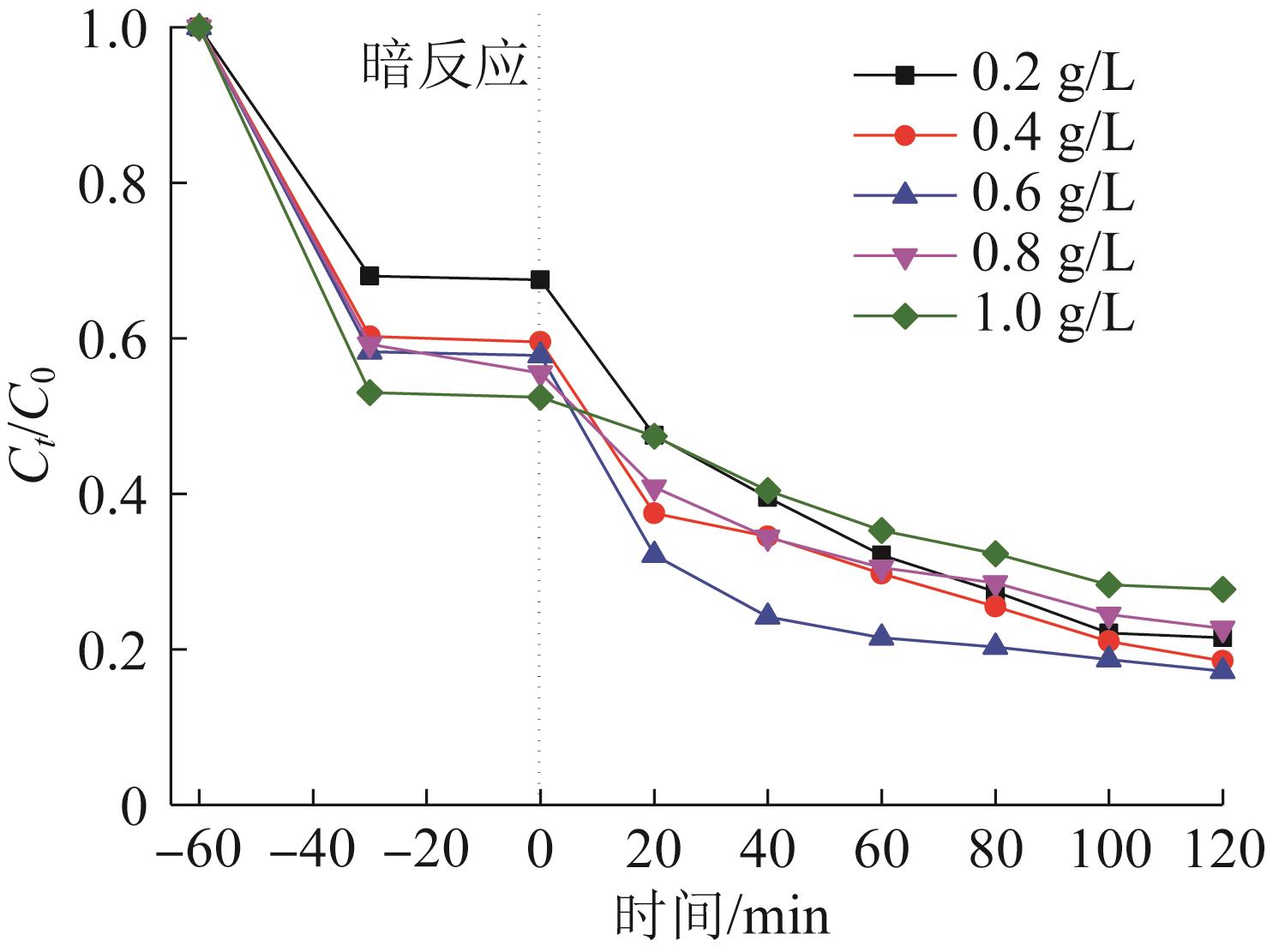

图9 Cd_0.5ZnO投加量对Cd_0.5ZnO光催化降解TC效率的影响

Fig. 9 Effect of Cd_0.5ZnO dosage on the photocatalytic degradation efficiency of TC by Cd_0.5ZnO

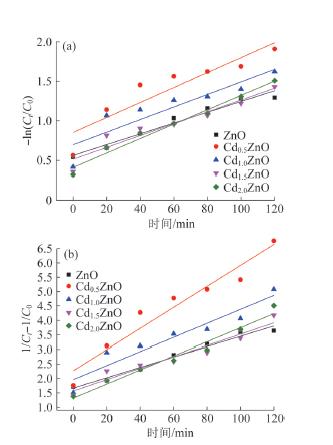

图10 不同催化剂光催化降解TC的准一级（a）和准二级动力学拟合（b）曲线

Fig.10 Quasi first-order kinetics （a） and quasi second-order kinetics fitting curves （b） of TC photocatalytic degradation by catalysts

表1 动力学拟合参数

Table 1 Dynamic fitting parameters

催化剂	TC去除率/%	准一级动力学		准二级动力学
催化剂	TC去除率/%	R ₁ ²	k ₁/min^-1	R ₂ ²	k ₂/（L·mol^-1·min^-1）
ZnO	72.5	0.961	0.006 83	0.975	0.017 8
Cd_0.5ZnO	85.3	0.818	0.009 50	0.927	0.036 5
Cd_1.0ZnO	80.3	0.785	0.007 97	0.893	0.024 2
Cd_1.5ZnO	76.1	0.895	0.007 51	0.925	0.019 6
Cd_2.0ZnO	77.8	0.975	0.009 12	0.964	0.024 3

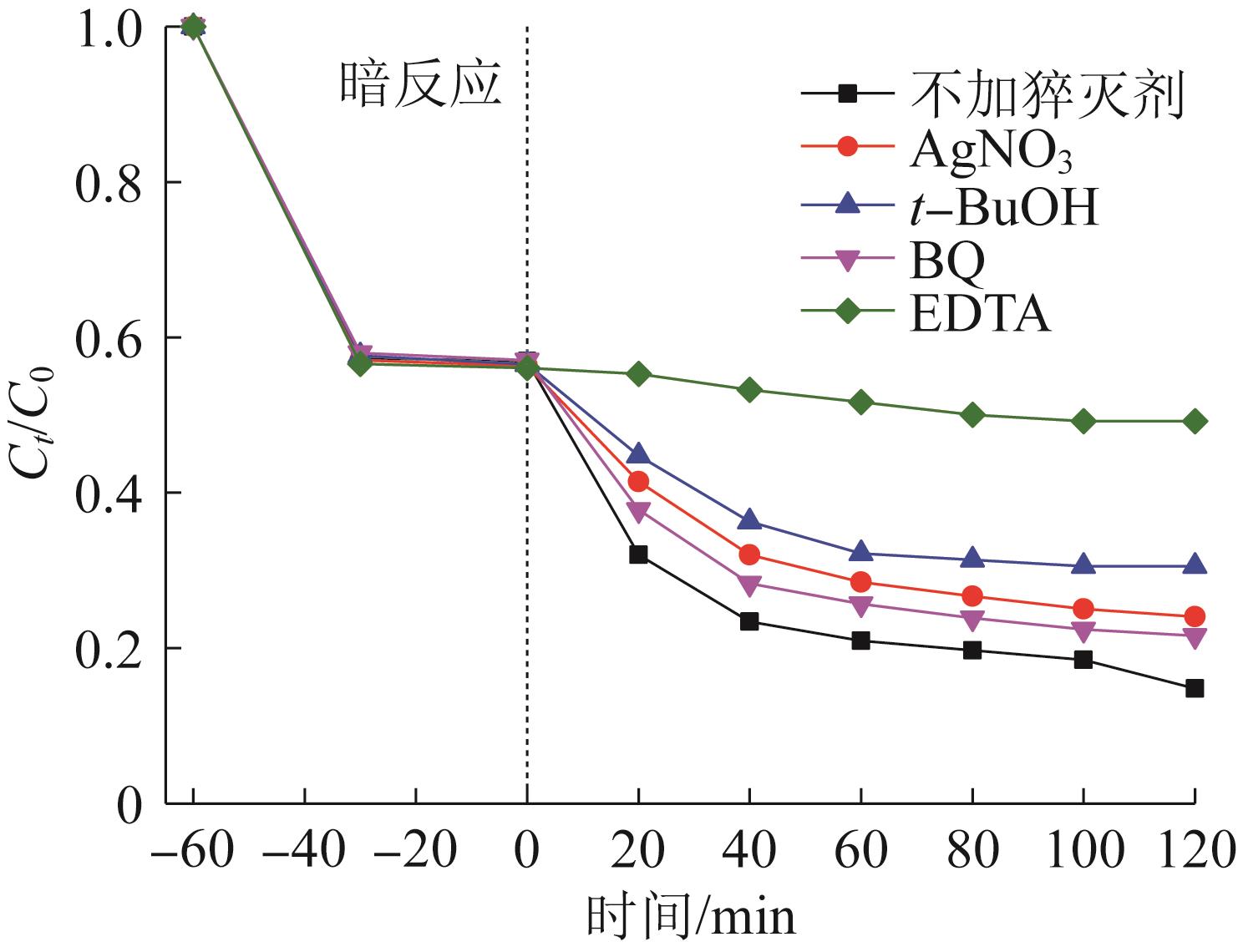

图11 不同猝灭剂对催化剂Cd_0.5ZnO降解TC的影响

Fig. 11 Effect of different scavengers on TC degradation by Cd_0.5ZnO

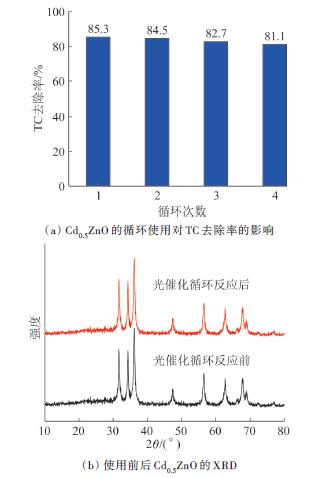

图12 循环实验中Cd_0.5ZnO的稳定性

Fig.12 Cd_0.5ZnO stability in cycle experiment

参考文献 24

1	REN Liping， ZHOU Wei， SUN Bojing，et al. Defects-engineering of magnetic γ-Fe₂O₃ ultrathin nanosheets/mesoporous black TiO₂ hollow sphere heterojunctions for efficient charge separation and the solar-driven photocatalytic mechanism of tetracycline degradation［J］. Applied Catalysis B：Environmental，2019，240：319-328. doi:10.1016/j.apcatb.2018.08.033
2	WU Xiaolu， FU Min， LU Peng，et al. Unique electronic structure of Mg/O co-decorated amorphous carbon nitride enhances the photocatalytic tetracycline hydrochloride degradation［J］. Chinese Journal of Catalysis，2019，40（5）：776-785. doi:10.1016/s1872-2067(19)63300-0
3	XU Longyao， ZHANG He， XIONG Ping，et al. Occurrence，fate，and risk assessment of typical tetracycline antibiotics in the aquatic environment：A review［J］. Science of the Total Environment，2021，753：141975. doi:10.1016/j.scitotenv.2020.141975
4	WANG Qi， ZHANG Wenming， HU Xiaoru，et al. Hollow spherical WO₃/TiO₂ heterojunction for enhancing photocatalytic performance in visible-light［J］. Journal of Water Process Engineering，2021，40：101943. doi:10.1016/j.jwpe.2021.101943
5	牛凯莉，孙冰，刘宇，等. 钨酸铋光催化剂在盐酸四环素废水处理中的应用研究进展［J］. 工业水处理，2021，41（11）：9-15.
	NIU Kaili， SUN Bing， LIU Yu，et al. Research progress of bismuth tungstate photocatalyst application in tetracycline wastewater treatment［J］. Industrial Water Treatment，2021，41（11）：9-15.
6	ZAMBRANO J， GARCÍA-ENCINA P A， JIMÉNEZ J J，et al. Photolytic and photocatalytic removal of a mixture of four veterinary antibiotics［J］. Journal of Water Process Engineering，2022，48：102841. doi:10.1016/j.jwpe.2022.102841
7	CHEN Fang， MA Tianyi， ZHANG Tierui，et al. Atomic-level charge separation strategies in semiconductor-based photocatalysts［J］. Advanced Materials（Deerfield Beach，Fla.），2021，33（10）：e2005256. doi:10.1002/adma.202005256
8	WANG Chuya， ZHANG Xing， QIU Haibin，et al. Bi₂₄O₃₁Br₁₀ nanosheets with controllable thickness for visible-light-driven catalytic degradation of tetracycline hydrochloride［J］. Applied Catalysis B：Environmental，2017，205：615-623. doi:10.1016/j.apcatb.2017.01.015
9	SONG Chuanfu， CHEN Kunyuan， CHEN Mingxin，et al. Sequential combined adsorption and solid-phase photocatalysis to remove aqueous organic pollutants by H₃PO₄-modified TiO₂ nanoparticles anchored on biochar［J］. Journal of Water Process Engineering，2022，45：102467. doi:10.1016/j.jwpe.2021.102467
10	况怡，李军，金央，等. 液相合成纳米氧化锌及其光催化性能探讨［J］. 无机盐工业，2019，51（9）：40-44. doi:10.11962/1006-4990.2018-0597
	KUANG Yi， LI Jun， JIN Yang，et al. Synthesis of nano-sized zinc oxide in liquid phase and its photocatalytic properties［J］. Inorganic Chemicals Industry，2019，51（9）：40-44. doi:10.11962/1006-4990.2018-0597
11	MOHAMED R M， MCKINNEY D， KADI M W，et al. Cobalt/zinc oxide hollow spheres：Visible light nanophotocatalysts［J］. Ceramics International，2016，42（2）：2299-2305. doi:10.1016/j.ceramint.2015.10.024
12	GHODERAO K P， JAMBLE S N， KALE R B. Hydrothermally synthesized Cd-doped ZnO nanostructures with efficient sunlight-driven photocatalytic and antibacterial activity［J］. Journal of Materials Science：Materials in Electronics，2019，30（12）：11208-11219. doi:10.1007/s10854-019-01466-y
13	LOU Tingfei， SONG Shizhu， GAO Xiaohong，et al. Sub-20 nm anatase TiO₂ anchored on hollow carbon spheres for enhanced photocatalytic degradation of reactive red 195［J］. Journal of Colloid and Interface Science，2022，617：663-672. doi:10.1016/j.jcis.2022.03.049
14	杜鸿延，魏志鹏，孙丽娟，等. 与掺杂浓度相关的ZnS∶Mn纳米粒子的发光性质［J］. 中国光学，2013，6（1）：111-116. doi:10.3788/co.20130601.0111
	DU Hongyan， WEI Zhipeng， SUN Lijuan，et al. Luminescent properties of ZnS∶Mn nanoparticles dependent on doping concentration［J］. Chinese Optics，2013，6（1）：111-116. doi:10.3788/co.20130601.0111
15	LI Heping， LIU Jianxing， WANG Chao，et al. Oxygen vacancies-enriched and porous hierarchical structures of ZnO microspheres with improved photocatalytic performance［J］. Vacuum，2022，199：110891. doi:10.1016/j.vacuum.2022.110891
16	GAO Xueyou， YANG Jingren， ZENG Deqian，et al. Two-dimensional nickel nanosheets coupled with Zn_0.5Cd_0.5S nanocrystals for highly improved visible-light photocatalytic H₂production［J］. Journal of Alloys and Compounds，2021，871：159460-159468. doi:10.1016/j.jallcom.2021.159460
17	吉列凤，王丹军，郭莉，等. 钆、镉共掺纳米TiO₂光催化剂的合成及其光催化性能研究［J］. 延安大学学报（自然科学版），2010，29（2）：71-75.
	JI Liefeng， WANG Danjun， GUO Li，et al. Synthesis of Gd-Cd co-doped nano TiO₂ photocatalyst and its photocatalytic activity［J］. Journal of Yanan University（Natural Science Edition），2010，29（2）：71-75.
18	LIANG Qinghua， LIU Xiaojuan， SHAO Binbin，et al. Construction of fish-scale tubular carbon nitride-based heterojunction with boosting charge separation in photocatalytic tetracycline degradation and H₂O₂ production［J］. Chemical Engineering Journal，2021，426：130831. doi:10.1016/j.cej.2021.130831
19	迟聪聪，屈盼盼，任超男，等. SiO₂@Ag@SiO₂@TiO₂核壳结构的制备及其光催化降解性能［J］. 无机材料学报，2022，37（7）：750-756. doi:10.15541/jim20210685
	CHI Congcong， QU Panpan， REN Chaonan，et al. Preparation of SiO₂@Ag@SiO₂@TiO₂ core-shell structure and its photocatalytic degradation property［J］. Journal of Inorganic Materials，2022，37（7）：750-756. doi:10.15541/jim20210685
20	MURILLO-SIERRA J C， HERNÁNDEZ-RAMÍREZ A， ZHAO Zongyan，et al. Construction of direct Z-scheme WO₃/ZnS heterojunction to enhance the photocatalytic degradation of tetracycline antibiotic［J］. Journal of Environmental Chemical Engineering，2021，9（2）：105111. doi:10.1016/j.jece.2021.105111
21	郝英东，刘双，孙楠楠，等. Fe（Ⅲ）O _x /ZnO催化剂的制备及其光催化CH₄氧化性能［J］. 燃料化学学报，2022，50（9）：1160-1166. doi:10.1016/s1872-5813(22)60016-1
	HAO Yingdong， LIU Shuang， SUN Nannan，et al. Photocatalytic oxidation of CH₄ to oxygenates on Fe（Ⅲ）O _x /ZnO［J］. Journal of Fuel Chemistry and Technology，2022，50（9）：1160-1166. doi:10.1016/s1872-5813(22)60016-1
22	LI Zhonghua， PAN Xiaoyang， YI Zhiguo. Photocatalytic oxidation of methane over CuO-decorated ZnO nanocatalysts［J］. Journal of Materials Chemistry A，2019，7（2）：469-475. doi:10.1039/c8ta09592b
23	JIAO Shaojun， ZHENG Shourong， YIN Daqiang，et al. Aqueous photolysis of tetracycline and toxicity of photolytic products to luminescent bacteria［J］. Chemosphere，2008，73（3）：377-382. doi:10.1016/j.chemosphere.2008.05.042
24	王丽娟，王汉铮，蔡俊，等. 花簇状纳米氧化锌制备及光催化降解亚甲基蓝研究［J］. 工业水处理，2021，41（5）：92-98. doi:10.11894/iwt.2020-0706
	WANG Lijuan， WANG Hanzheng， CAI Jun，et al. Preparation of flower cluster nano zinc oxide and photocatalytic degradation of methylene blue［J］. Industrial Water Treatment，2021，41（5）：92-98. doi:10.11894/iwt.2020-0706
