磁性催化剂制备及其在臭氧催化氧化+磁分离工艺中的研究

doi:10.19965/j.cnki.iwt.2022-1039

摘要/Abstract

摘要：

以粉末活性炭（PAC）为载体，通过改进一种简易、可大批量生产的方法，制备出新型磁性催化剂（Y _x Fe_3- _x O₄/PAC）。采用SEM、XRD、BET、FT-IR、VSM等表征方法对新制备的磁性催化剂进行分析，结果显示，该类磁性催化剂具有微小颗粒状、质量轻、负载过渡金属元素均匀、比表面积大（624.33 m²/g）、介孔结构（平均孔径为3.20 nm）、富含表面羟基基团以及超顺磁性易于磁回收（饱和磁化强度为13.26 emu/g）等特点。通过研究臭氧催化氧化结合磁分离工艺去除亚甲基蓝（MB）效果实验发现，当x=0.3时，磁性催化剂（Y_0.3Fe_2.7O₄/PAC）具有最佳的吸附、催化氧化效果，且重复性和稳定性好；当重复使用5次后，其MB吸附去除率稳定在37.9%，催化氧化去除速率约是单独臭氧氧化的1.7倍；同时，当外加磁场强度大于0.2 T时，磁性催化剂回收率可大于98%，利用超磁分离设备即可将其回收。

关键词: 磁性催化剂, 流化床反应器, 臭氧催化氧化, 磁分离

Abstract:

In this paper，a new type of magnetic catalyst（Y _x Fe_3- _x O₄/PAC） was prepared by improving a simple and mass production method based on PAC. SEM，XRD，BET，FT-IR，VSM and other characterization methods were used to analyze the newly prepared magnetic catalyst. The results showed that the magnetic catalyst had the characteristics of small，granular，light weight，uniform load of transition metal elements，large specific surface area（624.33 m²/g），mesoporous structure（average pore size 3.20 nm），rich in surface hydroxyl groups，and easy magnetic recovery（saturation magnetization 13.26 emu/g）.By investigating the removal effect of MB by ozone catalytic oxidation combined with magnetic separation process，it was found that when x=0.3，the magnetic catalyst（Y_0.3Fe_2.7O₄/PAC） had the best adsorption and catalytic oxidation effect，and had good repeatability and stability. When the magnetic catalyst was repeated for 5 times，the MB adsorption removal rate was stable at 37.9%，and the catalytic oxidation removal rate was about 1.7 times that of ozonation alone. At the same time，when the applied magnetic field strength was greater than 0.2 T，the recovery rate of the magnetic catalyst could be more than 98%，which could be recovered by using the super-magnetic separation equipment.

Key words: magnetic catalyst, fluidized bed reactor, ozone catalytic oxidation, magnetic separation

中图分类号:

X703.1

于金旗, 孙磊, 黄光华, 田彩星, 张鹤清, 佟庆远. 磁性催化剂制备及其在臭氧催化氧化+磁分离工艺中的研究[J]. 工业水处理, 2023, 43(9): 110-118.

Jinqi YU, Lei SUN, Guanghua HUANG, Caixing TIAN, Heqing ZHANG, Qingyuan TONG. Preparation of magnetic catalyst and its application in ozone catalytic oxidation combined with magnetic separation process[J]. Industrial Water Treatment, 2023, 43(9): 110-118.

https://www.iwt.cn/CN/Y2023/V43/I9/110

图/表 14

图1 实验装置

Fig. 1 Schematic diagram of experimental setup

图2 PAC（a）、Y_0.1Fe_2.9O₄（b）、Y_0.1Fe_2.9O₄/PAC（c）的SEM和Y_0.1Fe_2.9O₄/PAC实物图（d）

Fig. 2 SEM images of PAC（a），Y_0.1Fe_2.9O₄（b），Y_0.1Fe_2.9O₄/PAC（c） catalysts and the photograph of Y_0.1Fe_2.9O₄/PAC catalysts（d）

图3 Y_0.1Fe_2.9O₄/PAC的Mapping图谱

Fig. 3 Mapping images of Y_0.1Fe_2.9O₄/PAC

图4 PAC、Y_0.1Fe_2.9O₄和Y_0.1Fe_2.9O₄/PAC的XRD

Fig. 4 XRD patterns of PAC，Y_0.1Fe_2.9O₄ and Y_0.1Fe_2.9O₄/PAC catalysts

图5 不同催化材料的N₂吸附-脱附等温线和孔径分布曲线

Fig. 5 N₂ adsorption-desorption isotherms and pore size distribution curves of the different catalysis

表1 3种材料的结构性质

Table 1 Textural characteristics of three materials

催化剂名称	比表面积/（m²·g^-1）	平均孔径/nm	孔体积/（cm³·g^-1）
PAC	745.56	2.86	0.532
Y_0.1Fe_2.9O₄	178.34	5.78	0.258
Y_0.1Fe_2.9O₄/PAC	624.33	3.20	0.499

图6 PAC和负载磁性物质PAC的FT-IR

Fig. 6 The FT-IR spectrum of the four heterogeneous catalysts

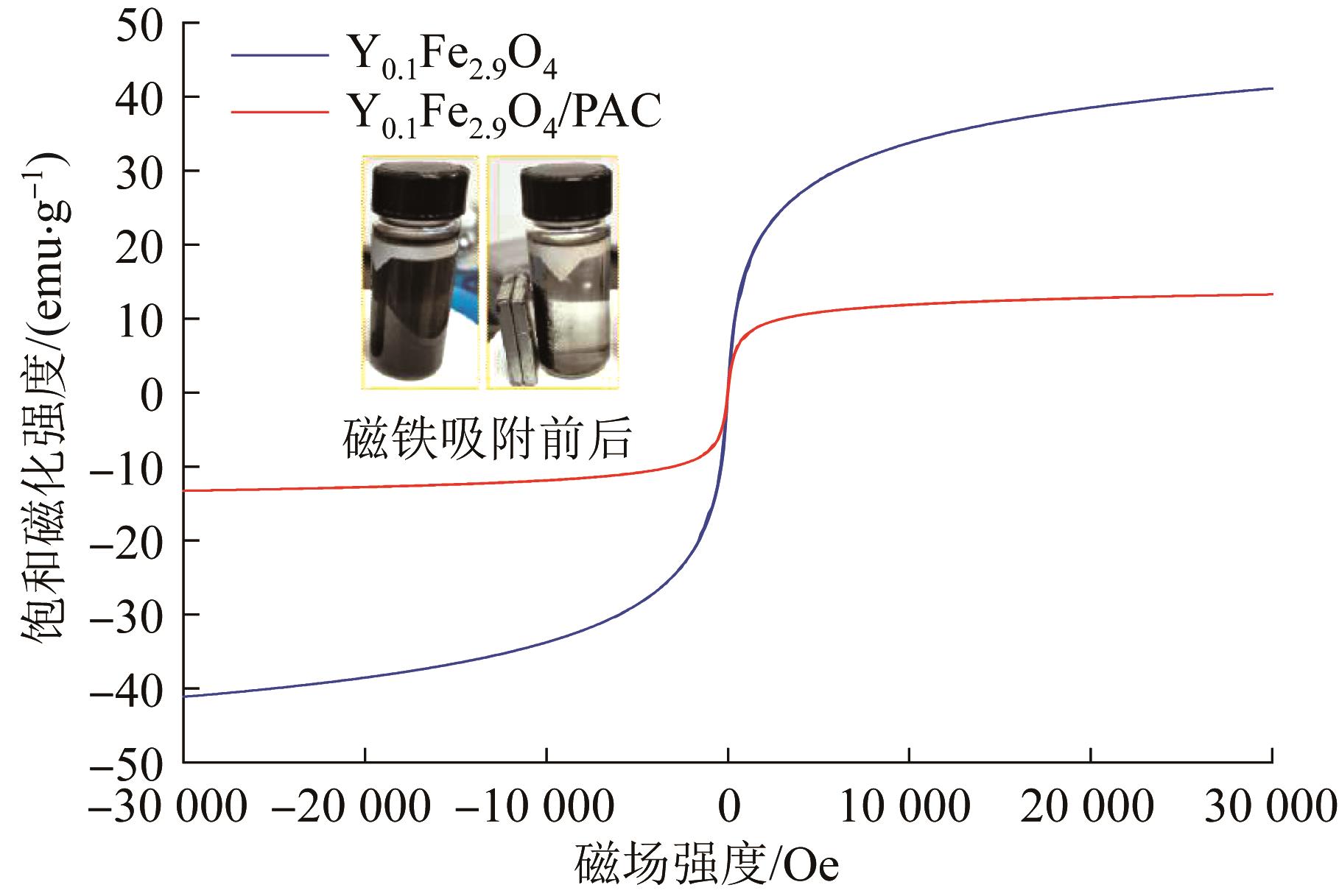

图7 用振动样品磁强计作的磁化曲线

Fig. 7 Magnetization curves obtained by VSM

图8 不同磁性催化剂的吸附去除率和吸附量

Fig. 8 Adsorption removal rate and adsorption capacity of different magnetic catalysts

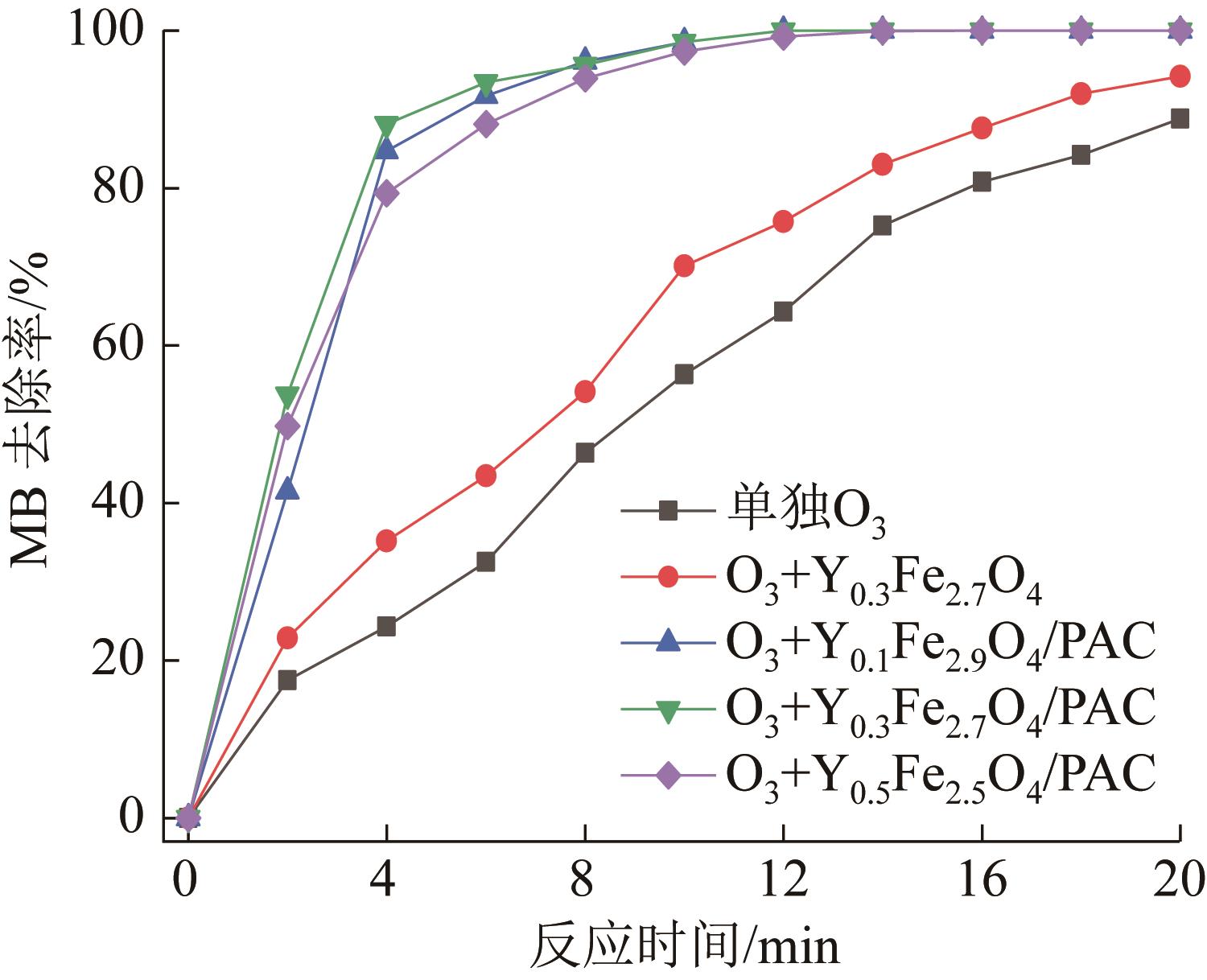

图9 不同磁性催化剂催化臭氧氧化的MB去除率

Fig. 9 MB removal rate of ozonation catalyzed by different magnetic catalysts

图10 反应结束后水中臭氧残留质量浓度

Fig. 10 After the reaction，the residual ozone concentration in the water

图11 不同磁性催化剂金属离子渗出浓度

Fig. 11 Metal ion exudation concentrations of different magnetic supported ozone catalysts

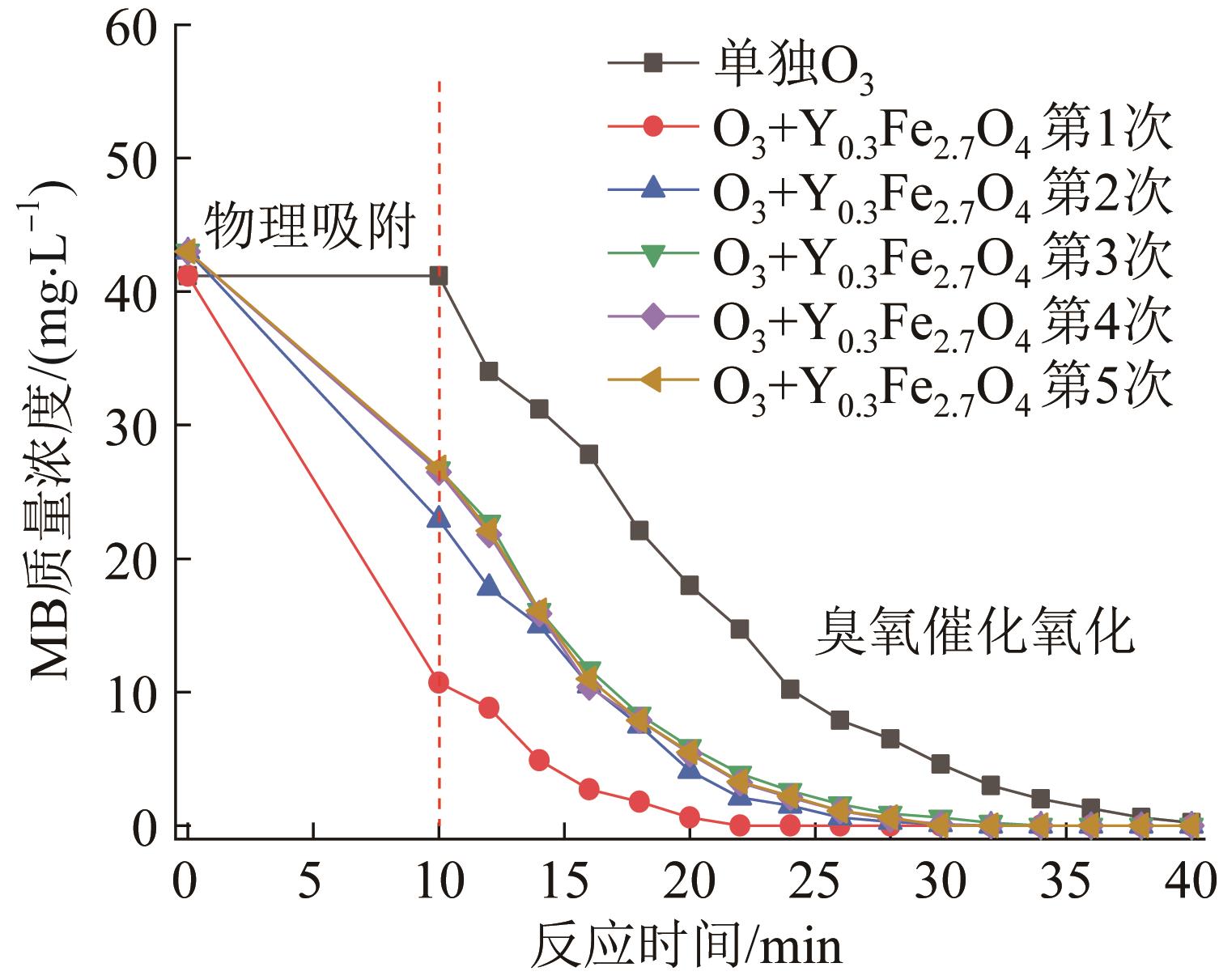

图12 磁性催化剂（Y_0.3Fe_2.7O₄/PAC）的重复利用效果

Fig. 12 Reuse effect of magnetic catalyst（Y_0.3Fe_2.7O₄/PAC）

图13 不同磁场强度下的磁性催化剂回收率

Fig. 13 Recovery of magnetic catalyst under different magnetic field intensity
