流化床阻垢系统对CaCO<sub>3</sub>非稳定晶型影响机制研究

doi:10.19965/j.cnki.iwt.2022-0909

摘要/Abstract

摘要：

研究了不同回流速率和Ca²⁺浓度在流化床反应器中对结垢过程碳酸钙（CaCO₃）晶型的影响因素及相关机制。结果表明，流化床水力扰动可以阻止结晶前驱物向稳定相方解石转变。Ca²⁺质量浓度为2 000 mg/L时，回流速率提升促进非稳定相球状霰石和文石增长，最高占比可达90%以上（10 m/h），控制CaCO₃结晶终止于亚稳阶段。回流速率为8 m/h时，Ca²⁺浓度升高利于非稳定相玫瑰状及球状霰石生成，霰石含量可达90%以上，证明高钙浓度利于抑制霰石向方解石转变，形成有效阻垢。

关键词: 碳酸钙, 流化床反应器, 回流速率, 霰石

Abstract:

The influence mechanism of fluidized bed reactor on the crystallization process of calcium carbonate under different reflux rates and Ca concentrations was studied. The results showed that the transformation of crystalline precursor to stable phase was greatly inhibited under the hydraulic disturbance. Under the concentration of 2 000 mg/L of Ca²⁺，the increasing of reflux rate promoted the generation of unstable CaCO₃ phases such as spherical vaterite and aragonite with the percentage of more than 90% at 10 m/h， indicating that CaCO₃crystallizationwas controlled to be terminated at a usntabe state. At the reflux rate of 8 m/h，high Ca concentration was more conducive to the formation of rose shaped and spherical vaterite，accounting for more than 90%， which proved that high calcium concentration inhibited the transformation of vaterite to calcite and effectively prevented scaling.

Key words: calcium carbonate, fluidized bed reactor, reflux rate, vaterite

中图分类号:

TQ085+.41

刘晓吉, 潘东宁, 金正宇, 徐恒, 毛丽. 流化床阻垢系统对CaCO₃非稳定晶型影响机制研究[J]. 工业水处理, 2023, 43(8): 74-81.

Xiaoji LIU, Dongning PAN, Zhengyu JIN, Heng XU, Li MAO. Influence mechanism of fluidized bed scale inhibition system on unstable crystal formation of CaCO₃[J]. Industrial Water Treatment, 2023, 43(8): 74-81.

https://www.iwt.cn/CN/Y2023/V43/I8/74

图/表 13

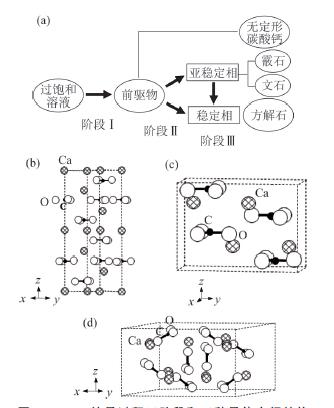

图1 CaCO₃结晶过程三阶段和三种晶体空间结构

Fig. 1 Three stages of CaCO₃ crystallization process and three crystal space structures

图2 流化床反应器

Fig. 2 Fluidized bed reactor

表1 运行参数

Table 1 Operating parameters

样品号	回流速率/（m·h^-1）	Ca质量浓度/（mg·L^-1）
R₁	1.4	2 000
R₂	4.2	2 000
R₃	8.0	2 000
R₄	10.0	2 000
C₁	8.0	1 000
C₂	8.0	2 000
C₃	8.0	3 000
C₄	8.0	4 000

图3 25 ℃条件下溶液logLAP变化曲线（a）与CaCO₃多晶转变曲线（b）

Fig. 3 logLAP change curve of solution at 25 ℃ （a） andCaCO₃ polycrystalline transformation curve （b）

图4 出水中溶解Ca²⁺浓度随时间变化曲线

Fig. 4 Change curve of dissolved Ca²⁺ concentration in effluent with time

图5 CaCO₃结晶产物XRD图谱

Fig. 5 XRD pattern of CaCO₃ crystal product

表2 不同回流速率条件下CaCO₃结晶产物组合

Table 2 combination of CaCO₃ crystallization products under different reflux rates

样品号	CaCO₃矿物相质量分数/%			回流速率/（m·h^-1）	Ca质量浓度/（mg·L^-1）
样品号	方解石	霰石	文石	回流速率/（m·h^-1）	Ca质量浓度/（mg·L^-1）
R₁	38.8	61.2	0	1.4	2000
R₂	18.6	73.6	7.8	4.2	2000
R₃	13.5	78.4	8.1	8.0	2000
R₄	5.4	84.3	10.3	10.0	2000

图6 CaCO₃结晶产物电镜扫描图

Fig. 6 SEM of CaCO₃ crystal products spectroscopy

表3 不同回流速率条件下进出水的过饱和指数估算

Table 3 estimation of supersaturation index of inlet and outlet water under different reflux rates

样品编号	进水过饱和指数SI_in			出水过饱和指数SI_out
样品编号	方解石	霰石	文石	方解石	霰石	文石
R₁	5.60	5.03	5.46	-0.33	-0.90	-0.47
R₂	4.50	3.92	4.36	1.07	0.50	0.93
R₃	4.86	4.29	4.72	1.23	0.66	1.09
R₄	5.27	4.70	5.13	0.37	-0.20	0.23

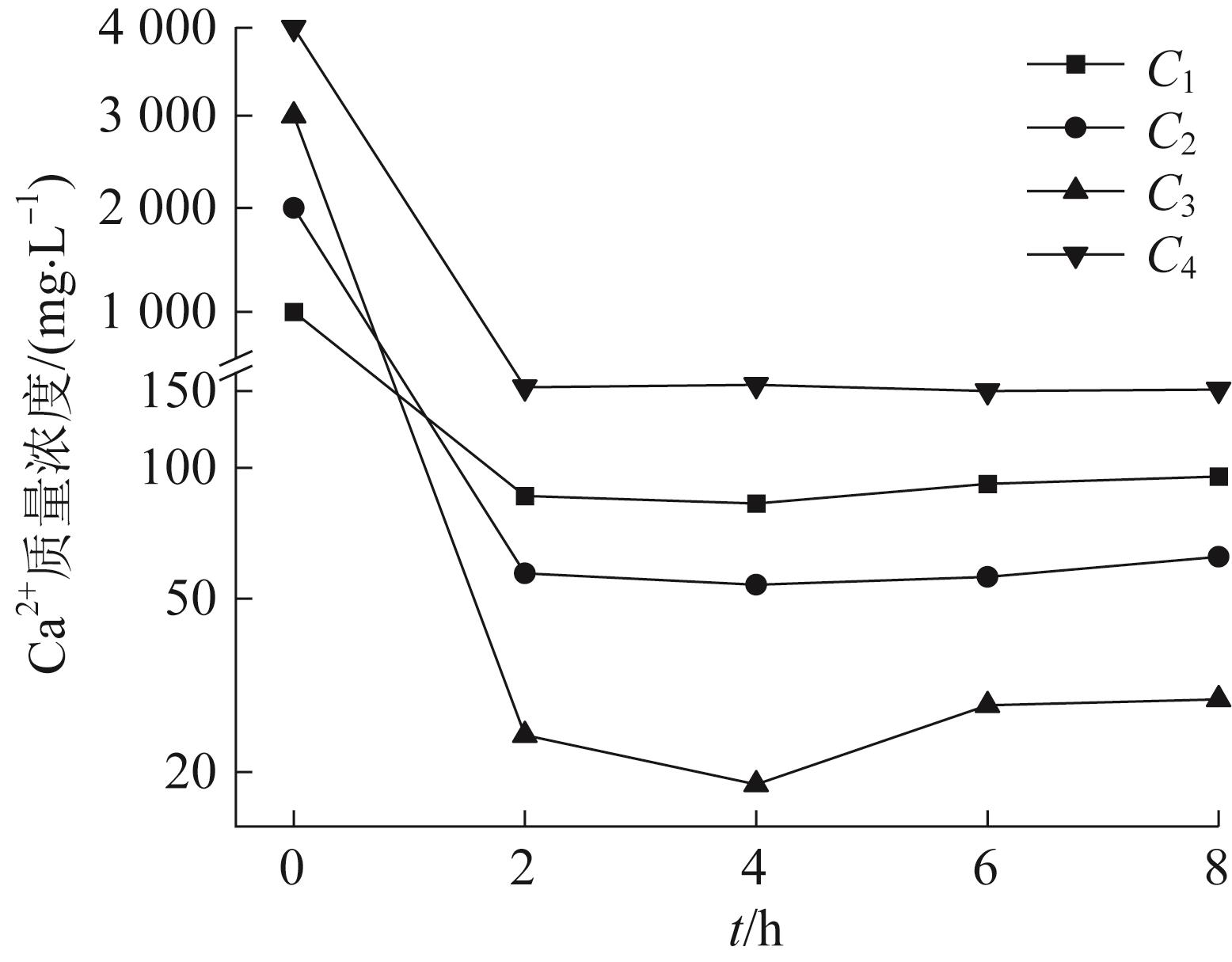

图7 不同Ca²⁺进水浓度条件下出水中溶解Ca²⁺浓度随时间变化曲线

Fig. 7 change curve of dissolved Ca²⁺ concentration in effluent with time under different Ca²⁺ influent concentration

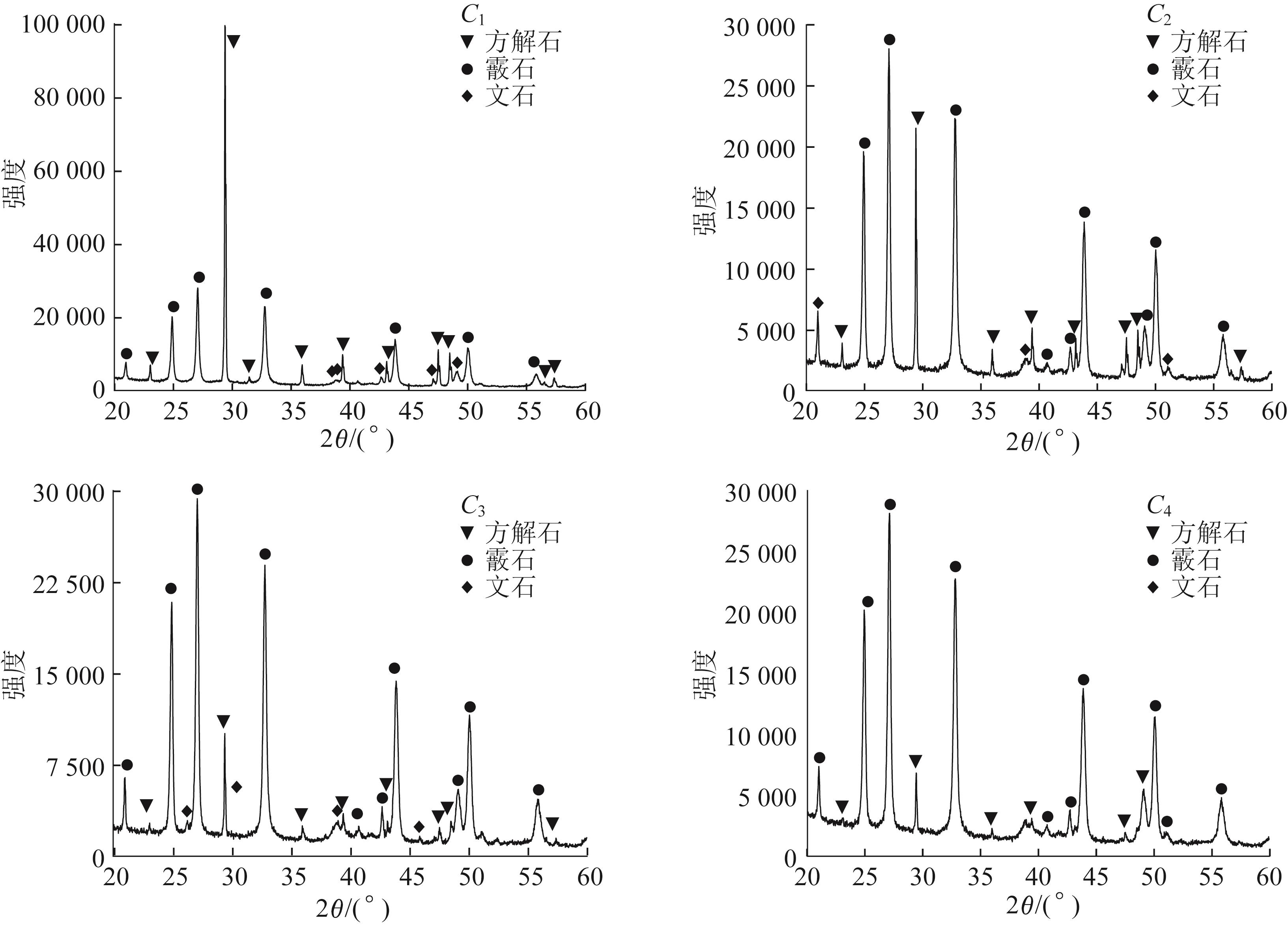

图8 不同Ca²⁺进水浓度条件下CaCO₃结晶产物XRD图谱

Fig. 8 XRD pattern of CaCO₃ crystal product under different Ca²⁺ influent concentration

表4 回流速率8.0 m/h条件下CaCO₃结晶产物组合

Table 4 Combination of CaCO₃ crystallization products under reflux rate of 8.0 m/h

样品号	CaCO₃矿物相含量/%			回流速率/（m·h^-1）	Ca质量浓度/（mg·L^-1）
样品号	方解石	霰石	文石	回流速率/（m·h^-1）	Ca质量浓度/（mg·L^-1）
C₁	22.3	71.4	6.3	8.0	1 000
C₂	13.5	78.4	8.1	8.0	2 000
C₃	6.4	91.7	1.9	8.0	3 000
C₄	5.9	94.1	0	8.0	4 000

表5 不同Ca²⁺浓度条件下进出水的过饱和指数估算

Table 5 Estimation of supersaturation index of inlet and outlet water under different Ca²⁺ concentrations

样品编号	进水过饱和指数SI_in			出水过饱和指数SI_out
样品编号	方解石	霰石	文石	方解石	霰石	文石
C₁	3.71	3.14	3.57	1.67	1.10	1.53
C₂	4.70	4.13	4.56	1.68	1.11	1.54
C₃	5.57	5.00	4.48	1.55	0.98	1.41
C₄	6.20	5.63	6.06	3.36	2.79	3.22

参考文献 28

1	韩良敏，冯毅. 磁场抑垢的影响因素与机理研究［J］. 给水排水，2010，46（S1）：378-380. doi:10.3969/j.issn.1002-8471.2010.z1.107
	HAN Liangmin， FENG Yi. Study on influencing factors and mechanism of scale inhibition by magnetic field［J］. Water & Wastewater Engineering，2010，46（S1）：378-380. doi:10.3969/j.issn.1002-8471.2010.z1.107
2	陈建辉，吴冬阁，陆潇，等. 管道结垢预测技术研究［J］. 全面腐蚀控制，2020，34（1）：5-7.
	CHEN Jianhui， WU Dongge， LU Xiao，et al. Research on pipeline scaling prediction technology［J］. Total Corrosion Control，2020，34（1）：5-7.
3	王宇飞. 碳酸钙结垢预测及影响因素分析［J］. 石化技术，2015，22（6）：30-31. doi:10.3969/j.issn.1006-0235.2015.06.020
	WANG Yufei. The prediction of calcium carbonate scaling and influencing factors analysis［J］. Petrochemical Industry Technology，2015，22（6）：30-31. doi:10.3969/j.issn.1006-0235.2015.06.020
4	AL-ANEZI K， HILAL N. Scale formation in desalination plants：Effect of carbon dioxide solubility［J］. Desalination，2007，204（1/2/3）：385-402. doi:10.1016/j.desal.2006.04.036
5	GARRIDO-BASERBA M， ASVAPATHANAGUL P， MCCARTHY G W，et al. Linking biofilm growth to fouling and aeration performance offine-pore diffuser in activated sludge［J］. Water Research，2016，90：317-328. doi:10.1016/j.watres.2015.12.011
6	MURYANTO S， BAYUSENO A P， MA’MUN H，et al. Calcium carbonate scale formation in pipes：Effect of flow rates，temperature，and malic acid as additives on the mass and morphology of the scale［J］. Procedia Chemistry，2014，9：69-76. doi:10.1016/j.proche.2014.05.009
7	徐恒，汪翠萍，王凯军. 废水厌氧处理反应器功能拓展研究进展［J］. 农业工程学报，2014，30（18）：238-248. doi:10.3969/j.issn.1002-6819.2014.18.030
	XU Heng， WANG Cuiping， WANG Kaijun. Multifunctional role of anaerobic reactors in wastewater treatment［J］. Transactions of the Chinese Society of Agricultural Engineering，2014，30（18）：238-248. doi:10.3969/j.issn.1002-6819.2014.18.030
8	OGINO T， SUZUKI T， SAWADA K. The formation and transformation mechanism of calcium carbonate in water［J］. Geochimica et Cosmochimica Acta，1987，51（10）：2757-2767. doi:10.1016/0016-7037(87)90155-4
9	杨涛. 碳酸钙晶须制备、表面改性及应用［J］. 塑料助剂，2017（1）：18-20. doi:10.3969/j.issn.1672-6294.2017.01.004
	YANG Tao. Preparation，surface modification and application of CaCO₃ crystal whisker［J］. Plastics Additives，2017（1）：18-20. doi:10.3969/j.issn.1672-6294.2017.01.004
10	WADA N， YAMASHITA K， UMEGAKI T. Effects of carboxylic acids on calcite formation in the presence of Mg²⁺ions［J］. Journal of Colloid and Interface Science，1999，212（2）：357-364. doi:10.1006/jcis.1998.6067
11	XU Ben， PODUSKA K M. Linking crystal structure with temperature-sensitive vibrational modes in calcium carbonate minerals［J］. Physical Chemistry Chemical Physics：PCCP，2014，16（33）：17634-17639. doi:10.1039/c4cp01772b
12	TAMBUTTÉ S， HOLCOMB M， FERRIER-PAGÈS C，et al. Coral biomineralization：From the gene to the environment［J］. Journal of Experimental Marine Biology and Ecology，2011，408（1/2）：58-78. doi:10.1016/j.jembe.2011.07.026
13	邓爱华，黄慧民，姬文晋. 磁场对碳酸钙成核结晶过程的影响［J］. 工业水处理，2012，32（10）：27-30. doi:10.3969/j.issn.1005-829X.2012.10.008
	DENG Aihua， HUANG Huimin， JI Wenjin. Effects of magnetic field on the precipitation of CaCO₃ ［J］. Industrial Water Treatment，2012，32（10）：27-30. doi:10.3969/j.issn.1005-829X.2012.10.008
14	GRYTA M. Alkaline scaling in the membrane distillation process［J］. Desalination，2008，228（1/2/3）：128-134. doi:10.1016/j.desal.2007.10.004
15	刘晨民，刘曦曦，陈小鹏，等. 超重力反应结晶碳化法制备球形碳酸钙［J］. 化工进展，2021，40（11）：6323-6331.
	LIU Chenmin， LIU Xixi， CHEN Xiaopeng，et al. Preparation of spherical calcium carbonate by high-gravity reaction crystallization carbonization［J］. Chemical Industry and Engineering Progress，2021，40（11）：6323-6331.
16	吴群明. 阻垢剂对碳酸钙垢的抑制机理［J］. 福建轻纺，2006（8）：4-7. doi:10.3969/j.issn.1007-550X.2006.08.002
	WU Qunming. Inhibition mechanism of scale inhibitor on calcium carbonate scale［J］. The Light & Textile Industries of Fujian，2006（8）：4-7. doi:10.3969/j.issn.1007-550X.2006.08.002
17	杨善让. 换热设备污垢与对策［M］. 2版. 北京：科学出版社，2004：178-179.
18	陈坚，蔡思鑫，李川竹，等. 硫化物沉淀系统Cu²⁺诱导结晶过程研究［J］. 环境污染与防治，2016，38（6）：92-97.
	CHEN Jian， CAI Sixin， LI Chuanzhu，et al. The study on the process of copper induced crystallization in the sulfide system［J］. Environmental Pollution & Control，2016，38（6）：92-97.
19	孙闯，杨晓芳，何华，等. 流化床结晶软化高硬度地下水及其晶体生长动力学［J］. 环境工程学报，2018，12（7）：1934-1941. doi:10.12030/j.cjee.201712106
	SUN Chuang， YANG Xiaofang， HE Hua，et al. Softening of high hardness groundwater and crystal growth kinetics in a fluidized bed crystallization reactor［J］. Chinese Journal of Environmental Engineering，2018，12（7）：1934-1941. doi:10.12030/j.cjee.201712106
20	梁思懿. 流化床技术用于钢铁浓盐水除硬工序研究［J］. 广东化工，2018，45（14）：103-104. doi:10.3969/j.issn.1007-1865.2018.14.045
	LIANG Siyi. Application of fluidized bed technology in hardening process of steel brine［J］. Guangdong Chemical Industry，2018，45（14）：103-104. doi:10.3969/j.issn.1007-1865.2018.14.045
21	孙雨婷，龚键，李福春，等. 方解石-文石-球霰石组合的定量方法研究［J］. 土壤通报，2017，48（5）：1069-1075.
	SUN Yuting， GONG Jian， LI Fuchun，et al. A quantitative method for the deterimation of calcite-aragonite-vaterite assemblage［J］. Chinese Journal of Soil Science，2017，48（5）：1069-1075.
22	Nikos S， Petros G. K. The transformation of vaterite to calcite：effect of the conditions of the solutions in contact with the mineral phase［J］. Journal of Crystal Growth，1998，191（4）：783-790. doi:10.1016/s0022-0248(98)00385-6
23	PLUMMER L N， BUSENBERG E. The solubilities of calcite，aragonite and vaterite in CO₂-H₂O solutions between 0 and 90℃，and an evaluation of the aqueous model for the system CaCO₃-CO₂-H₂O［J］. Geochimica et Cosmochimica Acta，1982，46（6）：1011-1040. doi:10.1016/0016-7037(82)90056-4
24	刘再华，袁道先，何师意，等. 四川黄龙沟景区钙华的起源和形成机理研究［J］. 地球化学，2003，32（1）：1-10. doi:10.3321/j.issn:0379-1726.2003.01.001
	LIU Zaihua， YUAN Daoxian， HE Shiyi，et al. Origin and forming mechanisms of travertine at Huanglong Ravine of Sichuan［J］. Geochimica，2003，32（1）：1-10. doi:10.3321/j.issn:0379-1726.2003.01.001
25	周卓. 岩溶地区地下水渗流结晶堵塞隧道排水管机理研究及处治建议［D］. 西安：长安大学，2015.
	ZHOU Zhuo. Study on mechanism of tunnel drainage pipe blocked by groundwater seepage crystallization in Karst area and its treatment suggestions［D］. Xi'an：Changan University，2015.
26	KRALJ D， BREČEVIĆ L， NIELSEN A E. Vaterite growth and dissolution in aqueous solution I. Kinetics of crystal growth［J］. Journal of Crystal Growth，1990，104（4）：793-800. doi:10.1016/0022-0248(90)90104-s
27	黄亮亮，马向东，刘文凯，等. 碳酸钙晶型调控的影响因素研究［J］. 山东工业技术，2017（6）：41.
	HUANG Liangliang， MA Xiangdong， LIU Wenkai，et al. Study on influencing factors of crystal form regulation of calcium carbonate［J］. Journal of Shandong Industrial Technology，2017（6）：41.
28	ALDACO R， GAREA A， IRABIEN A. Fluoride recovery in a fluidized bed：Crystallization of calcium fluoride on silica sand［J］. Industrial & Engineering Chemistry Research，2005，45（2）：796-802. doi:10.1021/ie050950z
