河流疏浚底泥余水的固定化微生物处理技术

doi:10.19965/j.cnki.iwt.2022-1177

摘要/Abstract

摘要：

河道疏浚底泥在工业化处理过程中会产生大量余水，其含有较高浓度的氨氮、总氮、化学需氧量（COD_Cr）以及重金属等有害物质，如不对其进行有效处理，将会对受纳水体造成严重污染。采用固定化微生物技术，设计了处理量50 t/d的多级接触氧化装置，对疏浚底泥余水进行处理。结果表明，该工艺对氨氮和总氮的去除率可分别达到91.21%和59.00%，出水可满足地表水准Ⅳ类标准。基于分子生物学方法研究了多级接触氧化装置中功能微生物的丰度和群落多样性，结果表明反硝化功能基因narG、napA、nirS、cnorB、nosZ的丰度在前3级反应池中占主导地位，充分保障了系统的反硝化功能，该结果通过16S rRNA群落结果分析以及PICRUSt功能预测得到了进一步证实。定量PCR和群落结构分析表明氨氧化细菌（AOB）和完全氨氧化菌（CAOB）可能是系统中的主要氨氧化微生物。AOB主要来源于N. oligotropha分支，亚硝酸盐氧化细菌（NOB）主要来源于Nitrospira lineage I，两者均在好氧池中得到了富集。因此，固定化微生物技术可实现对硝化细菌和反硝化细菌的富集，增强系统的抗冲击负荷能力，对疏浚底泥余水处理具有重要的参考意义。

关键词: 疏浚底泥余水, 固定化微生物, 一体化装置, 完全氨氧化菌, 群落结构

Abstract:

Industrial treating river dredged sediment produces a large amount of residual water，which contains relatively high concentrations of contaminants like ammonia nitrogen，total nitrogen，chemical oxygen demand（COD_Cr），heavy metals，etc. If the residual water is not treated effectively，it will cause serious pollution to the receiving water body. A multistage contact oxidation equipment with a capacity of 50 t/d was designed based on immobilized microorganism technology to treat the residual water. The results showed that the process could efficiently remove ammonia nitrogen and total nitrogen from the residual water with the removal rates of 91.21% and 59.00% respectively，and the effluent could meet the quasi-class Ⅳ of surface water standards. Based on molecular biological methods，the abundance and community diversity of functional microorganisms in the multistage contact oxidation equipment were studied. The results showed that the abundance of denitrification functional genes narG，napA，nirS，cnorB and nosZ dominanted in the first three stages，which fully ensured the denitrification function of the system. This result was further confirmed by 16S rRNA community analysis and PICRUSt function prediction. Quantitative PCR and community structure analysis showed that ammonia oxidizing bacteria（AOB） and complete ammonia oxidizing bacteria（CAOB） were the main ammonia oxidizing microorganisms in the system. AOB was mainly affiliated with N. oligotropha branch，and nitrite oxidizing bacteria（NOB） was mainly affiliated with Nitrospira lineage I，both of which were enriched in the aerobic stages. The current results suggested that the immobilized microorganism technology facilitated the enrichment of nitrifying and denitrifying bacteria and enhanced the resistance of impact load on the system，which was of great reference significance for the treatment of dredged sediment residual water.

Key words: dredged sediment residual water, immobilized microorganisms, integrated equipment, complete ammonia oxidizing bacteria, community structure

中图分类号:

X703.1

王献昆, 田志超, 周南, 赵志荣, 何诗诗, 余艳鸽, 辜晓原, 翟德勤, 郑茂盛. 河流疏浚底泥余水的固定化微生物处理技术[J]. 工业水处理, 2023, 43(12): 123-132.

Xiankun WANG, Zhichao TIAN, Nan ZHOU, Zhirong ZHAO, Shishi HE, Yange YU, Xiaoyuan GU, Deqin ZHAI, Maosheng ZHENG. Immobilized microorganism technology for treatment of residual water from river dredged sediment[J]. Industrial Water Treatment, 2023, 43(12): 123-132.

https://www.iwt.cn/CN/Y2023/V43/I12/123

图/表 9

图1 多级接触氧化一体化装置

Fig.1 The multistage contact oxidation integrated equipment

图2 装置进出水氨氮（a）和总氮（b）的变化

Fig.2 Variations of influent and effluent ammonia （a）and total nitrogen （b）

图3 系统稳定运行期间各级反应池中的氨氮（a）、总氮（b）、COD_Cr（c）和DO（d）的变化

Fig.3 Variations of ammonia （a），total nitrogen （b），COD_Cr（c）and dissolved oxygen （d） concentrations in each stage during the stable operation

图4 各级反应池中AOB amoA （a）、AOA amoA （b）、CAOB amoA （c）以及16S rRNA （d）的丰度变化

Fig.4 Variations of AOB amoA （a），AOA amoA （b），CAOB amoA （c）and 16S rRNA （d）abundances in different stages

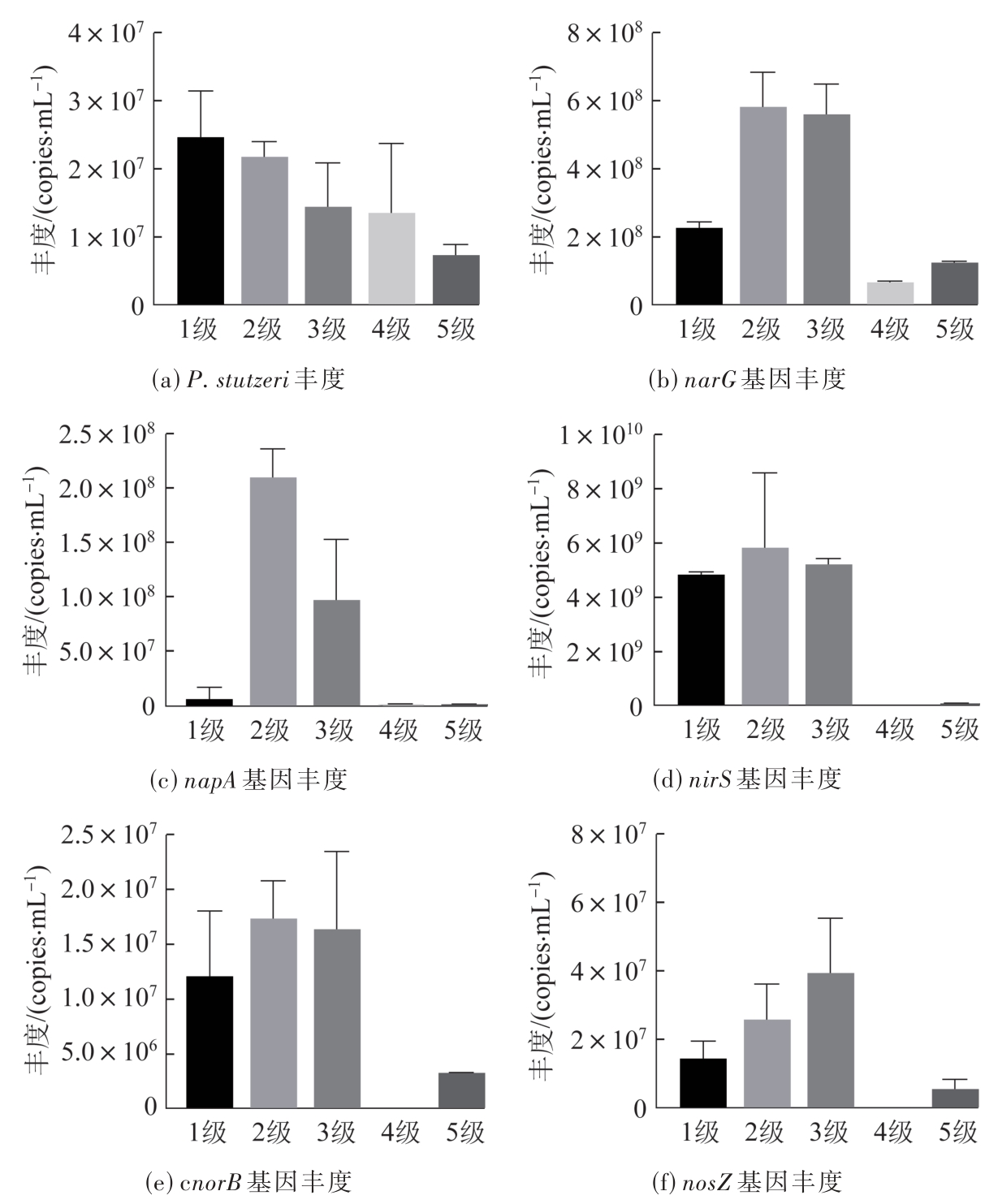

图5 各级反应池中P. stutzeri （a）及反硝化基因narG （b）、napA （c）、nirS （d）、cnorB （e）以及nosZ （f）的丰度变化

Fig.5 Abundance variations of P. stutzeri （a） and denitrifying genes narG （b），napA （c），nirS （d），cnorB （e） and nosZ （f） in different stages

图6 各反应池中属水平上的微生物群落结构

Fig.6 Microbial community structure at genus level in different stages

图7 各级反应池中反硝化功能的PICRUSt预测

Fig.7 PICRUSt prediction of denitrification function in different stages

图8 系统中硝化细菌的系统发育树

Fig.8 Phylogenetic tree of nitrifying bacteria in the system

图9 各级反应池中硝化细菌的丰度热图

Fig.9 Heat map of nitrifying bacteria in different stages

参考文献 43

1	王旭，王永刚，孙长虹，等. 城市黑臭水体形成机理与评价方法研究进展［J］. 应用生态学报，2016，27（4）：1331-1340. doi:10.13287/j.1001-9332.201604.014
	WANG Xu， WANG Yonggang， SUN Changhong，et al. Formation mechanism and assessment method for urban black and odorous water body：A review［J］. Chinese Journal of Applied Ecology，2016，27（4）：1331-1340. doi:10.13287/j.1001-9332.201604.014
2	李晓，宋桂杰，邓佑锋，等. 深圳市典型黑臭水体治理效果分析［J］. 中国给水排水，2018，34（14）：101-104.
	LI Xiao， SONG Guijie， DENG Youfeng，et al. Analysis of typical black-odorous river governance effect in Shenzhen［J］. China Water & Wastewater，2018，34（14）：101-104.
3	程玲，赵华章，邓灿，等. 黑臭底泥处理余水的强化絮凝脱氮［J］. 环境工程学报，2018，12（3）：796-803. doi:10.12030/j.cjee.201709190
	CHENG Ling， ZHAO Huazhang， DENG Can，et al. Nitrogen removal by enhanced coagulation of dredging water from black and odor river sediment［J］. Chinese Journal of Environmental Engineering，2018，12（3）：796-803. doi:10.12030/j.cjee.201709190
4	李丹，刘琰，乔肖翠，等. 调理剂改善底泥脱水性能和余水水质研究及综合性能评价［J］. 环境污染与防治，2018，40（1）：33-39. doi:10.12030/j.cjee.201703183
	LI Dan， LIU Yan， QIAO Xiaocui，et al. Study and comprehensive evaluation of conditioners though improvement of dehydration and residual water quality of river sediment［J］. Environmental Pollution & Control，2018，40（1）：33-39. doi:10.12030/j.cjee.201703183
5	吴霞，谢悦波. 直接投菌法在城市重污染河流治理中的应用研究［J］. 环境工程学报，2014，8（8）：3331-3336.
	WU Xia， XIE Yuebo. Application of directly adding microbial agent to improve water quality of heavily polluted urban river［J］. Chinese Journal of Environmental Engineering，2014，8（8）：3331-3336.
6	杨宗政，许文帅，吴志国，等. 微生物固定化及其在环境污染治理中的应用研究进展［J］. 微生物学通报，2020，47（12）：4278-4292. doi:10.13344/j.microbiol.china.191018
	YANG Zongzheng， XU Wenshuai， WU Zhiguo，et al. Microbial immobilization in environmental pollution treatment：A review［J］. Microbiology China，2020，47（12）：4278-4292. doi:10.13344/j.microbiol.china.191018
7	叶正芳，倪晋仁. 污水处理的固定化微生物与游离微生物性能的比较［J］. 应用基础与工程科学学报，2002，10（4）：325-331. doi:10.3969/j.issn.1005-0930.2002.04.001
	YE Zhengfang， NI Jinren. Performance comparison between the immobilized and the dissociated microorganisms in wastewater treatment［J］. Journal of Basic Science and Engineering，2002，10（4）：325-331. doi:10.3969/j.issn.1005-0930.2002.04.001
8	MASSALHA N， SHAVIV A， SABBAH I. Modeling the effect of immobilization of microorganisms on the rate of biodegradation of phenol under inhibitory conditions［J］. Water Research，2010，44（18）：5252-5259. doi:10.1016/j.watres.2010.06.042
9	马洪婧，刘鹰，吴英海，等. 微生物固定化技术处理水产养殖废水研究进展［J］. 水处理技术，2022，48（7）：13-18.
	MA Hongjing， LIU Ying， WU Yinghai，et al. Review on the aquaculture wastewater treatment with microbial immobilization technology［J］. Technology of Water Treatment，2022，48（7）：13-18.
10	吴光前，刘倩灵，周培国，等. 固定化微生物技术净化黑臭水体和底泥技术［J］. 水处理技术，2008，34（6）：26-29.
	WU Guangqian， LIU Qianling， ZHOU Peiguo，et al. Remediation of polluted water and sediment by using immobilized microorganism technology［J］. Technology of Water Treatment，2008，34（6）：26-29.
11	蒋轶锋，陈浚，王宝贞，等. 间歇曝气对硝化菌生长动力学影响及NO₂ ^-积累机制［J］. 环境科学，2009，30（1）：85-90.
	JIANG Yifeng， CHEN Jun， WANG Baozhen，et al. Effect of intermittent aeration on growth kinetics of nitrifiers and mechanism for NO₂ ^- accumulation［J］. Environmental Science，2009，30（1）：85-90.
12	TIAN Zhichao， ZHOU Nan， YOU Wenbo，et al. Mitigating NO and N₂O emissions from a pilot-scale oxidation ditch using bioaugmentation of immobilized aerobic denitrifying bacteria［J］. Bioresource Technology，2021，340：125704. doi:10.1016/j.biortech.2021.125704
13	TOYOFUKU M， INABA T， KIYOKAWA T，et al. Environmental factors that shape biofilm formation［J］. Bioscience，Biotechnology，and Biochemistry，2016，80（1）：7-12. doi:10.1080/09168451.2015.1058701
14	张文艺，翟建平，郑俊，等. 曝气生物滤池污水处理工艺与设计［J］. 环境工程，2006，24（1）：9-13. doi:10.3969/j.issn.1000-8942.2006.01.002
	ZHANG Wenyi， ZHAI Jianping， ZHENG Jun，et al. Principle and design of biological aerated filter（BAF） process for wastewater treatment［J］. Environmental Engineering，2006，24（1）：9-13. doi:10.3969/j.issn.1000-8942.2006.01.002
15	PESTER M， RATTEI T， FLECHL S，et al. amoA-based consensus phylogeny of ammonia-oxidizing Archaea and deep sequencing of amoA genes from soils of four different geographic regions［J］. Environmental Microbiology，2012，14（2）：525-539. doi:10.1111/j.1462-2920.2011.02666.x
16	ROTTHAUWE J H， WITZEL K P， LIESACK W. The ammonia monooxygenase structural gene amoA as a functional marker：Molecular fine-scale analysis of natural ammonia-oxidizing populations［J］. Applied and Environmental Microbiology，1997，63（12）：4704-4712. doi:10.1128/aem.63.12.4704-4712.1997
17	WANG Mingyuan， HUANG Guohe， ZHAO Zhirong，et al. Newly designed primer pair revealed dominant and diverse comammox amoA gene in full-scale wastewater treatment plants［J］. Bioresource Technology，2018，270：580-587. doi:10.1016/j.biortech.2018.09.089
18	THROBÄCK I N， ENWALL K， JARVIS Å，et al. Reassessing PCR primers targeting nirS，nirK and nosZ genes for community surveys of denitrifying bacteria with DGGE［J］. FEMS Microbiology Ecology，2004，49（3）：401-417. doi:10.1016/j.femsec.2004.04.011
19	LANGILLE M G I， ZANEVELD J， CAPORASO J G，et al. Predictive functional profiling of microbial communities using 16S rRNA marker gene sequences［J］. Nature Biotechnology，2013，31（9）：814-821. doi:10.1038/nbt.2676
20	ZHENG Maosheng， FU Huizhen， HO Y S. Research trends and hotspots related to ammonia oxidation based on bibliometric analysis［J］. Environmental Science and Pollution Research，2017，24（25）：20409-20421. doi:10.1007/s11356-017-9711-0
21	ROOTS P， WANG Yubo， ROSENTHAL A F，et al. Comammox Nitrospira are the dominant ammonia oxidizers in a mainstream low dissolved oxygen nitrification reactor［J］. Water Research，2019，157：396-405. doi:10.1016/j.watres.2019.03.060
22	WANG Yulin， MA Liping， MAO Yanping，et al. Comammox in drinking water systems［J］. Water Research，2017，116：332-341. doi:10.1016/j.watres.2017.03.042
23	DAIMS H， LEBEDEVA E V， PJEVAC P，et al. Complete nitrification by nitrospira bacteria［J］. Nature，2015，528（7583）：504-509. doi:10.1038/nature16461
24	VAN KESSEL M A H J， SPETH D R， ALBERTSEN M，et al. Complete nitrification by a single microorganism［J］. Nature，2015，528（7583）：555-559. doi:10.1038/nature16459
25	ZHENG Maosheng， HE Da， MA Tao，et al. Reducing NO and N₂O emission during aerobic denitrification by newly isolated Pseudomonas stutzeri PCN-1［J］. Bioresource Technology，2014，162：80-88. doi:10.1016/j.biortech.2014.03.125
26	MIYAHARA M， KIM S W， FUSHINOBU S，et al. Potential of aerobic denitrification by Pseudomonas stutzeri TR2 to reduce nitrous oxide emissions from wastewater treatment plants［J］. Applied and Environmental Microbiology，2010，76（14）：4619-4625. doi:10.1128/aem.01983-09
27	MIYAHARA M， KIM S W， ZHOU Shengmin，et al. Survival of the aerobic denitrifier Pseudomonas stutzeri strain TR2 during Co-culture with activated sludge under denitrifying conditions［J］. Bioscience，Biotechnology，and Biochemistry，2012，76（3）：495-500. doi:10.1271/bbb.110785
28	李一依，赵勇娇，刘芳，等. 马赛菌属Massilia neuiana异养硝化-好氧反硝化脱氮特征实验［J］. 环境工程，2020，38（10）：103-107. doi:10.13205/j.hjgc.202010016
	LI Yiyi， ZHAO Yongjiao， LIU Fang，et al. Analysis on the heterotrophic nitrification-aerobic denitrification characteristics of the new species of Massilia neuiana ［J］. Environmental Engineering，2020，38（10）：103-107. doi:10.13205/j.hjgc.202010016
29	何腾霞，倪九派，李振轮，等. 1株Arthrobacter arilaitensis菌的耐冷异养硝化和好氧反硝化作用［J］. 环境科学，2016，37（3）：1082-1088.
	HE Tengxia， NI Jiupai， LI Zhenlun，et al. Heterotrophic nitrification and aerobic denitrification of the hypothermia aerobic denitrification bacterium：Arthrobacter arilaitensis ［J］. Environmental Science，2016，37（3）：1082-1088.
30	甘美君，曾庆鹏，王海蓉，等. 脱氮菌Flavbacterium sp.FL211T的筛选与硝化特性研究［J］. 环境保护与循环经济，2017，37（11）：16-21.
	GAN Meijun， ZENG Qingpeng， WANG Hairong，et al. Screening and nitrification characteristics of nitrogen removal bacteria Flavbacterium sp. FL211T［J］. Environmental Protection and Circular Economy，2017，37（11）：16-21.
31	CHEN Hongbo， ZENG Long， WANG Dongbo，et al. Recent advances in nitrous oxide production and mitigation in wastewater treatment［J］. Water Research，2020，184：116168. doi:10.1016/j.watres.2020.116168
32	PARK H D， NOGUERA D R. Evaluating the effect of dissolved oxygen on ammonia-oxidizing bacterial communities in activated sludge［J］. Water Research，2004，38（14/15）：3275-3286. doi:10.1016/j.watres.2004.04.047
33	SHEN Tianlin， STIEGLMEIER M， DAI Jiulan，et al. Responses of the terrestrial ammonia-oxidizing archaeon Ca. Nitrososphaera viennensis and the ammonia-oxidizing bacterium Nitrosospira multiformis to nitrification inhibitors［J］. FEMS Microbiology Letters，2013，344（2）：121-129. doi:10.1111/1574-6968.12164
34	PURKHOLD U， POMMERENING-RÖSER A， JURETSCHKO S，et al. Phylogeny of all recognized species of ammonia oxidizers based on comparative 16S rRNA and amoA sequence analysis：Implications for molecular diversity surveys［J］. Applied and Environmental Microbiology，2000，66（12）：5368-5382. doi:10.1128/aem.66.12.5368-5382.2000
35	LAWSON C E， LÜCKER S. Complete ammonia oxidation：An important control on nitrification in engineered ecosystems？［J］. Current Opinion in Biotechnology，2018，50：158-165. doi:10.1016/j.copbio.2018.01.015
36	KOCH H， VAN KESSEL M A H J， LÜCKER S. Complete nitrification：Insights into the ecophysiology of comammox Nitrospira ［J］. Applied Microbiology and Biotechnology，2019，103（1）：177-189. doi:10.1007/s00253-018-9486-3
37	ZHANG Yan， CHEN Lujun， SUN Renhua，et al. Ammonia-oxidizing bacteria and archaea in wastewater treatment plant sludge and nearby coastal sediment in an industrial area in China［J］. Applied Microbiology and Biotechnology，2015，99（10）：4495-4507. doi:10.1007/s00253-014-6352-9
38	王泓，许荣华，范庆元，等. 溶解氧分区控制的一段式自养脱氮工艺的性能及其中微生物的特征［J］. 环境工程学报，2022，16（3）：798-805. doi:10.12030/j.cjee.202112085
	WANG Hong， XU Ronghua， FAN Qingyuan，et al. Performance and microbial characteristic of one stage autotrophic denitrification process controlled by dissolved oxygen zone［J］. Chinese Journal of Environmental Engineering，2022，16（3）：798-805. doi:10.12030/j.cjee.202112085
39	WELLS G F， PARK H D， YEUNG C H，et al. Ammonia-oxidizing communities in a highly aerated full-scale activated sludge bioreactor：Betaproteobacterial dynamics and low relative abundance of Crenarchaea［J］. Environmental Microbiology，2009，11（9）：2310-2328. doi:10.1111/j.1462-2920.2009.01958.x
40	VERHAMME D T， PROSSER J I， NICOL G W. Ammonia concentration determines differential growth of ammonia-oxidising archaea and bacteria in soil microcosms［J］. The ISME Journal，2011，5（6）：1067-1071. doi:10.1038/ismej.2010.191
41	BELLUCCI M， OFITERU I D， GRAHAM D W，et al. Low-dissolved-oxygen nitrifying systems exploit ammonia-oxidizing bacteria with unusually high yields［J］. Applied and Environmental Microbiology，2011，77（21）：7787-7796. doi:10.1128/aem.00330-11
42	LIU Guoqiang， WANG Jianmin. Long-term low DO enriches and shifts nitrifier community in activated sludge［J］. Environmental Science & Technology，2013，47（10）：5109-5117. doi:10.1021/es304647y
43	AL-AJEEL S， SPASOV E， SAUDER L A，et al. Ammonia-oxidizing archaea and complete ammonia-oxidizing Nitrospira in water treatment systems［J］. Water Research X，2022，15：100131. doi:10.1016/j.wroa.2022.100131
