单宁酸复合海藻酸钠微球富集U（Ⅵ）的性能

doi:10.19965/j.cnki.iwt.2023-1233

摘要/Abstract

摘要：

随着核能的大力发展，开发环境友好型生物基吸附剂对放射性核素污染控制具有重要意义。采用混合交联法制备一种新型单宁酸复合海藻酸钠（TA/SA）微球，考察了TA和SA质量比、溶液pH、U（Ⅵ）初始浓度、接触时间和温度等因素对TA/SA吸附U（Ⅵ）行为的影响，并进行了吸附动力学和热力学研究，探讨了TA/SA微球对U（Ⅵ）的吸附机理。结果表明，TA和SA的最佳质量比为1∶2，pH对TA/SA微球吸附U（Ⅵ）效果的影响较小。在U（Ⅵ）质量浓度为50 mg/L，TA/SA微球投加量为0.1 g/L，溶液pH=4，温度为323 K，吸附时间为2 h时，TA/SA微球对U（Ⅵ）的最大吸附量为263.42 mg/g。TA/SA微球对U（Ⅵ）的吸附行为符合准二级反应动力学模型和Freundlich等温吸附模型，TA/SA微球对U（Ⅵ）的吸附是一个自发吸热过程，且反应可分为表面吸附、中孔内扩散和微孔内扩散3个阶段。TA/SA表面呈不规则沟壑状，内部是大量开孔的三维网状结构，还原反应在TA/SA微球对U（Ⅵ）的吸附中起主导作用。

关键词: 单宁酸, 海藻酸钠, 吸附, 放射性核素, 铀

Abstract:

With the rapid development of nuclear energy, the development of environmentally friendly bio-based adsorbents is of great significance for controlling radioactive nuclide pollution. A novel tannic acid and sodium alginate (TA/SA) composite microsphere was prepared using a mixed crosslinking method. The effects of TA/SA mass ratio, solution pH, initial concentration of U(Ⅵ), contact time, and temperature on the adsorption behavior of U(Ⅵ) by TA/SA microspheres were investigated, and the adsorption kinetics and thermodynamics were studied. The adsorption mechanism of TA/SA microspheres on U (Ⅵ) was also explored. The results showed that the optimal mass ratio of TA to SA was 1∶2, and pH had little effect on the adsorption of U(Ⅵ) by TA/SA microspheres. When the mass concentration of U(Ⅵ) was 50 mg/L, the dosage of TA/SA microspheres was 0.1 g/L, the solution pH was 4, the temperature was 323 K, and the contact time was 2 hours, the maximum adsorption capacity of TA/SA microspheres for U(Ⅵ) was 263.42 mg/g. The adsorption behavior conformed to the quasi second order kinetic model and Freundlich isotherm adsorption model. The adsorption of U(Ⅵ) by TA/SA microspheres was a spontaneous endothermic process, and the reaction could be divided into three stages, including surface adsorption, mesopore diffusion, and micropore diffusion. TA/SA microspheres had an irregular grooved surface and a three-dimensional network structure with numerous openings inside. The reduction reaction played a dominant role in the adsorption of U (Ⅵ) by TA/SA microspheres.

Key words: tannins, sodium alginate, adsorption, radioactive nuclide, uranium

中图分类号:

TQ424

刘清, 黄健滨, 李伟凡, 招国栋, 杨景景. 单宁酸复合海藻酸钠微球富集U（Ⅵ）的性能[J]. 工业水处理, 2025, 45(1): 58-65.

Qing LIU, Jianbin HUANG, Weifan LI, Guodong ZHAO, Jingjing YANG. Performance of U(Ⅵ) enrichment by tannic acid sodium and alginate composite microspheres[J]. Industrial Water Treatment, 2025, 45(1): 58-65.

https://www.iwt.cn/CN/Y2025/V45/I1/58

图/表 16

图1 TA/SA微球制备过程

Fig.1 Preparation process of TA/SA microspheres

图2 TA/SA复合微球合成示意

Fig.2 Schematic of TA/SA composite microspheres synthesis

图3 TA和SA质量比对合成TA/SA微球吸附U（Ⅵ）性能的影响

Fig.3 Effect of TA and SA mass ratio on U（Ⅵ） adsorption by synthesized TA/SA microspheres

图4 TA/SA微球表面（a）和截面（b）的SEM

Fig.4 SEM of TA/SA microsphere surface（a） and cross-section（b）

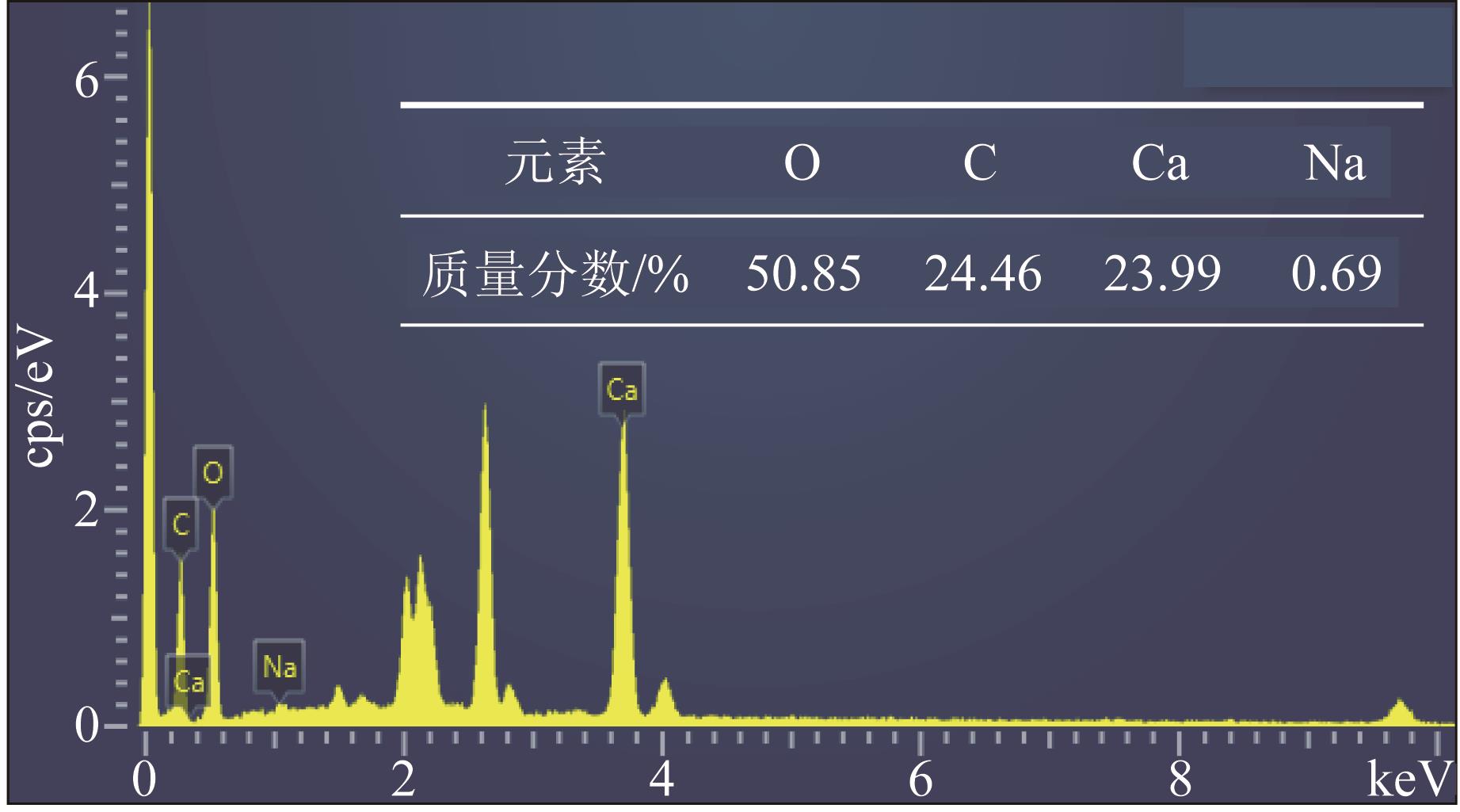

图5 TA/SA微球的EDS

Fig.5 EDS of TA/SA microspheres

图6 TA/SA微球的FT-IR总谱（a）和细谱（b）

Fig.6 FT-IR total spectrum（a） and fine spectrum（b） of TA/SA microspheres

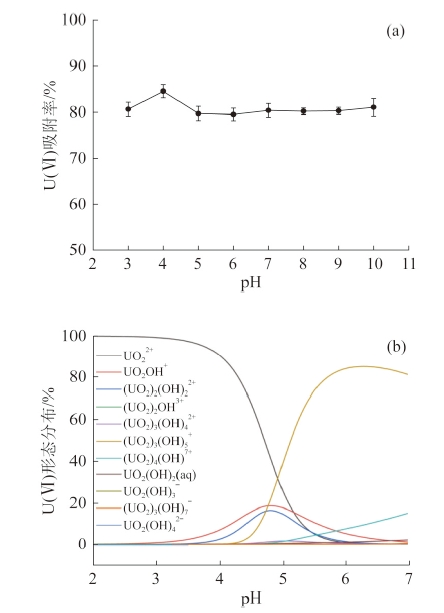

图7 pH对TA/SA微球吸附U（Ⅵ）性能的影响（a）及不同pH水溶液中U（Ⅵ）的形态分布（b）

Fig.7 Effect of pH on U （Ⅵ） adsorption by TA/SA microspheres（a） and morphological distribution of U（Ⅵ） in different pH water solutions（b）

图8 拟一级和拟二级反应动力学（a）及颗粒内扩散模型（b）拟合曲线

Fig.8 Fitting curves of pseudo-first and pseudo-second order reaction kinetics（a） and intra particle diffusion model（b）

表1 TA/SA微球吸附U（Ⅵ）的动力学模型拟合参数

Table 1 Fitting parameters of kinetic model for U（Ⅵ） adsorption by TA/SA microsphere

C ₀/（mg·L^-1）	拟一级反应动力学模型			拟二级反应动力学模型
C ₀/（mg·L^-1）	k ₁	q _e1，cal	R ²	k ₂	q _e2，cal	R ²
10	0.095	21.13	0.962	0.001	102.71	0.987
20	0.034	200.88	0.954	2.631	189.73	0.978
30	0.056	96.86	0.893	3.711	239.47	0.947

表2 TA/SA微球吸附U（Ⅵ）的颗粒内扩散模型拟合参数

Table 2 Fitting parameters of intra particle diffusion model for U（Ⅵ） adsorption by TA/SA microsphere

C ₀/（mg·L^-1）	表面吸附阶段			中孔内扩散阶段			微孔内扩散阶段
C ₀/（mg·L^-1）	C ₁	k _d1	R ²	C ₂	k _d2	R ²	C ₃	k _d3	R ²
10	-3.23	19.43	0.933	47.61	6.06	0.980	96.45	0.16	0.866
20	-2.77	21.43	0.972	12.61	15.37	0.941	166.50	0.64	0.782
30	5.08	36.59	0.979	51.44	18.11	0.995	224.48	0.47	0.641

图9 Langmuir和Freundlich吸附等温线拟合曲线

Fig.9 Fitting curves of Langmuir and Freundlich adsorption isotherm models

表3 TA/SA微球对U（Ⅵ）的吸附等温线模型拟合参数

Table 3 Fitting parameters of adsorption isotherm model of TA/SA microspheres for U（Ⅵ）

T/K	Langmuir模型			Freundlich模型
T/K	q _m	K _L	R ²	K _F	n	R ²
303	240.76	0.956	0.846	115.11	3.999	0.991
313	254.36	1.109	0.791	123.08	3.875	0.987
323	263.42	1.182	0.799	131.78	4.003	0.980

图10 TA/SA微球吸附U（Ⅵ）的热力学拟合曲线

Fig.10 Thermodynamic fitting curve of U（Ⅵ） adsorption by TA/SA microspheres

表4 TA/SA微球吸附U（Ⅵ）的热力学参数

Table 4 Thermodynamic parameters of U（Ⅵ） adsorption by TA/SA microspheres

T/K	ΔG ⁰/（kJ·mol^-1）	ΔH ⁰/（kJ·mol^-1）	ΔS ⁰/（J·mol^-1·K^-1）
303	-4.87	1.813	22.08
313	-5.10
323	-5.33

图11 吸附U（Ⅵ）前后TA/SA微球的XPS谱图

Fig.11 XPS spectra of TA/SA microspheres before and after adsorption of U（Ⅵ）

图12 TA/SA微球对U（Ⅵ）的吸附机理

Fig.12 Adsorption mechanism of TA/SA microspheres for U（Ⅵ）

参考文献 27

1	WANG Zili， LIU Zhirong， YE Tianzhen，et al. Removal of uranyl ions from aqueous media by tannic acid-chitosan hydrothermal carbon：Equilibria，kinetics and thermodynamics［J］. Journal of Radioanalytical and Nuclear Chemistry，2020，326（3）：1843-1852. doi:10.1007/s10967-020-07452-7
2	ZHU Bowu， ZHANG Zhen， SONG Fuxiang，et al. Efficient removal of U（Ⅵ） ions from aqueous solutions by tannic acid/graphene oxide composites［J］. Applied Sciences，2020，10（24）：8870. doi:10.3390/app10248870
3	KAVITHA V U， KANDASUBRAMANIAN B. Tannins for wastewater treatment［J］. SN Applied Sciences，2020，2（6）：1081. doi:10.1007/s42452-020-2879-9
4	MENG Jie， LIN Xiaoyan， LI Haonan，et al. Adsorption capacity of kelp-like electrospun nanofibers immobilized with bayberry tannin for uranium（Ⅵ） extraction from seawater［J］. RSC Advances，2019，9（14）：8091-8103. doi:10.1039/c8ra09297d
5	SHARMA M， DHIWARE P， SHARMA P，et al. Simultaneous adsorption of Th（Ⅳ） and U（Ⅵ） ions from aqueous solutions by a tannic-acid-modified nanomagnetite adsorbent［J］. ACS Applied Engineering Materials，2023，1（10）：2649-2662. doi:10.1021/acsaenm.3c00415
6	GAO Xiangpeng， GUO Cheng， HAO Junjie，et al. Adsorption of heavy metal ions by sodium alginate based adsorbent：A review and new perspectives［J］. International Journal of Biological Macromolecules，2020，164：4423-4434. doi:10.1016/j.ijbiomac.2020.09.046
7	CHEN Tao， LIU Haochen， GAO Jie，et al. Efficient removal of methylene blue by bio-based sodium alginate/lignin composite hydrogel beads［J］. Polymers，2022，14（14）：2917. doi:10.3390/polym14142917
8	徐梦洁，张秀梅，胡银春，等. 双交联聚乙烯醇/海藻酸钠水凝胶的制备与表征［J］. 高分子材料科学与工程，2020，36（4）：55-60. doi:10.16865/j.cnki.1000-7555.2020.0063
	XU Mengjie， ZHANG Xiumei， HU Yinchun，et al. Preparation and characterization of double crosslinked polyvinyl alcohol/sodium alginate hydrogels［J］. Polymer Materials Science & Engineering，2020，36（4）：55-60. doi:10.16865/j.cnki.1000-7555.2020.0063
9	ZHANG Xiumei， LIU Kejun， QIN Miao，et al. Abundant tannic acid modified gelatin/sodium alginate biocomposite hydrogels with high toughness，antifreezing，antioxidant and antibacterial properties［J］. Carbohydrate Polymers，2023，309：120702. doi:10.1016/j.carbpol.2023.120702
10	LIU Feng， LONG Qingwu， GAO Nan，et al. Effective adsorption of tannic acid by porous dual crosslinked soy protein isolate-alginate hybrid spheres from aqueous solution［J］. Chemical Engineering Research and Design，2023，189：250-261. doi:10.1016/j.cherd.2022.11.036
11	TAO E， MA Dan， YANG Shuyi，et al. Graphene oxide-montmorillonite/sodium alginate aerogel beads for selective adsorption of methylene blue in wastewater［J］. Journal of Alloys and Compounds，2020，832：154833. doi:10.1016/j.jallcom.2020.154833
12	JUN B M， LEE H K， PARK S，et al. Purification of uranium-contaminated radioactive water by adsorption：A review on adsorbent materials［J］. Separation and Purification Technology，2021，278：119675. doi:10.1016/j.seppur.2021.119675
13	AN J H， DULTZ S. Adsorption of tannic acid on chitosan-montmorillonite as a function of pH and surface charge properties［J］. Applied Clay Science，2007，36（4）：256-264. doi:10.1016/j.clay.2006.11.001
14	WEI Wei， LI Junsuo， HAN Xuan，et al. Insights into the adsorption mechanism of tannic acid by a green synthesized nano-hydroxyapatite and its effect on aqueous Cu（Ⅱ） removal［J］. Science of the Total Environment，2021，778：146189. doi:10.1016/j.scitotenv.2021.146189
15	ZHANG Qi， ZHAO Donglin， FENG Shaojie，et al. Synthesis of nanoscale zero-valent iron loaded chitosan for synergistically enhanced removal of U（Ⅵ） based on adsorption and reduction［J］. Journal of Colloid and Interface Science，2019，552：735-743. doi:10.1016/j.jcis.2019.05.109
16	SANTOS S C R， BACELO H A M， BOAVENTURA R A R，et al. Tannin-adsorbents for water decontamination and for the recovery of critical metals：Current state and future perspectives［J］. Biotechnology Journal，2019，14（12）：e1900060. doi:10.1002/biot.201900060
17	WU Fan， HUANG Huayong， SUN Xiaohan，et al. Persimmon tannin-modified graphene oxide/chitosan microsphere for removing U（Ⅵ） in rare earth wastewater［J］. Journal of Radioanalytical and Nuclear Chemistry，2023，332（9）：3617-3633. doi:10.1007/s10967-023-09032-x
18	REVELLAME E D， FORTELA D L， SHARP W，et al. Adsorption kinetic modeling using pseudo-first order and pseudo-second order rate laws：A review［J］. Cleaner Engineering and Technology，2020，1：100032. doi:10.1016/j.clet.2020.100032
19	JIN Jie， LI Shiwei， PENG Xianqiang，et al. HNO₃ modified biochars for uranium（Ⅵ） removal from aqueous solution［J］. Bioresource Technology，2018，256：247-253. doi:10.1016/j.biortech.2018.02.022
20	YU Jing， WANG Jianlong， JIANG Yizhou. Removal of uranium from aqueous solution by alginate beads［J］. Nuclear Engineering and Technology，2017，49（3）：534-540. doi:10.1016/j.net.2016.09.004
21	胡晓兰. 海藻酸钠复合吸附剂的制备及其对重金属离子Cu（Ⅱ）、Hg（Ⅱ）的去除性能及机理研究［D］. 武汉：武汉大学，2021.
	HU Xiaolan. Preparation of sodium alginate composite adsorbent and the removal performance and mechanism of heavy metal ions Cu（Ⅱ） and Hg（Ⅱ）［D］. Wuhan：Wuhan University，2021.
22	MAHMOUD M A. Separation of U（Ⅵ） ions from the aqueous phase onto polyphenol silica nanocomposite in the batch adsorption system［J］. Alexandria Engineering Journal，2021，60（4）：3819-3827. doi:10.1016/j.aej.2021.02.044
23	FAN Q H， HAO L M， WANG C L，et al. The adsorption behavior of U（Ⅵ） on granite［J］. Environmental Science：Processes & Impacts，2014，16（3）：534. doi:10.1039/c3em00324h
24	SAWADA K， HIRABAYASHI D， ENOKIDA Y. Kinetics of chlorination of uranium-antimony composite oxide for uranium removal from waste catalyst used for acrylonitrile synthesis［J］. Journal of Nuclear Science and Technology，2019，56（4）：317-321. doi:10.1080/00223131.2019.1580622
25	HUANG Zhiwei， LI Zijie， ZHENG Lirong，et al. Interaction mechanism of uranium（Ⅵ） with three-dimensional graphene oxide-chitosan composite：Insights from batch experiments，IR，XPS，and EXAFS spectroscopy［J］. Chemical Engineering Journal，2017，328：1066-1074. doi:10.1016/j.cej.2017.07.067
26	LIU Fenglei， HUA Shan， WANG Chao，et al. Insight into the performance and mechanism of persimmon tannin functionalized waste paper for U（Ⅵ） and Cr（Ⅵ） removal［J］. Chemosphere，2022，287（Pt 3）：132199. doi:10.1016/j.chemosphere.2021.132199
27	HUMELNICU D， DINU M V， DRĂGAN E S. Adsorption characteristics of UO₂ ²⁺ and Th⁴⁺ ions from simulated radioactive solutions onto chitosan/clinoptilolite sorbents［J］. Journal of Hazardous Materials，2011，185（1）：447-455. doi:10.1016/j.jhazmat.2010.09.053
