不同生物炭的制备及其对重金属和抗生素的吸附性能

doi:10.19965/j.cnki.iwt.2023-1207

摘要/Abstract

摘要：

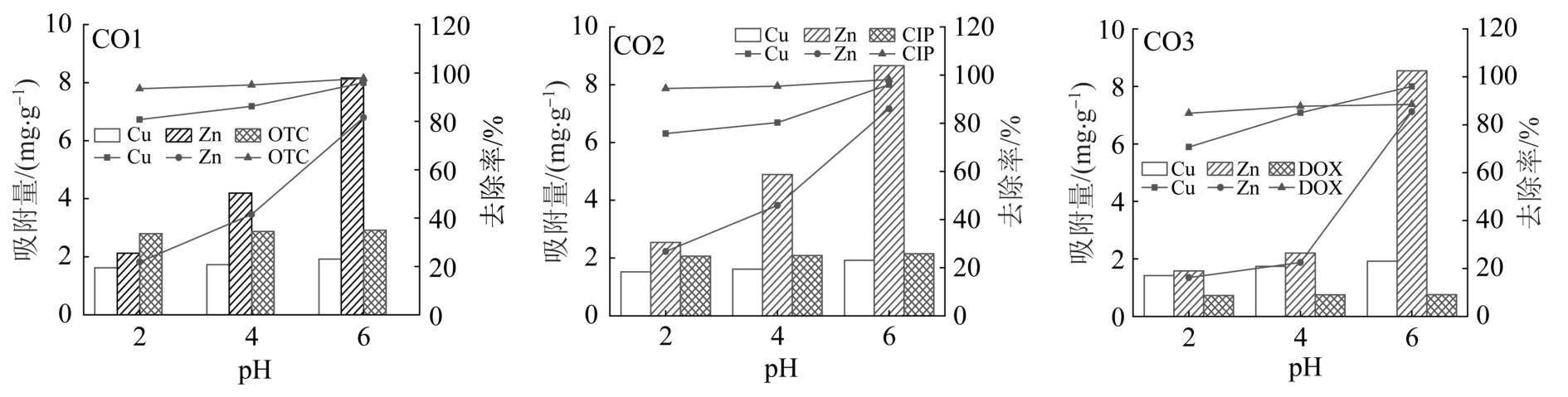

选用咖啡渣、核桃壳、水葫芦和椰壳为原材料，在不同热解温度下制备生物炭，并对含Cu、Zn、土霉素（OTC）、环丙沙星（CIP）和多西环素（DOX）的模拟废水进行净化处理。结果表明，700 ℃为生物炭的最佳热解温度，水葫芦生物炭（SBC700）对单一重金属Cu和Zn的吸附效果最好，椰壳生物炭（YBC700）对单一抗生素OTC、CIP和DOX具有较强的吸附效果，4种生物炭对单一重金属或抗生素的吸附行为均为化学吸附。以水葫芦和椰壳为原材料在700 ℃下制备复合生物炭，并研究其对Cu、Zn和1种抗生素复合污染物的吸附效果。复合生物炭有利于提升对复合污染体系中Cu和抗生素的吸附效果；停留时间越长，复合生物炭对Cu和Zn的去除效果越好，对3种抗生素去除效果影响不显著；综合考虑经济效益和去除效果，复合生物炭的最优投加量为2.5 g/L；随pH增加，复合生物炭对Cu、Zn的吸附量也逐渐增加，在pH=6时最大吸附量分别达到1.90、8.40 mg/g，pH对OTC、CIP和DOX吸附量无明显影响，平均去除率都高于88%。在热解温度700 ℃下制备的水葫芦和椰壳复合生物炭综合性质较佳，为生物炭吸附重金属和抗生素复合污染提供了新思路。

关键词: 抗生素, 生物炭, 重金属, 吸附

Abstract:

Coffee grounds, walnut shells, water hyacinth and coconut shells were used as raw materials to prepare biochars at different pyrolysis temperatures, and the simulated wastewater containing Cu, Zn, OTC, CIP, and DOX was purified. The results showed that 700 ℃ was the optimal pyrolysis temperature for biochar, and water hyacinth biochar(SBC700) had the best adsorption effect on single heavy metal Cu and Zn. Coconut shell biochar(YBC700) had a strong adsorption effect on single antibiotic OTC, CIP, and DOX. The adsorption behaviors of four biochars on single heavy metal and antibiotic were chemical adsorption. Composite biochar was prepared from SBC and YBC at 700 ℃, and its adsorption effect on Cu, Zn and one antibiotic compound contaminant was studied. Composite biochar was beneficial for enhancing the adsorption efficiecy of Cu and antibiotics in compound contaminant systems. The longer the residence time, the better the removal effect of composite biochar on Cu and Zn, and the effect on three antibiotics was no significant. Considering the economic benefits and removal effects, the optimal dosage of composite biochar was 2.5 g/L. The adsorption capacity of biochar for Cu and Zn also increased gradually with the increase of pH, which was 1.90 mg/g and 8.40 mg/g at pH 6, respectively. There was no significant change in the adsorption capacity of biochar for OTC, CIP, and DOX, and the average removal rates were higher than 88%. The water hyacinth and coconut shell composite biochar prepared at the pyrolysis temperature of 700 ℃ had the best comprehensive properties, which provided a new idea for the adsorption of heavy metals and antibiotic compound pollution.

Key words: antibiotic, biochar, heavy metals, adsorption

中图分类号:

TQ424

邓志华, 刘蕊, 李碧青. 不同生物炭的制备及其对重金属和抗生素的吸附性能[J]. 工业水处理, 2025, 45(1): 94-103.

Zhihua DENG, Rui LIU, Biqing LI. Preparation of different biochars and their adsorption performance for heavy metals and antibiotics[J]. Industrial Water Treatment, 2025, 45(1): 94-103.

https://www.iwt.cn/CN/Y2025/V45/I1/94

图/表 17

参考文献 24

1	蒋芳，雷婷，李声剑，等. 聚合物吸附剂的制备及在水体重金属污染净化应用中的研究进展［J］. 材料导报，2019，33（S2）：526-532.
	JIANG Fang， LEI Ting， LI Shengjian，et al. Research progress in preparation of polymer adsorbents and purification of heavy metal pollution in water body［J］. Materials Reports，2019，33（S2）：526-532.
2	丁晶晶，贾露雨，刘岩，等. 环境中抗生素污染现状及处理技术研究进展［J］. 山东化工，2024，53（7）：122-124.
	DING Jingjing， JIA Luyu， LIU Yan，et al. Current situation of antibiotic pollution in environment and research progress of treatment technology［J］. Shandong Chemical Industry，2024，53（7）：122-124.
3	陈杰峰. 生物质种类及热解温度对生物炭性能的影响研究［D］. 南昌：南昌大学，2022.
	CHEN Jiefeng. Study on the influence of biomass types and pyrolysis temperature on the properties of biochar［D］. Nanchang：Nanchang University，2022.
4	李家康，邱春生，赵佳奇，等. 不同农作物秸秆原料制备生物炭特性及重金属浸出行为［J］. 环境科学，2023，44（1）：540-548.
	LI Jiakang， QIU Chunsheng， ZHAO Jiaqi，et al. Properties of biochars prepared from different crop straws and leaching behavior of heavy metals［J］. Environmental Science，2023，44（1）：540-548.
5	SIZMUR T， FRESNO T， AKGÜL G，et al. Biochar modification to enhance sorption of inorganics from water［J］. Bioresource Technology，2017，246：34-47. doi:10.1016/j.biortech.2017.07.082
6	臧金秋，杨传玺，王小宁，等. 生物炭吸附水中污染物的性能、机理和环境风险［J］. 工业水处理，2023，43（12）：1-13.
	ZANG Jinqiu， YANG Chuanxi， WANG Xiaoning，et al. Performance，mechanism and environmental risk on adsorption removal of pollutants in water using biochar［J］. Industrial Water Treatment，2023，43（12）：1-13.
7	刁韩杰，张进，王敏艳，等. 高温热解对污泥炭特性及其重金属形态变化的影响［J］. 环境工程，2019，37（3）：29-34.
	DIAO Hanjie， ZHANG Jin， WANG Minyan，et al. Effect of high temperature pyrolysis of sewage sludge on characteristics of residual biochar and speciation changes of heavy metals［J］. Environmental Engineering，2019，37（3）：29-34.
8	邓玉，佘艾伦，张莹，等. 热解温度对玉米芯生物炭碳结构、灰分与吸附四环素的影响［J］. 农业环境科学学报，2024，43（5）：1131-1142.
	DENG Yu， SHE Ailun， ZHANG Ying，et al. Effects of pyrolysis temperatures on the morphological carbon structure，ash，and tetracycline adsorption of corncob biochar［J］. Journal of Agro-Environment Science，2024，43（5）：1131-1142.
9	CHEN Weifeng， WEI Ran， YANG Liuming，et al. Characteristics of wood-derived biochars produced at different temperatures before and after deashing：Their different potential advantages in environmental applications［J］. Science of the Total Environment，2019，651：2762-2771.
10	朱启林，索龙，刘丽君，等. 裂解温度对海南不同材料生物炭理化特性的影响［J］. 热带作物学报，2022，43（1）：216-223.
	ZHU Qilin， SUO Long， LIU Lijun，et al. Effect of pyrolysis temperature on the physicochemical properties of biochar from different materials in Hainan［J］. Chinese Journal of Tropical Crops，2022，43（1）：216-223.
11	王敏，杨锟鹏，张斌，等. 热解温度对不同生物炭吸附铅和镉性能的影响［J］. 化工环保，2024，44（1）：138-145.
	WANG Min， YANG Kunpeng， ZHANG Bin，et al. Effect of pyrolysis temperature on adsorption of lead and cadmium on different biochar［J］. Environmental Protection of Chemical Industry，2024，44（1）：138-145.
12	徐玉娥，邵晓辉，谢军海，等. 不同裂解温度下3种豆科植物生物炭理化特性分析［J］. 热带作物学报，2023，44（12）：2528-2536.
	XU Yu’e， SHAO Xiaohui， XIE Junhai，et al. Analysis of physicochemical characteristics of biochar from three legume plants at different pyrolysis［J］. Chinese Journal of Tropical Crops，2023，44（12）：2528-2536.
13	李刘刚. 改性农林废弃物生物炭吸附Cr（Ⅵ）的性能及机理研究［D］. 长沙：中南林业科技大学，2018.
	LI Liugang. Performance and mechanism of Cr（Ⅵ） adsorption by modified agricultural and forestry wastes biochar［D］. Changsha：Central South University of Forestry & Technology，2018.
14	TRAKAL L， BINGÖL D， POHOŘELÝ M，et al. Geochemical and spectroscopic investigations of Cd and Pb sorption mechanisms on contrasting biochars：Engineering implications［J］. Bioresource Technology，2014，171：442-451.
15	刘欢. 芦苇生物炭的制备及其吸附新型污染物的性能研究［D］. 沈阳：沈阳大学，2019.
	LIU Huan. Preparation of reed biochar and its adsorption performance for new pollutants［D］. Shenyang：Shenyang University，2019.
16	郑庆福，王志民，陈保国，等. 制备生物炭的结构特征及炭化机理的XRD光谱分析［J］. 光谱学与光谱分析，2016，36（10）：3355-3359.
	ZHENG Qingfu， WANG Zhimin， CHEN Baoguo，et al. Analysis of XRD spectral structure and carbonization of the biochar preparation［J］. Spectroscopy and Spectral Analysis，2016，36（10）：3355-3359.
17	OUYANG Da， YAN Jingchun， QIAN Linbo，et al. Degradation of 1，4-dioxane by biochar supported nano magnetite particles activating persulfate［J］. Chemosphere，2017，184：609-617. doi:10.1016/j.chemosphere.2017.05.156
18	孙宇. 辣椒秸秆生物炭的制备、改性及对有机染料的吸附性能研究［D］. 邯郸：河北工程大学，2021.
	SUN Yu. Preparation，modification and adsorption of organic dyes of pepper straw biochar［D］. Handan：Hebei University of Engineering，2021.
19	胡晓兰. 海藻酸钠复合吸附剂的制备及其对重金属离子Cu（Ⅱ）、Hg（Ⅱ）的去除性能及机理研究［D］. 武汉：武汉大学，2021.
	HU Xiaolan. Preparation of sodium alginate composite adsorbent and its removal performance and mechanism for heavy metal ions Cu（Ⅱ） and Hg（Ⅱ）［D］. Wuhan：Wuhan University，2021.
20	余伟光. 农林废弃物基生物炭的制备及其对Cu（Ⅱ）和Cr（Ⅵ）的吸附研究［D］. 海口：海南大学，2017.
	YU Weiguang. Preparation of biochar based on agricultural and forestry wastes and its adsorption of Cu（Ⅱ） and Cr（Ⅵ）［D］. Haikou：Hainan University，2017.
21	TAN Yinyue， GUO Yong， GU Xueyuan，et al. Effects of metal cations and fulvic acid on the adsorption of ciprofloxacin onto goethite［J］. Environmental Science and Pollution Research International，2015，22（1）：609-617.
22	WANG Yujun， JIA Dean， SUN Ruijuan，et al. Adsorption and cosorption of tetracycline and copper（Ⅱ） on montmorillonite as affected by solution pH［J］. Environmental Science & Technology，2008，42（9）：3254-3259.
23	杨振宇. 生物炭吸附环丙沙星的作用机理研究［D］. 杭州：浙江大学，2019.
	YANG Zhenyu. Study on the mechanism of adsorption of ciprofloxacin by biochar［D］. Hangzhou：Zhejiang University，2019.
24	张博伟. 改性生物炭对模拟畜禽养殖废水中污染物的吸附效果及机理研究［D］. 济南：齐鲁工业大学，2024.
	ZHANG Bowei. Adsorption effect and mechanism of modified biochar on pollutants in simulated livestock and poultry farm wastewater［D］. Ji’nan：Qilu University of Technology，2024.

生物炭	元素质量分数/%				元素物质的量比			灰分质量分数/%	生物炭产率/%	pH
生物炭	C	H	N	O	H/C	O/C	（O+N）/C	灰分质量分数/%	生物炭产率/%	pH
KBC300	56.68	3.74	3.07	31.20	0.79	0.41	0.46	1.21	46.7	5.67
KBC500	55.89	1.80	3.10	33.61	0.39	0.45	0.50	1.55	20.0	6.89
KBC700	54.28	1.17	2.50	36.18	0.26	0.50	0.54	1.78	15.7	6.94
HBC300	53.89	2.76	0.47	36.25	0.61	0.50	0.51	2.03	45.1	6.98
HBC500	59.25	1.84	0.49	30.92	0.37	0.39	0.40	2.89	27.9	7.62
HBC700	63.10	1.06	0.45	27.32	0.20	0.32	0.33	3.44	18.3	8.90
SBC300	34.92	1.92	3.98	49.24	0.66	1.06	1.16	4.04	53.2	9.82
SBC500	29.95	0.74	2.97	55.19	0.30	1.38	1.47	5.22	35.9	10.24
SBC700	69.83	0.73	2.63	13.34	0.13	0.14	0.18	7.58	22.3	10.55
YBC300	53.58	2.65	0.16	37.32	0.59	0.52	0.52	1.95	41.0	7.13
YBC500	61.07	1.62	0.18	30.24	0.32	0.37	0.37	2.47	25.7	10.05
YBC700	70.07	0.76	0.20	21.13	0.13	0.23	0.23	3.28	16.7	10.34

生物炭	元素质量分数/%				元素物质的量比			灰分质量分数/%	生物炭产率/%	pH
生物炭	C	H	N	O	H/C	O/C	（O+N）/C	灰分质量分数/%	生物炭产率/%	pH
KBC300	56.68	3.74	3.07	31.20	0.79	0.41	0.46	1.21	46.7	5.67
KBC500	55.89	1.80	3.10	33.61	0.39	0.45	0.50	1.55	20.0	6.89
KBC700	54.28	1.17	2.50	36.18	0.26	0.50	0.54	1.78	15.7	6.94
HBC300	53.89	2.76	0.47	36.25	0.61	0.50	0.51	2.03	45.1	6.98
HBC500	59.25	1.84	0.49	30.92	0.37	0.39	0.40	2.89	27.9	7.62
HBC700	63.10	1.06	0.45	27.32	0.20	0.32	0.33	3.44	18.3	8.90
SBC300	34.92	1.92	3.98	49.24	0.66	1.06	1.16	4.04	53.2	9.82
SBC500	29.95	0.74	2.97	55.19	0.30	1.38	1.47	5.22	35.9	10.24
SBC700	69.83	0.73	2.63	13.34	0.13	0.14	0.18	7.58	22.3	10.55
YBC300	53.58	2.65	0.16	37.32	0.59	0.52	0.52	1.95	41.0	7.13
YBC500	61.07	1.62	0.18	30.24	0.32	0.37	0.37	2.47	25.7	10.05
YBC700	70.07	0.76	0.20	21.13	0.13	0.23	0.23	3.28	16.7	10.34

重金属	生物炭	准一级反应动力学			准二级反应动力学
重金属	生物炭	q _e，1/（mg·g^-1）	k ₁/min^-1	R ²	q _e，2/（mg·g^-1）	k ₂/（g·mg^-1·min^-1）	R ²
Cu	KBC700	6.577	0.033 4	0.884	7.103	0.006 3	0.953
	HBC700	6.854	0.040 5	0.904	7.270	0.008 5	0.954
	SBC700	6.911	0.073 5	0.733	7.190	0.019 4	0.876
	YBC700	6.734	0.037 3	0.953	7.190	0.007 4	0.981
Zn	KBC700	24.233	0.028 2	0.989	26.012	0.001 5	0.987
	HBC700	15.880	0.031 5	0.859	16.961	0.002 7	0.956
	SBC700	25.320	0.023 5	0.958	27.346	0.001 1	0.970
	YBC700	5.341	0.030 1	0.918	5.715	0.007 6	0.982

重金属	生物炭	准一级反应动力学			准二级反应动力学
重金属	生物炭	q _e，1/（mg·g^-1）	k ₁/min^-1	R ²	q _e，2/（mg·g^-1）	k ₂/（g·mg^-1·min^-1）	R ²
Cu	KBC700	6.577	0.033 4	0.884	7.103	0.006 3	0.953
	HBC700	6.854	0.040 5	0.904	7.270	0.008 5	0.954
	SBC700	6.911	0.073 5	0.733	7.190	0.019 4	0.876
	YBC700	6.734	0.037 3	0.953	7.190	0.007 4	0.981
Zn	KBC700	24.233	0.028 2	0.989	26.012	0.001 5	0.987
	HBC700	15.880	0.031 5	0.859	16.961	0.002 7	0.956
	SBC700	25.320	0.023 5	0.958	27.346	0.001 1	0.970
	YBC700	5.341	0.030 1	0.918	5.715	0.007 6	0.982

抗生素	生物炭	准一级反应动力学			准二级反应动力学
抗生素	生物炭	q _e，1/（mg·g^-1）	k ₁/min^-1	R ²	q _e，2/（mg·g^-1）	k ₂/（g·mg^-1·min^-1）	R ²
OTC	KBC700	3.690	0.014 7	0.965	4.063	0.004 5	0.993
	HBC700	5.737	0.015 0	0.983	6.255	0.003 1	0.992
	SBC700	4.986	0.022 1	0.973	5.391	0.005 4	0.985
	YBC700	6.282	0.034 1	0.859	6.684	0.007 6	0.957
CIP	KBC700	4.352	0.007 2	0.983	4.961	0.001 7	0.991
	HBC700	4.427	0.027 9	0.953	4.703	0.008 7	0.962
	SBC700	4.586	0.020 8	0.982	4.979	0.005 4	0.987
	YBC700	4.364	0.034 5	0.873	4.651	0.010 9	0.968
DOX	KBC700	1.359	0.020 1	0.879	1.477	0.018 1	0.973
	HBC700	1.346	0.021 8	0.813	1.445	0.021 7	0.929
	SBC700	1.660	0.029 1	0.975	1.773	0.023 3	0.985
	YBC700	1.870	0.027 6	0.875	1.991	0.020 6	0.957

选择文件类型/文献管理软件名称

选择包含的内容
