VTBR技术处理纤维素乙醇生产废水中试研究

摘要/Abstract

摘要：

针对纤维素乙醇生产废水，采用新型垂直折流生物处理反应器（VTBR）开展中试试验研究，对系统稳定运行过程中COD、氨氮、SO₄ ^2-、沼气产量等指标进行了考察分析。结果表明，VTBR技术可用于对高有机物、高氨氮、高硫酸盐特征的纤维素乙醇生产废水的处理，且处理效果稳定可靠，装置最终出水COD稳定在（2 617.9±442.7） mg/L，氨氮稳定在（75.7±21.4） mg/L，SO₄ ^2-稳定在（1 639.6±139.2） mg/L；中试装置COD、氨氮和SO₄ ^2-平均去除率分别达到（95.2±1.4）%、（83.1±4.9）%和（62.5±2.9）%；厌氧平均COD容积负荷为（3.5±0.6） kg/（m³·d），好氧平均COD容积负荷为（1.0±0.5） kg/（m³·d），好氧硝化作用平均NH₄ ⁺-N容积负荷为（0.27±0.05） kg/（m³·d）；厌氧系统单位COD平均沼气产率为（0.50±0.08） m³/kg；VTBR生物处理流程各工艺段B/C逐渐降低，好氧出水B/C小于0.15，且污染物为较难生物降解组分。中试结果同时表明，针对纤维素乙醇生产废水，若要满足达标排放的要求，仅靠生化处理较难实现，需进一步组合合理的深度处理技术。

关键词: 纤维素乙醇生产废水, 垂直折流生化处理技术, 容积负荷, 沼气产率

Abstract:

Vertical tubular biological reactor（VTBR） as a novel biological treatment technique，was set-up in pilot-scale to treat the cellulosic ethanol production wastewater. To evaluate the performance of equipment，some indexes such as COD，NH₃-N，SO₄ ^2- and biogas output were analyzed. The results showed that VTBR could be used to treat cellulosic ethanol production wastewater with high concentration of COD，NH₃-N and SO₄ ^2-，and the performances were stable and reliable. The COD，NH₄ ⁺-N and SO₄ ^2- of the effluent were （2 617.9±442.7） mg/L，（75.7±21.4） mg/L，and （1 639.6±139.2） mg/L. The average removal rate of COD，NH₃-N and SO₄ ^2- were （95.2±1.4）%，（83.1±4.9）% and （62.5±2.9）%，respectively. The average COD volume load of anaerobic was （3.5±0.6） kg/（m³·d） and that of aerobic was （1.0±0.5） kg/（m³·d）. The average NH₄ ⁺-N volume load of aerobic nitrification was （0.27±0.05） kg/（m³·d）. The average biogas output of per unit COD of the anaerobic system was （0.50±0.08） m³/kg. B/C of each reactor effluent was decline gradually，and the last effluent B/C was 0.15，the residual contaminants were difficult to biodegrade. The results also showed that biological treatment could not achieve the emission standard and needed combining advanced treatment technique in cellulosic ethanol production wastewater treatment.

Key words: cellulosic ethanol production wastewater, vertical tubular biological reactor（VTBR）, volume load, biogas output

中图分类号:

X703

王东洲, 冀秋燕, 张瑛, 周集体. VTBR技术处理纤维素乙醇生产废水中试研究[J]. 工业水处理, 2023, 43(6): 125-129.

Dongzhou WANG, Qiuyan JI, Ying ZHANG, Jiti ZHOU. Pilot-scale study on treatment of cellulosic ethanol production wastewater by VTBR technology[J]. Industrial Water Treatment, 2023, 43(6): 125-129.

/ / 推荐 / 导出引用

链接本文: https://www.iwt.cn/CN/Y2023/V43/I6/125

图/表 8

表1 纤维素乙醇生产废水水质指标及处理要求

Table 1 The index of cellulose ethanol production wastewater and effluent requirements

项目	原水水质	处理要求
COD/（mg·L^-1）	50 000~60 000	100
BOD₅/（mg·L^-1）	20 000~25 000	—
NH₄ ⁺/（mg·L^-1）	2 500~3 500	10
pH	3.5~4.5	6~9
SO₄ ^2-/（mg·L^-1）	4 000~5 500	—
SS/（mg·L^-1）	3 000	—

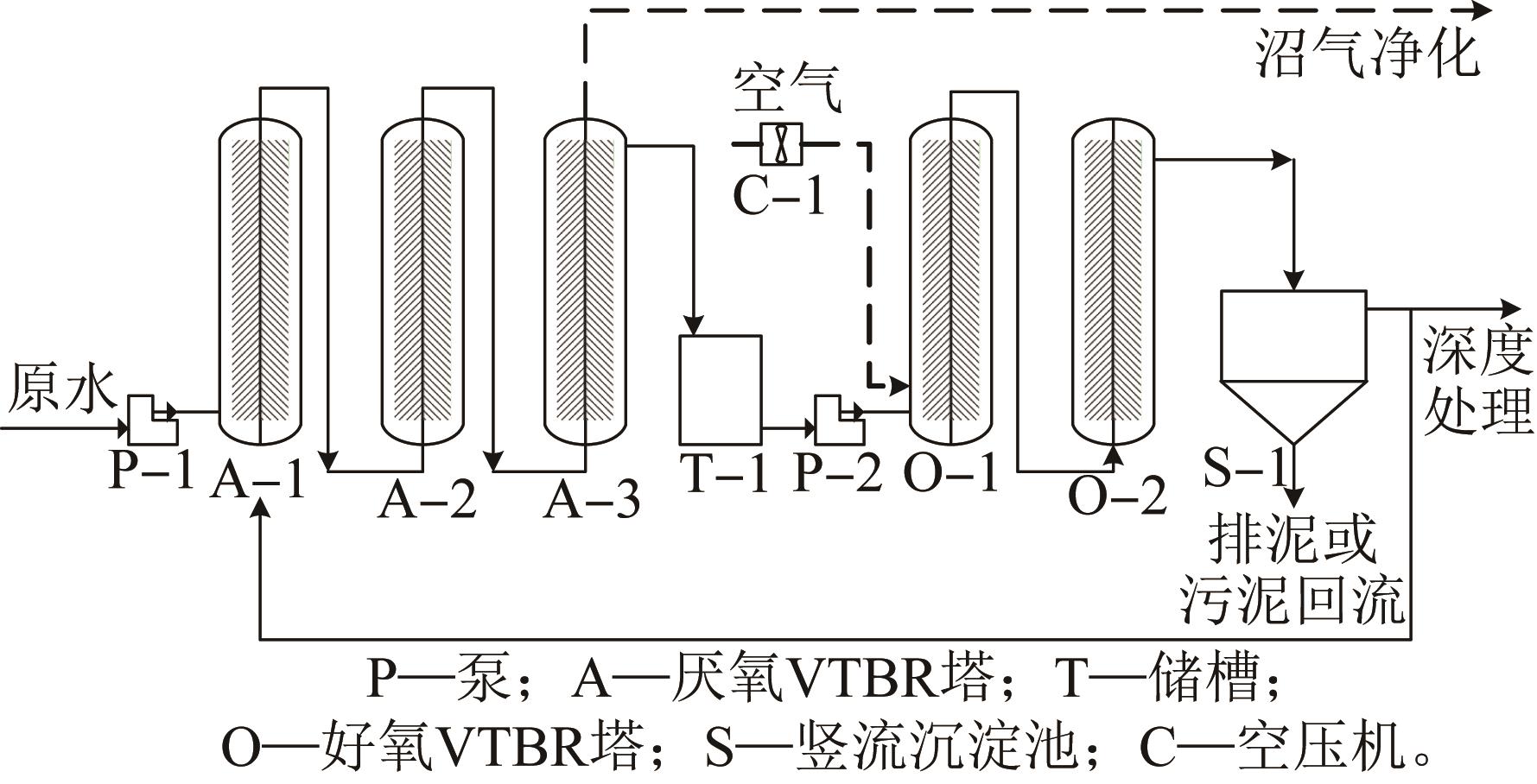

图1 中试装置及工艺流程

Fig. 1 Pilot plant and process flow

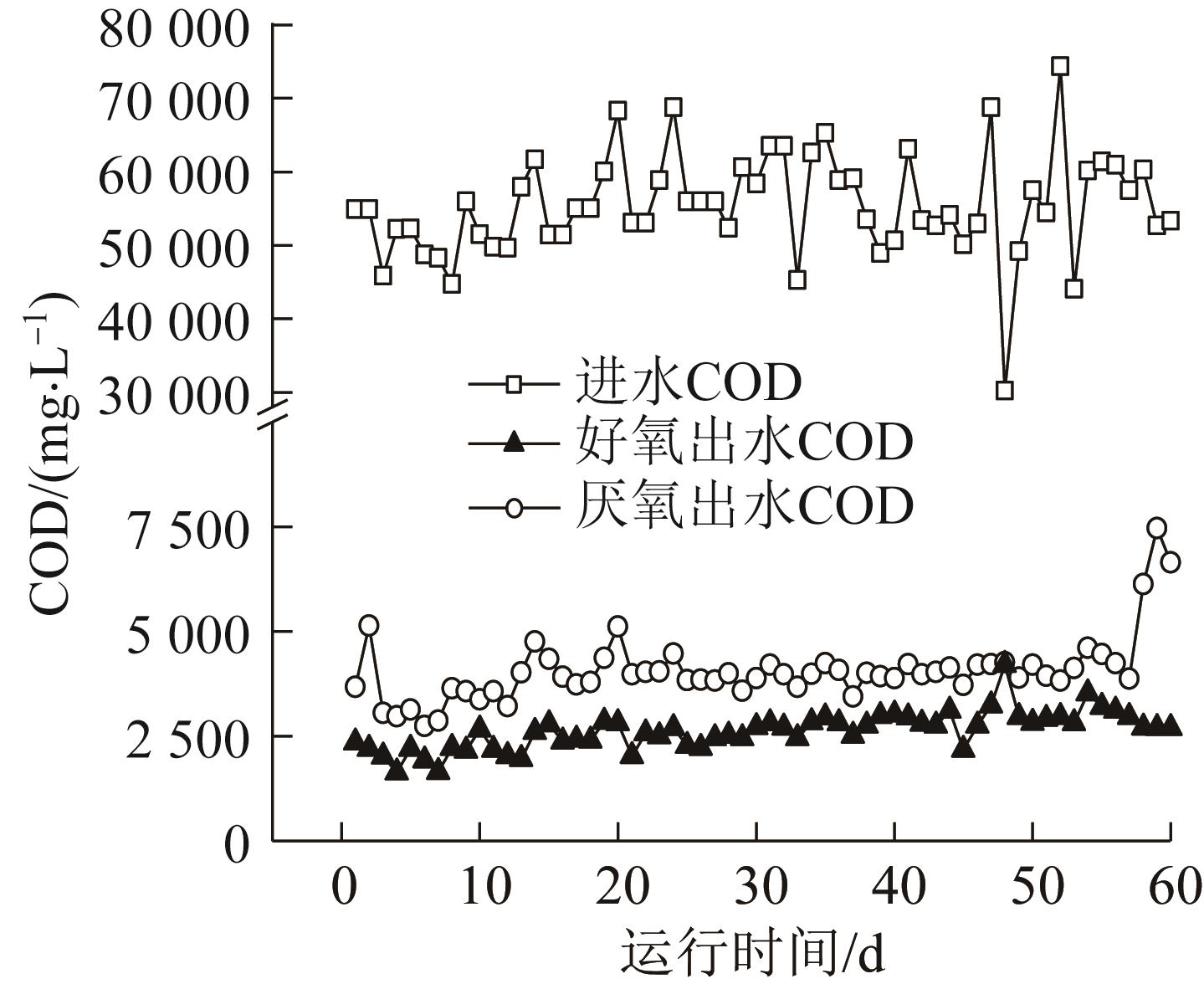

图2 VTBR中试装置COD处理效果

Fig. 2 COD removal performance of VTBR pilot plant

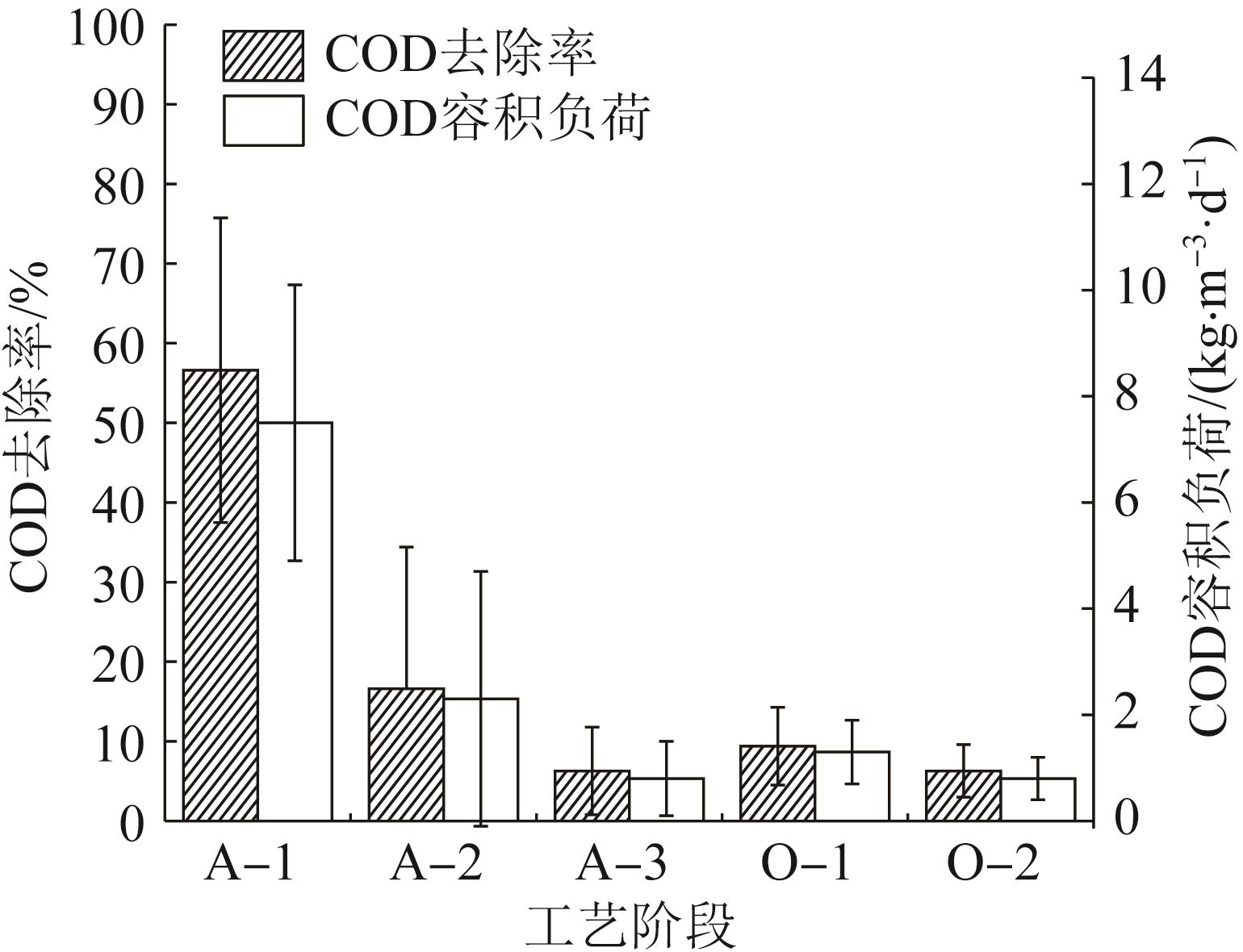

图3 各级反应器COD去除率及容积负荷

Fig. 3 Removal rate and volume load of COD of each reactor

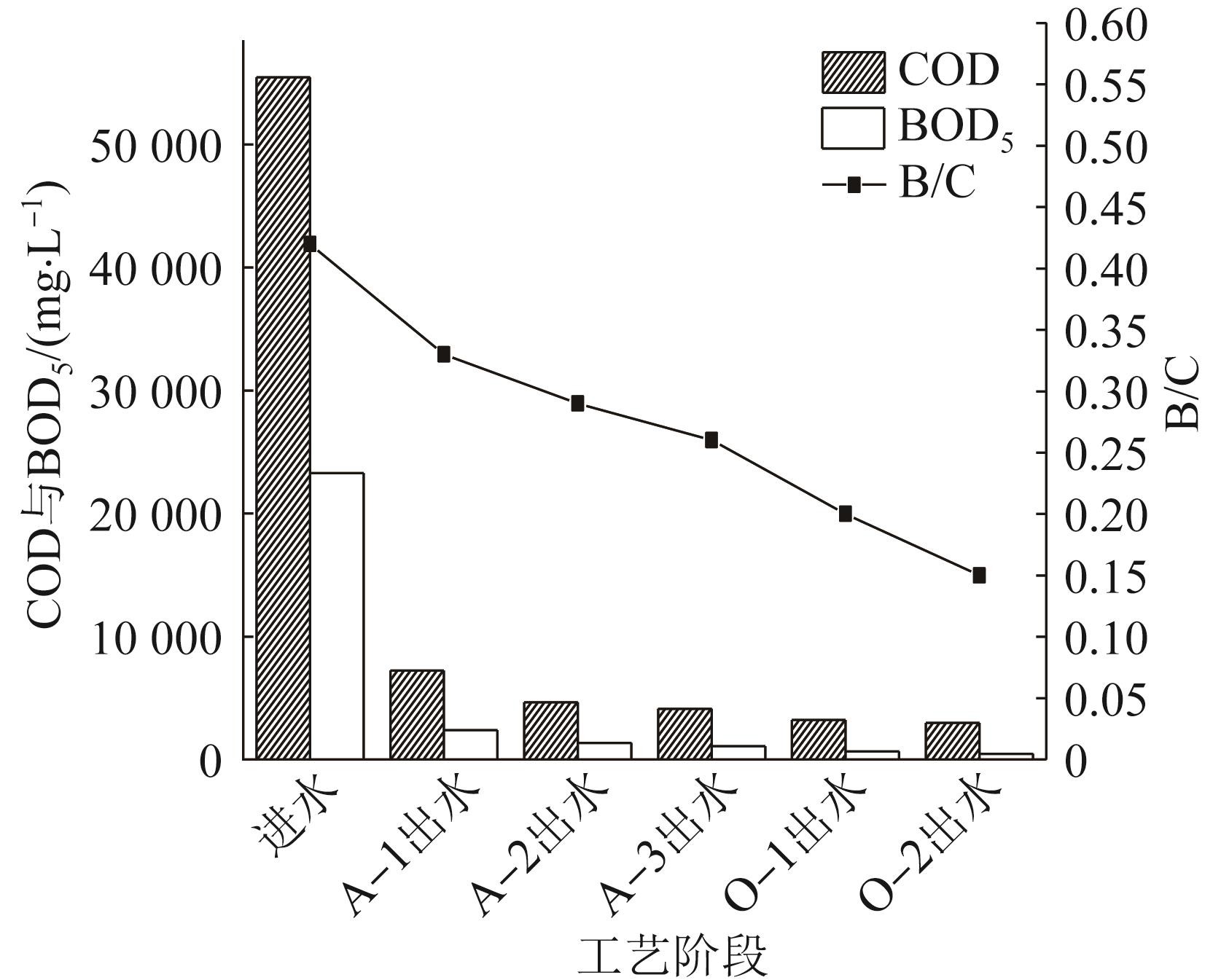

图4 各级反应器出水BOD和B/C

Fig. 4 BOD and B/C performance of each reactor effluent

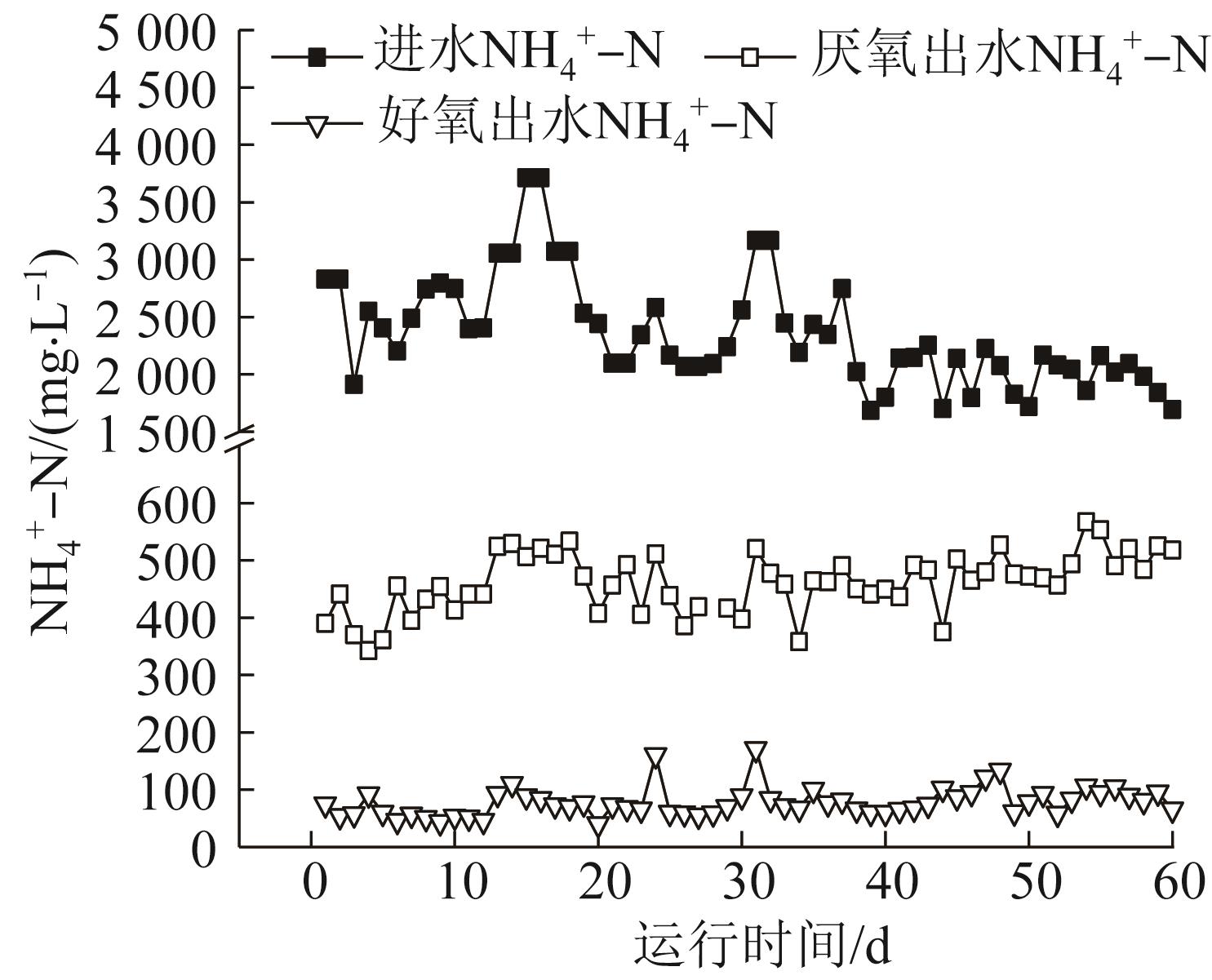

图5 各工艺段氨氮变化趋势

Fig. 5 NH₄ ⁺-N removal performance of each process

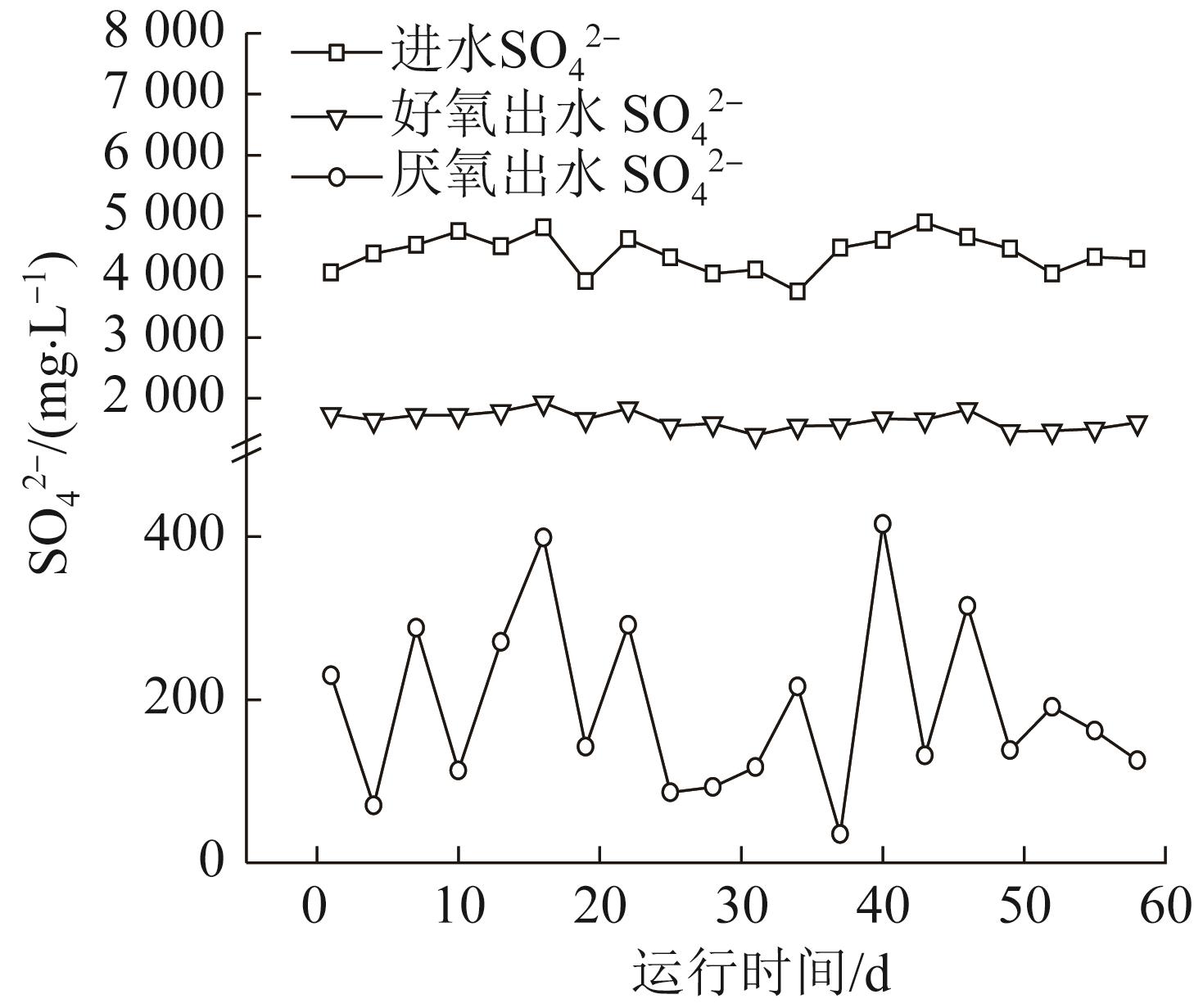

图6 厌氧系统和好氧系统SO₄ ^2-处理效果

Fig. 6 SO₄ ^2- removal performance of anaerobic and aerobic process

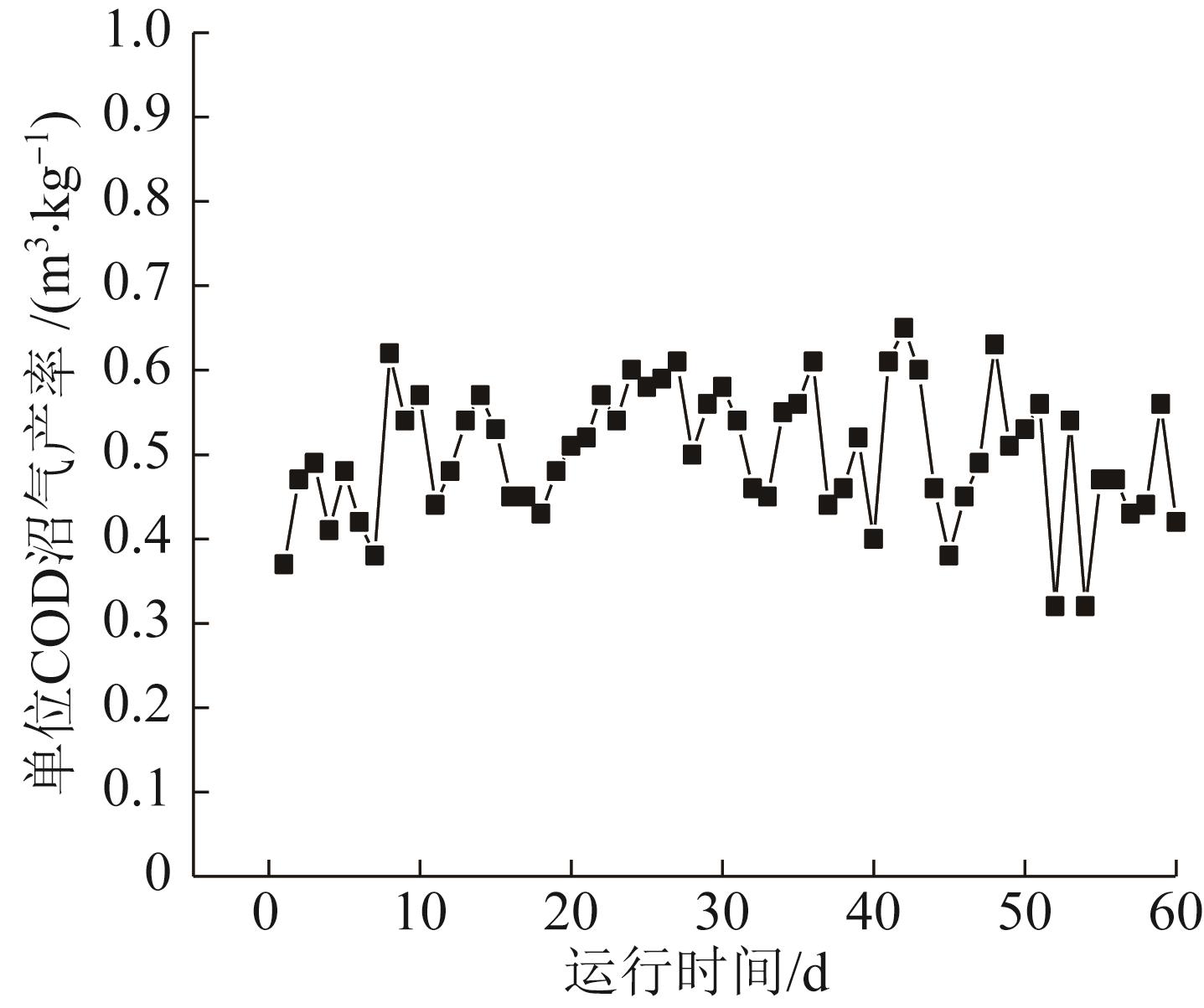

图7 厌氧系统沼气产率

Fig. 7 Marshgas output of the anaerobic system
